- Isoleret, rostfritt stålskåp. - Fläkt för ventilation. - 2 x LED-lampor (hjärtstartaren är synlig i mörker)

Transkript

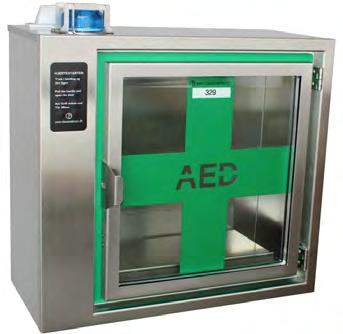

1 SE. Broschyr CAHSS100 (-20 C) - Isoleret, rostfritt stålskåp - Frostsäkert till (-20 C) - Fläkt för ventilation - 2 x LED-lampor (hjärtstartaren är synlig i mörker) - Konstruerat så att det kan öppnas även under påverkan av stora mängder snö och frost. - Framtidssäkrat! (program kan uppgraderas) FUNKTIONSBESKRIVNING: Öppnar man luckan på skåpet är luckan stängs TEKNISK BESKRIVNING: ljuder LARMSIGNALEN omedelbart. (stängs luckan inte igen inom 3 minuter slutar LARMSIGNALEN automatiskt) är skåpet klart för drift igen. Lucka: Luckan har termoglas och är försedd med internationella AED-etiketter/symboler. Belysning: 2 x LED-lampor i skåpet, så att man kan se hjärtstartaren i mörker. Ljudlarm: Ljudlarm i skåpet. (87dBA/1 m) Fläkt: Fläktventilation, startar vid +40 C. Skåp frostfritt: Termostatstyrt värmeelement. Frostsäkert till -20 C Spänning: Ska anslutas till 230 V. Utvändiga mått: Invändiga mått: Vikt: B x H x D = 44 x 46 x 27 cm (inkl. luckhandtag) B x H x D = 33 x 38 x 20 cm Bruttovikt inkl. emballage 18,5 Kg. SJALVTEST: För att säkerställa att fläkten och värmeelementet fungerar rekommenderas ett självtest 1 2 gånger per år. Bryt strömmen till skåpet. När strömmen åter kopplas på hörs ett BLIP och självtestet startar. Värmeelementet och fläkten körs nu i 1 minut och därefter hörs ett BLIP som indikerar att testet är slut. (Känn under bottenplattan på höger sida av skåpet om värmeelementet blir varmt. Kan man inte känna värmen, upprepas testet 2 3 gånger.) UNDERHÅLL/RENGÖRING: Vi rekommenderar utvändig rengöring av skåpet åtminstone 1-2 gånger per år. Använd tvättmedel på en fuktig trasa eller borste och skölj med rent vatten. Torka sedan med en torr trasa. Om ytan blir anlöpt, är detta avlagringar som lätt kan tvättas bort. Till besvärliga avlagringar används en skursvamp. Använd aldrig stålull.

2 SE. Broschyr CAHSS100GSM (-20 C) - Sms-meddelande när luckan öppnas - Isolerat, rostfritt stålskåp - Frostsäkert ned till (-20 C) - Fläkt för ventilation - 2 x LED-lampor (hjärtstartaren är synlig i mörker) - Konstruerat så att det kan öppnas även under påverkan av stora mängder snö och frost. - Framtidssäkrat! (programvaran kan uppgraderas) FUNKTIONSBESKRIVNING: När luckan öppnas När luckan stängs TEKNISK BESKRIVNING: börjar lamporna BLINKA, LARMET ljuder och GSM skickar sms-meddelande till 5 på förhand bestämda mobilnummer. (Stängs luckan inte igen inom 3 minuter slutar LARMSIGNALEN automatiskt) är skåpet klart för drift igen. Lucka: Luckan har termoglas och är försedd med internationella AED-etiketter/symboler. Belysning: 2 x LED-lampor gör skåpet synligt i mörker. Ljudlarm: Ljudlarm i skåpet. (100 dba/1m) Fläkt: Fläktventilation, startar vid +40 C. Skåp frostfritt: Termostatstyrt värmeelement. Frostsäkert ned till -20 C. GSM/SMS: GSM-styrning, för sms-kommunikation. Spänning: Måste anslutas till 230 V. Batteribackup: 12V batteribackup vid strömavbrott. Underhåll: Utvändiga mått: Invändiga mått: Nytt 12V batteri vart tredje år. B x H x D = 44 x 46 x 27 cm (inkl. luckhandtag) B x H x D = 37 x 38 x 20 cm Vikt: Bruttovikt inkl. emballage 18,5 kg. UNDERHÅLL/RENGÖRING: Vi rekommenderar utvändig rengöring av skåpet åtminstone 1-2 gånger per år. Använd tvättmedel på en fuktig trasa eller borste och skölj med rent vatten. Torka sedan med en torr trasa. Om ytan blir anlöpt, är detta avlagringar som lätt kan tvättas bort. Till besvärliga avlagringar används en skursvamp. Använd aldrig stålull.

3 CAHSS100GSM (-20 C) INSTALLATION - SIM-kort: 2 lossa insexskruvarna i täckplattan med LED-ljus Och svänga plattan ut. Sätt i ett standard SIM-kort. SIM-kort LED-belysning (till telekommunikationsnät) Slå på strömmen till skåpet (se monterings- och installationsanvisningar) Efter 30 sekunder ska LED-belysningen börjar blinka långsammare. (Blinkar den inte långsamt, finns det ingen anslutning till telekommunikationsnätet) STÄLLA IN TELEFONNUMMER SOM SKA TA EMOT SMS: Ställa in telefonnummer. Skicka SMS med följande meddelande: (+46 landskod SE) T1=+46XXXXXXXXXXXXXXXXX T2=+46XXXXXXXXXXXXXXXXX T3=+46XXXXXXXXXXXXXXXXX T4=+46XXXXXXXXXXXXXXXXX T5=+46XXXXXXXXXXXXXXXXX T1=, T2=, T3= Telefon nummer der skal modtage meddelelsen DOOR IS OPEN. T4=, T5= Servicenummer, som tar emot sms om skåpdefekter och meddelandet DOOR IS OPEN. Ta emot ett test-sms = Meddelande om programvara, temperatur och huruvida batteriet är anslutet eller ej. Skicke sms med föjande meddeland: Test (Skåpet skickar programversion och temperatur till sms:ets avsändare. Det är alltså GSM-signalen OK.) (Om batteriet inte är anslutet = NO BATTERY CONNECTED) Ta emot sms om skåpets status. Skicka sms med följande meddelande: Status (Skåpet skickar koder och telefonnummer till sms:ets avsändare) C1=XXXX C2=XXXX C3=XXXX C4=XXXX (Används endast för skåp med ett kombinationslås) T1=XXXXXXXXXXXXXXXXXXXX T2=XXXXXXXXXXXXXXXXXXXX T3=XXXXXXXXXXXXXXXXXXXX T4=XXXXXXXXXXXXXXXXXXXX T5=XXXXXXXXXXXXXXXXXXXX Ta emot sms om skåptemperatur. Skicka sms med följande meddelande: Temp (Skåpet skickar t.ex. TEMP:23 till sms:ets avsändare. 23 C = aktuell temperatur i skåpet) SMS SOM SKÅPET KAN SKICKA: DOOR IS OPEN NO MAIN POWER, RUNNING ON BATTERY POWER MAIN POWER IS OK BATTERY LOW BATTERY DEFECTIV HEATING DEFECTIVE + TEMPERATUR FAN DEFECTIVE + TEMPERATUR TEMPERATURE HIGH TEMPERATURE LOW + TEMPERATUR Om luckan öppnas. Skåpet har ingen strömförsörjning. Strömmen till skåpet är tillbaka. Batteriet är på väg att laddas ur = 11 volt kvar. Defekt batteri, mindre än 10 volt. Defekt värmeelement. Defekt fläkt. Hög temperatur i skåpet: (Den invändiga temp. i skåpet är 50 C) Låg temperatur i skåpet: (Den invändiga temp. i skåpet är under 3 C)

4 SE. Broschyr CAHSS101GSM (-20 C) - med GSM och AED-sensor - Sms-meddelande när luckan öppnas - Isolerat, rostfritt stålskåp - Frostsäkert ned till (-20 C) - Fläkt för ventilation - 2 x LED-lampor (hjärtstartaren är synlig i mörker) - Konstruerat så att det kan öppnas även under påverkan av stora mängder snö och frost. - Framtidssäkrat! (programvaran kan uppgraderas) FUNKTIONSBESKRIVNING: När luckan öppnas När luckan stängs börjar lamporna BLINKA, LARMET ljuder och GSM skickar sms-meddelandet DOOR OPEN till 5 på förhand bestämda mobilnummer. Sms-meddelandet NO AED skickas när man lyfter ut hjärtstartaren (2 BLIP). Placera hjärtstartaren i skåpet. (2 BLIP) nytt sms AED PRESENT (Stängs luckan inte igen inom 3 minuter slutar LARMSIGNALEN automatiskt) är skåpet klart för drift igen. IRED (infraröd sensor) Registrera om AED finns i skapet.

5 CAHSS101GSM (-20 C) INSTALLATION - SIM-kort: 2 lossa insexskruvarna i täckplattan med LED-ljus Och svänga plattan ut. Sätt i ett standard SIM-kort. SIM-kort LED-belysning (till telekommunikationsnät) Slå på strömmen till skåpet (se monterings- och installationsanvisningar) Efter 30 sekunder ska LED-belysningen börjar blinka långsammare. (Blinkar den inte långsamt, finns det ingen anslutning till telekommunikationsnätet) STÄLLA IN TELEFONNUMMER FÖR SMS: Ställa in telefonnummer. Skicka SMS med följande meddelande: (+46 landskod SE) T1=+46XXXXXXXXXXXXXXXXX T2=+46XXXXXXXXXXXXXXXXX T3=+46XXXXXXXXXXXXXXXXX T4=+46XXXXXXXXXXXXXXXXX T5=+46XXXXXXXXXXXXXXXXX T1=, T2=, T3= Telefonnummer som tar emot meddelandet DOOR IS OPEN. T4=, T5= Servicenummer, som tar emot sms om skåpdefekter och meddelandet DOOR IS OPEN. Ta emot ett test-sms = Meddelande om programvara, temperatur och huruvida batteriet är anslutet eller ej. Skicke sms med föjande meddeland: Test (Skåpet skickar programversion och temperatur till sms:ets avsändare. Det är alltså GSM-signalen OK.) (Om batteriet inte är anslutet = NO BATTERY CONNECTED) Ta emot sms om skåpets status. Skicka sms med följande meddelande: Status (Skåpet skickar koder och telefonnummer till sms:ets avsändare) C1=XXXX C2=XXXX C3=XXXX C4=XXXX (Används endast för skåp med ett kombinationslås) T1=XXXXXXXXXXXXXXXXXXXX T2=XXXXXXXXXXXXXXXXXXXX T3=XXXXXXXXXXXXXXXXXXXX T4=XXXXXXXXXXXXXXXXXXXX T5=XXXXXXXXXXXXXXXXXXXX Ta emot sms om skåptemperatur. Skicka sms med följande meddelande: Temp (Skåpet skickar t.ex. TEMP:23 till sms:ets avsändare. 23 = aktuell temperatur i skåpet)

6 CAHSS101GSM (-20 C) SMS SOM SKÅPET KAN SKICKA: DOOR IS OPEN AED PRESENT NO AED NO MAIN POWER, RUNNING ON BATTERY POWER MAIN POWER IS OK BATTERY LOW BATTERY DEFECTIV KEYBOARD DEFECTIVE HEATING DEFECTIVE + TEMPERATUR Om luckan öppnas. AED placeras i skåpet AED kommer att tas bort från skåpet Skåpet har ingen strömförsörjning. Strömmen till skåpet är tillbaka. Batteriet är på väg att laddas ur = 11 volt kvar. Defekt batteri, mindre än 10 volt. Defekt knappsats. Defekt värmeelement. TEKNISK BESKRIVNING: FAN DEFECTIVE + TEMPERATUR TEMPERATURE HIGH TEMPERATURE LOW + TEMPERATUR Defekt fläkt. Hög temperatur i skåpet: (Den invändiga temperaturen i skåpet är 50 C) Låg temperatur i skåpet: (Den invändiga temperaturen i skåpet är under 3 C) AED-sensor: Registrerer om AED befinner sig i skåpet. (IRED infraröd sensor) Lucka: Luckan har termoglas och är försedd med internationella AED-etiketter/symboler. Belysning: Blått blinkande ljus och 2 x LED-lampor gör skåpet synligt i mörker. Ljudlarm: Ljudlarm i skåpet. (100 dba/1m) Fläkt: Fläktventilation, startar vid +40 C. Skåp frostfritt: Termostatstyrt värmeelement. Frostsäkert ned till -20 C. GSM/SMS: GSM-styrning, för sms-kommunikation. Spänning: Måste anslutas till 230 V. Batteribackup: 12V batteribackup vid strömavbrott. Underhåll: Utvändiga mått: Invändiga mått: Nytt 12V batteri vart tredje år. B x H x D = 55 x 50 x 27 cm (inkl. luckhandtag) B x H x D = 37 x 38 x 20 cm Vikt: Bruttovikt inkl. emballage 27 kg. UNDERHÅLL/RENGÖRING: Vi rekommenderar utvändig rengöring av skåpet åtminstone 1-2 gånger per år. Använd tvättmedel på en fuktig trasa eller borste och skölj med rent vatten. Torka sedan med en torr trasa. Om ytan blir anlöpt, är detta avlagringar som lätt kan tvättas bort. Till besvärliga avlagringar används en skursvamp. Använd aldrig stålull.

7 SE. Broschyr CAHSS102GSM (-20 C) - med elektroniskt kodlås - Sms-meddelande när luckan öppnas - Isolerat, rostfritt stålskåp - Frostsäkert ned till (-20 C) - Fläkt för ventilation - 2 x LED-lampor (hjärtstartaren är synlig i mörker) - Konstruerat så att det kan öppnas även under påverkan av stora mängder snö och frost. - Framtidssäkrat! (programvaran kan uppgraderas) FUNKTIONSBESKRIVNING: Slå in den fyrsiffriga koden XXXX När luckan öppnas När luckan stängs TEKNISK BESKRIVNING: börjar lamporna BLINKA, LARMET ljuder och GSM skickar sms-meddelande till fem på förhand bestämda mobilnummer. (Stängs luckan inte igen inom 3 minuter slutar LARMSIGNALEN automatiskt) är skåpet klart för drift igen. Lucka: Luckan har termoglas och är försedd med internationella AED-etiketter/symboler. Belysning: Blått blinkande ljus och 2 x LED-lampor gör skåpet synligt i mörker. Ljudlarm: Ljudlarm i skåpet. (100 dba/1m) Fläkt: Fläktventilation, startar vid +40 C. Skåp frostfritt: Termostatstyrt värmeelement. Frostsäkert ned till -20 C. GSM/SMS: GSM-styrning, för sms-kommunikation. Spänning: Måste anslutas till 230 V. Batteribackup: 12V batteribackup vid strömavbrott. Underhåll: Nytt 12V batteri vart tredje år. Utvändiga mått: Invändiga mått: Vikt: B x H x D = 50 x 50 x 27 cm (inkl. luckhandtag) B x H x D = 37 x 38 x 20 cm Bruttovikt inkl. emballage 19,5 kg. UNDERHÅLL/RENGÖRING: Vi rekommenderar utvändig rengöring av skåpet åtminstone 1-2 gånger per år. Använd tvättmedel på en fuktig trasa eller borste och skölj med rent vatten. Torka sedan med en torr trasa. Om ytan blir anlöpt, är detta avlagringar som lätt kan tvättas bort. Till besvärliga avlagringar används en skursvamp. Använd aldrig stålull.

8 CAHSS102GSM (-20 C) INSTALLATION - SIM-kort: 2 lossa insexskruvarna i täckplattan med LED-ljus Och svänga plattan ut. Sätt i ett standard SIM-kort. SIM-kort LED-belysning (till telekommunikationsnät) Slå på strömmen till skåpet (se monterings- och installationsanvisningar) Efter 30 sekunder ska LED-belysningen börjar blinka långsammare. (Blinkar den inte långsamt, finns det ingen anslutning till telekommunikationsnätet) STÄLLA IN SIFFERKODER FÖR SKÅP MED KNAPPSATS: Fabriksuppsättningskod 1111 Skicka sms med följande meddelande: C1=XXXX C2=XXXX C3=XXXX C4=XXXX (Man kan skicka/ställa in ett eller flera koder i taget, t.ex. C1=5566, C2=8823) Ställa in telefonnummer. Skicka SMS med följande meddelande: (+46 landskod SE) T1=+46XXXXXXXXXXXXXXXXX T2=+46XXXXXXXXXXXXXXXXX T3=+46XXXXXXXXXXXXXXXXX T4=+46XXXXXXXXXXXXXXXXX T5=+46XXXXXXXXXXXXXXXXX T1=, T2=, T3= Telefonnummer som tar emot meddelandet DOOR IS OPEN. T4=, T5= Servicenummer, som tar emot sms om skåpdefekter och meddelandet DOOR IS OPEN. (Man kan skicka/ställa in ett eller flera telefonnummer i taget) Öppning av skåp. Skicka sms med följande meddelande: Open (Skåpet är öppet i 10 minuter. Luckan kan öppnas och stängas flera gånger inom dessa 10 minuter.) Ta emot ett test-sms = Meddelande om programvara, temperatur och huruvida batteriet är anslutet eller ej. Skicke sms med föjande meddeland: Test (Skåpet skickar programversion och temperatur till sms:ets avsändare. Det är alltså GSM-signalen OK.) (Om batteriet inte är anslutet = NO BATTERY CONNECTED) Ta emot sms om skåpets status. Skicka sms med följande meddelande: Status (Skåpet skickar koder och telefonnummer till sms:ets avsändare) C1=XXXX C2=XXXX C3=XXXX C4=XXXX T1=XXXXXXXXXXXXXXXXXXXX T2=XXXXXXXXXXXXXXXXXXXX T3=XXXXXXXXXXXXXXXXXXXX T4=XXXXXXXXXXXXXXXXXXXX T5=XXXXXXXXXXXXXXXXXXXX Ta emot sms om skåptemperatur. Skicka sms med följande meddelande: Temp (Skåpet skickar t.ex. TEMP:23 till sms:ets avsändare. 23 = aktuell temperatur i skåpet)

9 CAHSS102GSM (-20 C) SMS SOM SKÅPET KAN SKICKA: DOOR IS OPEN NO MAIN POWER, RUNNING ON BATTERY POWER MAIN POWER IS OK BATTERY LOW BATTERY DEFECTIV KEYBOARD DEFECTIVE HEATING DEFECTIVE + TEMPERATUR FAN DEFECTIVE + TEMPERATUR TEMPERATURE HIGH Om luckan öppnas. Skåpet har ingen strömförsörjning. Strömmen till skåpet är tillbaka. Batteriet är på väg att laddas ur = 11 volt kvar. Defekt batteri, mindre än 10 volt. Defekt knappsats. Defekt värmeelement. Defekt fläkt. Hög temperatur i skåpet: (Den invändiga temperaturen i skåpet är 50 C) TEMPERATURE LOW + TEMPERATUR ÖPPNING AV SKÅPET: Fabriksuppsättningskod 1111 VIKTIGT TEST AV KNAPPSATSEN: Skåpet kan komma ihåg fyra olika fyrsiffriga siffirkoder. Slå in sifferkoden! (Skåpet är nu öppet.) Låg temperatur i skåpet: (Den invändiga temperaturen i skåpet är under 3 C) När du trycker in fel kod lyser LED-lampan i 2 sekunder! Slå sedan in rätt kod! Kontrolltest av knappsatsen. Vi rekommenderar att du utför detta test minst en gång varje månad. Tryck på knapparna i följande ordning: = (Den röda LED-lampan lyser i 2 sekunder) När den inte längre lyser, slå in de följande fyra siffrorna på knappsatsen = (Den röda LED-lampan lyser i 2 sekunder) När den inte längre lyser, slå in de följande fyra siffrorna på knappsatsen = (Den röda LED-lampan lyser i 2 sekunder) Testen är nu avslutat. Om knappsatsens röda LED-lampa har lyst enligt anvisningarna häri, fungerar skåpet som det ska. Kontakta genast återförsäljaren om testet inte går att genomföra! Slå in den fyrsiffriga koden på knappsatsen (Skåpet är nu öppet.) Öppnar man dörren börjar larmet genast att ljuda och blinka!

10 SE. Broschyr CAHSS100P (-40 C) - Isoleret, rostfritt stålskåp - Frostsäkert till (-40 C) - Extra front-värmeelement (-20 C till -40 C) - Fläkt för ventilation - 2 x LED-lampor (hjärtstartaren är synlig i mörker) - Konstruerat så att det kan öppnas även under påverkan av stora mängder snö och frost. - Framtidssäkrat! (program kan uppgraderas) FUNKTIONSBESKRIVNING: Öppnar man luckan på skåpet är luckan stängs TEKNISK BESKRIVNING: ljuder LARMSIGNALEN omedelbart. (stängs luckan inte igen inom 3 minuter slutar LARMSIGNALEN automatiskt) är skåpet klart för drift igen. Lucka: Luckan har termoglas och är försedd med internationella AED-etiketter/symboler. Belysning: 2 x LED-lampor i skåpet, så att man kan se hjärtstartaren i mörker. Ljudlarm: Ljudlarm i skåpet. (100 dba/1 m) Fläkt: Fläktventilation, startar vid +40 C. Skåp frostfritt: Termostatstyrt värmeelement. Frostsäkert till -40 C Spänning: Ska anslutas till 230 V. Utvändiga mått: Invändiga mått: Vikt: B x H x D = 44 x 46 x 27 cm (inkl. luckhandtag) B x H x D = 33 x 38 x 20 cm Bruttovikt inkl. emballage 18,5 Kg. UNDERHÅLL/RENGÖRING: Vi rekommenderar utvändig rengöring av skåpet åtminstone 1 2 gånger per år. Använd tvättmedel på en fuktig trasa eller borste och skölj med rent vatten. Torka sedan med en torr trasa. Om ytan blir anlöpt, är detta avlagringar som lätt kan tvättas bort. Till besvärliga avlagringar används en skursvamp. Använd aldrig stålull.
