HomeSecure HS-ZONE-01 Version nr: 2

Transkript

1 1

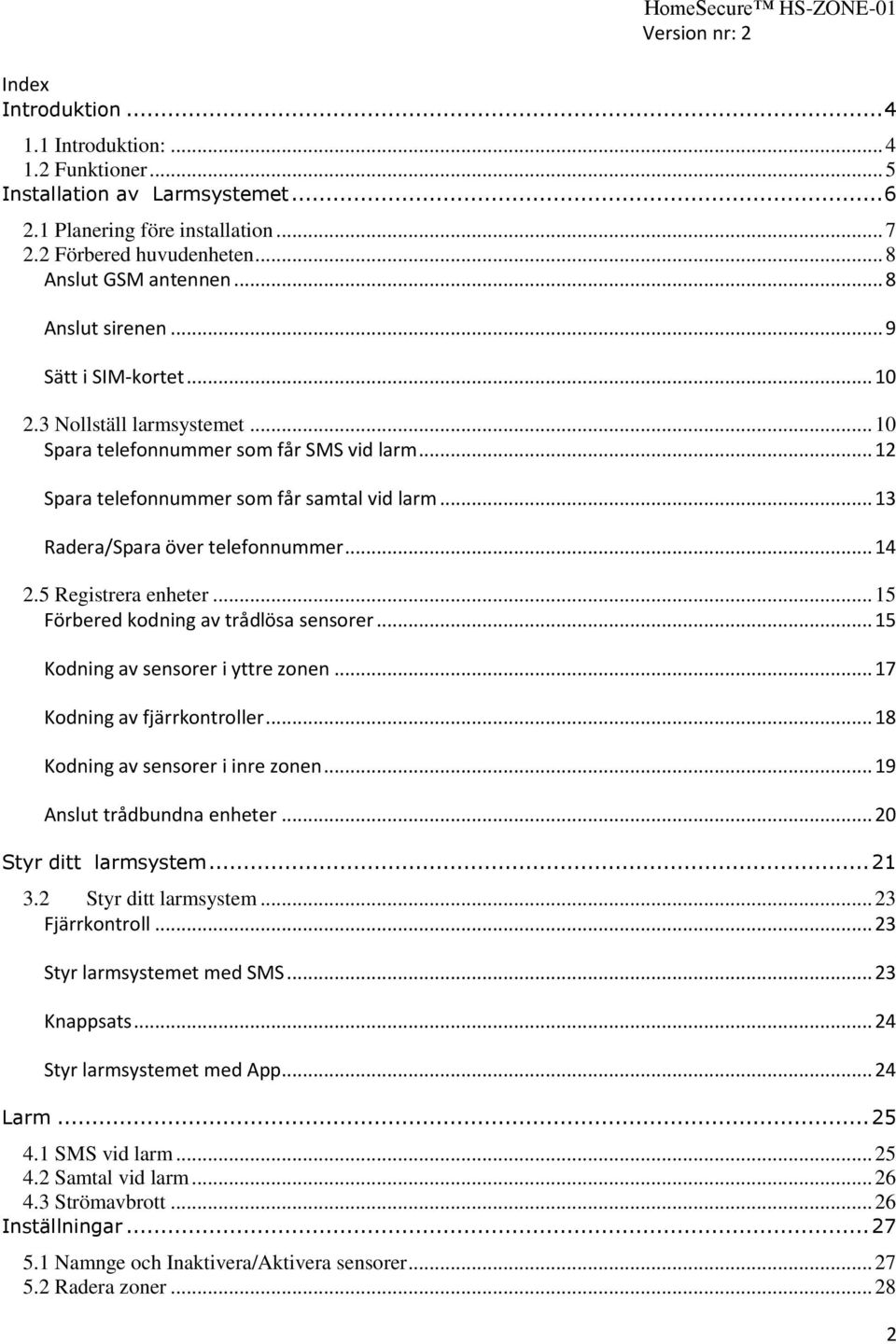

2 Index Introduktion Introduktion: Funktioner... 5 Installation av Larmsystemet Planering före installation Förbered huvudenheten... 8 Anslut GSM antennen... 8 Anslut sirenen... 9 Sätt i SIM-kortet Nollställ larmsystemet Spara telefonnummer som får SMS vid larm Spara telefonnummer som får samtal vid larm Radera/Spara över telefonnummer Registrera enheter Förbered kodning av trådlösa sensorer Kodning av sensorer i yttre zonen Kodning av fjärrkontroller Kodning av sensorer i inre zonen Anslut trådbundna enheter Styr ditt larmsystem Styr ditt larmsystem Fjärrkontroll Styr larmsystemet med SMS Knappsats Styr larmsystemet med App Larm SMS vid larm Samtal vid larm Strömavbrott Inställningar Namnge och Inaktivera/Aktivera sensorer Radera zoner

3 5.3 Siren inställningar Ändra larmsystemets PIN-kod Tidsfördröjning vid Aktivering och Inaktivering Personligt Röstmeddelande Avancerade Funktioner Kodning av fler än 16 trådlösa enheter Tidsinställd Aktivering/Inaktivering Avlyssning Appendix Specifikationer SMS Koder Falsk Larm Trådlös knappsats

4 1 Introduktion 1.1 Introduktion: HomeSecure PLUS larmsystem säkrar ditt hem, samtidigt som den är mycket användarvänlig och med en enkel installation. Systemet kan installeras fullständigt trådlöst, dvs. att det inte ska dras kablar för att ansluta de medföljande sensorerna till huvudenheten. HomeSecure PLUS systemet har 16 trådlösa zoner och 5 trådbundna zoner. Med HomeSecure PLUS är det möjligt att dela upp sensorerna i en så kallad skalindelning eller zon uppdelning. Där utöver kan där programmeras in tidsfördröjning i larmsystemet, som används ifall man har en knappsats monterad innanför ytterdörren. Då kan man få ett antal sekunder på sig att aktivera/inaktivera larmsystemet innan det utlöses. Det är möjligt att namnge alla de trådlösa och trådbundna zonerna, så att du alltid vet vilken zon som har utlöst larmsystemet. Huvudenheten har ett inbyggt UPS (batteri), så larmsystemet fortsätter att vara aktivt även vid strömavbrott. Back up batteriet håller i ca 12 timmar, och det sänds SMS både när strömmen går och kommer tillbaka. Larmsystemet stöttar både 220V och 12V 1.5 AMP. En installation i stugan eller i husbilen är möjligt med hjälp av ett 12V 1.5 AMP batteri. Denna manual beskriver, hur man installerar och styr larmsystemet. För mer information besök vår hemsida, eller kontakta vår support. 4

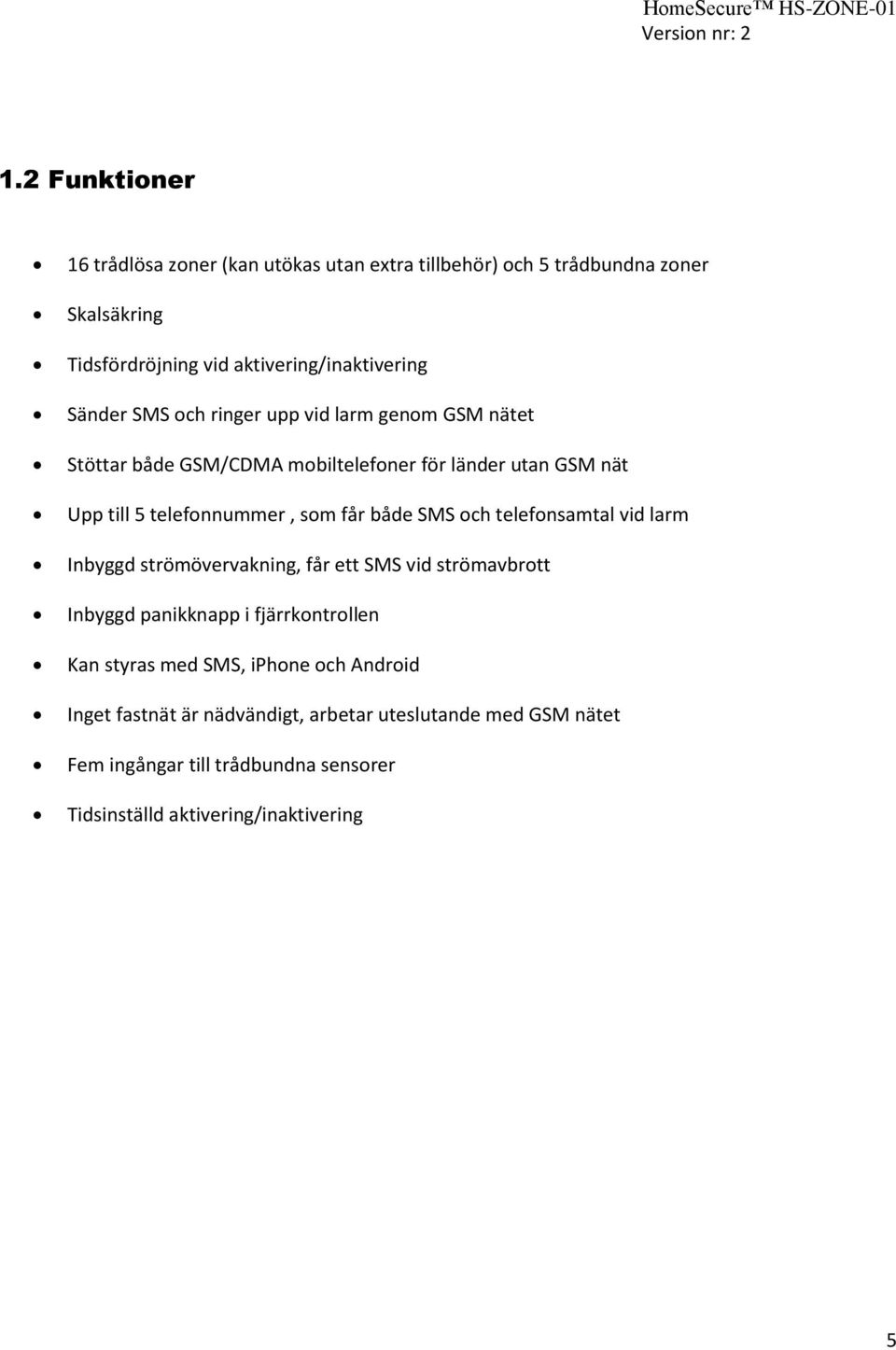

5 1.2 Funktioner 16 trådlösa zoner (kan utökas utan extra tillbehör) och 5 trådbundna zoner Skalsäkring Tidsfördröjning vid aktivering/inaktivering Sänder SMS och ringer upp vid larm genom GSM nätet Stöttar både GSM/CDMA mobiltelefoner för länder utan GSM nät Upp till 5 telefonnummer, som får både SMS och telefonsamtal vid larm Inbyggd strömövervakning, får ett SMS vid strömavbrott Inbyggd panikknapp i fjärrkontrollen Kan styras med SMS, iphone och Android Inget fastnät är nädvändigt, arbetar uteslutande med GSM nätet Fem ingångar till trådbundna sensorer Tidsinställd aktivering/inaktivering 5

6 Installation av Larmsystemet Efter att du har packat upp larmsystemet och säkrat dig om att alla komponenterna är där, så rekommenderar vi att du installerar larmsystemet på följande vis: 1 Planera installationen 2 Förbered huvudenheten 3 Nollställ larmsystemet 4 Spara telefonnummer 5 Registrera de trådlösa enheterna 6 Gör de nödvändiga testerna för att säkra dig, att larmsystemet fungerar korrekt 7 Montera huvudenheten och trådlösa enheterna permanent Härefter är larmsystemet klart att använda. Se de övriga menypunkterna för att bli bekant med larmsystemets egenskaper och inställningsmöjligheter, för att det ska fungera som det önskas. 6

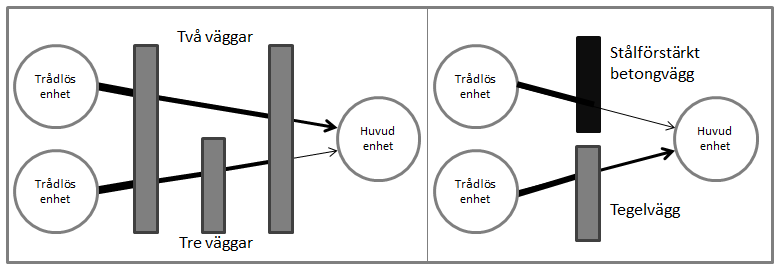

7 2.1 Planering före installation Före själva installationen börjar, så rekommenderas det att göra en skiss över huset och därefter finna ut, var huvudenheten och de trådlösa sensorerna ska placeras. När du beslutar dig för placering av enheterna, är det viktigt att överväga följande: 1 Placera huvudenheten på ett ställe, där det är enkelt att få tillgång till ström 2 Huvudenheten bör placeras, där det finns stark GSMN signal 3 Välj placering av de trådlösa enheterna efter följande guide: Montera huvudenheten så centralt som möjligt i förhållande till de trådlösa sensorerna Undgå installation i närheten av störningskällor eller radio störande enheter, t.ex. aircondition, element eller brytare Minimera avståndet mellan huvudenheten och de trådlösa enheterna Minimera antalet hinder mellan huvudenheten och de trådlösa enheterna Metalbaserade byggmaterial, som t.ex. stålarmerade betongväggar, kommer att minska de trådlösa enheternas signalstyrka 7

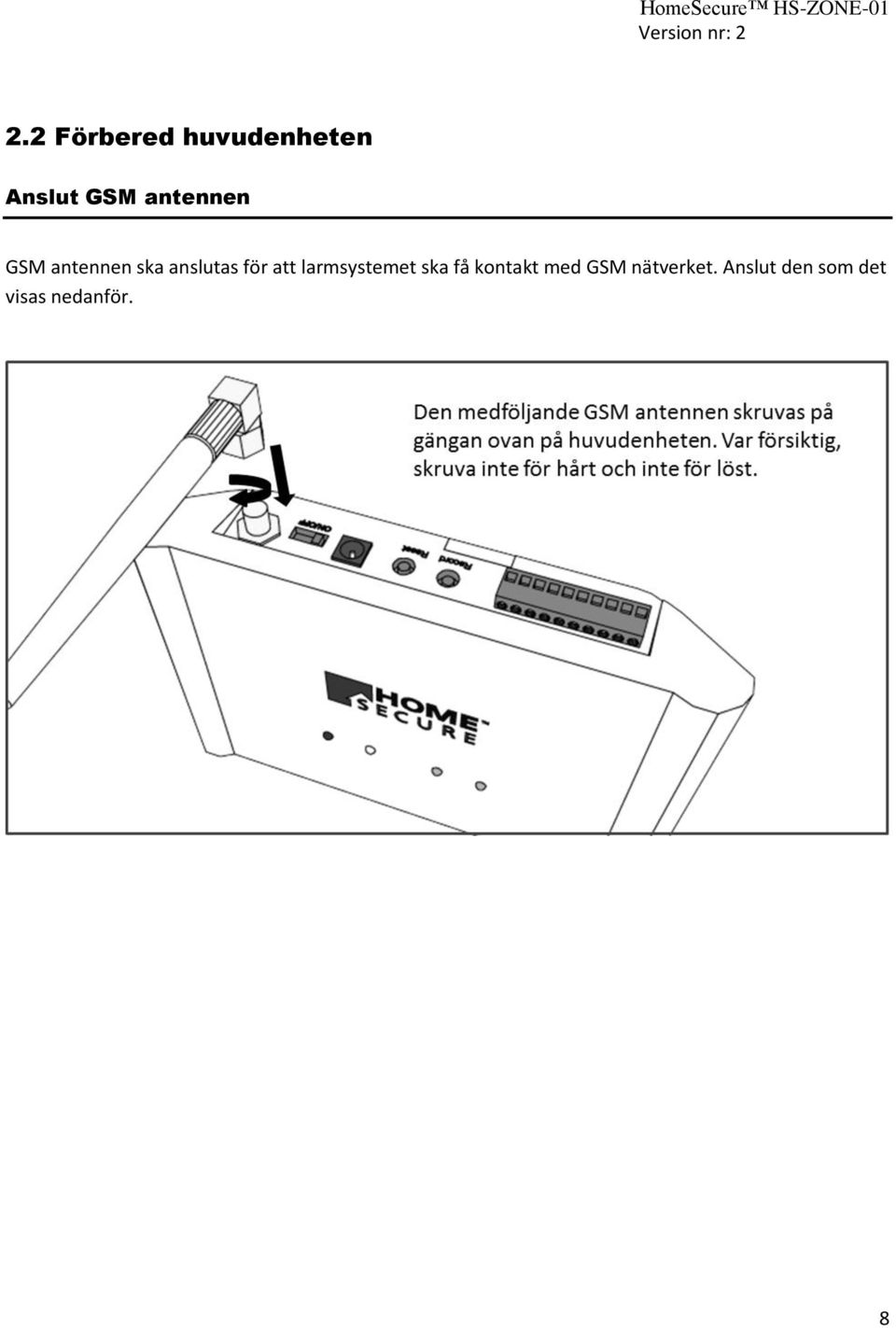

8 2.2 Förbered huvudenheten Anslut GSM antennen GSM antennen ska anslutas för att larmsystemet ska få kontakt med GSM nätverket. Anslut den som det visas nedanför. 8

9 Anslut sirenen Sirenen tjuter med 110db, när larmet blir utlöst. Det är en bra ide att vänta med att ansluta den tills larmsystemet är kodat och blivit testad, för att slippa få det höga tjutet under testet. Anslut sirenen som det visas nedanför. 9

10 Sätt i SIM-kortet Det ska vara insatt ett SIM-kort för att GSM funktionerna ska fungera. Sätt i SIM-kortet i huvudenheten som det visas nedanför: 10

11 2.3 Nollställ larmsystemet Följ stegen nedanför, för att nollställa larmsystemet: 11

12 2.4 Spara telefonnummer Där ska sparas ett eller flera telefonnummer, som blir uppringda och/eller får SMS vid larm. För att spara telefonnummer ska där sändas ett SMS till larmsystemet (alltså till numret på SIM-kortet som i huvudenheten) som beskrivs nedanför. Det kan sparas upp till fem nummer, som både får SMS och samtal vid larm. Spara telefonnummer som får SMS vid larm 12

13 Spara telefonnummer som får samtal vid larm 13

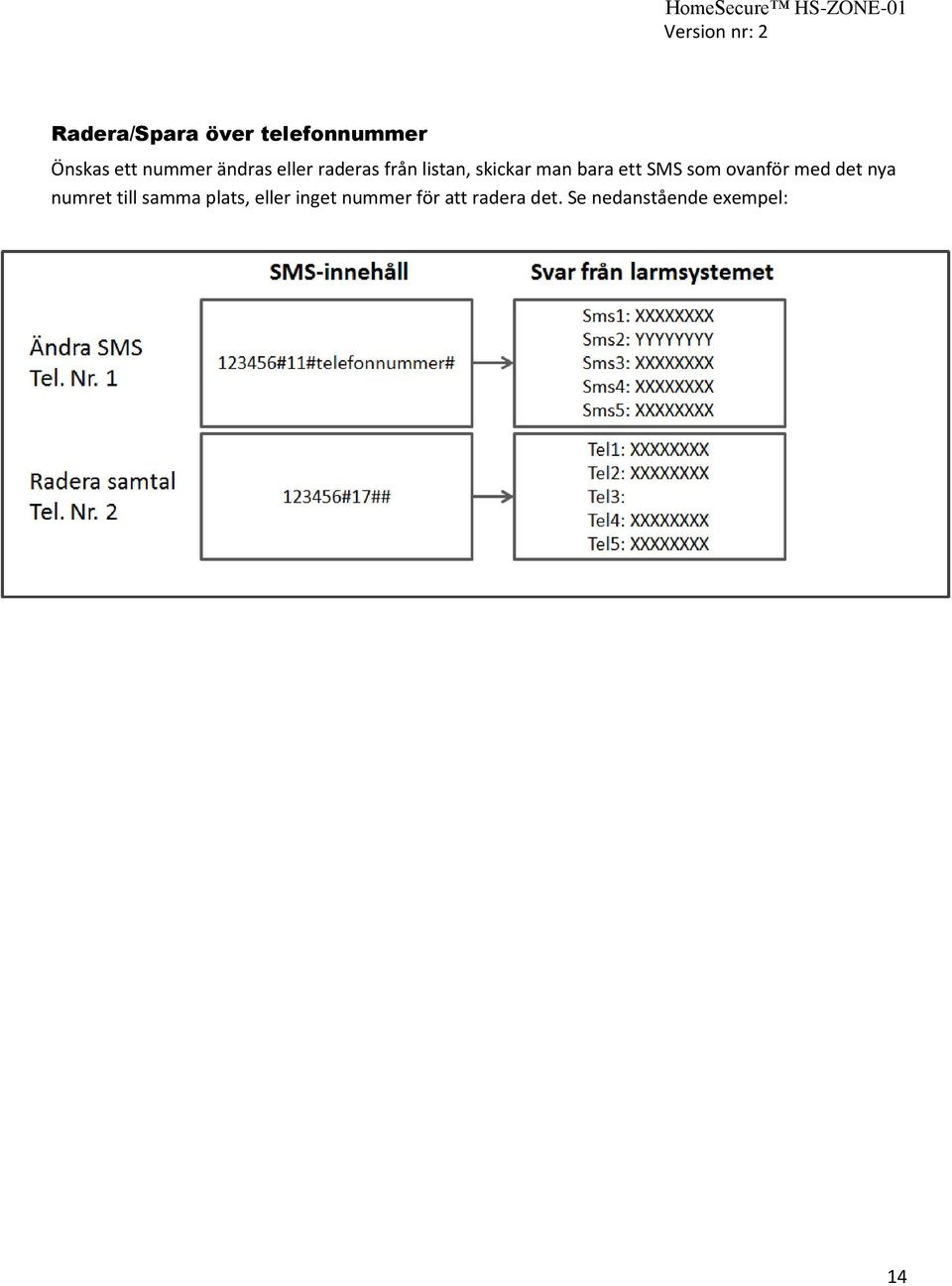

14 Radera/Spara över telefonnummer Önskas ett nummer ändras eller raderas från listan, skickar man bara ett SMS som ovanför med det nya numret till samma plats, eller inget nummer för att radera det. Se nedanstående exempel: 14

15 2.5 Registrera enheter Enheter avser till sensorer, sirener, fjärrkontroller osv. Där är två slags enheter: Trådlösa och trådbundna. För att de trådlösa enheterna ska kunna arbeta tillsammans med huvudenheten, så är det nödvändigt att först att koda dem, som beskrivs nedanför. Trådbundna enheter ska anslutas till huvudenheten med kabel, som beskriv i detta avsnitt. Förbered kodning av trådlösa sensorer HomeSecure BASIC larmsystem har en såkallad skalsäkrings funktion. Dvs. det är möjligt att dela upp sensorerna i en inre zon och en yttre zon. Det är möjligt att inaktivera den inre zonen oberoende av den yttre zonen. Normalt så placerar man Rörelse sensorerna i den inre zonen, så att de kan inaktiveras under natten, medan dörr/fönster sensorerna, samt Rök sensorn, Gas sensorn fortfarande är aktiverade. 15

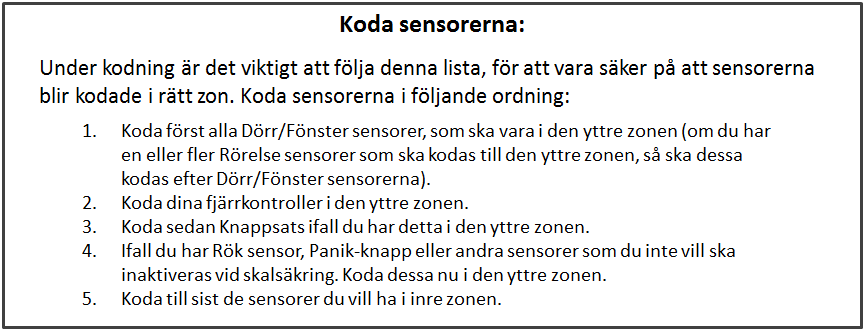

16 Sensorerna skickar en signal till larmsystemet, när de blir utlösta och larmsystemet registrerar då sensorn. Utlös sensorerna, som de normalt utlöser larmsystemet på. Alltså rör handen framför en rörelse sensor, ta bort magneten från dörr/fönster sensorn osv. när de ska kodas. De trådlösa enheterna tilldelas ett zon nummer, när de blir kodade. Där är 16 zoner och enheterna blir tilldelade ett zon nummer i takt med att de blir kodade. Dvs. den första enheten får nummer00, nästa får nummer 01 osv. Vid larm kan man identifiera den sensorn, som har utlös larmsystemet genom det nummer som står i SMS beskedet. 16

17 Kodning av sensorer i yttre zonen 17

18 Kodning av fjärrkontroller 18

19 Kodning av sensorer i inre zonen 19

20 Anslut trådbundna enheter Där är 5 ingångar till att ansluta trådbundna sensorer, som du kan hitta på huvudenheten markerat som I1,I2,I3,I4 och I5. Ingångarna är självständiga och kan slås på och av var för sig. De trådbundna sensorerna måste ha sin egen strömförsörjning då själva huvudenheten inte ger dem detta. Sensorerna eller andra inputenheter till portarna I1, I2, I3, I4 och I5 fungerar som NO kontakter (Normally Open) alltså de är öppna när larmsystemet är aktiverat, och stängs när larmsystemet utlöses. HomeSecure Plus är som standard satt i NO. Du kan ansluta mer än en sensor per. Ingång. Genom att ansluta enheterna som en serieförbindelse. De trådbundna sensorernas + kablar ska placeras i antingen l1,l2,l3,l4,l5, medan samtliga - kablar ska placeras i GND porten Får inte överstiga 220 ohm. 20

21 Styr ditt larmsystem Huvudenheten framsida är där fyra LED lampor: Power, Status, Record, Signal. De har var sin egen betydelse, även beroende på om ljuset är fast eller hur den blinkar. I tabellen på nästa sida beskrivs de olika lägena och deras betydelse. 21

22 LED LED Status System Status POWER Släckt ON/OFF knappen är inte på ON. Strömadaptern är inte ansluten och det inbyggda batteriet är tomt. Röd Strömförsörjning normal. SIGNAL Grön SIM-kortet och/eller GSM signalen fungerar inte. Grön blinkande SIM-kortet och GSM signalen fungerar som den ska RECORD Grön Inspelning på Släckt Inspelning av Orange (Långsamt blinkande) SIM-kortet blir undersökt, och letar efter GSM signal. Grön SIM-kortet och GSM signalen fungerar korrekt, i inaktiverad status. Grön (långsamt blinkande) Larmsystem aktiverad Grön (snabbt blinkande) Yttre zonen aktiverad STATUS Orange (långsamt blinkande) Blinkar långsamt grönt efter Larmsystem aktiverad med fördröjning fördröjning Orange (snabbt blinkande) Blinkar snabbt grön efter Yttre zonen aktiverad med fördröjning fördröjningen Röd (långsamt blinkande) Larmsystem utlöst Röd (snabbt blinkande) Blir fjärrstyrd via SMS kommando eller telefon 22

23 3.2 Styr ditt larmsystem HomeSecure PLUS kan styras med fjärrkontroll, SMS (och iphone/android App) samt knappsats. Fjärrkontroll Styr larmsystemet med SMS Utöver den medföljande fjärrkontrollen så är det möjligt att styra larmsystemet genom att skicka SMS från en mobiltelefon till SIM-kortet som placerats i huvudenheten. I nedanstående exempel är lösenordet , men denna kan ändras (och detta rekommenderas efter att larmsystemet är klar att använda) 23

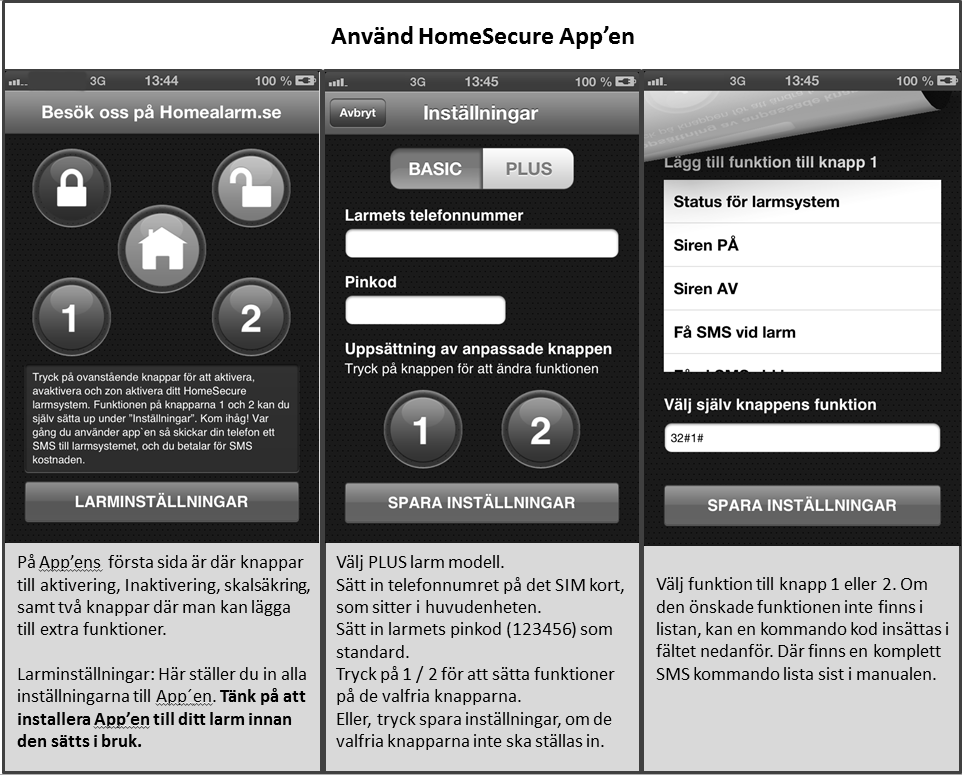

24 Knappsats Det är möjligt att aktivera och inaktivera HomeSecure PLUS med en trådlös knappsats, som kan kodas till larmsystemet på samma sätt som en fjärrkontroll. Du kan se mer detaljerat hur du använder den trådlösa knappsatsen vid Trådlös Knappsats i denna manual. Styr larmsystemet med App HomeSecure App en kan laddas ner från Apple s App Store och Google Play. Du kan även hitta en länk på HomeAlarm s hemsida under download: Efter installationen är det viktigt att kontrollera noga inställningarna så att App en fungerar till din HomeSecure PLUS larm. Nedanför hittar du en beskrivning för hur du ska installera och använda App en. Tänk på att alla SMS koder i denna manual kan sättas som valfri funktion under knapp 1 och knapp 2 i App en. 24

25 Larm Om en sensor blir utlöst, medan larmsystemet är i aktiverat tillstånd (eller en sensor i yttre zonen, blir utlöst när larmsystemet är skal säkrat), kommer sirenen tjuta i tre minuter och ett SMS till de telefonnummer du sparat. Efter att SMS en har blivit sänt, kommer larmsystemet ringa upp till det första numret på listan. Om larmsystemet inte blir inaktiverat vid första samtalet, så ringer den upp till nästa nummer på listan. OM larmsystemet blir inaktiverat, stoppar larmsystemet att ringa vidare. Om inte larmsystemet blir inaktiverat inom 3min, så kommer den åter gå till aktiverat tillstånd. DVS om en sensor blir utlöst igen, kommer larmet starta igen. Det rekommenderas, att de personer som får SMS/samtal vid larm, sparar larmsystemets telefonnummer i deras telefon, så att de vet att det är larmsystemets SMS/samtal. T.ex. Namn Larmsystem 4.1 SMS vid larm Vid larm skickar larmsystemet ett SMS upp till 5 mobilnummer som är sparade. SMS en innehåller information om vilken larm zon, som har utlöst. SMS beskeden innehåller Wireless Activated efterföljt av zon nummer på den sensor som utlöst larmet. I detta exempel är det zon nummer 01 Alltså den andra sensorn som blev kodad, som utlöste larmet. Om trådbunden sensor utlöser larmet, så innehåller SMS et Wired Activated (16-20) Det är möjligt att namnge alla sensorer till HomeSecure PLUS. Vid larm kommer SMS et att innehålla just detta namn. I detta exempel har vi namngett den andra sensorn som blivit kodad till Ytterdorr. Med zon numret inom parantes. 25

26 4.2 Samtal vid larm Vid larm ringer larmsystemet upp till det första numret på listan, efter SMS en har blivit skickade. Om larmsystemet inte blir inaktiverat vid första samtalet (se nedanför, hur man inaktiverar larmsystemet vid samtal), ringer larmet vidare till nästa, och så vidare. Om larmsystemet blir inaktiverat, slutar larmet att ringa vidare. När telefonsamtalet blir svarat, kommer larmsystemet automatiskt starta den inbyggda mikrofonen i huvudenheten, så man kan höra vad som sker (ifall man slår ifrån sirenen, se nedanför). Det är därutöver möjligt, att använda några koder för att styra larmet genom larmsamtal: Funktion Kod Aktivera #1#1# Inaktivera #1#0# Skalsäkring #1#2# Siren vid larm På #2#1# Av #2#0# Avlyssning På #3#1# Av #3#0# Ovanför är standard koden använd. Den kan kan du enkelt ändra. Under larmsamtal, är det möjligt att trycka in en av ovanstående koder för att inaktivera, skalsäkring, aktivera (ifall larmsystemet har blivit inaktiverat) och slå ifrån sirenen. 4.3 Strömavbrott Vid strömavbrott tar larmsystemets inbyggda backup batteri över och larmsystemet skickar SMS till alla de sparade numren. SMS innehållet är Power Change Off, när strömmen gått. På samma vis skickar larmet ett SMS besked, när strömmen kommit tillbaka. Detta SMS har innehållet Power Change On 26

27 Inställningar 5.1 Namnge och Inaktivera/Aktivera sensorer Alla enheter som är kodade till larmsystemet, kan tilldelas ett namn och var och en av sensorerna kan inaktiveras och aktiveras separat. Vid larm kommer detta namn att visas i SMS en, som larmsystemet skickar ut, istället för Wireless (00-15) eller Wired (16-20) som beskrivet under SMS vid larm. För att ändra namnet på sensorn, ska det skickas ett SMS till larmsystemet (alltså numret som SIM-kortet i huvudenheten har) med nedanstående innehåll: För trådlösa sensorer: 27

28 För trådbundna sensorer: 5.2 Radera zoner Om det behövs radera en eller flera sensorer till larmsystemet (t.ex. om man vill ändra en sensor/fjärrkontroll, eller den har gått sönder) så kan man skicka ett SMS till larmsystemet, med innehållet: PIN-kod# sensorns nummer(50-65)#** Efter detta är sensorzonen tom, och det kan kodas en ny sensor. 5.3 Siren inställningar Som standard så larmar sirenen vid larm (om en trådlös utomhus siren är ansluten, så gäller inställningarna för den med). För att slå ifrån, vid t.ex. under ett test av larmsystemet, så kan nedanstående SMS kommando användas. Skicka SMS innehållet till det nummer, som SIM-kortet i larmsystemet har. 28

29 5.4 Ändra larmsystemets PIN-kod Det rekommenderas efter man gjort klart installationen, att ändra standardkoden (123456) till en kod du valt själv. Skicka ett SMS med följande innehåll till larmsystemet: 5.5 Tidsfördröjning vid Aktivering och Inaktivering Det är möjligt att ställa in tidsfördröjning vid aktivering och inaktivering på HomeSecure Plus larmsystem. Detta är speciellt för er som använder en knappsats placerad innanför ytterdörren. Tidsfördröjning kan ställas in mellan 0 till 99 sekunder. Dvs. man får ett antal sekunder på sig att gå ut ur huset, efter att man aktiverat larmsystemet och likaså till att inaktivera när man kommer hem. För att ställa in tidsfördröjning vid aktivering och inaktivering, ska man skicka ett SMS till larmsystemets telefonnummer med innehållet, som visas nedanför. 29

30 5.6 Personligt Röstmeddelande Det är möjligt tala in ett röstmeddelande på upp till 10 sekunder, där man kan eventuellt upplysa om namn och adress. Det kan vara fördelaktigt för personen som får samtalet att få denna slags information. Genom att trycka på Record knappen på huvudenheten i 2 sekunder, så kommer Record LED en på framsidan att börja lysa, och man kan då tala in röstmeddelandet. Efter 10 sekunder slutar LED en att lysa och inspelningen är avslutad. Om du vill göra om inspelningen så är det bara att göra om samma procedur igen. 30

31 6.1 Kodning av fler än 16 trådlösa enheter Avancerade Funktioner HomeSecure Plus har 16 trådlösa zoner, som var normalt innehåller en trådlös enhet. Om man har fler än 16 trådlösa enhet som ska kodas till larmsystemet, så är det möjligt att koda fler än en enhet till varje zon. Detta gör att du kan ha fler än 16 enheter till ditt larmsystem. Detta är möjligt med Dörr/Fönster sensorerna och Rörelse sensorerna. Genom att gruppera sensorer av samma typ, kan det kodas upp till 9 sensorer i en zon. Nedanför följer proceduren för Dörr/Fönster sensorer, men det är exakt samma sak för Rörelse sensorerna. 1. Dela upp sensorerna som de ska grupperas. Tänk på att högst 9 i varje grupp och de ska vara samma typ av sensor (Dörr/fönster sensorer eller Rörelse sensorer). I detta exempel är det tre Dörr/Fönster sensorer. 2. Öppna sensorerna och hitta den med minst Jumpers (Se bilden på nästa sida). Denna sensor kallas Master Sensor. Där är bara 6 Jumpers på Master Sensorn, medan där är 7st och 8st på de två andra sensorerna. 3. Placera de två Dörr/Fönster sensorernas Jumpers på samma platser som i Master Sensorn (Se nästa sida) 4. Bara Master Sensorn ska kodas till larmsystemet, resten av sensorerna i gruppen blir automatiskt kodade till larmsystemet. 31

32 32

33 6.2 Tidsinställd Aktivering/Inaktivering HomeSecure Plus larmsystem kan ställas in för att aktiveras och inaktiveras vid en bestämd tidpunkt. Dvs. om det önskas att larmsystemet aktiveras kl. 8 och inaktiveras kl. 16, så kan detta ställas in som beskrivit nedanför. Först ska larmsystemet tids synkroniseras, så det har det aktiverat och inaktiverat på rätt tidpunkt. Skicka ett SMS till larmsystemet som beskrivet nedanför: För att ställa in tidpunkterna för aktivering och inaktivering, skicka ett SMS till larmsystemet med följande innehåll: För att slå automatisk aktivering/inaktivering av. Så ska du lämna fältet med tidpunkten tomt. Dvs #31### för att stänga av denna funktion. 6.3 Avlyssning Det är möjligt att ringa upp larmsystemet och avlyssna, vad det är som försiggår i närheten av huvudenheten. Efter där är kontakt med larmsystemet tryck in: #3#1# och mikrofonen startar. 33

34 Appendix 7.1 Specifikationer GSM-AD-003 Huvudenhet Matningsspänning DC 12V Driftspänning DC 7,2V Medeleffekt Ca 0,2 AMP Trådlös mottagnings avstånd <= 100 meter Arbetsfrekvens 433,92 MHZ, GSM MHZ Arbetsspänning DC 12V, AC 220/110V Arbetstemperatur -10 C till +40 C Extern Siren Ljudstyrka 110 db Arbetstemperatur -10 C till +40 C Fuktighet <= 90 % relativ fuktighet 34

35 7.2 SMS Koder Funktion Kod Exempel Aktivera 1#1# Inaktivera 1#0# Skalsäkring 1#2# Siren vid larm På 32#1# Av 32#0# Ändra PIN-kod 30#önskad PINkod(0-6 tecken)# #31#654321# Koden blir ändrad från till Tidssynkronisering 31# Tidsinställd aktivering/inaktivering 31#akt.tid#deakt.tid# #31#0730#1800# Larmsystemet aktiveras kl och inaktiveras kl Aktiverings fördröjning 37#00-99# Inaktiverings fördröjning 38#00-99# Tänk på! Före alla SMS koder ska PIN-koden sättas in efterföljt av #. Som standard är PIN-koden , så för var SMS kod, ska där läggas till #. 35

36 7.3 Falsk Larm HomeSecure HS-ZONE-01 Falskt larm är något som kan hända för nya användare. För att man ska kunna känna sig riktigt trygg vid larmet, är det viktigt att man ska dessa falska larm förvinner så snabbt som möjligt. Vi rekommenderar att du testar larmsystemet ungefär en vecka innan det tas i bruk. Genom att göra detta kommer du att minimera risken för att få falsklarm om du är bortrest. Fel uppsättning av Rörelse sensor En sensor är kodad i fel zon eller båda zonerna Rörelse sensor med husdjursimmunitet Dörr/Fönster sensor Radiostörning och annat trådlös störning UPS Batteri Problem Fel placering av rörelse sensorn kan skapa falsklarm. Om sensorn riktas mot ett fönster, där den blir utsatt av direkt solljus eller rörelse utanför fönstret, kan utlösa larmet. Om t.ex. en rörelse sensor är kodad i både den yttre och inre zonen, eller att en dörr/fönster sensor är kodad i den inre zonen istället för den yttre zonen. Rörelse sensorn med husdjursimmunitet har bara minskad känslighet i den nedre delen av avkänningsfältet. Husdjur som klättrar i gardiner eller hoppar upp i möbler, kan därför resultera i falsklarm. Om avståndet mellan magneten och dörr/fönster sensorn är för långt, kan små vibrationer utlösa larmsystemet. Radiostörningar och trådlösa signaler från andra trådlösa produkter, kan i några fall utlösa larmet eller störa ut signalen mellan enheterna och huvudenheten Töms UPS batteri, som sitter i huvudenheten, kommer larmsystemet sända SMS och ringa upp. Lösning Se till så att inte rörelse sensorn riktas direkt mot fönster, så att den inte kan upptäcka rörelse eller få direkt solljus. Nollställ larmsystemet och koda alla sensorerna igen. Det är viktigt att bara den sensorn som kodas är igång. Justera vinkeln på rörelse sensorn efter dit husdjur. Tänk på att testa installationen igenom, innan larmsystemet börjar användas. Placera magneten närmare dörr/fönster sensorn. Försök att flytta huvudenheten och/eller sensorerna till en ny plats, för att komma ifrån radiostörningen eller andra trådlösa elektroniska produkter Säkra dig om att huvudenheten får konstant ström. 36

37 Trådlös knappsats 12v 23A batteriet är inte uppladdningsbar När strömadaptern är inkopplad i knappsatsen, kommer det lysa en röd lampa till höger på knappsatsen. När strömadaptern är inkopplad så kommer inte batteriet brukas. Om strömmen till huset försvinner, kommer batteriet automatiskt gå in och ersätta strömadaptern. Knappsatsen ska kodas med baksidan påmonterad. VIKTIGT! Den trådlösa knappsatsen ska kodas till huvudenheten och ändra pinkoden innan knappsatsen monteras på en vägg. Efter att knappsatsen har blivit kodad till larmsystemet och skall monteras på en vägg, tänk då på att stänga av larmsystemet. ON/OFF skal vara på OFF och strömadaptern ska tas ur. Installation: 1. Tillslut den medföljande 9V strömadaptern till den trådlösa knappsatsen. 2. På baksidan av knappsatsen inne i hålet sitter där en liten blå knapp. Tryck in denna knapp för att starta knappsatsen. 3. Tänk på att placera knappsatsen bredvid huvudenheten när du kodar och testar knappsatsen. Detta för att du inte ska aktivera andra sensorer medan du kodar knappsatsen. 4. Se så att status lampan lyser konstant grönt, om den inte gör detta avaktivera då larmsystemet genom att trycka på det öppna hänglåset på din fjärrkontroll. 5. När status lampan lyser konstant grönt, håll då nere Reset knappen på huvudenheten inne i 2 sekunder. Huvudenheten går nu in i kodningsläge, status lampan blinkar/lyser nu rött. 6. När larmsystemet nu är i kodningsläge, tryck då på den lilla svarta knappen på undersidan av knappsatsen. Kodningen sker då automatiskt och den mellersta gula lampan på knappsatsen blinkar till. Det ska också höras ett eller flera pip från sirenen. Händer inte detta så är inte knappsatsen korrekt kodad. De tre LED lamporna på den Trådlösa knappsatsen: Röd: Den röda lampan bekräftar att knappsatsen får ström från en strömadapter. Gul: När larmsystemet aktiveras eller avaktiveras kommer den gula lampan att blinka. Grön: Om batteriet används och det börjar ta slut, då börjar den gröna lampan att lysa. 37

38 Ändra PIN kod: VIKTIGT! Standardkoden är 1234 Pinkoden måste vara 4 siffrig och alla siffror måste vara olika, d.v.s. pinkoden kan inte vara Mycket viktigt att knappsatsen är på. Du kan se detta genom att trycka någon knapp på knappsatsen, då ska det höras ett pip vid varje knapptryckning. 2. Tryck ESC efterföljt av ENT. 3. Tryck in den gamla pinkoden (standard pinkoden är 1234) och avsluta med ENT, nu kommer den gul/orange lampan att börja blinka (innan den gul/orange lampan slutar blinka ska den nya pinkoden börja slås in) 4. Om den gamla pinkoden är korrekt insatt kommer du få höra 2 pip. 5. Tryck in den nya pinkoden (innan den gul/orange lampan slutar blinka) och avsluta med ENT. 6. Tryck in den nya pinkoden igen och avsluta med ENT. Pinkoden har nu ändrad. Använda den trådlösa knappsatsen: 1. Aktivera larmsystemet: Tryck PIN koden och ESC, larmsystemet ger ifrån sig två pip. Och den gula lampan på knappsatsen blinkar till. 2. Avaktivera larmsystemet: Tryck PIN koden och ENT, larmsystemet ger ifrån sig två bip. Och den gula lampan på knappsatsen blinkar till Återställ Trådlös knappsats 1. Stäng av den trådlösa knappsatsen genom att trycka på den lilla blå knappen på baksidan av knappsatsen i det lila hålet. 2. Du kan kontrollera så den är helt avstängd genom att trycka på något av de numren på knappsatsen. Om den är helt avstängd kommer du inte höra något pip från knappsatsen, 3. Ta ur strömadaptern. 4. Ta bort bak plattan från knappsatsen. 5. Skruva av de 4 skruvarna och ta bort plattan. 6. Du kommer nu se en svart knapp. 7. Tryck in den svarta knappen. 8. Medan du håller nere den svarta knappen, sätt då tillbaka strömadaptern i knappsatsen och tryck på den lilla blå knappen. 9. Släpp den svarta knappen när du hör ett pip från den trådlösa knappsatsen. 10. Nu är knappsatsen återställd. 11. Pinkoden är nu

39 Skulle du någonsin ha några frågor om larmsystemet, tveka inte att skriva till oss på eller ring oss på Homealarm.se förbehåller sig rätten utav stav-, tryckeri-och fel formulering Copyright av denna manual: HomeAlarm ApS
