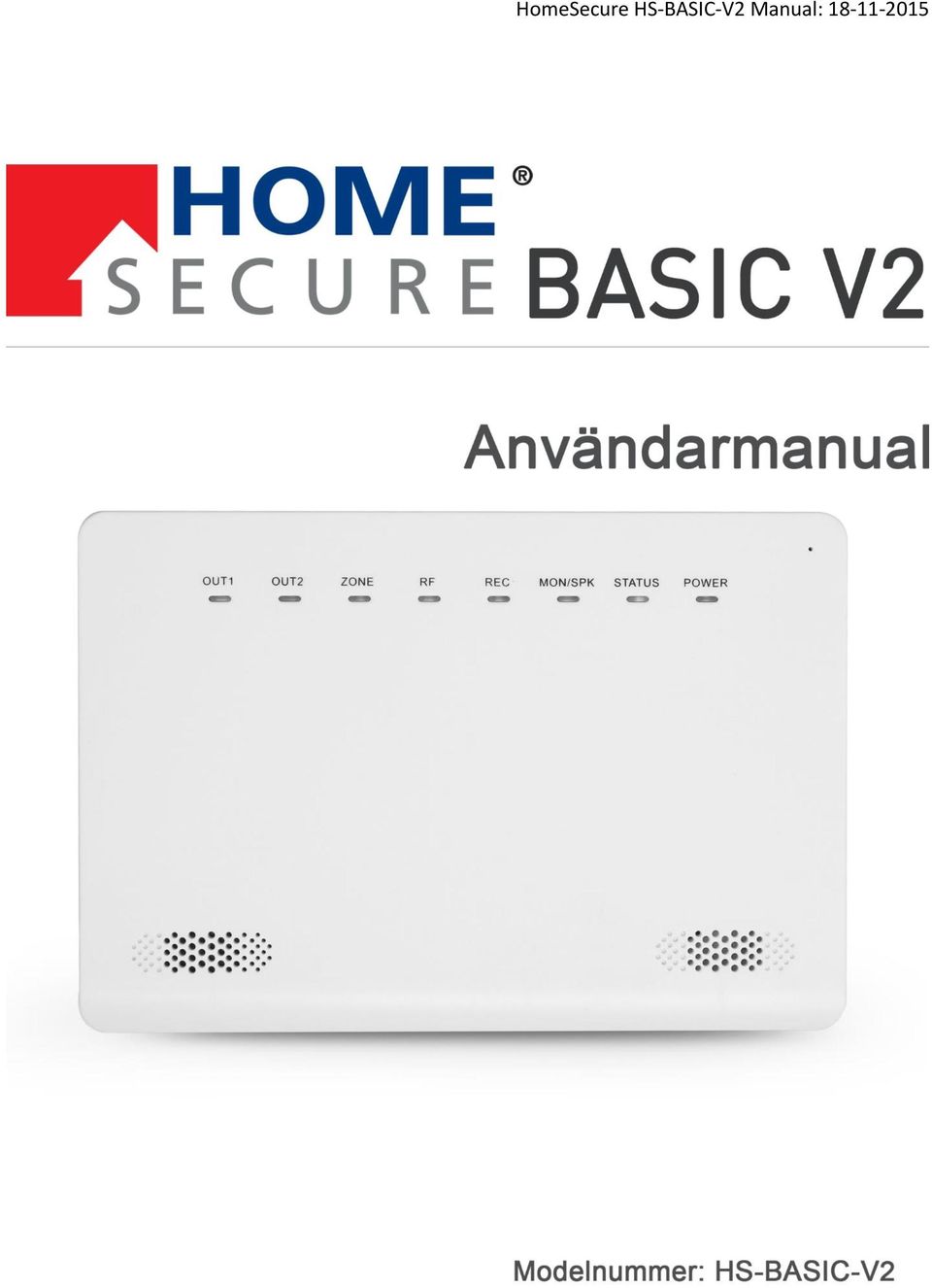

1 HomeSecure HS-BASIC-V2 Manual:

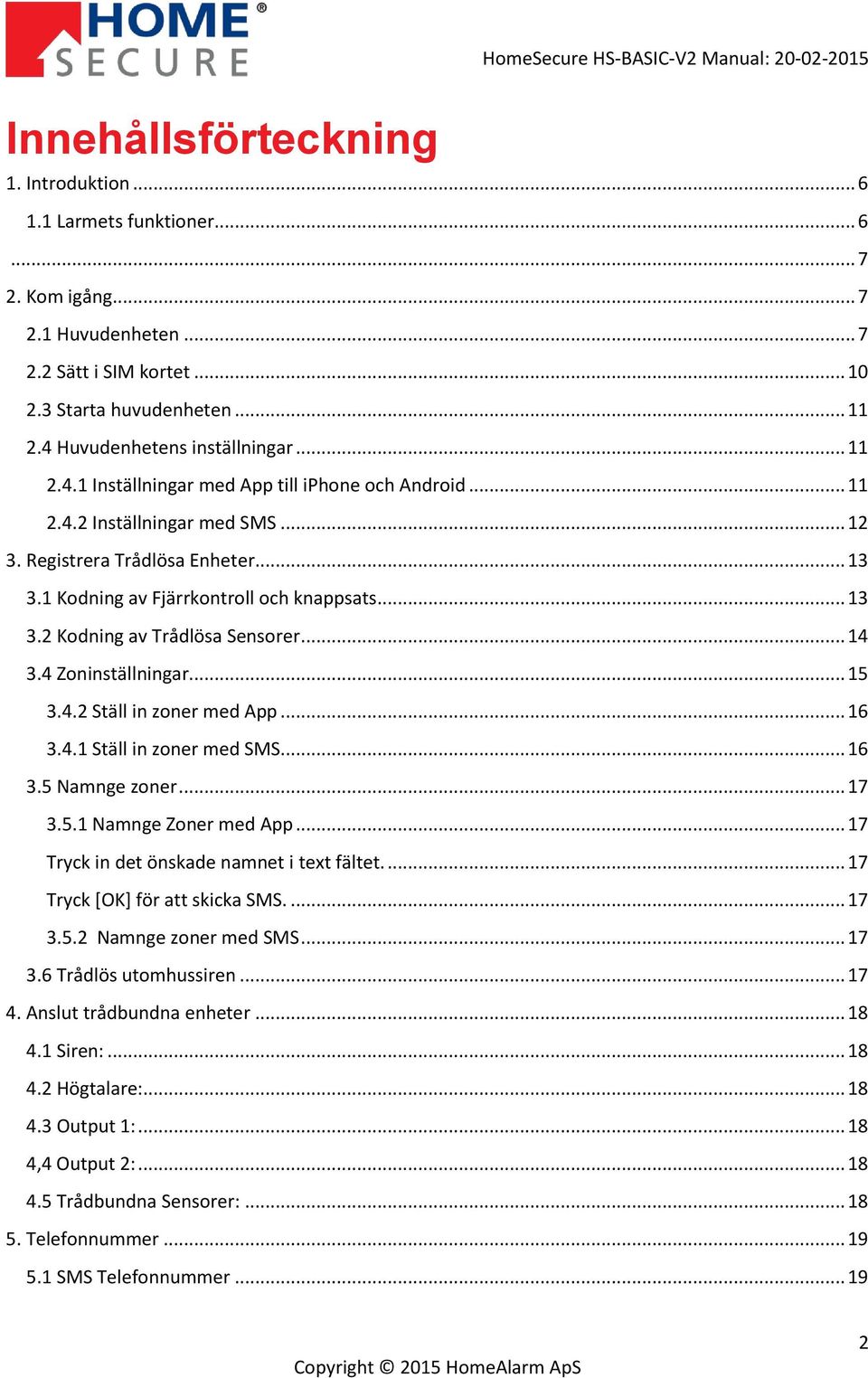

2 Innehållsförteckning 1. Introduktion Larmets funktioner Kom igång Huvudenheten Sätt i SIM kortet Starta huvudenheten Huvudenhetens inställningar Inställningar med App till iphone och Android Inställningar med SMS Registrera Trådlösa Enheter Kodning av Fjärrkontroll och knappsats Kodning av Trådlösa Sensorer Zoninställningar Ställ in zoner med App Ställ in zoner med SMS Namnge zoner Namnge Zoner med App Tryck in det önskade namnet i text fältet Tryck [OK] för att skicka SMS Namnge zoner med SMS Trådlös utomhussiren Anslut trådbundna enheter Siren: Högtalare: Output 1: ,4 Output 2: Trådbundna Sensorer: Telefonnummer SMS Telefonnummer

3 5.1.1 Spara SMS Telefonnummer med App Spara SMS Telefonnummer med SMS Samtalsnummer Spara Samtalsnummer med App Spara Telefonnummer med SMS Radera Telefonnummer Radera Telefonnummer med App Radera Telefonnummer med SMS Spela in personligt röstmeddelande Montering Montering av huvudenhet Aktivera Sabotageknappen Aktivera Sabotagekontakten med App Aktivera Sabotageknappen med SMS Montering av Sensorer Rörelsesensor: Dörr- /fönster magnet: Andra Sensorer: Batteribyte Styr larmsystemet Aktivering och Inaktivering av Larmsystemet Fjärrkontroll: Knappsats: SMS: Larm SMS vid larm: Samtal vid larm: Kommunikationsinställningar Samtal vid larm: Sätt på/av samtal vid larm med App Sätt på/av samtal vid larm med SMS SMS vid larm:

4 8.2.1 Sätt på/av SMS vid larm med App Sätt på/av samtal vid larm med SMS SMS : Sätt på/av svar från huvudenheten med App Sätt på/av svar från huvudenheten med SMS SMS meddelande vid Aktivering/Inaktivering: Sätt på/av SMS meddelande vid Aktivering/Inaktivering med App Sätt på/av SMS meddelande vid Aktivering/Inaktivering med SMS Hämta status GSM signal: Hämta GSM Signal med App Hämta GSM Signal med SMS GSM övervakning Aktivera/Inaktivera GSM övervakning med App Aktivera/Inaktivera GSM övervakning med App SMS Gemensamt SMS innehåll Ställ in gemensamt SMS innehåll med App Ställ in gemensamt SMS innehåll med SMS Sireninställningar Siren vid larm: Aktivera/Inaktivera inomhussirenen vid larm med App Aktiver/Inaktivera sirenen vid larm med SMS Sirentid Ställ in sirentid med App Ställ in sirentid med SMS Sirenpip vid Aktivering/Inaktivering Aktivera/Inaktivera sirenbekräftelse vid larmaktivering/inaktivering med App Aktivera/Inaktivera sirenbekräftelse vid larmaktivering/inaktivering med SMS Panelpip vid Aktivering/Inaktivering Aktivera/Inaktivera panelpip vid Lamraktivering/inaktivering med App Aktivera/INaktivera panelpip vid larmaktivering/inaktivering med SMS Tidsfördröjning Inställning av tidsfördröjning

5 Ställ in fördröjning med App Ställ in fördröjning med SMS Ändra koder och Återställning Ändra lösenordet Ändra lösenord med App Ändra lösenord med SMS Nollställ inställningar Återställ inställningar med App Återställ inställningar med SMS Radera alla zoner Radera alla zoner med App Radera alla zoner med SMS Radera alla fjärrkontroller Radera alla fjärrkontroller med App Radera alla fjärrkontroller med SMS Nollställ allt Återställ allt med App Återställ allt med SMS Nollställ allt Manuellt Appendix Vanliga frågor Lista över SMS koder Huvudenhetens Specifikationer

6 Introduktion Tack för ert köp av HomeSecure BASIC larmsystem. Denna manual innehåller information om larmsystemets funktioner, installation och drift. Det är viktigt att först läsa igenom manualen innan själva installationen påbörjas. Detta för att minimera fel och problem samt för att larmsystemet ska fungera optimalt. Ifall det uppstår ett problem under installationen eller montering, hänvisar vi till Vanliga frågor som finns under Support på vår hemsida, 1.1 Larmets funktioner Här hittas information om larmsystemets olika funktioner, samt en kort beskrivning av dessa. Det är viktigt att känna till alla funktioner som larmsystemet har innan själva installationen påbörjas. Några utav funktionerna är listade nedan: Ta emot SMS och samtal vid larm Det kan lagras 5 telefonnummer, som tar emot SMS och 5 telefonnummer som tar emot samtal vid larm. Det finns alltså utrymme för att spara upp till 10 telefonnummer i ert larmsystem. Skalskydd Innebär att endast dörr- /fönstermagneterna (yttre zon) är aktiverade medan rörelsesensorerna (inre zon) är inaktiverade, därmed kan man röra sig fritt i huset om kvällen/natten eller när man är hemma och vill ha larmet i aktiverat läge. App till smartphones Larmet kan installeras och styras med den kostnadsfria appen som hittas på Google Play eller Apple Store. Alla inställningar för larmet kan även göras genom appen. 99 Zoner Det finns 96 trådlösa zoner och 3 trådbundna zoner i huvudenheten. En zon motsvarar en sensor. Installera varje zon för sig Välj ifall sensorn ska vara aktiv eller inaktiv under skalskydd och om den ska ha tidsfördröjning. Namnge varje sensor (zon), för att enkelt hålla koll på vilken sensor som löst ut larmet. Tidsfördröjning 0-99 sekunders tidsfördröjning kan ställas in på de sensorer som har zontypen Tidsfördröjning. Denna inställning måste göras individuellt för varje sensor. SMS för aktivering/inaktivering Ett telefonnummer (det första SMS numret) kan ta emot SMS när larmsystemet blir aktiverat/inaktiverat. Detta är en bra funktion för att hålla koll på när ens barn kommer hem från skolan exempelvis. SMS vid strömavbrott Larmsystemet har ett inbyggt backup batteri (8 timmar) som slår till vid ett eventuellt strömavbrott. Larmsystemet skickar då ett SMS som meddelar detta, det skickas även ett SMS när strömmen är återansluten. Inbyggd sabotagekontakt Det sitter en sabotageknapp på baksidan utav huvudenheten som direkt löser ut larmet om någon skulle försöka slita ner huvudenheten från väggen. 6

7 Kom igång 2.1 Huvudenheten Huvudenheten är larmsystemets hjärna. Alla trådlösa och trådbundna enheter ansluts till huvudenheten, som fungerar som en kommunikationscentral mellan enheterna. När en sensor löst ut, skickar den en signal till huvudenheten som i sin tur löser ut larmet direkt. I huvudenheten finns även en inbyggd GSM modul, som sköter all telekommunikation till och från huvudenheten. Den skickar SMS och ringer upp de sparade telefonnumren ifall larmet löser ut. 7

8 Huvudenhetens framsida: OUT1: Larmsystemet är aktiverat när den lyser rött. OUT2: När den lyser rött är Output 2 styrbar. ZONE: Indikerar vid rött ljus att huvudenheten är i kodningsläge. Sensorer kan nu kodas till enheten. RF: Indikerar vid rött ljus, att huvudenheten är i kodningsläge. Fjärrkontroller kan nu kodas till enheten. REC: Indikerar vid rött ljus, att huvudenhetens mikrofon tar upp ljud, inspelning av larmmeddelande. MON/SPK: Indikerar vid rött ljus, att högtalaren är på (ifall den är ansluten). STATUS: Indikerar huvudenhetens status: Blinkar orange: Söker efter GSM signal Konstant orange: GSM-fel Konstant grön: Inaktiverat larm Blinkar grönt varje sekund: Tidsfördröjning / Skalskydd Blinkar grönt varannan sekund: Aktiverat larm Konstant röd: Utlöst larm Blinkar rött: Larmfördröjning Blinkar snabbt rött: GSM signal upptagen POWER: Strömanslutningsindikator: Släkt: Huvudenheten avstängd Konstant röd: Strömförsörjning normal Blinkar rött: Backup batteriet ger ström Mikrofon: När det spelas in ett personligt larmbesked ska man tala i denna. Högtalare: Indikationsljud vid kodning och programmering. 8

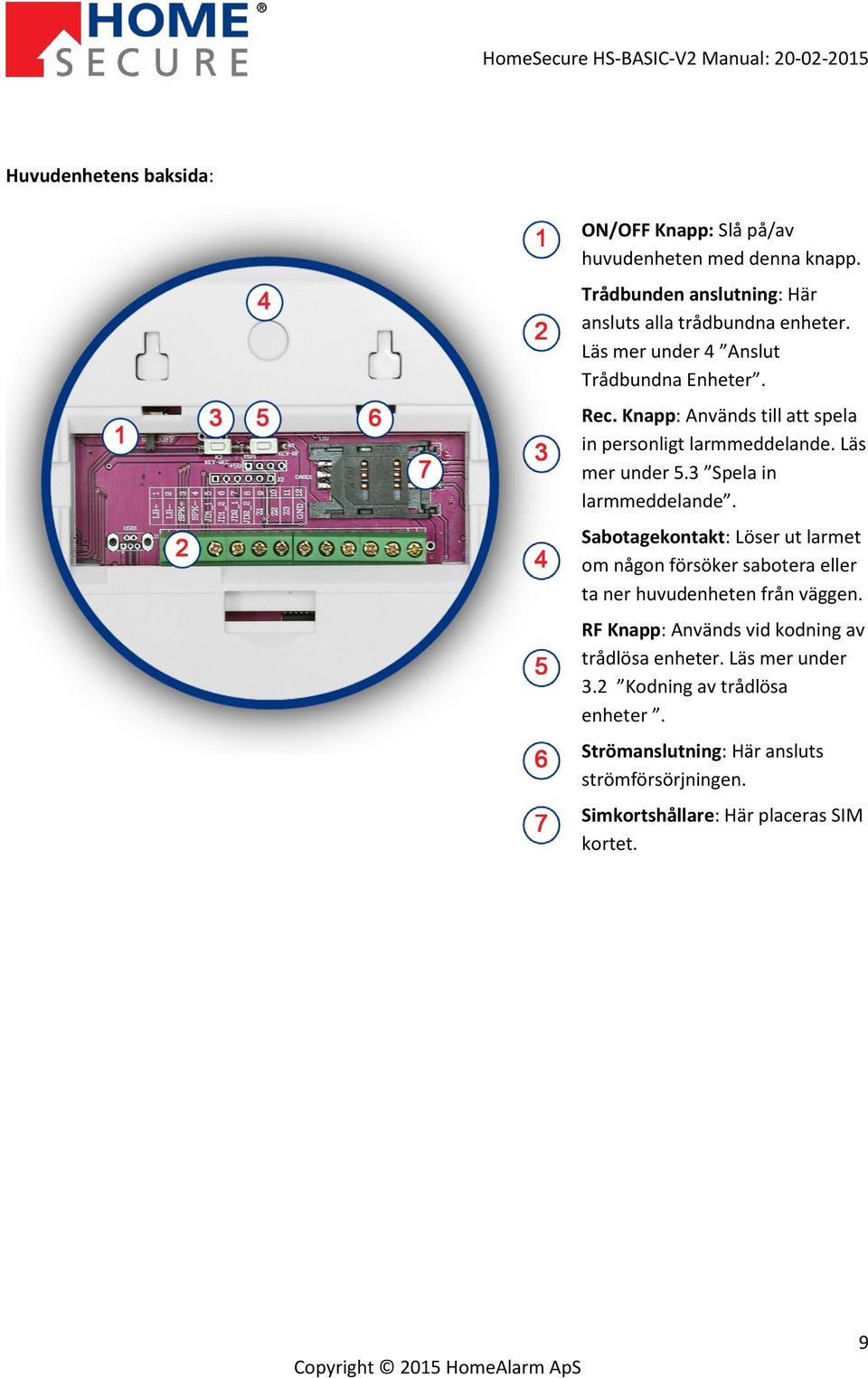

9 Huvudenhetens baksida: ON/OFF Knapp: Slå på/av huvudenheten med denna knapp. Trådbunden anslutning: Här ansluts alla trådbundna enheter. Läs mer under 4 Anslut Trådbundna Enheter. Rec. Knapp: Används till att spela in personligt larmmeddelande. Läs mer under 5.3 Spela in larmmeddelande. Sabotagekontakt: Löser ut larmet om någon försöker sabotera eller ta ner huvudenheten från väggen. RF Knapp: Används vid kodning av trådlösa enheter. Läs mer under 3.2 Kodning av trådlösa enheter. Strömanslutning: Här ansluts strömförsörjningen. Simkortshållare: Här placeras SIM kortet. 9

10 2.2 Sätt i SIM kortet Huvudenheten ska ha ett fungerande SIM kort installerat för att kunna skicka SMS och ringa upp vid utlöst larm. Om det inte finns ett fungerande SIM kort kommer huvudenheten inte kunna kommunicera över GSM nätet. Larmsystemet kommer lösas ut vid larm (Sirenen tjuter), men det kommer inte skickas några SMS eller ringa upp till de telefonnummer som sparats. Om kommunikationen inte fungerar, kontrollera att det finns pengar på kortet eller ring till operatören och be om en status. Om sim kortet varit inaktivt i 3 månader kan det hända att operatören har inaktiverat det. De kan då starta om sim kortet för att få det aktiverat igen. Om SIM kort och huvudenheten Larmet kommunicerar över 2G GSM nätet. Då larmet är avgränsat till detta nät så kommer SIM kortet automatiskt välja att ansluta till 2G nätet när det sätts i huvudenheten. Det är viktigt att pinkod och röstbrevlåda inaktiveras på SIM kortet för att få fri kommunikation med kortet när det sitter i huvudenheten. Be operatören fixa detta eller sätt själv SIM kortet i en mobiltelefon och ta bort pinkod och röstbrevlåda under nätverk-/säkerhetsinställningar. Är ni osäkra, kontakta operatören av sim kortet. SIM kort från t.ex. 3 fungerar inte i detta larm. Vi rekommenderar kontantkort från Telia, Tele2, Comvic eller Telenor. SIM kortet sätts i på följande vis: Tryck luckan åt sidan för att låsa upp. Lås SIM kortets hållare. Sätt i SIM kortet i luckan, så att metallkontakten på SIM kortet är vänt nedåt. Tryck luckan till sidan för att låsa SIM kortet på plats. 10

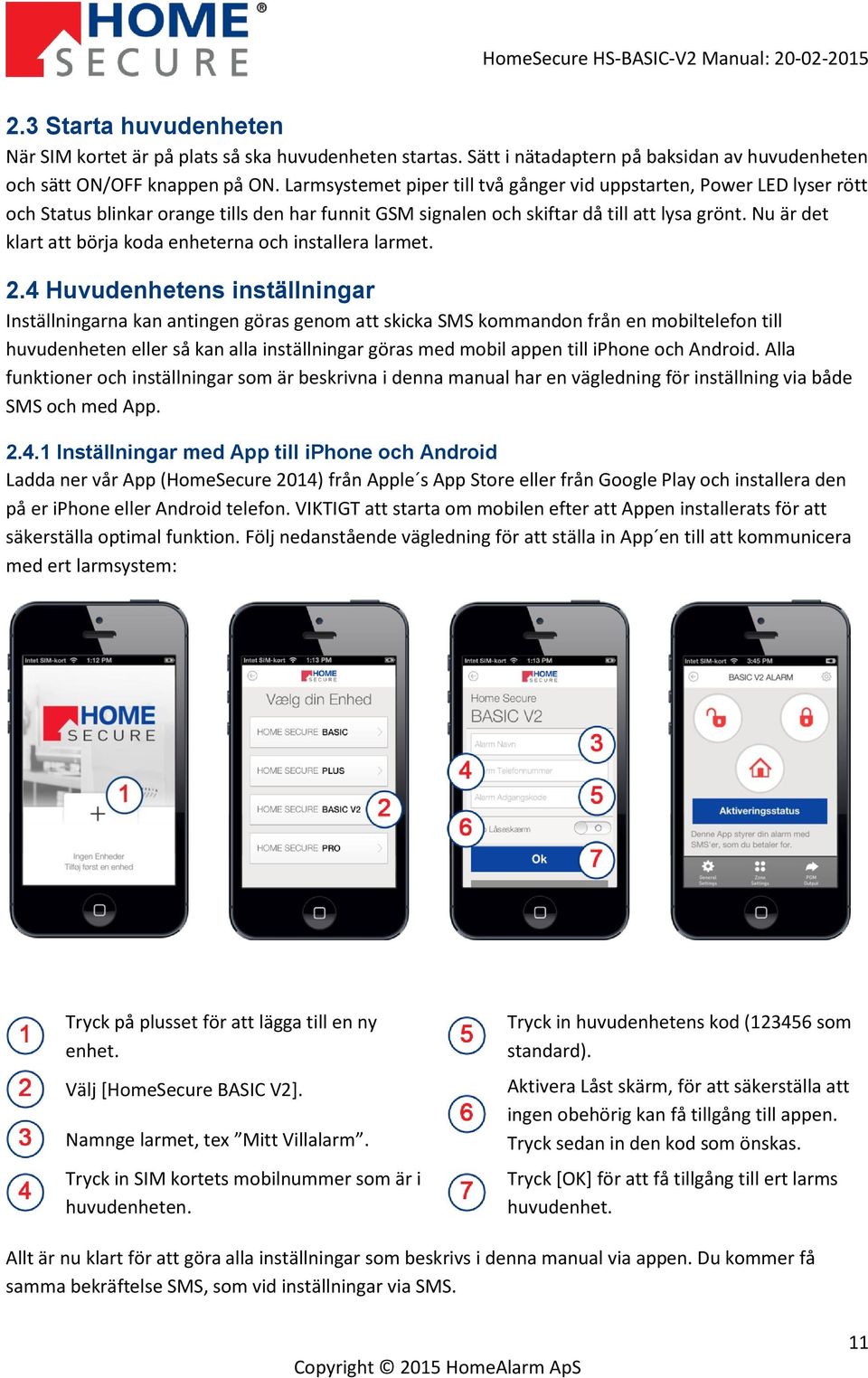

11 2.3 Starta huvudenheten När SIM kortet är på plats så ska huvudenheten startas. Sätt i nätadaptern på baksidan av huvudenheten och sätt ON/OFF knappen på ON. Larmsystemet piper till två gånger vid uppstarten, Power LED lyser rött och Status blinkar orange tills den har funnit GSM signalen och skiftar då till att lysa grönt. Nu är det klart att börja koda enheterna och installera larmet. 2.4 Huvudenhetens inställningar Inställningarna kan antingen göras genom att skicka SMS kommandon från en mobiltelefon till huvudenheten eller så kan alla inställningar göras med mobil appen till iphone och Android. Alla funktioner och inställningar som är beskrivna i denna manual har en vägledning för inställning via både SMS och med App Inställningar med App till iphone och Android Ladda ner vår App (HomeSecure 2014) från Apple s App Store eller från Google Play och installera den på er iphone eller Android telefon. VIKTIGT att starta om mobilen efter att Appen installerats för att säkerställa optimal funktion. Följ nedanstående vägledning för att ställa in App en till att kommunicera med ert larmsystem: Tryck på plusset för att lägga till en ny enhet. Välj [HomeSecure BASIC V2]. Namnge larmet, tex Mitt Villalarm. Tryck in SIM kortets mobilnummer som är i huvudenheten. Tryck in huvudenhetens kod ( som standard). Aktivera Låst skärm, för att säkerställa att ingen obehörig kan få tillgång till appen. Tryck sedan in den kod som önskas. Tryck [OK] för att få tillgång till ert larms huvudenhet. Allt är nu klart för att göra alla inställningar som beskrivs i denna manual via appen. Du kommer få samma bekräftelse SMS, som vid inställningar via SMS. 11

12 Appen skickar ett SMS till huvudenheten från er mobiltelefon, varje gång ni gör en inställning. Invänta bekräftelse sms innan du gör nästa inställning Inställningar med SMS Det är viktigt att utforma sms:et enligt beskrivning i manualen, för att huvudenheten ska kunna godkänna SMS koden. Alla SMS koder startar med huvudenhetens lösenord efterföljt med en #. Lösenordet är som standard, men kan ändras till vad ni önskar. För att skicka en inställning/kommando till huvudenheten så görs det på samma sätt som när ett vanligt sms skickas. SMS skickas då till det SIM kortet som sitter i huvudenheten, och med det innehåll som är beskrivet i manualen. När huvudenheten har mottagit och bekräftat SMS koden, skickar den tillbaka ett SMS för att bekräfta att inställningen är gjord. Se vägledningen för varje inställning hur SMS innehållet ska se ut. Ni får en SMS bekräftelse från huvudenheten oavsett om ni skickar SMS eller använder appen. Invänta en SMS bekräftelse innan ni gör nästa inställning. 12

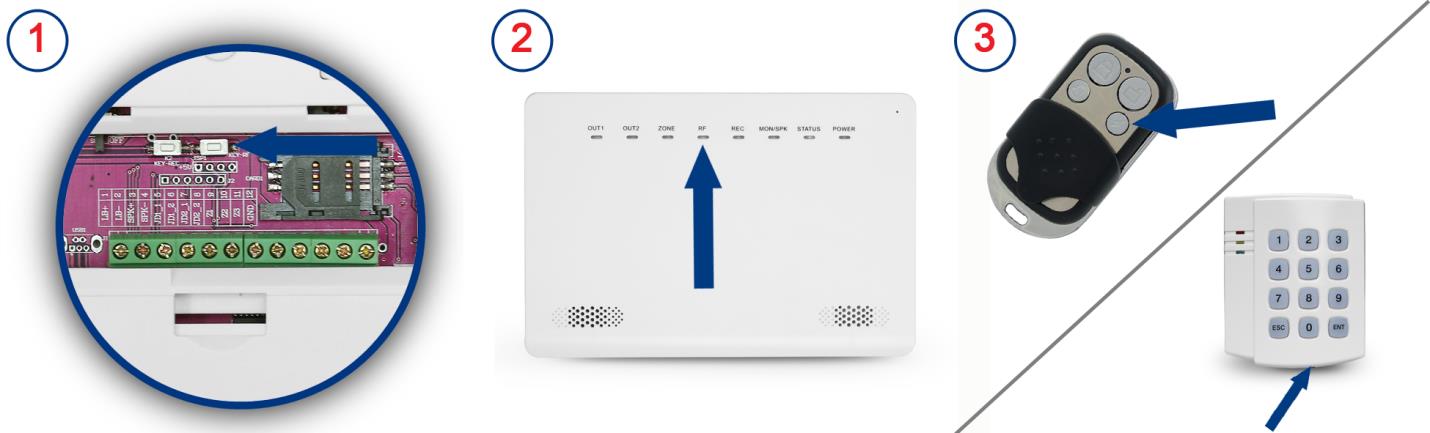

13 Registrera Trådlösa Enheter För att huvudenheten ska kunna kommunicera med fjärrkontroll, sensorer och knappsats m.m. måste alla enheter kodas till huvudenheten. Varje enhet skickar en trådlös signal med sin egen unika kod. För att huvudenheten ska kunna spara koden, måste den först sättas i kodningsläge och därefter kan enheterna kodas en efter en. 3.1 Kodning av Fjärrkontroll och knappsats Först kodas fjärrkontrollerna. Knappsatsen kodas därefter på samma sätt, se instruktionerna nedanför. (Läs mer i manualen för knappsatsen, finns att ladda ned på vår hemsida) Tryck på RF knappen på baksidan av huvudenheten för att sätta den i kodningsläge. Huvudenheten piper en gång. RF LED börjar lysa rött. Nu kan fjärrkontroller och knappsats kodas in. Fjärrkontroll: Tryck på fjärrkontrollens panikknapp (den med klockan). Huvudenheten piper till en gång. Om fjärrkontrollen redan är kodad, piper huvudenheten till fyra gånger snabbt. Knappsats: Starta knappsatsen genom att trycka in den blå knappen på baksidan i det lilla hålet. För att koda knappsatsen trycker du på den svarta knappen vid knappsatsens strömförsörjning. 13

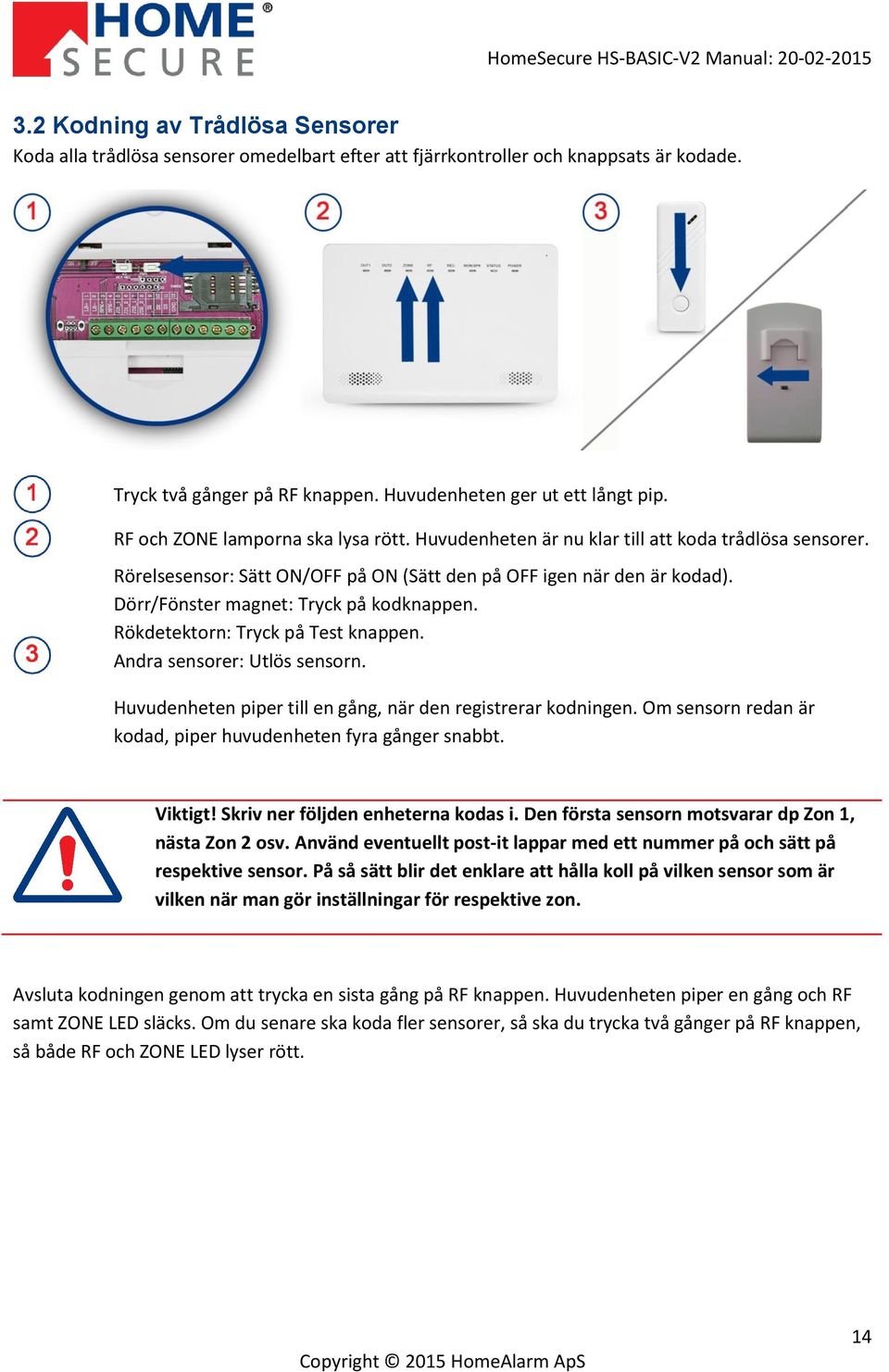

14 3.2 Kodning av Trådlösa Sensorer Koda alla trådlösa sensorer omedelbart efter att fjärrkontroller och knappsats är kodade. Tryck två gånger på RF knappen. Huvudenheten ger ut ett långt pip. RF och ZONE lamporna ska lysa rött. Huvudenheten är nu klar till att koda trådlösa sensorer. Rörelsesensor: Sätt ON/OFF på ON (Sätt den på OFF igen när den är kodad). Dörr/Fönster magnet: Tryck på kodknappen. Rökdetektorn: Tryck på Test knappen. Andra sensorer: Utlös sensorn. Huvudenheten piper till en gång, när den registrerar kodningen. Om sensorn redan är kodad, piper huvudenheten fyra gånger snabbt. Viktigt! Skriv ner följden enheterna kodas i. Den första sensorn motsvarar dp Zon 1, nästa Zon 2 osv. Använd eventuellt post-it lappar med ett nummer på och sätt på respektive sensor. På så sätt blir det enklare att hålla koll på vilken sensor som är vilken när man gör inställningar för respektive zon. Avsluta kodningen genom att trycka en sista gång på RF knappen. Huvudenheten piper en gång och RF samt ZONE LED släcks. Om du senare ska koda fler sensorer, så ska du trycka två gånger på RF knappen, så både RF och ZONE LED lyser rött. 14

15 3.4 Zoninställningar Zone avser varje sensor som är kodad till larmsystemet. Zon 01 är den första sensorn som blir kodad till huvudenheten, Zon 02 är nästa sensor som blir kodad osv. Till varje zon ska en Zon typ väljas efter att kodningen är klar, för att få den bästa uppsättningen av larmsystemet. Varje sensor kan även namnges, detta visas sedan i SMS meddelandet som skickas vid ett utlöst larm, på så sätt är det enklare att se vilken sensor som har löst ut larmet. Se nedan vilka zon alternativ som finns: Zon typ Förklaring Sensorer med denna zon typ 24-tim Zon Real-tids Zon Tidsfördröjningszon Bypass Zon Sensorer är aktiva 24 timmar om dygnet, även om larmsystemet är aktiverat eller inaktiverat. Normal zon. Sensorn utlöser larmet om larmsystemet är aktiverat eller i skalskydd (beroende på skalskyddsinställningen). Sensorer i denna zon löser ut larmet efter en viss tid, som du själv har ställt in (max 99 sek) Läs mer under 10.1 Ställ in tidsfördröjning. Denna typ stänger av sensorn. Rök och Gas detektorer Dörr/Fönster magneter och rörelsesensorer, som du inte vill ha tidsfördröjning på. Dörr/Fönster magneter vid ingångsdörrar och eventuellt Rörelsesensorer innanför dörren. Sensorer som inte ska utlösa larmet. Skalskydd Förklaring Yttre Zon Inre Zon Sensorer med denna inställning kommer vara aktiva när larmet är i skalskyddsläge. Normalt så har dörr-/fönstermagneter denna inställning, men även för rörelsesensorer som man önskar ha aktiverade under natten. Exempelvis om de sitter i ett garage eller bod i anslutning till huset. Sensorer med denna inställning blir inaktiverade när larmet sätts i skalskydd. Normalt så har rörelsesensorer inne i huset denna zon typ, på så sätt löses inte larmet ut om ni rör er inomhus och samtidigt har larmet igång i skalskyddsläge. Viktigt! Läs mer om skalskyddsfunktionen under avsnitt 7 Styr larmsystemet. 15

16 3.4.2 Ställ in zoner med App Tryck på [Zon Inställningar] Var säker på att [Trådlösa zoner] är vald. Välj Zon typ och Inre/yttre Zon. Tryck på [SET] för att skicka SMS. Tryck på [lägg till Zon] längst ner för att ställa in nästa zon Ställ in zoner med SMS Skicka ett SMS från mobiltelefon till det telefonnummer som SIM kortet i huvudenheten har. SMS:et ska se ut som följande. Lösenord # 38 # Zonnummer # Zon typ # Skalskydd # (Lösenordet kan ändras, läs under 5.5 Ändra lösenord ) Exempel: # 38 # Den första sensorn, som blir kodad heter 01, nästa 02 osv. # 1-4 1: 24 timmars zon 2: Real-tids zon 3: Tidsfördröjning 4: Bypass zon # 0-1 1: Skalskydd 0: Aktiv Zon # SMS besked till huvudenheten I ovanstående exempel är Zon 2 (den sensor som blev kodad som nummer två) inställd att lösa ut larmet utan tidsfördröjning, när larmet är aktiverat. Inte när larmet är i skalskydd. 16

17 3.5 Namnge zoner Det är en fördel att namnge varje zon/sensor. Då syns det vilken sensor som har löst ut larmet. Då slipper man komma ihåg vilken sensor som är kodad i vilken zon Namnge Zoner med App Tryck på [Zon inställningar] Se till att [Trådlösa Zoner] är vald. Tryck in det önskade namnet i text fältet. Tryck [OK] för att skicka SMS Namnge zoner med SMS Lösenord # 39 # Zonnummer # Zon namn # (Kan ändras) # 39 # # Max. 16 tecken (inkl. mellanrum), får inte innehålla Å, Ä, Ö. # Exempel: SMS besked till huvudenheten 3.6 Trådlös utomhussiren Följ vänligen den separata manualen för utomhussirenen, den finns att ladda ned från vår hemsida. 17

18 Anslut trådbundna enheter Det är möjligt att ansluta ett antal trådbundna sensorer till huvudenheten. Den medföljande sirenen ska anslutas till huvudenheten via dess elkabel. Det är också möjligt att ansluta två trådbundna sensorer, som kan styras med SMS. Ett relä bör kopplas till output som slår till den sensorn när larmet är aktiverat osv. På huvudenhetens baksida hittar du en grön anslutningspanel. Här ansluts trådbundna enheter. Nedanför kan du se en översikt över portarna på anslutningen: 4.1 Siren: Sirenens två ledningar ansluts till de två första portarna på anslutningen. Kabeln med helt slät yta är + (plus) och ska in i port nummer 1. Kabeln med räfflad yta är - (minus) och ska i port nummer 2. Om du har en äldre siren med röd och svart ledning, är röd + (plus) och svart är (minus). 4.2 Högtalare: Du kan ansluta en högtalare till huvudenheten, så att du kan prata igenom högtalaren vid larm (Läs mer under 4.2 Larm ). Anslut högtalarens + (plus) kabel till port 3 och (minus) kabel till port Output 1: Trådbunden output som slås på automatiskt när larmet blir aktiverat och stängs av vid inaktivering. Output porten ska kopplas till en relä box, för att man ska kunna styra apparaten. 4,4 Output 2: Trådbunden output som kan slås på och stängas av med SMS (och App). Output porten ska kopplas till en relä box för att man ska kunna styra den. 4.5 Trådbundna Sensorer: Trådbundna sensorer ansluts till Z1/Z2/Z3 och GNS. En kabel i antingen Z1, Z2 eller Z3 och en kabel i GND (jord). De tre trådbundna sensorerna svarar till Zon 97, 98 och 99. De trådbundna zonerna ska ställas in på samma vis som de trådlösa zonerna som beskrivs under 2.5 Zoninställningar. 18

19 Telefonnummer Huvudenheten skickar SMS eller ringer upp vid larm. Det är nödvändigt att spara de telefonnummer som man vill att larmsystemet ska kontakta vid larm. Det går att spara 5 telefonnummer som tar emot SMS och 5 telefonnummer som tar emot samtal. Samma telefonnummer kan sparas till att ta emot både SMS och samtal. Läs mer om vilka kommunikationsinställningar som är möjliga för larmsystemet under 5.4 Kommunikationsinställningar. 5.1 SMS Telefonnummer SMS telefonnummer, skriv in de nummer som ska få SMS vid utlöst larm Spara SMS Telefonnummer med App Tryck på [Allmänna Inställningar]. Tryck på [Lägg till Telefonnummer]. Tryck in telefonnumret i textfältet. Tryck [SET] för att skicka SMS till huvudenheten. OBS: Spara ett nummer åt gången 19

20 5.1.2 Spara SMS Telefonnummer med SMS SMS besked till huvudenheten Tänk på: är det standard fabriksinställda lösenordet till huvudenheten. 20

21 5.2 Samtalsnummer Detta är de telefonnummer som huvudenheten ringer upp vid utlöst larm Spara Samtalsnummer med App Tryck på [Allmänna Inställningar]. Tryck på [Lägg till Telefonnummer]. Tryck in telefonnumret i textfältet. Tryck [SET] för att skicka SMS till huvudenheten. OBS: Spara ett nummer åt gången 21

22 5.2.2 Spara Telefonnummer med SMS SMS meddelande till huvudenheten : Tänk på: är det fabriksinställda lösenordet till huvudenheten 22

23 5.3 Radera Telefonnummer Både SMS- och samtalsnummer kan raderas enkelt Radera Telefonnummer med App Tryck på [Allmänna Inställningar]. Tryck på [Lägg till Telefonnummer]. Tryck på papperskorgen bredvid det telefonnummer som du önskar att radera. OBS: Radera ett nummer åt gången Radera Telefonnummer med SMS SMS besked till huvudenheten 5.3 Spela in personligt röstmeddelande Man kan spela in ett personligt röstmeddelande på 10 sekunder, som spelas upp när larmet ringer upp telefonnummer vid larm. I röstmeddelandet kan information ges till mottagaren om att ert larm löst ut eller ge direktiv om hur de ska agera vid utlöst larm. Tryck på REC Knappen på baksidan av huvudenheten. REC LED på framsidan av huvudenheten kommer att börja lysa. Man har nu 10 sekunder på sig att spela in röstmeddelandet. Mikrofonen sitter högst upp i högra hörnet på huvudenhetens framsida. När de 10 sekunderna har tagit slut, spelar larmsystemet upp röstmeddelandet, då får man bedöma ifall det låter bra eller ej. Om man behöver spela in ett nytt meddelande så är det bara att göra om proceduren på nytt. 23

24 Montering När alla komponenter är kodade och kopplade till larmsystemet så är det dags att börja montera alla komponenterna på rätt plats i huset. 6.1 Montering av huvudenhet Innan huvudeneheten monteras permanent, rekommenderas det att först kontrollera om GSM-signalen är stark nog där den planeras att monteras upp. Om signalen är för låg bör en ny plats väljas där signalen är stark nog (över 12 rekommenderas). I avsnittet 8.5 Status GSM signal, ges instruktioner om hur man undersöker GSM-signalens styrka. Montera huvudenheten efter nedanstående bilder: Skruva upp monteringsplattan på väggen. Placeras med fördel innanför huvudentrén. Montera huvudenheten på monteringsplattan enligt bilden ovan. Nätadapter samt eventuellt trådbundna enheter kopplas i på baksidan av huvudenheten. 24

25 6.2 Aktivera Sabotageknappen Efter att huvudenheten är monterad kan sabotagekontakten på baksidan av huvudenheten aktiveras. Den är inaktiverad som standardinställning. Sabotageknappen löser därefter ut larmet så snart huvudenheten tas ner från monteringsplattan Aktivera Sabotagekontakten med App Tryck på [Allmänna Inställningar]. Tryck på [Sabotagekontakt]. Tryck på [Aktivera] för att skicka SMS. OBS: Tänk på att inaktivera sabotagekontakten, om huvudenheten behöver tas ner Aktivera Sabotageknappen med SMS SMS besked till huvudenheten Svar från huvudenhet För att inaktivera sabotageknappen: SMS besked till huvudenheten Svar från huvudenhet 25

26 6.3 Montering av Sensorer Det är nu dags att montera sensorerna runt om i huset. När sensorerna ska monteras är det viktigt att säkerställa att den trådlösa signalen mellan huvudenhet och sensor når varandra. Räckvidden är normalt 15 meter, men kan i vissa fall vara längre eller kortare beroende på antal väggar och vilket byggmaterial signalen ska igenom Rörelsesensor: Översikt: Trådlös infraröd rörelsesensor. Utlöser larmet så snart den känner av rörelse framför sig. Se separat manual för teknisk specifikation, den finns att ladda ned på vår hemsida. Hållare för montering On/Off knapp Batterilucka. 4 st. AAA Batterier LED indikator Sensorfönster 26

27 Installation Rörelsesensorerna registrerar rörelse 8 meter ut i rummet och 55 grader till var sida, som visas på bilden nedanför. Montera rörelsesensorn som visas nedanför: Viktigt! Rörelsesensorn får inte monteras så att den exponeras av direkt solljus eller är riktad mot en värmekälla (kamin eller liknande). Detta kan utlösa falsklarm. Den kan även registrera rörelse utanför fönstret, om den riktas direkt mot ett fönster. Det rekommenderas att montera rörelsesensorn i ett hörn, där den riktas mot mitten av rummet. Placeras på 1,8 2,2 meters höjd. 27

28 6.3.2 Dörr- /fönster magnet: Översikt Dörr/fönster magneten är en magnetisk kontakt, som består av två delar som beskrivs nedanför. 12V 27A Batteri Reed Relä Intern antenn On/Off knapp LED indikator Magnet Kodknapp/panikknapp Installation Montera dörr/fönstermagneten med huvuddelen på karmen och magneten på dörren/fönstret eller omvänt. Det är viktigt att avståndet mellan de två enheterna inte överstiger 10mm. Magneten ska sitta på höger sida av huvuddelen (annars kan inte Reed relät registrera magnetfältet), och ska justeras till botten av huvuddelen. Om magneten inte sitter i linje med botten av huvuddelen, kan det orsaka falsklarm. Se bilden nedan för vägledning: Andra Sensorer: Läs manualen till varje extra sensor för rätt vägledning och installation. Alla manualer finns att ladda ner på vår hemsida. 6.4 Batteribyte Sensorerna indikerar om batterinivån är låg genom att LED lampan, som normalt registrerar aktivitet, lyser konstant. Stäng av sensorn när du ska byta batteri. Byt batteriet och starta enheten igen. Sensorerna behöver inte kodas till huvudenheten igen efter batteribytet. 28

29 Styr larmsystemet Detta avsnitt förklarar hur larmsystemet styrs för både aktivering/inaktivering, samt funktioner vid utlöst larm. 7.1 Aktivering och Inaktivering av Larmsystemet Larmsystemet har tre statuslägen som kan aktiveras med fjärrkontroll, extern knappsats, App, och SMS. Nedan är de tre statuslägena beskrivna: Inaktiverat Aktiverat Skalskydd I detta läge löser alla sensorer ut larmet, förutom de i Bypass Zon. Detta läge aktiveras när du lämnar hemmet. I detta läge löser bara sensorer i 24-tim zon ut larmet. Dvs. alla dörr/fönster magneterna, rörelsesensorerna osv. kommer inte lösa ut larmet, men t.ex. en röksensor i 24-tim zonen löser ut larmet. I detta läge löser bara de sensorer som är satta i skalskyddet ut. Normalt är detta sensorer på dörrar, fönster och kanske sensorer i garage, medan rörelsesensorer inne i hemmet inte löser ut larmet Fjärrkontroll: Aktiverar larmsystem: Sätter larmsystemet i aktiverat läge. Inaktivera larmsystem: Sätter larmsystemet i inaktiverat läge. Skalskydd: Alla sensorer med skalskydd. Panikknapp: Löser ut larmsystemet direkt oavsett vilket läge den är i Knappsats: Läs separat manual för ytterligare info och vägledning. Den finns för nedladdning på vår hemsida. 29

30 7.1.4 SMS: Det är möjligt att styra larmsystemet med SMS på samma vis som inställningar via SMS görs. Nedanför är en lista över SMS som kan användas för att styra larmsystemet. För att se en komplett lista över SMS koder, läs appendix. SMS innehåll: Funktion: #1#1# Sätter larmsystemet i aktiverat läge #1#0# Sätter larmsystemet i inaktiverat läge #1#2# Sätter larmsystemet i Skalskydds läge #30## Får larmsystemet till att skicka ett SMS med status av larm. 7.2 Larm Om en sensor löser ut larmsystemet, så börjar de anslutna sirenerna att tjuta och huvudenheten skickar SMS till alla SMS nummer och ringer upp de telefonnumren i den följd de är sparade SMS vid larm: Larmet skickar ett SMS med information om vilken zon som har löst ut larmet. Om du har gett sensorn ett namn under Zoninställningar, kommer namnet av zonen visas i SMS:et. Därutöver är det möjligt att skriva en text som visas i alla SMS. Det kan vara ert namn eller adress, läs mer under 5.2 Gemensamt SMS innehåll. Larm SMS:et följer följande uppbyggnad: Gemensamt SMS + Zonnummer + Zon namn innehåll Kan redigeras 1-99 Zon Kan redigeras 30

31 7.2.2 Samtal vid larm: Efter att larmet har skickat SMS:en, ringer den upp det första telefonnumret på listan, därefter nummer två osv. Den börjar med nummer ett på listan igen efter att den har ringt det sista. Larmsystemet ringer upp tre rundor innan den slutar ringa, om inte larmet blir inaktiverat innan. Sirenen tjuter i 3 minuter men du kan ställa in sirentiden själv, läs 5.3 Sireninställningar. När larmsamtalet tas emot, spelas det personliga röstmeddelandet upp tre gånger efter varandra. Det är möjligt att när som helst styra larmsystemet via samtal. Medan du har kontakt med larmsystemet kan du trycka in följande kommando för att styra larmet: SMS Kod: Funktion: 1#1# Sätt larmet i aktiverat läge 1#2# Sätt larmet i skalsskyddsläge 1#0# Sätt larmet i inaktiverat läge 4#1# Starta avlyssning 4#0# Stäng av avlyssning 93#1# Starta högtalaren 93#0# Stäng av högtalaren 94#1# Starta Output 1 94#0# Stäng av Output 1 Tänk på! I samband med samtal, är det inte nödvändigt med larmets lösenord före SMS koden. Om avlyssning startar, stäng av sirenen då så att det är möjligt att höra vad som händer i hemmet. 31

32 Kommunikationsinställningar Det är möjligt att göra ett antal inställningar för hur och när larmsystemet ska ringa och/eller skicka SMS. 8.1 Samtal vid larm: Aktivera/Inaktivera samtal vid larm (på som standard) Sätt på/av samtal vid larm med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck O[Larm samtal] på eller av. Tryck [OK] för att skicka SMS Sätt på/av samtal vid larm med SMS Aktivera samtal vid larm: SMS innehåll till huvudenheten Inaktivera samtal vid larm: SMS innehåll till huvudenheten 32

33 8.2 SMS vid larm: Aktivera/Inaktivera SMS vid larm (på som standard) Sätt på/av SMS vid larm med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [Larm SMS] på eller av. Tryck [OK] för att skicka SMS Sätt på/av samtal vid larm med SMS Aktivera SMS vid larm: SMS innehåll till huvudenheten Inaktivera SMS vid larm: SMS innehåll till huvudenheten 33

34 8.3 SMS : Varje gång huvudenheten styrs med SMS eller App, skickar den ett SMS svar (som beskrivs vid varje inställning). För att spara på huvudenhetens SMS saldo, kan detta inaktiveras. (som standard är detta på) Sätt på/av svar från huvudenheten med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [System SMS svar] på eller av. Tryck [OK] för att skicka SMS Sätt på/av svar från huvudenheten med SMS Aktivera SMS svar: SMS innehåll till huvudenheten Inaktivera SMS svar: SMS innehåll till huvudenheten 34

35 8.4 SMS meddelande vid Aktivering/Inaktivering: Larmet kan ställas in till att skicka ett SMS när det blir aktiverat och inaktiverat. Detta funktionen kan vara bra att ha aktiverad om man vill veta när ens barn kommer hem från skolan och liknande. (Denna är på som standard) Sätt på/av SMS meddelande vid Aktivering/Inaktivering med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [SMS vid Akt./Inakt.] på eller av. Tryck [OK] for att skicka SMS Sätt på/av SMS meddelande vid Aktivering/Inaktivering med SMS SMS notifikation på: SMS innehåll till huvudenheten SMS notifikation av: SMS innehåll till huvudenheten 35

36 8.5 Hämta status GSM signal: Man kan skicka ett kommando till huvudenheten om att en statusuppdatering för styrkan på gsmsignalen. Larmet svarar då med ett sms. Signalstyrkan kan vara mellan 0 och 31, där 31 är starkast. Signalen bör ligga över 12 för att kommunikationen ska fungera optimalt Hämta GSM Signal med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck på [Få GSM Status] Hämta GSM Signal med SMS SMS innehåll till huvudenheten är signalstyrkan (00-31) Viktigt: er signalstyrkan (00-31) Signalstyrkan bör vara över 12 för att kunna garantera en stabil kommunikation till GSM nätet. 36

37 8.6 GSM övervakning Vid aktiverad GSM övervakning, kommer huvudenheten att automatiskt skicka ett SMS till dig om GSM signalen kommer under 10 (denna funktion är som standard av) Aktivera/Inaktivera GSM övervakning med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [GSM Signal Övervakning] på/av. Tryck [OK] för att skicka SMS Aktivera/Inaktivera GSM övervakning med App SMS Starta GSM övervakning: SMS innehåll till huvudenheten Stäng av GSM övervakning: SMS innehåll till huvudenheten 37

38 8.2 Gemensamt SMS innehåll Som beskrivet under SMS vid larm, kan en gemensam SMS text skapas som inleder alla SMS larm som larmsystemet skickar ut. Skapa den gemensamma SMS texten genom att skicka SMS till larmsystemet eller registrera texten i App:en Ställ in gemensamt SMS innehåll med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Skriv in det meddelande som önskas bli visat i alla larm SMS:en (max 16 tecken, får inte innehålla Å, Ä eller Ö). Tryck [SET] för att skicka SMS kommandot till huvudenheten Tryck på papperskorgen för att radera Ställ in gemensamt SMS innehåll med SMS SMS innehåll till huvudenheten Tänk på att texten får innehålla max 16 tecken och inte innehålla Å,Ä,Ö. 38

39 Sireninställningar Det finns flera olika inställningar för hur man vill att sirenen ska låta eller bete sig. 9.1 Siren vid larm: Inomhussirenen kan ställas in att tjuta vid utlöst larm. Den går även att inaktivera om man till exempel har husdjurs som skräms utav höga ljud. Om man har köpt till en utomhussiren till larmet så kan denna ställas in att tjuta och blinka vid larm, eller endast tjuta eller endast blinka. Som standard tjuter sirenen vid larm. Se separat manual för utomhussirenen för dessa inställningar Aktivera/Inaktivera inomhussirenen vid larm med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Sätt på/av [Siren vid larm]. Tryck [OK] för att skicka SMS Aktiver/Inaktivera sirenen vid larm med SMS Sätt på sirenen vid larm: SMS innehåll till huvudenheten Stäng av sirenen vid larm: SMS innehåll till huvudenheten 39

40 9.2 Sirentid Sirenen tjuter som standard i 3 minuter. Detta kan ändras efter egen önskan mellan 1-15 minuter Ställ in sirentid med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck in den önskade sirentiden i minuter. Tryck [OK] för att skicka SMS Ställ in sirentid med SMS SMS innehåll till huvudenheten är antalet minuter sirenen ska tjuta. 40

41 9.3 Sirenpip vid Aktivering/Inaktivering När larmsystemet blir aktiverat eller inaktiverat ger sirenen ifrån sig ett pip, för att bekräfta att larmsystemet har blivit aktiverat eller inaktiverat. Som standard är denna funktion på Aktivera/Inaktivera sirenbekräftelse vid larmaktivering/inaktivering med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Slå på/av [Siren pip vid akt./inakt.]. Tryck [OK] för att skicka SMS Aktivera/Inaktivera sirenbekräftelse vid larmaktivering/inaktivering med SMS Aktivera siren bekräftelse: SMS innehåll till huvudenhet Inaktivera siren bekräftelse: SMS innehåll till huvudenhet 41

42 9.4 Panelpip vid Aktivering/Inaktivering När larmsystemet blir aktiverat eller deaktiverat piper huvudenhetens inbyggda högtalare till för att bekräfta att larmet har blivit aktiverat/inaktiverat. Denna funktion är som standard på Aktivera/Inaktivera panelpip vid Lamraktivering/inaktivering med App Tryck på [Allmänna Inställningar]. Tryck på [Sireninställningar]. Slå av/på [Panelpip vid akt./inakt.] Tryck [OK] för att skicka SMS Aktivera/INaktivera panelpip vid larmaktivering/inaktivering med SMS Aktivera panelpip: SMS innehåll till huvudenheten 42

43 Tidsfördröjning 10.1 Inställning av tidsfördröjning Som beskrivet under 3.4 Zoninställningar, finns möjligheten att bestämma vilken/vilka sensorer som ska ha tidsfördröjning aktiverat. Tidsfördröjningen kan ställas in mellan 0 till 99 sekunder. Den ska ställas in för både aktivering och inaktivering av larmet Ställ in fördröjning med App Ställ in fördröjning med SMS Fördröjning vid aktivering: SMS innehåll till huvudenheten Tryck på [Allmänna Inställningar]. Tryck på [Tidsfördröjnings inställningar]. Tryck in den önskade fördröjningen vid aktivering. Tryck [SET] för att skicka SMS Tryck in den önskade fördröjningen för inaktivering. Tryck [SET] för att skicka SMS Fördröjning vid inaktivering: SMS innehåll till huvudenheten är antalet sekunder för önskad tidsfördröjning (00-99). 43

44 Ändra koder och Återställning Larmsystemets lösenord kan alltid ändras vid behov. Om det ändras med Appen så uppdateras informationen automatiskt direkt. Vissa eller alla inställningar kan ändras eller raderas vid behov via appen. Även en total återställning kan göras direkt med hjälp av appen Ändra lösenordet Standardlösenordet är När alla inställningar för larmet är gjorda och allt är uppmonterat så rekommenderas det att lösenordet ändras Ändra lösenord med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck in nuvarande lösenord och sedan nedanför det nya lösenordet. Tryck [Bekräfta] för att skicka SMS Ändra lösenord med SMS SMS innehåll till huvudenheten Viktigt! är det nya lösenordet. Det ska innehålla 6 siffror. 44

45 11.2 Nollställ inställningar Det går att nollställa alla inställningar för de inkodade sensorerna. Sensorer och fjärrkontroller är fortfarande kodade till larmsystemet, men måste få nya zoninställningar Återställ inställningar med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ Inställningar] Återställ inställningar med SMS SMS innehåll till huvudenheten 45

46 11.3 Radera alla zoner Det är möjligt att radera alla zoner. Alla kodade sensorer kommer då bli raderade från huvudenheten. Alla andra inställningar är kvar och fjärrkontrollerna är fortfarande kodade till larmsystemet Radera alla zoner med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ Zoner] Radera alla zoner med SMS SMS innehåll till huvudenheten 46

47 11.4 Radera alla fjärrkontroller Radera alla fjärrkontroller. Alla sensorer och inställningar är fortfarande kvar och kodade till huvudenheten Radera alla fjärrkontroller med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ Fjärrkontroller] Radera alla fjärrkontroller med SMS SMS innehåll till huvudenheten 47

48 11.5 Nollställ allt Återställer allt till ursprungsinställning. Alla sensorer, fjärrkontroller och inställningar blir raderade från huvudenheten Återställ allt med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ All t] Återställ allt med SMS SMS innehåll till huvudenheten 48

49 Nollställ allt Manuellt I vissa fall måste man nollställa hela larmsystemet manuellt. Detta görs på följande sätt: Sätt ON/OFF knappen på OFF. Tryck in REC och RF knapparna och håll dem intryckta under hela proceduren. Sätt ON/OFF knappen tillbaka på ON. Status LED blinkar först med kort intervall, vartefter alla lamporna lyser. Dessa blinkningar ska upprepas två gånger innan systemet är helt nollställt. Först när de två blinkningarna är genomförda så ska REC och RF knapparna släppas. 49

50 Appendix 12.1 Vanliga frågor Se vår hemsida för vanliga frågor kring larmsystemet Lista över SMS koder Typ SMS Kod Funktion Fabriksinställning Styrning Kommunikation 1#1# Aktivera larmsystem System armed 1#2# Skalskydd Home armed 1#0# Inaktivera larmsystem System disarmed 30## Hämta systemstatus System armed Home armed System disarmed 32## Kontrollera GSM signal GSM Signal: ## Ställ in samtalsnummer 1 IMEI: char. IMEI 12#1# Larm SMS på Alarm SMS Enabled På 12#0# Larm SMS av Alarm SMS Disabled 15#1# Larm samtal på Alarm Phone Call På Enabled 15#0# Larm samtal av Alarm Phone Call Disabled 42#1# SMS svar på SMS reply: ON På 42#0# SMS svar av SMS reply: OFF 43#1# SMS vid aktivering/inaktivering på 43#0# SMS vid aktivering/inaktivering av SMS Motification for Arm/disarm: ON SMS Motification for Arm/disarm: OFF 99## Radera gemensamt SMS innehåll Common SMS content deleted 99#xxxxxx# Välj gemensamt SMS innehåll Common SMS content set to: xxxxxx 17#1# GSM signalövervakning på GSM Signal Monitor Enabled 17#0# GMS signalövervakning av GSM Signal Monitor Disabled Av Av 50

51 Samtalsnummer SMS Telefonnummer 50## Hämta samtalsnummer status See Remote Operation in the manual 60## Hämta SMS nummer status See Remote Operation in the manual 51#xxxxx# Spara samtalsnummer 1 Call phone number 1: xxxxx 52#xxxxx# Spara samtalsnummer 2 Call phone number 2: xxxxx 53#xxxxx# Spara samtalsnummer 3 Call phone number 3: xxxxx 54#xxxxx# Spara samtalsnummer 4 Call phone number 4: xxxxx 55#xxxxx# Spara samtalsnummer 5 Call phone number 5: xxxxx 51## Radera samtalsnummer 1 Call phone number 1 deleted 52## Radera samtalsnummer 2 Call phone number 2 deleted 53## Radera samtalsnummer 3 Call phone number 3 deleted 54## Radera samtalsnummer 4 Call phone number 4 deleted 55## Radera samtalsnummer 5 Call phone number 5 deleted 61#xxxxx# Spara SMS nummer 1 SMS phone number 1: xxxxx 62#xxxxx# Spara SMS nummer 2 SMS phone number 2: xxxxx 63#xxxxx# Spara SMS nummer 3 SMS phone number 3: xxxxx 64#xxxxx# Spara SMS nummer 4 SMS phone number 4: xxxxx 65#xxxxx# Spara SMS nummer 5 SMS phone number 5: xxxxx 61## Radera SMS nummer 1 SMS phone number 1 deleted 62## Radera SMS nummer 2 SMS phone number 2 deleted 63## Radera SMS nummer 3 SMS phone number 3 deleted 64## Radera SMS nummer 4 SMS phone number 4 deleted 51

52 Sireninställningar Nytt lösenord och nollställ Fördröjning 65## Radera SMS nummer 5 SMS phone number 5 deleted 11#1# Siren vid larm på Siren when alarming enabled 11#0# Siren vid larm av Siren when alarming disabled 35#xx# Ställ in sirentid Siren ringing time set to: 01 minutes 40#1# Starta trådlös sändare Wireless Transmission Control: ON 40#0# Stäng av trådlös sändare Wireless Transmission Control: OFF 41## Ställ in trådlös kryptering Wireless Siren Coding Encryption:xxxx 48#1# Sirenpip vid aktivering/inaktivering på 48#0# Sirenpip vid aktivering/inaktivering av Arm/disarm siren: ON Arm/disarm siren: OFF På 3 minuter 31#xxxxxx# Välj nytt lösenord Password set to: xxxxxx #0# Radera alla inställningar förutom kodning All settings except coding information deleted 36#1# Radera alla zoner Alle defence zone deleted 36#2# Radra alla fjärrkontroller All remote controls deleted # # Nollställ allt System reset 44## Ställ in tidsfördröjning Arm Delay Time: xx 0 aktivering (00-99sek) seconds sekunder 45## Ställ in tidsfördröjning inaktivering (00-99sek) Disarm Delay Time: xx seconds Av FFFF På 0 sekunder Sabotagekontakt 98#1# Panel sabotagekontakt på Alarm panel tamper switch enabled 98#0# Panel sabotagekontakt av Alarm panel tamper switch disabled Av 52

53 Trådlösa inställningar Trådbundna inställningar 38#AA#B#C# Ställ in zontyp och skalskydd AA: B: 1-4 1:24 hours defense zone 2:real-time defense zone 3:delay defense zone 4:bypass defense zone C: 0-1 1:valid when home arm 0:invalid when home arm Zone 08 set to delay zone type and invalid when home arm, send: #08#3#0# Reply: Zone:08 Defense Zone Type: Delay defense zone Home Arm Defense Zone: invalid 39#AA#xx# Namnge zon AA: 01-99;xx: User defined content, to set user defined SMS content for zone 08 to gas leakage, send SMS: #39#08#gas leakage# 95#1# Ställ in trådad zon 97 till NO Z1 97 defense zone set to: NO 95#0# Ställ in trådad zon 97 till NC Z1 97 defense zone set to: NC 96#1# Ställ in trådad zon 98 till NO Z1 98 defense zone set to: NO 96#0# Ställ in trådad zon 98 till NC Z1 98 defense zone set to: NC 97#1# Ställ in trådad zon 99 till NO Z1 99 defense zone set to: NO 97#0# Ställ in trådad zon 99 till NC Z1 99 defense zone set to: NC NC NC NC NC NC NC 53

54 94#1# Starta output 2 Relay P2: ON OFF 94#0# Stäng output 2 Relay P2: OFF 54

55 12.2 Huvudenhetens Specifikationer Arbetsspänning 12V/1,2A Genomsnitts ström 65mA Arbetstemperatur 0-50 grader C GSM frekvens 850/900/1800/1900MHz Trådlös frekvens 433MHz Trådlös kommunikations moduleringsmod ASK Trådlöst avstånd 80 meter utan hinder (10-15 med) Adapter inputspänning AC V Antal stöttade trådbundna zoner 3 Antal stöttade trådlösa zoner 96 Batteri backup 7,4V 1000mAh (ca. 8 timmar utan strömförsörjning) Skulle du någonsin ha några frågor om larmsystemet, tveka inte att skriva till oss på eller ring oss på ( ). Homealarm.se förbehåller sig rätten utav stav-, tryckeri-och fel formulering Copyright av denna manual: HomeAlarm
