HomeSecure GSM-AD-003 Version nr: 2

Transkript

1 1

2 Index Index... 2 Introduktion Beskrivning av de olika funktionerna i larmsystemet Funktioner... 4 Installation av Larmsystemet Planering före installation Förbered huvudenheten... 7 Anslut GSM antennen och sirenen... 7 Sätt in SIM kortet Nollställ larmsystemet Spara telefonnummer Radera/spara över telefonnummer Kodning av enheter Förbered kodning av trådlösa sensorer Kodning av sensorer i den yttre zonen Kodning av fjärrkontroller Kodning av sensorer i den inre zonen Anslutning av trådbundna enheter Manövrering av larmsystemet Förklaring av Huvudenheten Styr larmsystemet Fjärrkontroll Styrning av larmsystemet med SMS Knappsats Styr larmsystemet med App Larm Larm SMS vid larm Uppringning vid larm Inställningar Namnge sensorer Sireninställningar Ändra larmsystemets kod Avancerade funktioner Inaktivering/Aktivering av en enskild zon Kodning av fler än 16 trådlösa enheter Trådbundna Output Appendix Specefikationer SMS Koder

3 7.3 Falsk Larm Standardkomponenter och valfria komponenter De grundläggande uppsättning innehåller: Följande kan köpas separat: Tekniska specifikationer: GSM-AD-003 enheten: Extern Larm Siren: Trådlösa dörr/fönster sensorer (dörr/fönster kontakter): Trådlös Rörelse sensor: Fjärrkontroll: Trådlös knappsats

4 Introduktion 1.1 Beskrivning av de olika funktionerna i larmsystemet HomeSecure BASIC larmsystem säkrar ditt hem, samtidigt som den är otroligt simpel och användarvänlig installation och användning. Systemet är fullständigt trådlöst, dvs. att det inte behövs dra kablar för att installera systemet. HomeSecure BASIC systemet har 16 trådlösa zoner och 3 trådbundna zoner. Det smarta med detta system är, att sensorerna kan delas upp i så kallad skalsäkring eller zon uppdelning. Huvudenheten har ett inbyggt UPS (batteri), så att larmet är fortfarande aktivt även om tjuven bryter strömmen. Om strömmen till huvudenheten blir bruten, kommer huvudenheten skicka en varning genom SMS, och du kommer även få ett SMS när strömmen kommit tillbaka till huvudenheten. Larmsystemet stöttar både 220V och 12V 1.5AMP. En installation i ett sommarhus eller båt är möjligt med hjälp av ett 12V 1.5 AMP batteri. 1.2 Funktioner 16 trådlösa zoner (kan utökas utan extra tillbehör) och 3 trådbundna zoner Skalsäkring Skickar SMS och uppringning vid larm genom GSM nätet. Stöttar både GSM/CDMA mobiltelefoner för bruk i land utan GSM Upp till 5 telefonnummer, som får både SMS och uppringning vid larm Inbyggd strömövervakning, få SMS när strömmen går i huset Inbyggd panikknapp i fjärrkontrollen Kan styras med SMS, iphone och Android App Inget fast telefonnät är nödvändigt, fungerar uteslutande över GSM nätet Relä-utgång, du kan styra elinstallationer genom en relä box med SMS, i Phone och Android App Tre ingångar till trådbundna sensorer 4

5 Installation av Larmsystemet Efter att du har packat upp larmsystemet och säkrat dig om att alla komponenterna är där, så rekommenderar vi att du installerar larmsystemet på följande vis: 1 Planera installationen 2 Förbered huvudenheten 3 Nollställ larmsystemet 4 Spara telefonnummer 5 Registrera de trådlösa enheterna 6 Gör de nödvändiga testerna för att säkra dig, att larmsystemet fungerar korrekt 7 Montera huvudenheten och trådlösa enheterna permanent Härefter är larmsystemet klart att använda. Se de övriga menypunkterna för att bli bekant med larmsystemets egenskaper och inställningsmöjligheter, för att det ska fungera som det önskas. 5

6 2.1 Planering före installation Före själva installationen börjar, så rekommenderas det att göra en skiss över huset och därefter finna ut, var huvudenheten och de trådlösa sensorerna ska placeras. När du beslutar dig för placering av enheterna, är det viktigt att överväga följande: 1 Placera huvudenheten på ett ställe, där det är enkelt att få tillgång till ström 2 Huvudenheten bör placeras, där det finns stark GSMN signal 3 Välj placering av de trådlösa enheterna efter följande guide: Montera huvudenheten så centralt som möjligt i förhållande till de trådlösa sensorerna Undgå installation i närheten av störningskällor eller radio störande enheter, t.ex. aircondition, element eller brytare Minimera avståndet mellan huvudenheten och de trådlösa enheterna Minimera antalet hinder mellan huvudenheten och de trådlösa enheterna Metalbaserade byggmaterial, som t.ex. stålarmerade betongväggar, kommer att minska de trådlösa enheternas signalstyrka 6

7 2.2 Förbered huvudenheten Anslut GSM antennen och sirenen Den medföljande GSM antennen skruvas på, ovan på huvudenheten. Var försiktig, skruva den inte för hårt. Anslut - kabeln till grunduttaget (markerat med en symbol) och + kabeln till Sirenuttaget (markerat med en symbol). Du kan bara ansluta en inomhus siren per larmsystem. 7

8 Sätt in SIM kortet Där ska vara insatt ett SIM kort för att GSM och SMS funktionerna ska fungera. SIM kort korthållaren trycks ut genom att trycka på den lilla gula knappen med en kulspetspenna eller något liknande. Sätt SIM kortet in i korthållaren och tryck den försiktigt tillbaka. Metall delen på SIM kortet ska vara vända nedåt. Titta så att SIM kortet ligger helt slätt i korthållaren, innan den trycks in på plats. SIM kortet ska placeras rätt, innan larmsystemet kan sättas igång. 8

9 2.3 Nollställ larmsystemet Följ stegen nedanför, för att nollställa larmsystemet: Testa att larmsystemet har blivit nollställt korrekt. Vänta tills Status dioden blir grön och försök då att aktivera larmsystemet med en fjärrkontroll. Om larmsystemet reagerar, så är det inte korrekt nollställt. Dvs. fjärrkontrollen ska inte fungera till larmsystemet efter nollställning. 9

10 2.4 Spara telefonnummer Det ska sparas ett eller flera telefonnummer, som blir uppringda och får SMS vid larm. För att spara telefonnummer ska det skickas ett SMS till larmsystemet (alltså till det telefonnummer på SIM kortet i huvudenheten) som beskriv nedanför. Där kan sparas upp till fem nummer, som både får SMS och blir uppringda vid larm. 10

11 Radera/spara över telefonnummer Önskar du ändra eller radera ett telefonnummer från listan, skickar man bara ett SMS som visas ovan med det nya telefonnumret till samma plats, eller inget nummer alls för att radera. Se nedanstående exempel: 2.5 Kodning av enheter Enheter avser till sensorer, sirener, fjärrkontroller osv. Där är två slags enheter: Trådlösa och trådbundna. För att de trådlösa enheterna ska kunna arbeta tillsammans med huvudenheten, så är det nödvändigt att först att koda dem, som beskrivs nedanför. Trådbundna enheter ska anslutas till huvudenheten med kabel, som beskriv i detta avsnitt. Förbered kodning av trådlösa sensorer HomeSecure BASIC larmsystem har en såkallad skalsäkrings funktion. Dvs. det är möjligt att dela upp sensorerna i en inre zon och en yttre zon. Det är möjligt att inaktivera den inre zonen oberoende av den yttre zonen. Normalt så placerar man Rörelse sensorerna i den inre zonen, så att de kan inaktiveras under natten, medan dörr/fönster sensorerna, samt Rök sensorn, Gas sensorn fortfarande är aktiverade. 11

12 Sensorerna skickar en signal till larmsystemet, när de blir utlösta och larmsystemet registrerar då sensorn. Utlös sensorerna, som de normalt utlöser larmsystemet på. Alltså rör handen framför en rörelse sensor, ta bort magneten från dörr/fönster sensorn osv. när de ska kodas. De trådlösa enheterna tilldelas ett zon nummer, när de blir kodade. Där är 16 zoner och enheterna blir tilldelade ett zon nummer i takt med att de blir kodade. Dvs. den första enheten får nummer1, nästa får nummer 2 osv. Vid larm kan man identifiera den sensorn, som har utlös larmsystemet genom det nummer som står i SMS beskedet. 12

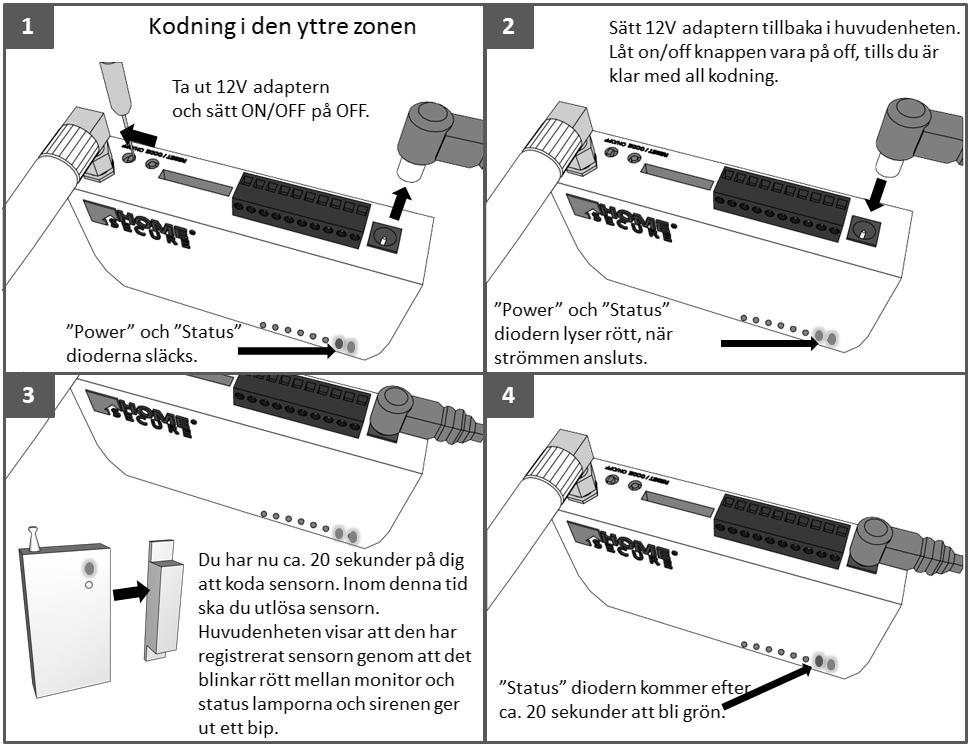

13 Kodning av sensorer i den yttre zonen 13

14 Kodning av fjärrkontroller 14

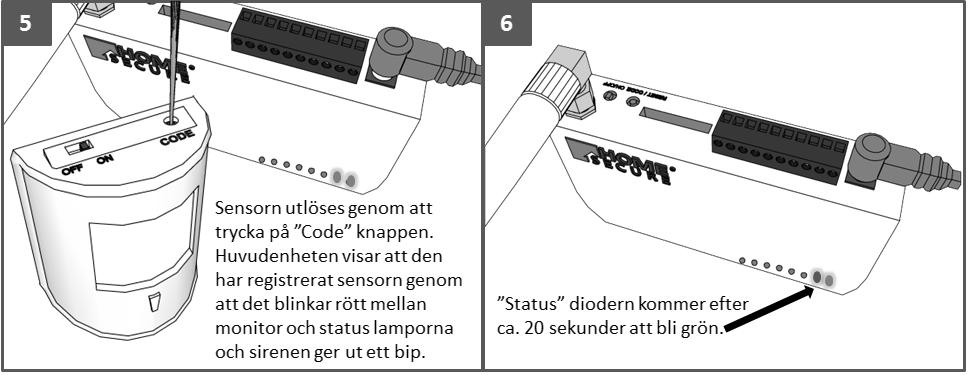

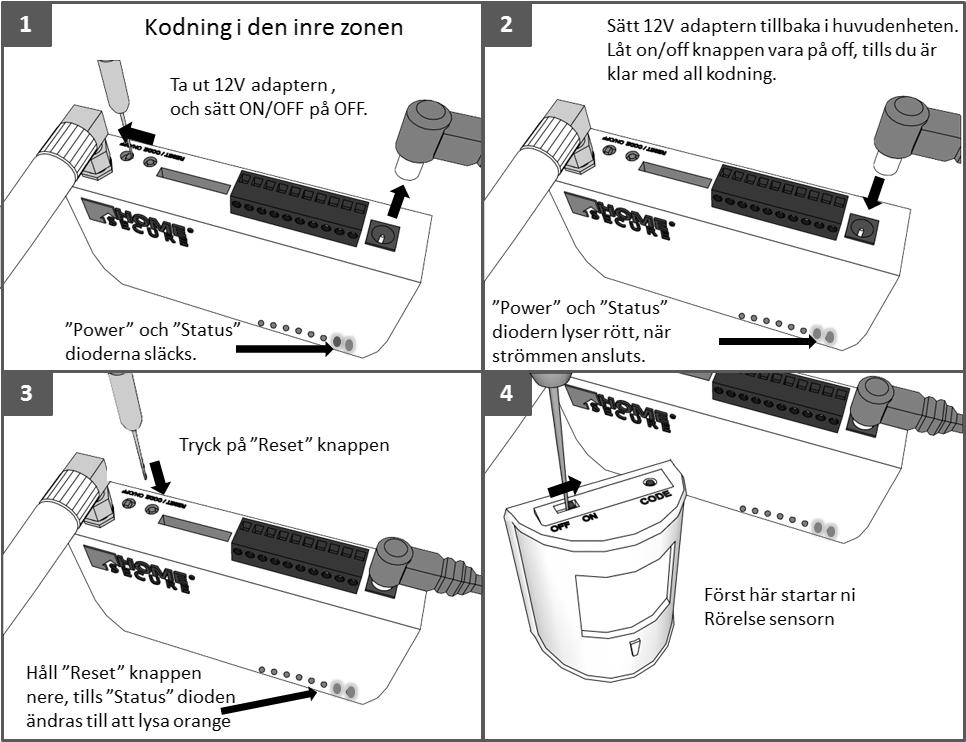

15 Kodning av sensorer i den inre zonen 15

16 Anslutning av trådbundna enheter Det finns 3 ingångar för att ansluta trådbundna sensorer till larmsystemet, märkta på huvudenheten som I1, I2 och I3. Ingångarna är självständiga och kan slås till och från individuellt (Se punkten Systemkommando, Aktivering/Inaktivering av zoner) Zonerna till de trådbundna heter 21, 22 och 23 och svarar till input portarna I1, I2 och I3 i den följden. Du kan ansluta fler än en sensor per ingång, genom att göra en seriekoppling. Den totala serieresistansen får inte överstiga 22ohm. Ingångarna fungerar standard som NO kontakter (normally open). Detta kan ändras till NC (normally closed) genom att skicka ett SMS till larmsystemet med följande innehåll ( är standardkoden, som kan ändras): 16

17 Manövrering av larmsystemet 3.1 Förklaring av Huvudenheten Nedanför beskrivs vad LED dioderna på huvudenheten framsida samt in- och utgångar betyder. 17

18 3.2 Styr larmsystemet HomeSecure Basic kan styras genom fjärrkontroll, SMS (och iphone/android App) samt knappsats. Fjärrkontroll Var gång larmsystemet styrs via fjärrkontroll (eller knappsats) kommer sirenen bekräfta med ett eller två bip. Om detta önskas slås ifrån se under Siren inställningar. 18

19 Styrning av larmsystemet med SMS Utöver de medföljande fjärrkontrollerna, så är det också möjligt att styra larmsystemet genom att skicka SMS till SIM kortet i huvudenheten. I nedanstående exempel så är PIN koden , men denna kan ändras. Du kan även också få tre olika status besked fån larmsystemet: Knappsats Det är möjligt att aktivera/inaktivera HomeSecure Basic med en trådlös knappsats som kan kodas till larmsystemet på samma sätt som fjärrkontrollen. Läs mer om detta i knappsats manualen som följer med här. 19

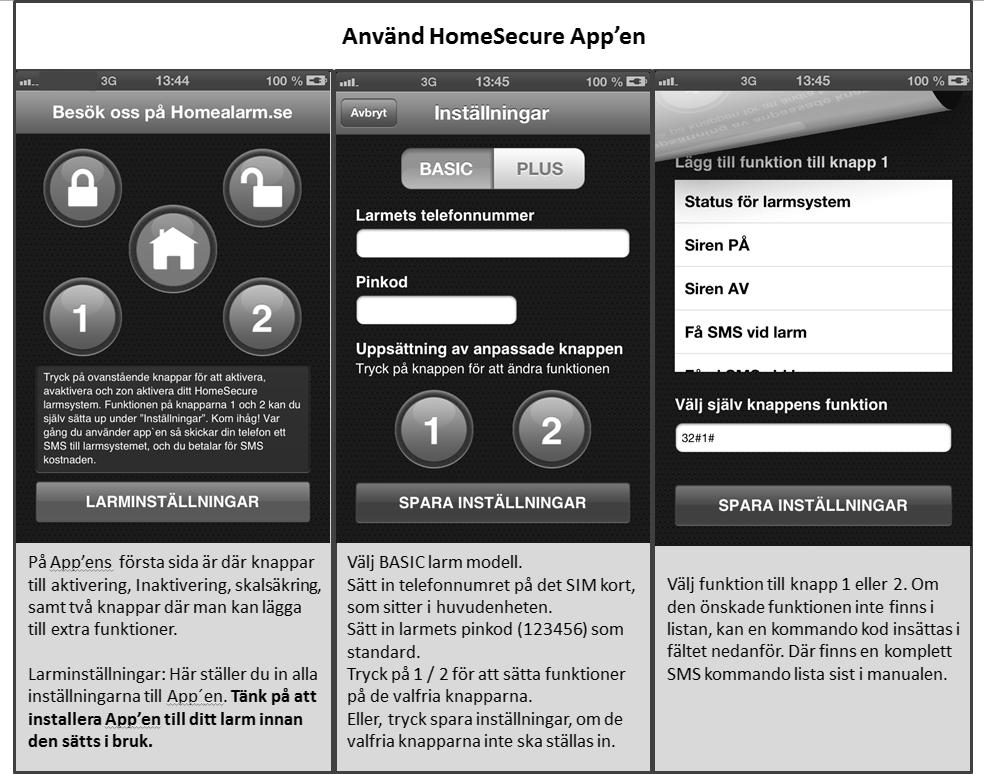

20 Styr larmsystemet med App HomeSecure App en kan laddas ner från Apple s App Store och Google Play. Där är också en länk på HomeAlarm s hemsida under Download : Efter instalaltionen är det viktigt att testa så att App en fungerar till HomeSecure Basic. 20

21 Larm 4.1 Larm Om en sensor blir utlöst, medan larmsystemet är i aktiverat tillstånd (eller en sensor i den yttre zonen blir utlöst medan larmsystemet är skal säkrat), kommer det skickas SMS till de sparade mobilnumren. Efter att larmsystemet har skickat SMS, kommer den börja ringa upp det första telefonnumret på listan. Om den första telefonnumret inte svarar, kommer larmet ringa upp nästa nummer på listan. Det rekommenderas att de personer som får SMS/uppringning vid larm, sparar larmsystemets telefonnummer i deras telefon, så att de direkt kan identifiera det SMS/uppringning de får från larmsystemet, t.ex. namn Larm. 4.2 SMS vid larm Vid larm skickar larmsystemet SMS till de fem sparade numren. SMS en innehåller information om vilken larm zon, som har utlöst larmet. SMS beskeden innehåller Wireless Activated efterföljt av zon numret på den sensor, som har utlöst larmet. I detta exempel är det sensor nummer 1- Alltså den första sensorn, som blev kodad. Det är möjligt att namnge de 6 första sensorerna till HomeSecure Basic larm. Vid larm, kommer SMS beskedet innehålla det namn du gett den. I detta exempel är den sensor som blivit kodad först fått namnet Ytterdorren. Med zon nummer inom parantes efter namnet. 21

22 4.3 Uppringning vid larm Vid larm ringer larmsystemet upp till det första numret, efter att alla SMS har blivit skickade. Om den första personen på listan inte svarar, ringer larmsystemet vidare till nästa telefonnummer på listan. När man svarar larmsystemets uppringning, kommer larmsystemet automatiskt starta den inbyggda mikrofonen i huvudenheten, så man kan höra vad som sker (om sirenen blir avstängd, se nedanför). Det är också möjligt, att använda sig av några koder för att styra larmet genom uppringning: Funktion Aktivera 1#1# Inaktivera 1#0# Skalsäkring 1#2# Siren vid larm Till 11#1# Från 11#0# Kod Ovanför är standard PIN-koden använd. Den kan bytas. Under larm uppringning, är det möjligt att trycka in en av ovanstående koder för att inaktivera, skalsäkring, aktivera (om larmsystemet har blivit inaktiverat) och slå ifrån sirenen. 22

23 Inställningar 5.1 Namnge sensorer 1-6 De enheter som är kodade till zon 1-6, kan tilldelas ett namn. Vid larm kommer detta namn att visas i SMS et, som larmsystemet skickar ut till de telefonnummer som sparats. Detta namn kommer att stå i SMS et istället för Wireless (01-06). För att ändra namnet på en sensor, ska det skickas ett SMS till larmsystemet (alltså det nummer som SIM kortet i huvudenheten har) med nedanstående innehåll: 23

24 5.2 Sireninställningar Som standard vid larm startar sirenen (om där är en trådlös utomhus siren, gäller sireninställningarna också för denna), och ger bekräftelse bip vid aktivering, inaktivering och skalsäkring. För att ändra dessa inställningar, kan nedanstående SMS kommandon användas. Skicka ett SMS till det nummer, som SIM kortet i huvudenheten har. 5.3 Ändra larmsystemets kod Det rekommenderas att man efter installationen ändrar standardkoden, som är , till en kod man själv väljer ut. Detta gör man för att optimera säkerheten. Skicka ett SMS med följande innehåll till larmsystemet: 24

25 Avancerade funktioner 6.1 Inaktivering/Aktivering av en enskild zon Det är möjligt att inaktivera en enskild zon och efterföljande aktivera den igen. Ett bekräftelse SMS blir skickat tillbaka från larmsystemet, som liknar det enhets status besked. N betyder aktiv FF betyder inaktiv. 25

26 6.2 Kodning av fler än 16 trådlösa enheter HomeSecure Basic har 16 trådlösa zoner, som var normalt innehåller en trådlös enhet. Om man har fler än 16 trådlösa enhet som ska kodas till larmsystemet, så är det möjligt att koda fler än en enhet till varje zon. Detta gör att du kan ha fler än 16 enheter till ditt larmsystem. Detta är möjligt med Dörr/Fönster sensorerna och Rörelse sensorerna. Genom att gruppera sensorer av samma typ, kan det kodas upp till 9 sensorer i en zon. Nedanför följer proceduren för Dörr/Fönster sensorer, men det är exakt samma sak för Rörelse sensorerna. 1. Dela upp sensorerna som de ska grupperas. Tänk på att högst 9 i varje grupp och de ska vara samma typ av sensor (Dörr/fönster sensorer eller Rörelse sensorer). I detta exempel är det tre Dörr/Fönster sensorer. 2. Öppna sensorerna och hitta den med minst Jumpers (Se bilden på nästa sida). Denna sensor kallas Master Sensor. Där är bara 6 Jumpers på Master Sensorn, medan där är 7st och 8st på de två andra sensorerna. 3. Placera de två Dörr/Fönster sensorernas Jumpers på samma platser som i Master Sensorn (Se nästa sida) 4. Bara Master Sensorn ska kodas till larmsystemet, resten av sensorerna i gruppen blir automatiskt kodade till larmsystemet. 26

27 27

28 6.3 Trådbundna Output HomeSecure Basic har ett inbyggt relä och tre styrda utgångar. Reläet har NO (Normally Open) kontakter mellan port 3 och 4. De är markerade med en kontaktsymbol. Detta relä aktiveras vid larm och stänger kontakten efter 3min. Reläet kan kopplas på eller av genom SMS styrning (App fungerar också). Se nedanför. Reläkontakten i huvudenheten får för säkerhetsbestämmelser inte vara i direkt anslutning med en krets över 50 volt, men kan användas till styrning av säkerhetsgodkända (CE märkt) material. De tre styrda utgångarna O1, O2 och O3 är inte larm aktiverade, men kan var och för sig öppnas och stängas, via SMS styrning (App). Se nedanför. Styrutgången ger ut vid tändning en styrspänning på ca plus 3volt mellan deras utgångar (O1, O2 och O3) och port 1 (jord). De kan alla ge ut några milli amperer. Utgångarna är kortslutningssäkra med ett mindre motstånd på 100 ohm och en serie-fel ströms diod. De är beräknade till att styra strömförstärkande elektronik i t.ex. en reläbox, där kan tända och släcka elektronisk utrustning. Utrustning med markspänning över 50 V, t.ex. 230 V, gäller också krav på säkerhetsgodkänd utrustning. Anslut relä/styrutgång på följande vis: Det är möjligt att styra både reläet och de tre utgångarna med SMS. Skicka ett SMS till larmsystemet med nedanstående innehåll för att starta och stänga de följande utgångarna: 28

29 Appendix 7.1 Specefikationer GSM-AD-003 Huvudenhet Matningsspänning DC 12V Drift spänning DC 7,2V Medel effekt Ca. 0,2 AMP Trådlös mottagnings avstånd <= 100 meter Arbetsfrekvens 433,92 MHZ, GSM MHZ Arbetsspänning DC 12V, AC 220/110V Arbetstemperatur -10 C til +40 C Extern Siren Lydstyrke 110 db Arbetstemperatur -10 C til +40 C Fuktighet <= 90 % relativ fugtighet 29

30 7.2 SMS Koder Funktion Kode Exempel Aktivera 1#1# Inaktiver 1#0# Skalsäkring 1#2# Systemstatus # Enhets status #30## Kontaktstatus #50## Siren vid larm På 11#1# Av 11#0# SMS vid larm På 12#1# Av 12#0# Uppringning vid larm Ändra PIN-koden Aktiverings bip vid Aktivering Aktiverings bip vid Inaktivering Aktiverings bip vid Skalsäkring På 15#1# Av 15#0# 31#önskad kod(0-6 siffror)# På 21#1# Av 21#0# På 22#1# Av 22#0# På 23#1# Av 23#0# Inaktivera var zon för sig 39#01-16/21-23# #31#654321# Koden blir ändrad från till #39#03# Sensorn som är kodad i zon 3 blir inaktiverad, och utlöser inte larmet. Aktivera var zon för sig 38#01-16/21-23# #38#03# Sensorn som är kodad i zon 3 blir aktiverad, och utlöser larmet. Ändra namn på Zon 1 Ändra namn på Zon 2 Ändra namn på Zon 3 Ändra namn på Zon 4 Ändra namn på Zon 5 Ändra namn på Zon 6 81#namn (0-20 tecken)# 82#namn (0-20 tecken)# 83#namn (0-20 tecken)# 84#namn (0-20 tecken)# 85#namn (0-20 tecken)# 86#namn (0-20 tecken)# #81#altandorr# Om denna sensor utlöser larmet, kommer SMS beskedet säga "altandorr (01) Activated" 30

31 Ändra Trådbunden Inputsignal, I1 Ändra Trådbunden Inputsignal, I2 Ändra Trådbunden Inputsignal, I3 Starta/Stäng för Output1 Starta/Stäng för Output2 Starta/Stäng för Output3 Starta/Stäng för Reläutgång NO 95#0# NC 95#1# NO 96#0# NC 96#1# NO 97#0# NC 95#0# Starta 91#1# Stäng 91#0# Starta 92#1# Stäng 92#0# Starta 93#1# Stäng 93#0# Starta 94#0# Stäng 94#1# Status för input/output av elektriska apparater #90## Tänk på! Före alla SMS koder ska PIN-koden vara efterföljt av #. Som standard är PIN-koden , så före var SMS kod, ska där läggas till #. 31

32 7.3 Falsk Larm Falskt larm är något som kan hända för nya användare. För att man ska kunna känna sig riktigt trygg vid larmet, är det viktigt att man ska dessa falska larm förvinner så snabbt som möjligt. Vi rekommenderar att du testar larmsystemet ungefär en vecka innan det tas i bruk. Genom att göra detta kommer du att minimera risken för att få falsklarm om du är bortrest. Fel uppsättning av Rörelse sensor En sensor är kodad i fel zon eller båda zonerna Rörelse sensor med husdjursimmunitet Dörr/Fönster sensor Radiostörning och annat trådlös störning UPS Batteri Problem Fel placering av rörelse sensorn kan skapa falsklarm. Om sensorn riktas mot ett fönster, där den blir utsatt av direkt solljus eller rörelse utanför fönstret, kan utlösa larmet. Om t.ex. en rörelse sensor är kodad i både den yttre och inre zonen, eller att en dörr/fönster sensor är kodad i den inre zonen istället för den yttre zonen. Rörelse sensorn med husdjursimmunitet har bara minskad känslighet i den nedre delen av avkänningsfältet. Husdjur som klättrar i gardiner eller hoppar upp i möbler, kan därför resultera i falsklarm. Om avståndet mellan magneten och dörr/fönster sensorn är för långt, kan små vibrationer utlösa larmsystemet. Radiostörningar och trådlösa signaler från andra trådlösa produkter, kan i några fall utlösa larmet eller störa ut signalen mellan enheterna och huvudenheten Töms UPS batteri, som sitter i huvudenheten, kommer larmsystemet sända SMS och ringa upp. Lösning Se till så att inte rörelse sensorn riktas direkt mot fönster, så att den inte kan upptäcka rörelse eller få direkt solljus. Nollställ larmsystemet och koda alla sensorerna igen. Det är viktigt att bara den sensorn som kodas är igång. Justera vinkeln på rörelse sensorn efter dit husdjur. Tänk på att testa installationen igenom, innan larmsystemet börjar användas. Placera magneten närmare dörr/fönster sensorn. Försök att flytta huvudenheten och/eller sensorerna till en ny plats, för att komma ifrån radiostörningen eller andra trådlösa elektroniska produkter Säkra dig om att huvudenheten får konstant ström. 32

33 Standardkomponenter och valfria komponenter De grundläggande uppsättning innehåller: 1 GSM-AD-003 Huvudenhet inkluderar en inbyggd backup batteri. 1 Trådlös Rörelse sensor utan antenn 1 Trådlös Dörr/Fönster sensor 2 Fjärrkontroller 1 Antenn 1 Trådbunden siren 110 db/0,3m 1 12V Strömadapter 1 Svensk Manual 6 Larm sticker Följande kan köpas separat: Rörelse sensorer Rökdetektor Panik knapp Dörr/fönster sensorer Fjärrkontroller LPG gas sensorer Utomhus siren Utomhus antenn Trådlös signal förstärkare (förbättrar signalen mellan alla sensorer och huvudenheten) Översvämnings sensorer Relä box för styrning av elektriska apparater Alla trådlösa tillbehör kan köpas på 33

34 Tekniska specifikationer: GSM-AD-003 enheten: Volt: DC 12V Driftspänning: DC 7,2 V Genomsnitt Tomgångsspänning: AC 0,2 AMP Trådlöst mottagnings avstånd: <= 100m (I en rak luftlinje utan några hinder) Frekvens: 433, 92 MHZ, GSM MHZ. Volt: DC 12V, AC 220/110V Drivtemperatur: -10C till +40C Extern Larm Siren: Volym: 110 db Drifttemperatur: -10C till +40C Luftfuktighet: <= 90% RH. Trådlösa dörr/fönster sensorer (dörr/fönster kontakter): Volt: DC 12V Ihållande Power Load <= 20mA Transmission Power Load <= 15mA Transmission Frekvens: 433MHz +/- 0,5 MHz Transmission Distans: Om inga hinder, 40m Drifttemperatur: -10 o C till +40 o C Luftfuktighet: <= 90% Relativ fuktighet Trådlös Rörelse sensor: Transformator: DC 12V (9V batteri inuti) Ihållande Power Load: <= 10mA Transmission Power Load: <= 20mA Sändningsfrekvens: 433 MHZ +/- 0,5 MHZ Överföringsavstånd: Om inga hinder, 40m Hastighetssignalen: 0.3 till 3m/s Sensorns räckvidd: 5 till 12 m Sensorns omfång: horisontell 110, vertikal 60 Drifttemperatur: -10 o C till +40 o C Luftfuktighet: <= 90% Relativ fuktighet Fjärrkontroll: Transformator: DC 12V (DC 12V batteri inuti) Sändareffekt: <= 15mA Sändningsfrekvens: 433 MHZ +/- 0, 5 MHZ Överföringsavstånd: Om inga hinder, 40 m 34

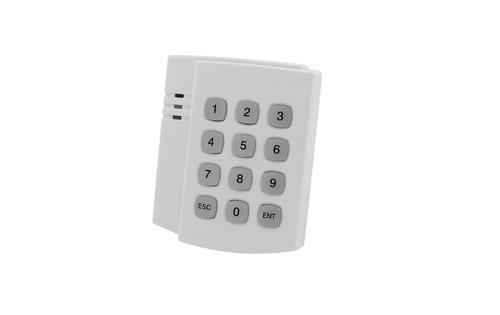

35 Trådlös knappsats Om du vill använda en trådlös knappsats till larmsystemet, kan du placera den trådlösa knappsatsen bredvid dörren och montera en Rörelse sensor som pekar bort från knappsatsen. Genom att göra detta kan du gå in genom dörren utan att aktivera larmsystemet. Du sätter upp den trådlösa knappsatsen på följande sätt: 12v 23A batteriet är ej uppladdningsbart När strömadaptern är inkopplad i knappsatsen, kommer det lysa en röd lampa till höger på knappsatsen. När strömadaptern är inkopplad så kommer inte batteriet brukas. Om strömmen till huset försvinner, kommer batteriet automatiskt gå in och ersätta strömadaptern. Knappsatsen ska kodas med baksidan påmonterad. VIKTIGT! Den trådlösa knappsatsen ska kodas till huvudenheten och ändra pinkoden innan knappsatsen monteras på en vägg. Efter att knappsatsen har blivit kodad till larmsystemet och skall monteras på en vägg, tänk då på att stänga av larmsystemet. ON/OFF skal vara på OFF och strömadaptern ska tas ur. Installation: 1. Tillslut den medföljande 9V strömadaptern till den trådlösa knappsatsen. 2. På baksidan av knappsatsen inne i hålet sitter där en liten blå knapp. Tryck in denna knapp för att starta knappsatsen. 3. Tänk på att placera knappsatsen bredvid huvudenheten när du kodar och testar knappsatsen. Detta för att du inte ska aktivera andra sensorer medan du kodar knappsatsen. 4. Se så att status lampan lyser konstant grönt, om den inte gör detta inaktivera då larmsystemet genom att trycka på det öppna hänglåset på din fjärrkontroll. 5. När status lampan lyser konstant grönt, håll då nere reset knappen på huvudenheten i 2 sekunder. huvudenheten går nu in i kodningsläge, status lampan blinkar/lyser nu rött. 6. När larmsystemet nu är i kodningsläge, tryck då på den lilla svarta knappen på undersidan av knappsatsen. Kodningen sker då automatiskt och den mellersta gula lampan på knappsatsen blinkar till. Det ska också höras ett eller flera pip från sirenen. Händer inte detta så är inte knappsatsen korrekt kodad. 35

36 De tre LED lamporna på den Trådlösa knappsatsen: Röd: Den röda lampan bekräftar att knappsatsen får ström från en strömadapter. Gul: När larmsystemet aktiveras eller inaktiveras kommer den gula lampan att blinka. Grön: Om batteriet används och det börjar ta slut, då börjar den gröna lampan att lysa. Ändra PIN kod: VIKTIGT! Standardkoden är 1234 Pinkoden måste vara 4 siffrig och alla siffror måste vara olika, dvs. pinkoden kan inte vara Mycket viktigt att knappsatsen är på. Du kan se detta genom att trycka någon knapp på knappsatsen, då ska det höras ett pip vid varje knapptryckning. 2. Tryck ESC efterföljt av ENT. 3. Tryck in den gamla pinkoden (standard pinkoden är 1234) och avsluta med ENT, nu kommer den gul/orange lampan att börja blinka (innan den gul/orange lampan slutar blinka ska den nya pinkoden börja slås in) 4. Om den gamla pinkoden är korrekt insatt kommer du få höra 2 pip. 5. Tryck in den nya pinkoden (innan den gul/orange lampan slutar blinka) och avsluta med ENT. 6. Tryck in den nya pinkoden igen och avsluta med ENT. Pinkoden har nu ändrad. Använda den trådlösa knappsatsen: 1. Aktivera larmsystemet: Tryck PIN koden och ESC, larmsystemet ger ifrån sig två pip. Och den gula lampan på knappsatsen blinkar till. 2. Inaktivera larmsystemet: Tryck PIN koden och ENT, larmsystemet ger ifrån sig två bip. Och den gula lampan på knappsatsen blinkar till Återställ Trådlös knappsats 1. Stäng av den trådlösa knappsatsen genom att trycka på den lilla blå knappen på baksidan av knappsatsen i det lila hålet. 2. Du kan kontrollera så den är helt avstängd genom att trycka på något av de numren på knappsatsen. Om den är helt avstängd kommer du inte höra något pip från knappsatsen, 3. Ta ur strömadaptern. 4. Ta bort bak plattan från knappsatsen. 5. Skruva av de 4 skruvarna och ta bort plattan. 6. Du kommer nu se en svart knapp. 7. Tryck in den svarta knappen. 8. Medan du håller nere den svarta knappen, sätt då tillbaka strömadaptern i knappsatsen och tryck på den lilla blå knappen. 9. Släpp den svarta knappen när du hör ett pip från den trådlösa knappsatsen. 10. Nu är knappsatsen återställd. 11. Pinkoden är nu

37 Skulle du någonsin ha några frågor om larmsystemet, tveka inte att skriva till oss på eller ring oss på ( ). Homealarm.se förbehåller sig rätten utav stav-, tryckeri-och fel formulering Copyright av denna manual: HomeAlarm
