HomeSecure HS-BASIC-V2 Manual:

Transkript

1 HomeSecure HS-BASIC-V2 Manual:

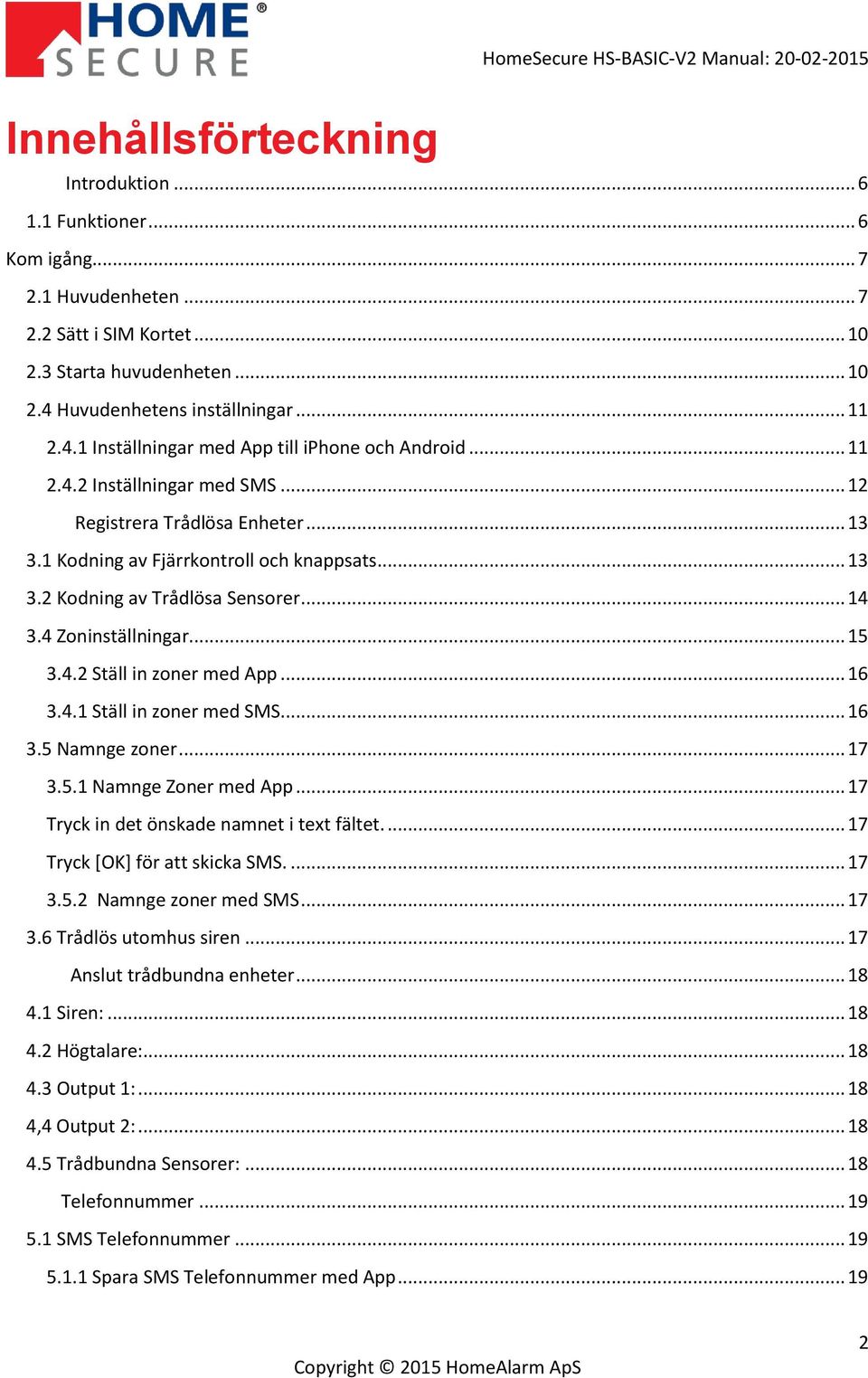

2 Innehållsförteckning Introduktion Funktioner... 6 Kom igång Huvudenheten Sätt i SIM Kortet Starta huvudenheten Huvudenhetens inställningar Inställningar med App till iphone och Android Inställningar med SMS Registrera Trådlösa Enheter Kodning av Fjärrkontroll och knappsats Kodning av Trådlösa Sensorer Zoninställningar Ställ in zoner med App Ställ in zoner med SMS Namnge zoner Namnge Zoner med App Tryck in det önskade namnet i text fältet Tryck [OK] för att skicka SMS Namnge zoner med SMS Trådlös utomhus siren Anslut trådbundna enheter Siren: Högtalare: Output 1: ,4 Output 2: Trådbundna Sensorer: Telefonnummer SMS Telefonnummer Spara SMS Telefonnummer med App

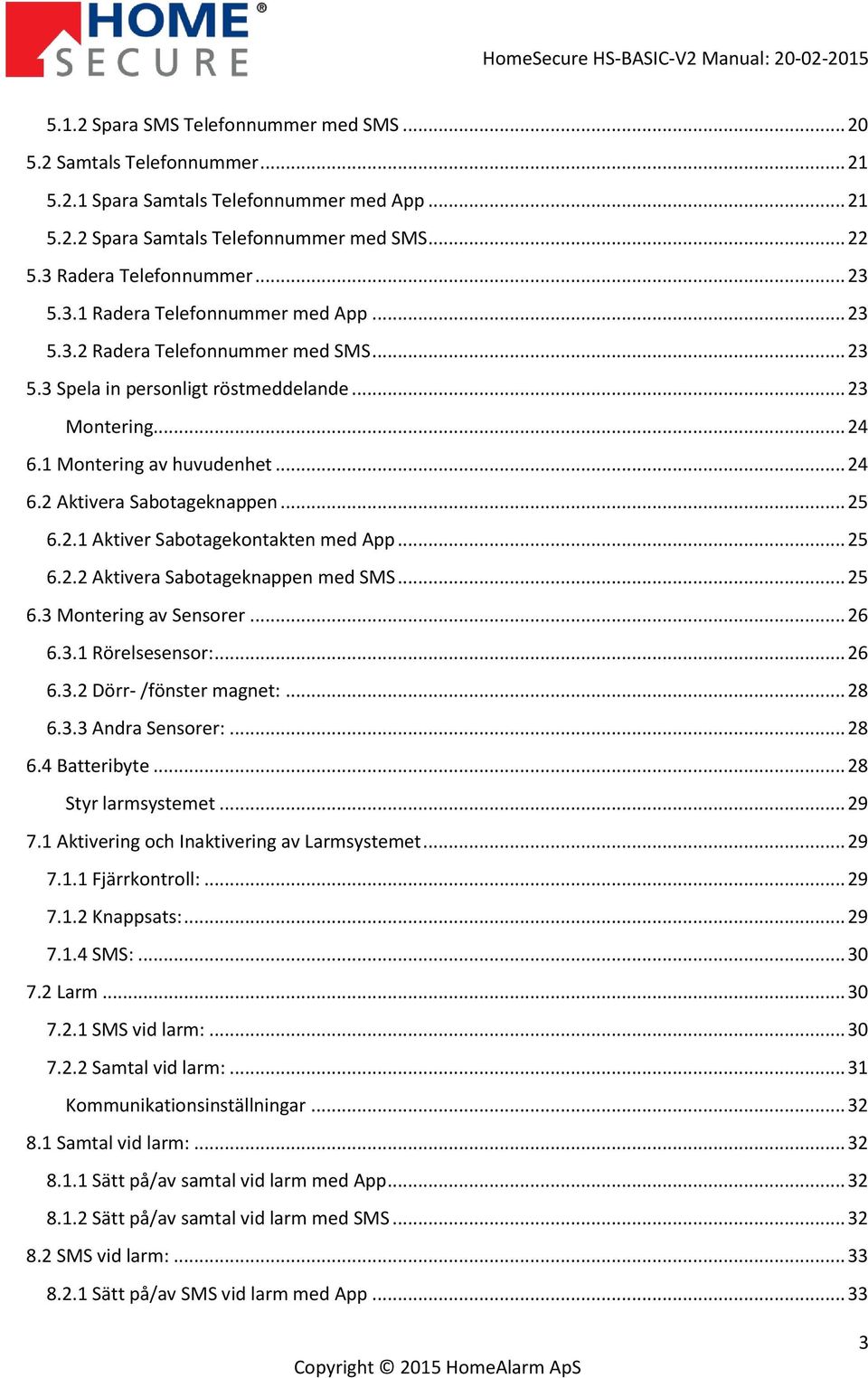

3 5.1.2 Spara SMS Telefonnummer med SMS Samtals Telefonnummer Spara Samtals Telefonnummer med App Spara Samtals Telefonnummer med SMS Radera Telefonnummer Radera Telefonnummer med App Radera Telefonnummer med SMS Spela in personligt röstmeddelande Montering Montering av huvudenhet Aktivera Sabotageknappen Aktiver Sabotagekontakten med App Aktivera Sabotageknappen med SMS Montering av Sensorer Rörelsesensor: Dörr- /fönster magnet: Andra Sensorer: Batteribyte Styr larmsystemet Aktivering och Inaktivering av Larmsystemet Fjärrkontroll: Knappsats: SMS: Larm SMS vid larm: Samtal vid larm: Kommunikationsinställningar Samtal vid larm: Sätt på/av samtal vid larm med App Sätt på/av samtal vid larm med SMS SMS vid larm: Sätt på/av SMS vid larm med App

4 8.2.2 Sätt på/av samtal vid larm med SMS SMS : Sätt på/av svar från huvudenheten med App Sätt på/av svar från huvudenheten med SMS SMS besked vid Aktivering/Inaktivering: Sätt på/av SMS besked vid Aktivering/Inaktivering med App Sätt på/av SMS besked vid Aktivering/Inaktivering med SMS Hämta GSM Signal: Hämta GSM Signal med App Hämta GSM Signal med SMS GSM övervakning Sätt på/av GSM övervakning med App Sätt på/av GSM övervakning med App SMS Gemensamt SMS Innehåll Ställ in gemensamt SMS innehåll med App Ställ in gemensamt SMS innehåll med SMS Sireninställningar Siren vid larm: Sätt på/av sirenen vid larm med App Sätt på/av sirenen vid larm med SMS Sirentid Ställ in sirentid med App Ställ in sirentid med SMS Siren bekräftelse vid Aktivering/Inaktivering Sätt på/av siren bekräftelse vid aktivering/inaktivering med App Sätt på/av siren bekräftelse vid aktivering/inaktivering med SMS Panelpip vid Aktivering/Deaktivering Slå av/på Panelpip vid Aktivering/Deaktivering med App Slå av/på Panelpip vid Aktivering/Deaktivering med SMS Tidsfördröjnings inställningar Fördröjnings inställningar Ställ in fördröjning med App

5 Ställ in fördröjning med SMS Ändra koder och Återställning Ändra lösenord Ändra lösenord med App Ändra lösenord med SMS Återställ inställningar Återställ inställningar med App Återställ inställningar med SMS Radera alla zoner Radera alla zoner med App Radera alla zoner med SMS Radera alla fjärrkontroller Radera alla fjärrkontroller med App Radera alla fjärrkontroller med SMS Återställ allt Återställ allt med App Återställ allt med SMS Nollställ allt Manuellt Appendix Vanliga frågor Lista över SMS koder Huvudenhetens Specifikationer

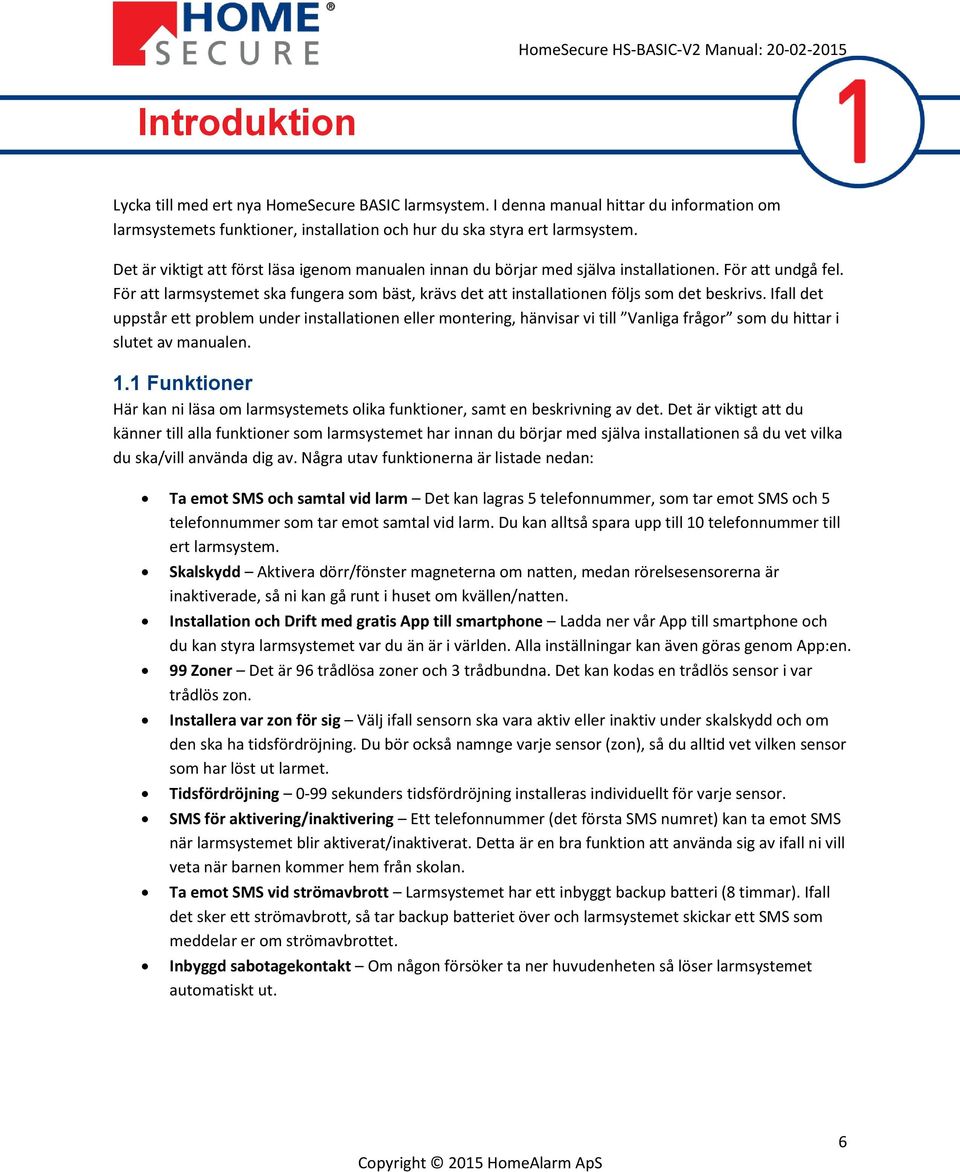

6 Introduktion Lycka till med ert nya HomeSecure BASIC larmsystem. I denna manual hittar du information om larmsystemets funktioner, installation och hur du ska styra ert larmsystem. Det är viktigt att först läsa igenom manualen innan du börjar med själva installationen. För att undgå fel. För att larmsystemet ska fungera som bäst, krävs det att installationen följs som det beskrivs. Ifall det uppstår ett problem under installationen eller montering, hänvisar vi till Vanliga frågor som du hittar i slutet av manualen. 1.1 Funktioner Här kan ni läsa om larmsystemets olika funktioner, samt en beskrivning av det. Det är viktigt att du känner till alla funktioner som larmsystemet har innan du börjar med själva installationen så du vet vilka du ska/vill använda dig av. Några utav funktionerna är listade nedan: Ta emot SMS och samtal vid larm Det kan lagras 5 telefonnummer, som tar emot SMS och 5 telefonnummer som tar emot samtal vid larm. Du kan alltså spara upp till 10 telefonnummer till ert larmsystem. Skalskydd Aktivera dörr/fönster magneterna om natten, medan rörelsesensorerna är inaktiverade, så ni kan gå runt i huset om kvällen/natten. Installation och Drift med gratis App till smartphone Ladda ner vår App till smartphone och du kan styra larmsystemet var du än är i världen. Alla inställningar kan även göras genom App:en. 99 Zoner Det är 96 trådlösa zoner och 3 trådbundna. Det kan kodas en trådlös sensor i var trådlös zon. Installera var zon för sig Välj ifall sensorn ska vara aktiv eller inaktiv under skalskydd och om den ska ha tidsfördröjning. Du bör också namnge varje sensor (zon), så du alltid vet vilken sensor som har löst ut larmet. Tidsfördröjning 0-99 sekunders tidsfördröjning installeras individuellt för varje sensor. SMS för aktivering/inaktivering Ett telefonnummer (det första SMS numret) kan ta emot SMS när larmsystemet blir aktiverat/inaktiverat. Detta är en bra funktion att använda sig av ifall ni vill veta när barnen kommer hem från skolan. Ta emot SMS vid strömavbrott Larmsystemet har ett inbyggt backup batteri (8 timmar). Ifall det sker ett strömavbrott, så tar backup batteriet över och larmsystemet skickar ett SMS som meddelar er om strömavbrottet. Inbyggd sabotagekontakt Om någon försöker ta ner huvudenheten så löser larmsystemet automatiskt ut. 6

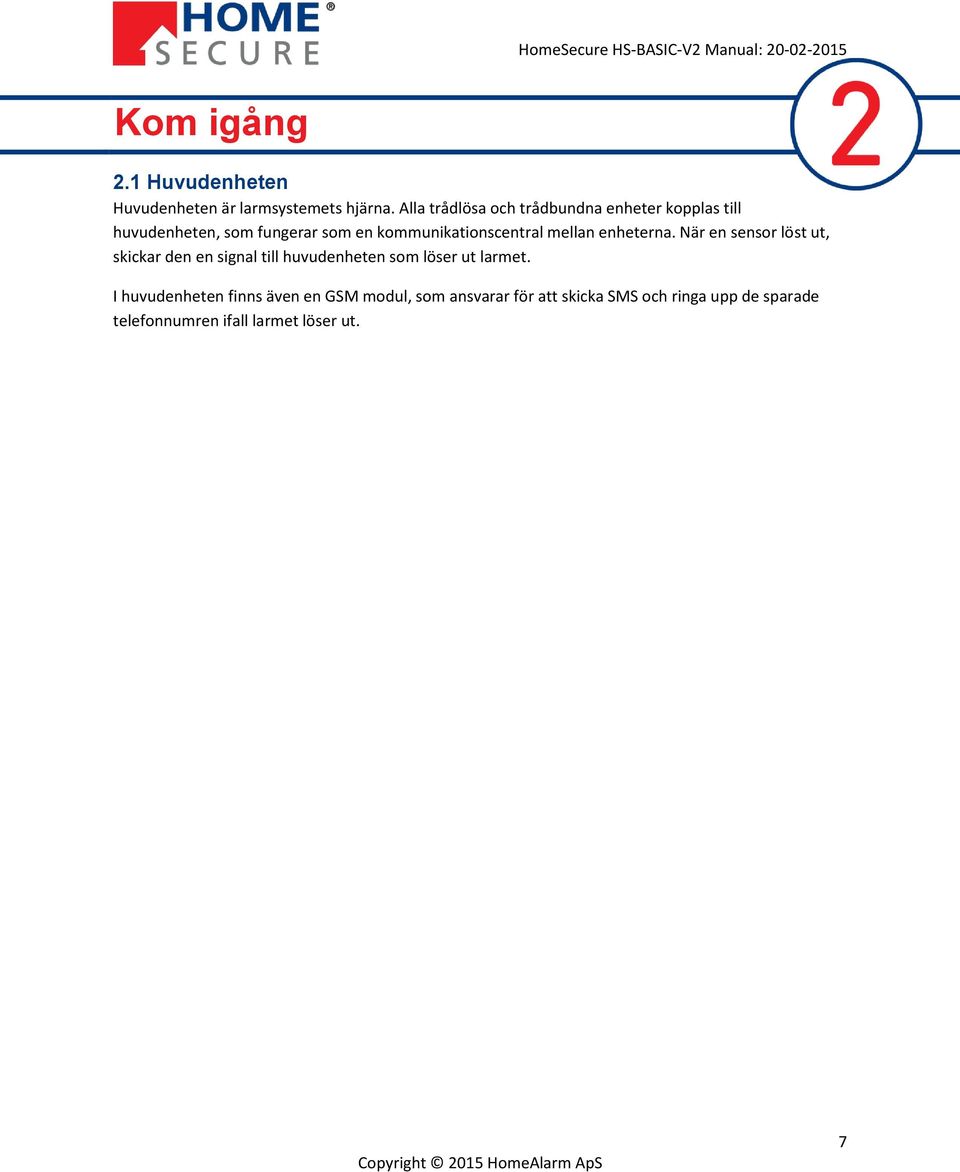

7 Kom igång 2.1 Huvudenheten Huvudenheten är larmsystemets hjärna. Alla trådlösa och trådbundna enheter kopplas till huvudenheten, som fungerar som en kommunikationscentral mellan enheterna. När en sensor löst ut, skickar den en signal till huvudenheten som löser ut larmet. I huvudenheten finns även en GSM modul, som ansvarar för att skicka SMS och ringa upp de sparade telefonnumren ifall larmet löser ut. 7

8 Huvudenhetens framsida: OUT1: Larmsystemet är aktiverat när den lyser rött. OUT2: När den lyser rött är Output 2 styrbar. ZONE: Indikerar vid rött ljus, att huvudenheten är i kodningsläge. Sensorer kodas. RF: Indikerar vid rött ljus, att huvudenheten är i kodningsläge. Fjärrkontroller kodas. REC: Indikerar vid rött ljus, att huvudenhetens mikrofon tar upp ljud till larmbesked. MON/SPK: Indikerar vid rött ljus, att högtalaren är på (ifall den är ansluten). STATUS: Indikerar huvudenhetens status: Blinkar orange: Söker efter GSM signal Konstant orange: GSM fel Konstant grön: Inaktiverat, normalt tillstånd Blinkar grönt var sekund: Tidsfördröjning Blinkar grönt varannan sekund: Larm Aktiverat Blinkar grönt var sekund: Skalskydd Konstant röd: Larm utlöst Blinkar rött: Larmfördröjning Blinkar snabbt rött: Styrs över GSM POWER: Strömanslutnings indikator: Släkt: Huvudenheten är avstängd Konstant röd: Strömförsörjning normal Blinkar rött: Backup batteriet ger ström Mikrofon: När det spelas in ett personligt larmbesked, ska ni tala in i denna mikrofon Högtalare: Indikations ljud vid kodning och programmering. 8

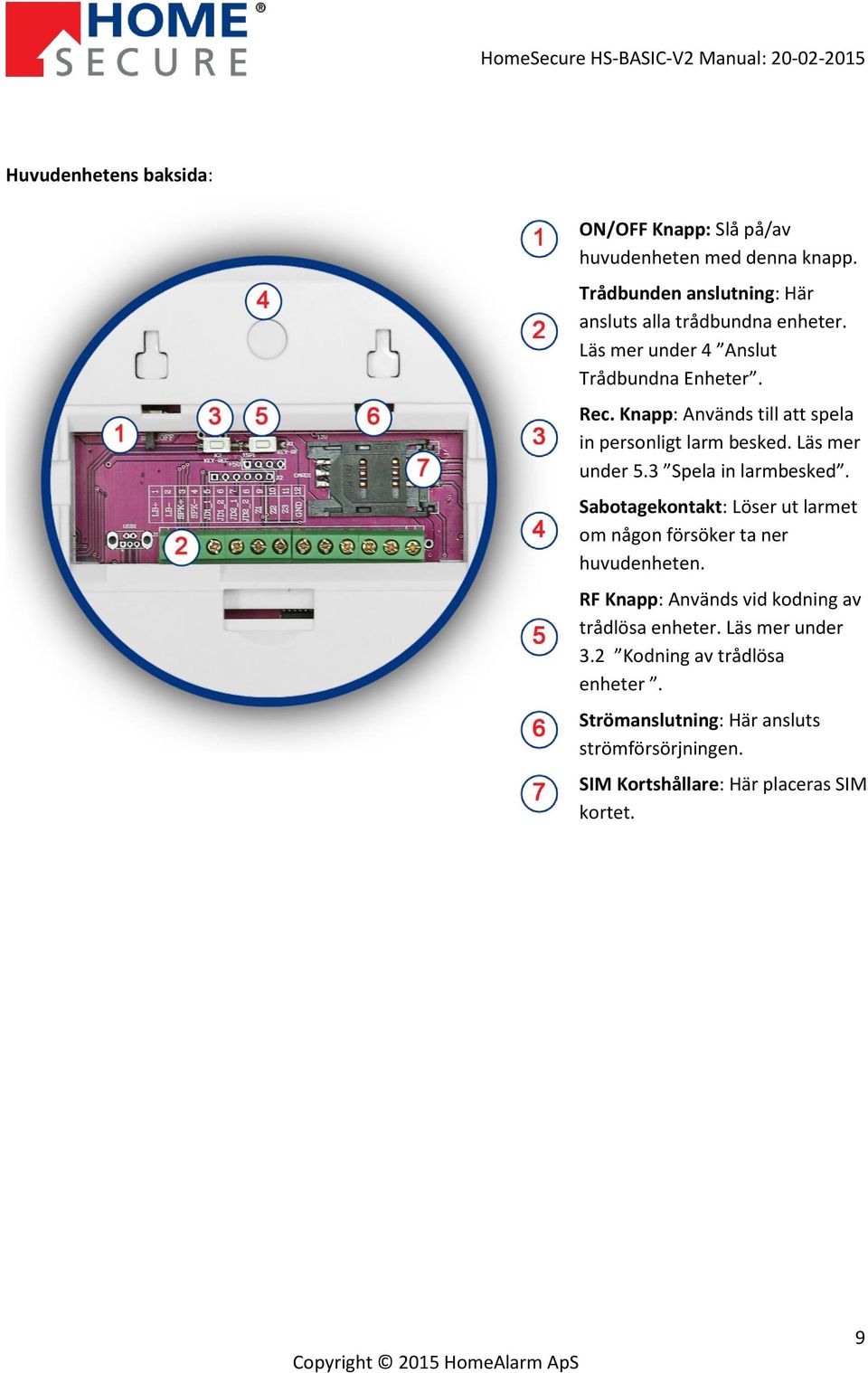

9 Huvudenhetens baksida: ON/OFF Knapp: Slå på/av huvudenheten med denna knapp. Trådbunden anslutning: Här ansluts alla trådbundna enheter. Läs mer under 4 Anslut Trådbundna Enheter. Rec. Knapp: Används till att spela in personligt larm besked. Läs mer under 5.3 Spela in larmbesked. Sabotagekontakt: Löser ut larmet om någon försöker ta ner huvudenheten. RF Knapp: Används vid kodning av trådlösa enheter. Läs mer under 3.2 Kodning av trådlösa enheter. Strömanslutning: Här ansluts strömförsörjningen. SIM Kortshållare: Här placeras SIM kortet. 9

10 2.2 Sätt i SIM Kortet Huvudenheten ska ha ett fungerande SIM kort installerat för att kunna skicka SMS och ringa upp vid larm. Om det inte finns ett fungerande SIM kort (t.ex. ifall det gått ut eller ifall saldot är slut) kan huvudenheten inte kommunicera över GSM nätet. Larmsystemet kommer lösas ut vid larm (Sirenen tjuter), men det kommer inte skickas några SMS eller ringa upp till de telefonnummer som sparats. Om SIM Kort och huvudenheten Larmet kommunicerar över 2G GSM nätverket. De nya SIM korten kan vara förinställda att alltid välja det bästa nätverket vilket idag är 4G. Så SIM kortet bör därför ställas in att endast välja 2G/3G nätverket och inte 4G. Sätt in SIM kortet i mobiltelefonen och korrigera detta under nätverksinställningar. Det är viktigt att pinkod tas bort på SIM kortet samt röstbrevlåda. Sätt först SIM kortet i en mobiltelefon och ta bort pinkod under säkerhetsinställningar. Inaktivera röstbrevlådan, beroende på vilket SIM kort ni använder. SIM kort från t.ex. 3 fungerar inte i detta larm. Vi rekommenderar Telia kontantkort. SIM kortet sätts i på följande vis: Tryck luckan åt sidan för att låsa upp. Lås SIM kortets hållare. Sätt i SIM kortet i luckan, så att metallkontakten på SIM kortet är vänt nedåt. Tryck luckan till sidan för att låsa SIM kortet på plats. 2.3 Starta huvudenheten När SIM kortet är på plats så ska huvudenheten startas. Sätt i nätadaptern på baksidan av huvudenheten och sätt ON/OFF knappen på ON. Larmsystemet piper till två gånger vid uppstarten, Power LED lyser rött 10

11 och Status blinkar orange tills den har funnit GSM signalen och skiftar då till att lysa grönt. Nu är det klart att börja koda enheterna och installera larmet. 2.4 Huvudenhetens inställningar Inställningarna kan antingen göras genom att skicka SMS från er mobiltelefon till huvudenheten eller så kan ni använda vår App till iphone och Android, som också skickar SMS, men den konfigurerar innehållet automatiskt, vilket gör det mycket enklare. Alla funktioner och inställningar som är beskrivna i denna manual har en vägledning för inställning via både SMS och med App Inställningar med App till iphone och Android Ladda ner vår App (HomeSecure 2014) från Apple s App Store eller från Google Play och installera den på er iphone eller Android telefon. Följ nedanstående vägledning för att sätta App en till att kommunicera med ert larmsystem: Tryck på plusset för att lägga till en ny enhet. Välj [HomeSecure BASIC V2]. Välj ett namn, som du vill att larmet ska ha på listan över enheter. Tryck in SIM kortets mobilnummer som är i huvudenheten. Tryck in huvudenhetens kod ( som standard). Aktivera Låst skärm, ifall du önskar att låsa enhetsprofilen, så andra inte kan få tillgång till App en. Tryck sedan in er önskade kod. Tryck [OK] för att få tillgång till ert larms huvudenhet. Du är nu klar för att göra alla inställningar som beskrivs i denna manual med App en. Alla App beskrivningar i manualen börjar från huvudmenyn. Du kommer få samma bekräftelse SMS, som vid inställningar via SMS. App en skickar ett SMS till huvudenheten från er mobiltelefon, varje gång ni gör en inställning. Invänta bekräftelse sms innan du gör nästa inställning. 11

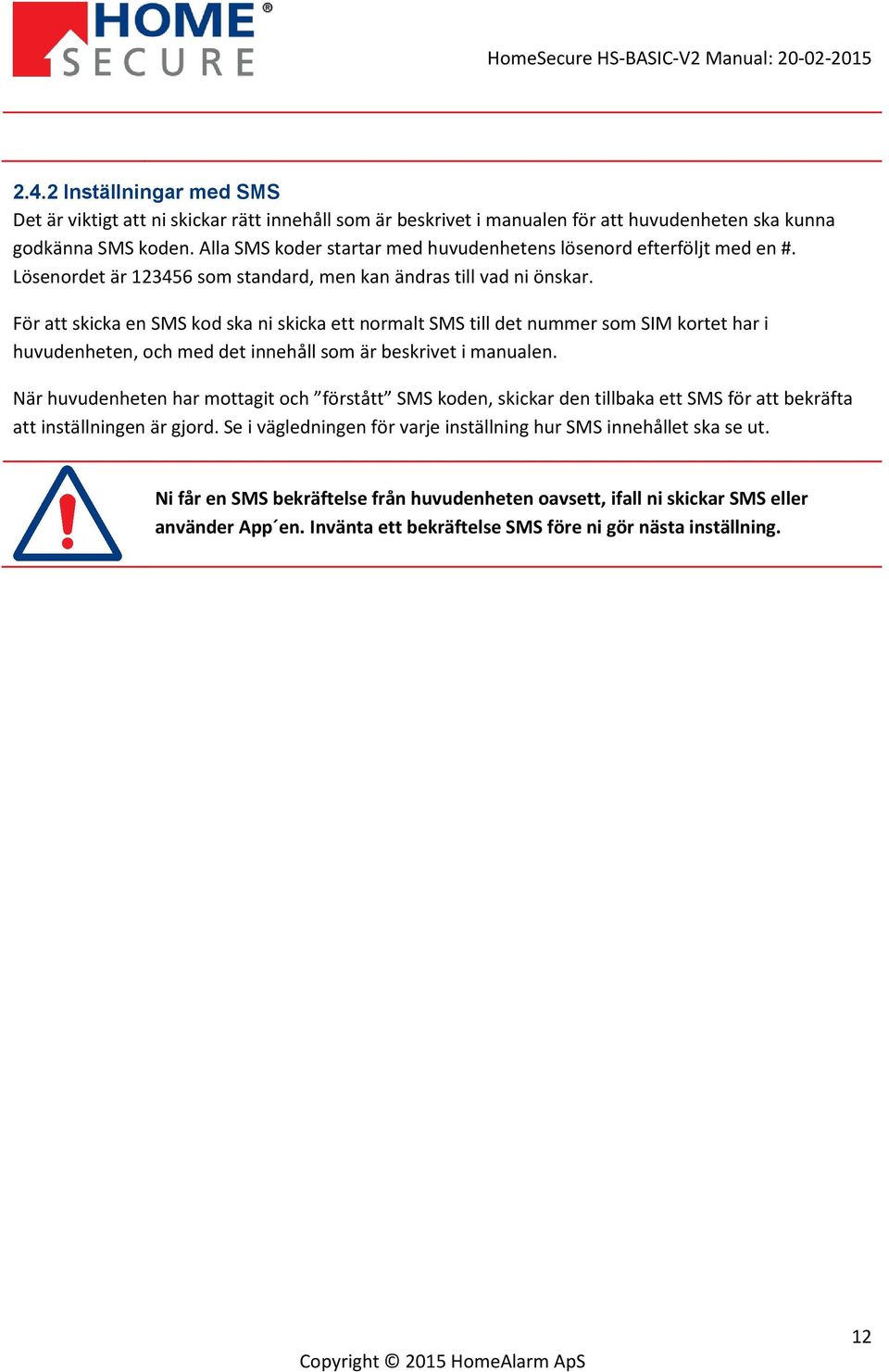

12 2.4.2 Inställningar med SMS Det är viktigt att ni skickar rätt innehåll som är beskrivet i manualen för att huvudenheten ska kunna godkänna SMS koden. Alla SMS koder startar med huvudenhetens lösenord efterföljt med en #. Lösenordet är som standard, men kan ändras till vad ni önskar. För att skicka en SMS kod ska ni skicka ett normalt SMS till det nummer som SIM kortet har i huvudenheten, och med det innehåll som är beskrivet i manualen. När huvudenheten har mottagit och förstått SMS koden, skickar den tillbaka ett SMS för att bekräfta att inställningen är gjord. Se i vägledningen för varje inställning hur SMS innehållet ska se ut. Ni får en SMS bekräftelse från huvudenheten oavsett, ifall ni skickar SMS eller använder App en. Invänta ett bekräftelse SMS före ni gör nästa inställning. 12

13 Registrera Trådlösa Enheter För att huvudenheten ska kunna kommunicera med fjärrkontroll, sensorer och knappsats m.m. måste alla enheter kodas till huvudenheten. Varje enhet skickar en trådlös signal med sin egen unika kod. För att huvudenheten ska kunna spara koden, måste den först sättas i kodningsläge och därefter kan enheterna kodas en efter en. 3.1 Kodning av Fjärrkontroll och knappsats Först kodas fjärrkontrollerna, har du en knappsats kodas denna också under denna punkt. (Läs mer under knappsatsens manual). Tryck på RF knappen på baksidan av huvudenheten för att sätta den i kodningsläge. Huvudenheten piper en gång. RF LED börjar lysa rött. Nu kan du börja koda fjärrkontroller och knappsats. Fjärrkontroll: Tryck på fjärrkontrollens panikknap (den med klockan). Huvudenheten piper till en gång. Om fjärrkontrollen redan är kodad, piper huvudenheten till fyra gånger snabbt. Knappsats: Starta knappsatsen genom att trycka in den blå knappen på baksidan i det lilla hålet. För att koda knappsatsen trycker du på den svarta knappen vid knappsatsens strömförsörjning. 13

14 3.2 Kodning av Trådlösa Sensorer Koda alla trådlösa sensorer omedelbart efter alla fjärrkontrollerna är kodade. Tryck ännu en gång på RF knappen. Huvudenheten ger ut ett långt pip. RF och ZONE LED lyser rött. Huvudenheten är nu klar till att koda trådlösa sensorer. Rörelsesensor: Sätt ON/OFF på ON (Sätt den på OFF igen när den är kodad). Dörr/Fönster magnet: Tryck på kodknappen. Rökdetektorn: Tryck på Test knappen. Andra sensorer: Utlös sensorn. Huvudenheten piper till en gång, när den registrerar kodningen. Om sensorn redan är kodad, piper huvudenheten fyra gånger snabbt. Viktigt! Skriv ner följden enheterna kodas i. Den första är nr.1, nästa nr. 2 osv. Använd eventuellt post it notes med ett nummer på var sensor. Du ska använda dessa nummer, när du ska göra inställningar för var sensor. Avsluta kodningen genom att trycka en sista gång på RF knappen. Huvudenheten piper en gång och RF samt ZONE LED släcks. Om du senare ska koda fler sensorer, så ska du trycka två gånger på RF knappen, så både RF och ZONE LED lyser rött. 14

15 3.4 Zoninställningar Zone avser varje sensor som är kodad till larmsystemet. Zone 01 är den första sensorn som blir kodad till huvudenheten, Zone 02 är nästa sensor som blir kodad osv. Till varje zon ska en Zon typ väljas efter att kodningen är klar, för att få den bästa uppsättningen av larmsystemet. Varje sensor kan även namnges, så att det är enklare att se vilken sensor det har löst ut larmet. Efter att sensorerna är kodade är det viktigt att ställa in zon typ, se nedan vilka zon alternativ som finns: Zon typ Förklaring Sensorer med denna zon typ 24-tim Zon Real-tids Zon Tidsfördröjningszon Bypass Zon Sensorer är aktiva 24 timmar om dygnet, även om larmsystemet är aktiverat eller inaktiverat. Normal zon. Sensorn utlöser larmet om larmsystemet är aktiverat eller i skalskydd (beroende på skalskyddsinställningen). Sensorer i denna zon löser ut larmet efter en viss tid, som du själv har ställt in (max 99 sek) Läs mer under 10.1 Ställ in tidsfördröjning. Denna typ stänger av sensorn. Rök och Gas detektorer Dörr/Fönster magneter och rörelsesensorer, som du inte vill ha tidsfördröjning på. Dörr/Fönster magneter vid ingångsdörrar och eventuellt Rörelsesensorer innanför dörren. Sensorer du inte önskar ska utlösa larmet. Skalskydd Förklaring Yttre Zon Inre Zon Sensorer med denna inställning kommer vara aktiva när du sätter igång skalskydd. Normalt så har Dörr/Fönster magneter denna inställning, men även Rörelsesensorer som du vill ha aktiverade under natten. Sensorer med denna inställning blir inaktiverade när du sätter igång skalskydd. Normalt så är det Rörelsesensorer som är placerade i rum där ni rör er under kvällen/natten, så ni inte löser ut larmet. Viktigt! Läs mer om skalskyddsfunktionen under avsnitt 7 Styr larmsystemet. 15

16 3.4.2 Ställ in zoner med App Tryck på [Zon Inställningar] Var säker på att [Trådlösa zoner] är vald. Välj Zon typ och Inre/yttre Zon. Tryck på [SET] för att skicka SMS. Tryck på [lägg till Zon] längst ner för att ställa in nästa zon Ställ in zoner med SMS Ni ska skicka ett SMS från er mobiltelefon till det telefonnummer som SIM kortet i huvudenheten har. SMS et ska se ut som följande. Lösenord # 38 # Zonnummer # Zon typ # Skalskydd # (Lösenordet kan ändras, läs under 5.5 Ändra lösenord ) Exempel: # 38 # Den första sensorn, som blir kodad heter 01, nästa 02 osv. # 1-4 1: 24 tim zon 2: Real-tids zon 3: Tidsfördröjning 4: Bypass zon # 0-1 1: Skalskydd 0: Aktiv Zon # SMS besked till huvudenheten I ovanstående exempel är Zone 2 (den sensor som blev kodad nummer två) inställd att lösa ut larmet utan tidsfördröjning, när larmet är aktiverat. Inte när larmet är i skalskydd. 16

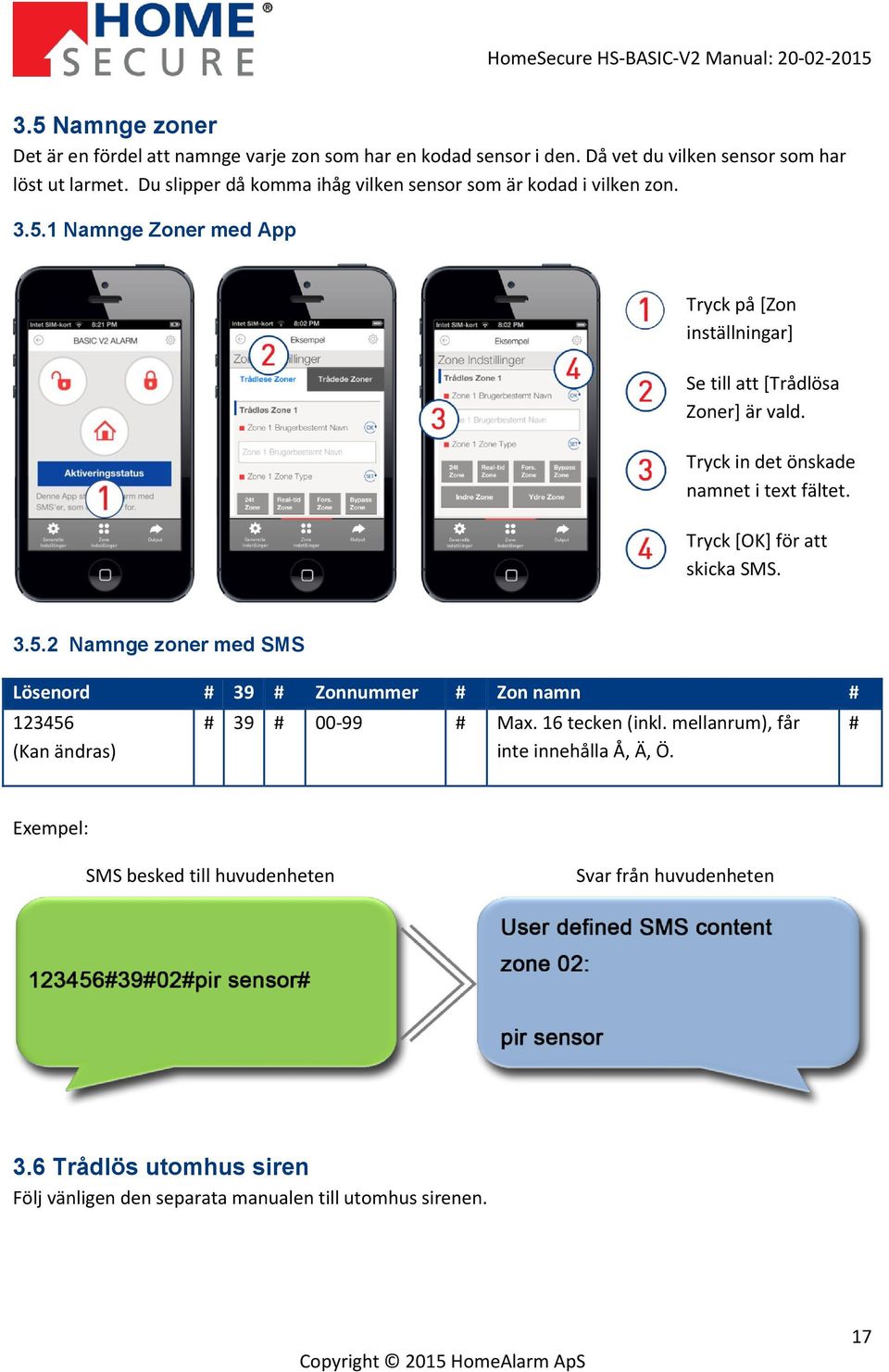

17 3.5 Namnge zoner Det är en fördel att namnge varje zon som har en kodad sensor i den. Då vet du vilken sensor som har löst ut larmet. Du slipper då komma ihåg vilken sensor som är kodad i vilken zon Namnge Zoner med App Tryck på [Zon inställningar] Se till att [Trådlösa Zoner] är vald. Tryck in det önskade namnet i text fältet. Tryck [OK] för att skicka SMS Namnge zoner med SMS Lösenord # 39 # Zonnummer # Zon namn # (Kan ändras) # 39 # # Max. 16 tecken (inkl. mellanrum), får inte innehålla Å, Ä, Ö. # Exempel: SMS besked till huvudenheten 3.6 Trådlös utomhus siren Följ vänligen den separata manualen till utomhus sirenen. 17

18 Anslut trådbundna enheter Det är möjligt att ansluta ett antal trådbundna sensorer till huvudenheten. Den medföljande sirenen ska anslutas till huvudenheten via dess elkabel. Det är också möjligt att ansluta trådbundna sensorer, som kan styras med SMS. Relä output som startar när larmet är aktiverat osv. På huvudenhetens baksida hittar du en grön anslutning. Här ansluts trådbundna enheter. Nedanför kan du se en översikt över portarna på anslutningen: 4.1 Siren: Sirenens två ledningar ansluts till de två första portarna på anslutningen. Kabeln med helt slät yta är + (plus) och ska in i port nummer 1. Kabeln med räfflad yta är - (minus) och ska i port nummer 2. Om du har en äldre siren med röd och svart ledning, är röd + (plus) och svart är (minus). 4.2 Högtalare: Du kan ansluta en högtalare till huvudenheten, så att du kan prata igenom högtalaren vid larm (Läs mer under 4.2 Larm ). Anslut högtalarens + (plus) kabel till port 3 och (minus) kabel till port Output 1: Trådbunden output som slås på automatiskt när larmet blir aktiverat och stängs av vid inaktivering. Output porten ska kopplas till en relä box, för att man ska kunna styra apparaten. 4,4 Output 2: Trådbunden output som kan slås på och stängas av med SMS (och App). Output porten ska kopplas till en relä box för att man ska kunna styra den. 4.5 Trådbundna Sensorer: Trådbundna sensorer ansluts till Z1/Z2/Z3 och GNS. En kabel i antingen Z1, Z2 eller Z3 och en kabel i GND. De tre trådbundna sensorerna svarar till Zon 97, 98 och 99. De trådbundna zonerna ska ställas in på samma vis som de trådlösa zonerna som beskrivs under 2.5 Zoninställningar. 18

19 Telefonnummer Huvudenheten skickar SMS eller ringer upp vid larm. Det är nödvändigt att spara de telefonnummer som du vill att larmsystemet ska kontakta vid larm. Det går att spara 5 telefonnummer som tar emot SMS och 5 telefonnummer som tar emot samtal. Samma telefonnummer kan sparas till att ta emot både SMS och samtal. Läs mer om vad du kan ta emot för SMS och andra kommunikationsinställningar under 5.4 Kommunikationsinställningar. 5.1 SMS Telefonnummer Telefonnummer, som får SMS vid utlöst larm Spara SMS Telefonnummer med App Tryck på [Allmänna Inställningar]. Tryck på [Lägg till Telefonnummer]. Tryck in telefonnumret i textfältet. Tryck [SET] för att skicka SMS till huvudenheten. OBS: Spara ett nummer åt gången 19

20 5.1.2 Spara SMS Telefonnummer med SMS SMS besked till huvudenheten Tänk på: är det standard fabriksinställda lösenordet till huvudenheten. 20

21 5.2 Samtals telefonnummer Telefonnummer som huvudenheten ringer upp vid larm Spara Samtals Telefonnummer med App Tryck på [Allmänna Inställningar]. Tryck på [Lägg till Telefonnummer]. Tryck in telefonnummeret i textfältet. Tryck [SET] för att skicka SMS till huvudenheten. OBS: Spara ett nummer åt gången 21

22 5.2.2 Spara Samtals Telefonnummer med SMS SMS besked till huvudenheten : Tänk på: är det fabriksinställda lösenordet till huvudenheten 22

23 5.3 Radera Telefonnummer Både SMS- och samtalsnummer kan raderas enkelt Radera Telefonnummer med App Tryck på [Allmänna Inställningar]. Tryck på [Lägg till Telefonnummer]. Tryck på papperskorgen bredvid det telefonnummer som du önskar att radera. OBS: Radera ett nummer åt gången Radera Telefonnummer med SMS SMS besked till huvudenheten 5.3 Spela in personligt röstmeddelande Du kan spela in ett personligt röstmeddelande på 10 sekunder, som blir uppspelt när larmet ringer upp vid larm. Du kan använda röstmeddelandet till att berätta för mottagaren att det är ert larm som har löst ut eller så kan du ge instruktioner i meddelandet. Tryck på REC Knappen på baksidan av huvudenheten. REC LED på framsidan av huvudenheten kommer att börja lysa. Ni har nu 10 sekunder på er att spela in röstmeddelandet. Mikrofonen sitter högst upp i högra hörnet av huvudenheten. När de 10 sekunderna har tagit slut, spelar larmsystemet upp röstmeddelandet för er, så att ni kan bedöma ifall det låter bra eller ej. Ifall du vill spela in det igen, så är det bara att göra om proceduren igen. 23

24 Montering När alla komponenter är kodade och kopplade till Larmsystemet så är det dags att börja montera alla komponenterna på rätt plats. 6.1 Montering av huvudenhet Innan du installerar huvudeneheten permanent, rekommenderas det att du först kontrollerar om GSM-signalen är stark nog där du planerar att installera larmpanelen. I avsnittet 8.5 Nedladdning GSM signal, du kan se hur man undersöker GSM-signalens styrka. Om signalen är för låg, bör du hitta en annan plats för installationen av enheten där signalen är tillfredsställande hög nog. Montera huvudenheten efter nedanstående bilder: Skruva upp monteringsplattan på väggen. Placeras med fördel innanför huvudentrén. Montera huvudenheten med SIM kortet på monteringsplattan enligt bilden ovan. Nätadapter samt eventuellt trådbundna enheter kopplas i på baksidan av huvudenheten. 24

25 6.2 Aktivera Sabotageknappen Efter att huvudenheten är monterad, kan du aktivera sabotagekontakten på baksidan av huvudenheten. Den löser ut larmet så snart huvudenheten tas ner från monteringsplattan. Sabotageknappen är inaktiverad som standardinställning Aktiver Sabotagekontakten med App Tryck på [Allmänna Inställningar]. Tryck på [Sabotagekontakt]. Tryck på [Aktivera] för att skicka SMS. OBS: Tänk på att du ska inaktivera sabotagekontakten, om ni behöver ta ner huvudenheten Aktivera Sabotageknappen med SMS SMS besked till huvudenheten Svar från huvudenhet För att inaktivera sabotageknappen: SMS besked till huvudenheten Svar från huvudenhet 25

26 6.3 Montering av Sensorer Det är nu dags att montera sensorerna runt om i huset. När sensorerna ska monteras är det viktigt att säkerställa att den trådlösa signalen mellan huvudenhet och sensor når varandra. Räckvidden är normalt 15 meter, men kan vara längre eller kortare beroende på antal väggar och vilket byggmaterial signalen ska igenom. Räckvidden är 80 meter utan hinder Rörelsesensor: Översikt: Trådlös infraröd rörelsesensor. Utlöser larmet så snart den känner av rörelse framför sig. Hållare för montering On/off knapp Batterilucka. 4 st. AAA Batterier LED indikator Sensor fönster 26

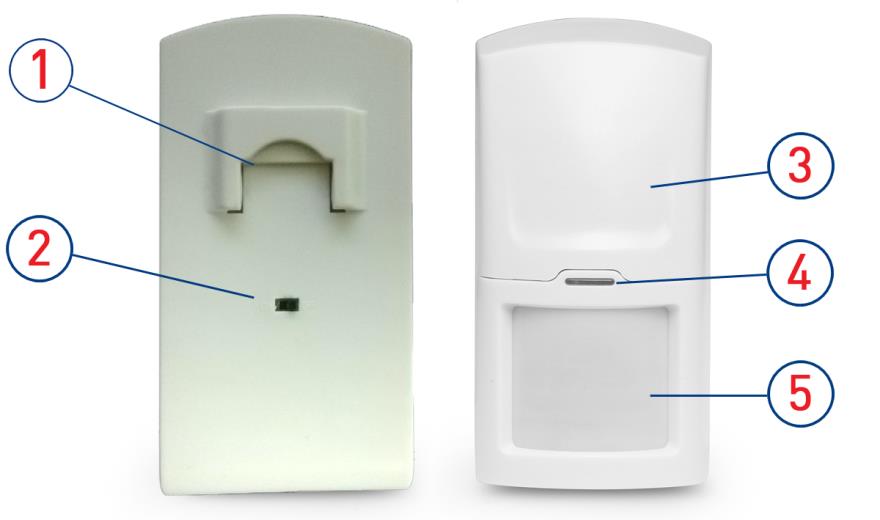

27 Installation Rörelsesensorerna registrerar rörelse 8 meter ut i rummet och 55 grader till var sida, som visas på bilden nedanför. Montera rörelsesensorn som visas nedanför: Viktigt! Rörelsesensorn får inte monteras så att den exponeras av direkt solljus eller är riktad mot en värmekälla. Detta kan utlösa falsklarm. Den kan även registrera rörelse utanför fönstret, om den riktas direkt mot ett fönster. Det rekommenderas att montera rörelsesensorn i ett hörn, där den riktas mot mitten av rummet. Placeras på 1,8 2,2 meters höjd. 27

28 6.3.2 Dörr- /fönster magnet: Översikt Dörr/fönster magneten är en magnetisk kontakt, som består av två delar som beskrivs nedanför. 12V 27A Batteri Reed Relä Intern antenn (en förlängning kan sättas på ifall signalen inte räcker). On/off knapp LED indikator Magnet Kodknapp/panik knapp Installation Montera dörr/fönster magneten med huvuddelen på karmen och magneten på dörren/fönstret eller omvänt. Det är viktigt att avståndet mellan de två enheterna inte överstiger 10mm. Magneten ska sitta på höger sida av huvuddelen (annars kan inte Reed relät registrerar magnetfältet), och ska justeras till botten av huvuddelen. Om magneten inte sitter i linje med botten av huvuddelen, kan det orsaka falsklarm. Se bilden nedan för vägledning: Andra Sensorer: Läs manualen till varje extra sensor för rätt vägledning och installation. 6.4 Batteribyte Sensorerna indikerar om batterinivån är låg genom att LED lampan, som normalt registrerar aktivitet, lyser konstant. Huvudenheten skickar även ut ett SMS automatiskt, när batterinivån på en sensor börjar bli låg. SMS et innehåller information på vilken sensor det gäller så att man slipper gå runt och kontrollera alla sensorerna. Stäng av sensorn när du ska byta batteri. Byt batteriet och starta enheten igen. Du behöver inte koda enheten igen. 28

29 Styr larmsystemet Detta avsnitt förklarar hur du styr larmsystemet för både aktivering/inaktivering, samt funktioner vid utlöst larm. 7.1 Aktivering och Inaktivering av Larmsystemet Larmsystemet har tre statuslägen som du kan ändra mellan via fjärrkontroll, Extern knappsats, App, och SMS. Nedanför är de tre statuslägena beskrivna: Inaktiverat Aktiverat Skalskydd I detta läge löser alla sensorer ut larmet, förutom de i Bypass Zon. Detta läge aktiveras när du lämnar hemmet. I detta läge löser bara sensorer i 24-tim zon ut larmet. Dvs. alla dörr/fönster magneterna, rörelsesensorerna osv. kommer inte lösa ut larmet, men t.ex. en röksensor i 24-tim zonen löser ut larmet. I detta läge löser bara de sensorer som är satta i skalskyddet ut. Normalt är detta sensorer på dörrar, fönster och kanske sensorer i garage, medan rörelsesensorer inne i hemmet inte löser ut larmet Fjärrkontroll: Aktiverar larmsystem: Sätter larmsystemet i aktiverat läge. Inaktivera larmsystem: Sätter larmsystemet i inaktiverat läge. Skalskydd: Alla sensorer med skalskydd. Panikknap: Löser ut larmsystemet direkt oavsett vilket läge den är i Knappsats: Läs knappsats manualen för vägledning 29

30 7.1.4 SMS: Det är möjligt att styra larmsystemet med SMS på samma vis som du har gjort inställningar via SMS. Nedanför är en lista över SMS du kan använda för att styra larmsystemet. För att se en komplett lista över SMS koder, läs appendix. SMS innehåll: Funktion: #1#1# Sätter larmsystemet i aktiverat läge #1#0# Sätter larmsystemet i inaktiverat läge #1#2# Sätter larmsystemet i Skalskydds läge #30## Får larmsystemet till att skicka ett SMS med status av larm. 7.2 Larm Om en sensor löser ut larmsystemet, startar huvudenheten att tjuta. Sirenen börjar tjuta och huvudenheten skickar SMS till alla SMS nummer och ringer upp de telefonnumren i den följd du har sparat dem SMS vid larm: Larmet skickar ett SMS med information om vilken zon som har löst ut larmet. Om du har gett sensorn ett namn under Zoninställningar, kommer namnet av zonen visas i SMS et. Därutöver är det möjligt att skriva en text som visas i alla SMS. Det kan vara ert namn eller adress, läs mer under 5.2 Gemensamt SMS innehåll. Larm SMS et följer följande uppbyggnad: Gemensamt SMS innehåll + Zonnummer + Zon namn Kan redigeras 1-99 Zon Kan redigeras 30

31 7.2.2 Samtal vid larm: Efter att larmet har skickat SMS en, ringer den upp det första telefonnumret på listan, därefter nummer två osv. Den börjar med nummer ett på listan igen efter att den har ringt det sista. Larmsystemet ringer upp tre rundor innan den slutar ringa, om inte larmet blir inaktiverat innan. Sirenen tjuter i 3 minuter men du kan ställa in sirentiden själv, läs 5,3 Sireninställningar. När du tar emot ett larmsamtal, spelas det personliga röstmeddelandet upp tre gånger efter varandra. Det är möjligt att när som helst styra larmsystemet via samtal. Medan du har kontakt med larmsystemet kan du trycka in följande kommando för att styra larmet: SMS Kod: Funktion: 1#1# Sätt larmet i aktiverat läge 1#2# Sätt larmet i skalsskydds läge 1#0# Sätt larmet i inaktiverat läge 4#1# Starta avlyssning 4#0# Stäng av avlyssning 93#1# Starta högtalaren 93#0# Stäng av högtalaren 94#1# Starta Output 1 94#0# Stäng av Output 1 Tänk på! I samband med samtal, är det inte nödvändigt med larmets lösenord före SMS koden. Om avlyssning startar, stäng av sirenen då så att det är möjligt att höra vad som händer i hemmet. 31

32 Kommunikationsinställningar Ni kan göra ett antal inställningar för hur och under vilka omständigheter larmsystemet ringer och/eller skickar SMS. 8.1 Samtal vid larm: Sätt på och av samtal vid larm (på som standard) Sätt på/av samtal vid larm med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck O[Larm samtal] på eller av. Tryck [OK] för att skicka SMS Sätt på/av samtal vid larm med SMS Sätt på samtal vid larm: SMS innehåll till huvudenheten Stäng av samtal vid larm: SMS innehåll till huvudenheten 32

33 8.2 SMS vid larm: Sätt på och av SMS vid larm (på som standard) Sätt på/av SMS vid larm med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [Larm SMS] på eller av. Tryck [OK] för att skicka SMS Sätt på/av samtal vid larm med SMS Sätt på SMS vid larm: SMS innehåll till huvudenheten Stäng av SMS vid larm: SMS innehåll till huvudenheten 33

34 8.3 SMS : Varje gång huvudenheten styrs med SMS eller App, skickar den ett SMS svar (som beskrivs vid varje inställning). Om du gärna vill spara på huvudenhetens SMS saldo, kan du stänga av detta. (som standard är detta på) Sätt på/av svar från huvudenheten med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [System SMS svar] på eller av. Tryck [OK] för att skicka SMS Sätt på/av svar från huvudenheten med SMS Sätt på SMS svar: SMS innehåll till huvudenheten Stäng av SMS svar: SMS innehåll till huvudenheten 34

35 8.4 SMS besked vid Aktivering/Inaktivering: Ni kan få huvudenheten till att skicka ett SMS till den första SMS kontakten, när larmsystemet blir aktiverat och inaktiverat. Dvs. du kan få ett besked t.ex. när ert barn kommer hem från skolan och inaktiverar larmsystemet (på som standard) Sätt på/av SMS besked vid Aktivering/Inaktivering med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [SMS vid Akt./Inakt.] på eller av. Tryck [OK] for att skicka SMS Sätt på/av SMS besked vid Aktivering/Inaktivering med SMS SMS notifikation på: SMS innehåll till huvudenheten SMS notifikation av: SMS innehåll till huvudenheten 35

36 8.5 Hämta GSM Signal: Du kan få statusuppdatering skickat som sms från huvudenheten angående den aktuella GSM signalstyrkan. Signalstyrkan kan vara från 0 till 31, där 31 är starkast Hämta GSM Signal med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck på [Få GSM Status] Hämta GSM Signal med SMS SMS innehåll till huvudenheten är signalstyrkan (00-31) Viktigt: er signalstyrkan (00-31) Signalstyrkan bör vare över 12 för att kunna garantera en stabil förbindelse till GSM nätet. 36

37 8.6 GSM övervakning Om du startar GSM övervakning, kommer huvudenheten att automatiskt skicka ett SMS till dig ifall GSM signalen kommer under 10 (denna funktion är som standard av) Sätt på/av GSM övervakning med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck [GSM Signal Övervakning] på/av. Tryck [OK] för att skicka SMS Sätt på/av GSM övervakning med App SMS Starta GSM övervakning: SMS innehåll till huvudenheten Stäng av GSM övervakning: SMS innehåll till huvudenheten 37

38 8.2 Gemensamt SMS Innehåll Som beskrivet under SMS vid larm, kan du skapa en gemensam SMS text som inleder alla SMS larm som larmsystemet skickar ut. Skapa den gemensamma SMS texten genom att skicka SMS till larmsystemet eller registrera texten i App:en Ställ in gemensamt SMS innehåll med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck in det besked som du önskar ska bli visat i alla SMS en (max 16 tecken, får inte innehålla Å, Ä eller Ö). Tryck [SET] för att skicka SMS Tryck på papperskorgen för att radera Ställ in gemensamt SMS innehåll med SMS SMS innehåll till huvudenheten Tänk på! Texten får vara max 16 tecken och får inte innehålla Å,Ä,Ö. 38

39 Sireninställningar Du kan göra flera olika inställningar för hur du vill att sirenen ska låta. 9.1 Siren vid larm: Du kan bestämma ifall sirenen ska tjuta vid larm. Som standard tjuter sirenen vid larm Sätt på/av sirenen vid larm med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Sätt på/av [Siren vid larm]. Tryck [OK] för att skicka SMS Sätt på/av sirenen vid larm med SMS Sätt på sirenen vid larm: SMS innehåll till huvudenheten Stäng av sirenen vid larm: SMS innehåll till huvudenheten 39

40 9.2 Sirentid Sirenen tjuter som standard i 3 minuter. Detta kan du ändra efter egen önskan mellan 1-15 minuter Ställ in sirentid med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Tryck in den önskade sirentiden i minuter. Tryck [OK] för att skicka SMS Ställ in sirentid med SMS SMS innehåll till huvudenheten Tänk på! är antalet av minuter, du önskar sirenen ska tjuta. 40

41 9.3 Sirenpip vid Aktivering/Inaktivering När larmsystemet blir aktiverat eller inaktiverat ger sirenen ut ett pip, för att göra er uppmärksamma på att larmsystemet har blivit aktiverat eller inaktiverat. Som standard är denna funktion på Sätt på/av siren bekräftelse vid aktivering/inaktivering med App Tryck på [Allmänna Inställningar]. Tryck på [Kommunikations inställningar]. Slå på/av [Siren pip vid akt./inakt.]. Tryck [OK] för att skicka SMS Sätt på/av siren bekräftelse vid aktivering/inaktivering med SMS Aktivera siren bekräftelse: SMS innehåll till huvudenhet Inaktivera siren bekräftelse: SMS innehåll till huvudenhet 41

42 9.4 Panelpip vid Aktivering/Deaktivering När larmsystemet blir aktiverat eller deaktiverat piper huvudenhetens inbyggda högtalare till, för att göra er uppmärksam på att larmet har blivit aktiverat/deaktiverat. Denna funktion är som standard på Slå av/på Panelpip vid Aktivering/Deaktivering med App Tryck på [Generella Inställningar]. Tryck på [Sireninställningar]. Slå av/på [Panelpip vid akt./deakt.] Tryck [OK] för att skicka SMS Slå av/på Panelpip vid Aktivering/Deaktivering med SMS Aktivera panelpip: SMS innehåll till huvudenheten Svar från huvudeneheten 42

43 Tidsfördröjnings inställningar 10.1 Fördröjnings inställningar Som beskrivet under 3.4 Zoninställningar, kan du själv bestämma vilken/vilka sensorer som ska ha tidsfördröjning. Längden av denna fördröjning kan ställas in mellan 0 till 99 sekunders fördröjning. Tidsfördröjningen ska ställas in för både aktivering och inaktivering. Dvs. den tid ni har från att ni aktiverar larmsystemet tills ni är ute ur huset och den tid ni har från att ni öppna dörren tills ni inaktiverar larmsystemet Ställ in fördröjning med App Ställ in fördröjning med SMS Fördröjning vid aktivering: SMS innehåll till huvudenheten Tryck på [Allmänna Inställningar]. Tryck på [Tidsfördröjnings inställningar]. Tryck in den önskade fördröjningen vid aktivering. Tryck [SET] för att skicka SMS Tryck in den önskade fördröjningen för inaktivering. Tryck [SET] för att skicka SMS Fördröjning vid inaktivering: SMS innehåll till huvudenheten Tänk på! är antalet av sekunder du önskar tidsfördröjning på (00-99). 43

44 Ändra koder och Återställning Du kan alltid ändra larmsystemets lösenord. Om du ändrar lösenordet med App, uppdaterar App en automatiskt informationen, så att du inte behöver ändra något för att fortsätta med att använda App en. Du kan även nollställa delar av inställningar eller alla inställningar, om du behöver det Ändra lösenord Standard lösenord är När ni har gjort alla inställningar och monterat larmsystemet, så rekommenderar vi att ni ändrar lösenordet Ändra lösenord med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck in nuvarande lösenord och sedan nedanför det nya lösenordet. Tryck [Bekräfta] för att skicka SMS Ändra lösenord med SMS SMS innehåll till huvudenheten Viktigt! är det nya lösenordet. Den ska vara på 6 siffror. 44

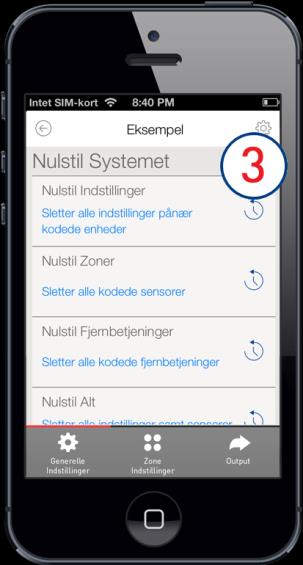

45 11.2 Nollställ inställningar Återställ alla inställningar, men inte enheterna som blev kodade. Dvs. sensorer och fjärrkontroller är fortfarande kodade till larmsystemet, men ska få nya zoninställningar Återställ inställningar med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ Inställningar] Återställ inställningar med SMS SMS innehåll till huvudenheten 45

46 11.3 Radera alla zoner Radera alla zoner. Alla kodade sensorer kommer bli raderade från huvudenheten. Alla andra inställningar är kvar och fjärrkontrollerna är fortfarande kodade till larmsystemet Radera alla zoner med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ Zoner] Radera alla zoner med SMS SMS innehåll till huvudenheten 46

47 11.4 Radera alla fjärrkontroller Radera alla fjärrkontroller. Alla sensorer och inställningar är fortfarande kvar Radera alla fjärrkontroller med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ Fjärrkontroller] Radera alla fjärrkontroller med SMS SMS innehåll till huvudenheten 47

48 11.5 Nollställ allt Återställer allt till ursprungsinställning. Alla sensorer, fjärrkontroller och inställningar blir raderade från huvudenheten Återställ allt med App Tryck på [Allmänna Inställningar]. Tryck på [Ändra Lösenord och Nollställ]. Tryck på klockan bredvid [Nollställ All t] Återställ allt med SMS SMS innehåll till huvudenheten 48

49 Nollställ allt Manuellt I vissa fall måste man nollställa hela larmsystemet manuellt. Detta görs på följande sätt: Sätt ON/OFF knappen på OFF. Tryck in REC och RF knapparna och håll dem intryckta under hela proceduren. Sätt ON/OFF knappen tillbaka på ON. Status LED blinkar först med kort intervall, vartefter alla lamporna lyser. Dessa blinkningar ska upprepas två gånger innan systemet är helt nollställt. Först när de två blinkningarna är genomförda så ska REC och RF knapparna släppas. 49

50 Appendix 12.1 Vanliga frågor Kommer snart! 12.2 Lista över SMS koder Typ SMS Kod Funktion Fabriksinställning Styrning Kommunikation 1#1# Aktivera larmsystem System armed 1#2# Skalskydd Home armed 1#0# Inaktivera larmsystem System disarmed 30## Hämta system status System armed Home armed System disarmed 32## Check GSM signal GSM Signal: ## Ställ in samtalsnummer 1 IMEI: char. IMEI 12#1# Larm SMS på Alarm SMS Enabled På 12#0# Larm SMS av Alarm SMS Disabled 15#1# Larm samtal på Alarm Phone Call På Enabled 15#0# Larm samtal av Alarm Phone Call Disabled 42#1# SMS svar på SMS reply: ON På 42#0# SMS svar av SMS reply: OFF 43#1# SMS vid aktivering/inaktivering på 43#0# SMS vid aktivering/inaktivering av SMS Motification for Arm/disarm: ON SMS Motification for Arm/disarm: OFF 99## Radera gemensamt SMS innehåll Common SMS content deleted 99#xxxxxx# Välj gemensamt SMS innehåll Common SMS content set to: xxxxxx 17#1# GSM signal övervakning på GSM Signal Monitor Enabled 17#0# GMS signal övervakning av GSM Signal Monitor Disabled Av Av 50

51 Samtalsnummer SMS Telefonnummer 50## Hämta samtalsnummer status See Remote Operation in the manual 60## Hämta SMS nummer status See Remote Operation in the manual 51#xxxxx# Spara samtalsnummer 1 Call phone number 1: xxxxx 52#xxxxx# Spara samtalsnummer 2 Call phone number 2: xxxxx 53#xxxxx# Spara samtalsnummer 3 Call phone number 3: xxxxx 54#xxxxx# Spara samtalsnummer 4 Call phone number 4: xxxxx 55#xxxxx# Spara samtalsnummer 5 Call phone number 5: xxxxx 51## Radera samtalsnummer 1 Call phone number 1 deleted 52## Radera samtalsnummer 2 Call phone number 2 deleted 53## Radera samtalsnummer 3 Call phone number 3 deleted 54## Radera samtalsnummer 4 Call phone number 4 deleted 55## Radera samtalsnummer 5 Call phone number 5 deleted 61#xxxxx# Spara SMS nummer 1 SMS phone number 1: xxxxx 62#xxxxx# Spara SMS nummer 2 SMS phone number 2: xxxxx 63#xxxxx# Spara SMS nummer 3 SMS phone number 3: xxxxx 64#xxxxx# Spara SMS nummer 4 SMS phone number 4: xxxxx 65#xxxxx# Spara SMS nummer 5 SMS phone number 5: xxxxx 61## Radera SMS nummer 1 SMS phone number 1 deleted 62## Radera SMS nummer 2 SMS phone number 2 deleted 63## Radera SMS nummer 3 SMS phone number 3 deleted 64## Radera SMS nummer 4 SMS phone number 4 deleted 51

52 Sireninställningar Nytt lösenord och nollställ Fördröjning 65## Radera SMS nummer 5 SMS phone number 5 deleted 11#1# Siren vid larm på Siren when alarming enabled 11#0# Siren vid larm av Siren when alarming disabled 35#xx# Ställ in siren tid Siren ringing time set to: 01 minutes 40#1# Starta trådlös sändare Wireless Transmission Control: ON 40#0# Stäng av trådlös sändare Wireless Transmission Control: OFF 41## Ställ in trådlös kryptering Wireless Siren Coding Encryption:xxxx 48#1# Sirenbip vid aktivering/inaktivering på 48#0# Sirenbip vid aktivering/inaktivering av Arm/disarm siren: ON Arm/disarm siren: OFF På 3 minuter 31#xxxxxx# Välj nytt lösenord Password set to: xxxxxx #0# Radera alla inställningar förutom kodning All settings except coding information deleted 36#1# Radera alla zoner Alle defence zone deleted 36#2# Radra alla fjärrkontroller All remote controls deleted # # Nollställ allt System reset 44## Ställ in aktiveringsfördröjning Arm Delay Time: xx 0 (00-99sek) seconds sekunder 45## Ställ in inaktiveringsfördröjning (00-99sek) Disarm Delay Time: xx seconds Av FFFF På 0 sekunder Sabotagekontakt 98#1# Panel sabotagekontakt på Alarm panel tamper switch enabled 98#0# Panel sabotagekontakt av Alarm panel tamper switch disabled Av 52

53 Trådlösa inställningar Trådbundna inställningar 38#AA#B#C# Ställ in zontyp och skalskydd AA: B: 1-4 1:24 hours defense zone 2:real-time defense zone 3:delay defense zone 4:bypass defense zone C: 0-1 1:valid when home arm 0:invalid when home arm Zone 08 set to delay zone type and invalid when home arm, send: #08#3#0# Reply: Zone:08 Defense Zone Type: Delay defense zone Home Arm Defense Zone: invalid 39#AA#xx# Namnge zon AA: 01-99;xx: User defined content, to set user defined SMS content for zone 08 to gas leakage, send SMS: #39#08#gas leakage# 95#1# Ställ in trådad zon 97 till NO Z1 97 defense zone set to: NO 95#0# Ställ in trådad zon 97 till NC Z1 97 defense zone set to: NC 96#1# Ställ in trådad zon 98 till NO Z1 98 defense zone set to: NO 96#0# Ställ in trådad zon 98 till NC Z1 98 defense zone set to: NC 97#1# Ställ in trådad zon 99 till NO Z1 99 defense zone set to: NO 97#0# Ställ in trådad zon 99 till NC Z1 99 defense zone set to: NC NC NC NC NC NC NC 53

54 94#1# Starta output 2 Relay P2: ON OFF 94#0# Stäng output 2 Relay P2: OFF 54

55 12.2 Huvudenhetens Specifikationer Arbetsspänning 12V/1,2A Genomsnitts ström 65mA Arbetstemperatur 0-50 grader C GSM frekvens 850/900/1800/1900MHz Trådlös frekvens 433MHz Trådlös kommunikations moduleringsmod ASK Trådlöst avstånd 80 meter utan hinder (10-15 med) Adapter inputspänning AC V Antal stöttade trådbundna zoner 3 Antal stöttade trådlösa zoner 96 Batteri backup 7,4V 1000mAh (ca. 8 timmar utan strömförsörjning) Skulle du någonsin ha några frågor om larmsystemet, tveka inte att skriva till oss på support@homealarm.se, eller ring oss på ( ). Homealarm.se förbehåller sig rätten utav stav-, tryckeri-och fel formulering Copyright av denna manual: HomeAlarm
