1 IC0 103 Okt. 12 Översikt Denna produkt mäter mängden joner i luften. Den kan samtidigt mäta mängden positiva och negativa joner. Specifikationer Objektjoner Displayenhet Mätområde Strömförsörjning Dimensioner Vikt Luftburna joner (positiva och negativa) LCD (tre- och femsiffriga tal) 100 to joner (102-området) 1000 to ions (103-området) to ions (104-området) Ett torrcellsbatteri 006P (9V) Ca (mm), exklusive utskjutande delar Ca. 770 g (inklusive batteri) Komponenter Huvudenhet 1 Tillbehör Användarmanual (detta dokument) 1 Jordkabel 1 Kabel för utgångssignal 1 AC-adapter 1 [Säkerhetsföreskrifter] (Varning / försiktighet) Fel kan uppstå om föremål placeras i utsugsfläkten. Fel kan uppstå om föremål placeras i luftintaget. Använd inte denna produkt för andra ändamål än för att mäta luftjoner. [Försiktighetsåtgärder vid användning] Luftjoner är känsliga för miljöfaktorer (temperatur, fuktighet etc.). 1. Använd enheten på en stabil plattform, bord, etc. 2. Rör eller flytta inte enheten under mätningen. Om du gör detta kan det resultera i mätfel på grund av statisk elektricitet. 3. Mätfel kan minskas genom att man ansluter jordledningen till jord. 1

2 Delarnas namn och funktioner Visning av positiva joner Visning av negativa joner Luftintag OMRÅDE Visning av mätområde LED Visar aktuellt mätområde Strömbrytare för mätområde Används för att välja mätområde Utsugsfläkt AC adapterterminal Extern terminal för utkabel Terminal för jordkabel Strömbrytare 2

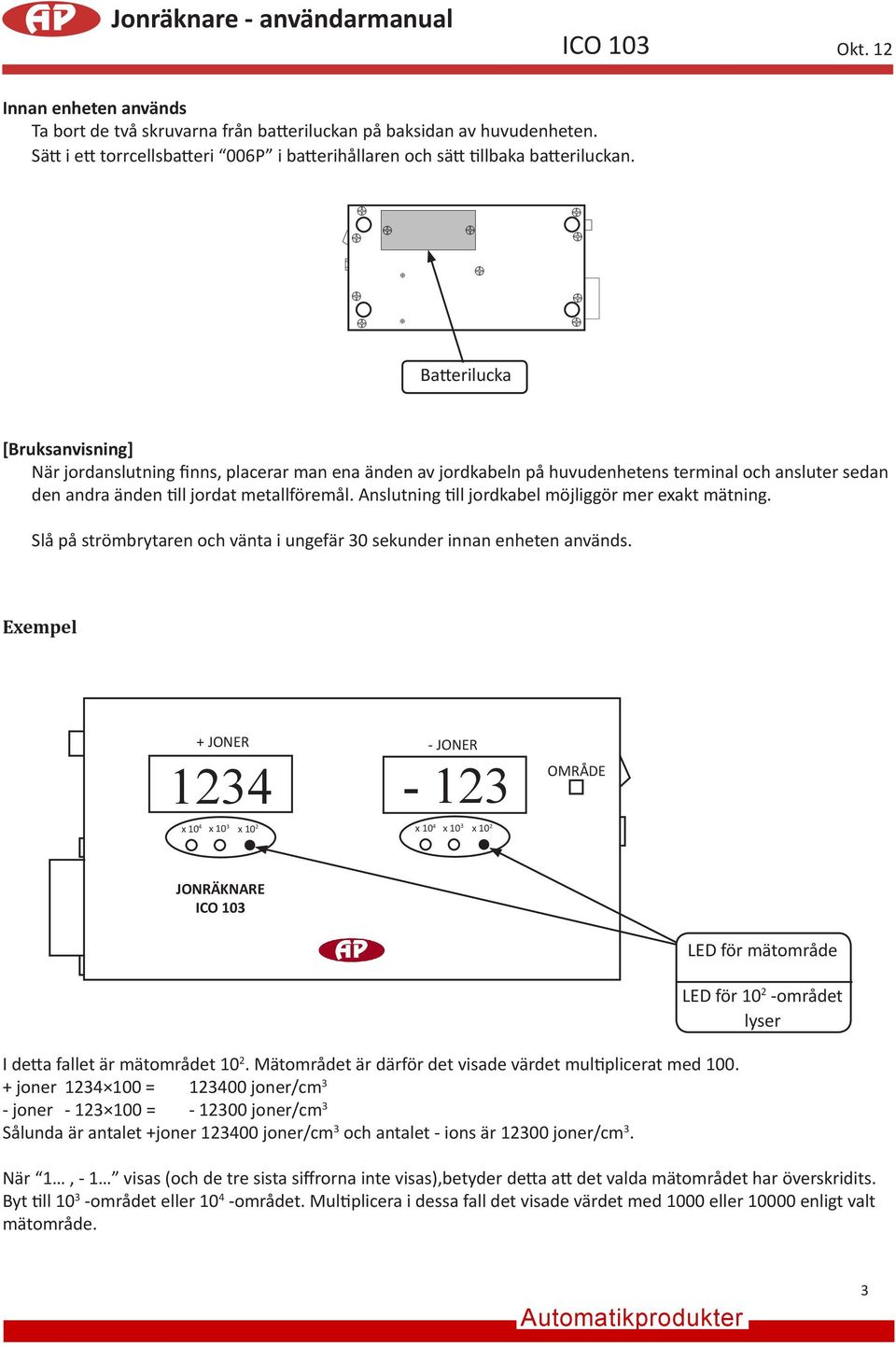

3 Innan enheten används Ta bort de två skruvarna från batteriluckan på baksidan av huvudenheten. Sätt i ett torrcellsbatteri 006P i batterihållaren och sätt tillbaka batteriluckan. Batterilucka [Bruksanvisning] När jordanslutning finns, placerar man ena änden av jordkabeln på huvudenhetens terminal och ansluter sedan den andra änden till jordat metallföremål. Anslutning till jordkabel möjliggör mer exakt mätning. Slå på strömbrytaren och vänta i ungefär 30 sekunder innan enheten används. Exempel OMRÅDE I detta fallet är mätområdet Mätområdet är därför det visade värdet multiplicerat med joner = joner/cm 3 - joner = joner/cm 3 Sålunda är antalet +joner joner/cm 3 och antalet - ions är joner/cm 3. LED för mätområde LED för området lyser När 1, - 1 visas (och de tre sista siffrorna inte visas),betyder detta att det valda mätområdet har överskridits. Byt till området eller området. Multiplicera i dessa fall det visade värdet med 1000 eller enligt valt mätområde. 3

4 [Extern utgångsfunktion] Genom att använda medföljande utgående kabel, kan man mäta eller samla in data på ställen där LCD-displayen inte kan ses. För utsignal, är likspänningen på 1 [V] och -1 [V] utgång för de visade värdena [1000] respektive [-1000] på LCDdisplayen på huvudenheten. Anslut kabeln till en kommersiellt tillgänglig DC-voltmeter eller multimeter. Tabell med utgångssignaler Färg Signalnamn Röd utgång för + joner Svart JORD (gemensam) Vit - utgång för - joner Varning: Kontrollera områdesinställningen innan användning eftersom utgångsspänningen är kopplad till LCD-displayen på huvudenheten. [Övrigt] Batterikontroll När batteriet är slut, visas meddelandet LOBAT och LED-lampan för område slocknar. Sätt i nytt batteri. LOBAT OMRÅDE 4

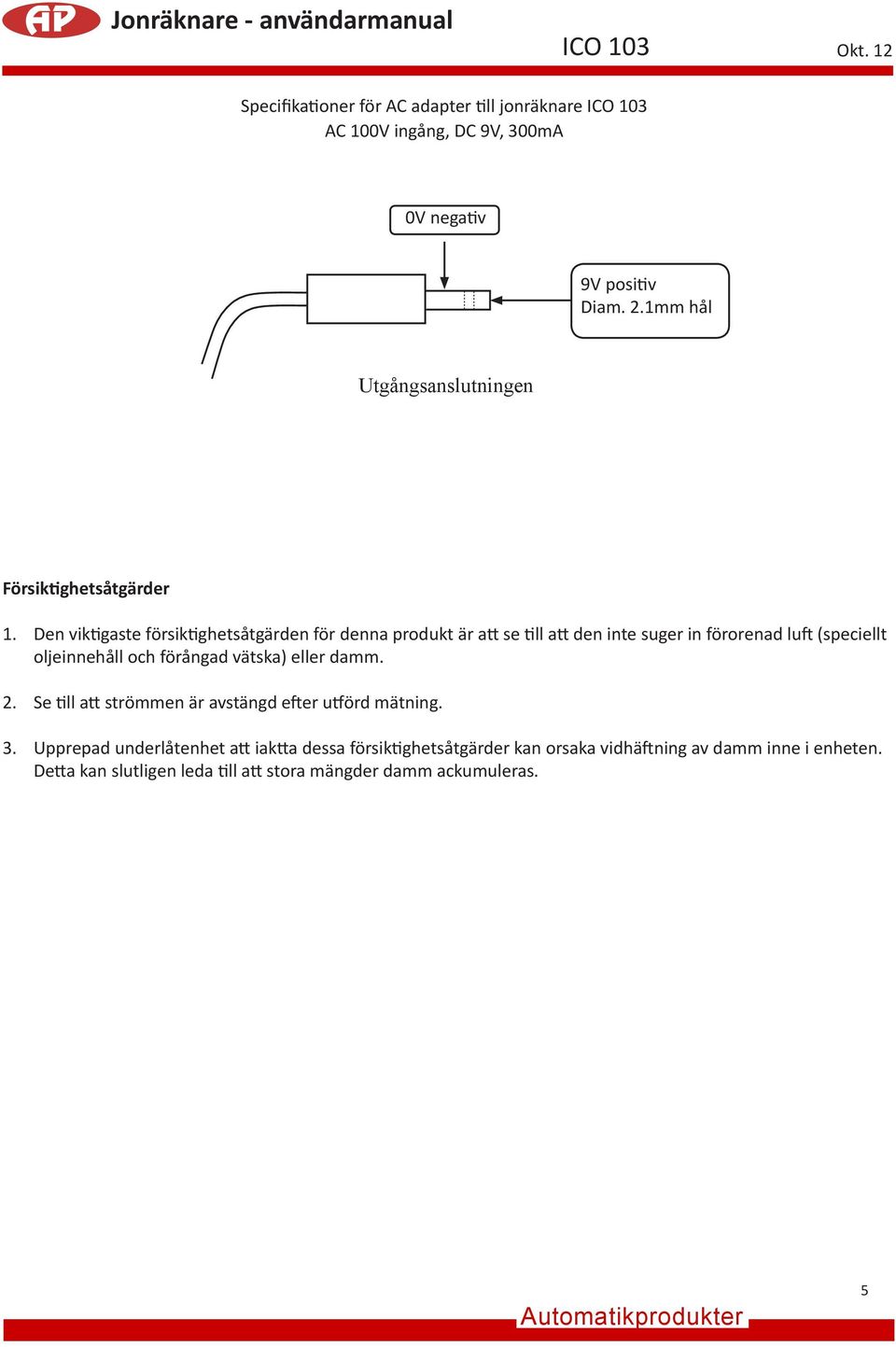

5 Specifikationer för AC adapter till jonräknare AC 100V ingång, DC 9V, 300mA 0V negativ 9V positiv Diam. 2.1mm hål Utgångsanslutningen Försiktighetsåtgärder 1. Den viktigaste försiktighetsåtgärden för denna produkt är att se till att den inte suger in förorenad luft (speciellt oljeinnehåll och förångad vätska) eller damm. 2. Se till att strömmen är avstängd efter utförd mätning. 3. Upprepad underlåtenhet att iaktta dessa försiktighetsåtgärder kan orsaka vidhäftning av damm inne i enheten. Detta kan slutligen leda till att stora mängder damm ackumuleras. 5
