1 INSTALLATIONS- och DRIFTSANVISNING SKORSTENSFLÄKT DC

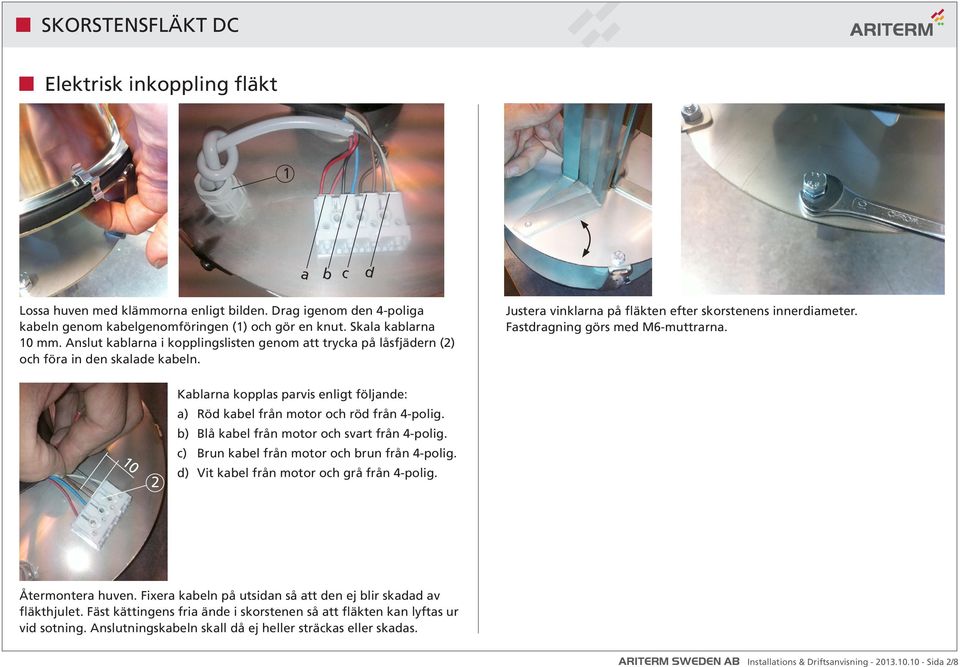

2 Elektrisk inkoppling fläkt 1 a b c d Lossa huven med klämmorna enligt bilden. Drag igenom den 4-poliga kabeln genom kabelgenomföringen (1) och gör en knut. Skala kablarna 10 mm. Anslut kablarna i kopplingslisten genom att trycka på låsfjädern (2) och föra in den skalade kabeln. Justera vinklarna på fläkten efter skorstenens innerdiameter. Fastdragning görs med M6-muttrarna Kablarna kopplas parvis enligt följande: a) Röd kabel från motor och röd från 4-polig. b) Blå kabel från motor och svart från 4-polig. c) Brun kabel från motor och brun från 4-polig. d) Vit kabel från motor och grå från 4-polig. Återmontera huven. Fixera kabeln på utsidan så att den ej blir skadad av fläkthjulet. Fäst kättingens fria ände i skorstenen så att fläkten kan lyftas ur vid sotning. Anslutningskabeln skall då ej heller sträckas eller skadas. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 2/8

3 Elektrisk inkoppling styrning Pelletsbrännare PX22 1. Lossa det befintliga 10-pols kontaktdonet i brännaren och ersätt med motsvarande i kablage (1). Anslut edgekontakterna på kablage (1) enligt Bild A. 2. Koppla in 10-pols kontaktdonet i kablage (2) i motsvarande på brännaren. Anslut andra änden av kablage (2) i kopplingsboxen enligt Bild B, höger sida. Drag igenom kabeln genom kabelgenomföringen och gör en knut. Anslut kabeln i kopplingslisten genom att trycka på låsfjädern och föra in kabeln. OBSERVERA! Den röda kabeln skall klippas bort. Koppla enligt följande: 1. Ingen kabel 2. Svart kabel 3. Grå kabel 4. Brun kabel 3. Drag igenom den 4-poliga kabeln genom kabelgenomföringen och gör en knut. Anslut den 4-poliga kabeln, som går till fläkten, enligt Bild B, höger sida. Anslut kabeln i kopplingslisten genom att trycka på låsfjädern och föra in kabeln. 1. Röd kabel 2. Svart kabel 3. Grå kabel 4. Brun kabel 4. Anslut den andra änden av den 4-poliga kabeln i fläkten enligt avsnitt Elektrisk inkoppling fläkt. Bild A Bild B ARITERM SWEDEN AB Installations & Driftsanvisning Sida 3/8

4 Pelletskamin K6 1. Anslut edge kontakten på i Bild C, högst upp till vänster på kaminens styrkort enligt Bild D. Drag kabeln genom kaminens ryggplåt och bifogad genomföring. Anslut andra änden av kablaget i kopplingsboxen enligt Bild E, höger sida. Anslut kabeln i kopplingslisten genom att trycka på låsfjädern och föra in kabeln. Drag igenom kabeln genom kabelgenomföringen och gör en knut. OBSERVERA! Den röda kabeln skall klippas bort. Koppla enligt följande: 1. Ingen kabel 2. Svart kabel 3. Grå kabel 4. Brun kabel Bild C 3. Drag igenom den 4-poliga kabeln genom kabelgenomföringen och gör en knut. Anslut den 4-poliga kabeln,som går till fläkten, enligt Bild E, höger sida. Anslut kabeln i kopplingslisten genom att trycka på låsfjädern och föra in kabeln. 1. Röd kabel 2. Svart kabel 3. Grå kabel 4. Brun kabel 4. Anslut den andra änden av den 4-poliga kabeln i fläkten enligt avsnitt Elektrisk inkoppling fläkt Bild D Bild E ARITERM SWEDEN AB Installations & Driftsanvisning Sida 4/8

5 Pelletskamin Lilla Frö 1. Anslut edgekontakten i Bild F, högst upp till vänster på kaminens styrkort enligt Bild G. Drag kabeln genom kaminens ryggplåt och bifogad genomföring. Fäst kopplingsplinten i ryggplåtens för detta avsedda hål. 2. Anslut den 4-poliga kabeln, som går till fläkten, enligt Bild H. Parvis: Röd kabel - Röd kabel Svart kabel - Svart kabel Grå kabel - Grå kabel Brun kabel - Brun kabel 3. Koppla in de två svarta och den röda kabeln (grön cirkel Bild F) på nätaggregatet på insidan av kaminens ryggplåt (grön cirkel Bild I). Koppla enligt följande: Svart och svart till Minus (-) Röd till Plus (+) 4. Anslut den andra änden av den 4-poliga kabeln i fläkten enligt avsnitt Elektrisk inkoppling fläkt. Bild F Bild I Bild G Bild H ARITERM SWEDEN AB Installations & Driftsanvisning Sida 5/8

6 Inställning av undertryck OBSERVERA! Denna funktion kräver programversion 5.1 eller senare Som auktoriserad installatör har du tillgång till servicekoden till kaminen / brännarens styrning. Gå in i Service-menyn och sedan i undermenyn PWM. De fabriksinställda värdena är enligt följande: PX22 PWM Vent PWMStart PWM Min PWM LO PWM HI PWM Cool PWM Inv TachoAct Skorstensfläktens hastighet då tändelement aktiverats och inget annat fläktläge är valt Skorstensfläktens hastighet under uppstartssekvensen Skorstensfläktens hastighet under min-effektsläget Skorstensfläktens hastighet under låg-effektsläget Skorstensfläktens hastighet under hög-effektsläget Skorstensfläktens hastighet under kylfas Måste ändras till 000! Pulsinställning Om man vill ha övervakning av fläktdriften och larm vid felfunktion skall värdet ändras till 001. Kamin K6 / Lilla Frö PWM Vent Skorstensfläktens hastighet då tändelement aktiverats och inget annat fläktläge är valt. PWMStart Skorstensfläktens hastighet under uppstartssekvensen. PWM LO Skorstensfläktens hastighet under låg-effektsläget. PWM HI Skorstensfläktens hastighet under hög-effektsläget. PWM Cool Skorstensfläktens hastighet under kylfas. PWM Inv Pulsinställning TachoAct Om man vill ha övervakning av fläktdriften och larm vid felfunktion skall värdet ändras till 001. Starta upp kaminen eller brännaren och mät undertrycket i skorstenen. Justera värdena i PWM-menyn VID BEHOV. Undertrycket i skorstenen skall under alla driftlägen ligga mellan Pa. Garanti Ariterm Sweden AB lämnar 1 års materialgaranti på produkten. Egenmäktig förändring av produkt och reservdelstillverkning Egenmäktig förändring av produkt och reservdelstillverkning leder till att produktens / kundens säkerhet utsätts för risk och Ariterms produktansvarsförsäkring upphör att gälla. Ändringar i produkterna får endast utföras med Ariterms skriftliga medgivande. För säkerhets skull skall endast originaldelar som är godkända av Ariterm användas. Om andra delar används tar Ariterm inte ansvar för följderna. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 6/8

7

8 Om denna anvisning ej följs vid installation, drift och skötsel är Ariterm Sweden ABs åtagande enligt gällande garantibestämmelser ej bindande. Ariterm förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande. Ariterm Sweden AB Flottiljvägen 15, SE Kalmar
