1 INSTALLATIONS- och DRIFTSANVISNING FEEDO

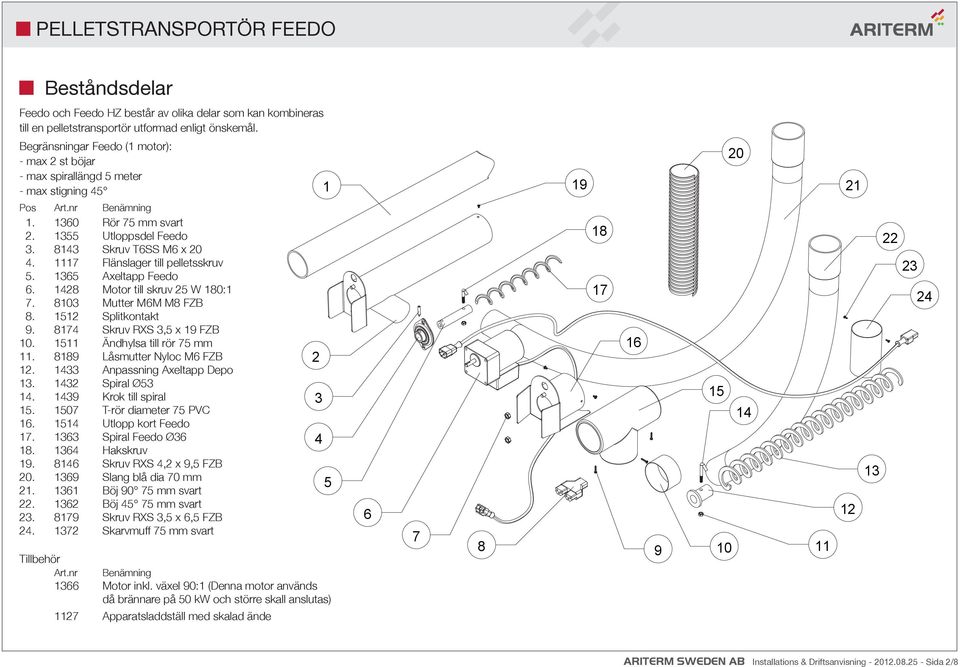

2 Beståndsdelar Feedo och Feedo HZ består av olika delar som kan kombineras till en pelletstransportör utformad enligt önskemål. Begränsningar Feedo (1 motor): - max 2 st böjar - max spirallängd 5 meter - max stigning Pos Art.nr Benämning Rör 75 mm svart Utloppsdel Feedo Skruv T6SS M6 x Flänslager till pelletsskruv Axeltapp Feedo Motor till skruv 25 W 180: Mutter M6M M8 FZB Splitkontakt Skruv RXS 3,5 x 19 FZB Ändhylsa till rör 75 mm Låsmutter Nyloc M6 FZB Anpassning Axeltapp Depo Spiral Ø Krok till spiral T-rör diameter 75 PVC Utlopp kort Feedo Spiral Feedo Ø Hakskruv Skruv RXS 4,2 x 9,5 FZB Slang blå dia 70 mm Böj mm svart Böj mm svart Skruv RXS 3,5 x 6,5 FZB Skarvmuff 75 mm svart Tillbehör Art.nr Benämning 1366 Motor inkl. växel 90:1 (Denna motor används då brännare på 50 kw och större skall anslutas) 1127 Apparatsladdställ med skalad ände ARITERM SWEDEN AB Installations & Driftsanvisning Sida 2/8

8143 Skruv T6SS M6 x 20 4. 1117 Flänslager till pelletsskruv 5. 1365 Axeltapp Feedo 6. 1428 Motor till skruv 25 W 180:1 7. 8103 Mutter M6M M8 FZB 8. 1512 Splitkontakt 9.

3 Montering Följande monteringsbeskrivning gäller exempel enligt nedan Pelletsens transportriktning 2. För in röret (1) i böjens muff (22) i transportriktningen. Om skarvmuff (24) måste användas skall skarven hamna mitt i skarvmuffen. Rörens ändar skall ligga helt ihop med varandra så att det inte uppstår en kant som pelletsen kan haka fast i. 3. Fixera skarven med 2 st skruvar (23). (4 st om det är en skarvmuff) mm 1. För in det horisontella röret (1) i utloppsdelen (2). För in mot mekaniskt stopp. Fixera röret med bifogad skruv (19). 1/2 4. Ariterm rekommenderar att Feedo skall ta pellets med en inloppsvinkel på Då skall en 150 mm lång fasning kapas. Denna skall kapas till rörets halva tjocklek. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 3/8

Fixera skarven med 2 st skruvar (23). (4 st om det är en skarvmuff) 23 1 19 2 1 150 mm 1. För in det horisontella röret (1) i utloppsdelen (2). För in mot mekaniskt stopp.

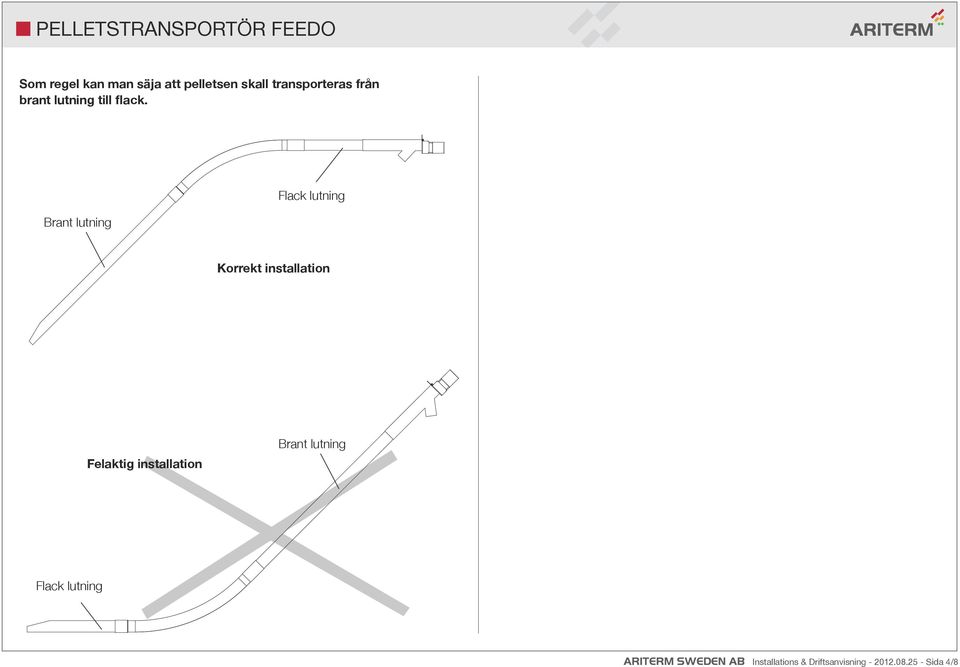

4 Som regel kan man säja att pelletsen skall transporteras från brant lutning till flack. Brant lutning Flack lutning Korrekt installation Felaktig installation Brant lutning Flack lutning ARITERM SWEDEN AB Installations & Driftsanvisning Sida 4/8

Brant lutning Flack lutning Korrekt installation Felaktig

5 7. När rören och utloppsdelen är monterade skall längden på spiralen bestämmas. För in spiralen tills den går mot utloppsdelens tak. Håll spiralen fixerad under hela mätningen. 9. Skruva ur flänslagrets (4) två låsskruvar och montera axeltapp (5), flänslager (4) och stoppskruven (3) enligt bilder nedan Markera och kapa spiralen 30 mm kortare än längsta delen på röret. Detta gäller med spirallängd upp till 4 m. Vid 5 m är måttet 50 mm. 10. Gänga stoppskruven (3) i lagret (4) och låt den sticka in i frigångshålet på axeltappen (5). 30 mm ARITERM SWEDEN AB Installations & Driftsanvisning Sida 5/8

Skruva ur flänslagrets (4) två låsskruvar och montera axeltapp (5), flänslager (4) och stoppskruven (3) enligt bilder nedan. 3 4 5 8.

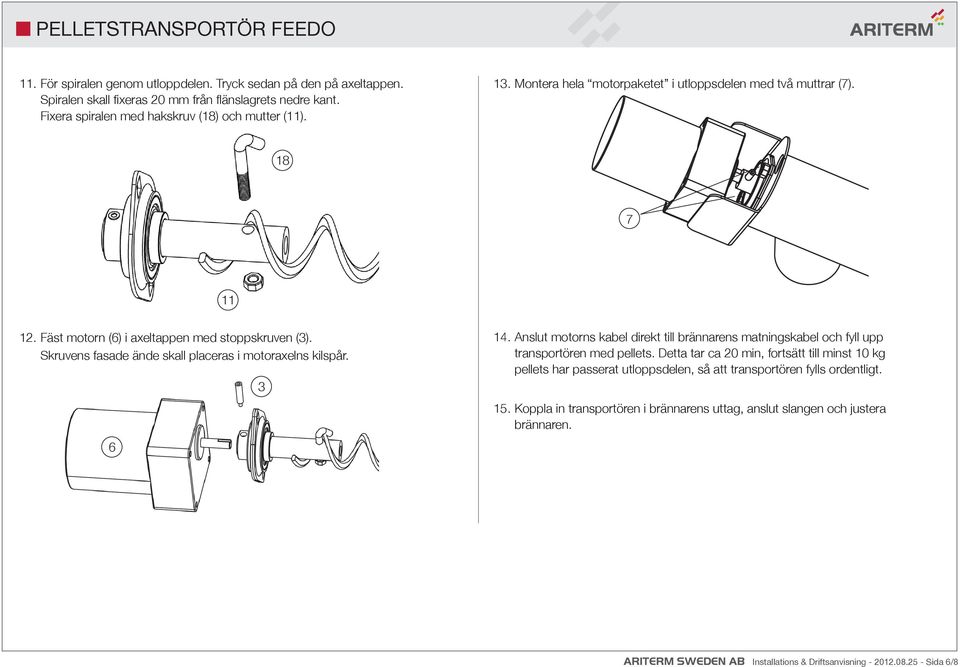

6 11. För spiralen genom utloppdelen. Tryck sedan på den på axeltappen. Spiralen skall fixeras 20 mm från flänslagrets nedre kant. Fixera spiralen med hakskruv (18) och mutter (11). 13. Montera hela motorpaketet i utloppsdelen med två muttrar (7) Fäst motorn (6) i axeltappen med stoppskruven (3). Skruvens fasade ände skall placeras i motoraxelns kilspår Anslut motorns kabel direkt till brännarens matningskabel och fyll upp transportören med pellets. Detta tar ca 20 min, fortsätt till minst 10 kg pellets har passerat utloppsdelen, så att transportören fylls ordentligt. 15. Koppla in transportören i brännarens uttag, anslut slangen och justera brännaren. ARITERM SWEDEN AB Installations & Driftsanvisning Sida 6/8

6 3 14. Anslut motorns kabel direkt till brännarens matningskabel och fyll upp transportören med pellets.

7 Feedo HZ Då man skall transportera pellets längre än 5 meter skall man använda fler motorer enligt principen Feedo HZ. En Feedo-transportör enl. tidigare i 45 lutning förser vidare transport (Feedo HZ) med pellets. Horisontella transportörer (max 15 ) för sedan pelletsen vidare till nästa transportör eller till pannan. Montering Feedo HZ Montera Feedo-transportör enl. tidigare. Anslut denna till T-röret (15) via en rörbit (1) och/eller en kort slang (20). Skjut i ett 100 mm långt rör i T-röret (15) och montera ändhylsan (10). Kapa och montera röret (1) fram till nästa motor. Montera nästa T-rör (15) med utlopp (16). Kapa spiralen (13) och montera axeltapp (5) enl. tidigare avsnitt med tillägget att anpassningen (12) skall monteras mellan axeltapp (5) och spiral (13) samt låsas med den större kroken (14). Spiralen (13) skall kapas så att dess ände passerar nedfallet med minst 100 mm. Skruva fast motorerna (samma motortyp till både Feedo och Feedo HZ). Alla motorerna skall parallellkopplas med splitkontakt (8). Motorerna skall gå samtidigt och styras av samma styrning (brännare, panna). Vid behov förlängs sladdarna med apparatsladd 2 m (1127) ARITERM SWEDEN AB Installations & Driftsanvisning Sida 7/8

Montering Feedo HZ Montera Feedo-transportör enl. tidigare. Anslut denna till T-röret (15) via en rörbit (1) och/eller en kort slang (20).

8 Om denna anvisning ej följs vid installation, drift och skötsel är Ariterm Sweden ABs åtagande enligt gällande garantibestämmelser ej bindande. Ariterm förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande. Ariterm Sweden AB Flottiljvägen 15, SE Kalmar

Ariterm förbehåller sig rätten till ändringar i detaljer och specifikationer
