1 MONTERINGS- och INSTALLATIONSANVISNING Ariterm Prisma solfångare för utanpåliggande takmontering

2 ARITERM PRISMA SOLFÅNGARE Innehållsförteckning Symbolförklaringar...3 Produktbeskrivning...4 Varningar...5 Leveransomfattning / behovsspecifikation Översikt: montagesystem, horisontella basprofiler...8 Mått, infästningsavstånd, horisontellt...9 Montering av fästpunkter Montering av basprofiler, horisontellt...12 Översikt: montagesystem, vertikalt Mått, infästningsavstånd, vertikalt Översikt: montagesystem för platta tak...15 Mått, infästningsavstånd, platta tak.. 16 Observera vid montering på platta tak...17 Montering på platta tak: montering av takstativ Montering av solfångarmoduler på horisontellt placerade basprofiler Anslutning av solfångare till rörsystemet...24 Exempel på takgenomföringar...25 Tekniska data...26 Efter solfångarens montering...27 Allmänt Vid byggnation av solenergianläggningar ska de aktuella lagar och förordningar följas som gäller för respektive land på nationell, regional, europeisk och/eller internationell nivå. De allmänt erkända tekniska reglerna för vederbörande område ska tillämpas. Ta även hänsyn till att monteringen av solenergimoduler kan ställa högre krav på tak-, vägg- och tätningsteknik med avseende på regntäthet. De gällande säkerhetsföreskrifterna för att minimera olycksriskerna kan kräva användning av säkerhetsanordningar såsom säkerhetsbälte, ställningar, fallskydd etc. Dessa säkerhetsanordningar ingår ej i leveransomfattningen. Montering skall utföras av behörig installatör. ARITERM SWEDEN AB Monterings- och installationsanvisning /28

3 Varning! Fara för miljön och materiella skador Viktigt, observera Varning! Risk för skållning Grundsats 1 Utbyggnadssats Tillbehörssats Erforderliga verktyg Material som tillhandahålls av byggherren/ entreprenören Tekniska data Dra åt för hand Stativvinkel för platt tak Anslutning av solfångare till rörsystemet Dra åt med verktyg Krysstag Risk för personskador Hänvisning, information Utanpåliggande takmontering Se arbetssteg Måttuppgifter Montering på platt tak Montering av temperaturgivare Se sidan Leveransomfattning Takgenomföring Tillval Ortogonal Auktoriserad montör erfordras Montering av fler solfångarmoduler Idrifttagning ARITERM SWEDEN AB Monterings- och installationsanvisning /28

4 ARITERM PRISMA SOLFÅNGARE Produktbeskrivning Montagesystemen är avsedda för infästning av solfångarpaneler och får endast användas i enlighet med de uppgifter för statisk dimensionering som anges för dessa system. De är konstruerade för taklutningar mellan 22 och 65. För installation på svagt lutande tak krävs en speciell monteringssats. Måttuppgifter och tekniska data som specificeras i denna manual kan variera beroende på vald solfångarpanel. Därför erfordras en särskild kontroll på plats av byggherren/ entreprenören. Ej ändamålsenlig användning samt ej tillåtna ändringar på konstruktionen och/eller vid montering leder till att tillverkarens/leverantörens garanti upphör att gälla. ARITERM SWEDEN AB Monterings- och installationsanvisning /28

5 Varningar ARITERM SWEDEN AB Monterings- och installationsanvisning /28

6 ARITERM PRISMA SOLFÅNGARE Leveransomfattning / behovsspecifikation Basprofil Monteringshake Klämfäste Profilskarv (inkl. skruvar) Insexskruv Profilmutter Monteringsregel Monteringsanvisning Glidskydd Stansskruv (insex) Stansskruv (sexkant) Låsbricka Vingmutter ARITERM SWEDEN AB Monterings- och installationsanvisning /28

7 Behovsspecifikation Horisontellt monterade basprofiler Vertikalt monterade basprofiler Montage på platta tak ARITERM SWEDEN AB Monterings- och installationsanvisning /28

8 ARITERM PRISMA SOLFÅNGARE Montagesystem, horisontella basprofiler Solfångarmodulen som visas i denna monterings- och bruksanvisning är ett exempel. Måttuppgifterna och tekniska data måste eventuellt anpassas efter aktuell installation. ARITERM SWEDEN AB Monterings- och installationsanvisning /28

9 Mått, infästningsavstånd, horisontellt ARITERM SWEDEN AB Monterings- och installationsanvisning /28

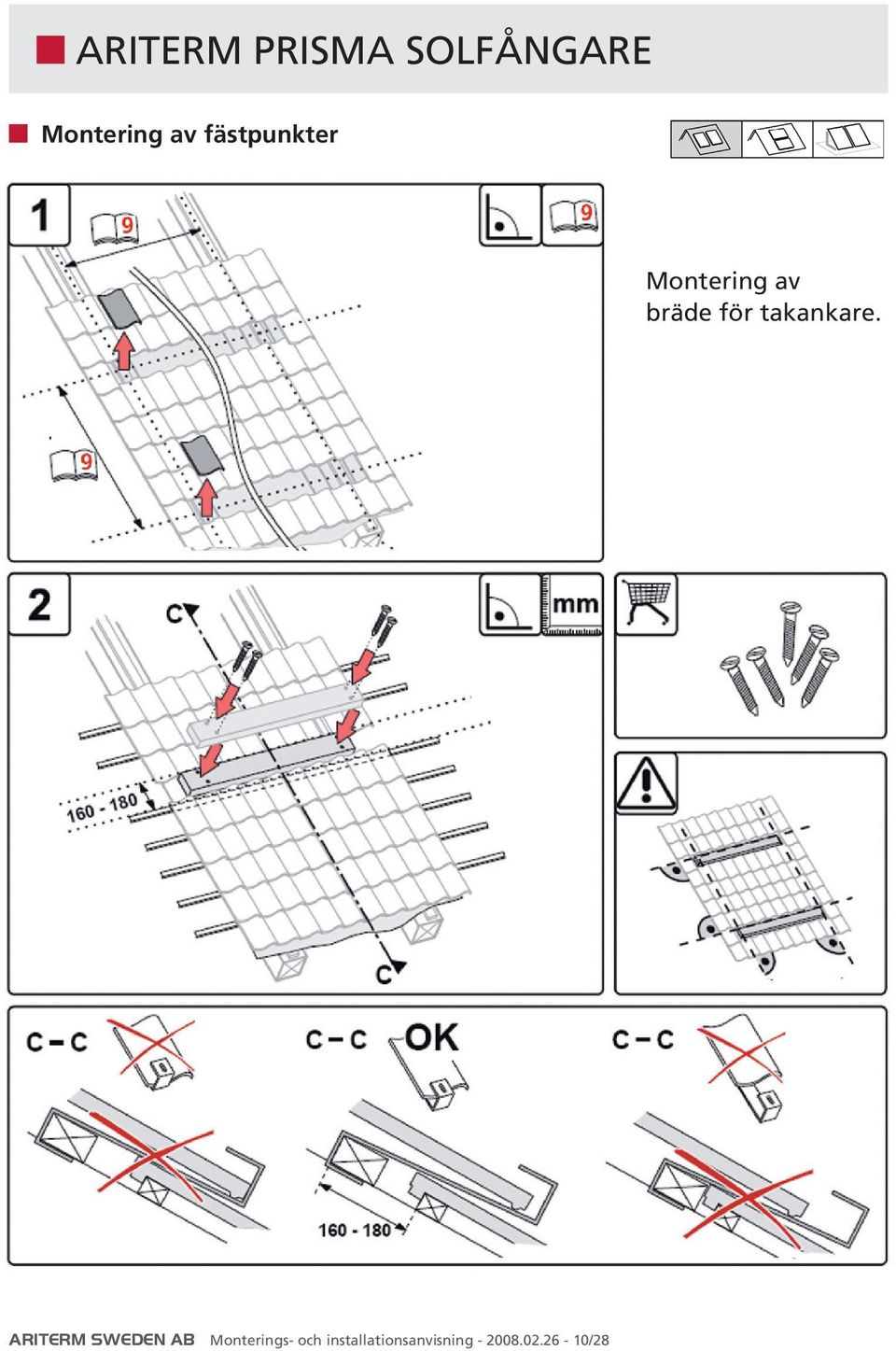

10 ARITERM PRISMA SOLFÅNGARE Montering av fästpunkter Montering av bräde för takankare. ARITERM SWEDEN AB Monterings- och installationsanvisning /28

11 ARITERM SWEDEN AB Monterings- och installationsanvisning /28

12 ARITERM PRISMA SOLFÅNGARE Montering av basprofiler, horisontellt ARITERM SWEDEN AB Monterings- och installationsanvisning /28

13 Översikt: montagesystem, vertikalt ARITERM SWEDEN AB Monterings- och installationsanvisning /28

14 ARITERM PRISMA SOLFÅNGARE Mått, infästningsavstånd, vertikalt ARITERM SWEDEN AB Monterings- och installationsanvisning /28

15 Översikt: montagesystem för platta tak Vid behov lägg ut skyddsmattor under montagesystemet. ARITERM SWEDEN AB Monterings- och installationsanvisning /28

16 ARITERM PRISMA SOLFÅNGARE Mått, infästningsavstånd, platta tak ARITERM SWEDEN AB Monterings- och installationsanvisning /28

17 Observera vid montering på platta tak ARITERM SWEDEN AB Monterings- och installationsanvisning /28

18 ARITERM PRISMA SOLFÅNGARE Montering på platta tak: montering av takstativ ARITERM SWEDEN AB Monterings- och installationsanvisning /28

19 ARITERM SWEDEN AB Monterings- och installationsanvisning /28

20 ARITERM PRISMA SOLFÅNGARE ARITERM SWEDEN AB Monterings- och installationsanvisning /28

21 ARITERM SWEDEN AB Monterings- och installationsanvisning /28

22 ARITERM PRISMA SOLFÅNGARE Montering av solfångarmoduler på horisontellt placerade basprofiler ARITERM SWEDEN AB Monterings- och installationsanvisning /28

23 ARITERM SWEDEN AB Monterings- och installationsanvisning /28

24 ARITERM PRISMA SOLFÅNGARE Anslutning av solfångare till rörsystemet ARITERM SWEDEN AB Monterings- och installationsanvisning /28

25 Exempel på takgenomföringar ARITERM SWEDEN AB Monterings- och installationsanvisning /28

26 ARITERM PRISMA SOLFÅNGARE Tekniska data Vikt 44 kg Kollektoryta 2,34 m 2 Absorptionsyta 2,14 Lägsta flödeshastighet (Qmin) 2,5 l/min Nominell värmeeffekt 1,7 kw Anslutning 2 anslutningsrör 12 mm Cu-rör Tryckförlust 69 mbar Tillåtet övertryck vid drift 10 bar Temperatur vid vätskestillestånd 209 C Testat enligt DIN EN ARITERM SWEDEN AB Monterings- och installationsanvisning /28

27 Efter solfångarens montering Efter solfångarnas montering och anslutning till rörsystemet kan anläggningen provtryckas och fyllas. I samband med detta är det viktigt att ta hänsyn både till de termiska förhållandena och till anläggningens specifika egenskaper. Vid sköljning och fyllning av solfångarna får dessa inte vara upphettade. Det finns risk för skållning på grund av förångad värmebärarvätska! Av denna anledning får anläggningen endast fyllas, driftsättas och underhållas av en auktoriserad installatör. För att undvika skador på anläggningen ska provtryckningen ske med samma värmebärare som kommer att användas för anläggningens drift. Värmebärare För att förebygga frost- och korrosionsskador på solfångarna och anslutningarna får anläggningen endast fyllas med en högkvalitativ värmebärare (blandning av propylenglykol och vatten). Vid användning av den rekommenderade färdiga blandningen (40% propylenglykol) garanteras frostskydd upp till -24 C. Sprängverkan inträder först vid lägre temperatur. Anvisningar för operatören Installatören som driftsätter solfångarna ska informera användaren om anläggningens funktion, handhavande och serviceintervaller. Dessutom ska samtliga monterings- och bruksanvisningar överlämnas. Monteringsanvisningens förvaring Monterings- och bruksanvisningen överlämnas till användaren som därefter ansvarar för förvaring av handlingarna så att de är tillgängliga vid behov. ARITERM SWEDEN AB Monterings- och installationsanvisning /28

28 Om denna anvisning ej följs vid installation, drift och skötsel är Ariterm Sweden ABs åtagande enligt gällande garantibestämmelser ej bindande. Ariterm förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande. Ariterm Sweden AB Flottiljvägen 15, SE Kalmar
