MEGA Power MP10 MP70. Fläktkonvektor för höga effekter, 3-40 kw Horisontell och vertikal
|
|
- Johanna Lundberg
- för 5 år sedan
- Visningar:
Transkript
1 MEGA Power MP10 MP70 Fläktkonvektor för höga effekter, 3-40 kw Horisontell och vertikal 3-40kW MÅNGA ANVÄNDNINGSOMRÅDEN KAN KANALANSLUTAS 3-HASTIGHETSMOTOR INDUSTRIUTFÖRANDE KOMPAKT KRAFTIG KONSTRUKTION LÄTT ATT INSTALLERA ENKEL SERVICE 3-40kW MÅNGA ANVÄNDNINGSOMRÅDEN KAN KANALANSLUTAS 3-HASTIGHETSMOTOR INDUSTRIUTFÖRANDE KOMPAKT KRAFTIG KONSTRUKTION LÄTT ATT INSTALLERA ENKEL SERVICE
2 2
3 Innehåll Sida Produktbeskrivning 4 Trum / RF KB: in/ ut P Tekniska data, 6-rörrader 24 C/50% 7/12, 8/17, 14/17, 16/19 C 0 Pa 5 Tekniska data, Standard 24 C/50% 7/12, 8/17, 14/17, 16/19 C 0 Pa 6 24 C/50% 7/12, 8/17, 14/17, 16/19 C 40 Pa 7 24 C/50% 7/12, 8/17, 14/17, 16/19 C 80 Pa 8 Elektriska data 9 Mått och vikter, 2-rörssystem 13 Mått och vikter, 4-rörssystem 14 Mått och vikter Vertikal 15 Ljuddata 16 Installation & Underhåll 17 Montagebeskrivning MPZ-10/ Reservdelar 19 3
4 PRODUKTBESKRIVNING MEGA Power HÖLJE Tillverkat i galvaniserad stålplåt i huvudsak 1 mm tjock. Aggregatet består av ett hölje, invändigt isolerat, innehållande: fläktdäck, ett kyl- och / eller värmebatteri, dropptråg, filter och en kapslad kopplingsdosa. BATTERI Batteriet är tillverkat av sömlöst kopparrör enl Cupro Clima Standard som är metalliskt förbundet med aluminiumlamellerna. Renhetsgraden är 99.3%. Nominell lamelldelning är 2,1 mm. Batteriet är provtryckt med 30 bar. Max arbetstryck är 8 bar. Aggregat för 4-rörs system har två separata värmeväxlare. Vattenanslutningarna är som standard placerade på höger sida sett mot luftriktningen. På order kan anslutningarna fås på vänster sida. DROPPTRÅG Dropptråget är tillverkat i galvaniserad plåt utvändigt isolerat med polyuretanskum för att undvika kondens och försett med ett rör för kondensavledning (utv. 20 mm) FLÄKT Fläktarna är direktdrivna med framåtböja blad. De är av dubbelsugande typ och dynamiskt och statiskt balanserade. MOTOR Motor med lindningar för tre hastigheter och inbyggt överhettningsskydd. Lagren är permanentsmorda. 1 x 230 V + PE, 50 Hz FILTER Filtret är enkelt demonterbart, tillverkat i tvättbart rmaterial och infäst i en galvaniserad ram. Filterklass EU3. ELEKTRISK INKOPPLING Motorn är internt ansluten till en kapslad kopplingsdosa på apparatens hölje och monterad på motsatt sida som vald vattenanslutning. BESTÄLLNINGSKOD Cirkulationsluftkylare MEGA Power MP /MPV -aa-b-c-rr Storlek (aa) 10, 20, 30, 40, 50, 60, 70 Vattenanslutning (b) Höger b=1 (Standard) Batteriarrangemang (c) 2 = 2-rörssystem (kyla eller värme) 4 = 4-rörssystem (kyla och värme) Vänster b=2 Antal rörrader (rr) 4=Standard 6=6 rörrader Anpassning Luftutlopp storlek 60 och 70 MPZ-10/60-70 Skall alltid användas såvitt inte externt tryckfall överstiger 60 Pa 4
5 Antal rörrader = 6 Friblåsande, 0 Pa externt tryckfall MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 7/12 C TRI / TRU = 8/17 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,7 73 MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 14/17 C TRI / TRU = 16/19 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,8 73 (* vid 100 m3, 0,5 s efterklangstid. (** Köldbärarflöde valt vid önskat T vid medelhastighet. För beräkning av andra temperaturer eller värmning, 2- eller 4-rörssystem, kontakta LGG (** Storlek 60 och 70 kräver minst 60 Pa externt tryckfall. 5
6 Antal rörrader = Standard Friblåsande, 0 Pa externt tryckfall MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 7/12 C TRI / TRU = 8/17 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,5 73 MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 14/17 C TRI / TRU = 16/19 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,1 73 (* vid 100 m3, 0,5 s efterklangstid. (** Köldbärarflöde valt vid önskat T vid medelhastighet. För beräkning av andra temperaturer eller värmning, 2- eller 4-rörssystem, kontakta LGG (** Storlek 60 och 70 kräver minst 60 Pa externt tryckfall. 6
7 Antal rörrader = Standard 40 Pa externt tryckfall MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 7/12 C TRI / TRU = 8/17 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,4 73 MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 14/17 C TRI / TRU = 16/19 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,8 73 (* vid 100 m3, 0,5 s efterklangstid. (** Köldbärarflöde valt vid önskat T vid medelhastighet. För beräkning av andra temperaturer eller värmning, 2- eller 4-rörssystem, kontakta LGG (** Storlek 60 och 70 kräver minst 60 Pa externt tryckfall. 7
8 Antal rörrader = Standard 80 Pa externt tryckfall MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 7/12 C TRI / TRU = 8/17 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,3 73 MEGA Power Kyleffekt Kyleffekt Vid 24 C, 50% TRI / TRU = 14/17 C TRI / TRU = 16/19 C Luftflöde total sensibel KB- P total sensibel KB- P Ljudtryck (* Storlek Hast. m3/h W W flöde l/h kpa W W flöde l/h kpa Vid 10m2 db(a) Sab , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (** , , , , , , (** , , , ,4 73 (* vid 100 m3, 0,5 s efterklangstid. (** Köldbärarflöde valt vid önskat T vid medelhastighet. För beräkning av andra temperaturer eller värmning, 2- eller 4-rörssystem, kontakta LGG (** Storlek 60 och 70 kräver minst 60 Pa externt tryckfall. 8
9 ELEKTRISKA ANSLUTNINGAR, 1 x 230V + PE Elektrisk inkoppling görs på plint i kopplingsdosa placerad på motsatt sida av apparaten som vattenanslutningarna. Hur inkoppling av de tre hastigheterna görs framgår av kopplingsschema. Elinkoppling skall utföras av behörig elektriker. ELEKTRISKA DATA (Max) STORLEK W A 0,74 1,00 1,47 1,55 2,65 6,01 12,05 Externa elscheman 9
10 10
11 11
12 12
13 Mått och vikter (2-rörssystem) Storlek 10, 20, 30, 40, 50 Storlek 60,70 Storlek A mm B mm C mm D mm E mm F mm G mm H mm I mm N mm O mm Vattenansl. Inv. dim ½ ½ ¾ ¾ 1 1 ¼ 1 ½ Vikt kg
14 Mått och vikter (4-rörssystem) Storlek 10, 20, 30, 40, 50 Storlek 60,70 Storlek A mm B mm C mm D mm E mm F mm G mm H mm I mm L mm M mm N mm O mm P mm Q mm Vattenansl. kyla Inv. dim ½ ½ ¾ ¾ 1 1 ¼ 1 ½ Vattenansl. Värme Inv. dim ½ ½ ½ ¾ ¾ 1 1 ¼ Vikt kg
15 Vertikalt utförande 2-rörssystem Storlek A mm B mm H mm L mm M mm P mm Vattenansl. Inv. dim ½ ½ ¾ ¾ 1 1 ¼ 1 ½ Vikt kg
16 Ljuddata för MEGA Power Storlek Fläkthast. Rumsdämpning 4 db Rumsdämpning 9 db Ljudeffekt Ljudtryck Ljudtryck Utan Utan Med *) Utan Med *) ljuddämpare ljuddämpare ljuddämpare ljuddämpare ljuddämpare db(a) db(a) db(a) db(a) db(a) Lw Lp Lp Lp Lp 10 Låg Medel Hög Låg Medel Hög Låg Medel Hög Låg Medel Hög Låg Medel Hög Låg Medel Hög Låg Medel Hög *) Ljuddämpare endast för horisontellt montage. Rumsdämpning 4 db motsvarar 10 m2 Sabine Rumsdämpning 9 db motsvarar 100m3, 0,5 s efterklangstid IN UT 650 mm 950 mm Enligt tabell 16

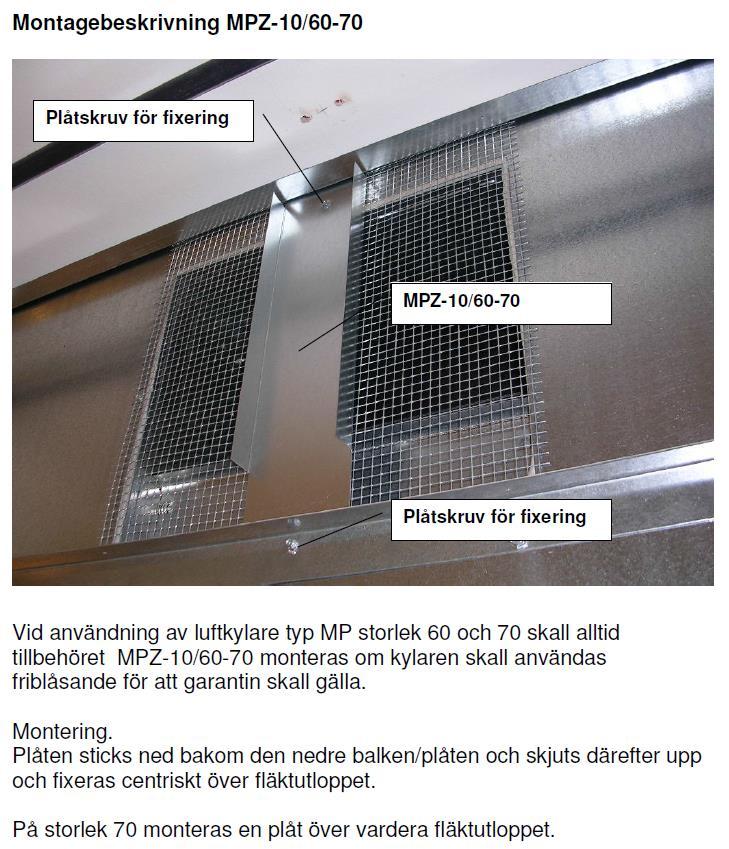

17 Installationsanvisningar och underhåll Installation Cirkulationsluftkylaren skall monteras så att den är lätt att komma åt för service och justeringar. Vid lägre externtryckfall än 60 Pa måste Anpassningsplåt för luftutlopp MPZ-10/60-70 monteras. (Annars blir motorströmmen större än märkstömmen.) Det år viktigt att kylaren pendlas så att den lutat svagt mot den sida man avleder kondensvattnet. Kondensavledningssystemet skall ha ett fall på minst 2 cm / meter (2%) Anslutningar för inkommande köldbärare / värmevatten markerade med pilar. Öppna inte luftningsskruvarna mer än 3 varv. Anslut kondensavledningssystemet till kylarens dropptråg. Tryck in det yttre dropptråget i höljets öppning över kylarens dropptråg och fixera det till höljet (2 skruvar) Täta gärna av det yttre dropptråget mot höljet med tätmassa. Elinkoppling Elinkoppling skall göras av behörig installatör. Anslut inte mer än en kylare till en hastighetsväljare. Om flera kylare skall parallellköras krävs ett reläkort. Kontakta LGG Inneklimat AB. Igångkörning Kontrollera att batteriet är rent efter installationen. Öppna ventilerna och kontrollera att inga läckage förekommer vid anslutningarna. Kontrollera att fläkten rör sig fritt. Kör fläkten på de olika hastigheterna och kontrollera att inget mekaniskt missljud förekommer. Kontrollera att kylaren är stadigt upphängd och inte vibrerar. Kontrollera styrfunktionerna. Underhåll Inspektera kylaren regelbundet. Kravet på rengöring av filter, batteri och dropptråg och kondensavledningssystemvarierar med miljön där kylaren är installerad. Filtren är tvättbara och rengörs vid behov. Rekommendation: 1 månad efter installation och därefter var 3:dje månad till dess det aktuella behovet fastställts. Smutsiga filter kan betyda, - Lägre kyl- och värmeeffekt, samt högre ljudnivå. 17
18 18
19 Reservdelar Resevdel Storlek Kod Anmärkning Fläkt inkl motor 10 QZPA x230V+PE 20 QZPA QZPA QZPA QZPA QZPA QZPA Filter 10 QZPA L = 548 mm (Filter med ram) 20 QZPA L = 898mm 30 QZPA L = 998 mm 40 QZPA L = 1237 mm 50 QZPA L = 1237 mm 60 QZPA L = 1239 mm 70 QZPA L = 1926 mm Batteri 10 QZPA Kylbatteri i ett 2- eller 4-rörssystem 20 QZPA eller 30 QZPA Värmebatteri i ett 2-rörssystem 40 QZPA QZPA QZPA QZPA Batteri 10 QZPA Värmebatteri i ett 4-rörssystem 20 QZPA QZPA QZPA QZPA QZPA QZPA LGG Inneklimat AB 19 DATABLADMEGA Power_ Okt 15 LGG förbehåller sig rätten att införa ändringar utan föregående avisering.
