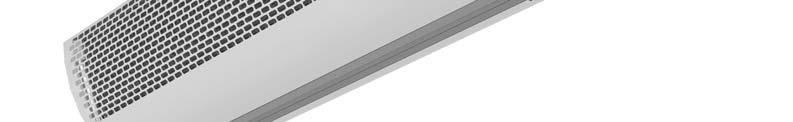

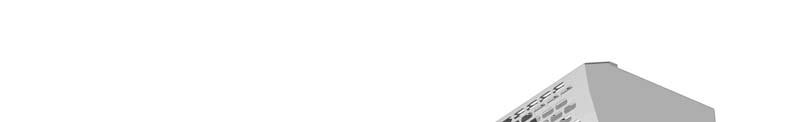

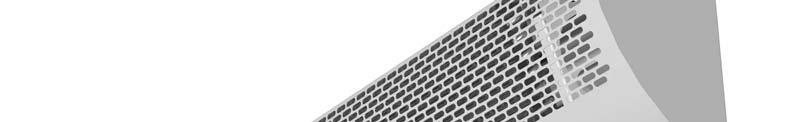

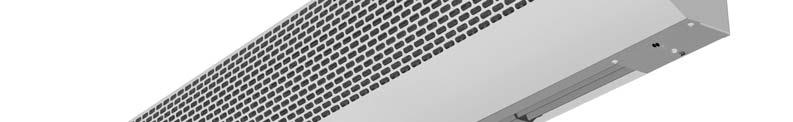

1 Installations och skötselanvisning för luftridåer ECONOMIC B ( VCZ02B100ES, VCZ02B150ES, VCZ02B200ES, VCZ02B100GS, VCZ02B150GS, VCZ02B200GS, VCZ02B100VS, VCZ02B150VS, VCZ02B200VS, VCZ02B100SS, VCZ02B150SS, VCZ02B200SS) Anläggning:... Datum:... sales@eveco.se 1

2 Tack för att ni har valt oss som leverantör. Vi har mångårig erfarenhet av värmeprodukter och eftersträvar att ni skall bli fullständigt nöjda både med oss och produkterna. Artikel kod Effekt Spänning Ström Luftm. Ljudnivå L x D x H Vikt kw V A m3/h db(a) mm kg VCZ02B100ES 6,0 400/3N ,0 1006x238x VCZ02B150ES 9,0 400/3N ,0 1506x238x VCZ02B200ES 12,0 400/3N ,5 2006x238x VCZ02B100GS 4, ,0 1006x238x VCZ02B150GS 6, ,0 1506x238x VCZ02B200GS 9, ,5 2006x238x VCZ02B100VS 4,5* ,0 1006x238x VCZ02B150VS 7,7* ,5 1506x238x VCZ02B200VS 10,8* ,0 2006x238x VCZ02B100SS ,0 1006x238x VCZ02B150SS ,0 1506x238x VCZ02B200SS ,5 2006x238x *) Vid vattentemperatur 60/40 o och 15 o lufttemperatur Säkerhet Läs igenom hela anvisningen innan installationsarbetet påbörjas. De anvisningar och krav som gäller installation, drift och skötsel skall efterföljas för att tillfredsställa en godtagbar säkerhet. Den elektriska anslutningen skall kunna brytas och förreglas. Fläkten skall stanna helt innan arbete påbörjas. Iakttag försiktighet med hänsyn till att delar av luftridån (eller rören fram till den) kan vara varma även när luftridån är frånkopplad. Iakttag egen försiktighet och använd säkra skodon, handskar och skyddskläder. Förvaring Luftridån skall förvaras i sin originalförpackning i ett torrt utrymme och skyddas mot smuts och väder. Vattenvärmda luftridåer skall förvaras frostfritt. Kvarvarande vatten i värmeväxlaren från provtryckningen kan frysa och spränga batteriet. Temperaturen där luftridån förvaras får inte heller överstiga 50 o C. sales@eveco.se 2

3 Användningsområden Luftridåerna är avsedda för alla typer av entrédörrar. Dock får de inte användas i explosionsfarliga utrymmen, eller i rum med stor fuktighet, eller med hög koncentration av damm och aggressiv miljö eller i lokaler med elektromagnetiska skyddskrav. Annan användning är ej tillåten utan speciell överenskommelse. Vid otillåten användning ansvarar användaren själv för alla eventuella skador. Garanti Garantin gäller 2 år från leveransdagen. Garantin gäller ej för korrosionsskador, felaktig användning eller installation eller om köparen inte fullföljer sina skyldigheter mot leverantören. I händelse av fel, uppge fabrikationsnummer och typ som framgår på apparatskylten. Luftridåerna är tillverkade i överensstämmelse med internationell standard och bestämmelser. Eventuella synpunkter på produkten eller dess användning kan lämnas till oss. Drift och skötsel Regelbunden rengöring av värmebatteri, insugningsgaller och filter krävs för att luftridån skall ge riktig effekt. Rengöringsintervallet beror på dammförekomsten. I rena miljöer rekommenderar vi minst en rengörning per år, t.ex. inför värmesäsongen. Kraftig nedsmutsning kan leda till att motorn överbelastas och skadas. OBS! Skadade motorer som beror på dåligt underhåll, ersätts ej på garanti. Luftridåer som felaktigt monterats i aggressiv miljö, täcks inte av garanti. Kontrollera även regelbundet luftridåns upphängning och röranslutningar för att upptäcka eventuella brister eller läckage. Fabriken arbetar kontinuerligt med produktvård och produktutveckling och kan göra ändringar och justeringar på produkten utan föregående information. Den här installationsanvisningen är att betrakta som principiell och som hjälp vid installation och service. Lokala installationskrav kan avvika från våra rekommendationer. Uppstår problem, kontakta i första hand installatören eller ring oss. Montering Två väggkonsoler medföljer luftridån och monteras i den övre delen av höljet. (bild a och b) Använd gängad stång (4 x 6 mm) vid upphängning i taket. Luftridån skall alltid monteras horisontellt. Minsta avstånd framför insugningsöppningen skall vara 200 mm Placera luftridån nära dörrkarmen för bästa ridåverkan. Luftridån skall helst överlappa sidorna med ca 50 mm. sales@eveco.se 3

4 Elinstallation Vid installation, service eller demontering skall säkerheten beaktas och tillgängligheten ordnas på ett sådant sätt arbetet kan ske på ett godtagbart och säkert sätt. Motorn har ett inbyggt överhettningsskydd. Kapslingsklass IP20 Den elektriska installationen skall utföras av behörig installatör. Inkoppling enligt schema i slutet av denna anvisning. Reglering Luftridåerna regleras av en separat reglerpanel som monteras på vägg. För alla modeller finns reglering av fläkten i 3 steg ( ). För de elvärmda finns förutom det även reglering av elvärmen i 2 steg (0, 50 %, 100 % effekt). För inkoppling av vattenstyrning se sidan 5. Efterkylning Alla elvärmda luftridåer har en inbyggd kylfunktion som låter fläkten gå några minuter efter att luftridån stängts av och kyler ner elementen. Bryt därför inte huvudströmmen! Vid överhettning löser ett överhettningsskydd ut. Återställning sker genom att knappen vid reset trycks in. Säkring En internsäkring är placerad bakom frontpanelen. sales@eveco.se 4

5 Vattenanslutning Luftridåer av typ V (vatten) är försedda med värmebatteri i koppar-aluminium och är avsedd för värmevatten med max 100 o inkommande temperatur och max arbetstryck 16 Bar. Värmevattnet får ej vara korrosivt. Installationen bör kompletteras med avstängningsventil och termostatventil och eventuellt frysskydd för bästa funktion och skydd av luftridån. Anslut helst vattenbatteriet med medföljande flexibla slangar. In-och utlopp kan växlas. Vi rekommenderar att en avstängningsventil placeras före respektive anslutning för att underlätta vid service. Iakttag stor försiktighet vid anslutning mot vattenbatteriet så att inte svetsfogen skadas. Rengör gängorna noggrant och använd helst gängtätning av typ "Locktite" så att påfrestningen blir mindre, när muff eller rör skruvas fast i värmaren. Skador och läckage som uppstår på grund av söndervridning ersätts ej! På vattenbatteriets ovansida finns luftventil. Ventil EDVH15, 20 och 25 Montera ventilen enligt nedanstående schema. Skall vattnet inte shuntas, pluggas anslutning A. Ventilen öppnar (B-AB) när VMC är spänningssatt, eller när MTWZ och ENTL kallar på värme. Ventil VV15 och VV20 Montera ventilen enligt nedanstående schema. OBS! Pilen på ventilen visar flödesriktning. Ventilen öppnar när ställdon (VMC) är spänningssatt eller när MTWZ eller ENTL kallar på värme. När MTWZ eller ENTL används och styr trevägsventiler, skall brickan som medföljer monteras. sales@eveco.se 5

6 Elektriska kopplingsscheman VCZ02B-xxx-V, S (vatten & ovärmda) 230V~ L S M1 M2 M3 L N PE a c d I II III IV max.10a a c d L+N+PE 230V/50Hz Huvudmatning f 6 f 6 Reglerpanel SM-V-4 VCZ-02-B-xxx-E, G (elvärmda) 230V~ L S M1 M2 M3 E1 E2 L1 L2 L3 N PE a c d I II III IV max.10a a c d I 0 Relä för värme reglerpanel SM L 1+ L2+L3+ N+PE 400V/50Hz Huvudmatning f 6 f 6 Reglerpanel SM-E1-4 sales@eveco.se 6

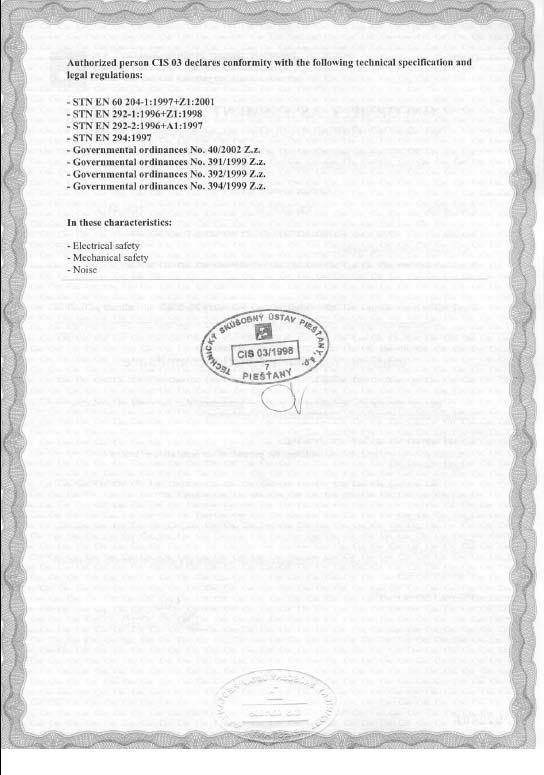

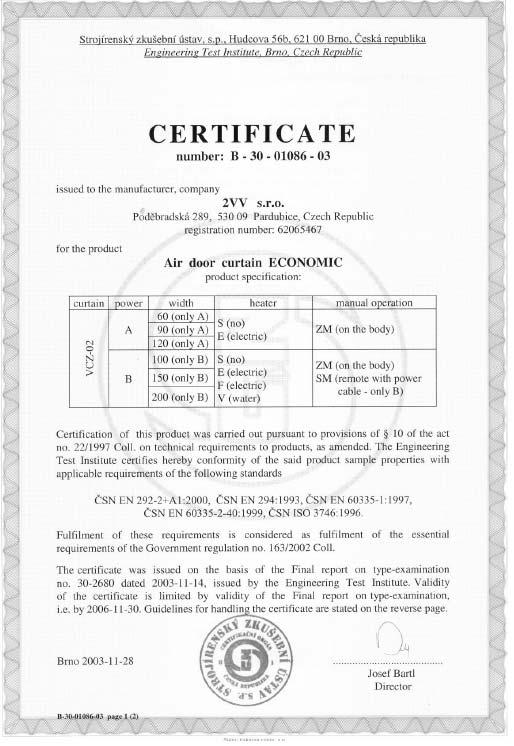

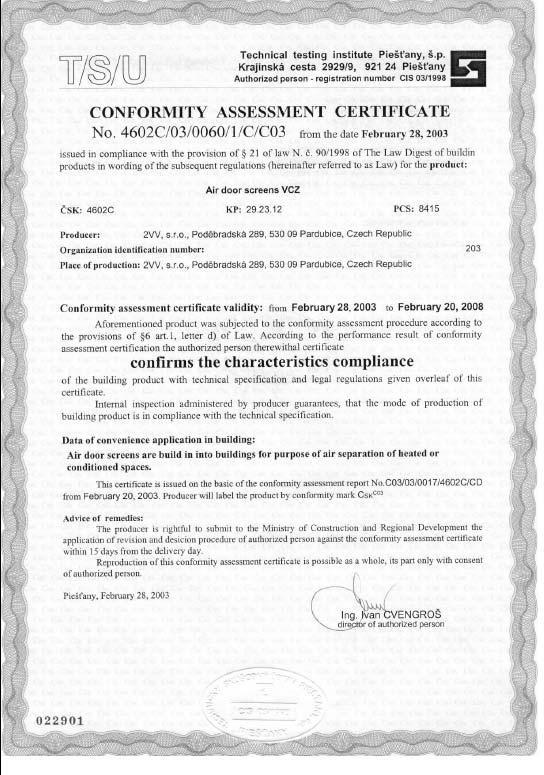

7 VCZ (Ersätter )

8 VCZ (Ersätter )

9 VCZ (Ersätter )

10 VCZ (Ersätter )
