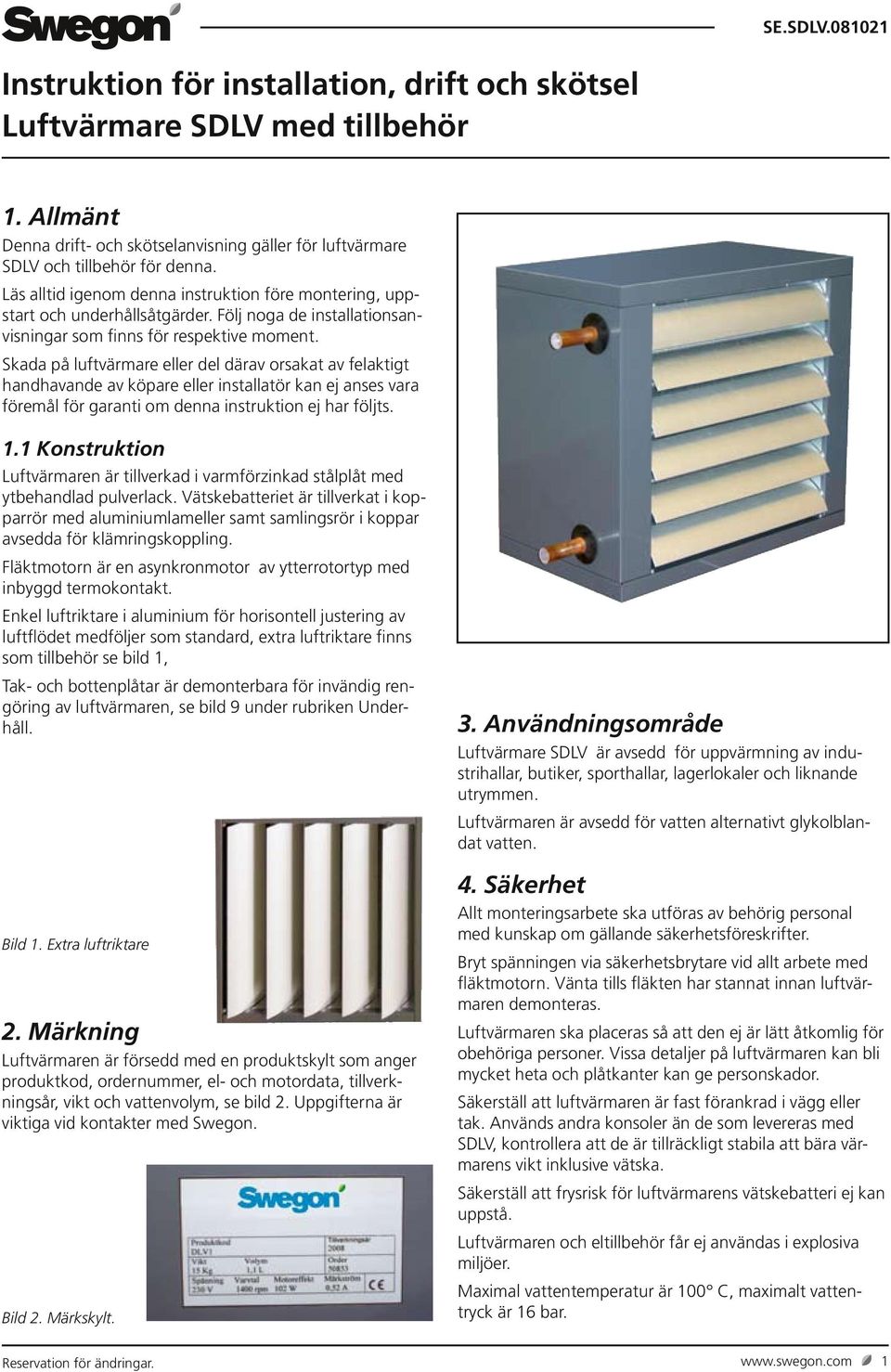

1 Instruktion för installation, drift och skötsel Luftvärmare SDLV med tillbehör 1. Allmänt Denna drift- och skötselanvisning gäller för luftvärmare SDLV och tillbehör för denna. Läs alltid igenom denna instruktion före montering, uppstart och underhållsåtgärder. Följ noga de installationsanvisningar som finns för respektive moment. Skada på luftvärmare eller del därav orsakat av felaktigt handhavande av köpare eller installatör kan ej anses vara föremål för garanti om denna instruktion ej har följts. 1.1 Konstruktion Luftvärmaren är tillverkad i varmförzinkad stålplåt med ytbehandlad pulverlack. Vätskebatteriet är tillverkat i kopparrör med aluminiumlameller samt samlingsrör i koppar avsedda för klämringskoppling. Fläktmotorn är en asynkronmotor av ytterrotortyp med inbyggd termokontakt. Enkel luftriktare i aluminium för horisontell justering av luftflödet medföljer som standard, extra luftriktare finns som tillbehör se bild 1, Tak- och bottenplåtar är demonterbara för invändig rengöring av luftvärmaren, se bild 9 under rubriken Underhåll. Bild 1. Extra luftriktare 2. Märkning Luftvärmaren är försedd med en produktskylt som anger produktkod, ordernummer, el- och motordata, tillverkningsår, vikt och vattenvolym, se bild 2. Uppgifterna är viktiga vid kontakter med Swegon. Bild 2. Märkskylt. 3. Användningsområde Luftvärmare SDLV är avsedd för uppvärmning av industrihallar, butiker, sporthallar, lagerlokaler och liknande utrymmen. Luftvärmaren är avsedd för vatten alternativt glykolblandat vatten. 4. Säkerhet Allt monteringsarbete ska utföras av behörig personal med kunskap om gällande säkerhetsföreskrifter. Bryt spänningen via säkerhetsbrytare vid allt arbete med fläktmotorn. Vänta tills fläkten har stannat innan luftvärmaren demonteras. Luftvärmaren ska placeras så att den ej är lätt åtkomlig för obehöriga personer. Vissa detaljer på luftvärmaren kan bli mycket heta och plåtkanter kan ge personskador. Säkerställ att luftvärmaren är fast förankrad i vägg eller tak. Används andra konsoler än de som levereras med SDLV, kontrollera att de är tillräckligt stabila att bära värmarens vikt inklusive vätska. Säkerställ att frysrisk för luftvärmarens vätskebatteri ej kan uppstå. Luftvärmaren och eltillbehör får ej användas i explosiva miljöer. Maximal vattentemperatur är 100 C, maximalt vattentryck är 16 bar. Reservation för ändringar. 1

Skada på luftvärmare eller del därav orsakat av felaktigt handhavande av köpare eller installatör kan ej anses vara föremål för garanti om denna instruktion ej har följts. 1.

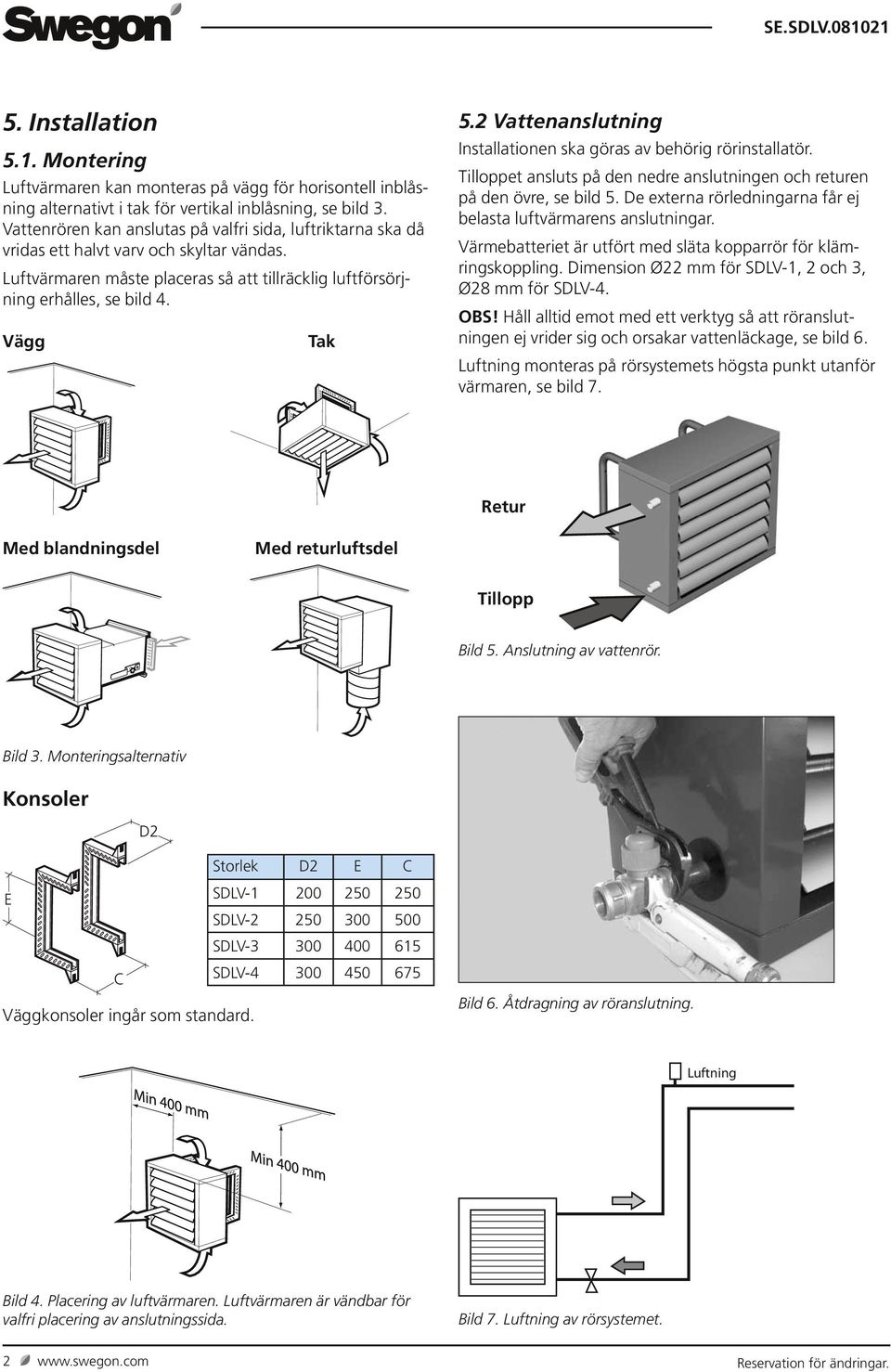

2 5. Installation 5.1. Montering Luftvärmaren kan monteras på vägg för horisontell inblåsning alternativt i tak för vertikal inblåsning, se bild 3. Vattenrören kan anslutas på valfri sida, luftriktarna ska då vridas ett halvt varv och skyltar vändas. Luftvärmaren måste placeras så att tillräcklig luftförsörjning erhålles, se bild 4. Vägg Tak 5.2 Vattenanslutning Installationen ska göras av behörig rörinstallatör. Tilloppet ansluts på den nedre anslutningen och returen på den övre, se bild 5. De externa rörledningarna får ej belasta luftvärmarens anslutningar. Värmebatteriet är utfört med släta kopparrör för klämringskoppling. Dimension Ø22 mm för SDLV-1, 2 och 3, Ø28 mm för SDLV-4. OBS! Håll alltid emot med ett verktyg så att röranslutningen ej vrider sig och orsakar vattenläckage, se bild 6. Luftning monteras på rörsystemets högsta punkt utanför värmaren, se bild 7. Retur Med blandningsdel Med returluftsdel Tillopp Bild 5. Anslutning av vattenrör. Bild 3. Monteringsalternativ Konsoler D2 Storlek D2 E C E SDLV SDLV SDLV C SDLV Väggkonsoler ingår som standard. Bild 6. Åtdragning av röranslutning. Luftning Bild 4. Placering av luftvärmaren. Luftvärmaren är vändbar för valfri placering av anslutningssida. Bild 7. Luftning av rörsystemet. 2 Reservation för ändringar.

2 Vattenanslutning Installationen ska göras av behörig rörinstallatör. Tilloppet ansluts på den nedre anslutningen och returen på den övre, se bild 5.

3 5.3 Elanslutning Bild 8. Kontroll av motorns rotationsriktning Alternativ för elanslutning SDLV-1 och SDLV-2 Standard Reducerat varvtal SDLV-3 och SDLV-4 Standard Reducerat varvtal Motor- och fläktuppgifter Installationen ska utföras av behörig elinstallatör. Fläktmotorn ska anslutas via en låsbar säkerhetsbrytare. Fläktmotorn ansluts via kabelgenomföring på motorns kopplingslåda. Motorn är försedd med automatiskt återgående termokontakt. Efter elanslutning ska luftvärmaren provköras och motorns rotationsriktning kontrolleras så att den följer märkpilens riktning, se bild 8. Övrig elanslutning, se separata elscheman. Storlek Varvtal (r/min) Spänning (V) Effekt (W) Märkström (A) Luftflöde (m 3 /s) Termokontakt Kapslingsklass SDLV ,52 0,58 Ja IP44 SDLV ,73 0,89 Ja IP54 SDLV ,05 1,25 Ja 1) IP54 SDLV ,80 1,65 Ja 1) IP54 Tabellvärden gäller vid maximal temperatur +40 C. 1) Utdragbar 6. Mått och vikt Elektrisk anslutning Storlek B H D D2 A (cc mm) Vikt (kg) SDLV SDLV SDLV SDLV Anslutning CU, slät. SDLV-1, 2 och 3: Ø 22 mm, SDLV-4: Ø 28 mm. Reservation för ändringar. 3

Efter elanslutning ska luftvärmaren provköras och motorns rotationsriktning kontrolleras så att den följer märkpilens riktning, se bild 8. Övrig elanslutning, se separata elscheman.

4 7. Blandningsdel TDLV Material och konstruktion Blandningsdelen består av kondensisolerat förzinkad stålplåt utvändigt lackerad i RAL7024. Blandningsdelen innehåller två separata jalusi spjäll sammanlänkade med stångreglage samt planfilter typ G3/G4. Se bild Funktion Blandningsdelen används för att blanda uteluft med återluft 0-100% via jalusispjäll. Blandningsförhållandet ställs in genom att justera stångreglaget mellan de två spjällen. Spjällen kan ställas manuellt med hjälp av handreglage TDLV-05, alternativt öppet/ stängt via fjäderåtergångsmotor. Spjällen öppnar när värmaren startar. Bild 9. Blandningsdel TDLV Installation Blandningsdelen och luftvärmaren monteras ihop med hjälp av de fyra medföljande M8 skruvarna som skruvas fast genom att demontera tak/ bottenplåten på luftvärmaren. Se bild 10. Blandningsdelen skruvas mot vägg genom de fyra hålen i vinkelprofilen, Ø12,2 mm. Använd lämplig typ av skruv med hänsyn till väggkonstruktionen. OBS! Blandningsdelen ska stabiliseras via pendel, vajer eller liknande till tak eller vägg. Hål med M8 popnuts finns i blandningsdelens sidväggar. Eventuell spjällmotor TDLV-15 monteras på motorhyllan och vridningsvinkeln justeras med hjälp av mekaniska stopp. Se bild 11. Bild 10. Infästning mot luftvärmaren. 7.4 Elanslutning Blandningdelen är förberedd med kabelgenom föring. Elanslutning till luftvärmaren ska göras innan luftvärmaren monteras ihop med blandningsdelen, lämpligen monteras en kortare kabel som räcker genom kabelgenomföringen. Bild 11. Spjällmotor TDLV Mått och vikt Storlek L B H TDLV TDLV TDLV Reservation för ändringar.

2 Funktion Blandningsdelen används för att blanda uteluft med återluft 0-100% via jalusispjäll. Blandningsförhållandet ställs in genom att justera stångreglaget mellan de två spjällen.

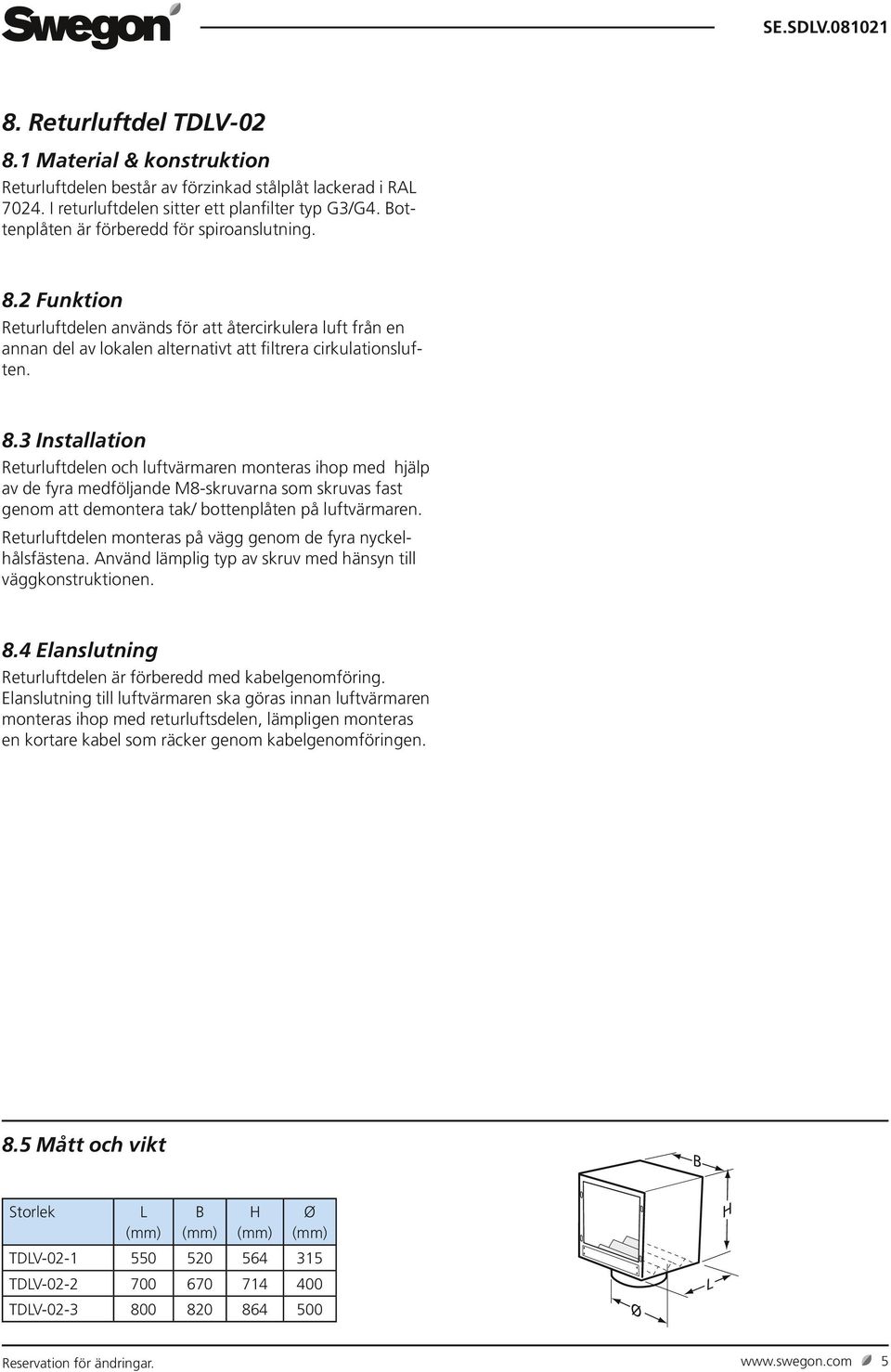

5 8. Returluftdel TDLV Material & konstruktion Returluftdelen består av förzinkad stålplåt lackerad i RAL I returluftdelen sitter ett planfilter typ G3/G4. Bottenplåten är förberedd för spiro anslutning. 8.2 Funktion Returluftdelen används för att återcirkulera luft från en annan del av lokalen alternativt att filtrera cirkulationsluften. 8.3 Installation Returluftdelen och luftvärmaren monteras ihop med hjälp av de fyra medföljande M8-skruvarna som skruvas fast genom att demontera tak/ bottenplåten på luftvärmaren. Returluftdelen monteras på vägg genom de fyra nyckelhålsfästena. Använd lämplig typ av skruv med hänsyn till väggkonstruktionen. 8.4 Elanslutning Returluftdelen är förberedd med kabelgenomföring. Elanslutning till luftvärmaren ska göras innan luftvärmaren monteras ihop med returluftsdelen, lämpligen monteras en kortare kabel som räcker genom kabelgenomföringen. 8.5 Mått och vikt Storlek L B H Ø TDLV TDLV TDLV L Reservation för ändringar. 5

2 Funktion Returluftdelen används för att återcirkulera luft från en annan del av lokalen alternativt att filtrera cirkulationsluften. 8.

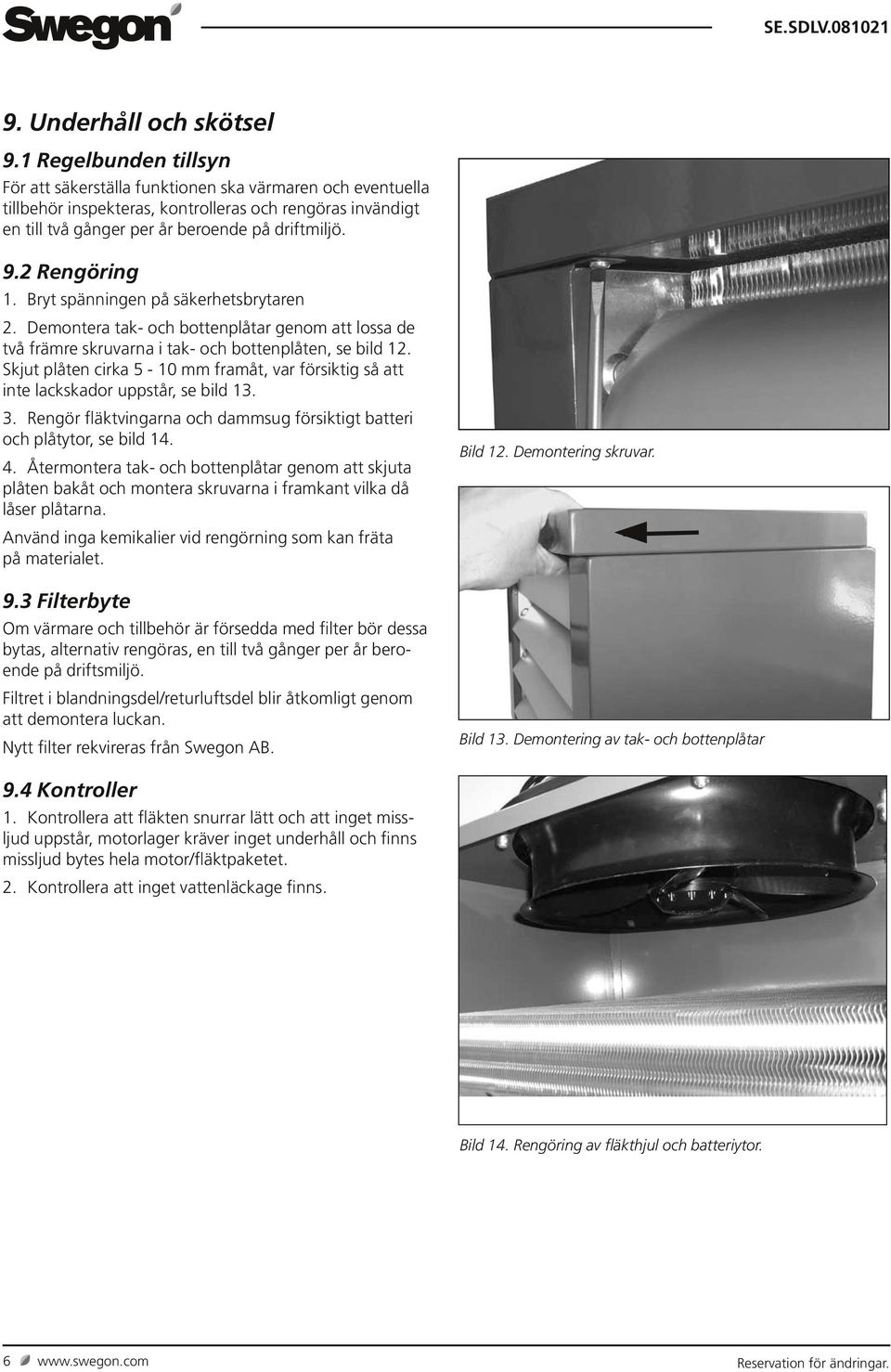

6 9. Underhåll och skötsel 9.1 Regelbunden tillsyn För att säkerställa funktionen ska värmaren och eventuella tillbehör inspekteras, kontrolleras och rengöras invändigt en till två gånger per år beroende på driftmiljö. 9.2 Rengöring 1. Bryt spänningen på säkerhetsbrytaren 2. Demontera tak- och bottenplåtar genom att lossa de två främre skruvarna i tak- och bottenplåten, se bild 12. Skjut plåten cirka 5-10 mm framåt, var försiktig så att inte lackskador uppstår, se bild Rengör fläktvingarna och dammsug försiktigt batteri och plåtytor, se bild Återmontera tak- och bottenplåtar genom att skjuta plåten bakåt och montera skruvarna i framkant vilka då låser plåtarna. Använd inga kemikalier vid rengörning som kan fräta på materialet. 9.3 Filterbyte Om värmare och tillbehör är försedda med filter bör dessa bytas, alternativ rengöras, en till två gånger per år beroende på driftsmiljö. Filtret i blandningsdel/returluftsdel blir åtkomligt genom att demontera luckan. Nytt filter rekvireras från Swegon AB. Bild 12. Demontering skruvar. Bild 13. Demontering av tak- och bottenplåtar 9.4 Kontroller 1. Kontrollera att fläkten snurrar lätt och att inget missljud uppstår, motorlager kräver inget underhåll och finns missljud bytes hela motor/fläkt paketet. 2. Kontrollera att inget vattenläckage finns. Bild 14. Rengöring av fläkthjul och batteriytor. 6 Reservation för ändringar.

2 Rengöring 1. Bryt spänningen på säkerhetsbrytaren 2. Demontera tak- och bottenplåtar genom att lossa de två främre skruvarna i tak- och bottenplåten, se bild 12.
