A. INSTALLATIONSANVISNING

Transkript

1 INSTALLATIONS- OCH SERVICEANVISNING FLÄKTLUFTVÄRMARE HKP A. INSTALLATIONSANVISNING...1 Allmänt...1 Transport och lagring...1 Placering....1 Måttskiss...1 Värmeöverföringsdel...1 HKP monteringskonsol...2 Fläktar och motorer...2 Anslutningsschema...3 Kontroller...4 B. SERVICEANVISNING...5 Allmänt...5 Värmeöverföringsdel...5 Fläktar...5 Byte av skadad elkomponent...5 Alfa Laval Vantaa Oy Ansatie 3, FI VANTAA, FINLAND Tel , fax

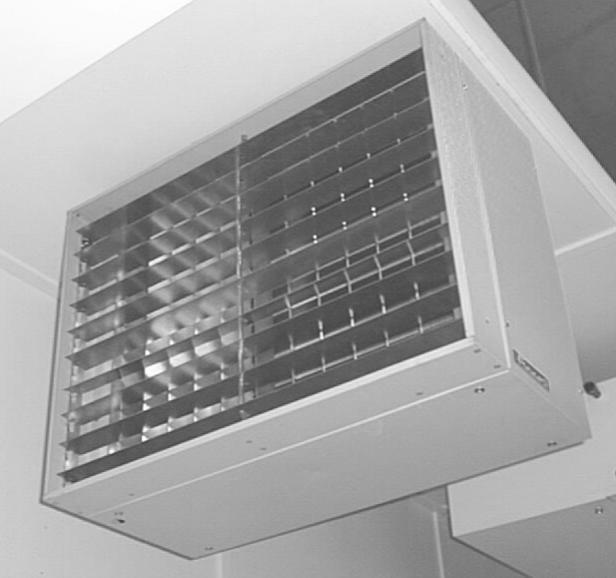

2 ALLMÄNT Flera storleks-, kapacitets- och materialalternativ gör HKP fläktluftvärmare speciellt lämpliga för uppvärmning av industrihallar. TRANSPORT OCH LAGRING Luftvärmare transporteras i häckförpackningar. Lätt förpackningskonstruktion måste beaktas i lagring (max. 4 förpackningar staplade på varandra). Luftvärmarna skall förvaras inomhus. PLACERING Luftvärmarna skall placeras så att erforderlig luftförsörjning erhålles. HKP luftvärmare är utrustade med svängluftriktare för att optimera luftriktningen. MÅTTSKISS HKP A B C D E F H I J K G PAINO Sisätilavuus R3/4" 25 KG 1.5 l R1" 38 KG 2.5 l R1 3/4" 39 KG 4.0 l VÄRMEÖVERFÖRINGSDEL Värmeöverföringsdelen har tryckprovats på fabriken. Max. tillåtet arbetstryck är 6 bar. 1

3 HKP MONTERINGSKONSOL (AK) FLÄKTAR OCH MOTORER Luftvärmare har axialfläktar med kapslingsklass IP fasmotorer har två varvtalsalternativ, det lägre varvtalet kan erhållas genom att ändra deltakoppling till stjärnkoppling. Fläktarna har inre termokontakt (TW eller TK), som kan kopplas att styra kontaktorn. Storlek Motorer 3/400 V 50 Hz HKP rpm Ineffekt, kw Strömvärde, A 35 6Y 6D 4Y 4D ,04 0,07 0,11 0,15 0,08 0,17 0,18 0, Y 6D 4Y 4D 6Y 6D 4Y 4D ,11 0,18 0,33 0,41 0,16 0,33 0,52 0,65 0,31 0,61 0,72 1,15 0,40 0,72 1,00 1,75 OBS! Fläktarna avsedda för 3/230 V 50 Hz kan även användas för 3/400 V 50 Hz, men endast med Y- koppling (högre varvtal). D-koppling förorsakar genast kortslutning i motoren. Varvtalet kan ändras genom att ändra spänningen (vid 50 Hz). 2

4 ANSLUTNINGSSCHEMA Anslutningsschema för EBM-fläktar vid 3/400 V 50 Hz, termokontakter att ledningföras D-koppling (EBM) HKP-35-4D, 3/400 V 50 Hz 1400 rpm Y-koppling (EBM) HKP-35-4Y, 3/400 V 50 Hz 1150 rpm Ledningar från kopplingsdosan in i motorn Ledningar från kopplingsdosan in i motorn Svart/gul Blå/grön Brun/vit Grå/grå Möjlighet till termokontaktkoppling Möjlighet till termokontaktkoppling Kopplingsschema med ZIEHL-fläktar vid 3/400 V 50 Hz, termokontakter att ledningföras D-koppling (Ziehl) Y-koppling (Ziehl) 3

5 Anslutningsschema för 1/230 V 50 Hz, termokontakter att ledningföras HKP-35-4D-P 1/230 V 50 Hz, 1400 rpm EBM N L Termokontakter kopplade KONTROLLER Luftvärmaren har tryckprovats på fabriken. I alla värmeblockets svetsningar har slaglöd (FOSCO 710/DIN8513/LAg2P) använts. Kontrollera lämplighet av elnätet. Kontrollera elinstallationer. 4

6 B. Serviceanvisning HKP ALLMÄNT Luftvärmaren bör kontrolleras regelbundet för att undvika driftsstörningar. VARNING: Bryt strömmen före underhållsarbete! Kontrollera vid underhåll: Extern kondition av luftvärmare Fästelement av luftvärmare och fläktar Fläktens funktion Renhet av lamellkropp VÄRMEÖVERFÖRINGSDEL Värmeöverföringsdelen kräver regelbunden rengöring, om luftvärmaren används i smutsiga förhållanden eller om driftsförhållanden förutsätter speciell renhet. Värmeöverföringsdelen kan rengöras med dammsugare eller tvättas med vatten (starka alkaliska tvättmedel eller syror får ej användas!). FLÄKTAR Om något missljud hörs från motorn, måste fläkten omedelbart stoppas för att utreda orsaken. Vid behov måste motorn bytas. BYTE AV SKADAD ELKOMPONENT Elkomponenter får bytas endast av utbildad elmontör. VARNING: Bryt strömmen före byte av elkomponent! Byte av fläktmotor Öppna luckan av säkerhetsbrytare. Lossa ledningar av den skadade komponenten. Montera den nya komponenten. Koppla ledningar av den nya komponenten. Säkerställa jordningen. Stäng luckan av säkerhetsbrytare. Kontrollera motors funktion. 5
