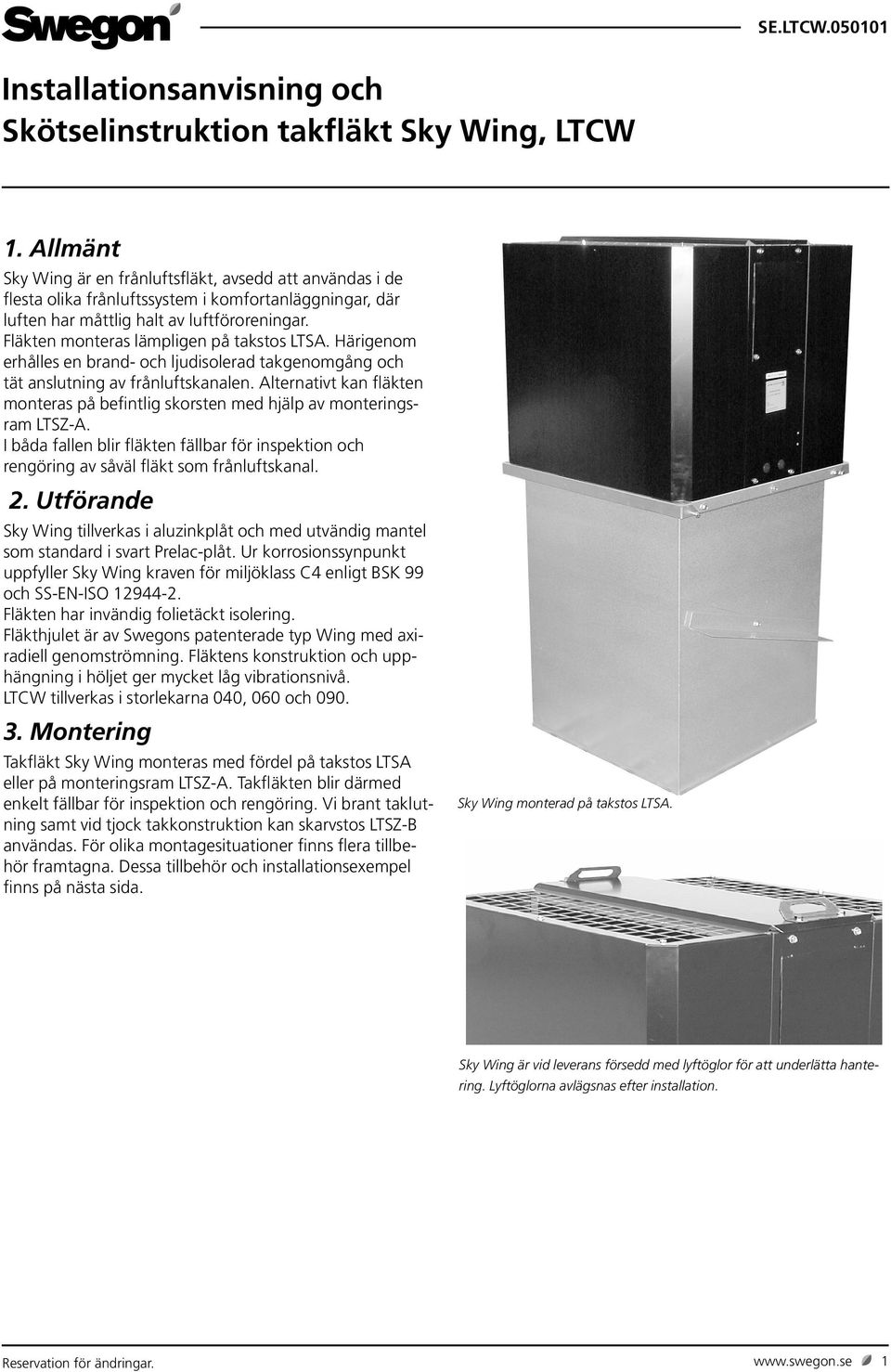

1 Installationsanvisning och Skötselinstruktion takfläkt Sky Wing, LTCW 1 Allmänt Sky Wing är en frånluftsfläkt, avsedd att användas i de flesta olika frånluftssystem i komfortanläggningar, där luften har måttlig halt av luftföroreningar Fläkten monteras lämpligen på takstos LTSA Härigenom erhålles en brand- och ljudisolerad takgenomgång och tät anslutning av frånluftskanalen Alternativt kan fläkten monteras på befintlig skorsten med hjälp av monteringsram LTSZ-A I båda fallen blir fläkten fällbar för inspektion och rengöring av såväl fläkt som frånluftskanal 2 Utförande Sky Wing tillverkas i aluzinkplåt och med utvändig mantel som standard i svart Prelac-plåt Ur korrosionssynpunkt uppfyller Sky Wing kraven för miljöklass C4 enligt BSK 99 och SS-EN-ISO Fläkten har invändig folietäckt isolering Fläkthjulet är av Swegons patenterade typ Wing med axiradiell genomströmning Fläktens konstruktion och upphängning i höljet ger mycket låg vibrationsnivå LTCW tillverkas i storlekarna 040, 060 och Montering Takfläkt Sky Wing monteras med fördel på takstos LTSA eller på monteringsram LTSZ-A Takfläkten blir därmed enkelt fällbar för inspektion och rengöring Vi brant taklutning samt vid tjock takkonstruktion kan skarvstos LTSZ-B användas För olika montagesituationer finns flera tillbehör framtagna Dessa tillbehör och installationsexempel finns på nästa sida Sky Wing monterad på takstos LTSA Sky Wing är vid leverans försedd med lyftöglor för att underlätta hantering Lyftöglorna avlägsnas efter installation Reservation för ändringar wwwswegonse 1

fläkten monteras på befintlig skorsten med hjälp av monteringsram LTSZ-A I båda fallen blir fläkten fällbar för inspektion och rengöring av såväl fläkt som frånluftskanal 2 Utförande Sky Wing

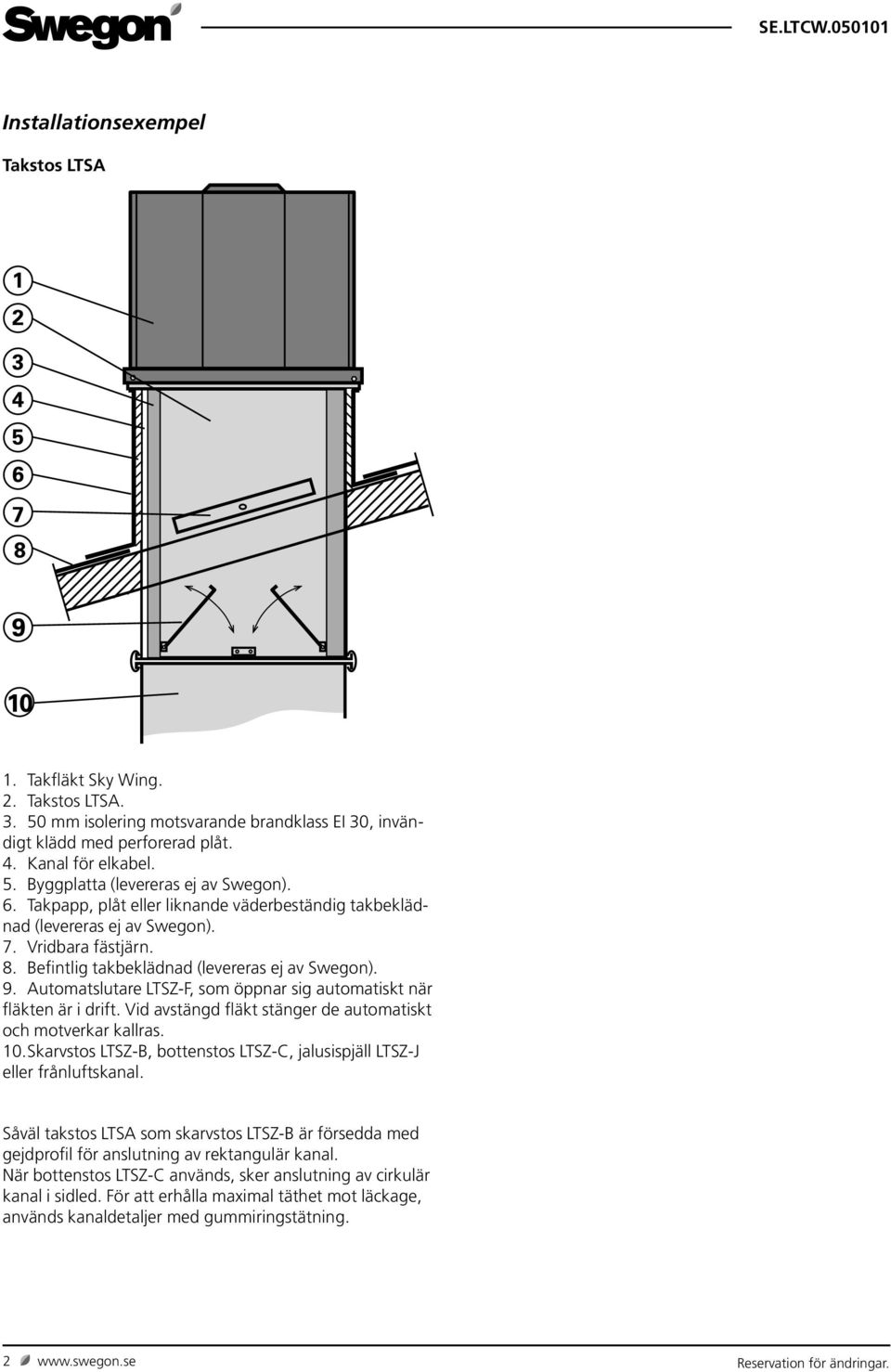

2 Installationsexempel Takstos LTSA 1 Takfläkt Sky Wing 2 Takstos LTSA 3 50 mm isolering motsvarande brandklass EI 30, invändigt klädd med perforerad plåt 4 Kanal för elkabel 5 Byggplatta (levereras ej av Swegon) 6 Takpapp, plåt eller liknande väderbeständig takbeklädnad (levereras ej av Swegon) 7 Vridbara fästjärn 8 Befintlig takbeklädnad (levereras ej av Swegon) 9 Automatslutare LTSZ-F, som öppnar sig automatiskt när fläkten är i drift Vid avstängd fläkt stänger de automatiskt och motverkar kallras 10 Skarvstos LTSZ-B, bottenstos LTSZ-C, jalusispjäll LTSZ-J eller frånluftskanal Såväl takstos LTSA som skarvstos LTSZ-B är försedda med gejdprofil för anslutning av rektangulär kanal När bottenstos LTSZ-C används, sker anslutning av cirkulär kanal i sidled För att erhålla maximal täthet mot läckage, används kanaldetaljer med gummiringstätning 2 wwwswegonse Reservation för ändringar

öppnar sig automatiskt när fläkten är i drift Vid avstängd fläkt stänger de automatiskt och motverkar kallras 10 Skarvstos LTSZ-B, bottenstos LTSZ-C, jalusispjäll LTSZ-J eller frånluftskanal Såväl

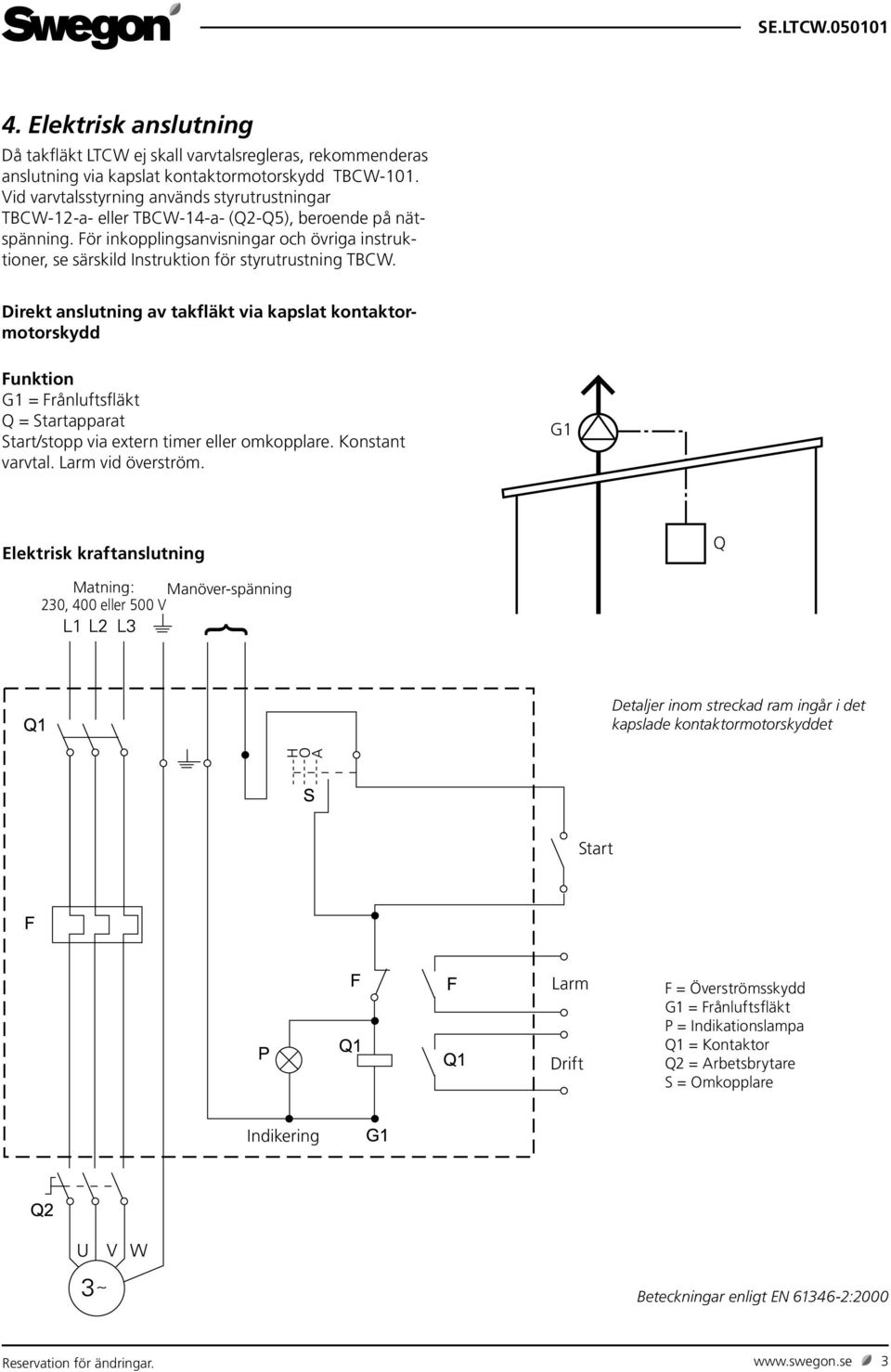

3 4 Elektrisk anslutning Då takfläkt LTCW ej skall varvtalsregleras, rekommenderas anslutning via kapslat kontaktormotorskydd TBCW-101 Vid varvtalsstyrning används styrutrustningar TBCW-12-a- eller TBCW-14-a- (Q2-Q5), beroende på nätspänning För inkopplingsanvisningar och övriga instruktioner, se särskild Instruktion för styrutrustning TBCW Direkt anslutning av takfläkt via kapslat kontaktormotorskydd Funktion G1 = Frånluftsfläkt Q = Startapparat Start/stopp via extern timer eller omkopplare Konstant varvtal Larm vid överström G1 Elektrisk kraftanslutning Q Matning: Manöver-spänning 230, 400 eller 500 V Detaljer inom streckad ram ingår i det kapslade kontaktormotorskyddet Start Larm Drift F = Överströmsskydd G1 = Frånluftsfläkt P = Indikationslampa Q1 = Kontaktor Q2 = Arbetsbrytare S = Omkopplare Indikering Beteckningar enligt EN :2000 Reservation för ändringar wwwswegonse 3

kontaktormotorskydd Funktion G1 = Frånluftsfläkt Q = Startapparat Start/stopp via extern timer eller omkopplare Konstant varvtal Larm vid överström G1 Elektrisk kraftanslutning Q Matning:

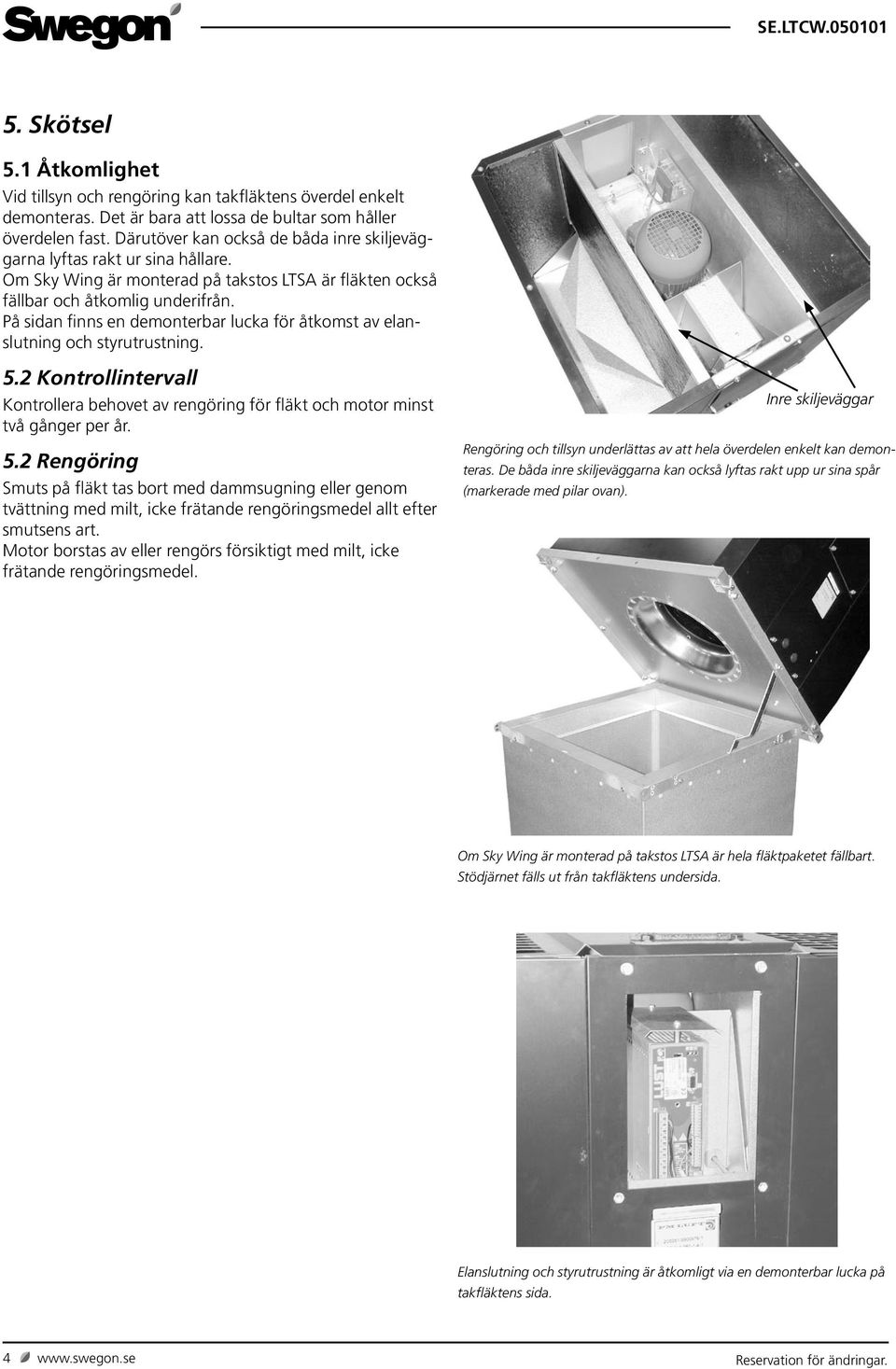

4 5 Skötsel 51 Åtkomlighet Vid tillsyn och rengöring kan takfläktens överdel enkelt demonteras Det är bara att lossa de bultar som håller överdelen fast Därutöver kan också de båda inre skiljeväggarna lyftas rakt ur sina hållare Om Sky Wing är monterad på takstos LTSA är fläkten också fällbar och åtkomlig underifrån På sidan finns en demonterbar lucka för åtkomst av elanslutning och styrutrustning 52 Kontrollintervall Kontrollera behovet av rengöring för fläkt och motor minst två gånger per år 52 Rengöring Smuts på fläkt tas bort med dammsugning eller genom tvättning med milt, icke frätande rengöringsmedel allt efter smutsens art Motor borstas av eller rengörs försiktigt med milt, icke frätande rengöringsmedel Inre skiljeväggar Rengöring och tillsyn underlättas av att hela överdelen enkelt kan demonteras De båda inre skiljeväggarna kan också lyftas rakt upp ur sina spår (markerade med pilar ovan) Om Sky Wing är monterad på takstos LTSA är hela fläktpaketet fällbart Stödjärnet fälls ut från takfläktens undersida Elanslutning och styrutrustning är åtkomligt via en demonterbar lucka på takfläktens sida 4 wwwswegonse Reservation för ändringar

52 Kontrollintervall Kontrollera behovet av rengöring för fläkt och motor minst två gånger per år 52 Rengöring Smuts på fläkt tas bort med dammsugning eller genom tvättning med milt, icke frätande

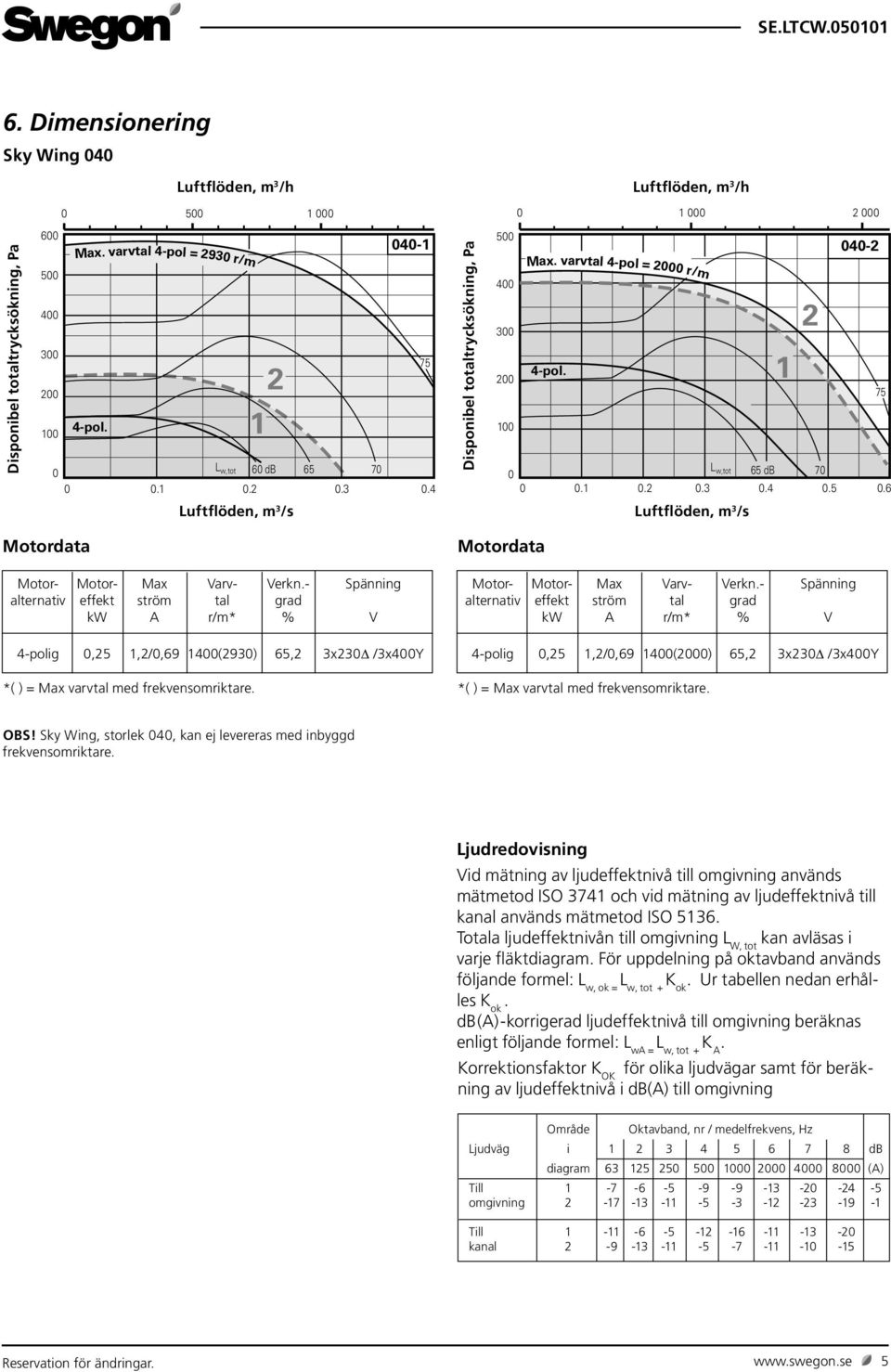

5 6 Dimensionering Sky Wing polig 0,25 1,2/0, (2930) 65,2 3x230 /3x400Y 4-polig 0,25 1,2/0, (2000) 65,2 3x230 /3x400Y OBS! Sky Wing, storlek 040, kan ej levereras med inbyggd frekvensomriktare Ljudredovisning Vid mätning av ljudeffektnivå till omgivning används mätmetod ISO 3741 och vid mätning av ljudeffektnivå till kanal används mätmetod ISO 5136 Totala ljudeffektnivån till omgivning L W, tot kan avläsas i varje fläktdiagram För uppdelning på oktavband används följande formel: L w, ok = Ur tabellen nedan erhålles db(a)-korrigerad ljudeffektnivå till omgivning beräknas enligt följande formel: L wa = K A Korrektionsfaktor K OK för olika ljudvägar samt för beräkning av ljudeffektnivå i db(a) till omgivning Område Oktavband, nr / medelfrekvens, Hz Ljudväg i db diagram (A) Till omgivning Till kanal Reservation för ändringar wwwswegonse 5

kanal används mätmetod ISO 5136 Totala ljudeffektnivån till omgivning L W, tot kan avläsas i varje fläktdiagram För uppdelning på oktavband används följande formel: L w, ok = Ur tabellen nedan

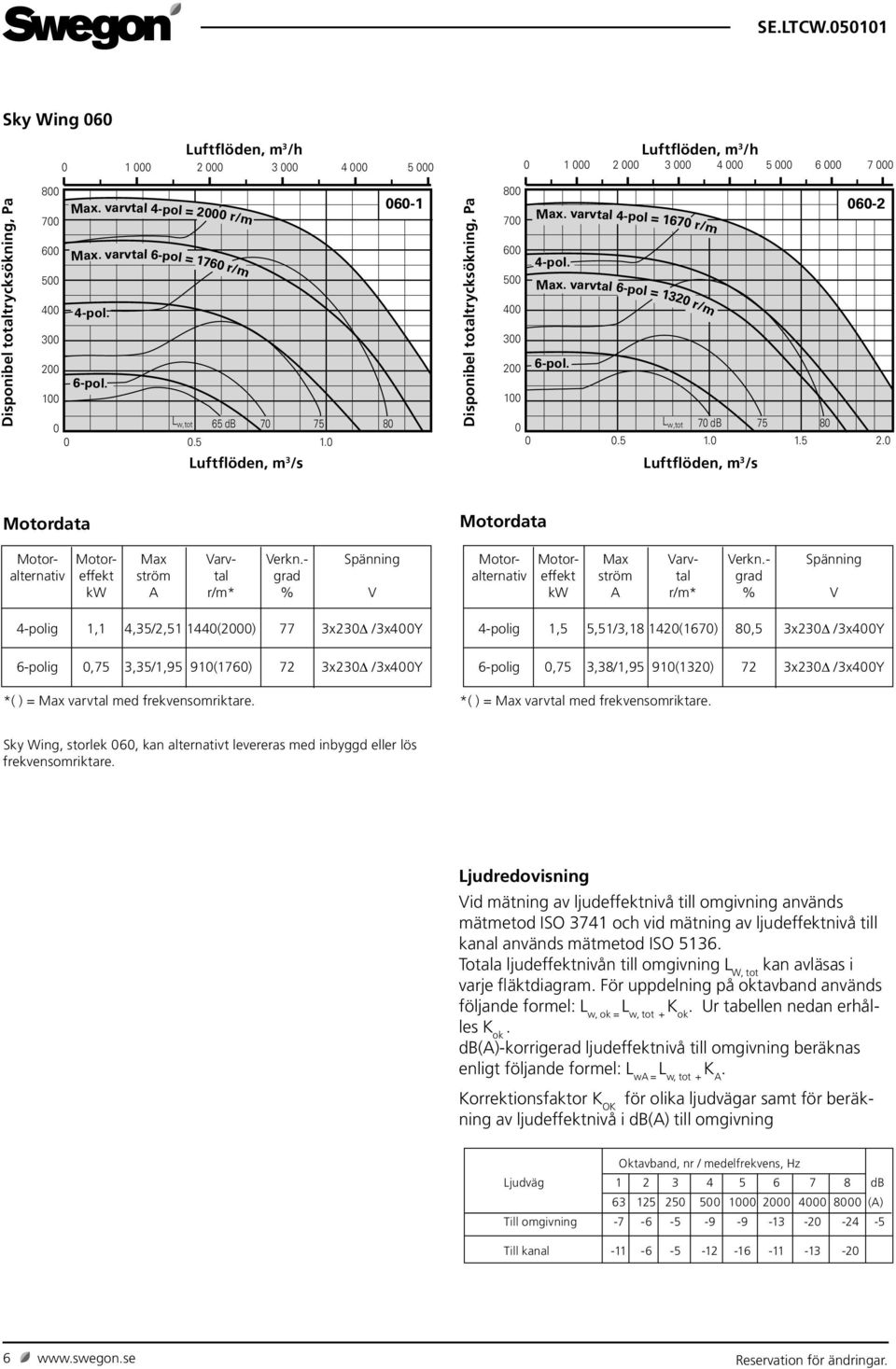

6 Sky Wing polig 1,1 4,35/2, (2000) 77 3x230 /3x400Y 6-polig 0,75 3,35/1,95 910(1760) 72 3x230 /3x400Y 4-polig 1,5 5,51/3, (1670) 80,5 3x230 /3x400Y 6-polig 0,75 3,38/1,95 910(1320) 72 3x230 /3x400Y Sky Wing, storlek 060, kan alternativt levereras med inbyggd eller lös frekvensomriktare Ljudredovisning Vid mätning av ljudeffektnivå till omgivning används mätmetod ISO 3741 och vid mätning av ljudeffektnivå till kanal används mätmetod ISO 5136 Totala ljudeffektnivån till omgivning L W, tot kan avläsas i varje fläktdiagram För uppdelning på oktavband används följande formel: L w, ok = Ur tabellen nedan erhålles db(a)-korrigerad ljudeffektnivå till omgivning beräknas enligt följande formel: L wa = K A Korrektionsfaktor K OK för olika ljudvägar samt för beräkning av ljudeffektnivå i db(a) till omgivning Oktavband, nr / medelfrekvens, Hz Ljudväg db (A) Till omgivning Till kanal wwwswegonse Reservation för ändringar

vid mätning av ljudeffektnivå till kanal används mätmetod ISO 5136 Totala ljudeffektnivån till omgivning L W, tot kan avläsas i varje fläktdiagram För uppdelning på oktavband används följande formel:

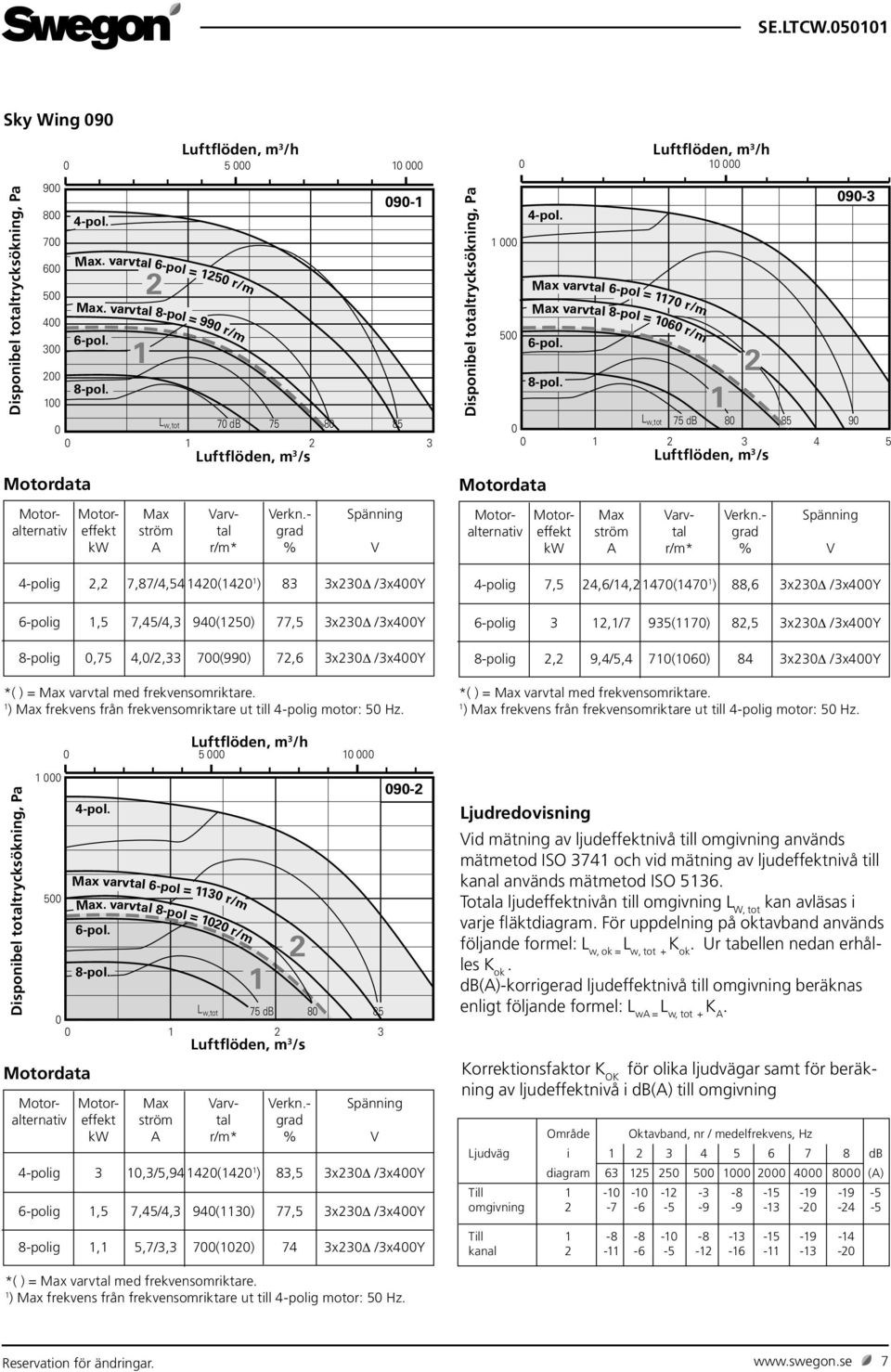

7 Sky Wing polig 2,2 7,87/4, ( ) 83 3x230 /3x400Y 6-polig 1,5 7,45/4,3 940(1250) 77,5 3x230 /3x400Y 8-polig 0,75 4,0/2,33 700(990) 72,6 3x230 /3x400Y 1 ) Max frekvens från frekvensomriktare ut till 4-polig motor: 50 Hz 4-polig 7,5 24,6/14,2 1470( ) 88,6 3x230 /3x400Y 6-polig 3 12,1/7 935(1170) 82,5 3x230 /3x400Y 8-polig 2,2 9,4/5,4 710(1060) 84 3x230 /3x400Y 1 ) Max frekvens från frekvensomriktare ut till 4-polig motor: 50 Hz 4-polig 3 10,3/5, ( ) 83,5 3x230 /3x400Y 6-polig 1,5 7,45/4,3 940(1130) 77,5 3x230 /3x400Y 8-polig 1,1 5,7/3,3 700(1020) 74 3x230 /3x400Y Ljudredovisning Vid mätning av ljudeffektnivå till omgivning används mätmetod ISO 3741 och vid mätning av ljudeffektnivå till kanal används mätmetod ISO 5136 Totala ljudeffektnivån till omgivning L W, tot kan avläsas i varje fläktdiagram För uppdelning på oktavband används följande formel: L w, ok = Ur tabellen nedan erhålles db(a)-korrigerad ljudeffektnivå till omgivning beräknas enligt följande formel: L wa = K A Korrektionsfaktor K OK för olika ljudvägar samt för beräkning av ljudeffektnivå i db(a) till omgivning Område Oktavband, nr / medelfrekvens, Hz Ljudväg i db diagram (A) Till omgivning Till kanal ) Max frekvens från frekvensomriktare ut till 4-polig motor: 50 Hz Reservation för ändringar wwwswegonse 7

Max frekvens från frekvensomriktare ut till 4-polig motor: 50 Hz 4-polig 3 10,3/5,94 1420(1420 1 ) 83,5 3x230 /3x400Y 6-polig 1,5 7,45/4,3 940(1130) 77,5 3x230 /3x400Y 8-polig 1,1 5,7/3,3 700(1020)

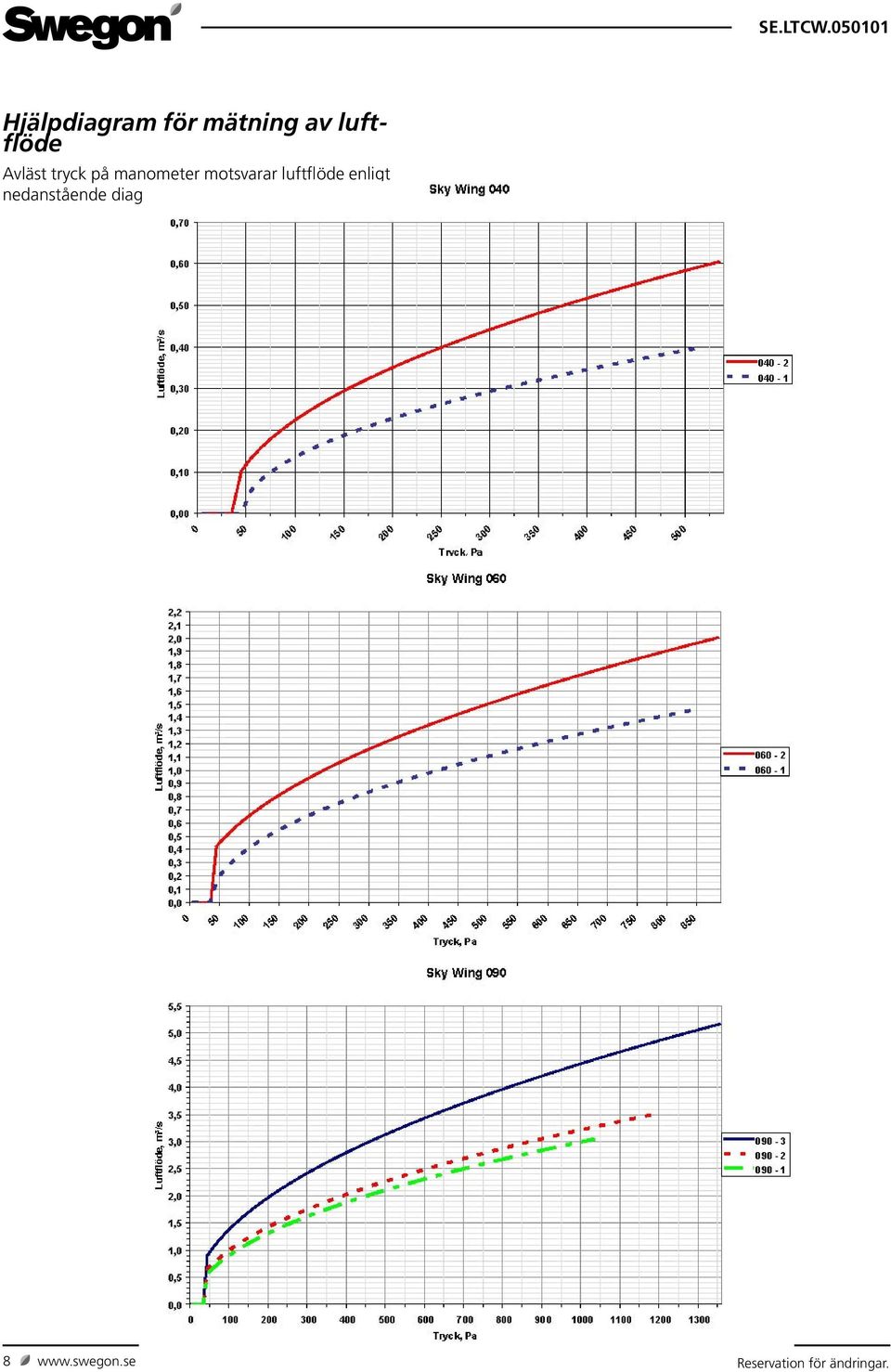

8 Hjälpdiagram för mätning av luftflöde Avläst tryck på manometer motsvarar luftflöde enligt nedanstående diagram 8 wwwswegonse Reservation för ändringar

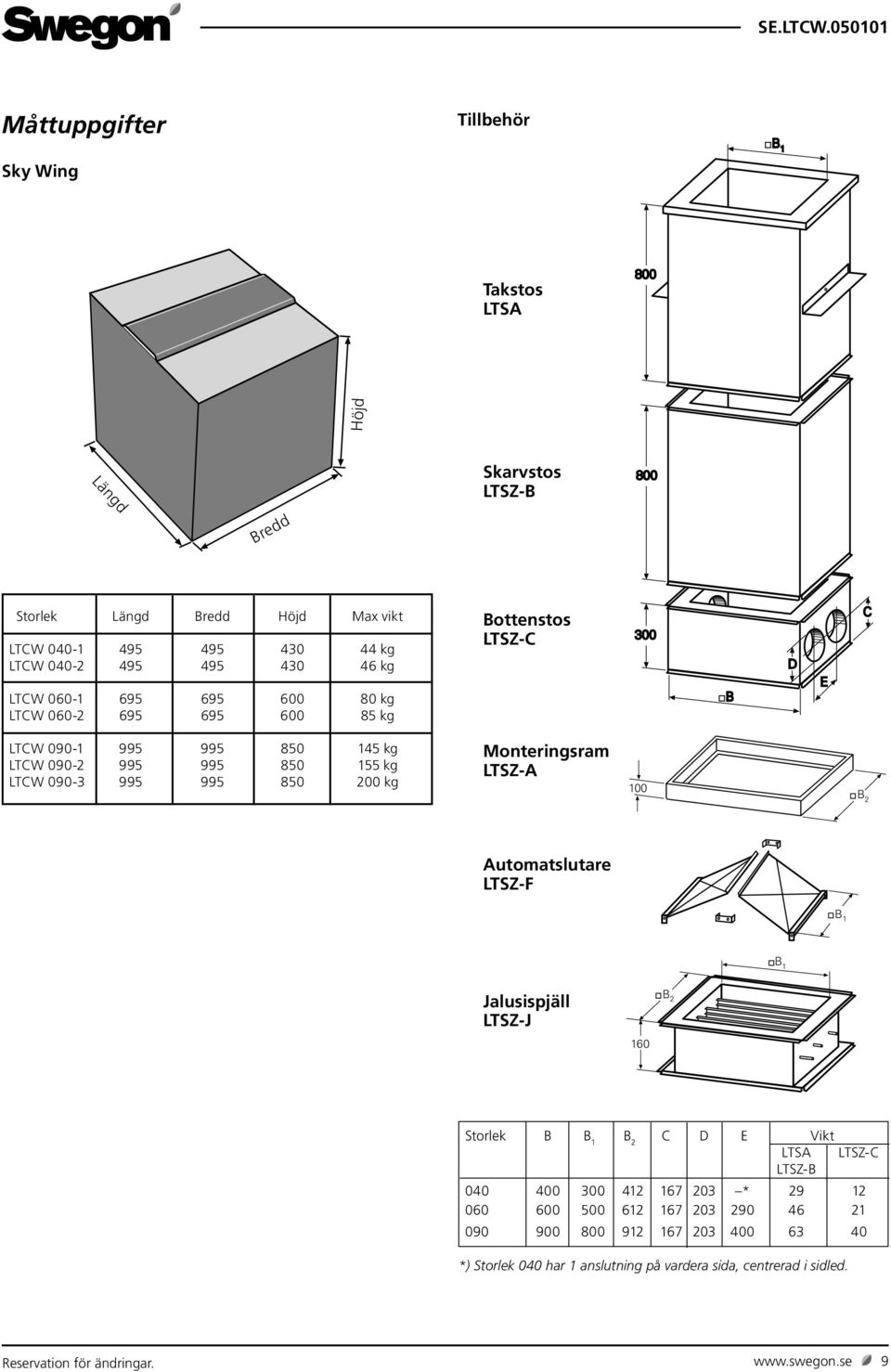

9 Måttuppgifter Tillbehör Sky Wing Takstos LTSA Höjd Längd Skarvstos LTSZ-B Bredd Storlek Längd Bredd Höjd Max vikt LTCW kg LTCW kg Bottenstos LTSZ-C LTCW kg LTCW kg LTCW kg LTCW kg LTCW kg Monteringsram LTSZ-A Automatslutare LTSZ-F Jalusispjäll LTSZ-J Storlek B B 1 B 2 C D E Vikt LTSA LTSZ-C LTSZ-B * *) Storlek 040 har 1 anslutning på vardera sida, centrerad i sidled Reservation för ändringar wwwswegonse 9

995 850 200 kg Monteringsram LTSZ-A Automatslutare LTSZ-F Jalusispjäll LTSZ-J Storlek B B 1 B 2 C D E Vikt LTSA LTSZ-C LTSZ-B 040 400 300 412 167 203 * 29 12 060

10 10 wwwswegonse Reservation för ändringar
