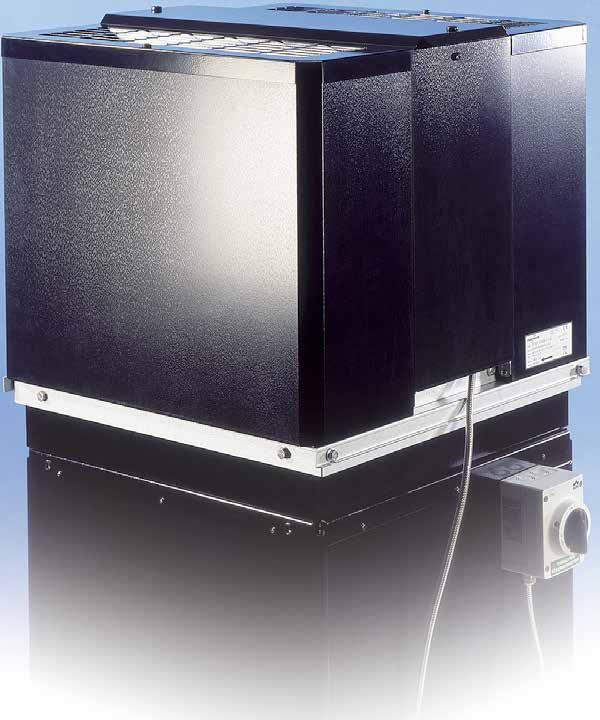

1 Air Comfort Air movement Roof fans ROOFMASTER STEF-ATEX TAKFLÄKT» TeKNISK KATALOG

2 Innehåll ROOFMASTER STEF-ATEX...3 Kapacitetsdata - översiktsdiagram...4 Kapacitetsdata - luftflöde som funktion av statiskt tryck...4 Beskrivning, allmänt...5 Fläktdiagram beskrivning och definitioner...6 STEF STEF STEF STEF STEF STEF STEF Tillbehör Takgenomföring BOGA med isolering Säkerhetsbrytare SAFE Frekvensomriktare STYR...16 Kopplingsschema Stjärnkoppling, enhastighets 3-fasmotor...17 Viktig information Information för fläktar med förhöjd säkerhet - ATEX 94/9/EC...18 Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

3 ROOFMASTER STEF-ATEX Funktioner 7 storlekar Luftflöde upp till 5 m³/s ( m³/h) Max tryckökning upp till 700 Pa Ex e-motor för direktinkoppling eller Ex de-motor för drift med frekvensomriktare Låg ljudnivå Hög effektivitet ATEX Grupp IIB T3 Kategori 3G Strömförsörjning 3x400 V 50 Hz Omgivningstemperatur 20 C +40 C Storlekar STEF-1, -2,-3,-4,-5,-6,-7 Material och konstruktion Fläkthöljet är konstruerat av svart färdigmålad förzinkad stålplåt eller stålplåt belagd med aluminium och zink. Ytbehandlingen uppfyller kraven enligt miljöklass C4 (SS-EN ISO ). Fläkten är invändigt ljudisolerad. Fläktens utblåsningsriktning är uppåt. Fläkthjul Fläkthjulet är tillverkat av förzinkad stålplåt (fläkthjulet i storlek 7 är tillverkat i pulvermålat svetsat stål) och har bakåtriktade skovlar. Fläkthjulet är dymaniskt balanserad till klass Q6.3 I enlighet med VDI Produktkod STEF-a--c-d-e a = storlek (1, 2, 3, 4, 5, 6, 7) 0 = trefasmotor = antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) e = generation Tillbehör Motor Motor med förhöjd säkerhet av typ Ex e IIB T3 används då motorn har direkt elinkoppling. Flamsäkra motorer av typ Ex de IIB T4 används vid drift med frekvensomriktare. I detta fall har motorn en extra yttemperaturgivare. Installation BOGA Takgenomföring SAFE Säkerhetsbrytare STYR Frekvensomriktare Takfläkten kan monteras direkt på en BOGA takgenomföring eller med en monteringsram FLOW på platsbyggd skorsten. Varvtalsreglering Varvtalet kan regleras vid drift med frekvensomriktare och en Ex de-motor. Frekvensomriktaren bör inte vara inbyggd i takfläkten. En säkerhets brytare måste användas med STEF takfläkt i ATEX-utförande. Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

4 Kapacitetsdata Översiktsdiagram ROOFMASTER STEF-ATEX 3-fas Statiskt tryck, Pa STEF STEF STEF STEF STEF STEF STEF STEF STEF m 3 /h Luftflöde m 3 /s Luftflöde i m 3 /s som funktion av statiskt tryck Luftflöde i m 3 /h som funktion av statiskt tryck Statiskt tryck (Pa) STEF STEF STEF STEF STEF STEF STEF STEF STEF Statiskt tryck (Pa) STEF ,25 0,216 0,176 0,11 STEF ,465 0,431 0,387 0,331 0,247 0,064 STEF ,298 0,232 0,065 STEF ,968 0,928 0,882 0,828 0,765 0,689 0,596 0,475 0,257 STEF ,643 0,566 0,467 0,313 STEF ,26 1,209 1,155 1,098 1,034 0,964 0,882 0,784 0,658 0,474 STEF ,823 0,748 0,651 0,519 0,268 STEF ,072 2,019 1,962 1,9 1,832 1,758 1,678 1,589 1,49 1,38 1,255 1,109 0,928 0,652 STEF ,377 1,295 1,194 1,071 0,916 0,706 STEF ,671 2,58 2,474 2,35 2,201 2,023 1,811 1,559 1,231 STEF ,173 5,063 4,944 4,813 4,669 4,511 4,341 4,155 3,955 3,74 3,508 3,255 2,971 2,632 2,154 Luftflöde m 3 /s STEF STEF Luftflöde m 3 /h Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

5 Beskrivning, allmänt Användningsområden/Specifikation STEF takfläktar i ATEX-utförande är konstruerade för att användas som frånluftsfläktar i ventilationssystem som bekräftar ATEX Direktivet 94/9/EC. STEF takfläktar i ATEX-utförande drivs av: Enkel installation och service Motorer med förhöjd säkerhet av typ Ex e IIB T3. Fläkten är klassifierad för att användas i explosionsfarliga atmosfärer som följer: Fläkt grupp: Grupp II Kategori: Kategori 3 Zon: 2 Transporterade mediet: Endast gas, förutom väte Explosiv gas: Allmänt IIB Temperatur för mediet: Max +40 C Temperaturklass: T3 Flamsäkra motorer av typ Ex de IIB T4. Fläkten är klassifierad för att användas i explosionsfarliga atmosfärer som följer: Fläkt grupp: Grupp II Kategori: Kategori 3 Zon: 2 Transporterade mediet: Endast gas, förutom väte Explosiv gas: Allmänt IIB Temperatur för mediet: Max +40 C Temperaturklass: T3 Fläkten är endast avsedd för transport av luft i zon 2 kategori 3 explosionsfarlig atmosfär. Transport av fast material är inte tillåtet. Tyst gång Fläkthöljets insida och motorutrymmets sidoplåtar är ljudisolerade. Själva fläkten har mycket låga ljudvärden. Drifttillslaget kan justeras med hjälp av en varvtalsregulator till optimala ljudnivåer. STEF takfläktar i ATEX-utförande kan installeras med hjälp av olika takgenomföringar eller med monteringsram FLOW direkt på platsbyggd skorsten. Den är utrustad med öppnande gångjärn som standard. Fläkthjulet och kanalen kan rengöras mycket enkelt vid behov. Taket kan demonteras vid underhållsarbete på motorn. Motor och fläkthjul Motor med förhöjd säkerhet av typ Ex e IIB T3 används då fläkten kopplas direkt till elnätet. Flamsäkra motorer av typ Ex de IIB T4 används vid drift med frekvensomriktare. Motorn är utrustad med yttemperaturgivare. Motorn ligger utanför luftströmmen. Den maximalt tillåtna temperaturen på frånluften är +40 C. Behovsstyrd ventilation Behovet av ventilation varierar i regel kraftigt över dygnet och årstiden. STEF takfläktar i ATEX-utförande kan utrustas med en frekvensomriktare för varvtalsreglering. Material och konstruktion Fläkthöljet är tillverkat av svart färdigmålad förzinkad stålplåt eller av stålplåt belagd med aluminium och zink. STEF takfläktar i ATEXutförande kan användas i industriområden eller nära havet eftersom ytbehandlingen uppfyller kraven enligt miljöklass C4 (SS-EN ISO ). Fläktens insida är ljudisolerad. Fläktens utblåsriktning är uppåt. Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

6 Fläktdiagram - beskrivning och definitioner Symboler Ljuddata Den totala A-vägda ljudeffektnivån till omgivning, L wa, kan avläsas ur fläktdiagrammet. Korrektionsfaktorerna per oktavband kan avläsas i nedanstående tabell. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom nedanstående formel. ❷ ❸ Lwoct = L wa + Koct Ljudtrycksnivå och distansdämpning Avstånd L (m) Dämpning L (db) ❹ Den totala ljudtrycksnivån i förhållande till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: LpA = L wa L ❶ Q v Luftflöde m 3 /s Δp s Statisk tryckökning Pa η Total verkningsgrad (fläkthjul, motor och varvtalsregulator) vid max. varvtal L wa Total A-vägd ljudeffektnivå till omgivning db(a) L woct Ljudeffektnivå per oktavband db (utan A-vägning) K oct Korrektionsfaktor vid uppdelning till db olika oktavband ΔL Distansdämpning (givna värden) db gäller vid idealfall i en halvklotsformad ljudutbredning) Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

7 STEF-1 STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-1 Till omgivning STEF-1 Till inloppskanal Motordata Varvtal r/min Effekt kw Nominella motordata vid 50 Hz Spänning V Strömstyrka (A) Konstruktion för flamsäker kapsling Ex de IIB T4, IP 55 isolationsklass F Fläktkod STEF- 1~ 230 V 3~ 400V c , VY 0, S-d S-d-1 Konstruktion för förhöjd säkerhet Ex e II T3, IP54 isolationsklass F c , VY 0,77 Takfläkt Storlek STEF-1--c-d-5 Mått 0 = trefasmotor Antal poler c 1 = färdigmålad, förzinkad stålplåt, svart 2 = Al/Zn belagd stålplåt d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) Generation Takgenomföring Säkerhetsbrytare Frekvensomriktare (se motortabell) BOGA SAFE aa-b-s-0-1 Vikt 31 kg Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

8 STEF-2 STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-2 Till omgivning STEF-2 Till inloppskanal Motordata Varvtal r/min Effekt kw Nominella motordata vid 50 Hz Spänning V Strömstyrka (A) Konstruktion för flamsäker kapsling Ex de IIB T4, IP 55 isolationsklass F Fläktkod STEF- 1~ 230 V 3~ 400V c , VY 0, S-d S-d-1 Konstruktion för förhöjd säkerhet Ex e II T3, IP54 isolationsklass F c , VY 0,77 Takfläkt Storlek STEF-2--c-d-5 Mått 0 = trefasmotor Antal poler c 1 = färdigmålad, förzinkad stålplåt, svart 2 = Al/Zn belagd stålplåt d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) Generation Takgenomföring Säkerhetsbrytare Frekvensomriktare (se motortabell) BOGA SAFE aa-b-s-0-1 Vikt 31 kg Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

9 STEF-3 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-3 Till omgivning STEF-3 Till inloppskanal Motordata Varvtal r/min Effekt kw Nominella motordata vid 50 Hz Spänning V Strömstyrka (A) Konstruktion för flamsäker kapsling Ex de IIB T4, IP 55 isolationsklass F Fläktkod STEF- 1~ 230 V 3~ 400V c , VY 1, S-d S-d c , VY 1, S-d S-d-1 Konstruktion för förhöjd säkerhet Ex e II T3, IP54 isolationsklass F c , VY 1, c , VY 1,3 Takfläkt Storlek STEF-3--c-d-5 Mått 0 = trefasmotor Antal poler c 1 = färdigmålad, förzinkad stålplåt, svart 2 = Al/Zn belagd stålplåt d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) Generation Takgenomföring Säkerhetsbrytare Frekvensomriktare (se motortabell) BOGA SAFE aa-b-s-0-1 Vikt 45 kg Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

10 STEF-4 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-4 Till omgivning STEF-4 Till inloppskanal Motordata Varvtal r/min Effekt kw Nominella motordata vid 50 Hz Spänning V Strömstyrka (A) Konstruktion för flamsäker kapsling Ex de IIB T4, IP 55 isolationsklass F Fläktkod STEF- 1~ 230 V 3~ 400V c ,5 400 VY 1, S-d S-d c , VY 1, S-d S-d-1 Konstruktion för förhöjd säkerhet Ex e II T3, IP54 isolationsklass F c ,5 400 VY 1, c , VY 1,3 Takfläkt Storlek STEF-4--c-d-5 Mått 0 = trefasmotor Antal poler c 1 = färdigmålad, förzinkad stålplåt, svart 2 = Al/Zn belagd stålplåt d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) Generation Takgenomföring Säkerhetsbrytare Frekvensomriktare (se motortabell) BOGA SAFE aa-b-s-0-1 Vikt 50 kg Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

11 STEF-5 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-5 Till omgivning STEF-5 Till inloppskanal Motordata Varvtal r/min Effekt kw Nominella motordata vid 50 Hz Spänning V Strömstyrka (A) Konstruktion för flamsäker kapsling Ex de IIB T4, IP 55 isolationsklass F Fläktkod STEF- 1~ 230 V 3~ 400V c ,5 400 VY 3, S-d S-d c , VY 1, S-d S-d-1 Konstruktion för förhöjd säkerhet Ex e II T3, IP54 isolationsklass F c ,5 400 VY 3, c , VY 1,3 Takfläkt Storlek STEF-5--c-d-5 Mått 0 = trefasmotor Antal poler c 1 = färdigmålad, förzinkad stålplåt, svart 2 = Al/Zn belagd stålplåt d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) Generation Takgenomföring Säkerhetsbrytare Frekvensomriktare (se motortabell) BOGA SAFE aa-b-s-0-1 Vikt 66 kg Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

12 STEF-6 STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-6 Till omgivning STEF-6 Till inloppskanal Motordata Varvtal r/min Effekt kw Nominella motordata vid 50 Hz Spänning V Strömstyrka (A) Konstruktion för flamsäker kapsling Ex de IIB T4, IP 55 isolationsklass F Fläktkod STEF- 1~ 230 V 3~ 400V c ,1 400 VY 3, S-d S-d-1 Konstruktion för förhöjd säkerhet Ex e II T3, IP54 isolationsklass F c ,1 400 VY 3,25 Takfläkt Storlek STEF-6--c-d-5 Mått 0 = trefasmotor Antal poler c 1 = färdigmålad, förzinkad stålplåt, svart 2 = Al/Zn belagd stålplåt d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) Generation Takgenomföring Säkerhetsbrytare Frekvensomriktare (se motortabell) BOGA SAFE aa-b-s-0-1 Vikt 116 kg Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

13 STEF-7 STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-7 Till omgivning STEF-7 Till inloppskanal Motordata Varvtal r/min Effekt kw Nominella motordata vid 50 Hz Spänning V Strömstyrka (A) Konstruktion för flamsäker kapsling Ex de IIB T4, IP 55 isolationsklass F Fläktkod STEF- 1~ 230 V 3~ 400V c VY 9, S-d-1 Konstruktion för förhöjd säkerhet Ex e II T3, IP54 isolationsklass F c VY 9,3 Takfläkt Storlek STEF-7--c-d-5 Mått 0 = trefasmotor Antal poler c 1 = färdigmålad, förzinkad stålplåt, svart 2 = Al/Zn belagd stålplåt d 9 = Ex e-motor (II T3, IP54, isolationsklass F) 91 = Ex de-motor (IIB T4, IP55, isolationsklass F) Generation Takgenomföring Säkerhetsbrytare Frekvensomriktare (se motortabell) BOGA SAFE aa-b-s-0-1 Vikt 116 kg Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

14 Tillbehör BOGA isolerad takgenomföring BOGA som finns i 6 olika modeller består av en kanal i stålplåt som är isolerad på insidan med mineralullsmatta. Isoleringen är förstärkt med perforerad metallplåt. Takgenomföringen har två kabeltätningar och ett inbyggt kabelrör med kapacitet för två kablar för elanslutning till takfläkten. Vridbara fästlinjaler kan ställas in för att passa tak lutningen, och dessa är monterade på genomföringens utsida. Takfläkten monteras med hjälp av fyra skruvar genom hålen i bottenplattans sidor. BOGA tillverkas i aluminium och förzinkad stålplåt. Backspjället är tillverkat i aluminium. BOGA-versionerna c=3 och c=8 används endast om takfläkten är utrustad med FLOW. Takgenomföring BOGA - (a)aa - b - c - 1 Storlek (005, 01, 02, 03, 04, 05, 06, 07) Backspjäll 1 = med spjäll 2 = utan spjäll Modell 1= 980 mm, EI30, 50 mm isolering 3 = 980 mm, EI30, 50 mm isolering (med FLOW eller STEZ-03) 2 = 1250 mm, EI30, 50 mm isolering 8 = 1250 mm, EI30, 50 mm isolering (med FLOW eller STEZ-03) 4 = 1250 mm, EI60, 100 mm isolering 6 = 1250 mm, EI120, 150 mm isolering Generation Mått och vikt EI30, 50 mm isolering Modell A1 A2 B C D E F G W1 (kg) W2 (kg) BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c W1 = Vikt i kg för A1 W2 = Vikt i kg för A2 EI60, 100 mm isolering Modell A B C D E F G W (kg) BOGA-01-b BOGA-02-b BOGA-03-b BOGA-04-b BOGA-05-b BOGA-06-b BOGA-07-b EI120, 150 mm isolering Modell A B C D E F G W (kg) BOGA-01-b BOGA-02-b BOGA-03-b-6c BOGA-04-b BOGA-05-b BOGA-06-b BOGA-07-b Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

15 Tillbehör BOGA isolerad takgenomföring, forts Ljuddämpning vid användning av BOGA L=980 Oktavband centerfrekvens (Hz) Modell BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c Ljuddämpning vid användning av BOGA L=1250 Oktavband centerfrekvens (Hz) Modell BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

16 Tillbehör Säkerhetsbrytare SAFE Säkerhetsbrytaren är testad enligt IEC Den är tillgänglig för STEF takfläktar i ATEX-utförande och l evereras alltid löst. Säkerhetsbrytare SAFE = ATEX-utförande, -polig med hjälpkontakt 0 = levereras lös Version = 0 Frekvensomriktare STYR Frekvensomriktare aa-b-s-0-1 Storlek (Se kod i nedan tabell eller från motortabellen) 1 = enfasmatning 230 V 3 = trefasmatning 400V Max.längd kabel 15 m (kabel ingår ej i leverans) 0 = levereras lös e = 1 Frekvensomriktare Frekvensomriktare Max. 3-fas 1-fas freqkvens Takfläkt kod kod Hz STEF c S-d S-d-1 60 STEF c S-d S-d-1 52 STEF c S-d S-d-1 60 STEF c S-d S-d-1 55 STEF c S-d S-d-1 56 STEF c S-d S-d-1 54 STEF c S-d S-d-1 56 STEF c S-d S-d-1 54 STEF c S-d S-d-1 58 STEF c S-d S-d-1 50 STEF c S-d-1-50 STEF c S-d-1-55 Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

17 Kopplingsschema Stjärnkoppling Trefasmotor, enhastighets HUVUD- STRÖM- BRYTARE ELCENTRAL E Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

18 Viktig information för fläktar med förhöjd säkerhet - ATEX Information som slutanvändaren/kunden måste ge till sin fläkttillverkare så att denna kan leverera en fläkt som uppfyller ATEX-direktivet 94/9/EC. Information om farligt område Inuti fläktkåpan Utanför fläktkåpan Zon 0 (kategori 1G) Ej tillgängligt Ej tillgängligt Klassificering gaszon Zone 1 (kategori 2G) Zone 2 (kategori 3G) Ingen klassificering Klassificering dammzon Zon 20 (kategori 1D) Ej tillgängligt Ej tillgängligt Zon 21 (kategori 2D) Zon 22 kategori 3D) Ingen klassificering Drifts- och vätskedetaljer Omgivningstemperatur C Inloppstemperatur C Gas Självantändningstemperatur: C Explosionsgrupp: IIA IIB IIC Gastyp: Självantändningstemperatur för dammmoln C Damm Självantändningstemperatur för ett 5 mm lager av damm C Ledande damm Icke ledande damm Syrehalt i gas > 21% Installationsalternativ NEJ JA utanför EN14986 s omfattning behövs särskilt godkännande av vår tekniska chef Inlopp friblåsande kanalanslutet Utlopp friblåsande kanalanslutet Information on motor type and its conditions of work Temperaturklass (Gas) T1 T2 T3 T4 T5 T6 Maximal yttemperatur ( C) Variabelfrekvensdrift: NEJ JA om Ja, arbetsområde:... från... till Hz Datum och företagsstämpel Namn Signatur Fläkt Woods 9551 SE Rätt till ändringar förbehålles.

19

20 FWG-ROOFMASTER STEF-ATEX Technical catalouge-se GB Copyright 2015 Fläkt Woods Group We bring better air to life Roofmaster STEF-ATEX 9551SE Med mer än hundra års historik av innovation och utveckling är Fläkt Woods en global marknadsledare inom ventilationslösningar. och produkter. Vi är specialiserade på design och tillverkning av produkter och lösningar inom fläktar, luftbehandling, kanalsystem, flödeskontrol och luftdon/kylbafflar med fokus på inomhuskomfort och brandsäkerhet. Med närvaro i 65 länder och 15 säljkontor över hela Sverige så är vi i en unik position att vara en lokal leverantör och internationell partner i våra kunders projekt. Våra välkända varumäken, som SEMCO, eq, eq Prime, JM Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent och CleanVent är uppskattade av kunder över hela världen för sin energieffektivitet och höga kvalitet. STEF ATEX» Besök för mer information eller kontakta ditt närmaste försäljningskontor. Luleå Skellefteå Umeå Sundsvall Falun Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Malmö
