Brand-/brandgasspjäll EKO-JBL

Transkript

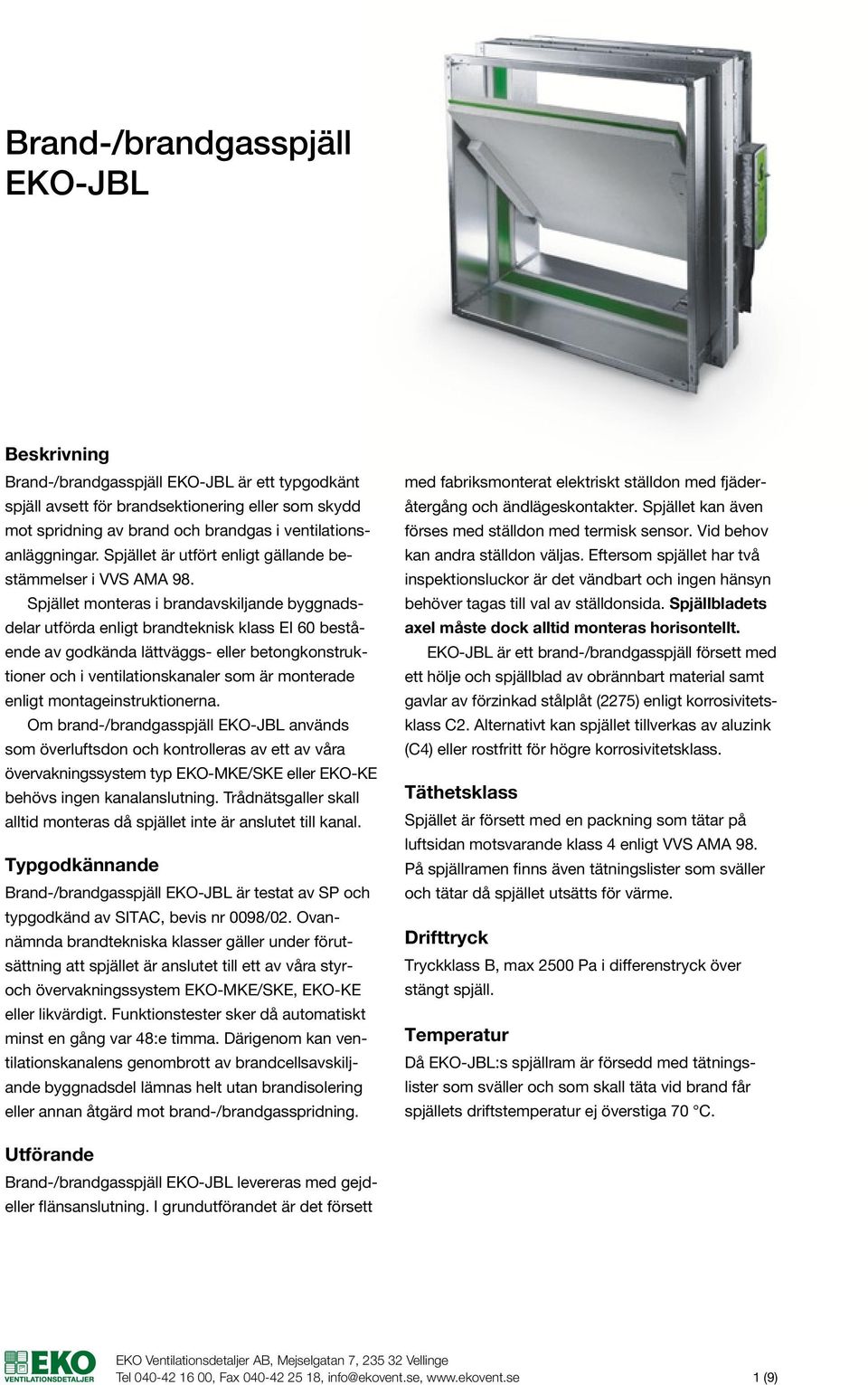

1 Brand-/brandgasspjäll - Beskrivning Brand-/brandgasspjäll - är ett typgodkänt spjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar. Spjället är utfört enligt gällande bestämmelser i VVS AMA 98. Spjället monteras i brandavskiljande byggnadsdelar utförda enligt brandteknisk klass EI 60 bestående av godkända lättväggs- eller betongkonstruktioner och i ventilationskanaler som är monterade enligt montageinstruktionerna. Om brand-/brandgasspjäll - används som överluftsdon och kontrolleras av ett av våra övervakningssystem typ -MKE/SKE eller -KE behövs ingen kanalanslutning. Trådnätsgaller skall alltid monteras då spjället inte är anslutet till kanal. Typgodkännande Brand-/brandgasspjäll - är testat av SP och typgodkänd av SITAC, bevis nr 0098/02. Ovannämnda brandtekniska klasser gäller under förutsättning att spjället är anslutet till ett av våra styroch övervakningssystem -MKE/SKE, -KE eller likvärdigt. Funktionstester sker då automatiskt minst en gång var 48:e timma. Därigenom kan ventilationskanalens genombrott av brandcellsavskiljande byggnadsdel lämnas helt utan brandisolering eller annan åtgärd mot brand-/brandgasspridning. med fabriksmonterat elektriskt ställdon med fjäderåtergång och ändlägeskontakter. Spjället kan även förses med ställdon med termisk sensor. Vid behov kan andra ställdon väljas. Eftersom spjället har två inspektionsluckor är det vändbart och ingen hänsyn behöver tagas till val av ställdonsida. Spjällbladets axel måste dock alltid monteras horisontellt. - är ett brand-/brandgasspjäll försett med ett hölje och spjällblad av obrännbart material samt gavlar av förzinkad stålplåt (2275) enligt korrosivitetsklass C2. Alternativt kan spjället tillverkas av aluzink (C4) eller rostfritt för högre korrosivitetsklass. Täthetsklass Spjället är försett med en packning som tätar på luftsidan motsvarande klass 4 enligt VVS AMA 98. På spjällramen finns även tätningslister som sväller och tätar då spjället utsätts för värme. Drifttryck Tryckklass B, max 2500 Pa i differenstryck över stängt spjäll. Temperatur Då -:s spjällram är försedd med tätningslister som sväller och som skall täta vid brand får spjällets driftstemperatur ej överstiga 70 C. Utförande Brand-/brandgasspjäll - levereras med gejdeller flänsanslutning. I grundutförandet är det försett Tel , Fax , info@ekovent.se, 1 (9)

2 Storlekar Brand-/brandgasspjäll - tillverkas i ett stort antal standardstorlekar från 200 x 200 till 650 x 650 mm. Ställdon - levereras med 24 V eller 230 V elektriskt säkerhetsställdon. Som tillbehör kan ställdonet förses med termisk sensor. I anläggningar där - installeras måste en rökdetektor finnas som indikerar larm och som stänger brandspjället. 24 V ställdon används alltid tillsammans med övervakningsenheterna -KE Till övervakningsenheterna -MKE/SKE och -KE1 används 230 V ställdon. Alternativt kan spjället levereras med pneumatiskt lågtrycks-/högtrycksställdon. Observera att spjället alltid måste levereras med fabriksmonterat säkerhetsställdon för att typgodkännandet skall gälla. Underhåll Vi förordar ett förebyggande underhåll av spjället efter anläggningens behov. Spjällblad och spjällkropp (invändigt) rengöres med borste, dammsugning eller avtorkning. OBS! Vatten eller annan vätska får ej användas. I övrigt gäller motionskraven enligt typgodkännandet. Montage För att typgodkännandet skall gälla måste montage alltid ske enligt medlevererade montageanvisningar. Montagedon för fastsättning av spjäll i vägg och fästvinklar för kanal ingår i spjälleveransen. Övriga detaljer som t ex montagestosar och branddrev beställs separat. Håltagningsmåttet är alltid spjällets mått mm. Tillbehör -ANS Anslutningsstos för spirokanal. -FLS Förlängningsstos för vägg/ bjälklag tjockare än 220 mm eller spjällhöjd över 350 mm och i kombination med anslutningsstos -ANS eller trådnätsgaller -N, -NR. -GIS Gipsväggsstos, exkl. brandtätningssats. -KER Brandtätningssats för vägg. -KPB Kopplingsbox. -RKB Kontrollenhet. -RE Rökdetektor (kanal). -RET Rökdetektor (tak). -KE Styr- och övervakningssystem. -MKE/SKE Styr- och övervakningssystem. -TES Termisk sensor. -TK Testknapp. -MFL Motfläns. -INR Inmurningsram. -N Trådnätsgaller. -NR Trådnätsgaller. Så här beställer du - Beteckning: Brand-/brandgasspjäll --A-B-C-D A B C D Storlek Material Anslutningsutförande Ställdon (Bredd x Höjd) 1 = Varmförz. 5 = Fläns 8 = Ställdon 24 V 2 = Aluzink (C4) 6 = Gejd 9 = Ställdon 230 V 3 = Rostfritt EN = Spiro 10 = Ställdon pneumatiskt 4 = Rostfritt EN Exempel: 1 st Brand-/brandgasspjäll --400x Tel , Fax , info@ekovent.se, 2 (9)

3 Tekniska data - Måttdata Deln.n = 200 C D 380 D B 35 Ställdon C Deln.n = 200 C Inspektionsluckor Gejdanslutning Ø A Standardstorlekar A eller B C Antal D delning n measure Vikt för standardstorlekar B A Vikt i kg, inklusive ställdon. Tel , Fax , info@ekovent.se, 3 (9)

4 Dimensioneringsdiagram Statiskt tryckfall Pa L WA (db) Lufthastighet m/s (Anslutningsarean) Korrektion av ljudeffektnivå L WAKORR för olika storlekar. L WAKORR = L WA + K 1 Spjäll area 0,04 0,09 0,18 0,3 0,6 1,2 K Korrektion av ljudeffektnivå - Diagram L WAOK i oktavband. Tryck L WAOK = L WAKORR + K OK Öppn vinkel Oktavband K 2K 4K 8K K OK Ljudeffektnivån är mätt enligt ISO 3741 och ISO 5135 och utförd på Sveriges Provnings- och Forskningsinstitut. Tel , Fax , info@ekovent.se, 4 (9)

5 Anslutningsstos -ANS Förlängningsstos -FLS Anslutningsstos -ANS Förlängningsstos -FLS anslutning Monteringstillbehör - Anslutningar mm Ingen förlängningsstos krävs mm 2 st förlängningsstosar krävs Montageplåt -MOP Gipsväggsstos -GIS Montage i mellanvägg Montage i schaktvägg Kanalmått mm Ingen förlängningsstos krävs mm 2 st förlängningsstosar krävs max 70 Ingår i - leveransen. anslutning Välj -GIS: Kanalmått + 50 mm Drevas 2 x 25 mm montageplåt Tel , Fax , info@ekovent.se, 5 (9)

6 Monteringsanvisning - Byggnadsdel vägg av gips eller motsvarande i brandteknisk klass EI 60. Typgodkännande nr. 0098/02. Alt 1 Nybyggnadsdel Alt 2 Befintlig byggnadsdel Spjäll monteras med montageplåt -MOP i liv med vägg Spjäll monteras med montageplåt -MOP i liv med vägg Spalt min 15 mm Spalt min 15 mm Trådnätsgaller -N, -NR Trådnätsgaller -N, -NR -KER och täta med Montageplåt Skruv -KER och täta med 110 Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel Mont. Alternativ Avväxla reglarna horisontellt och i förekommande fall även vertikalt så att lämplig öppning i väggen erhålles. 2. Montageplåtar -MOP fastsätts på spjället med skruvar så att spjällbladet hamnar i byggnadsdelen vid montaget. 3. Centrera spjället i öppningen och skruva fast det i väggens regelverk med montageplåtarna. 4. Dreva spalten mellan kanal och vägg med Brand tätning -KER och täta med. 6. Upphängningsanordningar för spjäll och kanaler För EI 60 gäller typgodkända brandcellsavskiljande väggkonstruktioner, till exempel Gyproc. I de fall brand-/brandgasspjäll - monteras som slutdon eller överluftdon, dvs då det inte ansluts till kanalsystemet, skall trådnätsgaller monteras. På spjäll med större höjd än 350 mm erfordras förlängningsstosar för spjällbladets rörelse. 5. Gipsskivor eller motsvarande monteras. Tel , Fax , info@ekovent.se, 6 (9)

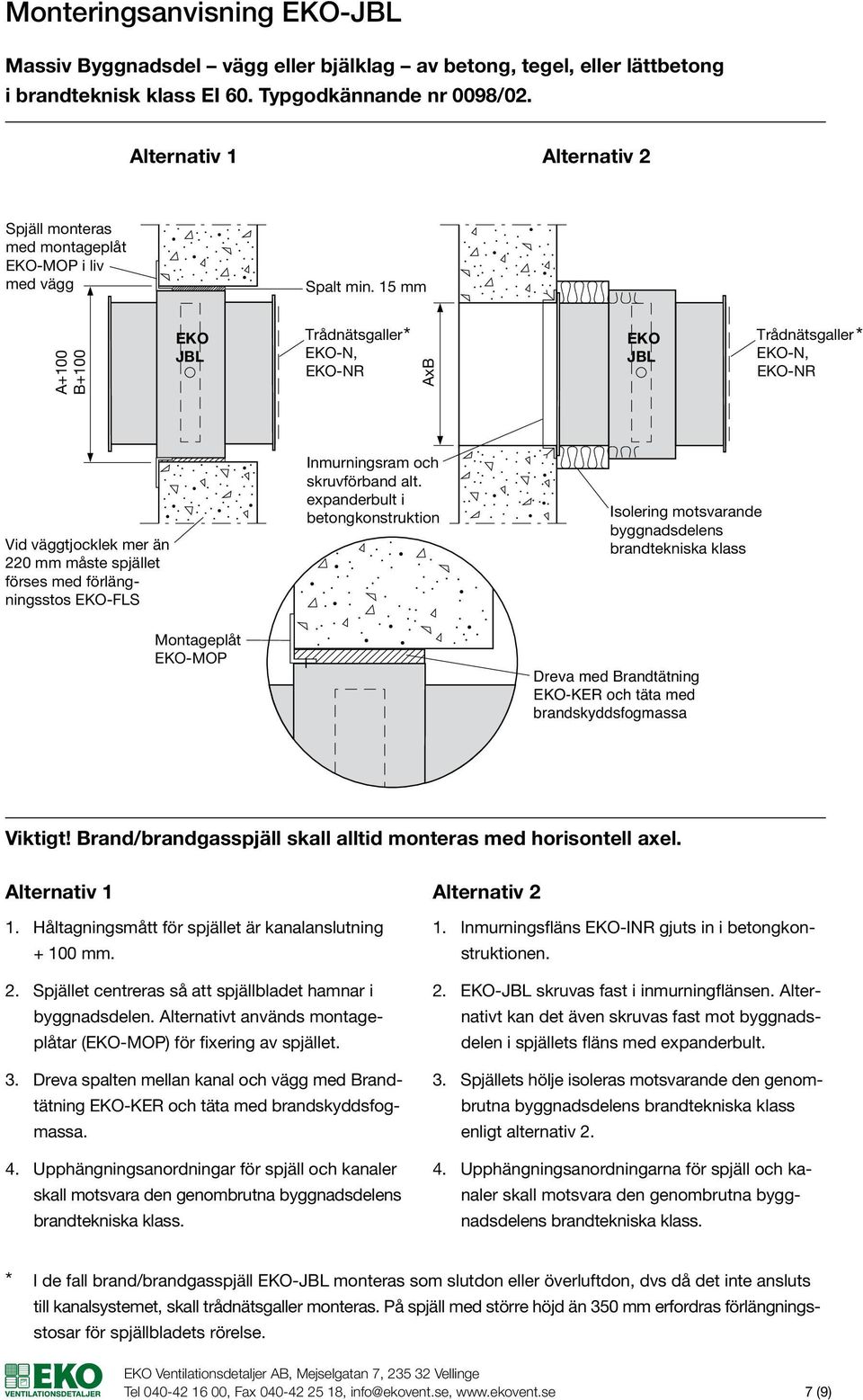

7 Monteringsanvisning - Massiv Byggnadsdel vägg eller bjälklag av betong, tegel, eller lättbetong i brandteknisk klass EI 60. Typgodkännande nr 0098/02. Alternativ 1 Alternativ 2 Spjäll monteras med montageplåt -MOP i liv med vägg Spalt min. 15 mm Trådnätsgaller -N, -NR Trådnätsgaller AxB -N, -NR Vid väggtjocklek mer än 220 mm måste spjället förses med förlängningsstos -FLS Montageplåt -MOP Inmurningsram och skruvförband alt. expanderbult i betongkonstruktion Isolering motsvarande byggnadsdelens brandtekniska klass -KER och täta med Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel Mont. Alternativ 1 Alternativ 2 1. Håltagningsmått för spjället är kanalanslutning 1. Inmurningsfläns -INR gjuts in i betongkonstruktionen mm. 2. Spjället centreras så att spjällbladet hamnar i byggnadsdelen. Alternativt används montageplåtar (-MOP) för fixering av spjället. 3. Dreva spalten mellan kanal och vägg med Brandtätning -KER och täta med. 4. Upphängningsanordningar för spjäll och kanaler 2. - skruvas fast i inmurningflänsen. Alternativt kan det även skruvas fast mot byggnadsdelen i spjällets fläns med expanderbult. 3. Spjällets hölje isoleras motsvarande den genombrutna byggnadsdelens brandtekniska klass enligt alternativ Upphängningsanordningarna för spjäll och kanaler I de fall brand/brandgasspjäll - monteras som slutdon eller överluftdon, dvs då det inte ansluts till kanalsystemet, skall trådnätsgaller monteras. På spjäll med större höjd än 350 mm erfordras förlängningsstosar för spjällbladets rörelse. Tel , Fax , info@ekovent.se, 7 (9)

8 Monteringsanvisning - Byggnadsdel vägg av gips eller motsvarande i brandteknisk klass EI 60. Typgodkännande nr. 0098/02. Alt 1 Regelvägg Alt 2 Schaktvägg Upphängningsanordning Upphängningsanordning Spalt min 15 mm Skruv Spalt min 15 mm Trådnätsgaller -N, -NR Kanal Genomföring -GIS Plåtskruv eller popnit av stål -KER och täta med Genomföring -GIS Plåtskruv eller popnit av stål -KER och täta med Viktigt! Brand/brandgasspjäll skall alltid - monteras 14 Mont. med horisontell axel. Alternativ Håltagning görs i byggnadsdel, motsvarande spjällets nominella mått +100 mm. 2. Montera gipsväggstos -GIS, bestående av två iskjutsramar i öppningen så att de skjuts ihop och sluter tätt mot byggnadsdelen. Sammanfoga ramarna med plåtskruv eller popnit av stål. 3. Placera spjället horisontellt och centrera mellan stosarna så att spjällbladet hamnar i byggnadsdelen. 4. Dreva spalten mellan kanal och vägg med Brand tätning -KER och täta med. 5. Upphängningsanordningarna för spjäll och kanaler För EI 60 gäller typgodkända brandcellsavskiljande väggkonstruktioner, till exempel Gyproc. I de fall brand-/brandgasspjäll - monteras som slutdon eller överluftsdon, dvs då det inte ansluts till kanalsystemet, skall trådnätsgaller monteras. På spjäll med större höjd än 350 mm erfordras förlängningsstosar för spjällbladets rörelse. Tel , Fax , info@ekovent.se, 8 (9)

9 Monterings- och isoleringsanvisning - Massiv Byggnadsdel vägg eller bjälklag av betong, tegel, eller lättbetong i brandteknisk klass EI 60. Typgodkännande nr 0098/02. Kanal Trådnätsgaller -N, -NR Isolering motsvarande byggnadsdelens brandtekniska klass Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel. 1. Montera spjället i ventilationskanal. Genomföring I de fall brand-/brandgasspjäll - monteras - 15 Mont. av kanal utförs enligt gällande regler. som slutdon eller överluftsdon, dvs då det inte 2. Isolera kanalen fram till spjällets isolering, motsvarande ansluts till kanalsystemet, skall trådnätsgaller den genombrutna byggnadsdelens monteras. På spjäll med större höjd än 350 mm erfordras förlängningsstosar för spjällbladets rörelse. 3. Upphängningsanordning för spjäll och kanaler Tel , Fax , info@ekovent.se, 9 (9)
