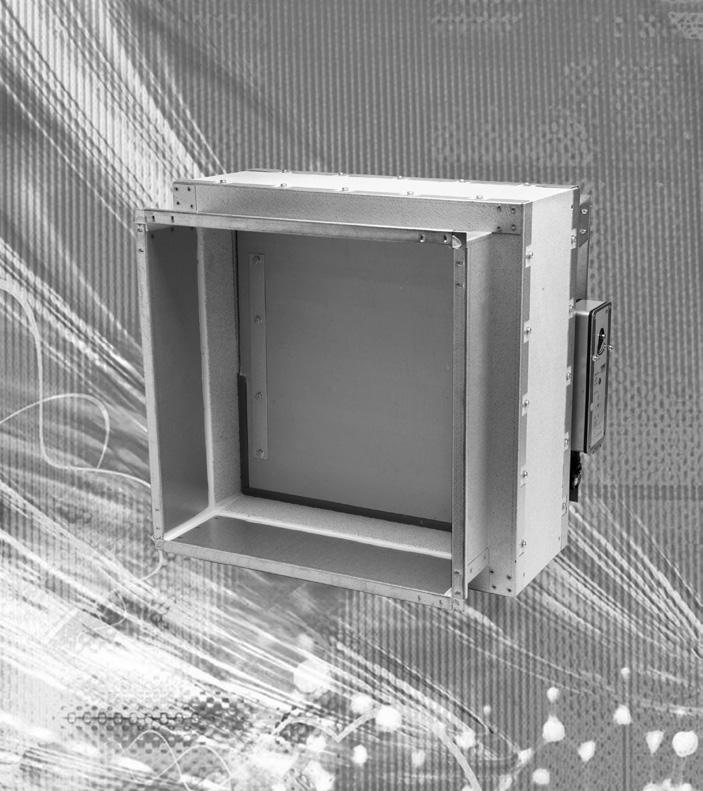

Brand/brandgasspjäll EKO-JBG2

Transkript

1 Brand/brandgasspjäll EKO-JBG2 Monterings-, drift- och underhållsanvisning

2 Monterings-, drift och underhållsanvisning EKO-JBG2 Innehåll Produkthantering...3 Allmänt montering...4 Monteringstillbehör Monteringsanvisning Drift och underhåll...9 Styr- och övervakning...10 Prestandadeklaration Innehavare tillverkningsställe: EKOVENT AB, Vellinge Certifieringsorgan: Produktens typbeskrivning: Godkännandets nummer: SP Certifiering EKO-JBG2 SC Brandtekniska egenskaper: EI 120 (ve i< >o, ho i< >o) S

3 Produkthantering på byggplatsen Transport Brandspjällen transporteras in på byggplatsen med hjälp av truck eller kran med lyftgaffel. För att undvika skador måste de lyftas, får ej släpas och aldrig sättas ned hårt mot underlaget. Mottagning och inspektion av leveransen Brandspjällen inspekteras omedelbart då leveransen anländer till arbetsplatsen. Inspektionen är till för att kontrollera att leveransen motsvarar ordern och fraktsedeln. Den godkända leveransen kvitteras på fraktsedeln. Produkter med fel eller brister får inte installeras. Kontakta omgående leverantören. Lagring Lagringen av material på arbetsplatsen bör planeras så att man får minsta möjliga interntransporter. Brandspjällen skall skyddas mot vatten och alltid lagras på torr plats. Vidare skall de hanteras så att inga mekaniska skador uppstår på dem. Idrifttagande Brandspjällen får inte tas i bruk förrän hela installationen är i driftsklart skick. 3 EKOVENT AB avsäger sig härmed allt ansvar för: Skador på grund av felaktig transport, hantering eller lagring. Att användaren underlåtit att inspektera, underhålla och i rimlig omfattning sköta om utrustningen. EKOVENTs ansvar ska begränsas till reparation eller utbyte av felaktig utrustningsdetalj. Person- eller egendomsskada till följd av att produkten använts i strid mot instruktioner och specifikationer i denna manual.

4 Monterings-, drift och underhållsanvisning EKO-JBG2 Allmänt montering Varför brandspjäll? Brandspjäll är en av flera faktorer i en byggnad som tillsammans skall ge ett bra brandskydd i händelse av brand. Brandskyddskraven påverkas i huvudsak av byggnadsklass, brandbelastning, avgiven värmeeffekt, lufttillgång, räddningstjänstens insatstid och förekomst av brandskyddstekniska installationer. Ett alternativ till beräkningar eller att bevisa att valda lösningar uppfyller ställda funktionskrav är att använda sig av P- och CE märkta produkter. 4 Montage För att P- och CE märkningen skall gälla måste montage alltid ske enligt medlevererade montageanvisningar. Montagedon för fastsättning av spjäll i vägg och fästvinklar för kanal ingår i spjälleveransen. Övriga detaljer som t.ex. montagestosar och branddrev beställs separat. Håltagningsmåttet är alltid spjällets mått mm. Elanslutning Skall utföras av behörig elinstallatör enligt ritningar och aktuellt kopplingsschema. Kopplingsschema ställdon

5 Monteringstillbehör EKO-JBG2 Anslutningar Anslutningsstos EKO-ANS Förlängningsstos EKO-FLS ØD mm 2 st förlängningsstosar krävs 5 ØD ØD ØD ØD mm Ingen förlängningsstos krävs Anslutningsstos EKO-ANS Förlängningsstos EKO-FLS

6 Monterings-, drift och underhållsanvisning EKO-JBG2 Monteringstillbehör EKO-JBG2 Montageplåt EKO-MOP* * Ingår i EKO-JBG2 leveransen Kanalmått

7 Monteringsanvisning EKO-JBG2 Byggnadsdel vägg av gips eller motsvarande i brandteknisk klass EI 60/EI 120. P-godkännande SC Spjäll monteras med montageplåt EKO-MOP i liv med vägg Spalt min 25 mm Montageplåt EKO-MOP A+140 B+140 EKO- JBG2 Trådnätsgaller EKO-N Skruv Dreva med Brandtätning EKO-KER och täta med brandskyddsfogmassa Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel. 1. Avväxla reglarna horisontellt och i förekommande fall även vertikalt så att lämplig öppning i väggen erhålles, motsvarande spjällets nominella mått mm. 2. Montageplåtar EKO-MOP fastsätts på spjället med skruvar så att spjällbladet hamnar i byggnadsdelen vid montaget. 3. Centrera spjället i öppningen och skruva fast det i väggens regelverk med montageplåtarna. Säkerställ att kanalens diagonalmått är lika. 4. Dreva spalten mellan spjällstos och vägg med Brandtätning EKO-KER eller motsvarande och täta med brandskyddsfogmassa. 5. Upphängningsanordning för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens brandtekniska klass. 6. I de fall spjället monteras som överluftsdon eller slutdon skall trådnätsgaller EKO-N monteras. 7. Vid montering måste följande min mått beaktas: Minsta avstånd mellan spjäll: 200 mm. Minsta avstånd till vägg/golv: 75 mm. OBS! På spjäll med större höjd än 550 mm måste förlängningsstos EKO-FLS med trådnätsgaller användas eftersom spjällbladet går utanför spjällstosen i öppet läge.

8 Monterings-, drift och underhållsanvisning EKO-JBG2 Monteringsanvisning EKO-JBG2 Massiv Byggnadsdel vägg eller bjälklag av betong, tegel, eller lättbetong i brandteknisk klass EI 60/EI 120. P-godkännande SC Spjäll monteras med montageplåt EKO-MOP i liv med vägg Spalt min. 25 mm A+140 B+140 EKO- JBG2 Trådnätsgaller EKO-N Montageplåt EKO-MOP Dreva med Brandtätning EKO-KER och täta med brandskyddsfogmassa 8 Vid väggtjocklek över 310 mm måste spjället förses med förlängningsstos EKO-FLS Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel. 1. Håltagning görs i byggnadsdelen, motsvarande spjällets nominella mått +140 mm. 2. Montageplåtar EKO-MOP fastsätts på spjället med skruvar så att spjällbladet hamnar i byggnadsdelen vid montaget. 3. Centrera spjället i öppningen och skruva fast det i väggen med montageplåtarna. Säkerställ att kanalens diagonalmått är lika. 4. Dreva spalten mellan spjällstos och vägg med Brandtätning EKO-KER eller motsvarande och täta med brandskyddsfogmassa. 5. Upphängningsanordningar för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens brandtekniska klass. 6. I de fall spjället monteras som överluftsdon eller slutdon skall trådnätsgaller EKO-N monteras. 7. Vid montering måste följande min mått beaktas: Minsta avstånd mellan spjäll: 200 mm. Minsta avstånd till vägg/golv: 75 mm. OBS! På spjäll med större höjd än 550 mm måste förlängningsstos EKO-FLS med trådnätsgaller användas eftersom spjällbladet går utanför spjällstosen i öppet läge.

9 Drift och underhåll Drift Brand/brandgasspjäll EKO-JBG2 är ett P- och CE märkt spjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar. EKO-JBG2 levereras med ett elektriskt säkerhetsställdon försett med en termisk sensor som stänger spjället vid en temperatur av 70 C. I anläggningen måste en rökdetektor finnas som indikerar larm och som stänger brandspjället och som måste vara anslutet till övervakningssystem EKO-MKE/SKE, EKO-KE, EKO-TME/TSE eller likvärdigt. Automatisk funktionskontroll sker var 48:e timme (eller med tätare intervall), felfunktion visas i displayen. Luftbehandlingsaggregatet ska vara avstängt under funktionskontrollen. Underhåll Ut- och invändig kontroll Kontrollera minst var tredje år eldragningar till ställdon, ändlägeskontakter och rökdetektorer samt spjällhöljet så att inga främmande detaljer kan förhindra spjällbladets rörelse. Kontrollera även ställdonets infästning, spjällblad och tätningslist så att ingen skada uppstått. Kontrollera även att korrosionsskyddet är intakt. Kontrollera att spjället är helt öppet vid drift, stänger och öppnar helt vid test samt stänger helt vid spänningsbortfall. För övrigt följ anvisningar för övervakningssystem EKO MKE/SKE, EKO-KE, EKO- TME/TSE. Rengöring Vi förordar ett förebyggande underhåll av spjället efter anläggningens behov. Spjällblad och spjällkropp (invändigt) rengöres med borste, dammsugning eller avtorkning. OBS! Vatten eller annan vätska får ej användas. I övrigt gäller motionskraven enligt P-godkännandet. Observera! Efter kontroll skall brandspjället lämnas i normalt arbetsläge. Varning! Ha aldrig händerna inne i spjället då det stänger. Risk för klämskador. Reservdelsförteckning Ställdon, se typbeteckning på ställdonet. 9 Funktionskontroll Automatisk: se ovan. Manuell: Manuell funktionskontroll kan utföras från centralenhetens meny. Vid installation kan manuell funktionskontroll även utföras på respektive slavenhet (gäller EKO-MKE/SKE, EKO-TME/TSE). Manuell funktionskontroll kan göras genom att trycka in testknappen för automatisk funktionskontroll som finns på övervakningsenhetens front (gäller EKO-KE). Strömlöst spjäll stänger.

10 Monterings-, drift och underhållsanvisning EKO-JBG2 Styr- och övervakningssystem Styr- och övervakningssystem används för automatisk övervakning och funktionskontroll av brand-/brandgasspjäll, brandgasspjäll och tryckavlastningsspjäll samt olika typer av rökdetektorer. 10 EKO-TME/TSE En trådlös revolution Styr- och övervakningssystem EKO-TME/ TSE arbetar helt trådlöst och kabeldragningen till varje spjäll, som i större anläggningar kan var mycket omfattande, utgår helt. Därmed blir installationen betydligt enklare och jobbet går mycket snabbare med stora kostnads- och tidsbesparingar som resultat. Det har aldrig varit enklare och billigare att installera ett brandövervakningssystem. Centralenheten arbetar med en kommunikationsenhet monterad på spjället. Centralenheten kopplas till 230 V och söker själv kontakt med spjällens enheter när systemet driftsätts. Vid eventuellt spänningsbortfall eller vid kommunikationsfel stängs spjället automatiskt som en säkerhetsåtgärd. Enheterna är utvecklade efter den absolut senaste tekniken och har många intelligenta funktioner för optimal övervakning. EKO-MKE/SKE Styr- och övervakningssystem EKO-MKE/ SKE används tillsammans med 230 V spjällmotorer. Centralenheten EKO-MKE arbetar tillsammans med slavenheten EKO- SKE, som placeras vid respektive spjäll. Upp till 60 adresserade slavenheter kan anslutas. Enheterna är utvecklade enligt den absolut senaste tekniken för att ge låga installationskostnader med tvåtrådskommunikation och med många intelligenta funktioner för optimal styr- och övervakning. EKO-KE2, KE4, KE8, KE16 Styr- och övervakningssystem EKO-KE2, KE4, KE8 och KE16 används tillsammans med 24 V spjällmotorer och upp till två, fyra, åtta eller sexton spjäll. EKO-KE 2, 4, 8, 16 strömförsörjer både spjällmotorer och rökdetektorer med en inbyggd transformator. Enheterna är väl beprövade.

11 Prestandadeklaration 11
