2 SPJÄLL ABC SFA INJUSTERING/REGLERING/ AVSTÄNGNINGSSPJÄLL Kom ihåg! Ange alltid spjällmått bredd x höjd och täthetsklass vid beställning. ANVÄNDNING Jalusispjäll med kort byggmått avsett för injustering- reglering och avstängning. UTFÖRANDE Levereras för gejdanslutning men kan även utföras med flänskant 40 mm. ABC-SFA kan levereras med fabriksmonterade ställdon. Spjällram tillverkas i förzinkat för korrosivitetsklass C2. enligt BSK 99. Blad av aluminium. Lager av nylon. Spjället delas vid breddmått över 1400 mm. Handreglage, splinesaxel 18 mm. Ställdon, rund axel 15 mm. TÄTHETSKLASS ENLIGT VVS-AMA 98 Klass 1, Klass 2, Klass 3 DRIFTTRYCK Spjällen är utförda för tryckklass A. EXEMPEL BESKRIVNINGSTEXT VVS AMA QJB.41 Spjäll ABC-SFA av ABC Ventilationsprodukter AB fabrikat. Tryckklass A. Täthetsklass 1. Storlek: 400x400. REKOMMENDERADE STÄLLDON ABC-SFA Yta Motor utan fjäderretur <1.0 m 2 LM, LF 1,0-2.0 m 2 NM, NF 2.0-3,0 m 2 1 st GM. 1 st EF Drifttemperatur Max 100 ºC. STORLEK 300x200 till 2000x2000 mm i steg om 100 mm är standardstorlekar. Spjället delas vid breddmått över 1400 mm. Tillbehör SFA: LM NM OBS! Motorhylla ingår alltid. Handreglage plast Länkarmsats för sammankoppling av spjäll 1met Länkarmsats för sammankoppling av spjäll 2met SM GM Länkarmsats för sammankoppling av spjäll 3met Fjärreglage Inmurningsram Motfläns NF EF

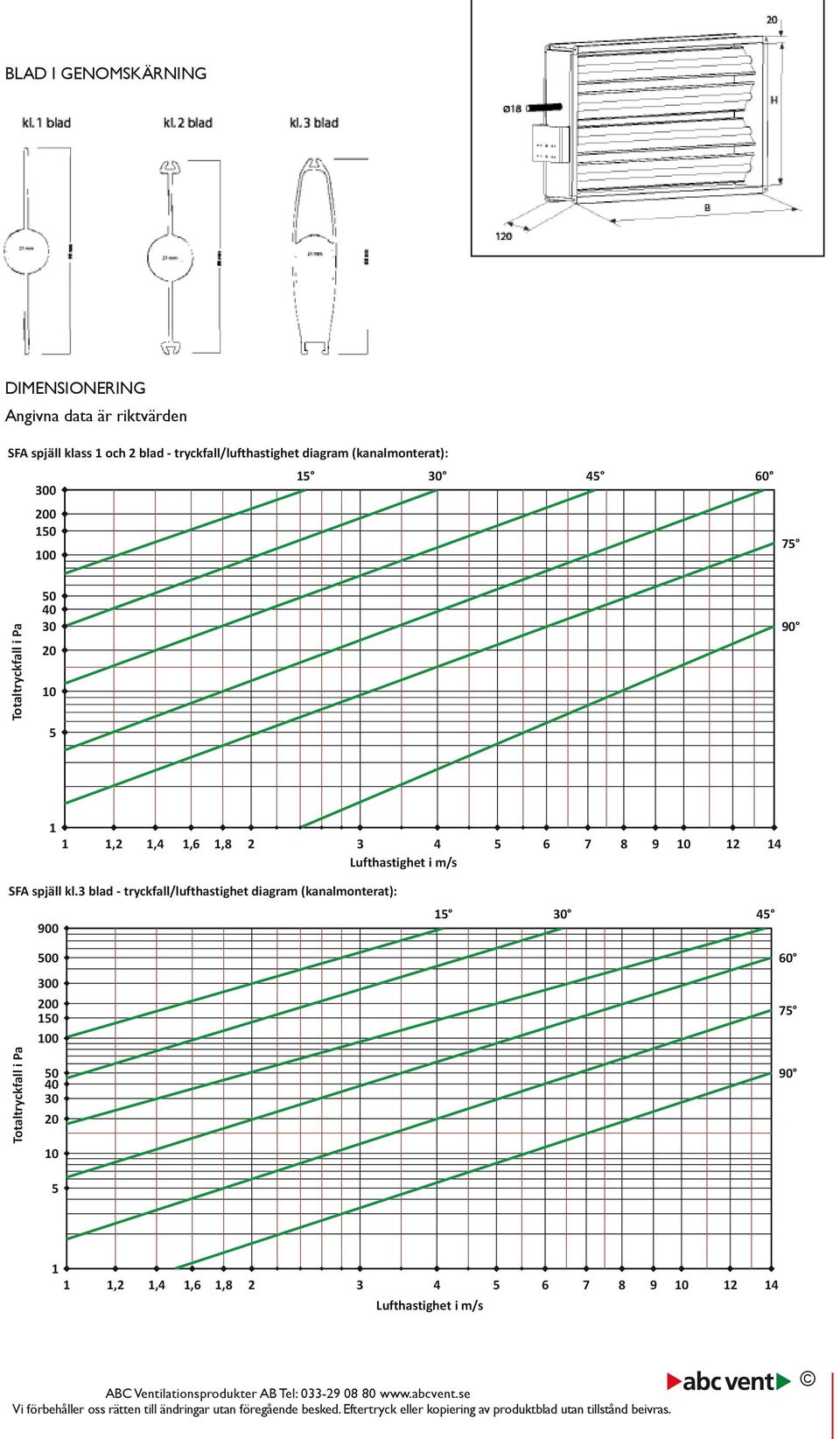

3 BLAD I GENOMSKÄRNING DIMENSIONERING Angivna data är riktvärden SFA spjäll klass 1 och 2 blad - tryckfall/lufthastighet diagram (kanalmonterat): Totaltryckfall i Pa ,2 1,4 1,6 1, Lufthastighet i m/s SFA spjäll kl.3 blad - tryckfall/lufthastighet diagram (kanalmonterat): Totaltryckfall i Pa ,2 1,4 1,6 1, Lufthastighet i m/s

4 Miljövarudeklaration: Gäller för ABC-SFA PRODUKTINFORMATION 1. Ingående material Vi erbjuder flera alternativ på material på våra produkter. Metallinnehåll ram Vikt % Varmförzinkad plåt 40 Aluzink plåt 40 Rostfritt EN Syrafast EN Metallinnehåll blad Vikt % Aluminium 56,9 Bussningar Vikt % Polypropen 1 Packning Vikt % EPDM 2 Lägesvisare Vikt % Polyamid6 0,1 2. Produktion - Anläggning: Produktionsanläggningen kräver ej tillstånd eller anmälan enligt miljöskyddslagen. 3. Distribution av färdig produkt - Transport sker endast med miljöcertifierade transportörer. - Produkten är tillverkad i Borås. - Som emballage används trä, wellpapp, tejp och sträckfilm. - Företaget är anslutet till FTI AB (Förpacknings och tidningsinsamlingen) 4. Användningsområde - Se användning 5. Byggskedet - Miljöpåverkan bedöms som obetydlig. Luft- eller eldrivna handverktyg används vid montering. Fastsättning sker med fästdon (skruv). Farligt avfall uppstår ej. Produkten används i sin helhet. 6. Bruksskedet Ingen känd miljöpåverkan. 7. Drift och underhåll Genom regelbunden kontroll och underhåll får plåten goda förutsättningar för en lång livslängd. Besiktning av produkten/plåtytan ska ske minst en gång om året. I de flesta fall inskränker sig underhållet till att man behöver tvätta produkten med en mild vattenlösning några gånger under dess livslängd. Vid ommålning används rekommenderade målningssystem. Som förbehandling räcker det med tvätt med en mild 5 % alkalisk vattenlösning.
