1 Swegon Home Solutions FIRE lock TM SNFKT E-märkning enligt SS EN randteknisk klass minst EI 60 (ho i o) S Självverkande mekanisk lösning Innehåller brandspjäll, backströmningsskydd och isolerkassett Självverkande brandskydd som förhindrar brand- och brandgasspridning

2 HOME VENTILTION Innehåll SNFKT... 1 Teknisk beskrivning...3 UTFÖRNE...3 Självverkande mekaniskt brandskydd...3 randskyddskassetten består av:...3 NVÄNNING...3 MTERIL OH YTEHNLING...3 PROJEKTERING...3 SKÖTSEL OH UNERHÅLL...3 eakta...3 Schemalagd kontroll...3 MILJÖ...3 Teknisk beskrivning...4 Funktionsbeskrivning...5 TILLUFTSKY...5 FRÅNLUFTSKY...5 Installation...6 Installation av FIRE lock mot lättregelvägg... 6 Installation av FIRE lock mot massiv vägg...7 Installation av FIRE lock skilt från vägg...7 imensionering...8 LJUT - Ljudeffektnivå... 8 IMENSIONERINGSIGRM... 8 Luftflöde Tryckfall Ljudnivå... 8 FIRE lock Ø125 Tilluft... 8 FIRE lock Ø125 Frånluft... 8 Mått och vikt...8 KLSSNING... 8 Täthetsklass enligt SS-EN 1751 och VVS M 09: Klass Specifikation...9 PROUKT... 9 TILLEHÖR... 9 eskrivningstext Rätt till ändringar förbehålles.

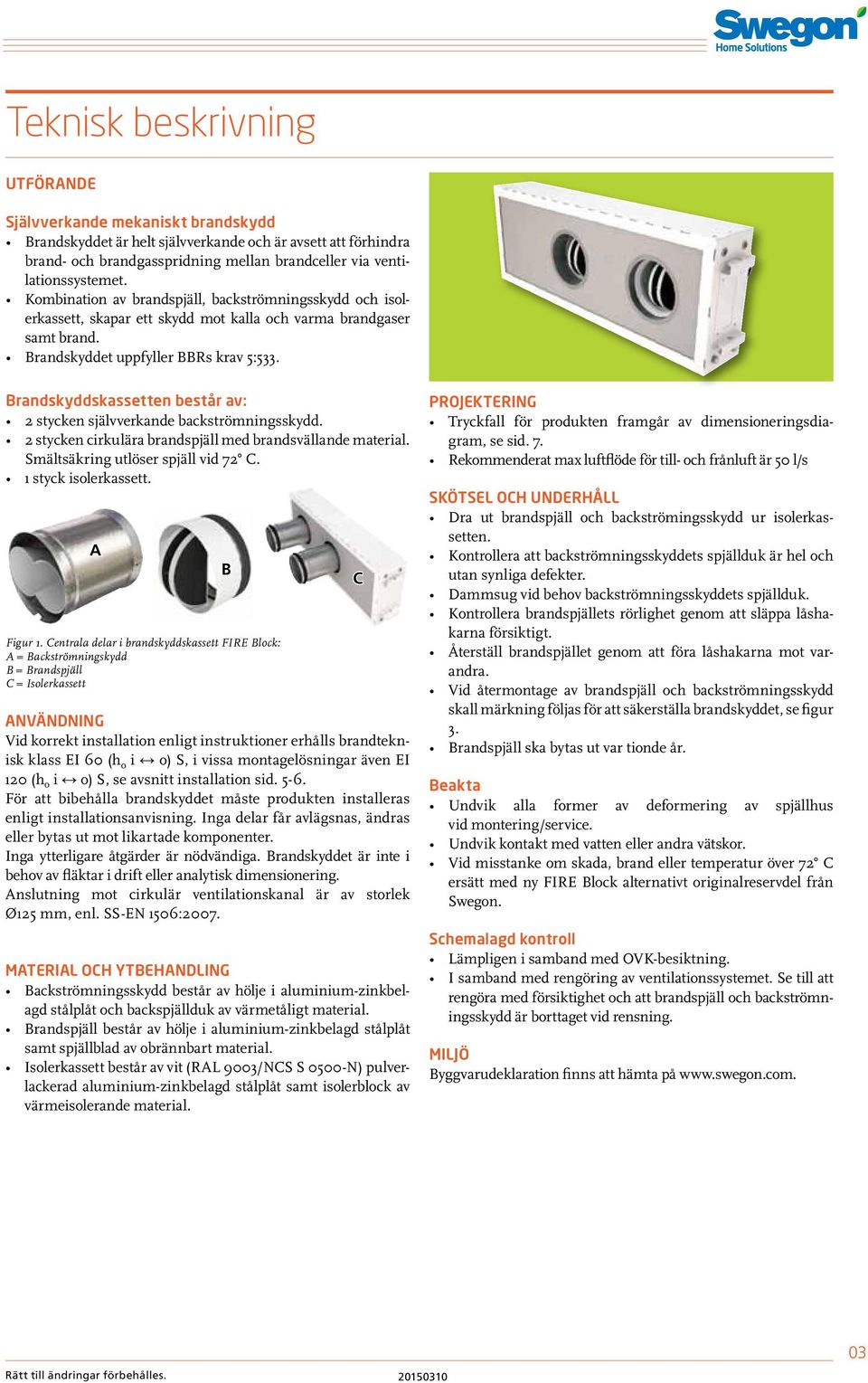

3 Teknisk beskrivning UTFÖRNE Självverkande mekaniskt brandskydd randskyddet är helt självverkande och är avsett att förhindra brand- och brandgasspridning mellan brandceller via ventilationssystemet. Kombination av brandspjäll, backströmningsskydd och isolerkassett, skapar ett skydd mot kalla och varma brandgaser samt brand. randskyddet uppfyller Rs krav 5:533. randskyddskassetten består av: 2 stycken självverkande backströmningsskydd. 2 stycken cirkulära brandspjäll med brandsvällande material. Smältsäkring utlöser spjäll vid styck isolerkassett. Figur 1. entrala delar i brandskyddskassett FIRE lock: = ackströmningskydd = randspjäll = Isolerkassett NVÄNNING Vid korrekt installation enligt instruktioner erhålls brandteknisk klass EI 60 (h o i o) S, i vissa montagelösningar även EI 120 (h o i o) S, se avsnitt installation sid För att bibehålla brandskyddet måste produkten installeras enligt installationsanvisning. Inga delar får avlägsnas, ändras eller bytas ut mot likartade komponenter. Inga ytterligare åtgärder är nödvändiga. randskyddet är inte i behov av fläktar i drift eller analytisk dimensionering. nslutning mot cirkulär ventilationskanal är av storlek Ø125 mm, enl. SS-EN 1506:2007. MTERIL OH YTEHNLING ackströmningsskydd består av hölje i aluminium-zinkbelagd stålplåt och backspjällduk av värmetåligt material. randspjäll består av hölje i aluminium-zinkbelagd stålplåt samt spjällblad av obrännbart material. Isolerkassett består av vit (RL 9003/NS S 0500-N) pulverlackerad aluminium-zinkbelagd stålplåt samt isolerblock av värmeisolerande material. PROJEKTERING Tryckfall för produkten framgår av dimensioneringsdiagram, se sid. 7. Rekommenderat max luftflöde för till- och frånluft är 50 l/s SKÖTSEL OH UNERHÅLL ra ut brandspjäll och backströmingsskydd ur isolerkassetten. Kontrollera att backströmningsskyddets spjällduk är hel och utan synliga defekter. ammsug vid behov backströmningsskyddets spjällduk. Kontrollera brandspjällets rörlighet genom att släppa låshakarna försiktigt. Återställ brandspjället genom att föra låshakarna mot varandra. Vid återmontage av brandspjäll och backströmningsskydd skall märkning följas för att säkerställa brandskyddet, se figur 3. randspjäll ska bytas ut var tionde år. eakta Undvik alla former av deformering av spjällhus vid montering/service. Undvik kontakt med vatten eller andra vätskor. Vid misstanke om skada, brand eller temperatur över 72 ersätt med ny FIRE lock alternativt originalreservdel från Swegon. Schemalagd kontroll Lämpligen i samband med OVK-besiktning. I samband med rengöring av ventilationssystemet. Se till att rengöra med försiktighet och att brandspjäll och backströmningsskydd är borttaget vid rensning. MILJÖ yggvarudeklaration finns att hämta på. Rätt till ändringar förbehålles

4 HOME VENTILTION Teknisk beskrivning Spjällduk Isolerkassett Låshakar ackströmningsskydd randspjäll Figur 2. Utdragningsriktning av backströmmningsskydd och brandspjäll. Figur 3. Följ märkningen vid återmontage Rätt till ändringar förbehålles.

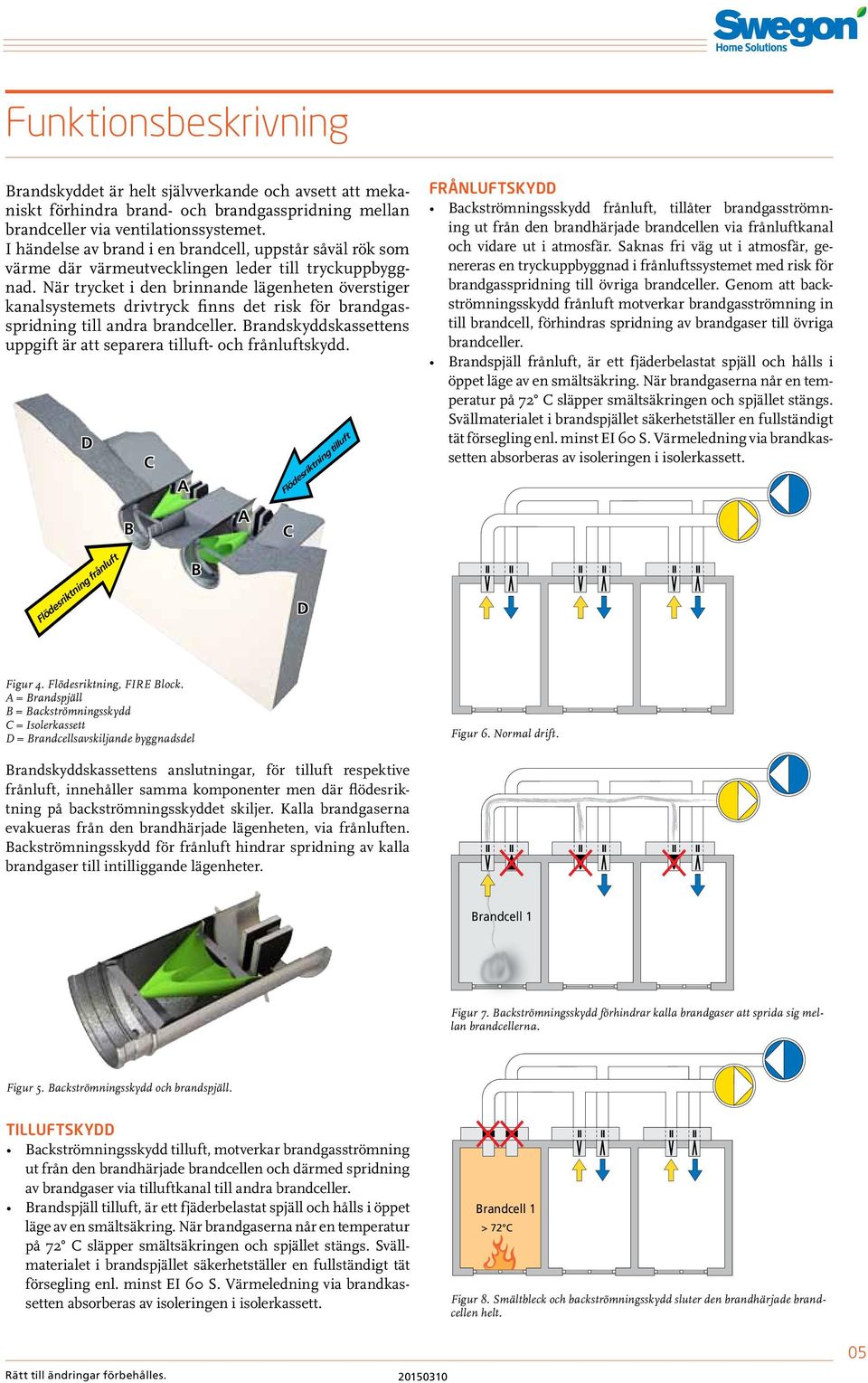

5 Funktionsbeskrivning randskyddet är helt självverkande och avsett att mekaniskt förhindra brand- och brandgasspridning mellan brandceller via ventilationssystemet. I händelse av brand i en brandcell, uppstår såväl rök som värme där värmeutvecklingen leder till tryckuppbyggnad. När trycket i den brinnande lägenheten överstiger kanalsystemets drivtryck finns det risk för brandgasspridning till andra brandceller. randskyddskassettens uppgift är att separera tilluft- och frånluftskydd. Flödesriktning tilluft FRÅNLUFTSKY ackströmningsskydd frånluft, tillåter brandgasströmning ut från den brandhärjade brandcellen via frånluftkanal och vidare ut i atmosfär. Saknas fri väg ut i atmosfär, genereras en tryckuppbyggnad i frånluftssystemet med risk för brandgasspridning till övriga brandceller. Genom att backströmningsskydd frånluft motverkar brandgasströmning in till brandcell, förhindras spridning av brandgaser till övriga brandceller. randspjäll frånluft, är ett fjäderbelastat spjäll och hålls i öppet läge av en smältsäkring. När brandgaserna når en temperatur på 72 släpper smältsäkringen och spjället stängs. Svällmaterialet i brandspjället säkerhetställer en fullständigt tät försegling enl. minst EI 60 S. Värmeledning via brandkassetten absorberas av isoleringen i isolerkassett. Flödesriktning frånluft Figur 4. Flödesriktning, FIRE lock. = randspjäll = ackströmningsskydd = Isolerkassett = randcellsavskiljande byggnadsdel Figur 6. Normal drift. randskyddskassettens anslutningar, för tilluft respektive frånluft, innehåller samma komponenter men där flödesriktning på backströmningsskyddet skiljer. Kalla brandgaserna evakueras från den brandhärjade lägenheten, via frånluften. ackströmningsskydd för frånluft hindrar spridning av kalla brandgaser till intilliggande lägenheter. randcell 1 Figur 7. ackströmningsskydd förhindrar kalla brandgaser att sprida sig mellan brandcellerna. Figur 5. ackströmningsskydd och brandspjäll. TILLUFTSKY ackströmningsskydd tilluft, motverkar brandgasströmning ut från den brandhärjade brandcellen och därmed spridning av brandgaser via tilluftkanal till andra brandceller. randspjäll tilluft, är ett fjäderbelastat spjäll och hålls i öppet läge av en smältsäkring. När brandgaserna når en temperatur på 72 släpper smältsäkringen och spjället stängs. Svällmaterialet i brandspjället säkerhetställer en fullständigt tät försegling enl. minst EI 60 S. Värmeledning via brandkassetten absorberas av isoleringen i isolerkassett. randcell 1 > 72 Figur 8. Smältbleck och backströmningsskydd sluter den brandhärjade brandcellen helt. Rätt till ändringar förbehålles

6 HOME VENTILTION Installation Produkten installeras på olika sätt beroende på väggtyp och det specifika projektets förutsättningar. et är exceptionellt viktigt att produkten installeras horisontellt (ho i o) samt att respektive installationstyp beaktas. e tre installtionstyperna är: Installation mot lättregelvägg, EI 120 (h o i o) S. Installation mot massiv vägg, EI 120 (h o i o) S. Installation skilt från vägg, EI 60 (h o i o) S. Installation av FIRE lock mot lättregelvägg Håltagning utförs i byggnadsdelen med mått Ø mm. entrera och montera stosplåt i hålet och fäst stosplåten med plåtskruv i överlappet. reva spalten mellan stosanslutningen och stosplåten med branddrev lägst brandteknisk klass EI 60, täta därefter med godkänd brandskyddsfogmassa. OS: Notera att vid val av annan godkänd tätningsmetod kan detta påverka håltagningsmåttet. Täta skarven mellan brandskyddskassetten och byggnadsdelen med godkänd brandskyddsfogmassa. Upphängningsanordningar och fästelement ska motsvara byggnadsdelens brandtekniska klass. E Plåtskruv Stosplåt Ø mm E Figur 9. Håltagning vid installation mot lättregelvägg. Montera medföljande vikbleck, centrera brandskyddskassetten så att båda stosanslutningarna är centrerade i respektive hål, märk ut och ta hål för fästelement, montera sedan brandskyddskassetten med hjälp av fästelementen. Figur 11. Installaton mot lättregelvägg. = randklassad väggkonstruktion = Kanal (behöver ej brandisoleras) = randskyddskassett = reva med brandskyddstätning (röd yta) och täta med brandskyddsforgmassa (blå yta) E = Täta med brandskyddsfogmassa (blå yta) För ner vikblecket i det perforerade hålmönstret och bocka till det så att montering mot vägg möjliggörs. Figur 10. Montering av vikbleck Rätt till ändringar förbehålles.

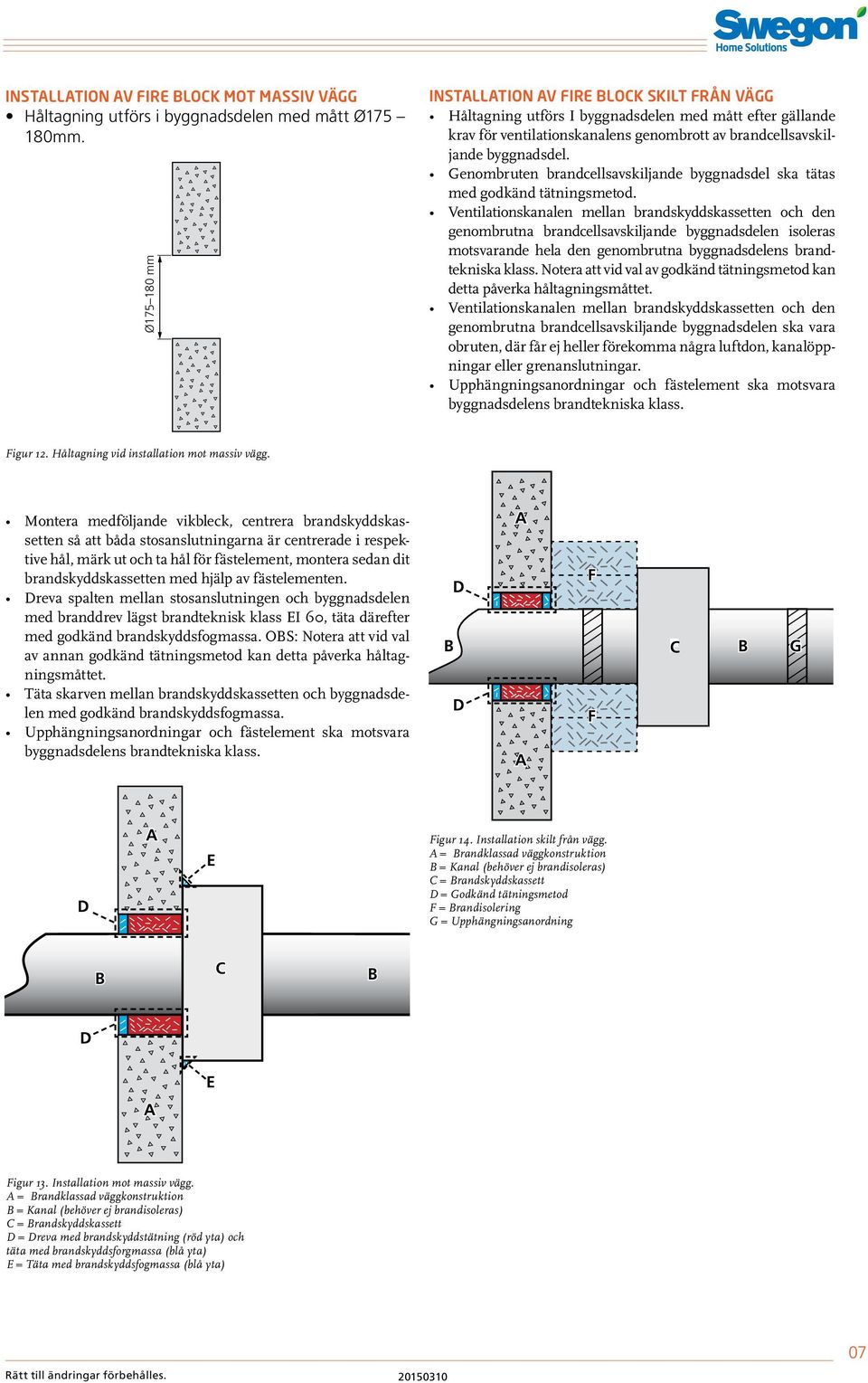

7 Installation av FIRE lock mot massiv vägg Håltagning utförs i byggnadsdelen med mått Ø mm. Ø mm Installation av FIRE lock skilt från vägg Håltagning utförs I byggnadsdelen med mått efter gällande krav för ventilationskanalens genombrott av brandcellsavskiljande byggnadsdel. Genombruten brandcellsavskiljande byggnadsdel ska tätas med godkänd tätningsmetod. Ventilationskanalen mellan brandskyddskassetten och den genombrutna brandcellsavskiljande byggnadsdelen isoleras motsvarande hela den genombrutna byggnadsdelens brandtekniska klass. Notera att vid val av godkänd tätningsmetod kan detta påverka håltagningsmåttet. Ventilationskanalen mellan brandskyddskassetten och den genombrutna brandcellsavskiljande byggnadsdelen ska vara obruten, där får ej heller förekomma några luftdon, kanalöppningar eller grenanslutningar. Upphängningsanordningar och fästelement ska motsvara byggnadsdelens brandtekniska klass. Figur 12. Håltagning vid installation mot massiv vägg. Montera medföljande vikbleck, centrera brandskyddskassetten så att båda stosanslutningarna är centrerade i respektive hål, märk ut och ta hål för fästelement, montera sedan dit brandskyddskassetten med hjälp av fästelementen. reva spalten mellan stosanslutningen och byggnadsdelen med branddrev lägst brandteknisk klass EI 60, täta därefter med godkänd brandskyddsfogmassa. OS: Notera att vid val av annan godkänd tätningsmetod kan detta påverka håltagningsmåttet. Täta skarven mellan brandskyddskassetten och byggnadsdelen med godkänd brandskyddsfogmassa. Upphängningsanordningar och fästelement ska motsvara byggnadsdelens brandtekniska klass. F F F G E Figur 14. Installation skilt från vägg. = randklassad väggkonstruktion = Kanal (behöver ej brandisoleras) = randskyddskassett = Godkänd tätningsmetod F = randisolering G = Upphängningsanordning E Figur 13. Installation mot massiv vägg. = randklassad väggkonstruktion = Kanal (behöver ej brandisoleras) = randskyddskassett = reva med brandskyddstätning (röd yta) och täta med brandskyddsforgmassa (blå yta) E = Täta med brandskyddsfogmassa (blå yta) Rätt till ändringar förbehålles

8 HOME VENTILTION imensionering ata gäller för ljudalstring i kanal. * LJUT - Ljudeffektnivå iagrammen visar den totala genererade ljudeffekten (L Wtot - d), som funktion av luftflöde och tryckfall över enheten. Genom att korrigera L Wtot med korrektionsfaktorerna K ok från tabellen nedan erhålls ljudeffektnivåerna för respektive oktavband (L W = L Wtot + K ok ). Mått och vikt FIRE lock Mått (mm) Ø H L V Vikt (kg) ,4 Korrektionsfaktor K ok nslutning Mittfrekvens (oktavband) Hz H Ø Tilluft Frånluft Tol ± IMENSIONERINGSIGRM Luftflöde Tryckfall Ljudnivå iagrammen visar tryck och flödeslinje för till- och frånluftsanslutningarna. L Wtot = Ljuddeffektnivå i kanalen. L Figur 15. Mått, FIRE lock. V FIRE lock Ø125 Tilluft 100 p s Pa S KLSSNING Täthetsklass enligt SS-EN 1751 och VVS M 09: Klass 4 Tryckklass enligt SS-EN 1751 och VVS M 09: Klass L Wtot 60 d l/s 100 l/s m 3 /h m 3 /h FIRE lock Ø125 Frånluft p s Pa 100 E L 55 Wtot 60 d l/s m 3 /h 08 * lla mätningar är utförda i Swegons egna laboratorium Rätt till ändringar förbehålles.

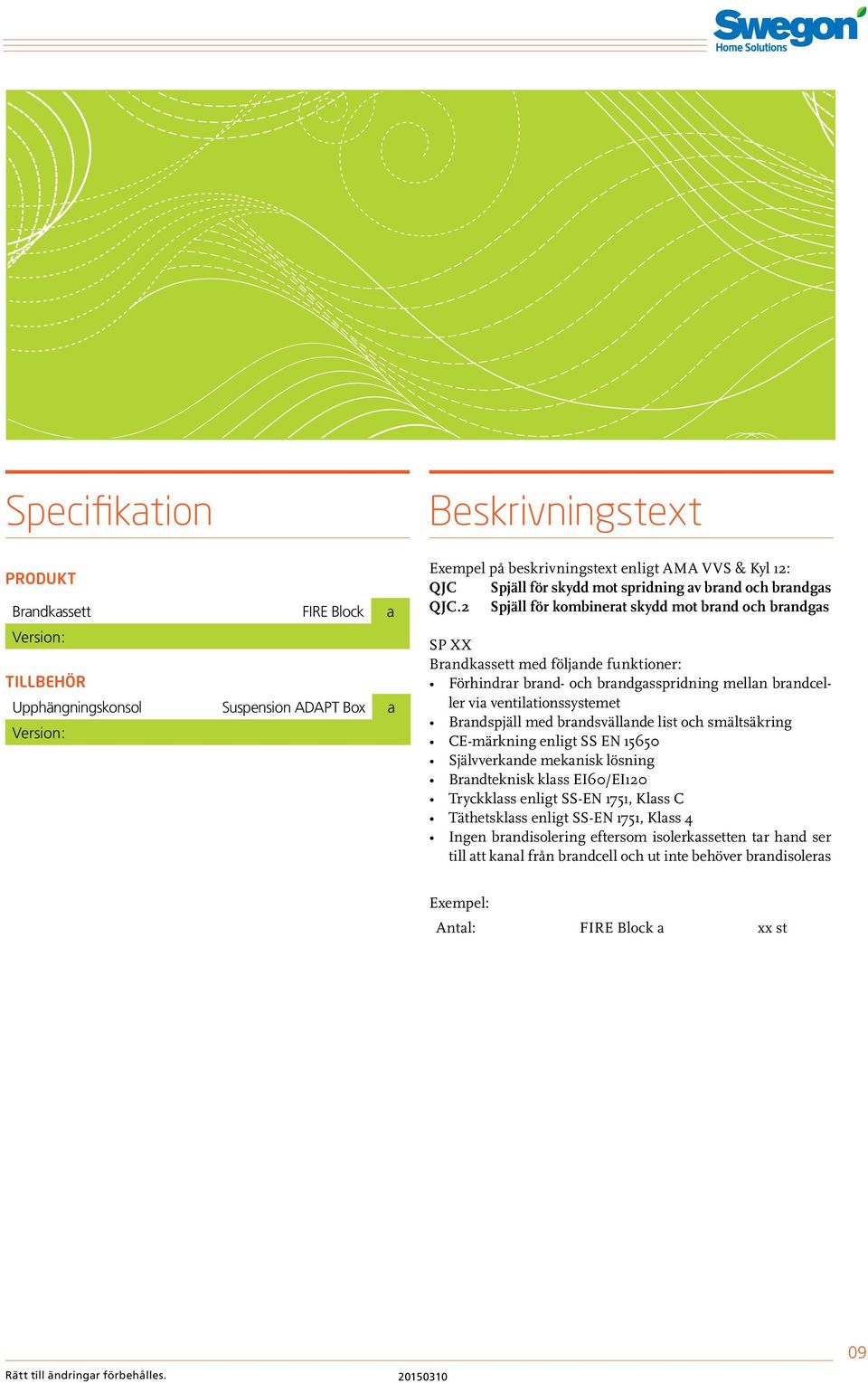

9 Specifikation PROUKT randkassett FIRE lock a Version: TILLEHÖR Upphängningskonsol Suspension PT ox a Version: eskrivningstext Exempel på beskrivningstext enligt M VVS & Kyl 12: QJ Spjäll för skydd mot spridning av brand och brandgas QJ.2 Spjäll för kombinerat skydd mot brand och brandgas SP XX randkassett med följande funktioner: Förhindrar brand- och brandgasspridning mellan brandceller via ventilationssystemet randspjäll med brandsvällande list och smältsäkring E-märkning enligt SS EN Självverkande mekanisk lösning randteknisk klass EI60/EI120 Tryckklass enligt SS-EN 1751, Klass Täthetsklass enligt SS-EN 1751, Klass 4 Ingen brandisolering eftersom isolerkassetten tar hand ser till att kanal från brandcell och ut inte behöver brandisoleras Exempel: ntal: FIRE lock a xx st Rätt till ändringar förbehålles
