1 Montage DOV Flödesreglerande spjäll DIFFERENCE - ett annorlunda sätt att ha koll på läget. Montage DOV 3.0 sida 2 Inledning, måttuppgifter sida 3 Spjället och dess komponenter sida 4 Att vrida och vända på spjället sida 5 Utrymmesbehov och raksträckor sida 6 Upphängning och montage sida 7 Inkoppling av el och närverk Objekt :... 1

0 sida 2 Inledning, måttuppgifter sida 3 Spjället och dess komponenter sida 4 Att

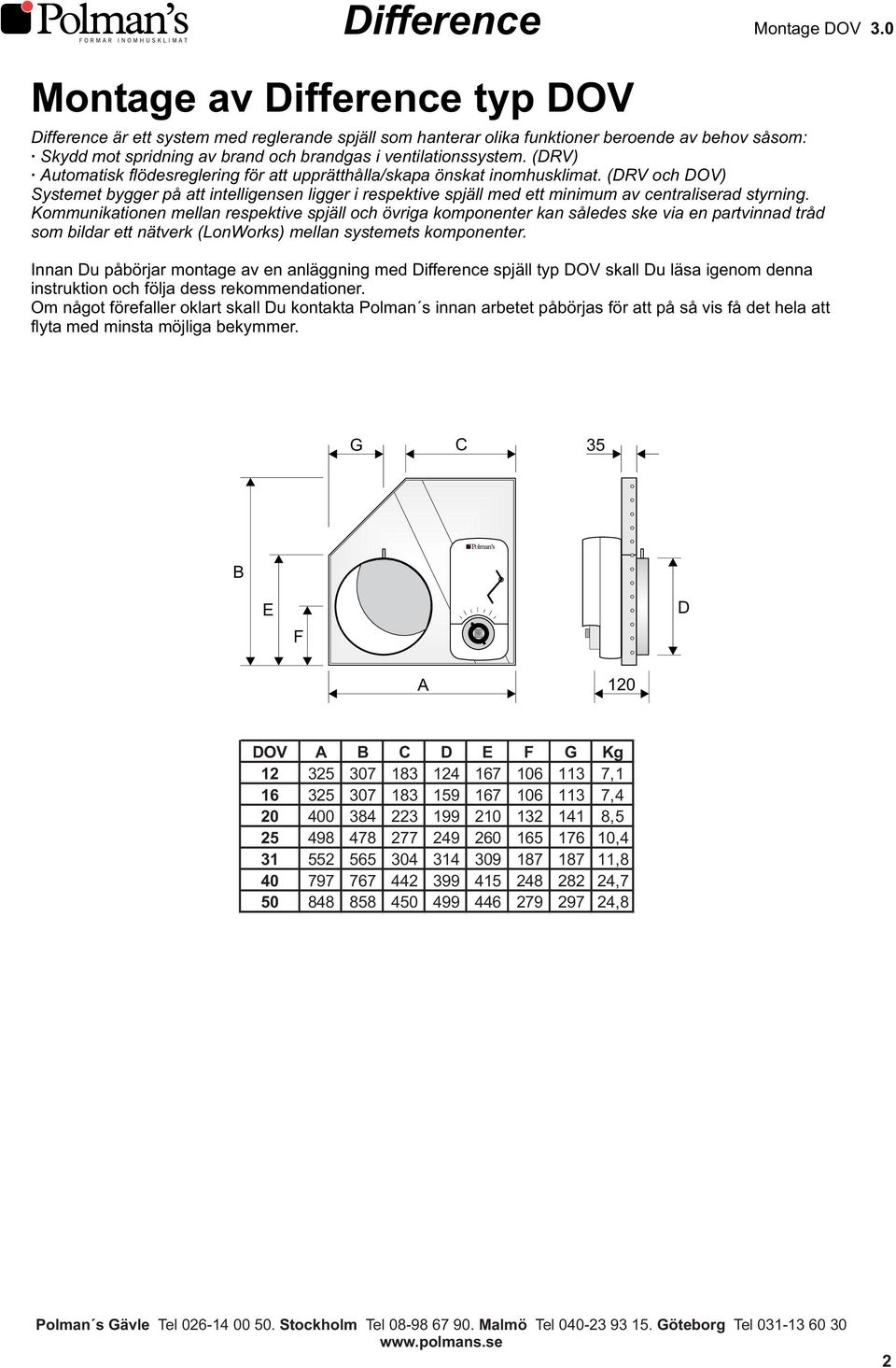

2 Montage av Difference typ DOV Difference är ett system med reglerande spjäll som hanterar olika funktioner beroende av behov såsom: Skydd mot spridning av brand och brandgas i ventilationssystem. (DRV) Automatisk flödesreglering för att upprätthålla/skapa önskat inomhusklimat. (DRV och DOV) Systemet bygger på att intelligensen ligger i respektive spjäll med ett minimum av centraliserad styrning. Kommunikationen mellan respektive spjäll och övriga komponenter kan således ske via en partvinnad tråd som bildar ett nätverk (LonWorks) mellan systemets komponenter. Innan Du påbörjar montage av en anläggning med Difference spjäll typ DOV skall Du läsa igenom denna instruktion och följa dess rekommendationer. Om något förefaller oklart skall Du kontakta Polman s innan arbetet påbörjas för att på så vis få det hela att flyta med minsta möjliga bekymmer. G C 35 B E F D A 120 DOV A B C D E F G Kg , , , , , , ,8 2

(DRV och DOV) Systemet bygger på att intelligensen ligger i respektive spjäll med ett minimum av centraliserad styrning.

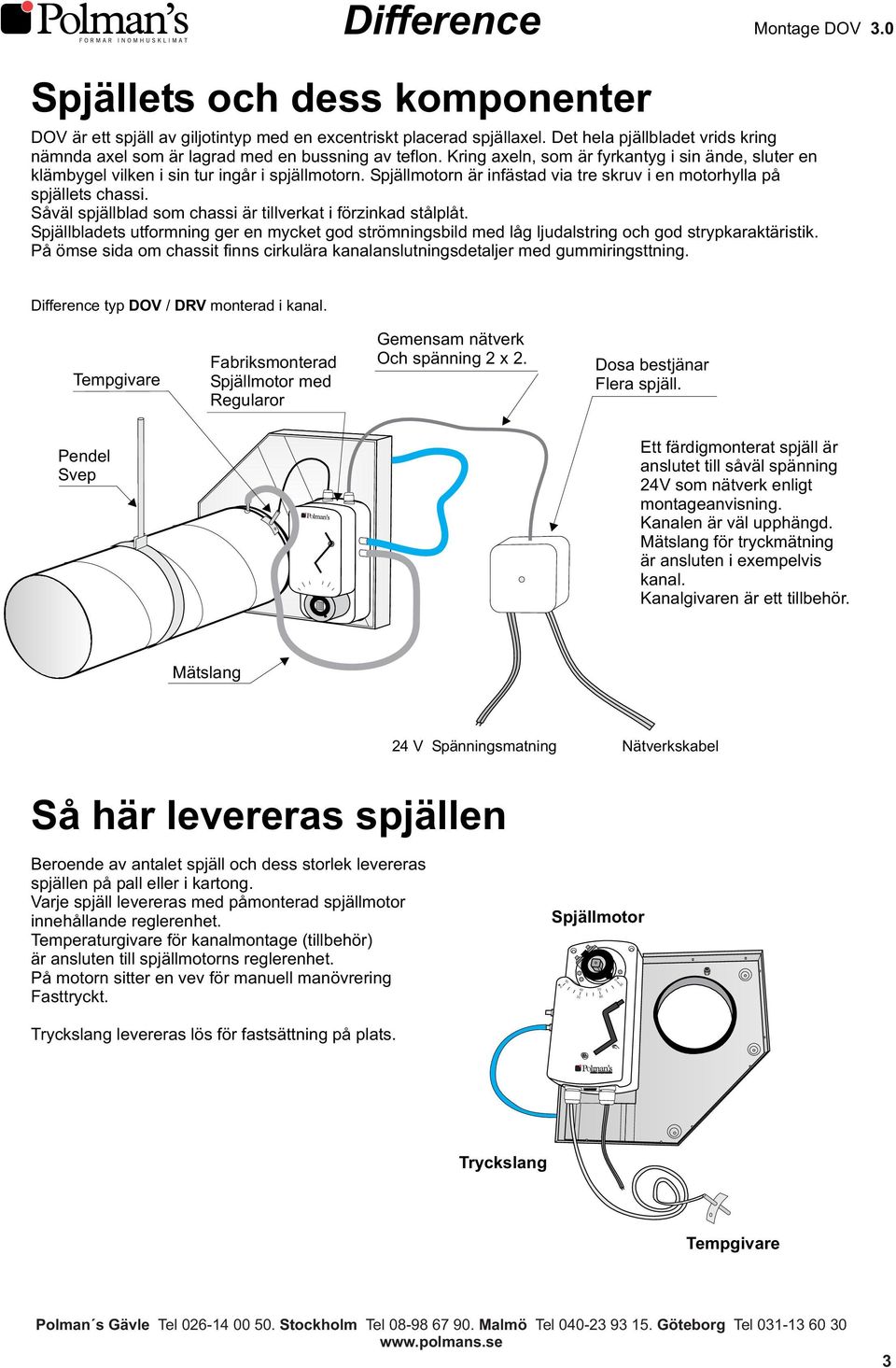

3 90 Difference Montage DOV 3.0 Spjällets och dess komponenter DOV är ett spjäll av giljotintyp med en excentriskt placerad spjällaxel. Det hela pjällbladet vrids kring nämnda axel som är lagrad med en bussning av teflon. Kring axeln, som är fyrkantyg i sin ände, sluter en klämbygel vilken i sin tur ingår i spjällmotorn. Spjällmotorn är infästad via tre skruv i en motorhylla på spjällets chassi. Såväl spjällblad som chassi är tillverkat i förzinkad stålplåt. Spjällbladets utformning ger en mycket god strömningsbild med låg ljudalstring och god strypkaraktäristik. På ömse sida om chassit finns cirkulära kanalanslutningsdetaljer med gummiringsttning. Difference typ DOV / DRV monterad i kanal. Tempgivare Fabriksmonterad Spjällmotor med Regularor Gemensam nätverk Och spänning 2 x 2. Dosa bestjänar Flera spjäll. Pendel Svep Ett färdigmonterat spjäll är anslutet till såväl spänning 24V som nätverk enligt montageanvisning. Kanalen är väl upphängd. Mätslang för tryckmätning är ansluten i exempelvis kanal. Kanalgivaren är ett tillbehör. Mätslang 24 V Spänningsmatning Nätverkskabel Så här levereras spjällen Beroende av antalet spjäll och dess storlek levereras spjällen på pall eller i kartong. Varje spjäll levereras med påmonterad spjällmotor innehållande reglerenhet. Temperaturgivare för kanalmontage (tillbehör) är ansluten till spjällmotorns reglerenhet. På motorn sitter en vev för manuell manövrering Fasttryckt. Spjällmotor Tryckslang levereras lös för fastsättning på plats. Tryckslang Tempgivare 3

Spjällmotorn är infästad via tre skruv i en motorhylla på spjällets chassi. Såväl spjällblad som chassi är tillverkat i förzinkad stålplåt.

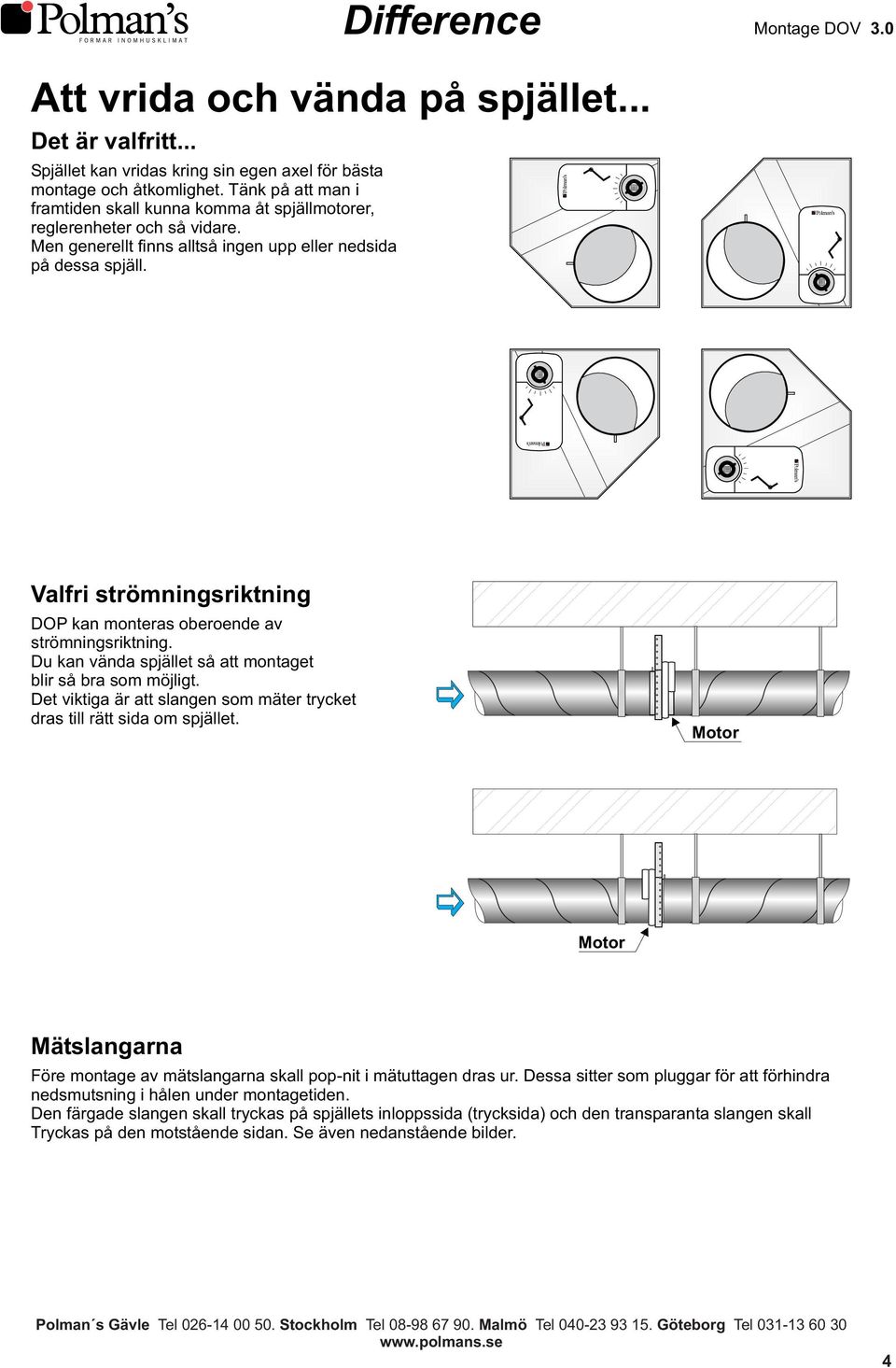

4 Att vrida och vända på spjället... Det är valfritt... Spjället kan vridas kring sin egen axel för bästa montage och åtkomlighet. Tänk på att man i framtiden skall kunna komma åt spjällmotorer, reglerenheter och så vidare. Men generellt finns alltså ingen upp eller nedsida på dessa spjäll. Valfri strömningsriktning DOP kan monteras oberoende av strömningsriktning. Du kan vända spjället så att montaget blir så bra som möjligt. Det viktiga är att slangen som mäter trycket dras till rätt sida om spjället. Motor Motor Mätslangarna Före montage av mätslangarna skall pop-nit i mätuttagen dras ur. Dessa sitter som pluggar för att förhindra nedsmutsning i hålen under montagetiden. Den färgade slangen skall tryckas på spjällets inloppssida (trycksida) och den transparanta slangen skall Tryckas på den motstående sidan. Se även nedanstående bilder. 4

Valfri strömningsriktning DOP kan monteras oberoende av strömningsriktning. Du kan vända spjället så att montaget blir så bra som möjligt.

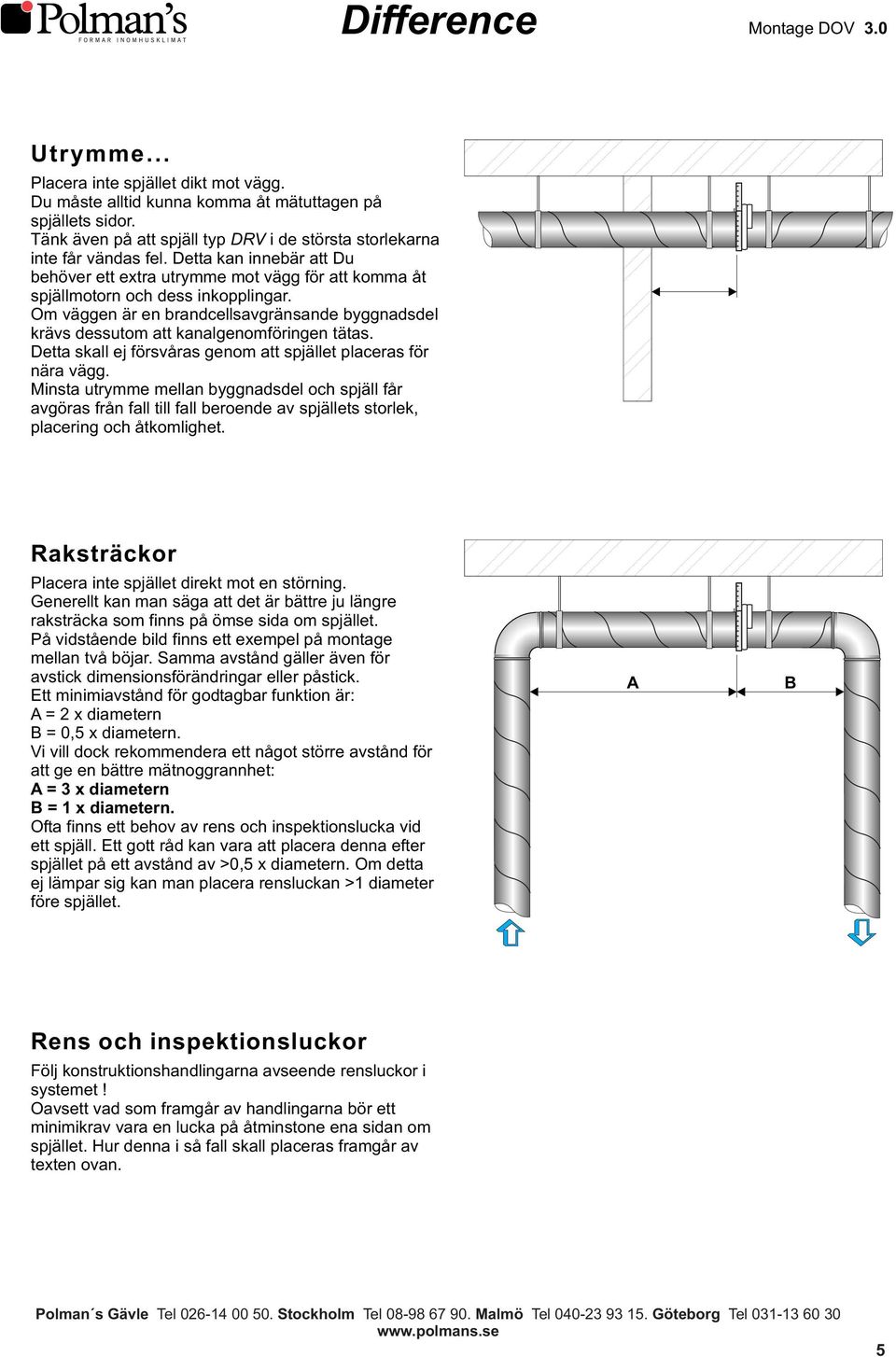

5 Utrymme... Placera inte spjället dikt mot vägg. Du måste alltid kunna komma åt mätuttagen på spjällets sidor. Tänk även på att spjäll typ DRV i de största storlekarna inte får vändas fel. Detta kan innebär att Du behöver ett extra utrymme mot vägg för att komma åt spjällmotorn och dess inkopplingar. Om väggen är en brandcellsavgränsande byggnadsdel krävs dessutom att kanalgenomföringen tätas. Detta skall ej försvåras genom att spjället placeras för nära vägg. Minsta utrymme mellan byggnadsdel och spjäll får avgöras från fall till fall beroende av spjällets storlek, placering och åtkomlighet. Raksträckor Placera inte spjället direkt mot en störning. Generellt kan man säga att det är bättre ju längre raksträcka som finns på ömse sida om spjället. På vidstående bild finns ett exempel på montage mellan två böjar. Samma avstånd gäller även för avstick dimensionsförändringar eller påstick. Ett minimiavstånd för godtagbar funktion är: A = 2 x diametern B = 0,5 x diametern. Vi vill dock rekommendera ett något större avstånd för att ge en bättre mätnoggrannhet: A = 3 x diametern B = 1 x diametern. Ofta finns ett behov av rens och inspektionslucka vid ett spjäll. Ett gott råd kan vara att placera denna efter spjället på ett avstånd av >0,5 x diametern. Om detta ej lämpar sig kan man placera rensluckan >1 diameter före spjället. A B Rens och inspektionsluckor Följ konstruktionshandlingarna avseende rensluckor i systemet! Oavsett vad som framgår av handlingarna bör ett minimikrav vara en lucka på åtminstone ena sidan om spjället. Hur denna i så fall skall placeras framgår av texten ovan. 5

Om väggen är en brandcellsavgränsande byggnadsdel krävs dessutom att kanalgenomföringen tätas. Detta skall ej försvåras genom att spjället placeras för nära vägg.

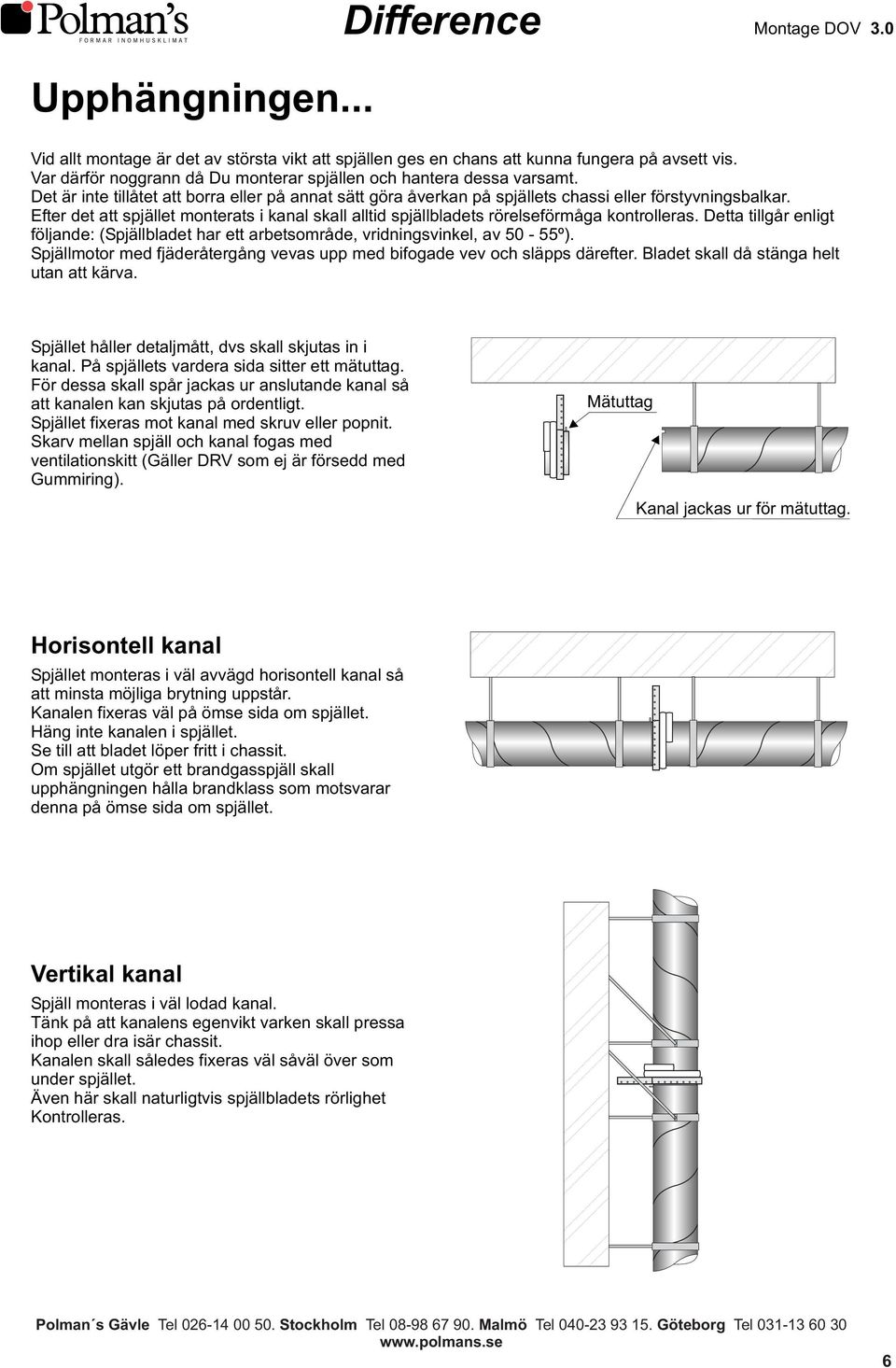

6 Upphängningen... Difference Montage DOV 3.0 Vid allt montage är det av största vikt att spjällen ges en chans att kunna fungera på avsett vis. Var därför noggrann då Du monterar spjällen och hantera dessa varsamt. Det är inte tillåtet att borra eller på annat sätt göra åverkan på spjällets chassi eller förstyvningsbalkar. Efter det att spjället monterats i kanal skall alltid spjällbladets rörelseförmåga kontrolleras. Detta tillgår enligt följande: (Spjällbladet har ett arbetsområde, vridningsvinkel, av 50-55º). Spjällmotor med fjäderåtergång vevas upp med bifogade vev och släpps därefter. Bladet skall då stänga helt utan att kärva. Spjället håller detaljmått, dvs skall skjutas in i kanal. På spjällets vardera sida sitter ett mätuttag. För dessa skall spår jackas ur anslutande kanal så att kanalen kan skjutas på ordentligt. Spjället fixeras mot kanal med skruv eller popnit. Skarv mellan spjäll och kanal fogas med ventilationskitt (Gäller DRV som ej är försedd med Gummiring). Mätuttag Kanal jackas ur för mätuttag. Horisontell kanal Spjället monteras i väl avvägd horisontell kanal så att minsta möjliga brytning uppstår. Kanalen fixeras väl på ömse sida om spjället. Häng inte kanalen i spjället. Se till att bladet löper fritt i chassit. Om spjället utgör ett brandgasspjäll skall upphängningen hålla brandklass som motsvarar denna på ömse sida om spjället. Vertikal kanal Spjäll monteras i väl lodad kanal. Tänk på att kanalens egenvikt varken skall pressa ihop eller dra isär chassit. Kanalen skall således fixeras väl såväl över som under spjället. Även här skall naturligtvis spjällbladets rörlighet Kontrolleras. 6

Efter det att spjället monterats i kanal skall alltid spjällbladets rörelseförmåga kontrolleras. Detta tillgår enligt följande: (Spjällbladet har ett arbetsområde, vridningsvinkel, av 50-55º).

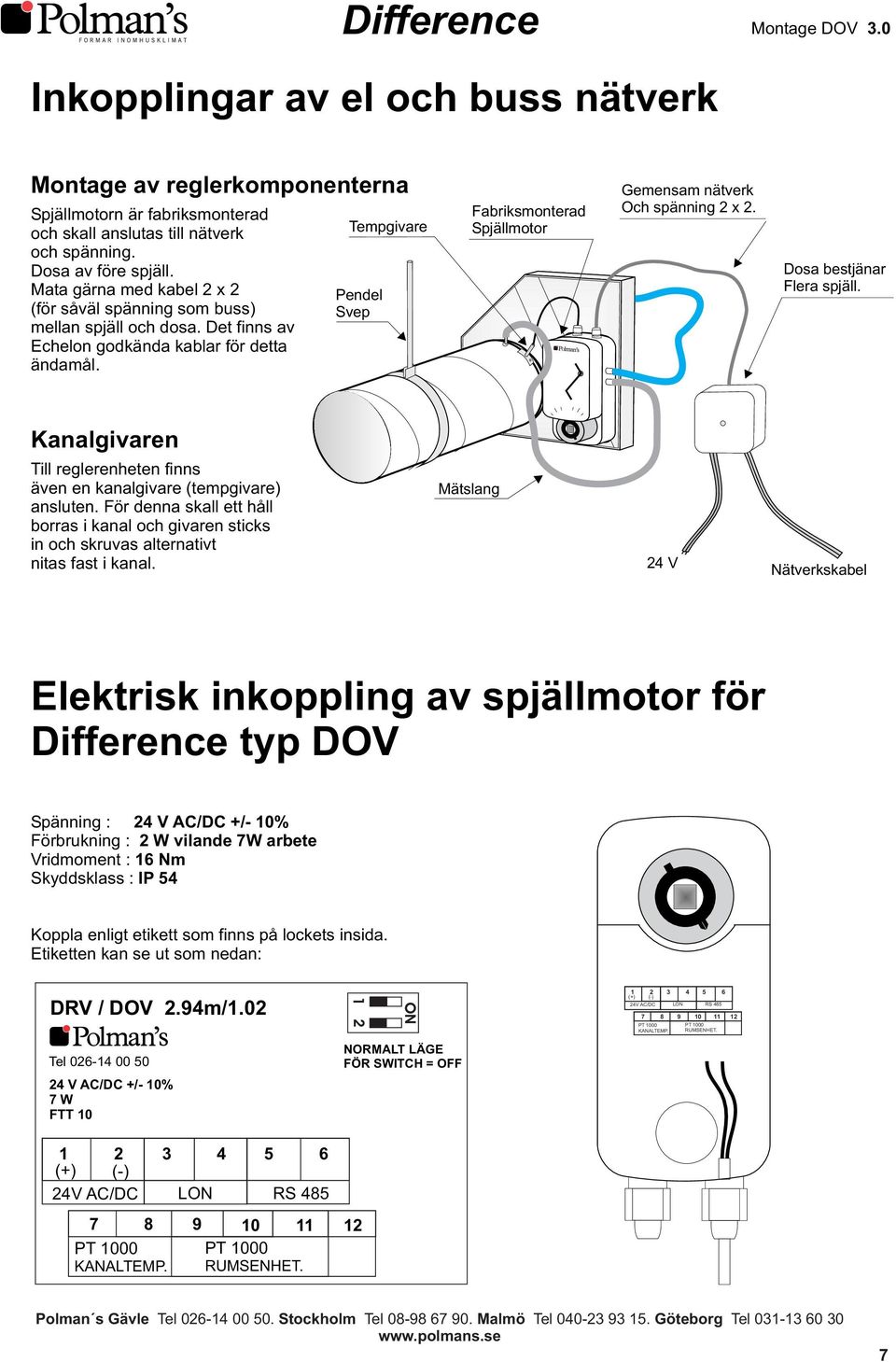

7 Inkopplingar av el och buss nätverk Montage av reglerkomponenterna Spjällmotorn är fabriksmonterad och skall anslutas till nätverk och spänning. Dosa av före spjäll. Mata gärna med kabel 2 x 2 (för såväl spänning som buss) mellan spjäll och dosa. Det finns av Echelon godkända kablar för detta ändamål. Tempgivare Pendel Svep Fabriksmonterad Spjällmotor Gemensam nätverk Och spänning 2 x 2. Dosa bestjänar Flera spjäll. Kanalgivaren Till reglerenheten finns även en kanalgivare (tempgivare) ansluten. För denna skall ett håll borras i kanal och givaren sticks in och skruvas alternativt nitas fast i kanal. Mätslang 24 V Nätverkskabel Elektrisk inkoppling av spjällmotor för Difference typ DOV Spänning : Förbrukning : Vridmoment : Skyddsklass : 24 V AC/DC +/- 10% 2 W vilande 7W arbete 16 Nm IP 54 Koppla enligt etikett som finns på lockets insida. Etiketten kan se ut som nedan: DRV / DOV 2.94m/ ON (+) (-) 24V AC/DC LON RS PT 1000 PT 1000 KANALTEMP. RUMSENHET. Tel V AC/DC +/- 10% 7 W FTT 10 NORMALT LÄGE FÖR SWITCH = OFF (+) (-) 24V AC/DC LON RS PT 1000 PT 1000 KANALTEMP. RUMSENHET. 7

Tempgivare Pendel Svep Fabriksmonterad Spjällmotor Gemensam nätverk Och spänning 2 x 2. Dosa bestjänar Flera spjäll. Kanalgivaren Till reglerenheten finns även en kanalgivare (tempgivare) ansluten.
