1 Instruktionsbok DeLaval-skorsten P2 QAE_

2

3 Innehållsförteckning DeLaval-skorsten P Allmän beskrivning... 1 Ventilationsskorsten P2 - hög kapacitet, flexibel planering... 1 Grundläggande om ventilation... 2 Ventilationsprocessen... 2 Produktdata... 3 Produktdata spjällventilenhet SSA 50 och SSA Installation... 7 Håltagning i tak... 7 Hopsättning av fästdetaljer för fläktupphängning... 8 Upphängning av skorstenen... 8 Hopmontering av förlängningssektion... 9 Täta skorstenen med en plastduk Täta skorstenen med en plåt Höjd över taket Snöplog (extra tillbehör) Installation av spjällventil... 11

4

5 Allmän beskrivning DeLaval-skorsten P2 Allmän beskrivning Ventilationsskorsten P2 - hög kapacitet, flexibel planering Ventilationsskorsten P2 med diffusorer i både in- och utlopp betyder upp till 40 % högre ventilationskapacitet jämfört med raka in- och utlopp. Ventilationsskorsten P2 är tillverkad av 25 mm tjock underhållsfri, välisolerad, miljövänlig och freonfri polyuretan. Ventilationsskorsten P2 är sammansatt av 1-meters sektioner, som förbinds med varandra med rostfri packtejp till önskad totallängd. Den är lämplig för montering på både nock och tak, för ladugårdar med eller utan innertak. Fläkt och eventuell strypventil är enkla att sätta ihop. Takkanalen kan erhållas med med en hylskoppling av gummi eller en starkare hylskoppling i form av en platta. Ventilationsskorstenen P2 har många fördelar: Hög kapacitet Enkel hopmontering Låg vikt. Flexibel planering Välisolerad 1(16)

6 Allmän beskrivning Grundläggande om ventilation Huvuduppgiften för ventilationssystemet är att förse djuren med frisk luft och hålla en lämplig temperatur i ladugården. Ventilationssystemet tar in livgivande syre samt för bort och spär ut luftföroreningar. Om någon del av ventilationssystemet inte fungerar korrekt blir ventilationen otillräcklig. Var noga med att utforma ventilationssystemet efter djurens behov. Ventilationsprocessen Ventilation är en luftväxlingsprocess som reglerar inomhusmiljön. Ventilationssystemets huvudsakliga syften är att: Föra in frisk luft i anläggningen genom planerade öppningar. Blanda inkommande luft grundligt med inomhusluften. Reglera temperatur, luftfuktighet och föroreningsnivåer. Föra bort fuktig, förorenad luft ur ladugården. Ett fungerande ventilationssystem påverkar inomhusmiljön i ladugården på flera sätt. Ventilationen reglerar bland annat: Lufttemperaturen Fuktnivån Kondensationen av fukt på ytor Lufttemperaturens likformighet Lufthastigheten över djuren Koncentrationer av lukter och gaser, t.ex. koldioxid, metan och ammoniak Mängden damm och skadliga mikroorganismer i luften 2(16)

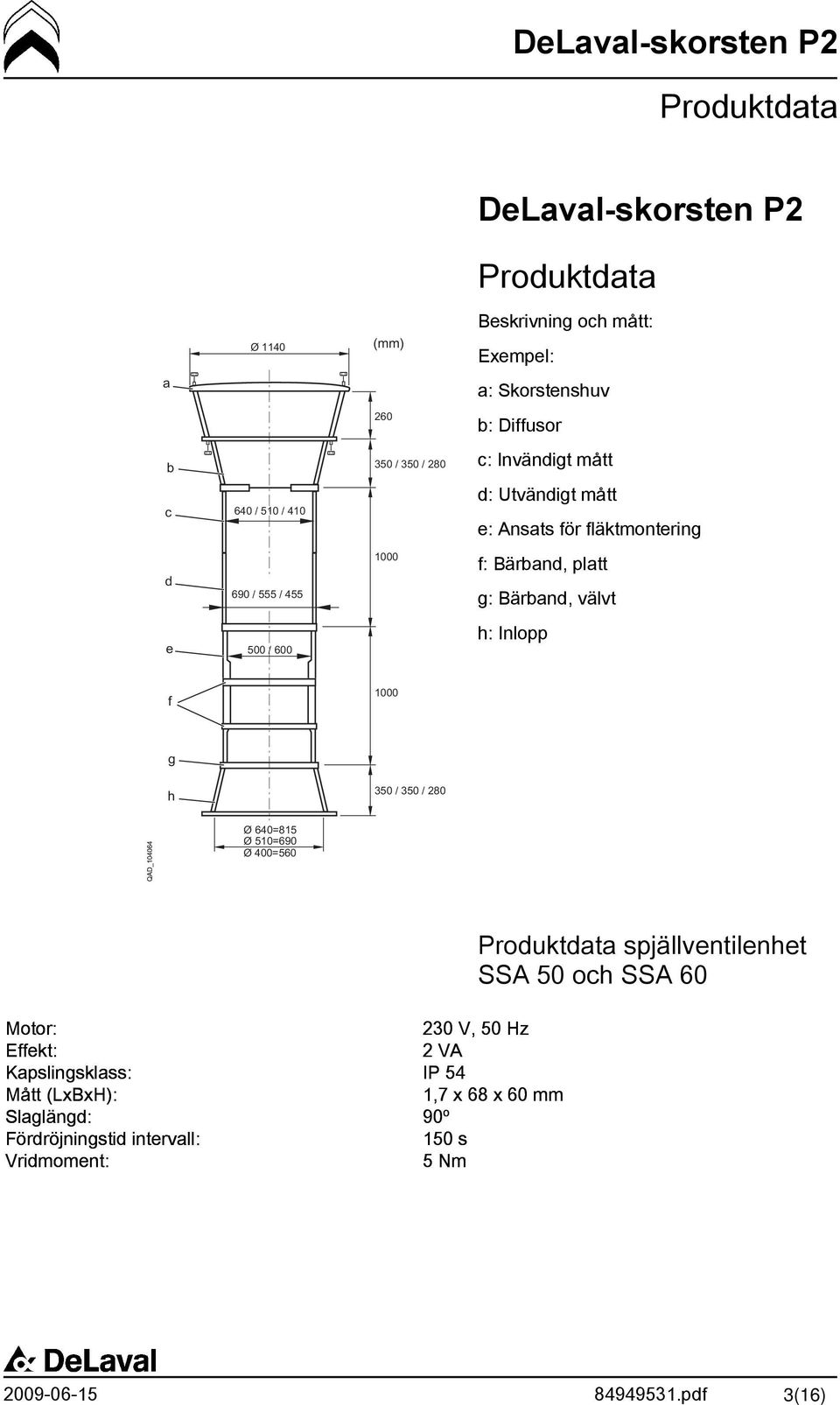

7 Produktdata DeLaval-skorsten P2 Produktdata Beskrivning och mått: Exempel: a: Skorstenshuv b: Diffusor c: Invändigt mått d: Utvändigt mått e: Ansats för fläktmontering f: Bärband, platt g: Bärband, välvt h: Inlopp Produktdata spjällventilenhet SSA 50 och SSA 60 Motor: 230 V, 50 Hz Effekt: 2 VA Kapslingsklass: IP 54 Mått (LxBxH): 1,7 x 68 x 60 mm Slaglängd: 90º Fördröjningstid intervall: 150 s Vridmoment: 5 Nm 3(16)

8 Produktdata QAD_ Position Benämning a Spjällblad 1 b Spjällaxel 1 c Nylonbussning 2 d Nylonbricka 1 e Spårskruv 2 St 4(16)

9 Produktdata Position Benämning f Linjärt ställdon GDB 331.1E 1 g Motorhållare 1 h Låsmutter M6 6 k Skruv M6 6 m Spjällaxelfäste 3 n Justerring 1 s Axelförstärkning 2 St OBS: Pos. p (band, platt) och r (RF mutter M6) tillhör polyuretankanalens fläkt. Se till att delar finns tillgängliga innan du börjar med installationen! 5(16)

10 Produktdata 6(16)

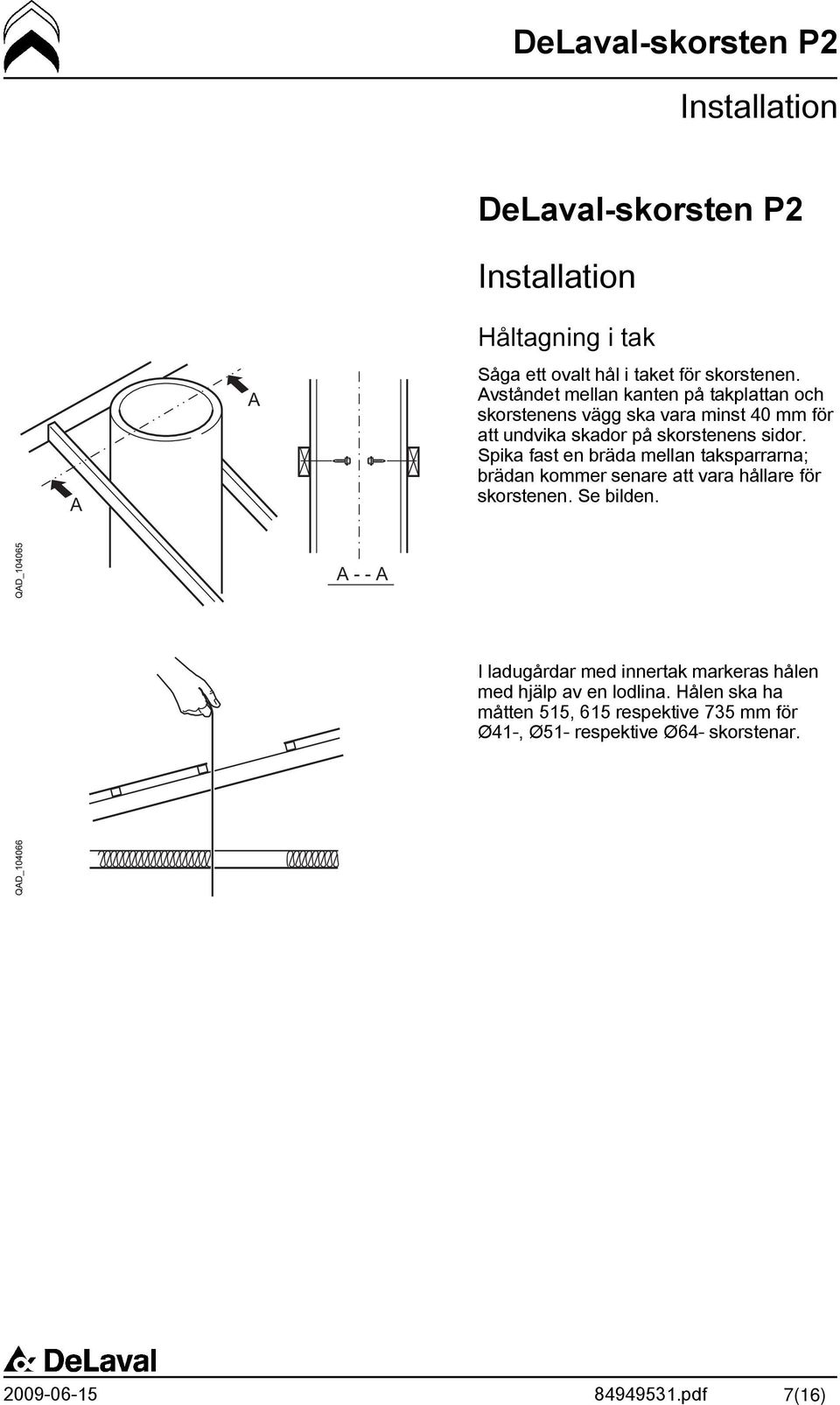

11 Installation DeLaval-skorsten P2 Installation Håltagning i tak Såga ett ovalt hål i taket för skorstenen. Avståndet mellan kanten på takplattan och skorstenens vägg ska vara minst 40 mm för att undvika skador på skorstenens sidor. Spika fast en bräda mellan taksparrarna; brädan kommer senare att vara hållare för skorstenen. Se bilden. I ladugårdar med innertak markeras hålen med hjälp av en lodlina. Hålen ska ha måtten 515, 615 respektive 735 mm för Ø41-, Ø51- respektive Ø64- skorstenar. 7(16)

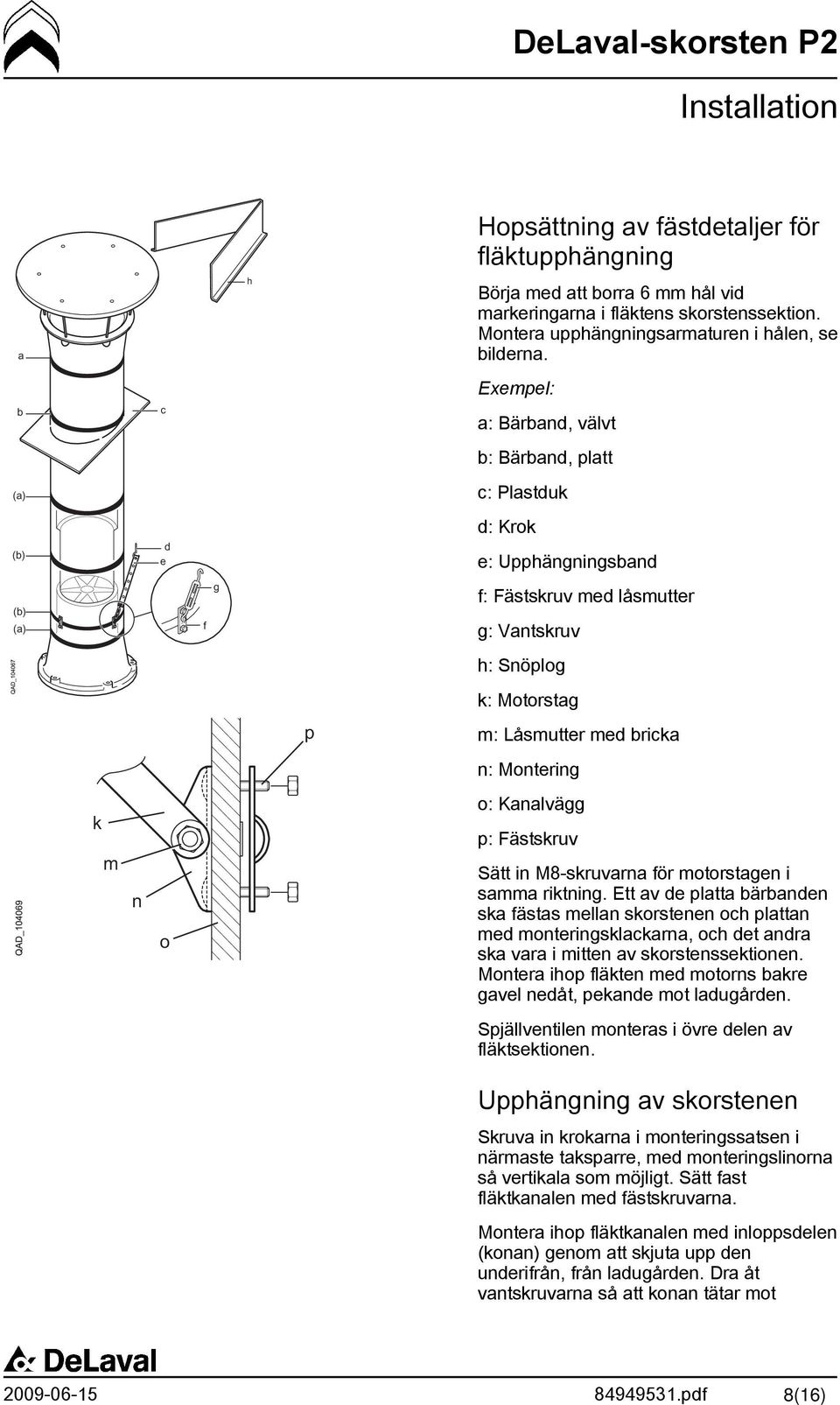

12 Installation Hopsättning av fästdetaljer för fläktupphängning Börja med att borra 6 mm hål vid markeringarna i fläktens skorstenssektion. Montera upphängningsarmaturen i hålen, se bilderna. Exempel: a: Bärband, välvt b: Bärband, platt c: Plastduk d: Krok e: Upphängningsband f: Fästskruv med låsmutter g: Vantskruv h: Snöplog k: Motorstag m: Låsmutter med bricka n: Montering o: Kanalvägg p: Fästskruv Sätt in M8-skruvarna för motorstagen i samma riktning. Ett av de platta bärbanden ska fästas mellan skorstenen och plattan med monteringsklackarna, och det andra ska vara i mitten av skorstenssektionen. Montera ihop fläkten med motorns bakre gavel nedåt, pekande mot ladugården. Spjällventilen monteras i övre delen av fläktsektionen. Upphängning av skorstenen Skruva in krokarna i monteringssatsen i närmaste taksparre, med monteringslinorna så vertikala som möjligt. Sätt fast fläktkanalen med fästskruvarna. Montera ihop fläktkanalen med inloppsdelen (konan) genom att skjuta upp den underifrån, från ladugården. Dra åt vantskruvarna så att konan tätar mot 8(16)

13 Installation innertaket. Hopmontering av förlängningssektion Montera extra delar upp genom taket. Varje skorstenssektion ska ha ett platt bärband på mitten. Skorstenens övre sektion ska nå minst 10 cm över taknocken. Täta den del som sticker ut genom taket med tätningsmassa, exempelvis Sikaflex eller motsvarande. Vrid skorstenssektionen så att skarven mellan skorstenshalvorna löper parallellt med husets nock, se den streckade linjen i bilden. 9(16)

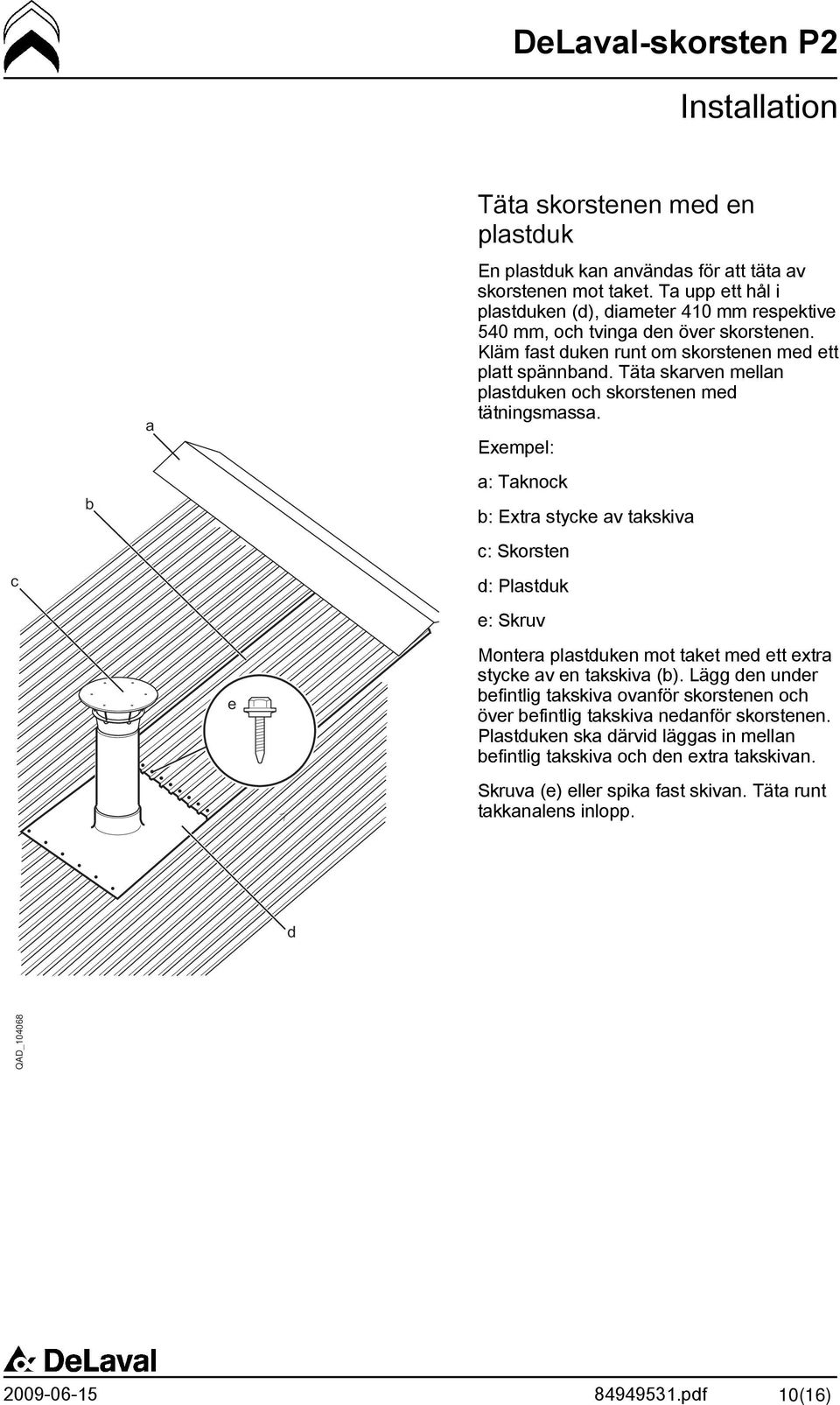

14 Installation Täta skorstenen med en plastduk En plastduk kan användas för att täta av skorstenen mot taket. Ta upp ett hål i plastduken (d), diameter 410 mm respektive 540 mm, och tvinga den över skorstenen. Kläm fast duken runt om skorstenen med ett platt spännband. Täta skarven mellan plastduken och skorstenen med tätningsmassa. Exempel: a: Taknock b: Extra stycke av takskiva c: Skorsten d: Plastduk e: Skruv Montera plastduken mot taket med ett extra stycke av en takskiva (b). Lägg den under befintlig takskiva ovanför skorstenen och över befintlig takskiva nedanför skorstenen. Plastduken ska därvid läggas in mellan befintlig takskiva och den extra takskivan. Skruva (e) eller spika fast skivan. Täta runt takkanalens inlopp. QAD_ (16)

15 Installation Täta skorstenen med en plåt Som alternativ finns en takstos av aluminiumplåt. Montera takstosen runt om skorstenen och se till att skorstenen är vertikalt monterad. När hylskopplingen är sidomonterad, se då till att dess övre del skjuts in under taktäckningen. Täta skarven mellan skorstenen och hylskopplingen med tätningsmassa. Höjd över taket Skorstenens höjd över taket får inte överskrida 1,5 meters mätt från frånluftsdiffusorns övre del (konan). Snöplog (extra tillbehör) Snöplogen (a) placeras maximalt 2 m ovanför skorstenen. Om avståndet mellan skorstenen och taknocken överskrider 5 m, rekommenderas en snöplog på var 5:e meter. Snöplogens bredd ska ställas in på ca 750 mm. Fäst snöplogen stabilt på taket. Om snöplogen ska fästas på ett plåttak behövs en underliggande regel/vinkel och en skruv. Installation av spjällventil Spjällventilen ska monteras ovanför fläkten, på övertryckssidan. Detta möjliggör en 11(16)

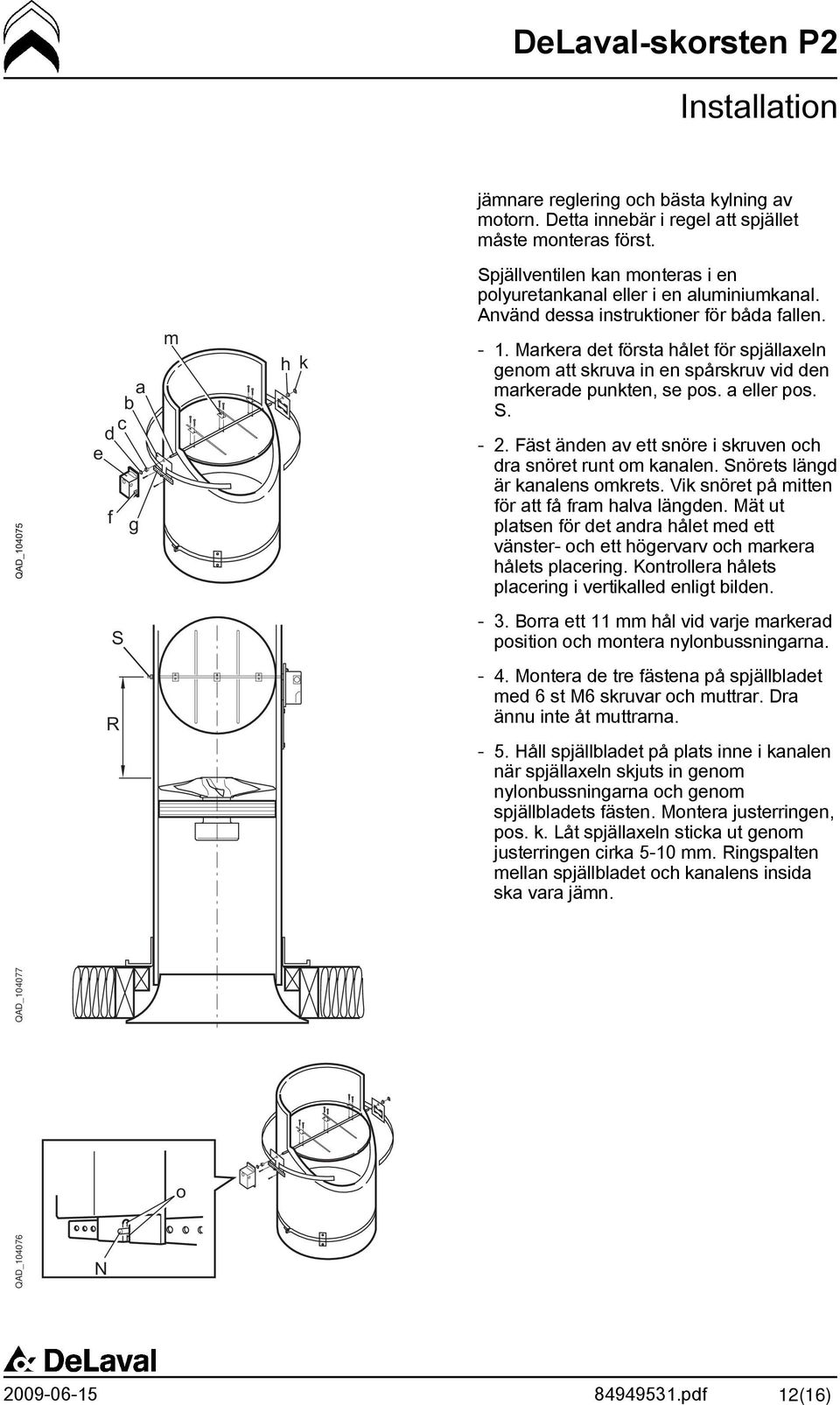

16 Installation jämnare reglering och bästa kylning av motorn. Detta innebär i regel att spjället måste monteras först. Spjällventilen kan monteras i en polyuretankanal eller i en aluminiumkanal. Använd dessa instruktioner för båda fallen Markera det första hålet för spjällaxeln genom att skruva in en spårskruv vid den markerade punkten, se pos. a eller pos. S Fäst änden av ett snöre i skruven och dra snöret runt om kanalen. Snörets längd är kanalens omkrets. Vik snöret på mitten för att få fram halva längden. Mät ut platsen för det andra hålet med ett vänster- och ett högervarv och markera hålets placering. Kontrollera hålets placering i vertikalled enligt bilden Borra ett 11 mm hål vid varje markerad position och montera nylonbussningarna Montera de tre fästena på spjällbladet med 6 st M6 skruvar och muttrar. Dra ännu inte åt muttrarna Håll spjällbladet på plats inne i kanalen när spjällaxeln skjuts in genom nylonbussningarna och genom spjällbladets fästen. Montera justerringen, pos. k. Låt spjällaxeln sticka ut genom justerringen cirka 5-10 mm. Ringspalten mellan spjällbladet och kanalens insida ska vara jämn. QAD_ QAD_ (16)

17 Installation - 6. Skjut upp nylonbrickan och ställdonet på spjällaxeln, pos. d och e. Fäst ställdonet på spjällaxeln. Se till att spjällaxeln är korrekt fastklämd i justerringen, utan att snedställas. Se också till att justerringen ligger an mot nylonbussningen för att förhindra onödigt spel Böj motorhållaren för hand för att erhålla en krökning som följer kanalens utsida. Justera ställdonet i vertikalled och kila fast motorhållaren, pos. N, i spåret på undersidan av pos. O. Sätt fast motorfästet med spårskruvarna Montera ett platt spännband runt om kanalen. Detta gäller endast för kanaler av polyuretan Lossa ställdonets rullkoppling, pos. f, och justera ställdonets position manuellt till helt öppet läge, 90º medurs. Vrid spjällbladet till vertikalt läge och fäst det på spjällaxelns mitt Den elektriska installationen får endast utföras av en kvalificerad elinstallatör. 13(16)

18 Installation 14(16)
