1 Uterum för hela året Monteringsanvisning Novoroom Ultra jus och inspiration i framtidens uterum

2 Monteringsanvisning skjutbara dörrar och fönster. Novoroom Ultra levereras i skjutbara dörrar och fönster i utförande enligt illustrationer nedan. Utförande och storlek av dörrar alternativt fönster i ert fall framgår av följesedel/order. 2 delat parti 6 delat parti 3 delat parti 4 delat parti I leveransen ingår följande detaljer per skjutbart parti. Antal dörrar/fönster per parti framgår av följesedel/order. Observera att lås levereras enbart mot beställning. Karmsida 2 st Karmöverstycke 1 st Sidoanslag 2 st. Vid låsning levereras i sidoanslag i vänster och högerutförande Karmbotten 1 st 1 Syllisolering 2 Silikon 1 ås med nyckel. 2 ås utan nyckel. ås levereras i höger (R) och vänster () utförande Skruv för hopsättning av karm 2 Skruv för montage av karm i stomme 3 Skruv för montage av tröskel 4 Skruv för montage av lås 5 Täckpropp 2

3 Hopsättning av karm. Karmdelar placeras i position enligt figur 1 med insidan nedåt på plant underlag. Var noga med att karmdelar inte skadas/repas mot underlaget. I skarven mellan karmsida och karmbotten fogas med silikon enligt figur 2 och 3 både före och efter hopsättning. Karmsida skruvas med 2 st skruv (skruv nr 1) i vart hörn mot karmbotten och karmöverstycke, enligt figur 4. Kontrollera att karmbotten resp. karmöverstycke ligger i liv med karmsida vid skruvdragning. Karmsida Fig 1 Karmöverstycke Karmbotten Karmsida Fig 2 Fig 3 Fig 4 Montage av karm i väggöppning. Kontrollmät alla mått i öppningen innan montage av karm. Öppningens höjd skall vara 15 mm högre (B mått) än karmhöjd och öppningens bredd (C mått) skall vara 15 mm bredare än karmbredd. Kontrollera även att syll ligger i plan och denna är absolut vågrät. Rulla ut syllisolering och måttanpassa denna till öppningens hela bredd. Används NOVOROOM limträstomme skall syllisolering och karm monteras jämnt med utsida av limträstolpar. Vid montage i annan typ av stomme rekommenderar vi att karm monteras mot yttre väggliv då karmbotten är försedd med ett droppbleck med 35 mm djup. Kila karmsidor mot stomme så att dessa står absolut lodrätt i båda riktningar. Placera kilarna över eller under respektive skruvhål (Tips! Använd gärna kilar av plywood eller liknande material). Kontrollera återigen karmsidor innan skruvmontage. Fäst karmsidor med skruv (skruv nr 2) i repektive skruvhål. Observera att aluminium är ett relativt mjukt material skruva därför med stor försiktighet så inte karmsidor deformeras av skruven. Kontrollera att karmen fortsatt står lodrätt i båda riktningar. 3

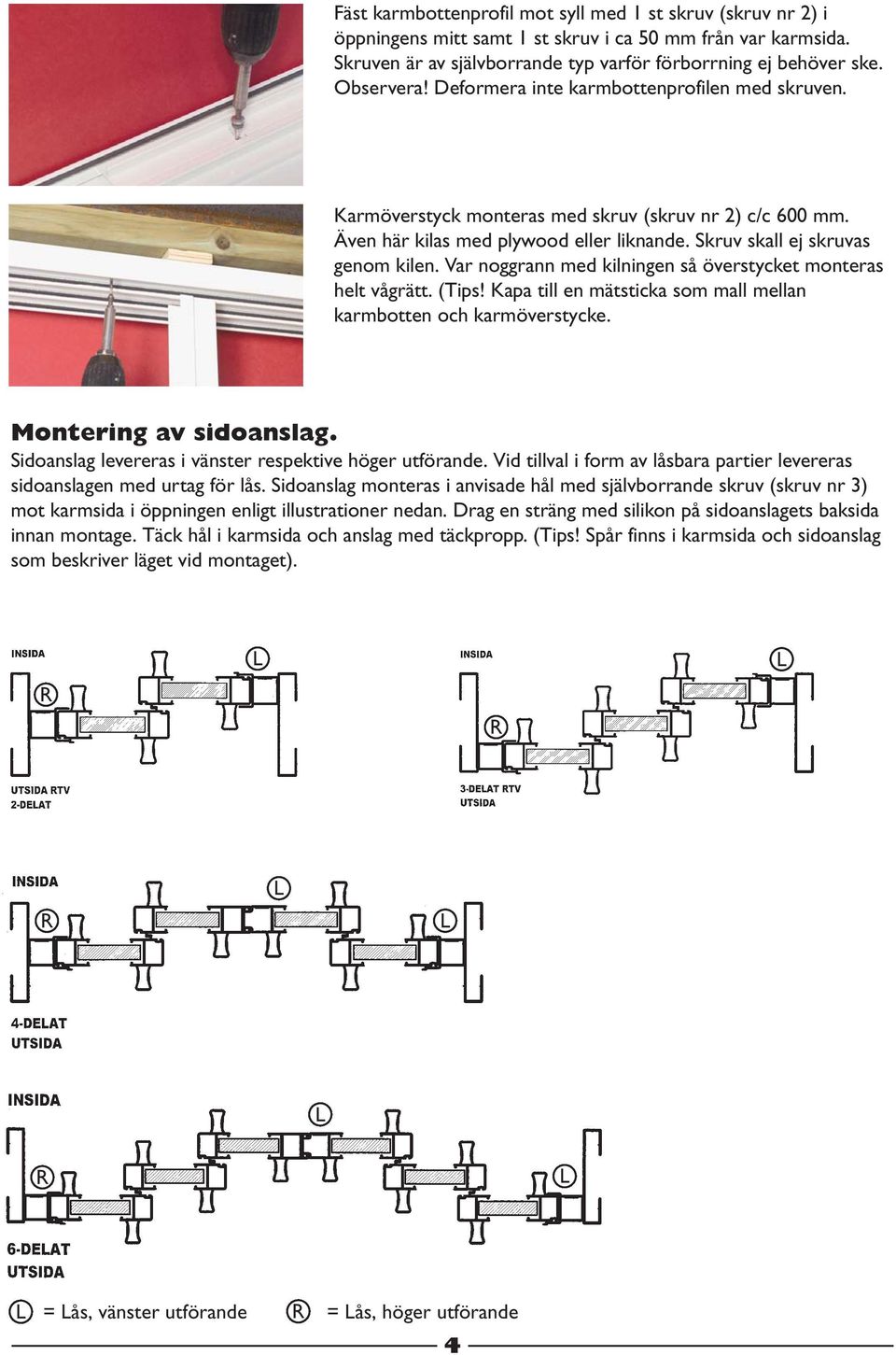

4 Fäst karmbottenprofil mot syll med 1 st skruv (skruv nr 2) i öppningens mitt samt 1 st skruv i ca 50 mm från var karmsida. Skruven är av självborrande typ varför förborrning ej behöver ske. Observera! Deformera inte karmbottenprofilen med skruven. Karmöverstyck monteras med skruv (skruv nr 2) c/c 600 mm. Även här kilas med plywood eller liknande. Skruv skall ej skruvas genom kilen. Var noggrann med kilningen så överstycket monteras helt vågrätt. (Tips! Kapa till en mätsticka som mall mellan karmbotten och karmöverstycke. Montering av sidoanslag. Sidoanslag levereras i vänster respektive höger utförande. Vid tillval i form av låsbara partier levereras sidoanslagen med urtag för lås. Sidoanslag monteras i anvisade hål med självborrande skruv (skruv nr 3) mot karmsida i öppningen enligt illustrationer nedan. Drag en sträng med silikon på sidoanslagets baksida innan montage. Täck hål i karmsida och anslag med täckpropp. (Tips! Spår finns i karmsida och sidoanslag som beskriver läget vid montaget). R R R R = ås, vänster utförande R = ås, höger utförande 4

5 Montering av dörrar och fönster i karm. Dörrar och fönster monteras på plats genom att de lyfts upp i karmöverstycke och därefter ställs ner på tröskel, se figur 5 och 6. Position för respektive parti enligt illustration på föregående sida. Täckplugg demonteras på den dörr/fönstersida som är mot eventuell lås i anslaget. Observera att lås levereras i vänster () respektive höger (R) utförande. Ett alternativt ett R finns instansat på låsets baksida under haken, skruven ovan haken demonteras innan montage av låset och skall ej återmonteras, se figur 7. ås monteras med skruv (skruv nr 4) i sidoanslag enligt illustration på föregående sida. Fig 5 Fig 6 Fig 7 Avslutande arbeten. Om så önskas drevas nu karmsidor och överstycke före montage av lister och foder, se figur 8 o 9. Observera att fogskum inte bör användas om man inte är van vid hantering av denna produkt. Fogskum kan vid oförsiktig användning deformera och missfärga profilerna. Vid montering av invändiga lister och utvändiga foder skall dessa gå ut ca 10 mm på karmsida. Fig 8 Fig 9 5

6 Monteringsanvisning fasta dörrar och fönster. Novoroom Ultra levereras i fasta dörrar och fönster i utförande enligt illustrationer nedan. Utförande på dörrar och fönster i ert fall framgår av följesedel/order. Singelparti 2 delat parti 3 delat parti Gavelparti I leveransen ingår följande detaljer per fast parti. Antal dörrar/fönster per parti framgår av följesedel/order. Kopplingsprofil levereras endast vid delade partier. Karmbotten 1 st Skruv Kopplingsprofil 1 st per dörr/fönsterskarv Montage Kontrollmät mått i öppning på samma sätt som vid skjutbara partier. Rulla ut syllisolering och måttanpassa denna i öppningens bredd. Montera karmbottenprofilen med skruv (skruv nr 2) ca c/c 600 mm. Vid montage i Novoroom limträstomme skall profilens hela droppbleck (35 mm) ligga utanför stommen. Montera trälister alternativt salningsbräder (se förslag på sista sidan) i överkant och på sidorna, 28 mm in från stommens utsida. Montera partiet från rummets utsida och ställ ner det på karmbottenprofilen. Partiet låses i underkant i karmbotten profilen. För att tillfälligt säkra partiet innan montage av utvändiga foder fästes en träkloss i överkant som hindrar partiet från att ramla ut. 6

7 Justering av spel till låshake Anslag levereras med monterade lås för invändig låsning i höger/vänster utförande. åshake justeras till önskad längd med 2,5 mm insex-nyckel i hål A. åshake säkras med samma nyckel i hål B. Täckbricka för respektive hål finns i kartong för montagetillbehör. Röd / Grön indikator för öppet / stängt läge. Dränering av karmbottenprofil. Karmbottenprofil levereras utan dräneringshål i profilens överkant, dessa görs på plats efter montage av dörrar/fönster. 2-3 st dräneringshål borras med ett 10 mm borr på utsida av respektive dörr/fönster. Slutligen monteras självhäftande borstkuddar i skarv mellan dörrar/fönster vid stängt läge. Se detaljer nedan. Karmbottenprofil sett ovanifrån. Utsida 2-3 st 10 mm dräneringshål. Insida Borstkudde i skarv mellan dörr/fönster. Snitt genom karmbottenprofil. Borstkudde i skarv mellan dörr/fönster. 10 mm dräneringshål. 7

8 Avslutande arbeten. Fig 10 Fig 11 Novo AB, Box 54, Hisings-Kärra tel fax e-post
