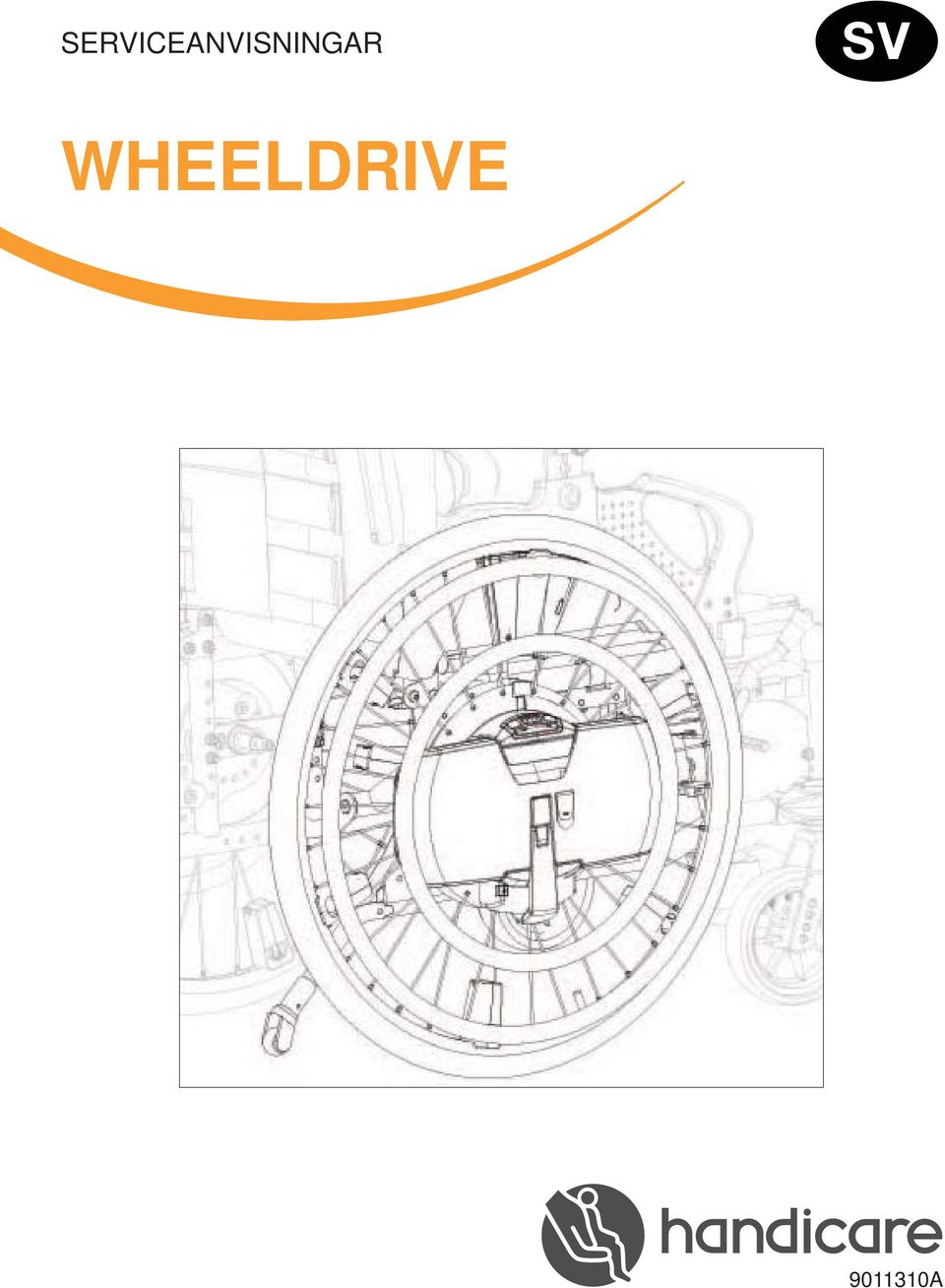

1 SERVICEANVISNINGAR SV WHEELDRIVE A

3 Förberedelser före drivning med WheelDrive Monteringen av WheelDrive ska utföras av behöriga yrkespersoner. Före drivning med hjälpmotorn måste följande åtgärder vidtas: Avlägsna kontaktskydden Tryck fast batteriet i WheelDrive Utför nedanstående steg: Identifiera typen av snabbkopplingsaxel Montera den justerbara snabbkopplingsaxeln Lossa låskulorna för snabbkopplingsaxeln Ställ in låskulorna för snabbkopplingsaxeln Ställ in justeringsskruven för snabbkopplingsaxeln Montera stödblocken på WheelDrive Montera hjulen på rullstolen och justera stödblocken Montera de extra förlängningskonsolerna (tillval) Snabbkopplingsaxel Identifiera typen av snabbkopplingsaxel Det fi nns två typer av snabbkopplingsaxlar. Snabbkopplingsaxel för axelhylsor på mm Snabbkopplingsaxel för axelhylsa på 37 mm Varje typ finns i 2 olika diametrar: 12 och 12,7 mm. Var noga med att identifi era rätt axelstorlek innan WheelDrive installeras. Skillnaden mellan diametrarna 12 och 12,7 mm kan identifieras med hjälp av fl änsen i mitten av snabbkopplingsaxeln. Utan fläns är diametern 12,7 mm och med fl äns är diametern 12 mm. Bestäm vilken snabbkopplingsaxel du vill använda, baserat på den axelhylsa som sitter på rullstolens ram. Om du inte har något lämpligt mätverktyg för att ta reda på axelhylsans diameter, kan du också ta reda på vilken axeldiameter som krävs genom att pröva dig fram: axeln måste ha en tät passning så att den inte glappar och den ska endast kunna röra sig i längdled. Om rullstolens ram har en längre axelhylsa ska den bytas ut mot en kortare. Om du vill använda den korta snabbkopplingsaxeln ska du använda den för en axelhylsa på 37 mm. Denna kan vara användbar för rullstolar med en lutningsmekanism. Information om hur snabbkopplingsaxeln monteras och justeras finns i nästa stycke.

justerbara snabbkopplingsaxeln Lossa låskulorna för snabbkopplingsaxeln Ställ in låskulorna för snabbkopplingsaxeln Ställ in justeringsskruven för snabbkopplingsaxeln Montera stödblocken på

4 Montera den justerbara snabbkopplingsaxeln Förberedelser Undvik risken för personskador genom att alltid stänga av hjälpmotorn och avlägsna batteriet. Anvisningar Skruva in justeringsskruven helt i snabbkopplingsaxeln. Detta kan göras för hand. Placera snabbkopplingsaxeln i motorhuset och dra åt för hand tills det tar emot. Dra åt axeln helt i huset. Du måste vrida axeln många gånger tills den sitter ordentligt. Varning! Om axeln inte har fästs ordentligt i motorn kan den lossna! Relevanta artikelnummer Monteringssats 12 mm Monteringssats 12,7 mm Monteringssats kort 12 mm Monteringssats kort 12,7 mm Verktyg som krävs Fast nyckel eller ringnyckel, 10 mm Obs! Om axeln inte har fästs ordentligt i motorn kan den lossna!

Dra åt axeln helt i huset. Du måste vrida axeln många gånger tills den sitter ordentligt. Varning! Om axeln inte har fästs ordentligt i motorn kan den lossna!

5 Lossa låskulorna för snabbkopplingsaxeln Förberedelser Undvik risken för personskador genom att alltid stänga av hjälpmotorn och avlägsna batteriet. Verktyg som krävs Skruvmejsel Anvisningar Snabbkopplingsaxeln är låst om löparen är i linje med en låskula. Innan du monterar WheelDrive på rullstolen måste låskulorna för snabbkopplingsaxeln lossas (låsas upp). Sidan på axeln med justeringsbulten syns på hjulets utsida. Lås upp axeln genom att vrida på löparen i axeländen med en skruvmejsel. Löparens indikator är inte längre i linje med låskulorna. Du kan montera WheelDrive på rullstolen. 1 Låst 2 Olåst 3

Innan du monterar WheelDrive på rullstolen måste låskulorna för snabbkopplingsaxeln lossas (låsas upp).

6 Ställ in låskulorna för snabbkopplingsaxeln Förberedelser Undvik risken för personskador genom att alltid stänga av hjälpmotorn och avlägsna batteriet. Anvisningar Placera WheelDrive med tippskyddet och snabbkopplingsaxeln helt monterade i axelhylsan. Tippskyddsplattan ska vara i kontakt med axelhylsan. Skruva ut snabbkopplingsaxeln tills en låskula har avlägsnats helt ur axelhylsan. Varning! Skruva inte ut axeln mer än 10 mm (till det andra paret med låskulor). Axeln kommer då inte att vara ordentligt fäst i motorn och kan i så fall lossna! Snabbkopplingsaxeln är i rätt läge för att låsas i axelhylsan. Vrid på skruven med en fast nyckel eller ringnyckel. Justeringsskruven ska vara i kontakt med snabbkopplingsaxelns knapp på utsidan. Om den inte har någon kontakt kan hjulet inte avlägsnas korrekt. Om den ligger an för hårt mot snabbkopplingsaxelns knapp kommer löparen att låsas upp och hjulet kan lossna. Obs! Fortsätt inte efter att justeringsskruven kommer i kontakt med utlösningsknappen. Tips! Du kan skruva in justeringsskruven till 1 eller 2 mm framför knappen. Avlägsna hjulet och justera snabbkopplingsaxelns löpare genom att skruva på skruven på ovansidan med en skruvmejsel. Löparen ska vara i linje med låskulan för att låsa den i axelhylsans längdriktning. Varning! Kontrollera att löparen är helt centrerad mot låskulorna. I annat fall kan löparen låsas upp och lossna från rullstolen. Sätt tillbaka hjulet på rullstolens ram genom att trycka på utlösningsknappen ovanför handtaget. Slutkontroll: Avlägsna hjulet och sätt tillbaka det igen. När ett tydligt klickljud hörs är snabbkopplingsaxeln korrekt justerad. Om inget klickljud hörs, betyder detta att låskulorna inte kan sticka ut från snabbkopplingsaxeln. Snabbkopplingsaxeln kommer då inte att låsas i axelhylsan. Upprepa stegen ovan för att fi njustera snabbkopplingsaxelns infästning. Verktyg som krävs Fast nyckel eller ringnyckel, 6 / 10 mm Skruvmejsel 1 2

Skruva ut snabbkopplingsaxeln tills en låskula har avlägsnats helt ur axelhylsan. Varning! Skruva inte ut axeln mer än 10 mm (till det andra paret med låskulor).

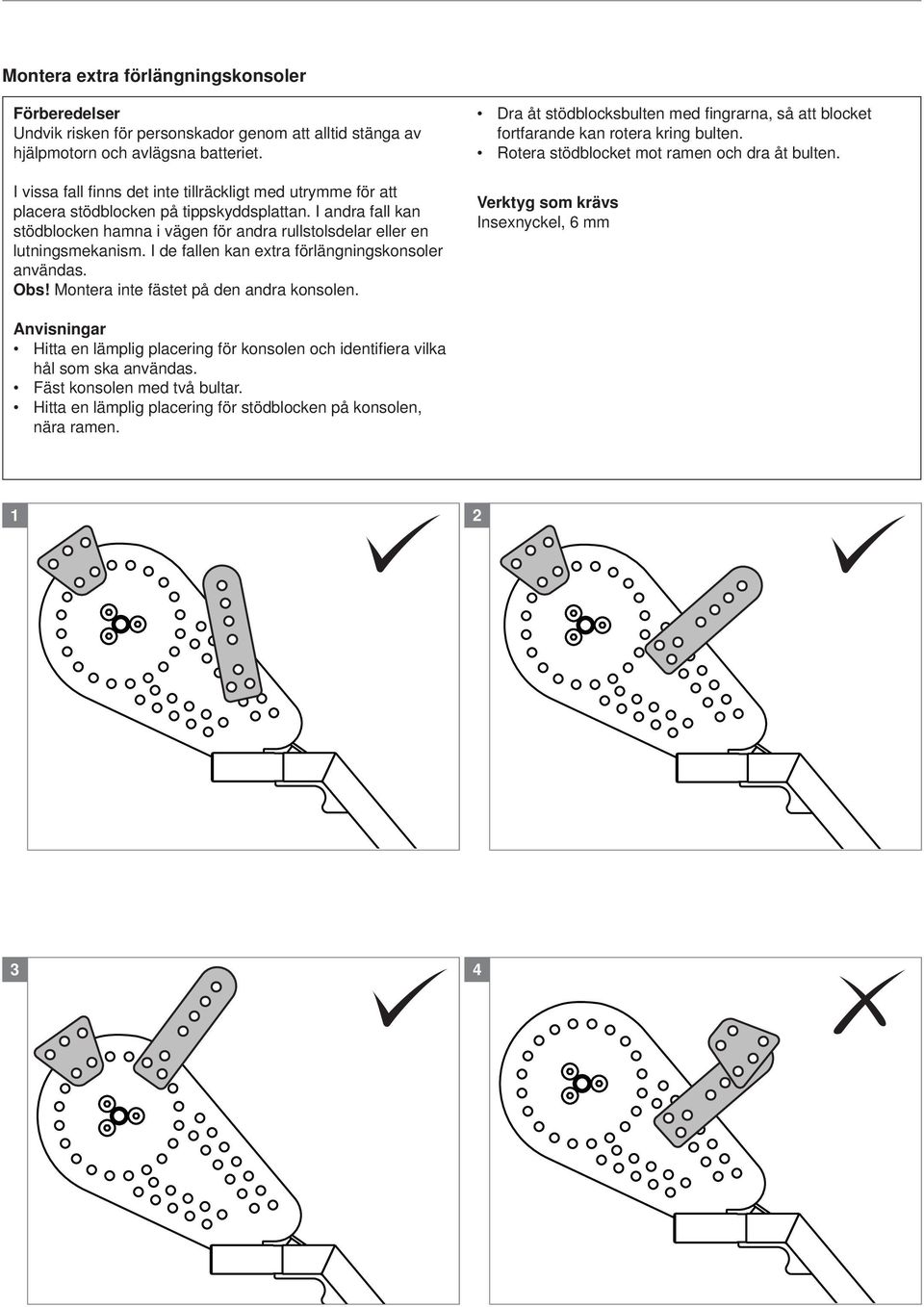

8 Anvisningar för stödblock Montera extra förlängningskonsoler Förberedelser Undvik risken för personskador genom att alltid stänga av hjälpmotorn och avlägsna batteriet. I vissa fall finns det inte tillräckligt med utrymme för att placera stödblocken på tippskyddsplattan. I andra fall kan stödblocken hamna i vägen för andra rullstolsdelar eller en lutningsmekanism. I de fallen kan extra förlängningskonsoler användas. Obs! Montera inte fästet på den andra konsolen. Dra åt stödblocksbulten med fingrarna, så att blocket fortfarande kan rotera kring bulten. Rotera stödblocket mot ramen och dra åt bulten. Verktyg som krävs Insexnyckel, 6 mm Anvisningar Hitta en lämplig placering för konsolen och identifiera vilka hål som ska användas. Fäst konsolen med två bultar. Hitta en lämplig placering för stödblocken på konsolen, nära ramen

I de fallen kan extra förlängningskonsoler användas. Obs! Montera inte fästet på den andra konsolen. Dra åt stödblocksbulten med fingrarna, så att blocket fortfarande kan rotera kring bulten.

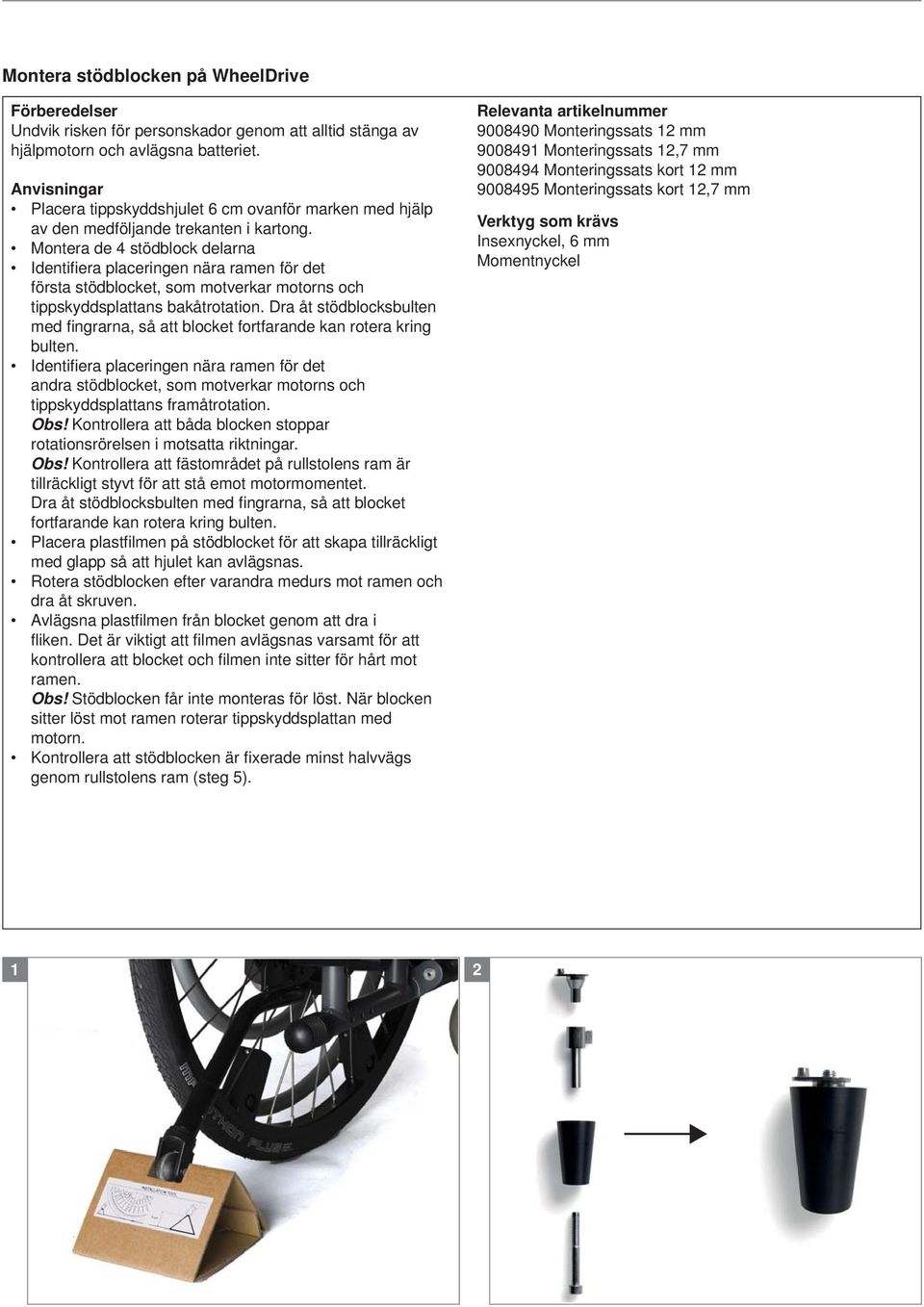

9 Montera stödblocken på WheelDrive Förberedelser Undvik risken för personskador genom att alltid stänga av hjälpmotorn och avlägsna batteriet. Anvisningar Placera tippskyddshjulet 6 cm ovanför marken med hjälp av den medföljande trekanten i kartong. Montera de 4 stödblock delarna Identifiera placeringen nära ramen för det första stödblocket, som motverkar motorns och tippskyddsplattans bakåtrotation. Dra åt stödblocksbulten med fingrarna, så att blocket fortfarande kan rotera kring bulten. Identifiera placeringen nära ramen för det andra stödblocket, som motverkar motorns och tippskyddsplattans framåtrotation. Obs! Kontrollera att båda blocken stoppar rotationsrörelsen i motsatta riktningar. Obs! Kontrollera att fästområdet på rullstolens ram är tillräckligt styvt för att stå emot motormomentet. Dra åt stödblocksbulten med fingrarna, så att blocket fortfarande kan rotera kring bulten. Placera plastfilmen på stödblocket för att skapa tillräckligt med glapp så att hjulet kan avlägsnas. Rotera stödblocken efter varandra medurs mot ramen och dra åt skruven. Avlägsna plastfilmen från blocket genom att dra i fl iken. Det är viktigt att filmen avlägsnas varsamt för att kontrollera att blocket och filmen inte sitter för hårt mot ramen. Obs! Stödblocken får inte monteras för löst. När blocken sitter löst mot ramen roterar tippskyddsplattan med motorn. Kontrollera att stödblocken är fixerade minst halvvägs genom rullstolens ram (steg 5). Relevanta artikelnummer Monteringssats 12 mm Monteringssats 12,7 mm Monteringssats kort 12 mm Monteringssats kort 12,7 mm Verktyg som krävs Insexnyckel, 6 mm Momentnyckel 1 2

Montera de 4 stödblock delarna Identifiera placeringen nära ramen för det första stödblocket, som motverkar motorns och tippskyddsplattans bakåtrotation.

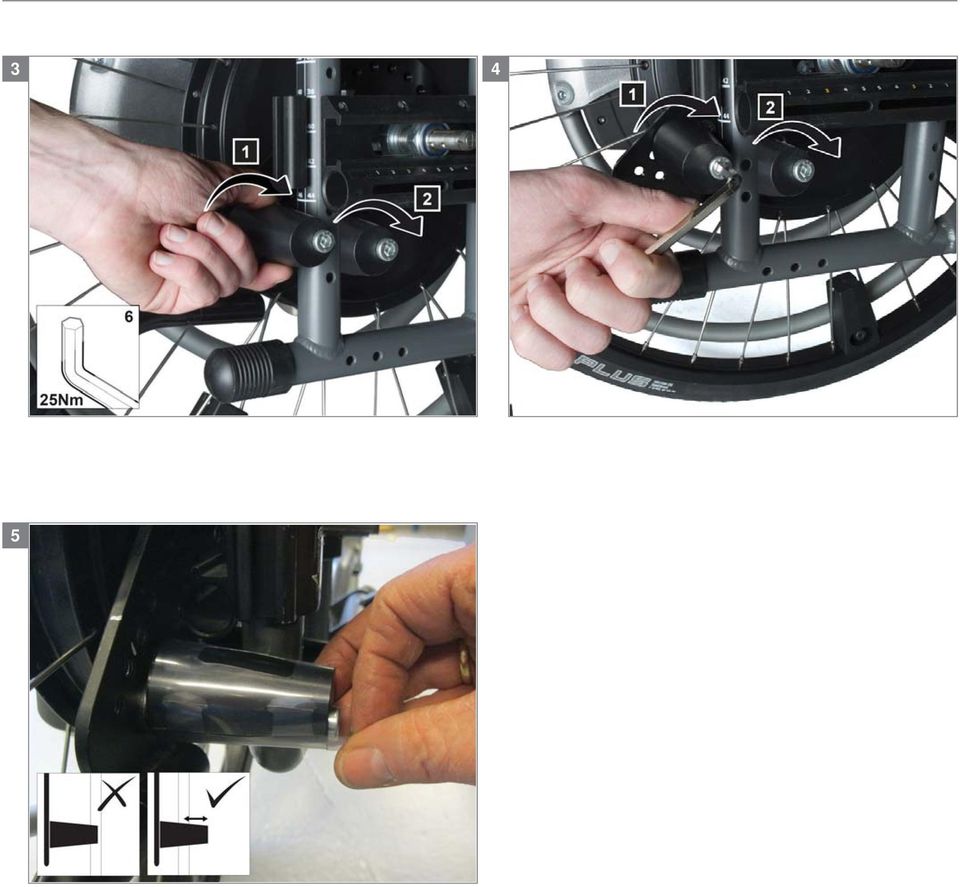

10 3 4 5
