BENDERS TAK MONTERINGSANVISNING TAKSÄKERHET

Storlek: px
Starta visningen från sidan:

Download "BENDERS TAK MONTERINGSANVISNING TAKSÄKERHET"

Transkript

1 BENDERS TAK MONTERINGSANVISNING TAKSÄKERHET JUSTERBAR FOTPLATTA OCH LÄKTFÄSTE 2 I FOTPLATTA CARISMA OCH PIANO 3 FOTPLATTA FALSAT LERTEGEL 4 I SNÖRÄCKE GRIND 5 I NOCK- OCH TAKFOTSRÄCKE 6 I TAKBRYGGA 7 SNÖRASSKYDDS ENTRÉ 8 I RÄNNDALSBESLAG 9 I SKYDDSRÄCKE FÖR TAKLUCKA 10 I TAKSÄKERHET 11 TAKSTEG KOPPLADE 12 I SNÖGLIDHINDER 14 Mer om Benders

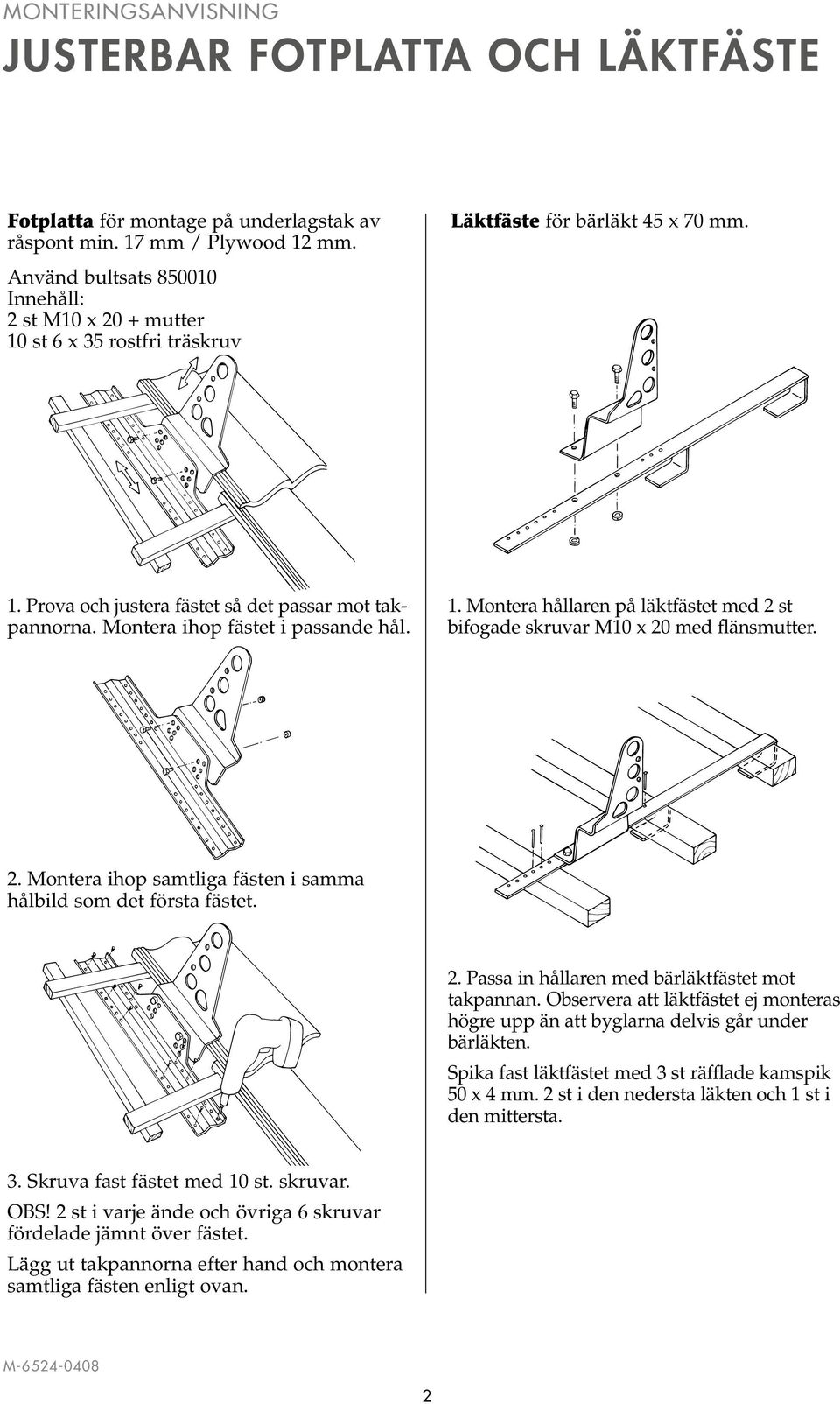

2 MONTERINGSANVISNING JUSTERBAR FOTPLATTA OCH LÄKTFÄSTE Montageanvisning Justerbar fotplatta & läktfäste M Fotplatta för montage på underlagstak av råspont min. 17 mm / Plywood 12 mm. Använd bultsats Innehåll: 2 st M10 x 20 + mutter 10 st 6 x 35 rostfri träskruv Läktfäste för bärläkt 45 x 70 mm. 1. Prova och justera fästet så det passar mot takpannorna. Montera ihop fästet i passande hål. 1. Montera hållaren på läktfästet med 2 st bifogade skruvar M10 x 20 med flänsmutter. 2. Montera ihop samtliga fästen i samma hålbild som det första fästet. 2. Passa in hållaren med bärläktfästet mot takpannan. Observera att läktfästet ej monteras högre upp än att byglarna delvis går under bärläkten. Spika fast läktfästet med 3 st räfflade kamspik 50 x 4 mm. 2 st i den nedersta läkten och 1 st i den mittersta. 3. Skruva fast fästet med 10 st. skruvar. OBS! 2 st i varje ände och övriga 6 skruvar fördelade jämnt över fästet. Lägg ut takpannorna efter hand och montera samtliga fästen enligt ovan. TM M MORA Telefax:

3 JUSTERBAR FOTPLATTA CARISMA Montageanvisning OCH PIANO M Takskydd på tak med takpannor typ Benders Carisma MONTERINGSANVISNING 1. Placera fotplattan som mall centralt på takpannan och märk ut de två hålen. OBS! Välj läge där pannan inte är förstärkt. 4. Placera fotplattan under läkten och justera in placeringen med hjälp av den borrade takpannan. 7. Lägg takpannorna på plats och täta hålen runt gängstängerna med mjukfog (nockmassa). M10 Flänsmutter Gummibricka Hål Ø 13 mm 2. Borra 2 st 13 mm hål i takpannan (c/c-avstånd 120 mm) Gängstång M10 x Håll fotplattan på plats och lyft bort takpannan. 8. Lägg på en gummibricka och drag muttrarna med handkraft. M10 Flänsmutter M10 Flänsmutter 3. Montera gängstång L=120 mm på fotplattan. 6. Skruva fast fotplattan med 10 st skruvar. OBS! 2 st i varje ände och övriga jämt fördelade. 9. Placera hållaren uppe på muttrarna och lås med ytterligare en mutter på ovansidan. Förborrade pannor finns att beställa från Benders. M MORA Telefax:

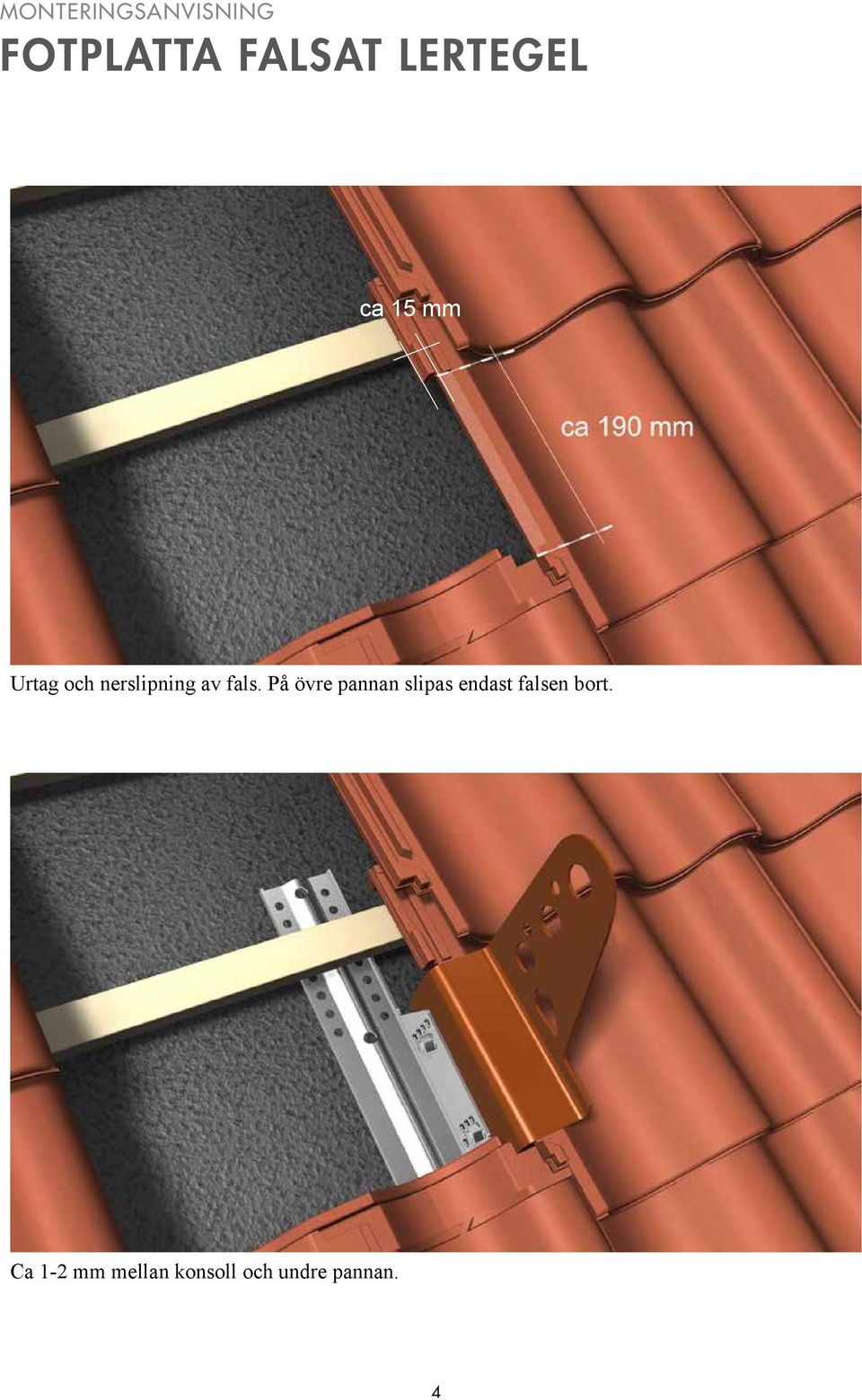

4 MONTERINGSANVISNING FOTPLATTA FALSAT LERTEGEL ca 15 mm Urtag och nerslipning av fals. På övre pannan slipas endast falsen bort. Ca 1-2 mm mellan konsoll och undre pannan. 4

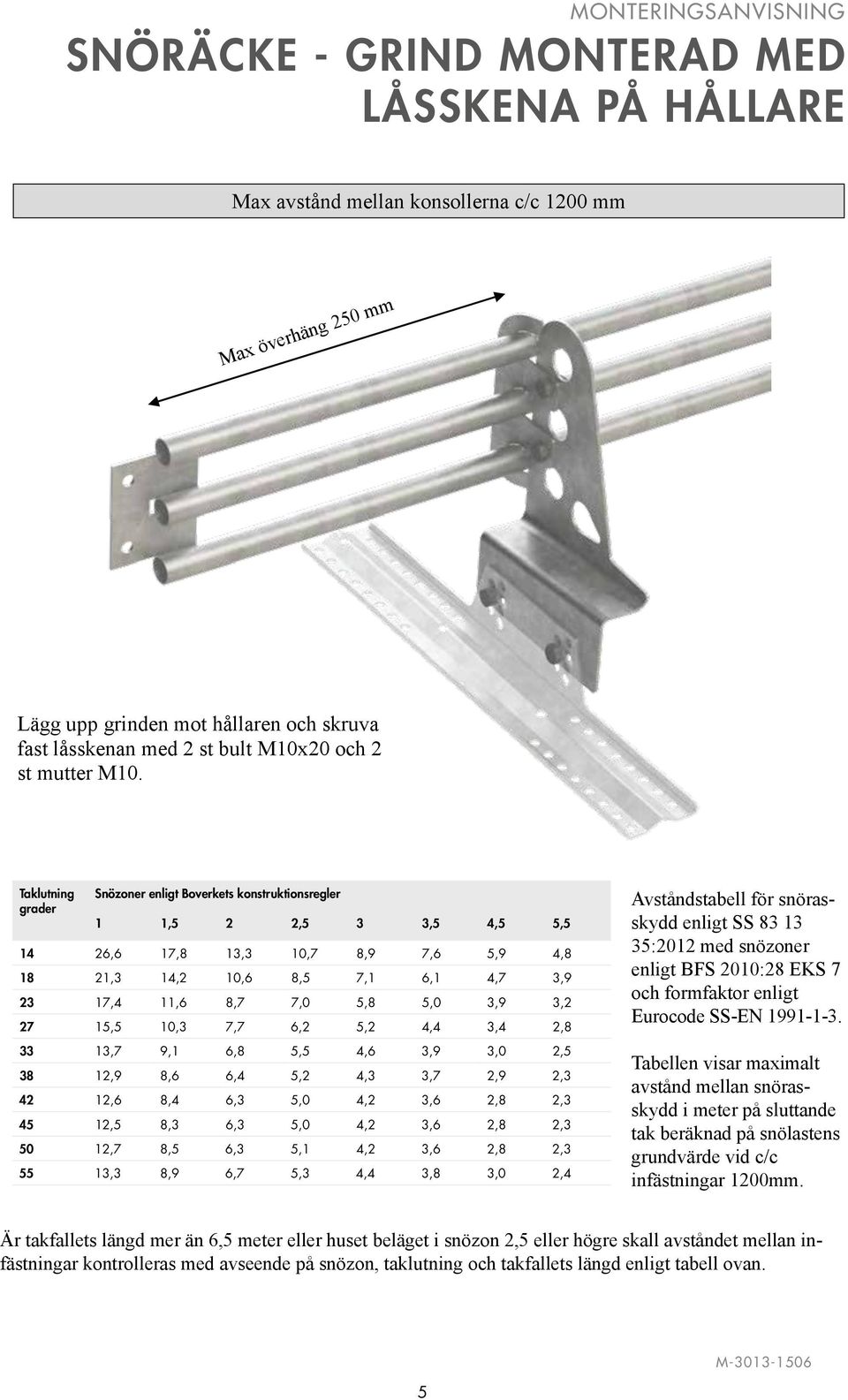

5 MONTERINGSANVISNING SNÖRÄCKE - GRIND MONTERAD MED LÅSSKENA PÅ HÅLLARE Montageanvisning Snöräcke - Grind monterad med låssats på hållare M Max avstånd mellan konsollerna c/c 1200 mm Max överhäng 250 mm Lägg upp grinden mot hållaren och skruva fast låsskenan med 2 st bult M10x20 och 2 st mutter M10. Taklutning Snözoner enligt Boverkets konstruktionsregler Avståndstabell för snörasskydd enligt SS grader 1 1,5 2 2,5 3 3,5 4,5 5, ,6 17,8 13,3 10,7 8,9 7,6 5,9 4,8 35:2012 med snözoner enligt BFS 2010:28 EKS ,3 14,2 10,6 8,5 7,1 6,1 4,7 3,9 och formfaktor enligt 23 17,4 11,6 8,7 7,0 5,8 5,0 3,9 3,2 Eurocode Avståndstabell SS-EN för snörasskydd 27 15,5 10,3 7,7 6,2 5,2 4,4 3,4 2,8 enligt SS :2012 med snözoner enligt visar BFS maximalt 2010:28 EKS ,7 9,1 6,8 5,5 4,6 3,9 3,0 2,5 Tabellen 38 12,9 8,6 6,4 5,2 4,3 3,7 2,9 2,3 avstånd och formfaktor mellan snörasskydd SS-EN i meter på sluttande enligt Eurocode 42 12,6 8,4 6,3 5,0 4,2 3,6 2,8 2, ,5 8,3 6,3 5,0 4,2 3,6 2,8 2,3 tak beräknad på snölastens 50 12,7 8,5 6,3 5,1 4,2 3,6 2,8 2,3 grundvärde Tabellen visa vid c/c maximalt avstånd 55 13,3 8,9 6,7 5,3 4,4 3,8 3,0 2,4 infästningar mellan snörasskydd 1200mm. i meter på sluttande tak beräknad på snölastens avståndet grundvärde mellan vid in- c/c infäst- Är takfallets längd mer än 6,5 meter eller huset beläget i snözon 2,5 eller högre skall fästningar kontrolleras med avseende på snözon, taklutning och takfallets längd enligt ningar tabell 1200 ovan. mm. 5 Telefax: M

6 MONTERINGSANVISNING NOCK- OCH TAKFOTSRÄCKE Montageanvisning Snöräcke - Grind monterad med låssats på hållare M Max avstånd mellan konsolerna c/c 1200 mm Max avstånd mellan konsollerna c/c 1200 mm Hållare för släta tak Hållare för takpannor För låsbygeln genom de två översta hålen på hållaren för släta tak. Mot taknock Lägg upp grinden mot hållaren och skruva fast låsskenan. Snöräcket är ställbart i höjdled genom att låsskenan kan vändas nedåt. Avstånd underdel av grind till tak får ej överskrida 30 mm. OBS! Dra ej muttrarna så hårt att hållaren deformeras. SNÖZON ENLIGT BOVERKETS KONSTRUKTIONSREGLER Taklutning 1 1,5 2 2,5 3 3,5 4 4,5 5 5, ,1 8,1 7,3 6, ,9 7,6 6,7 5,9 5,3 4, ,5 7,1 6,1 5,3 4,7 4,3 3, ,7 7,0 5,8 5,0 4,3 3,9 3,5 3, ,7 6,2 5,2 4,4 3,9 3,4 3,1 2, ,6 6,1 5,1 4,3 3,8 3,4 3,0 2, ,8 7,0 5,9 5,0 4,4 3,9 3,5 3, ,4 7,0 6,0 5,2 4,7 4,2 3, ,3 7,1 6,3 5,6 5,0 4, ,5 7,6 6, Högsta tillåtna avstånd mellan snörasskydd i meter, beräknad efter snölastens grundvärde MORA M Telefax:

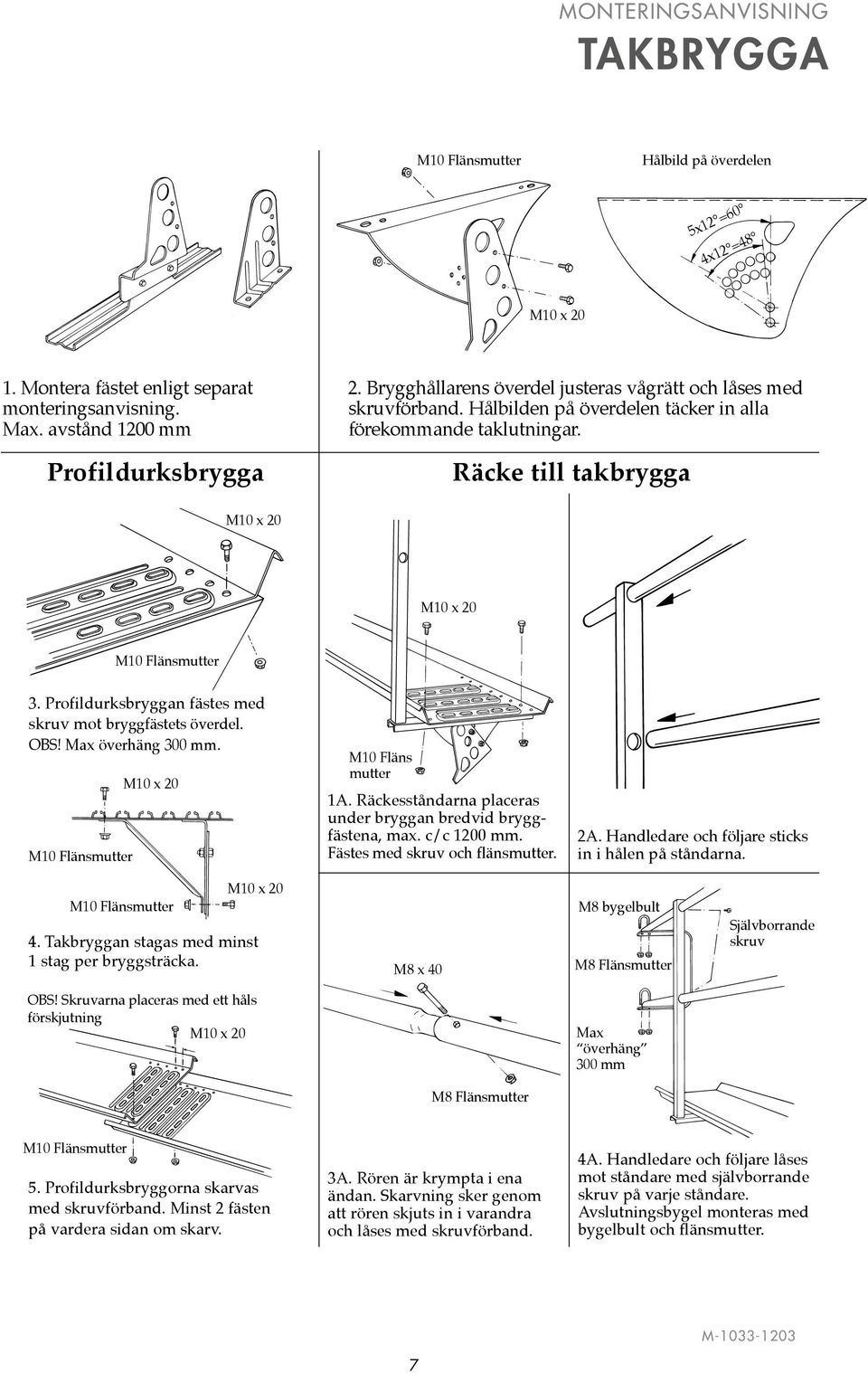

7 Montageanvisning Takbryggor M10 Flänsmutter MONTERINGSANVISNING TAKBRYGGA M Hålbild på överdelen 5x12 =60 4x12 =48 M10 x Montera fästet enligt separat monteringsanvisning. Max. avstånd 1200 mm Profildurksbrygga 2. Brygghållarens överdel justeras vågrätt och låses med skruvförband. Hålbilden på överdelen täcker in alla förekommande taklutningar. Räcke till takbrygga M10 x 20 M10 x 20 M10 Flänsmutter 3. Profildurksbryggan fästes med skruv mot bryggfästets överdel. OBS! Max överhäng 300 mm. M10 Flänsmutter M10 x 20 M10 Fläns mutter 1A. Räckesståndarna placeras under bryggan bredvid bryggfästena, max. c/c 1200 mm. Fästes med skruv och flänsmutter. 2A. Handledare och följare sticks in i hålen på ståndarna. M10 Flänsmutter M10 x Takbryggan stagas med minst 1 stag per bryggsträcka. M8 x 40 M8 bygelbult M8 Flänsmutter Självborrande skruv OBS! Skruvarna placeras med ett håls förskjutning M10 x 20 Max överhäng 300 mm M8 Flänsmutter M10 Flänsmutter 5. Profildurksbryggorna skarvas med skruvförband. Minst 2 fästen på vardera sidan om skarv. 3A. Rören är krympta i ena ändan. Skarvning sker genom att rören skjuts in i varandra och låses med skruvförband. 4A. Handledare och följare låses mot ståndare med självborrande skruv på varje ståndare. Avslutningsbygel monteras med bygelbult och flänsmutter MORA Telefax: M

8 Snöräcke - Grind monterad med låssats på hållare Fotplatta för montage på underlagstak av råspont min. 17 mm / Plywood 12 mm. 10 st 6 x 35 rostfri träskruv Max avstånd mellan konsolerna c/c 1200 mm 1. Prova och justera fästet så det passar mot takpannorna. Montera ihop fästet i passande hål. 2. Montera ihop samtliga fästen i samma hålbild som det första fästet. Hållare för släta tak Hållare för takpannor hålen på hållaren för släta tak ,7 7,0 5,8 5,0 4,3 3,9 3,5 3, ,7 6,2 5,2 4,4 3,9 3,4 3,1 2, ,6 6,1 5,1 4,3 3,8 3,4 3,0 2, ,8 7,0 5,9 5,0 4,4 3,9 3,5 3, ,4 7,0 6,0 5,2 4,7 4,2 3,8 3. Skruva fast fästet med 10 st. skruvar. OBS! 2 st i varje ände och övriga 6 skruvar fördelade jämnt över fästet. Lägg ut takpannorna efter hand och montera samtliga fästen enligt ovan. Läktfäste för bärläkt 45 x 70 mm. 1. Montera hållaren på läktfästet med 2 st bifogade skruvar M10 x 20 med flänsmutter. 2. Passa in hållaren med bärläktfästet mot takpannan. Observera att läktfästet ej monteras Spika fast läktfästet med 3 st räfflade kamspik Snöräcke - Profildurk monterad med låssats på hållare Max avstånd mellan konsolerna c/c 1200 mm ,7 7,0 5,8 5,0 4,3 3,9 3,5 3, ,7 6,2 5,2 4,4 3,9 3,4 3,1 2, ,6 6,1 5,1 4,3 3,8 3,4 3,0 2, ,8 7,0 5,9 5,0 4,4 3,9 3,5 3, ,4 7,0 6,0 5,2 4,7 4,2 3,8 MONTERINGSANVISNING SNÖRASSKYDD 3-RÖRS, ENTRÉ LÄNGD: 3 METER Montageanvisning Snögaller över entré Montageanvisning Justerbar fotplatta & läktfäste M M Använd bultsats Innehåll: 2 st M10 x 20 + mutter högre upp än att byglarna delvis går under bärläkten. 50 x 4 mm. 2 st i den nedersta läkten och 1 st i den mittersta. 1. Montera fästena enligt monteringsanvisning M MORA Telefax: Fäste 6 Fäste 5 Fäste 4 Fäste 3 Fäste 2 Fäste 1 1 panna 3 pannor 1 panna 3 pannor 2. Montera fäste 1 och 2 med en pannas mellanrum. 1 panna 3. Montera fäste 3 med tre pannors avstånd och fäste 4 en panna från fäste Montera fäste 5 med tre pannors avstånd från fäste 4 och fäste 6 en panna från fäste 5. Montageanvisning M Montageanvisning M För låsbygeln genom de två översta Hållare för släta tak Hållare för takpannor 5. Montera snöräcke av rör eller profildurk enligt monteringsanvisning M eller M Mot taknock SNÖZON ENLIGT BOVERKETS KONSTRUKTIONSREGLER Taklutning 1 1,5 2 2,5 3 3,5 4 4,5 5 5, ,1 8,1 7,3 6, ,9 7,6 6,7 5,9 5,3 4, ,5 7,1 6,1 5,3 4,7 4,3 3,9 Lägg upp grinden mot hållaren och skruva fast låsskenan. Snöräcket är ställbart i höjdled genom att låsskenan kan vändas nedåt. Avstånd underdel av grind till tak får ej överskrida 30 mm. OBS! Dra ej muttrarna så hårt att hållaren deformeras. Mot taknock SNÖZON ENLIGT BOVERKETS KONSTRUKTIONSREGLER Taklutning 1 1,5 2 2,5 3 3,5 4 4,5 5 5, ,1 8,1 7,3 6, ,9 7,6 6,7 5,9 5,3 4, ,5 7,1 6,1 5,3 4,7 4,3 3,9 Haka J-kroken i mellersta av de tre hålen på hållaren. Trä på det bakre profildurkstödet. Placera snöräcket mot stödet. Montera yttre stöd och mutter på J-kroken. Avstånd underdel av profildurk till tak får ej överskrida 30 mm. OBS! Dra ej muttrarna så hårt att hållaren deformeras ,3 7,1 6,3 5,6 5,0 4, ,5 7,6 6,9 Högsta tillåtna avstånd mellan ,3 7,1 6,3 5,6 5,0 4, ,5 7,6 6,9 Högsta tillåtna avstånd mellan snörasskydd i meter, beräknad efter snölastens grundvärde snörasskydd i meter, beräknad efter snölastens grundvärde MORA Telefax: MORA Telefax: M MORA Telefax:

9 MONTERINGSANVISNING RÄNNDALSBESLAG Ränndalsbeslag används för att minimera skador i ränndalen speciellt i snörika område. Monteras som stöd mot linjen med sågade passbitar. Snökrokar i ränndal. Snökrokar används för att hålla kvar snö på taket och därmed förhindra skaor i ränndalar som uppstår när tung blötsnö rasar ner mot takfoten i ränndalen. Montera 2-3 st krokar/m 2 på de takytor som avslutas med passbitar mot ränndalen. 9

10 MONTERINGSANVISNING SKYDDSRÄCKE FÖR TAKLUCKA Montageanvisning Skyddsräcke för taklucka M A. Montera hållarna 1 på aktuell infästning. B. Montera skyddsräckesbågarna i takfallets riktning 2 med de grövre rören mot nock. C. Lås fast bågarna med självborrande skruv 3. I nedre hörnen används M8 x 80 mm 4. I övre hållarna används M8 x 50 mm Nock mm mm 1 4 Hållare för takpannor Hållare för släta tak MORA Telefax: M

11 INFORMATION TAKSÄKERHET Vid beställning av taksäkerhet uppge val av underlagstak, läktdimension samt antal sammanhängande längder. Uppge även modell av takpanna. Nock och takfotsäcke, Snörasskydd, Skyddsräcke till taklucka och Takbrygga levereras komplett med fotplatta eller bärläktsfäste. Fotplatta Fotplattan kan användas vid underlagstak av råspont min 17 mm eller plywood min 12 mm. Fotplattan monteras med skruv från ovansidan. Tillverkas av varmförzinkat stål. Obs! Konsollen är justerbar! Passar till: Palema, Exklusiv, Hansa, Tvilling. Fotplatta Carisma Krävs en st förborrad artikel C733.. per infästning. Kan även användas till Piano. Bärläktsfäste Används vid lätta undertak (ex plast, board) Bärläkt min 45x70 mm. Bärläktsfästet placeras över 3 bärläkter och fixeras med spik. Fästet tillverkas av varmförzinkat stål. Passar till: Palema, Exklusiv, Hansa, Tvilling. Ingående komponenter Snörasskyd Entré, Snörasskydd, Nock- &Takfotsräcke, Takbrygga Artnr Benämning Snöraskydd Entré Snörasskydd Nock- & Takfotsräcke Takbrygga 1316xx Snörasskydd 3-rörsgrind, 3m X X Bult/skarv 4st M10x20+mutter X X 1359xx Låsbygel X X 1348xx Fotplatta 1 o 2-kupig betong+ Hansa+ Tvilling X X X X Skruvar fotplatta 10 st 6,0x35 mm X X X X C1348xx Fotplatta inkl skruv Carisma X X X X 1346xx Bärläktsfäste 2-kupig betong X X X X 1344xx Bärläktsfäste 1-kupig betong X X X X 1310xx Rör L=3000 mm X Bult/skarv 5 st M8x40+muttrar galvade X 1308xx Låssats rör X 1330xx Takbrygga prof.durk 2,4m X 1329xx Takbrygga prof.durk 1,2m X 1343xx Stag brygga 1st/sträcka X 1369xx Överdel takbrygga X 11

12 PRODUKTBLAD/MONTERINGSANVISNING TAKSTEG KOPPLADE Benders kopplade steg är ett enkelt sätt att ta sig från takfot till nock. Det kopplade steget är godkänt enligt EN (takstegar) för att användas på hus med fasadhöjd från 4 meter och uppåt. Det kopplade steget är testat och godkänt att koppla livlinan direkt i steget. Längst upp monteras en skena för att säkerställa hållfastheten. Kopplade steg för oberoende längd. Snabb och lätt montering. Används till fasadhöjd över 4 meter. Certifierad enligt EN Monteras med infästningsskena.. Maximal taklutning 65o vid brantare taklutning rekommenderas fast takstege. Artikelnummer Bender Taksteg kopplade för 1-kup betongpanna 25 mm läkt: för 1-kup betongpanna 45 mm läkt: för 2-kup betongpanna 25 mm läkt: för 2-kup betongpanna 45 mm läkt: för Carisma betongpanna 25 mm läkt: Infästningsskena för Hansa falsat lertegel 25 mm läkt: H802.. för Hansa falsat lertegel 45 mm läkt: H809.. fär Tvilling falsat lertegel 25/45 mm läkt L825.. Infästningsskena komplett S125T: Fakta Material: Förzinkat stål Yta: Pulverlackerad Färg: Svart (20), tegelröd (24) och galvad (90) Vikt: 1,58 kg (infästningsskena 2,56 kg) Antal/kartong: 6 st (1-kup betong) 6 st (2-kup betong) 6 st (Hansa lertegel) 8 st (Tvilling lertegel) 1 st (infästningsskena) Antal/pall: 84 st (1-kup betong) 84 st (2-kup betong) 84 st (Hansa lertegel) 128 st (Tvilling lertegel) 50 st (infästningsskena) Taksteg kopplade 12

13 1. Kontrollera bärläktens kvalitet, hållfasthet och infästningspunkt. Traditionellt undertak av råspont, papp, ströläkt 25 x 25 mm och bärläkt 25 x 38 mm. Lätt undertak med 45 x 70 mm läkt. Se till att undertaket har lite nedhäng mellan takstolarna.. 2. Börja montage nerifrån. Bärläktstegets byglar häktas över takpannans överkant och under bär läkten. Taggade spröten förs in i under liggande steg. För bärläkt 25 mm använd bärläktssteg med bygel öppning 44 mm. För bärläkt 45 mm använd bärläktsteg med bygel öppning 65 mm. 3. Montera ett bärläktsteg på varje pannrad. Bärlätstegen skall monteras i rak linje nerifrån och upp. 4. Längst upp monteras skena i vilken översta steget hängs fast. Se bild nedan. 13

14 PRODUKTBLAD/MONTERINGSANVISNING SNÖGLIDHINDER Benders snöglidhinder förhindrar snö från att rasa ner från taket vid entré, altan, garageinfart m m. Snödglidhinder bör monteras obrutet längs hela takfallets längd. Detta för att inte infästningarna skall överbelastas vid snöras från större takyta än vad snöglidhindret avser. Snöglidhindret går snabbt och lätt att montera. Konsollen låser smidigt fast räcket med hjälp av en låsklämma, och räckets korta längd gör det mycket lätthanterligt. Räcket är enkelt att förlänga utan extra kopplingslås, rörförminskningen gör att sammankopplingen blir lätt, bara tryck ihop. Övre takpannan bör jackas ur för att säkerställa tätheten. På Hansa och Tvilling måste falsar på pannans ovansida slipas ur. Bild 1. Snöglidhinder med konsoll. 6,5 x 38 mm skruvar Infästningsbräda 25 x 120 mm (samma höjd som bärläkt) Avstånd mellan konsoler hämtas ur tabell med avseende på snözon och taklutning. Vid korta sträckor upp till ca 3 m rekomenderas 60 cm avstånd. Bild 6. Montering av konsoll sker i takpannans dal. Monteras på hus med fasadhöjd under 4 m. Snöglidhindret är ej godkänt som livlinefäste. Bild 2. Konsoll + räcke. ca mm Bild 3. Se till att räcket ligger så långt ner i konsollen som möjligt. Bild 7. Se till att nedre delen av konsollen ligger kant i kant med takpannan. Bild 4. Låsklämman vikes över och slås ner med mjuk klubba i hålet där den låser. Se till att det låser ordentligt. (För att öppna används enklast mejsel.) Bild 5. Räcket kopplas ihop med föregående räcke med hjälp av kopplingsänden. Artikelnummer Snöglidhinder, 1 meter Konsoll för snöglidhinder Universal (ej Tvilling) Konsoll för snöglidhinder för Tvilling Fakta Material: Varmförzinkad plåt Yta: Polyester Färg: Svart (20), tegelröd (24) och galvat (90) Vikt: Snöglidhinder 1,48 kg Konsoll 1,38 kg Antal/pall: Snöglidhinder 324 st Konsoll 288 st 14

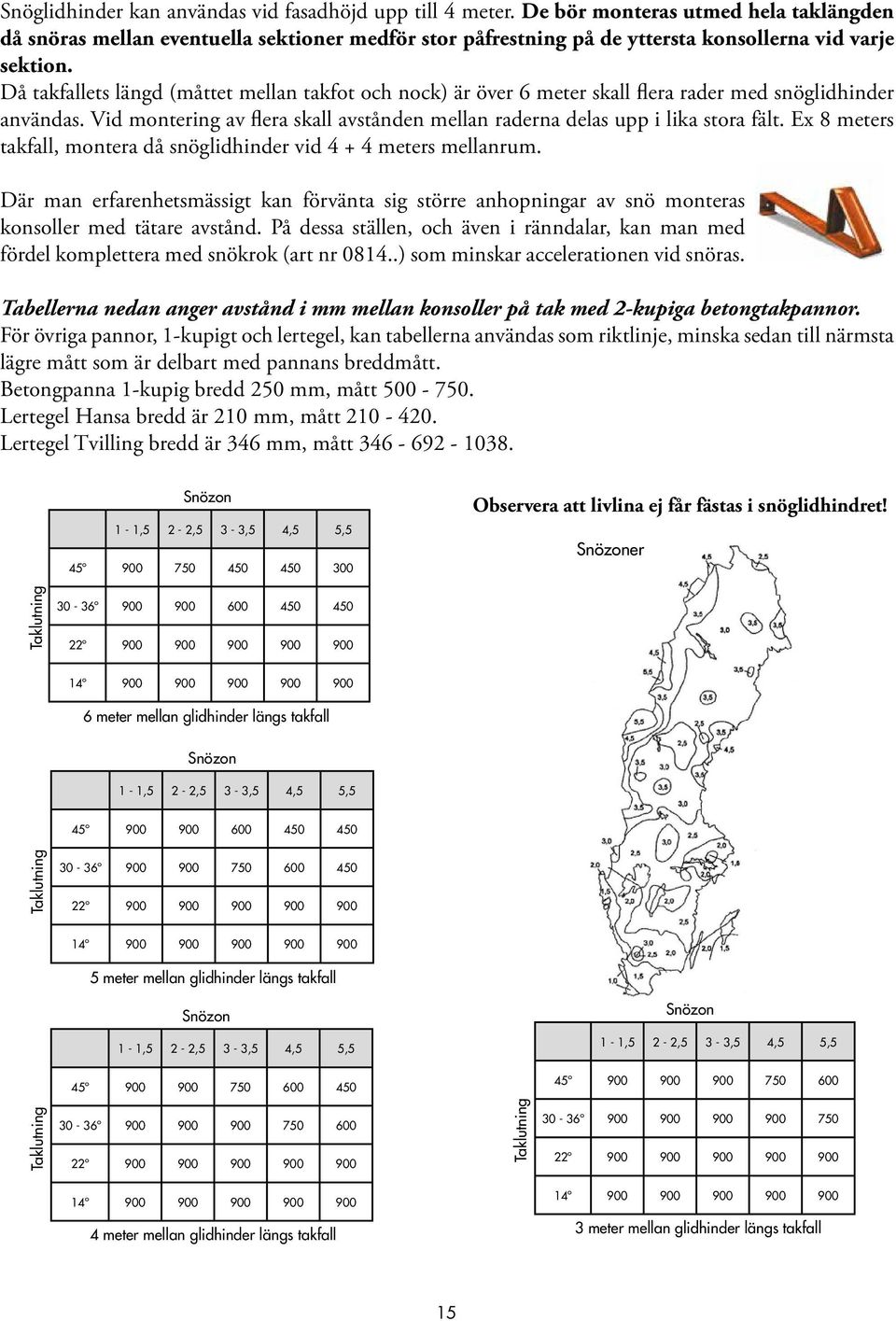

15 Snöglidhinder kan användas vid fasadhöjd upp till 4 meter. De bör monteras utmed hela taklängden då snöras mellan eventuella sektioner medför stor påfrestning på de yttersta konsollerna vid varje sektion. Då takfallets längd (måttet mellan takfot och nock) är över 6 meter skall flera rader med snöglidhinder användas. Vid montering av flera skall avstånden mellan raderna delas upp i lika stora fält. Ex 8 meters takfall, montera då snöglidhinder vid meters mellanrum. Där man erfarenhetsmässigt kan förvänta sig större anhopningar av snö monteras konsoller med tätare avstånd. På dessa ställen, och även i ränndalar, kan man med fördel komplettera med snökrok (art nr ) som minskar accelerationen vid snöras. Tabellerna nedan anger avstånd i mm mellan konsoller på tak med 2-kupiga betongtakpannor. För övriga pannor, 1-kupigt och lertegel, kan tabellerna användas som riktlinje, minska sedan till närmsta lägre mått som är delbart med pannans breddmått. Betongpanna 1-kupig bredd 250 mm, mått Lertegel Hansa bredd är 210 mm, mått Lertegel Tvilling bredd är 346 mm, mått Snözon 1-1,5 2-2,5 3-3,5 4,5 5,5 45º Observera att livlina ej får fästas i snöglidhindret! Snözoner Taklutning 30-36º º º meter mellan glidhinder längs takfall Snözon 1-1,5 2-2,5 3-3,5 4,5 5,5 45º Taklutning 30-36º º º meter mellan glidhinder längs takfall Snözon Snözon 1-1,5 2-2,5 3-3,5 4,5 5,5 1-1,5 2-2,5 3-3,5 4,5 5,5 45º º Taklutning 30-36º º Taklutning 30-36º º º º meter mellan glidhinder längs takfall 3 meter mellan glidhinder längs takfall 15

16 Stolt sponsor av: HUVUDKONTOR Benders Sverige AB Box Kvänum Besöksadress: Edsvära Tel: Fax: E-post: Hemsida: BENDERS / SE / Rolf / Återförsäljare:
