DJUPSTAPLINGSSTÄLL P90
|
|
- Ida Fredriksson
- för 7 år sedan
- Visningar:
Transkript
1 BRUKS- OCH MONTAGEANVISNING FÖR DJUPSTAPLINGSSTÄLL P90 Läs noga igenom denna bruksanvisning innan djupstaplingsstället tas i drift samt använd informationen kontinuerligt under ställets hela driftstid
2 Tack för att Ni valt djupstaplingsställ från Constructor. Det är av största vikt att Ni följer instruktionerna i denna manual om Ert ställage skall uppfylla Era önskemål och följa rådande standard. Meningen med denna bruks- och montageanvisning är att informera Er lagerpersonal och ledning om djupstapling och dess risker samt hur dessa kan undvikas. Utifall Ni har några frågor, är Ni alltid välkommen att ringa Constructor Sverige AB för ytterligare information. Säkerhet för djupstaplingsställ är bäst garanterad genom regelbundna besiktningar och underhåll. Varje enskilt block i en installation skall vara försett med minst en belastningsskylt. Denna skall visa tillåten pall och sektionslast samt leverantörens kontaktuppgifter. INNEHÅLLSFÖRTECKNING - Teknisk beskrivning sid - Montageanvisning sid -5 - Detaljer sid 6 - Produktsäkerhet/kontroll sid 7 - De viktigaste kontrollpunkterna sid 8 - Några viktiga max. mått sid 8 - Exempel på protokoll sid 9 Teknisk beskrivning Anläggningsmått och stagens placering är alltid beroende på ställagets specifikation och visas här enbart som ett exempel. Djupstaplingsdimensioner i mm. Front Bilderna visar en typanläggning sedd framifrån. Minsta antal sektioner från vänster till höger är tre. Maximalt djup på anläggningen är 1.500mm. Maximal höjd på anläggningen är 1.000mm. Maximal lasthöjd 000mm. Montage får endast ske på betonggolv.
3 Montageanvisning Gavel montage Lägg stolparna med öppningarna mot varandra. Montera horisontal- och diagonalstagen med start i :e hålet (114mm) från botten. (se staganvisningen nedan). Därefter monteras fotplattorna i nedre hålet (14mm). Använd skruv M10x65 mm och mutter M10. Se till att alla bultar är ordentligt åtdragna Montage av konsol och bärskena. Bilden visar den andra stolpen och följande bakåt Längst fram och längst bak i en gavelsida står alltid en komplett gavel. Däremellan kan, beroende på anläggningens djup, flera gavlar och/eller fristående stolpar monteras. Gavlar och bärskenor monteras enligt mått på anläggningsritningen. När gavlarna är monterade placeras de liggande tillsammans med ev. lösa stolpar på ett underlag så att konsoler och bärskenor kan monteras. OBS. Den första konsolen i varje rad låses fast med en M8x5mm bult, bricka och M8 mutter. Övriga konsoler låses med en balkspärr (se bild ovan). När allt är hopskruvat reses gavelsidan med en truck och placeras på rätt plats i anläggningen. Distansbalkar monteras på toppen och i ryggen. Därefter monteras toppstagning och ryggstagning. Bilden visar en typanläggning sedd från sidan. Varje fot bultas i betonggolvet med 1st. expanderbult. Fot med ryggstagsinfästning fästs med st. expanderbult
4 Ryggstagning Ryggstagen placeras enligt anläggningsritningen och spänner alltid över två sektioner. Staget består av ryggstag och ryggstagsnonie. I sektioner med ryggstag skall alltid distansbalk monteras mellan stagen i höjdled. Golvmonterat pallstopp skall alltid monteras i stagade sektioner. Hur många och vilka sektioner som skall stagas framgår av anläggningsritningen. Om nivån på bärskenan kommer i konflikt med placeringen av ryggstaget flyttas ryggstagets infästningspunkter till närmast möjliga placering. Ryggstag Distansbalk/ genomskjutningsskydd Ryggstag Ryggstagen fästs med M10x5 bult och mutter samt en bricka på insidan av stolpen för att kompensera hakhålets storlek Ryggstagssektion sedd bakifrån i en typanläggning. Pallstopp golvmonterat Anläggningsritning med exempel på ryggstagsplacering. 4
5 Toppstagning Toppstagen placeras alltid över två sektioner och i samma sektioner som ryggstagen. En stagsektion består av rader med toppvinklar, som ligger i djupled och fästs i distansbalkarna, samt av toppstag och toppstagsnonier. Stagens ändar fästs i hålen i vinkeljärnen med M10x5 bult, bricka och mutter. 1 Toppstag 1 Toppvinkel Extra stagkryss i första sektionen Distansbalk topp Hakad och skruvad med st. M8x5 bult, mutter och M10 bricka Alt. längder skruvas med 4st. M8x5 bult, mutter och M10 bricka I varje toppstagsektion, längst bak till vänster, placeras alltid ett extra stagkryss som för över krafter från stolpraden i mitten till ryggstagningen. Beroende på belastning kan vissa av stagen gå omlott i djupled inom sektionen. Bilderna visar toppstagning sedd ovanifrån i en typanläggning. För exakt placering av toppstag se anläggningsritningen. 5
6 Detaljer Skarv av bärskena Montage av instyrning Pallstopp golvmonterat Pallstopp vid bärskena * * st.expansionsbult * M10x5 Bult, mutter och bricka Montage av stolpskydd och styrskena Styrskenan fästs fram i stolpskyddet och längst bak i en fästvinkel. Dubbelsidiga styrskenor kläms fast på båda sidor av stolparna med genomgående bult genom skenorna. Skruvarna placeras så nära stolparna som möjligt. Enkelsidig styrskena fästs med vinklar på varje stolpe. 6
7 Produktsäkerhet och produktansvar När ni köper Djupstapling P90 av Constructor direkt eller av Constructor auktoriserad återförsäljare har Constructor produktansvar under 10 år. Produktansvaret omfattar tillverkningsfel och produktens goda bestånd i säkerhetsfrågor. Detta innebär att de på belastningsskylt angivna prestanda gäller vid normal hantering förutsatt att anvisningarna följs i övrigt. Försäljning till tredje man (beg försäljning) Observera att vid försäljning till tredje man upphör Constructors produktansvar (undantaget fabrikationsfel). Det totala installationsansvaret övergår till den som sålt installationen och det är hans skyldighet att förse slutförbrukaren med erforderligt installationsmaterial i form av belastningsdata, monteringsbeskrivning och liknande dokumentation som beskrivs i denna bruksanvisning. Om ras eller annan icke önskvärd händelse inträffar vid en installation försåld av begagnathandlare eller direkt av tidigare ägare, åvilar produktansvaret densamma. Kontroll av Djupstaplingsställ P90 Djupstaplingsställets säkerhet påverkas genom regelbundna kontroller. De som använder djupstaplingen, arbetsledningen, skyddsombudet, m fl., bör medverka till att följande kontroller blir utförda: Montagekontroll: Innan djupstaplingsstället tas i bruk, skall monteringen kontrolleras enligt anläggningsritningen och anvisningarna i denna bruksanvisning. Fortlöpande kontroll: Djupstaplingen skall fortlöpande kontrolleras vad gäller säkringar, påkörningsskador, etc., som kan påverka ställets hållfasthet och stabilitet. Periodisk kontroll: Minst var 1:e månad skall djupstaplingsstället kontrolleras för att se om det överensstämmer med denna bruksanvisning. Förnyad kontroll: Förnyad kontroll skall alltid utföras i samband med omflyttning av bärnivåer eller annan ombyggnation. Tag kontakt med er lokala försäljningsrepresentant. Beställaren eller användaren svarar för att ovannämnda kontroller blir utförda. Vid reparation av djupstaplingsställ skall bärande delar som skadats bytas ut. Annan utrustning kan repareras. Säkerhetsfrågor Öka säkerheten i er lagerhantering genom att förebygga riskerna innan tillbud uppstår. Använd bruksanvisningen och kartlägg när och var problem kan uppstå gör en säkerhetsbedömning åtgärda enligt anvisningarna kontrollera regelbundet Med hänsyn till säkerheten är det viktigt att ställen alltid monteras enligt de anvisningar som anges i denna bruksanvisning. Ställen skall kontrolleras i samband med monteringen och genom periodisk kontroll därefter. Ett viktigt led i strävan mot största möjliga säkerhet är att djupstaplingsställen kompletteras med påkörningsskydd, pallstopp, etc. Vid montage av djupstaplingsställ är det av stor vikt att beakta följande punkter: Djupstaplingsställen skall vara förankrade i betonggolv. Främre bärkonsolen skall vara säkrade till respektive stolpe med skruv, bricka och mutter. Belastningsskyltar skall placeras på väl synliga platser och det är arbetsledningens uppgift att se till att de efterföljs. Ett djupstaplingsställs tekniska säkerhet garanteras bäst genom regelbundna kontroller. 7
8 De viktigaste kontrollpunkterna Hjälp till att göra er arbetsplats säker genom att påpeka de vanligast felen. Kontrollera spänningen på topp och ryggstag. Förhindra att gods kan falla ner. Placera lastpallarna rätt och använd inga trasiga pallar. Överbelasta inte bärskenorna. Kontrollera att lasten inte överstiger angiven lastkapacitet och att den är rätt placerad. Kontrollera att bärkonsolen låses fast av säkerhetsspärren Kontrollera att anläggningsskylt med last kapacitet finns Kontrollera att första bärkonsolen på varje nivå är säkrad med skruv, bricka och mutter. Kontrollera och byt ut om stolpar är påkörda och böjda mer än mm/m. Betonggolvet måste vara plant, helt och anpassat till belastningen. Kontrollera böjda gavelstag och rikta eller byt ut vid behov. Skydda truckgångarna med påkörningsskydd och styrskenor som leder trucken rätt och medverkar till exakt, smidig och säker in- och utlastning Några viktiga max. mått att tänka på vid kontroll av ställage. Avvikelser skall åtgärdas. Lutning Krokiga stolpar, sidled Tillåten krokighet: stolphöjd/00 men max. 5mm Riktning relativt lodlinje max mm/m Obelastat ställage. (Max 6mm/m belastat ställage). Krokiga stolpar, djupled Stolpens förlängningslinje, sidled Gavelstag Stolpens förlängningslinje, djupled Stagen kan riktas 8

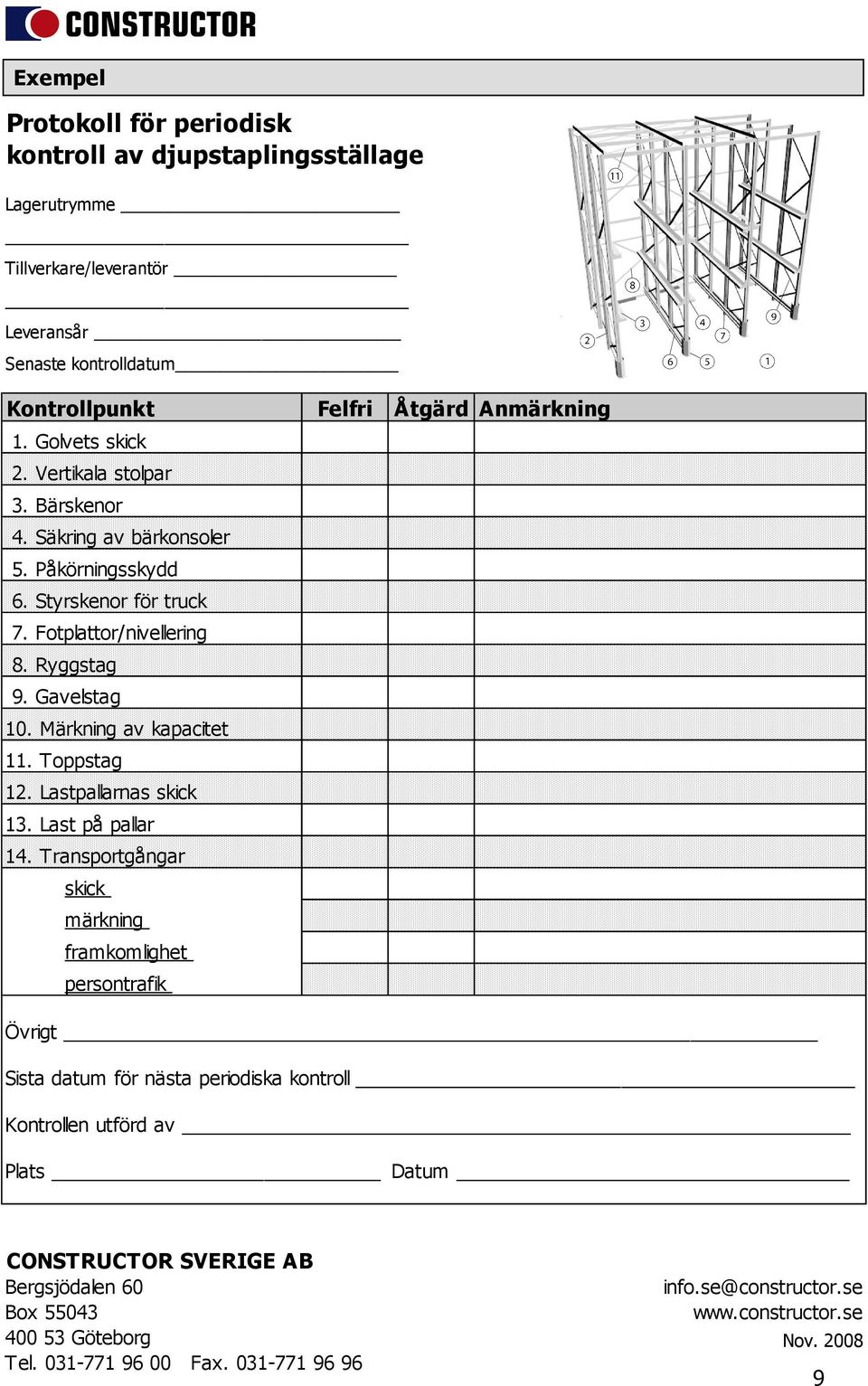

9 Exempel Protokoll för periodisk kontroll av djupstaplingsställage Lagerutrymme Tillverkare/leverantör Leveransår Senaste kontrolldatum Kontrollpunkt Felfri Åtgärd Anmärkning 1. Golvets skick. Vertikala stolpar. Bärskenor 4. Säkring av bärkonsoler 5. Påkörningsskydd 6. Styrskenor för truck 7. Fotplattor/nivellering 8. Ryggstag 9. Gavelstag 10. Märkning av kapacitet 11. Toppstag 1. Lastpallarnas skick 1. Last på pallar 14. Transportgångar skick märkning framkomlighet persontrafik Övrigt Sista datum för nästa periodiska kontroll Kontrollen utförd av Plats Datum CONSTRUCTOR SVERIGE AB Bergsjödalen 60 Box Göteborg Tel Fax info.se@constructor.se Nov
