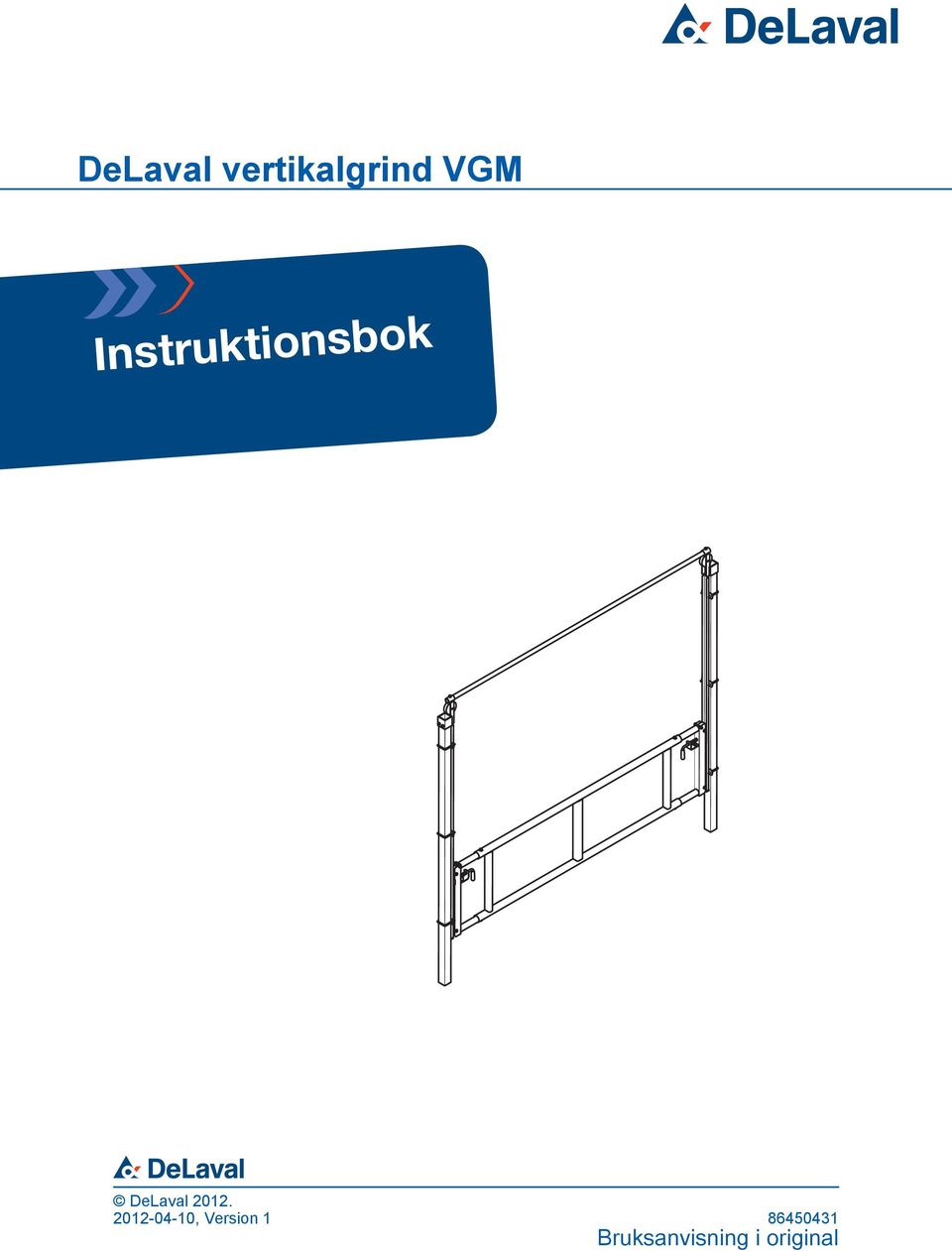

1 Instruktionsbok , Version Bruksanvisning i original

2

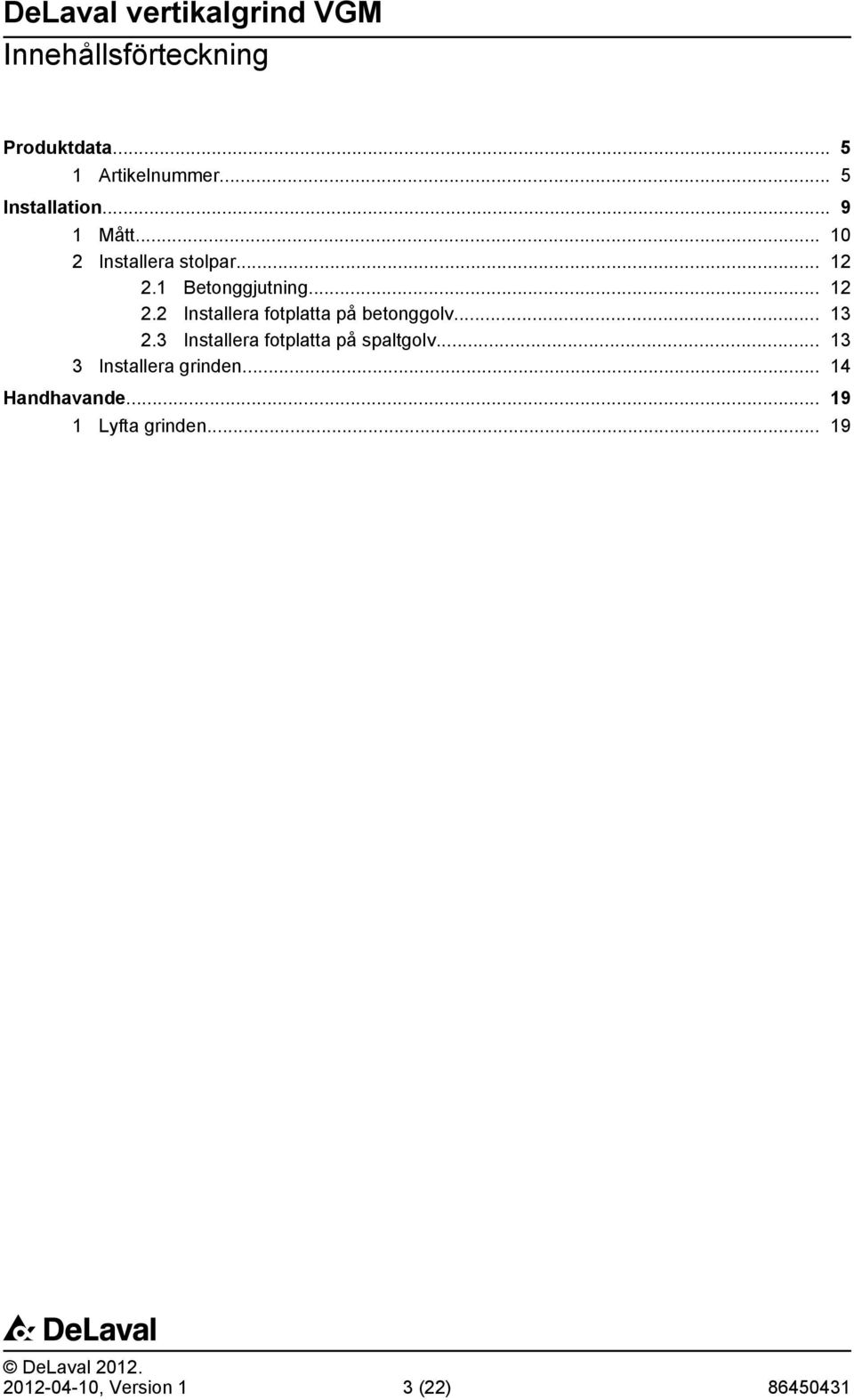

3 Innehållsförteckning Produktdata Artikelnummer... 5 Installation Mått Installera stolpar Betonggjutning Installera fotplatta på betonggolv Installera fotplatta på spaltgolv Installera grinden Handhavande Lyfta grinden , Version 1 3 (22)

4 Innehållsförteckning , Version 1 4 (22)

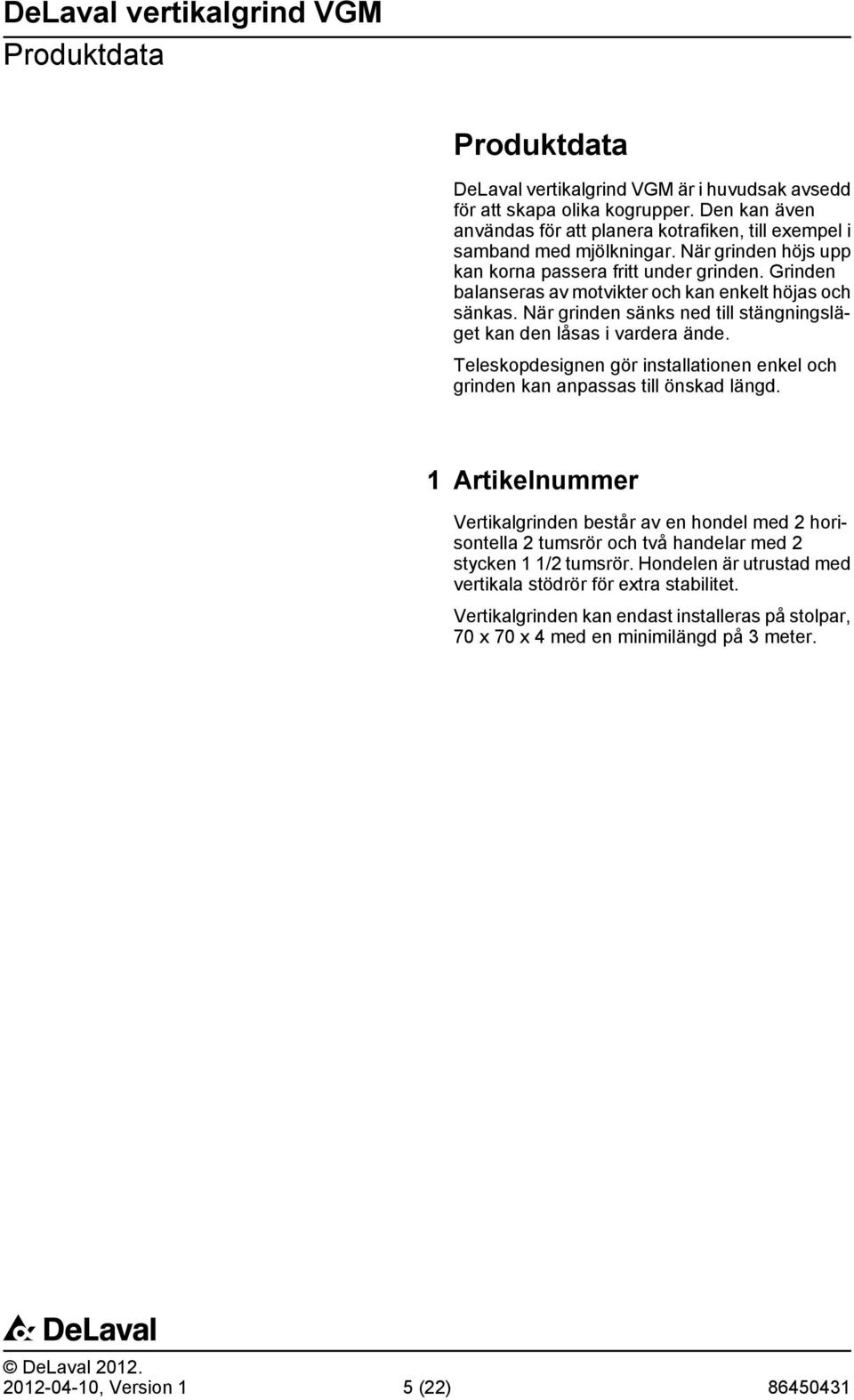

5 Produktdata Produktdata DeLaval vertikalgrind VGM är i huvudsak avsedd för att skapa olika kogrupper. Den kan även användas för att planera kotrafiken, till exempel i samband med mjölkningar. När grinden höjs upp kan korna passera fritt under grinden. Grinden balanseras av motvikter och kan enkelt höjas och sänkas. När grinden sänks ned till stängningsläget kan den låsas i vardera ände. Teleskopdesignen gör installationen enkel och grinden kan anpassas till önskad längd. 1 Artikelnummer Vertikalgrinden består av en hondel med 2 horisontella 2 tumsrör och två handelar med 2 stycken 1 1/2 tumsrör. Hondelen är utrustad med vertikala stödrör för extra stabilitet. Vertikalgrinden kan endast installeras på stolpar, 70 x 70 x 4 med en minimilängd på 3 meter , Version 1 5 (22)

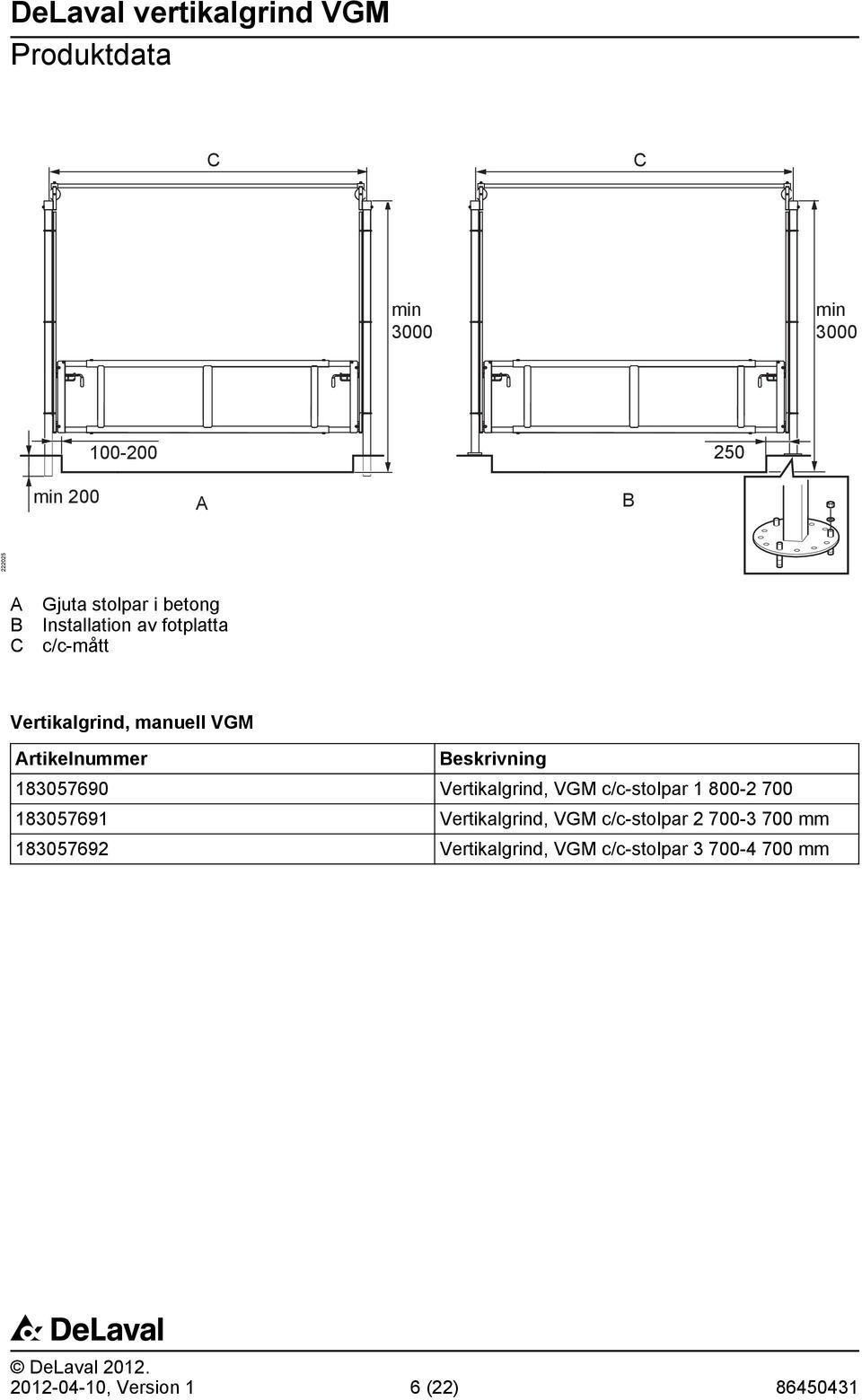

6 Produktdata C C min 3000 min min 200 A B A B C Gjuta stolpar i betong Installation av fotplatta c/c-mått Vertikalgrind, manuell VGM Artikelnummer Beskrivning Vertikalgrind, VGM c/c-stolpar Vertikalgrind, VGM c/c-stolpar mm Vertikalgrind, VGM c/c-stolpar mm , Version 1 6 (22)

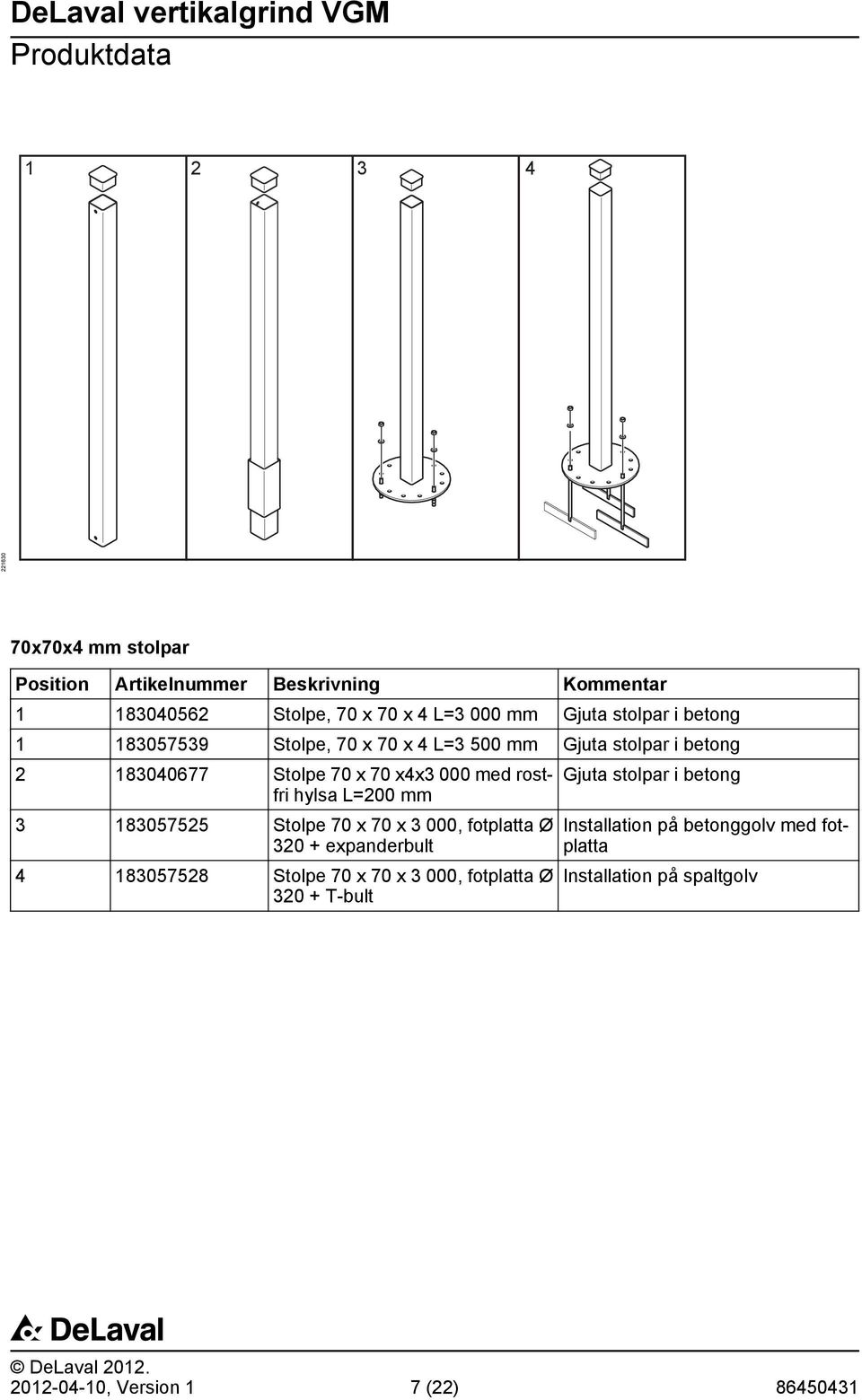

7 Produktdata x70x4 mm stolpar Position Artikelnummer Beskrivning Kommentar Stolpe, 70 x 70 x 4 L=3 000 mm Gjuta stolpar i betong Stolpe, 70 x 70 x 4 L=3 500 mm Gjuta stolpar i betong Stolpe 70 x 70 x4x3 000 med rostfri hylsa L=200 mm Stolpe 70 x 70 x 3 000, fotplatta Ø expanderbult Stolpe 70 x 70 x 3 000, fotplatta Ø T-bult Gjuta stolpar i betong Installation på betonggolv med fotplatta Installation på spaltgolv , Version 1 7 (22)

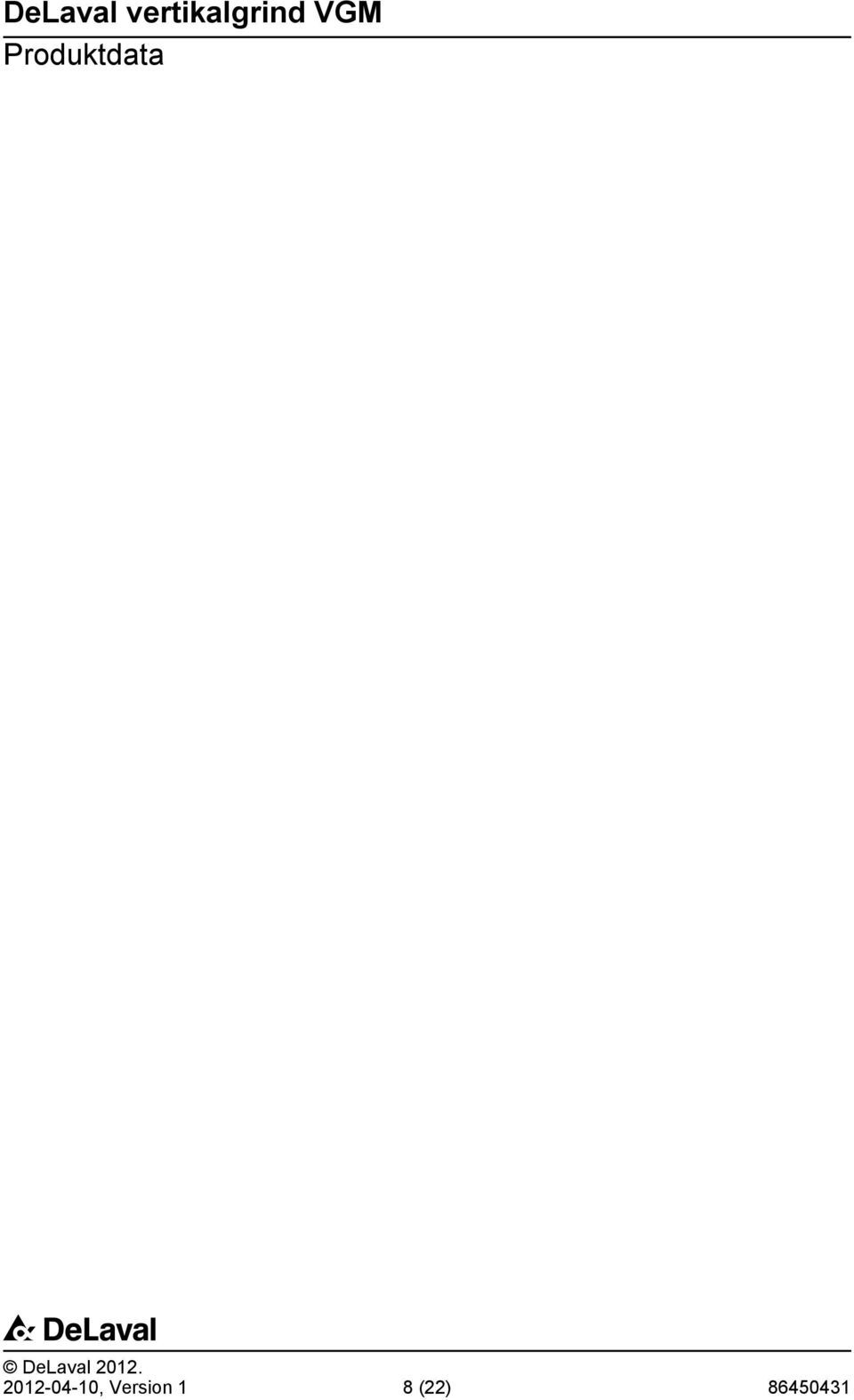

8 Produktdata , Version 1 8 (22)

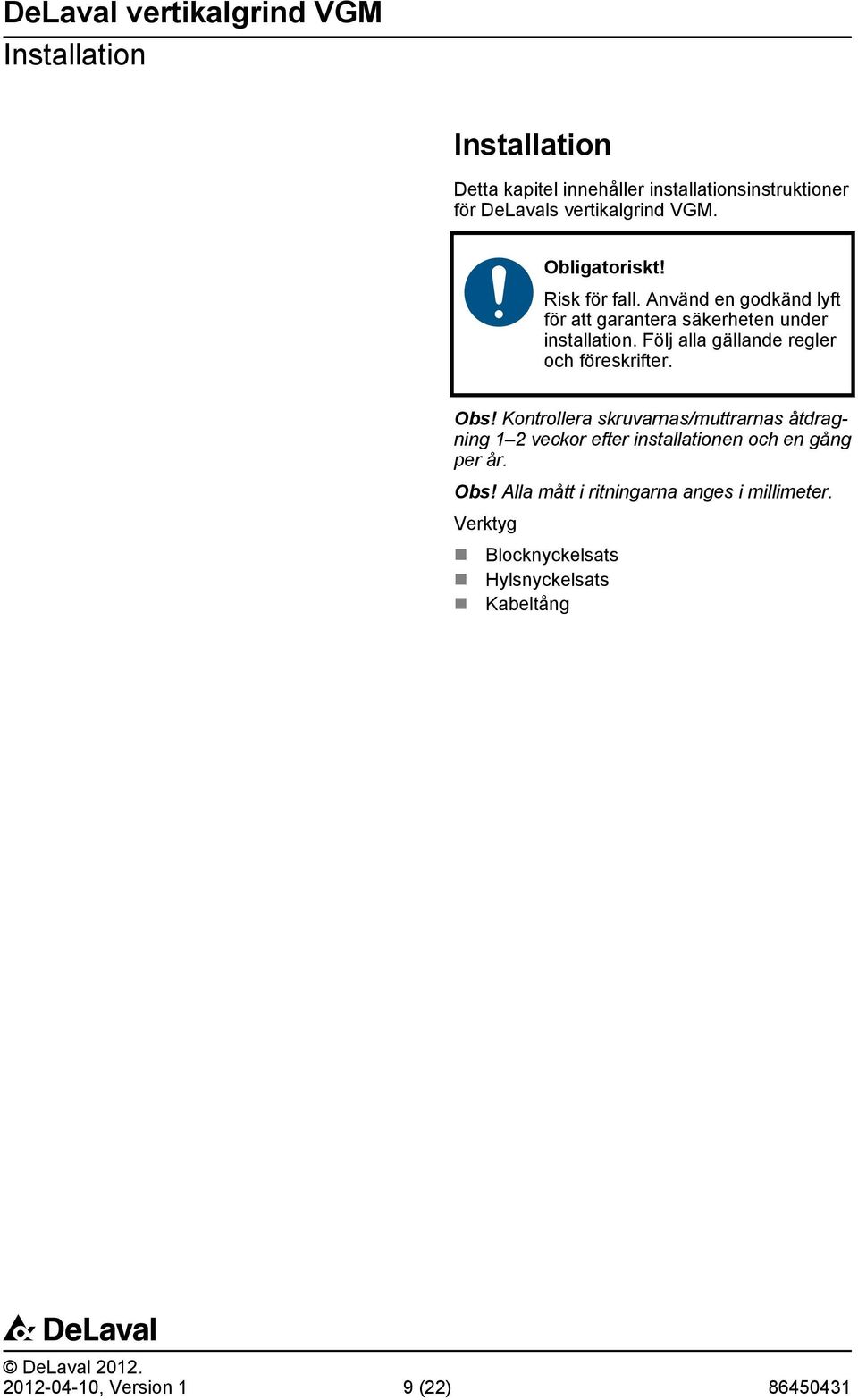

9 Installation Installation Detta kapitel innehåller installationsinstruktioner för DeLavals vertikalgrind VGM. Obligatoriskt! Risk för fall. Använd en godkänd lyft för att garantera säkerheten under installation. Följ alla gällande regler och föreskrifter. Obs! Kontrollera skruvarnas/muttrarnas åtdragning 1 2 veckor efter installationen och en gång per år. Obs! Alla mått i ritningarna anges i millimeter. Verktyg Blocknyckelsats Hylsnyckelsats Kabeltång , Version 1 9 (22)

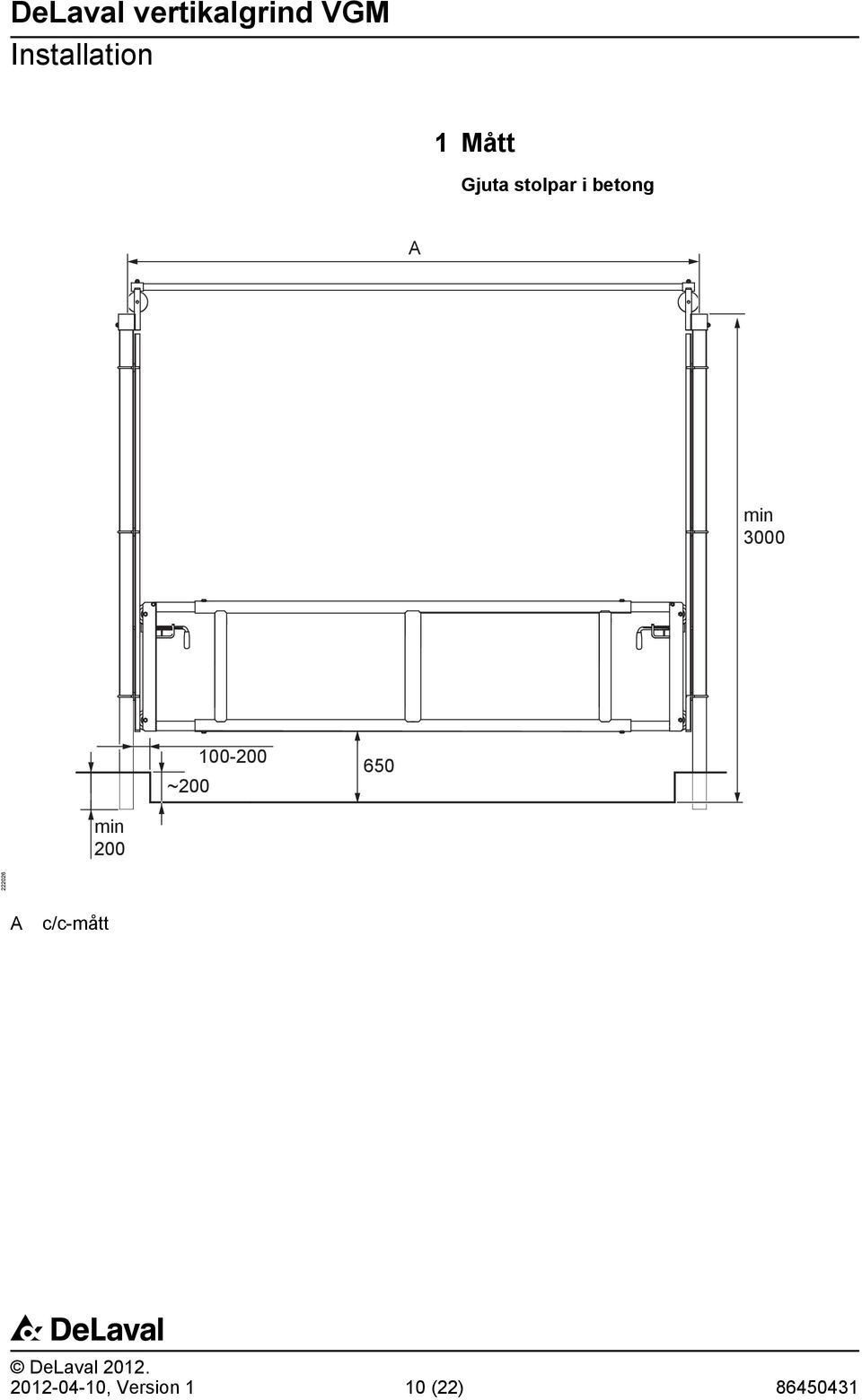

10 Installation 1 Mått Gjuta stolpar i betong A min 3000 ~ min A c/c-mått , Version 1 10 (22)

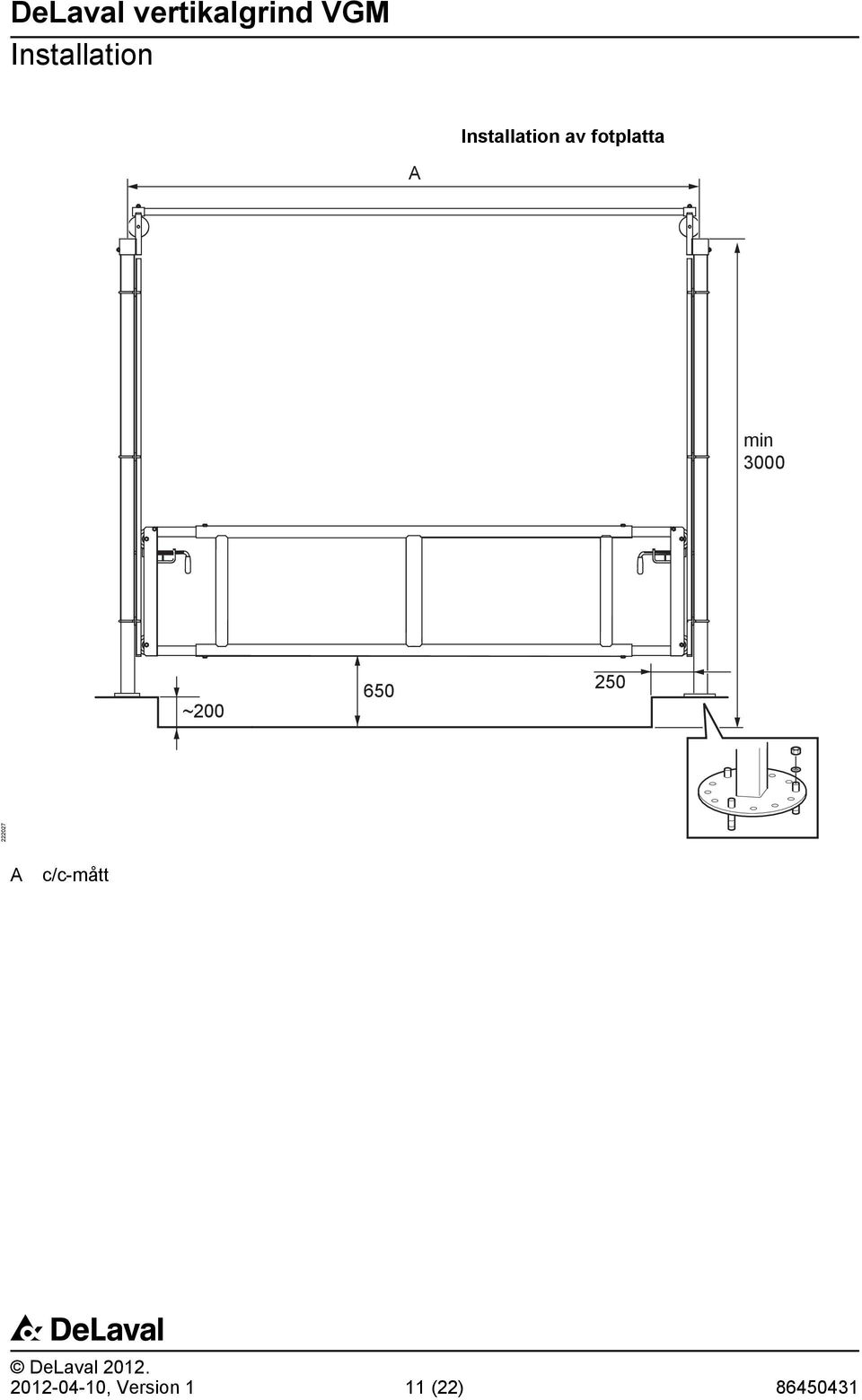

11 Installation Installation av fotplatta A min 3000 ~ A c/c-mått , Version 1 11 (22)

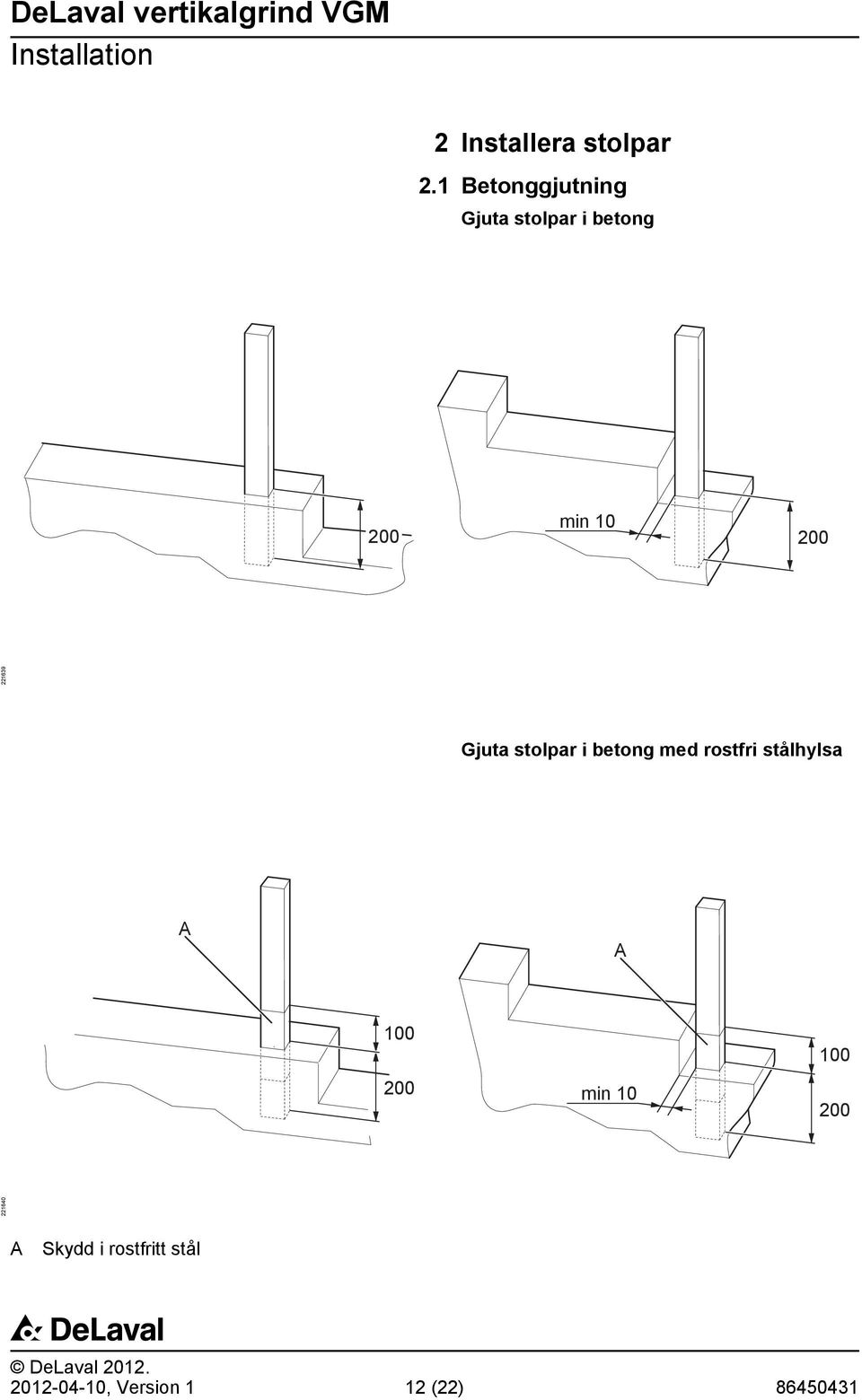

12 Installation 2 Installera stolpar 2.1 Betonggjutning Gjuta stolpar i betong min Gjuta stolpar i betong med rostfri stålhylsa A A min A Skydd i rostfritt stål , Version 1 12 (22)

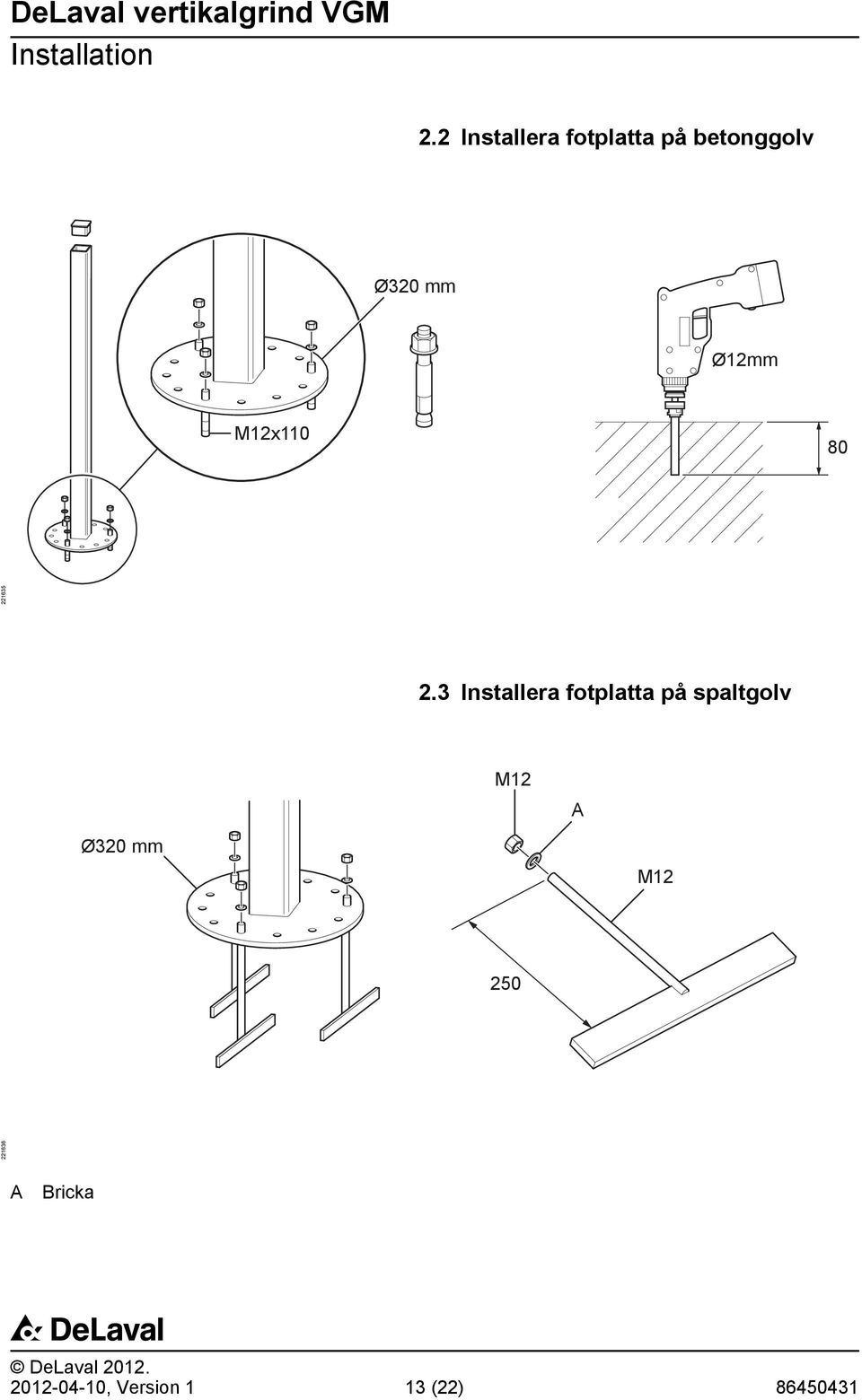

13 Installation 2.2 Installera fotplatta på betonggolv Ø320 mm Ø12mm M12x Installera fotplatta på spaltgolv M12 A Ø320 mm M A Bricka , Version 1 13 (22)

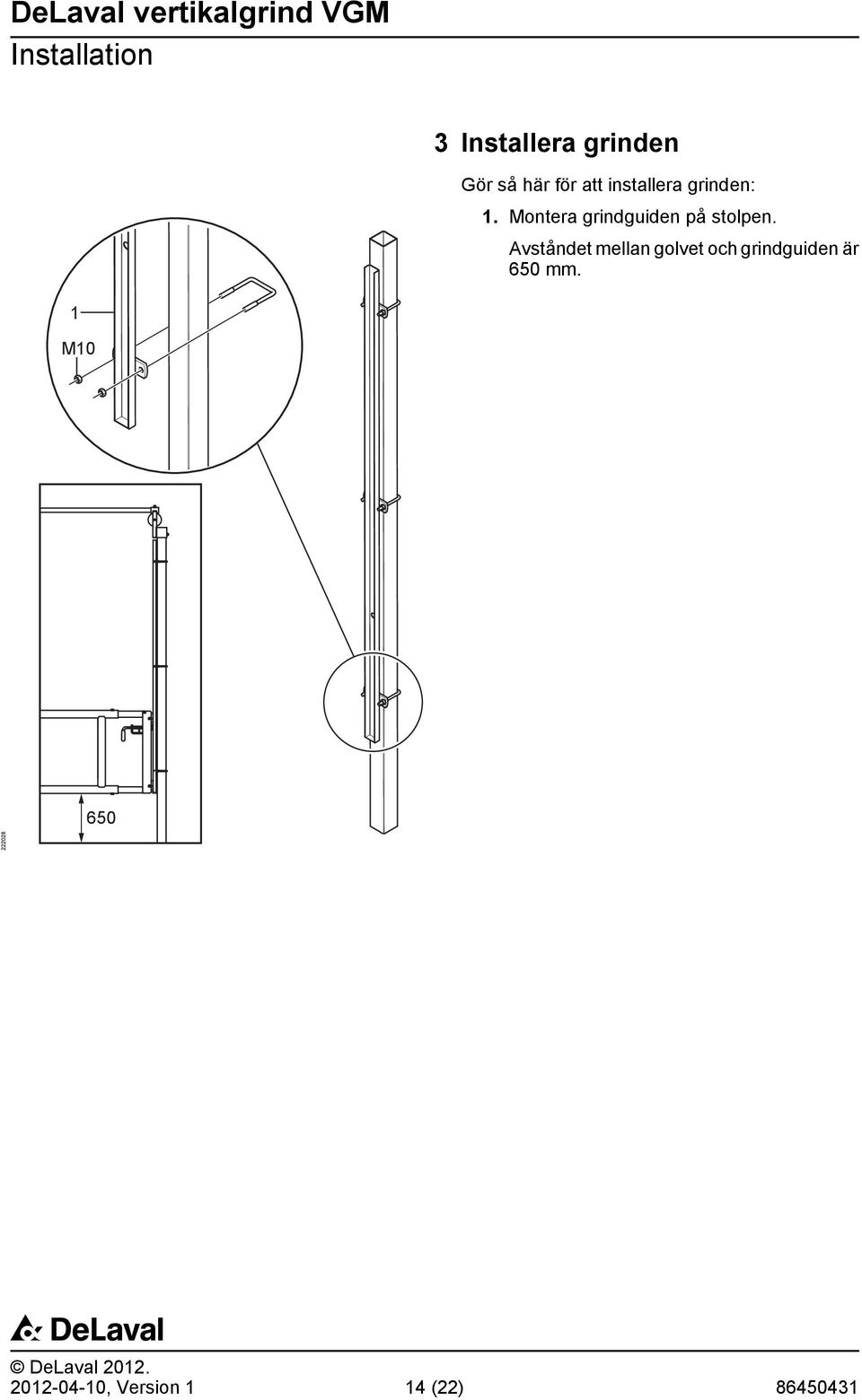

14 Installation 3 Installera grinden Gör så här för att installera grinden: 1. Montera grindguiden på stolpen. Avståndet mellan golvet och grindguiden är 650 mm. 1 M , Version 1 14 (22)

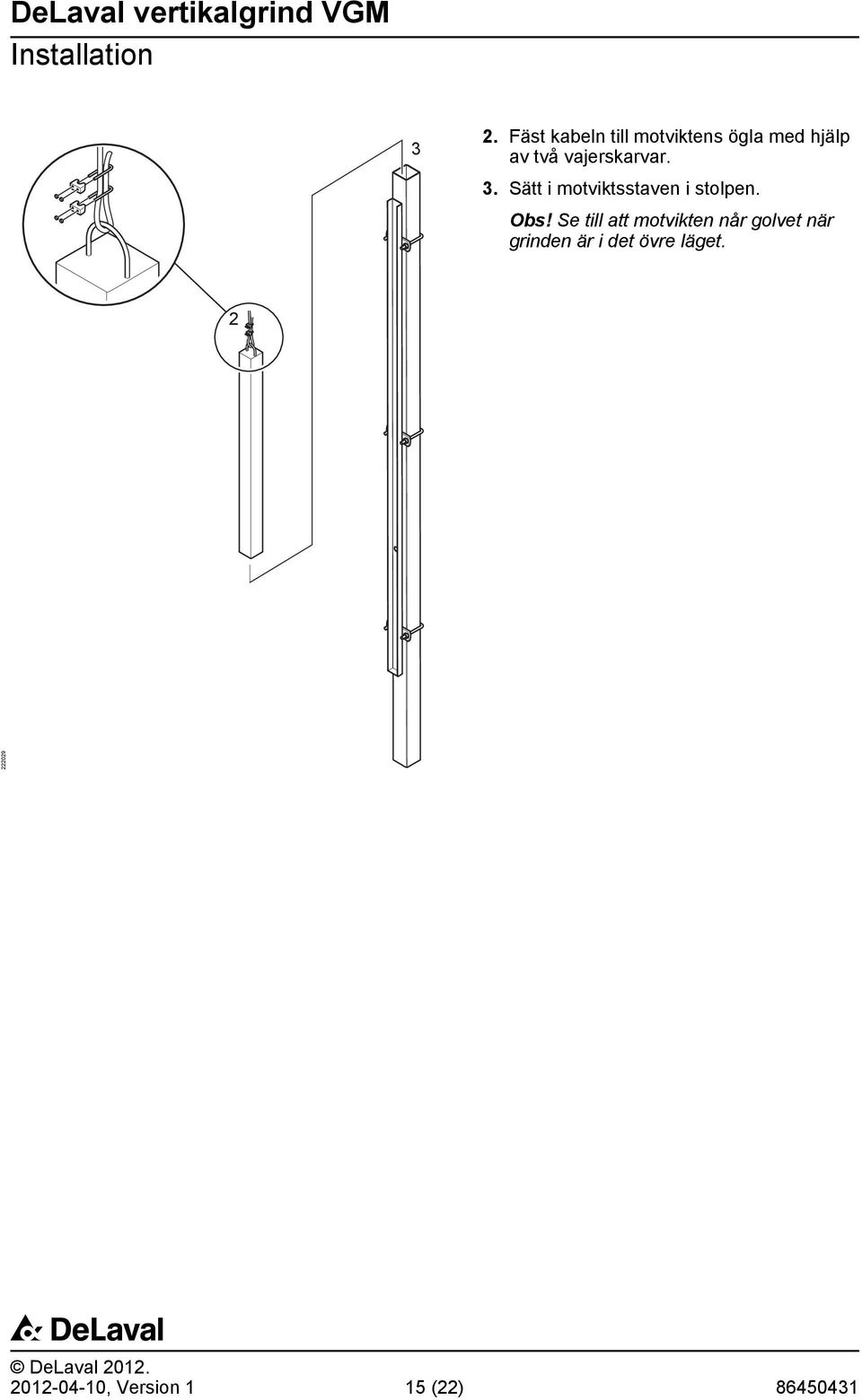

15 Installation 3 2. Fäst kabeln till motviktens ögla med hjälp av två vajerskarvar. 3. Sätt i motviktsstaven i stolpen. Obs! Se till att motvikten når golvet när grinden är i det övre läget , Version 1 15 (22)

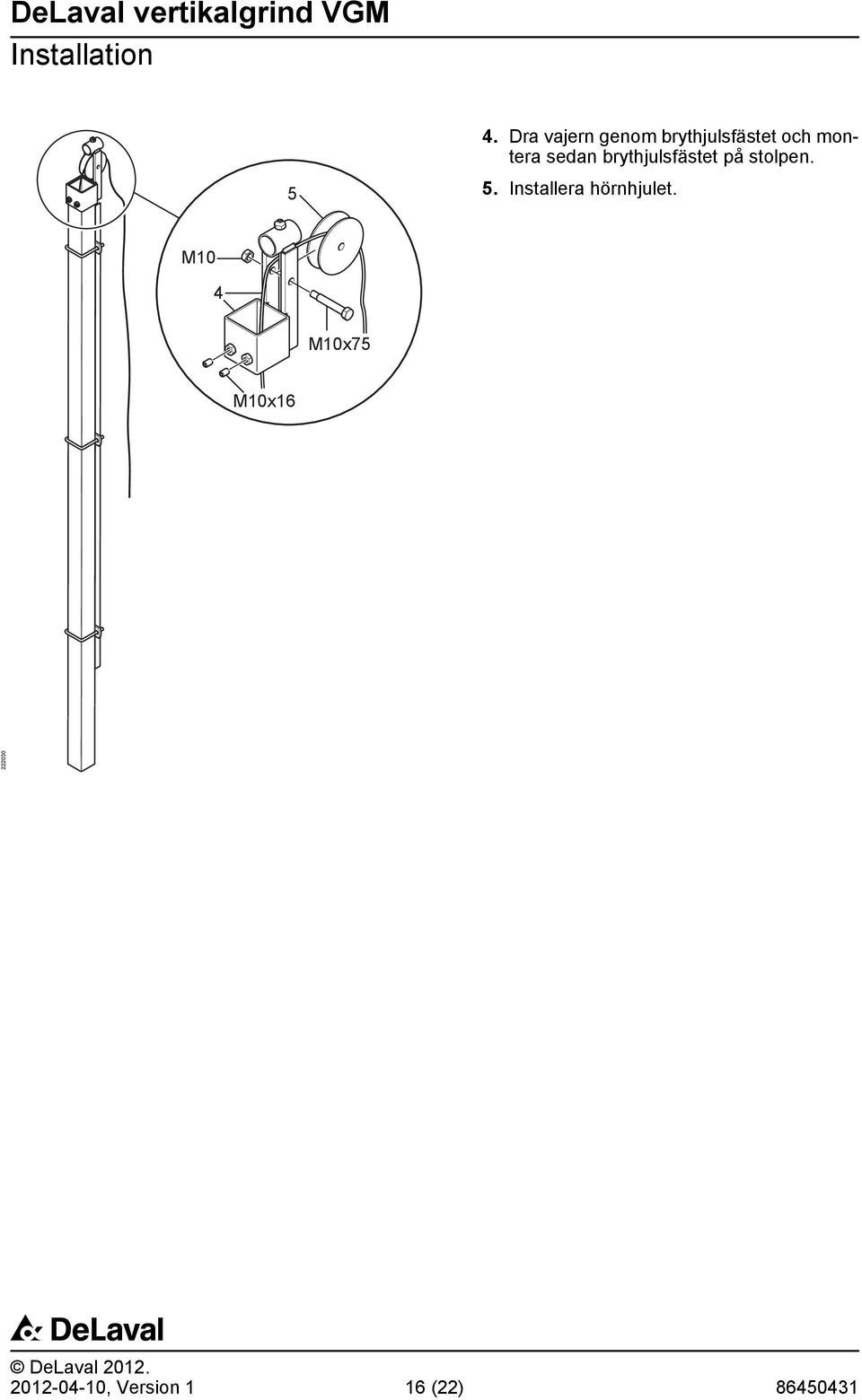

16 Installation 5 4. Dra vajern genom brythjulsfästet och montera sedan brythjulsfästet på stolpen. 5. Installera hörnhjulet. M10 4 M10x75 M10x , Version 1 16 (22)

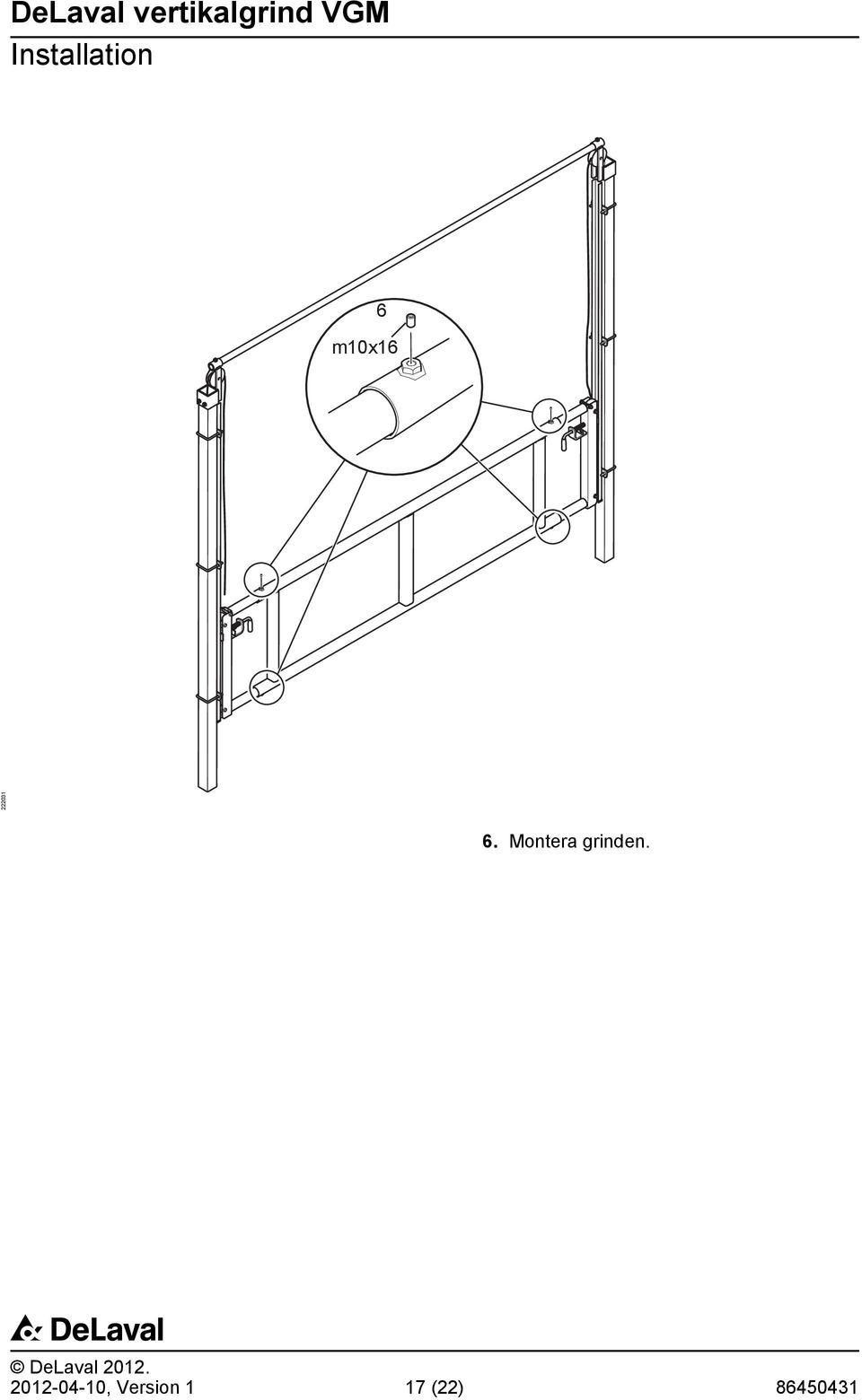

17 Installation 6 m10x Montera grinden , Version 1 17 (22)

18 Installation Installera stabiliseringsröret. Obs! Se till att stolparna sitter parallellt mot varandra. 8. Fäst vajern i skruven med hjälp av två vajerskarvar , Version 1 18 (22)

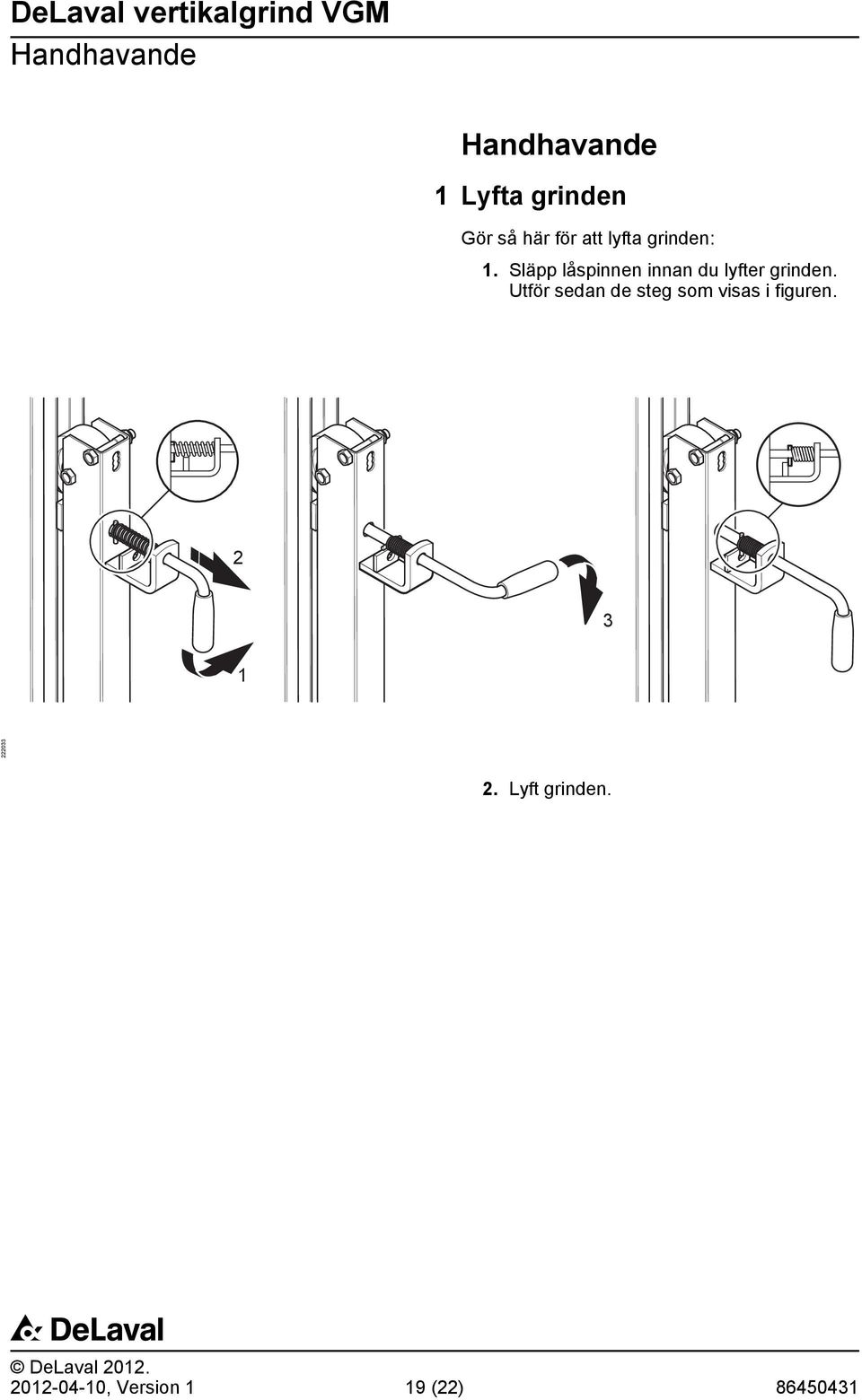

19 Handhavande Handhavande 1 Lyfta grinden Gör så här för att lyfta grinden: 1. Släpp låspinnen innan du lyfter grinden. Utför sedan de steg som visas i figuren Lyft grinden , Version 1 19 (22)

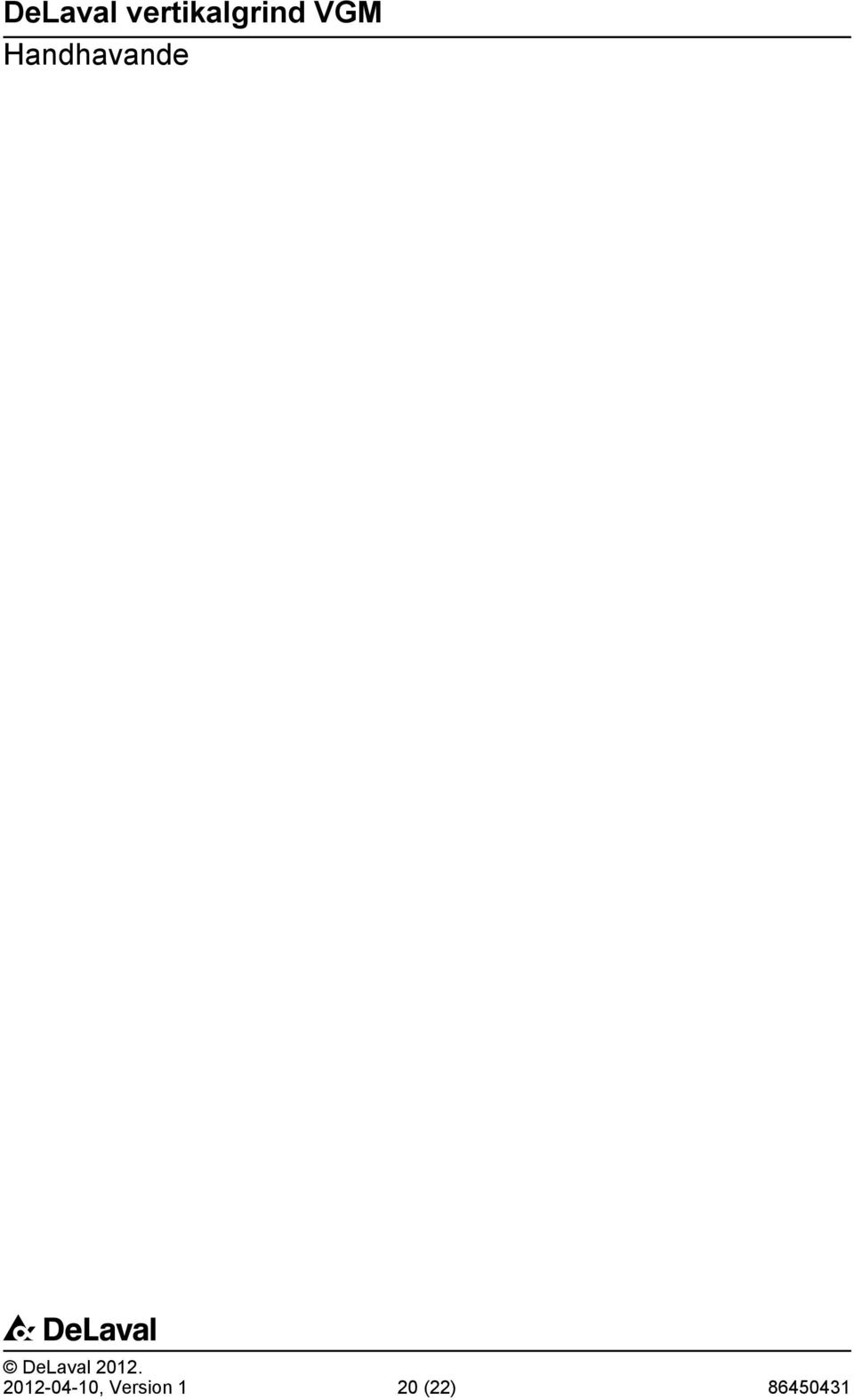

20 Handhavande , Version 1 20 (22)

21 is a registered trademark of Tetra Laval Holdings & Finance S. A. and DeLaval is a registered trade/service mark of DeLaval Holding AB.

22 DeLaval Box 39 SE Tumba SWEDEN
