TÄBYVAGGAN (4 m. och 3 m.) MONTAGEBESKRIVNING. Bild 1: Vagga 4x2,6 m. OBS! DENNA BESKRIVNING SKALL LÄSAS OCH FÖLJAS VID MONTAGE! Material (Bild 3):
|
|
- Alexander Hermansson
- för 8 år sedan
- Visningar:
Transkript

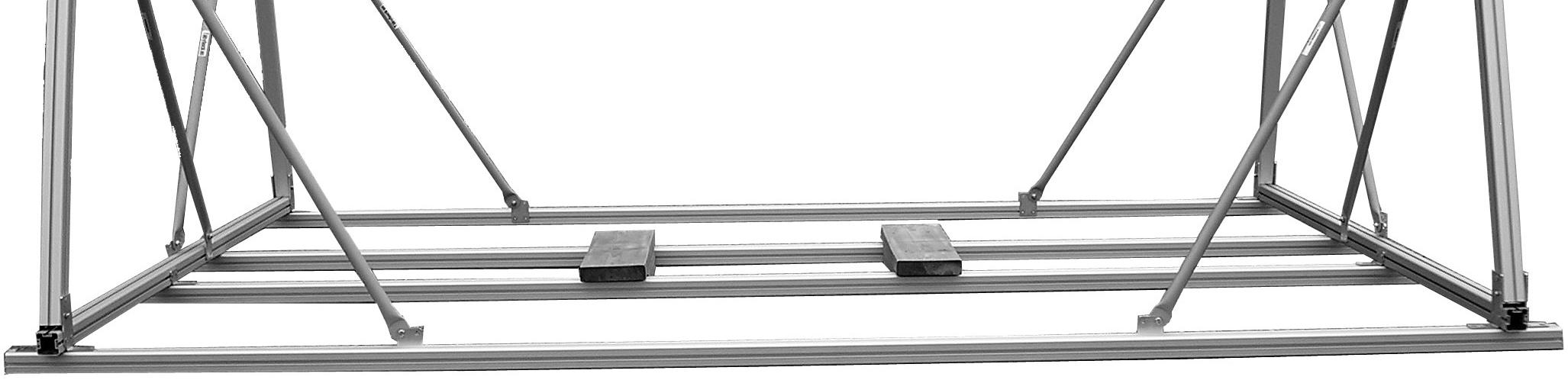

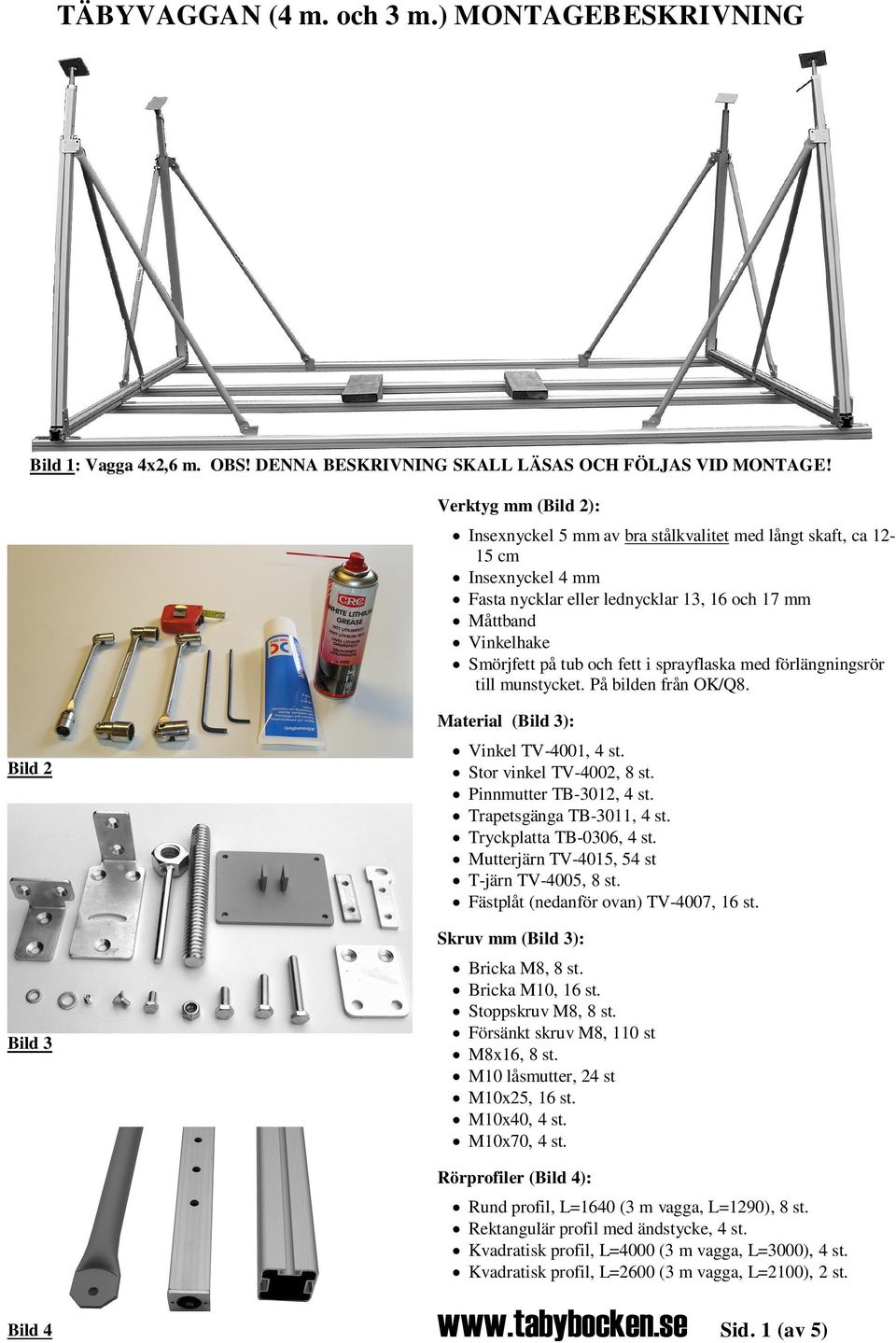

1 TÄBYVAGGAN (4 m. och 3 m.) MONTAGEBESKRIVNING Bild 1: Vagga 4x2,6 m. OBS! DENNA BESKRIVNING SKALL LÄSAS OCH FÖLJAS VID MONTAGE! Verktyg mm (Bild 2): Insexnyckel 5 mm av bra stålkvalitet med långt skaft, ca 1215 cm Insexnyckel 4 mm Fasta nycklar eller lednycklar 13, 16 och 17 mm Måttband Vinkelhake Smörjfett på tub och fett i sprayflaska med förlängningsrör till munstycket. På bilden från OK/Q8. Material (Bild 3): Bild 2 Vinkel TV-4001, 4 st. Stor vinkel TV-4002, 8 st. Pinnmutter TB-3012, 4 st. Trapetsgänga TB-3011, 4 st. Tryckplatta TB-0306, 4 st. Mutterjärn TV-4015, 54 st T-järn TV-4005, 8 st. Fästplåt (nedanför ovan) TV-4007, 16 st. Skruv mm (Bild 3): Bild 3 Bricka M8, 8 st. Bricka M10, 16 st. Stoppskruv M8, 8 st. Försänkt skruv M8, 110 st M8x16, 8 st. M10 låsmutter, 24 st M10x25, 16 st. M10x40, 4 st. M10x70, 4 st. Rörprofiler (Bild 4): Bild 4 Rund profil, L=1640 (3 m vagga, L=1290), 8 st. Rektangulär profil med ändstycke, 4 st. Kvadratisk profil, L=4000 (3 m vagga, L=3000), 4 st. Kvadratisk profil, L=2600 (3 m vagga, L=2100), 2 st. Sid. 1 (av 5)

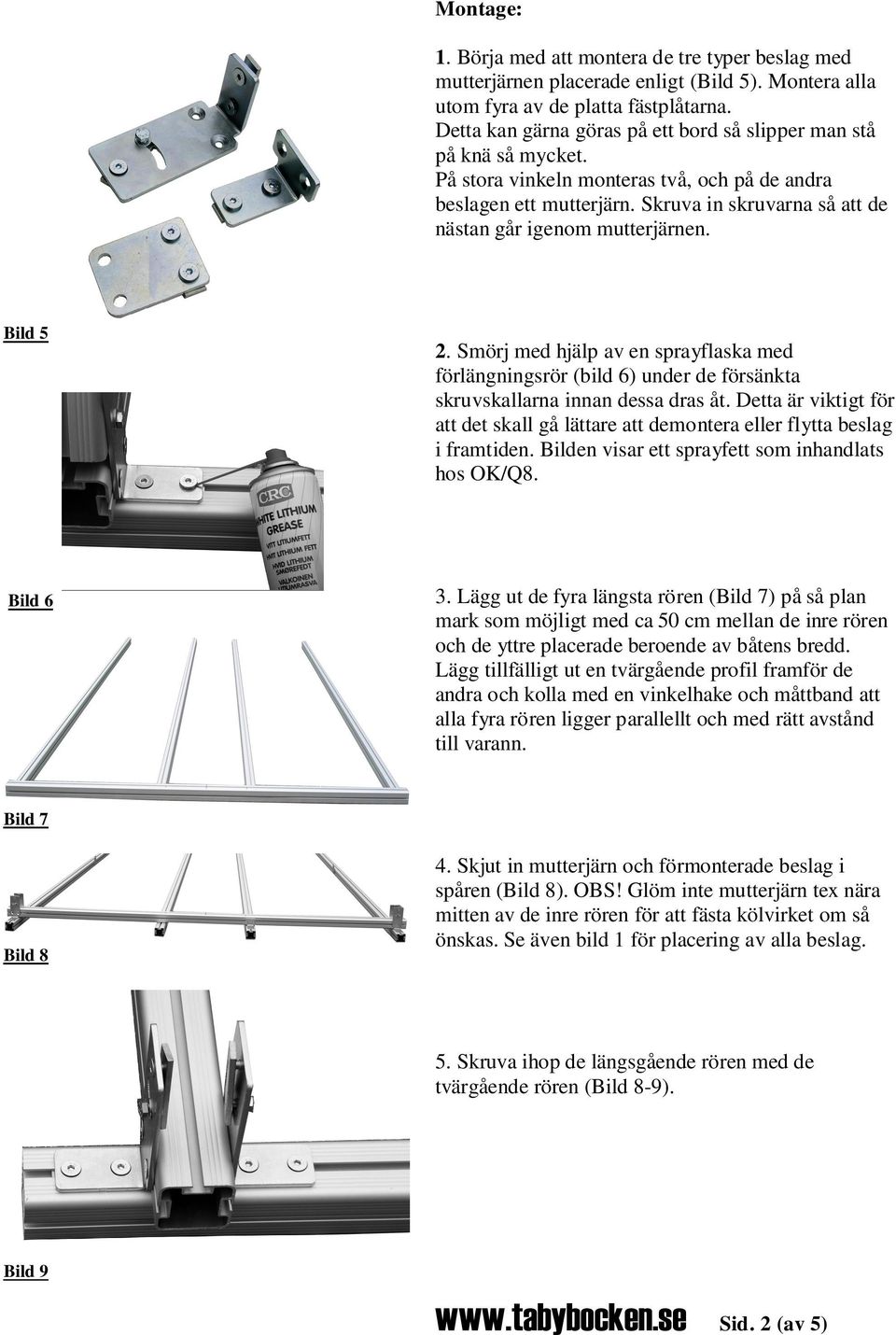

2 Montage: 1. Börja med att montera de tre typer beslag med mutterjärnen placerade enligt (Bild 5). Montera alla utom fyra av de platta fästplåtarna. Detta kan gärna göras på ett bord så slipper man stå på knä så mycket. På stora vinkeln monteras två, och på de andra beslagen ett mutterjärn. Skruva in skruvarna så att de nästan går igenom mutterjärnen. Bild 5 2. Smörj med hjälp av en sprayflaska med förlängningsrör (bild 6) under de försänkta skruvskallarna innan dessa dras åt. Detta är viktigt för att det skall gå lättare att demontera eller flytta beslag i framtiden. Bilden visar ett sprayfett som inhandlats hos OK/Q8. Bild 6 3. Lägg ut de fyra längsta rören (Bild 7) på så plan mark som möjligt med ca 50 cm mellan de inre rören och de yttre placerade beroende av båtens bredd. Lägg tillfälligt ut en tvärgående profil framför de andra och kolla med en vinkelhake och måttband att alla fyra rören ligger parallellt och med rätt avstånd till varann. Bild 7 Bild 8 4. Skjut in mutterjärn och förmonterade beslag i spåren (Bild 8). OBS! Glöm inte mutterjärn tex nära mitten av de inre rören för att fästa kölvirket om så önskas. Se även bild 1 för placering av alla beslag. 5. Skruva ihop de längsgående rören med de tvärgående rören (Bild 8-9). Bild 9 Sid. 2 (av 5)

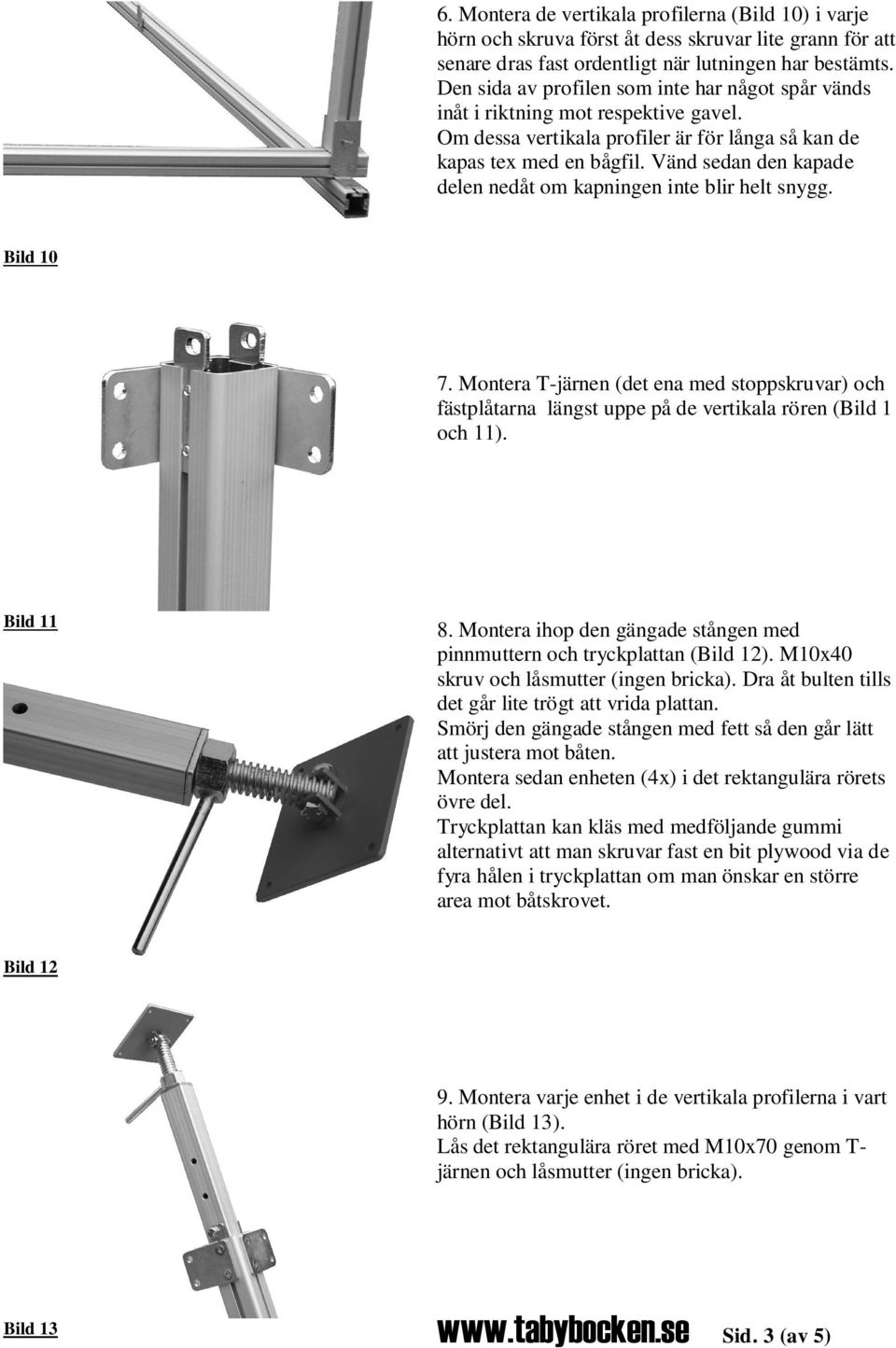

3 6. Montera de vertikala profilerna (Bild 10) i varje hörn och skruva först åt dess skruvar lite grann för att senare dras fast ordentligt när lutningen har bestämts. Den sida av profilen som inte har något spår vänds inåt i riktning mot respektive gavel. Om dessa vertikala profiler är för långa så kan de kapas tex med en bågfil. Vänd sedan den kapade delen nedåt om kapningen inte blir helt snygg. Bild Montera T-järnen (det ena med stoppskruvar) och fästplåtarna längst uppe på de vertikala rören (Bild 1 och 11). Bild Montera ihop den gängade stången med pinnmuttern och tryckplattan (Bild 12). M10x40 skruv och låsmutter (ingen bricka). Dra åt bulten tills det går lite trögt att vrida plattan. Smörj den gängade stången med fett så den går lätt att justera mot båten. Montera sedan enheten (4x) i det rektangulära rörets övre del. Tryckplattan kan kläs med medföljande gummi alternativt att man skruvar fast en bit plywood via de fyra hålen i tryckplattan om man önskar en större area mot båtskrovet. Bild Montera varje enhet i de vertikala profilerna i vart hörn (Bild 13). Lås det rektangulära röret med M10x70 genom T- järnen och låsmutter (ingen bricka). Bild 13 Sid. 3 (av 5)

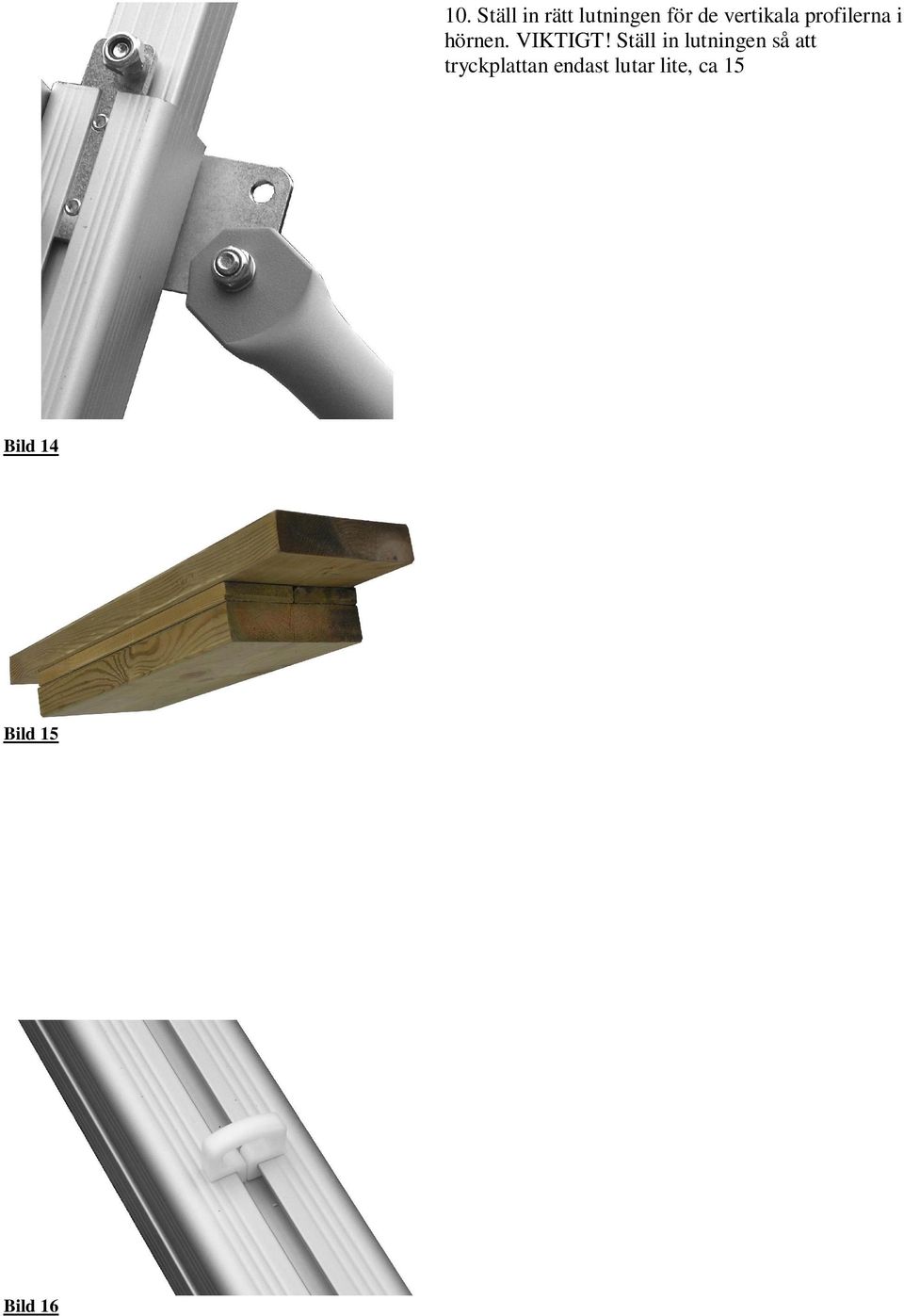

4 10. Ställ in rätt lutningen för de vertikala profilerna i hörnen. VIKTIGT! Ställ in lutningen så att tryckplattan endast lutar lite, ca grader (Bild 13). VIKTIGT! Montera samtidigt de åtta runda profilerna (Bild 1 och 14) med M10x25 skruv samt bricka och mutter mot den platta delen av rören. Dessa bultar måste dras åt ordentligt (moment 47 Nm). Bild VIKTIGT! Dra nu systematiskt (glöm ej någon skruv) fast samtliga försänkta M8-skruvar ordentligt (moment 33 Nm) med en oskadad insexnyckel av bra kvalitet (för att ej skada sexkantshålen). Bild Kölvirke (ingår ej) kan tex tillverkas av tryckimpregnerat virke (Bild 1 och 15). I detta exempel ingår följande material (för 1 enhet) som kan köpas tex hos Bygg-Max: 195x45 L=490 mm 195x45 L=700 mm 95x20 L=490 mm, 2 st. Försänkt träskruv, L=100 mm, 4 6 st. Den nedre delen av virket bygger 65 mm i höjd medan markprofilen är 60 mm hög. Normalt pressas dock virket ner i marken av att båten är tung och marken mjuk. Om underlaget består av tex betong bör virkets nedre del vara 60 mm. Om så önskas kan två hål borras i den översta brädan för att fästa respektive kölvirke i mittprofilerna med två st M8-skruv och mutterjärn. Särskilt bra om vaggan kommer att flyttas. 13. Plastöglor (tillbehör) kan monteras i spåren nere för att fästa presenningen (Bild 16). Tryck ner öglan i spåret och vrid 90 grader. Bild 16 Sid. 4 (av 5)

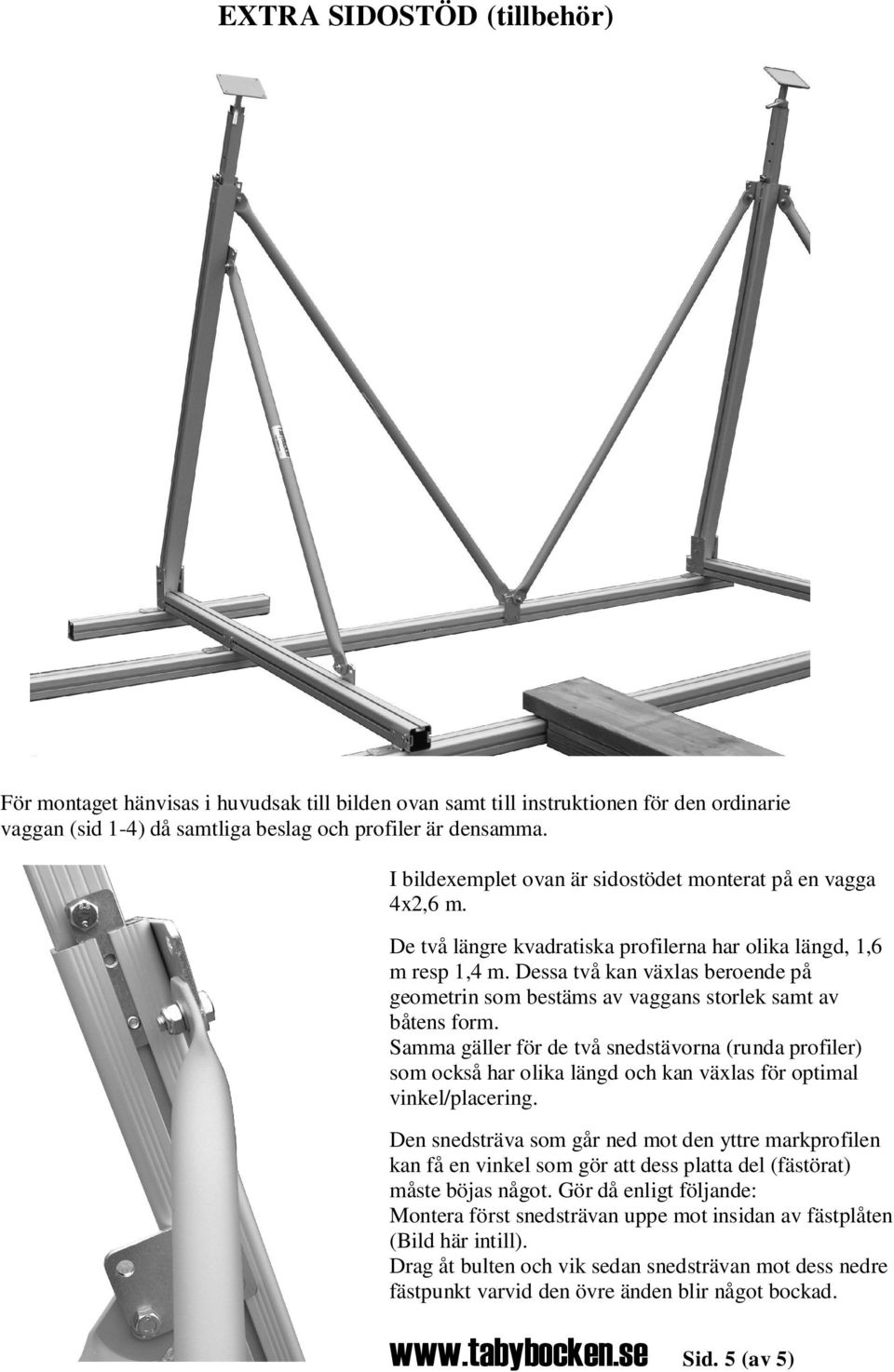

5 EXTRA SIDOSTÖD (tillbehör) För montaget hänvisas i huvudsak till bilden ovan samt till instruktionen för den ordinarie vaggan (sid 1-4) då samtliga beslag och profiler är densamma. I bildexemplet ovan är sidostödet monterat på en vagga 4x2,6 m. De två längre kvadratiska profilerna har olika längd, 1,6 m resp 1,4 m. Dessa två kan växlas beroende på geometrin som bestäms av vaggans storlek samt av båtens form. Samma gäller för de två snedstävorna (runda profiler) som också har olika längd och kan växlas för optimal vinkel/placering. Den snedsträva som går ned mot den yttre markprofilen kan få en vinkel som gör att dess platta del (fästörat) måste böjas något. Gör då enligt följande: Montera först snedsträvan uppe mot insidan av fästplåten (Bild här intill). Drag åt bulten och vik sedan snedsträvan mot dess nedre fästpunkt varvid den övre änden blir något bockad. Sid. 5 (av 5)
