Spoiler, bagagelucka

Transkript

1 Anvisningsnr Version Art. nr , , , , , , , , , , , , , , , , , , , , , Spoiler, bagagelucka IMG Sida 1 / 8

2 Utrustning A A IMG A A A IMG Sida 2 / 8

3 IMG Sida 3 / 8

4 INLEDNING Läs igenom hela instruktionen innan monteringen påbörjas. Noteringar och varningstexter är till för er säkerhet och för att minimera risken att något går sönder vid montering. Säkerställ att alla verktyg angivna i instruktionen finns tillgängliga innan monteringen påbörjas. Vissa steg i instruktionen presenteras endast i bild. I mer komplicerade steg finns även en förklarande text. Vid eventuella problem med instruktionen eller tillbehöret, kontakta er lokala Volvohandlare. Obs! Vid montering skall underlaget hålla en temperatur på minst +15 C (59 F). Tvätta ej bilen inom 48 timmar efter avslutad montering. Låt bilen stå inomhus i minst två timmar efter avslutad montering om utomhustemperaturen understiger +15 C (59 F). 1 Tvätta av utsidan på bakluckans övre del och torka torrt. IMG Sida 4 / 8

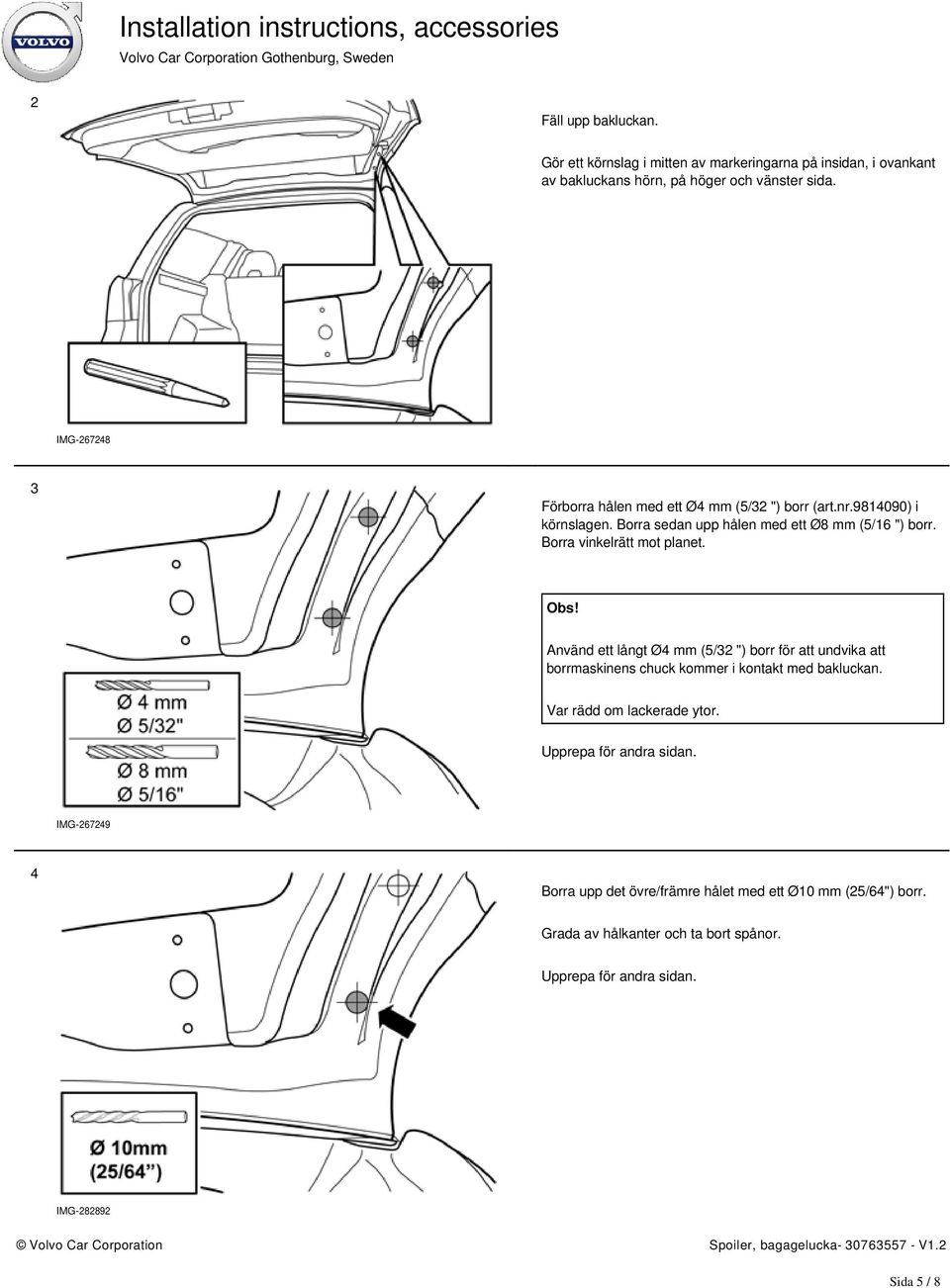

5 2 Fäll upp bakluckan. Gör ett körnslag i mitten av markeringarna på insidan, i ovankant av bakluckans hörn, på höger och vänster sida. IMG Förborra hålen med ett Ø4 mm (5/32 ") borr (art.nr ) i körnslagen. Borra sedan upp hålen med ett Ø8 mm (5/16 ") borr. Borra vinkelrätt mot planet. Obs! Använd ett långt Ø4 mm (5/32 ") borr för att undvika att borrmaskinens chuck kommer i kontakt med bakluckan. Var rädd om lackerade ytor. Upprepa för andra sidan. IMG Borra upp det övre/främre hålet med ett Ø10 mm (25/64") borr. Grada av hålkanter och ta bort spånor. Upprepa för andra sidan. IMG Sida 5 / 8

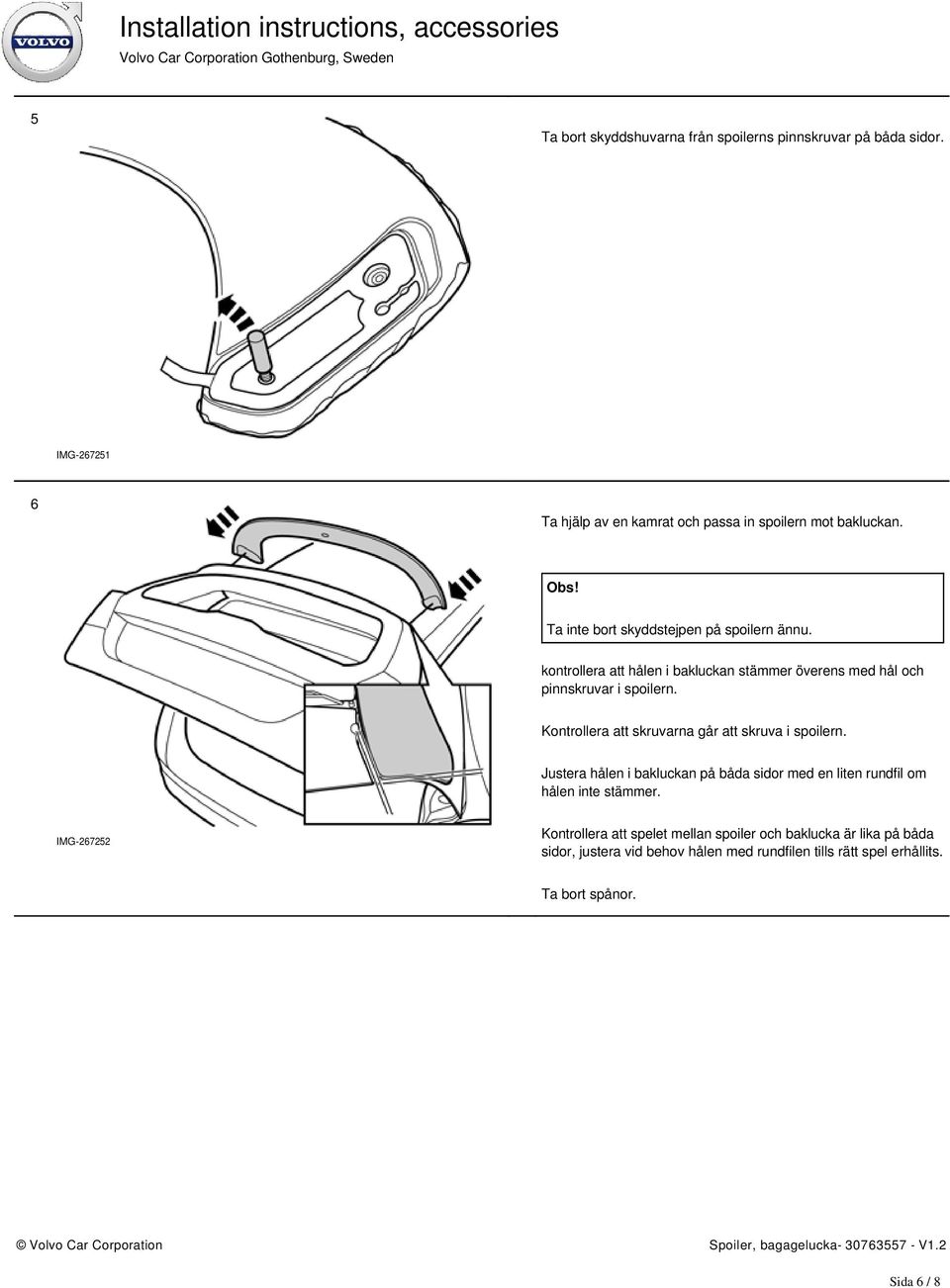

6 5 Ta bort skyddshuvarna från spoilerns pinnskruvar på båda sidor. IMG Ta hjälp av en kamrat och passa in spoilern mot bakluckan. Obs! Ta inte bort skyddstejpen på spoilern ännu. kontrollera att hålen i bakluckan stämmer överens med hål och pinnskruvar i spoilern. Kontrollera att skruvarna går att skruva i spoilern. Justera hålen i bakluckan på båda sidor med en liten rundfil om hålen inte stämmer. IMG Kontrollera att spelet mellan spoiler och baklucka är lika på båda sidor, justera vid behov hålen med rundfilen tills rätt spel erhållits. Ta bort spånor. Sida 6 / 8

7 7 Tvätta ren bakluckan vid markeringarna där spoilerns fötter skall sitta. Använd isopropanol och torka därefter torrt. Jämför ytan med spoilerns fötter så att tillräcklig yta tvättas. IMG Ta bort skyddsfilmen från tejpen på spoilerns båda fötter. IMG Ta hjälp av en kamrat och passa in spoilerns pinnskruvar i de borrade hålen på båda sidorna. Sänk ned spoilern mot bakluckan, men inte så mycket att tejpen fäster. Kontrollera att spelet mellan spoiler och baklucka är lika på båda sidor, och att hålen på bakluckans insida stämmer överens med hål och pinnskruvar i spoilern. Tryck fast spoilern mot bakluckan så att tejpen fäster ordentligt runt om spoilerfoten (annars finns risk att tejpen lossar vid ditsättning av skruvar/muttrar). IMG Sida 7 / 8

8 10 Ta skruvar, brickor och muttrar ur satsen. Dra fast spoilern mot bakluckan. Momentdrag med 5 Nm (3.7 lbf.ft.). Obs! Efterdra båda sidor efter fem minuter, till samma moment. IMG Sida 8 / 8
