1 Anvisningar Följande anvisningar är uppdelade i två avsnitt. Pålastningslådan kan levereras antingen helt omonterad i lösa delar eller med förmonterade sidor färdiga för installation på plats. Första avsnittet avser hopmontering av delar till kapslingsidor medan det andra avsnittet behandlar installation på plats. Hopsättning Börja med att lägga upp lastavisarplåten (eller slitplåten) med den bockade delen nedåt och placera sidoplåten ovanpå. Passa in förstyvningslådan i det bockade sätet i sidoplåten. Sida 1

plats. Första avsnittet avser hopmontering av delar till kapslingsidor medan det andra avsnittet behandlar installation på plats.

2 Sätt i bultar MC6S 10 x 20 med låsmuttrar i samtliga hål utan att dra åt. Justera lastavisarplåten uppåt maximalt innan bultarna dras åt. Montera excenterlåsen med popnit FS 5 x 9 Sida 2

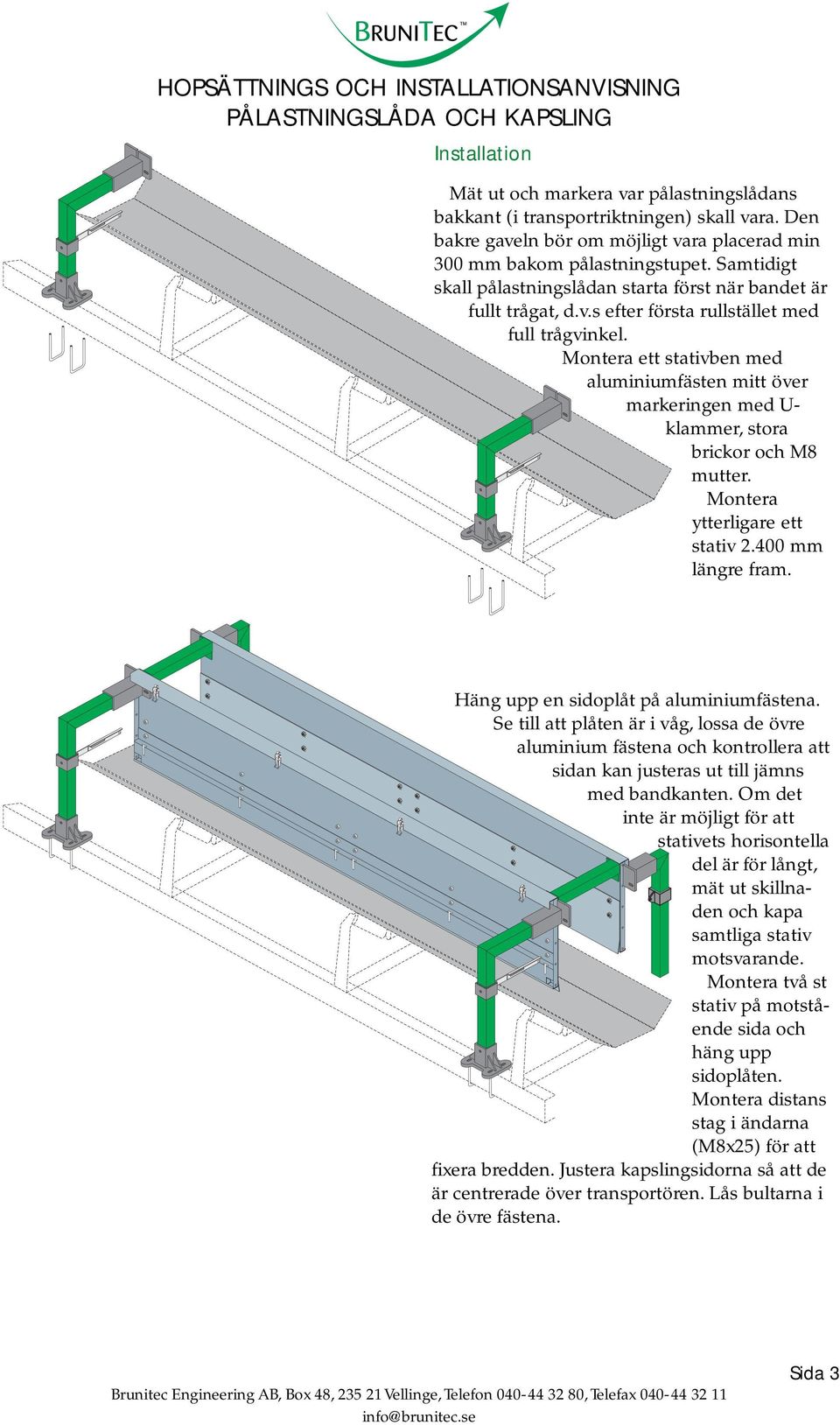

3 Installation Mät ut och markera var pålastningslådans bakkant (i transportriktningen) skall vara. Den bakre gaveln bör om möjligt vara placerad min 300 mm bakom pålastningstupet. Samtidigt skall pålastningslådan starta först när bandet är fullt trågat, d.v.s efter första rullstället med full trågvinkel. Montera ett stativben med aluminiumfästen mitt över markeringen med U- klammer, stora brickor och M8 mutter. Montera ytterligare ett stativ mm längre fram. Häng upp en sidoplåt på aluminiumfästena. Se till att plåten är i våg, lossa de övre aluminium fästena och kontrollera att sidan kan justeras ut till jämns med bandkanten. Om det inte är möjligt för att stativets horisontella del är för långt, mät ut skillnaden och kapa samtliga stativ motsvarande. Montera två st stativ på motstående sida och häng upp sidoplåten. Montera distans stag i ändarna (M8x25) för att fixera bredden. Justera kapslingsidorna så att de är centrerade över transportören. Lås bultarna i de övre fästena. Sida 3

Montera ett stativben med aluminiumfästen mitt över markeringen med U- klammer, stora brickor och M8 mutter. Montera ytterligare ett stativ 2.400 mm längre fram.

4 Loda in en sida och mät det lodräta avståndet A till bandet. Avståndet skall vara mm. Demontera sidoplåtarna och VKR-rörstativen (låt foten sitta kvar på transportören). Kapa samtliga stativ med uppmätt mått A - 15 mm A Montera stativen igen och häng upp sidoplåtarna. Montera distanstaget (M8 x 25) i bägge ändar och justera aluminiumfästena (övre) så att kapslingen centrerar över transportören. Lås de övre aluminumfästena. Justera längden och höjden på de bakre sidostagen så att de passar in mot ett hål ovanför sidotätningsprofilen. Montera gavelplåten (M8x16) och bulta samtidigt fast sidostagen. Eventuellt kan ena halvan av plattan på de övre fästena behöva kapas bort. Sida 4

Montera distanstaget (M8 x 25) i bägge ändar och justera aluminiumfästena (övre) så att kapslingen centrerar över transportören. Lås de övre aluminumfästena.

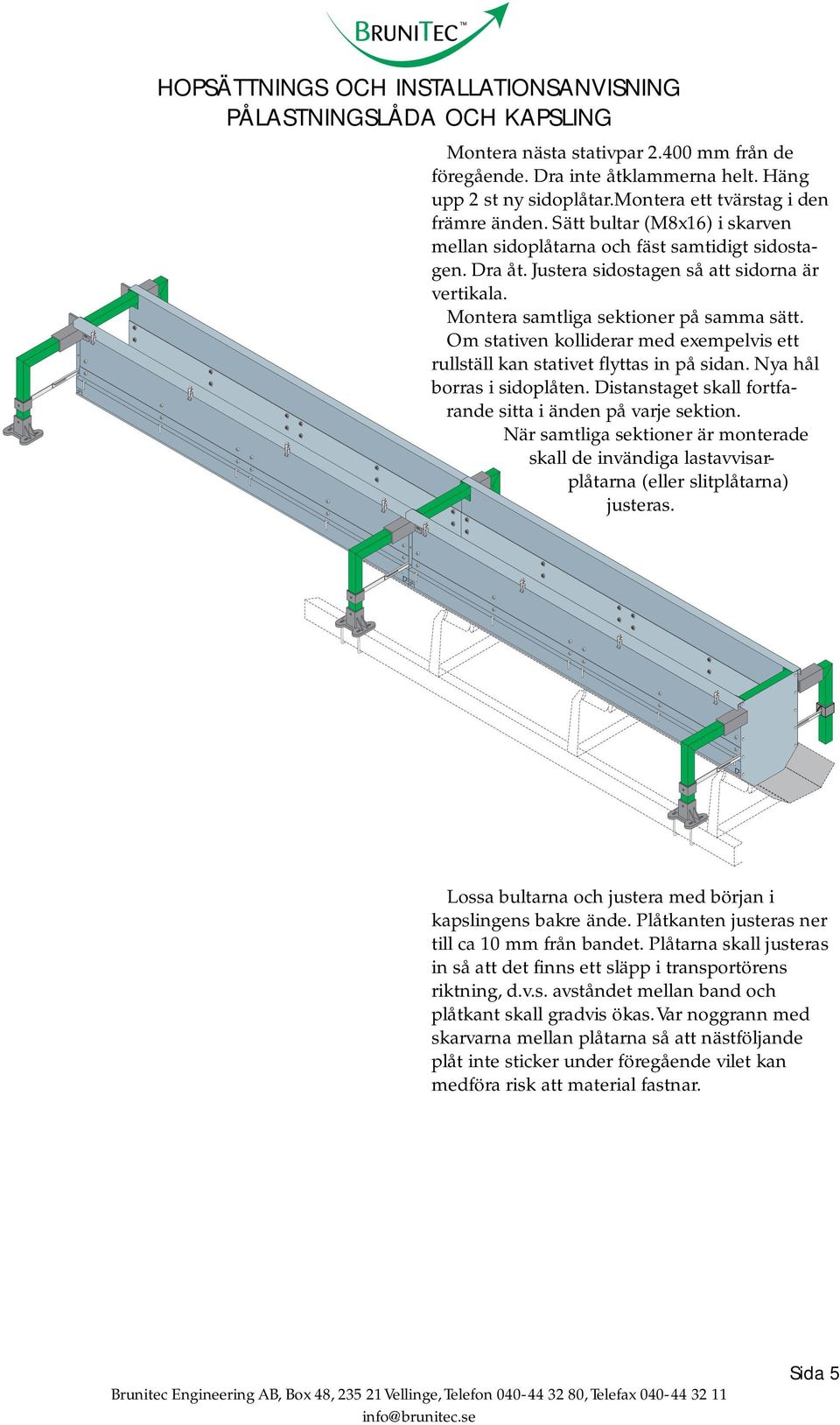

5 Montera nästa stativpar mm från de föregående. Dra inte åtklammerna helt. Häng upp 2 st ny sidoplåtar.montera ett tvärstag i den främre änden. Sätt bultar (M8x16) i skarven mellan sidoplåtarna och fäst samtidigt sidostagen. Dra åt. Justera sidostagen så att sidorna är vertikala. Montera samtliga sektioner på samma sätt. Om stativen kolliderar med exempelvis ett rullställ kan stativet flyttas in på sidan. Nya hål borras i sidoplåten. Distanstaget skall fortfarande sitta i änden på varje sektion. När samtliga sektioner är monterade skall de invändiga lastavvisarplåtarna (eller slitplåtarna) justeras. Lossa bultarna och justera med början i kapslingens bakre ände. Plåtkanten justeras ner till ca 10 mm från bandet. Plåtarna skall justeras in så att det finns ett släpp i transportörens riktning, d.v.s. avståndet mellan band och plåtkant skall gradvis ökas. Var noggrann med skarvarna mellan plåtarna så att nästföljande plåt inte sticker under föregående vilet kan medföra risk att material fastnar. Sida 5

Om stativen kolliderar med exempelvis ett rullställ kan stativet flyttas in på sidan. Nya hål borras i sidoplåten. Distanstaget skall fortfarande sitta i änden på varje sektion.

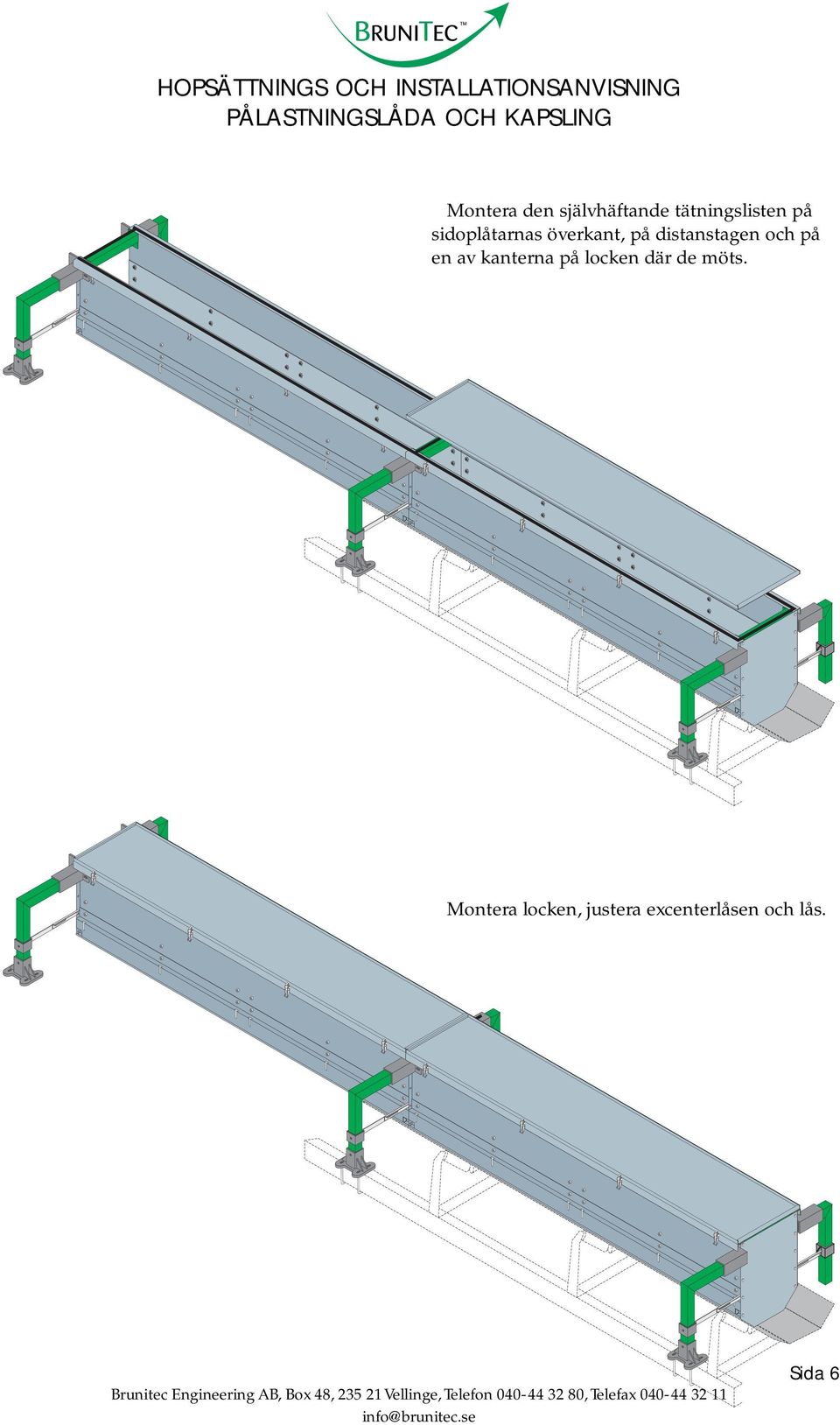

6 Montera den självhäftande tätningslisten på sidoplåtarnas överkant, på distanstagen och på en av kanterna på locken där de möts. Montera locken, justera excenterlåsen och lås. Sida 6

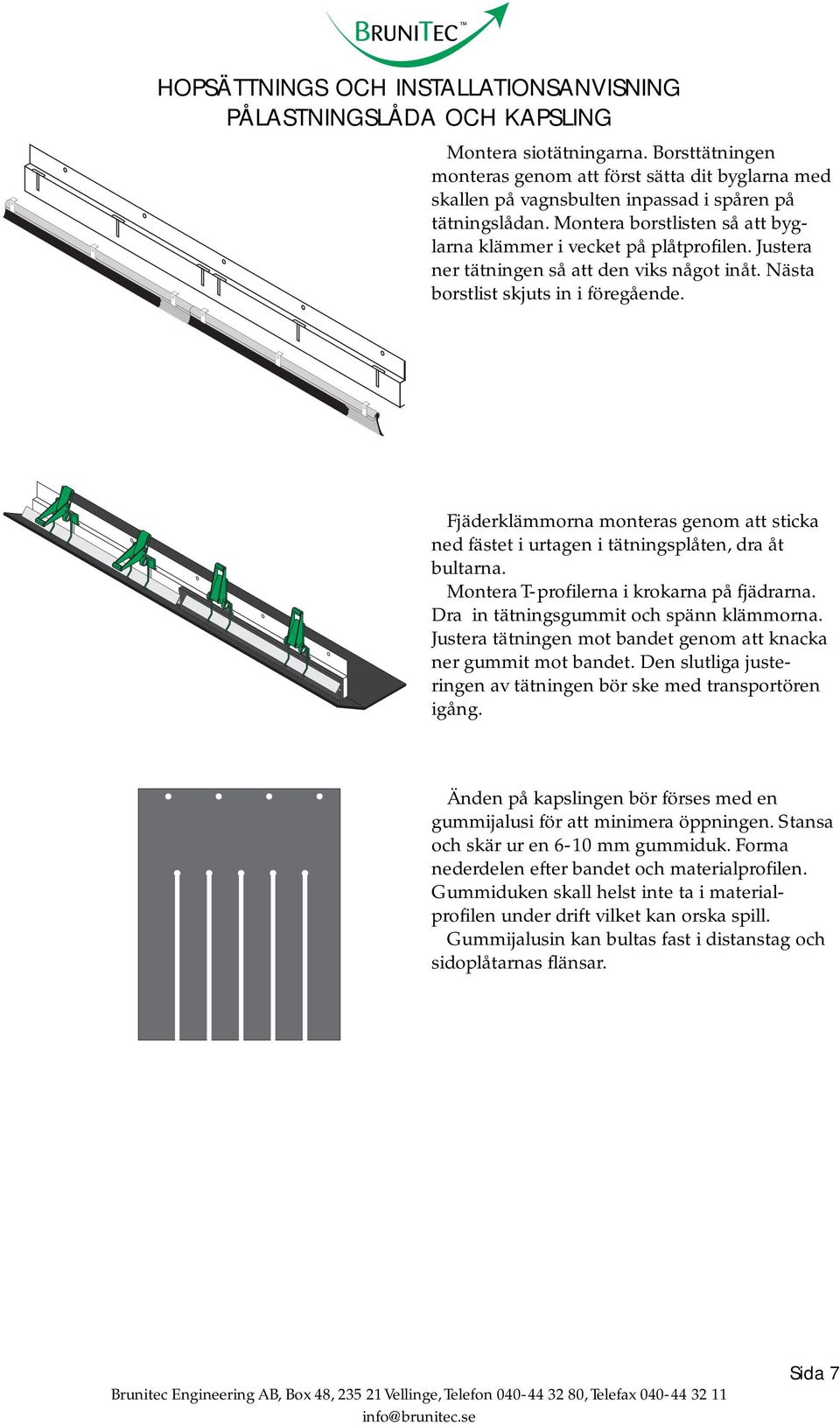

7 Montera siotätningarna. Borsttätningen monteras genom att först sätta dit byglarna med skallen på vagnsbulten inpassad i spåren på tätningslådan. Montera borstlisten så att byglarna klämmer i vecket på plåtprofilen. Justera ner tätningen så att den viks något inåt. Nästa borstlist skjuts in i föregående. Fjäderklämmorna monteras genom att sticka ned fästet i urtagen i tätningsplåten, dra åt bultarna. Montera T-profilerna i krokarna på fjädrarna. Dra in tätningsgummit och spänn klämmorna. Justera tätningen mot bandet genom att knacka ner gummit mot bandet. Den slutliga justeringen av tätningen bör ske med transportören igång. Änden på kapslingen bör förses med en gummijalusi för att minimera öppningen. Stansa och skär ur en 6-10 mm gummiduk. Forma nederdelen efter bandet och materialprofilen. Gummiduken skall helst inte ta i materialprofilen under drift vilket kan orska spill. Gummijalusin kan bultas fast i distanstag och sidoplåtarnas flänsar. Sida 7

Fjäderklämmorna monteras genom att sticka ned fästet i urtagen i tätningsplåten, dra åt bultarna. Montera T-profilerna i krokarna på fjädrarna. Dra in tätningsgummit och spänn klämmorna.
