Jabo Wood Products AB ref till ritningsnummer 1107 sida 1(2)

Storlek: px
Starta visningen från sidan:

Download "Jabo Wood Products AB ref till ritningsnummer 1107 sida 1(2)"

Transkript

1 JABO TRIVAS 25 m² (Svenska ) LEVERANSBESKRIVNING TAK Underlagspapp, råspont 17, takås 45 x 195, limträbalk 56 x 270, enkel vindskiva 22 x 95, takfotsbrädor 22 x 170, dubbla 22 x 145 och nockbräda dubbla 22 x 145. Taklutning ca 6 o och 23 o. YTTERVÄGG Färdiga väggsektioner med funkispanel 17 x 145 med monterad dörr och fönster, regelstomme 34 x 70, vindpapp, knutbräda 22 x 70. GOLV Bärlina 100, bjälklag 45 x 145, underlagsgolvträ 21 mm. FÖNSTER 3 st 6 x 18 fasta, 1 st runt fönster 6 x 6 fast, 4 st 9 x 4 fasta, 2 st 9 x 4 öppningsbara, obehandlade, monterade. DÖRR Dörr med avlångt glas 9 x gr, obehandlad, monterad. Trycke och lås. PLÅT Vinkelplåt till takbrott. Övrig plåt ingår ej. ÖVRIGT Beslag och spik ingår. Ventilgaller. RITNINGAR OCH BESKRIVNINGAR Ritningar, materialbeskrivning och byggbeskrivning. Jabo Wood Products AB ref till ritningsnummer 1107 sida 1(2)

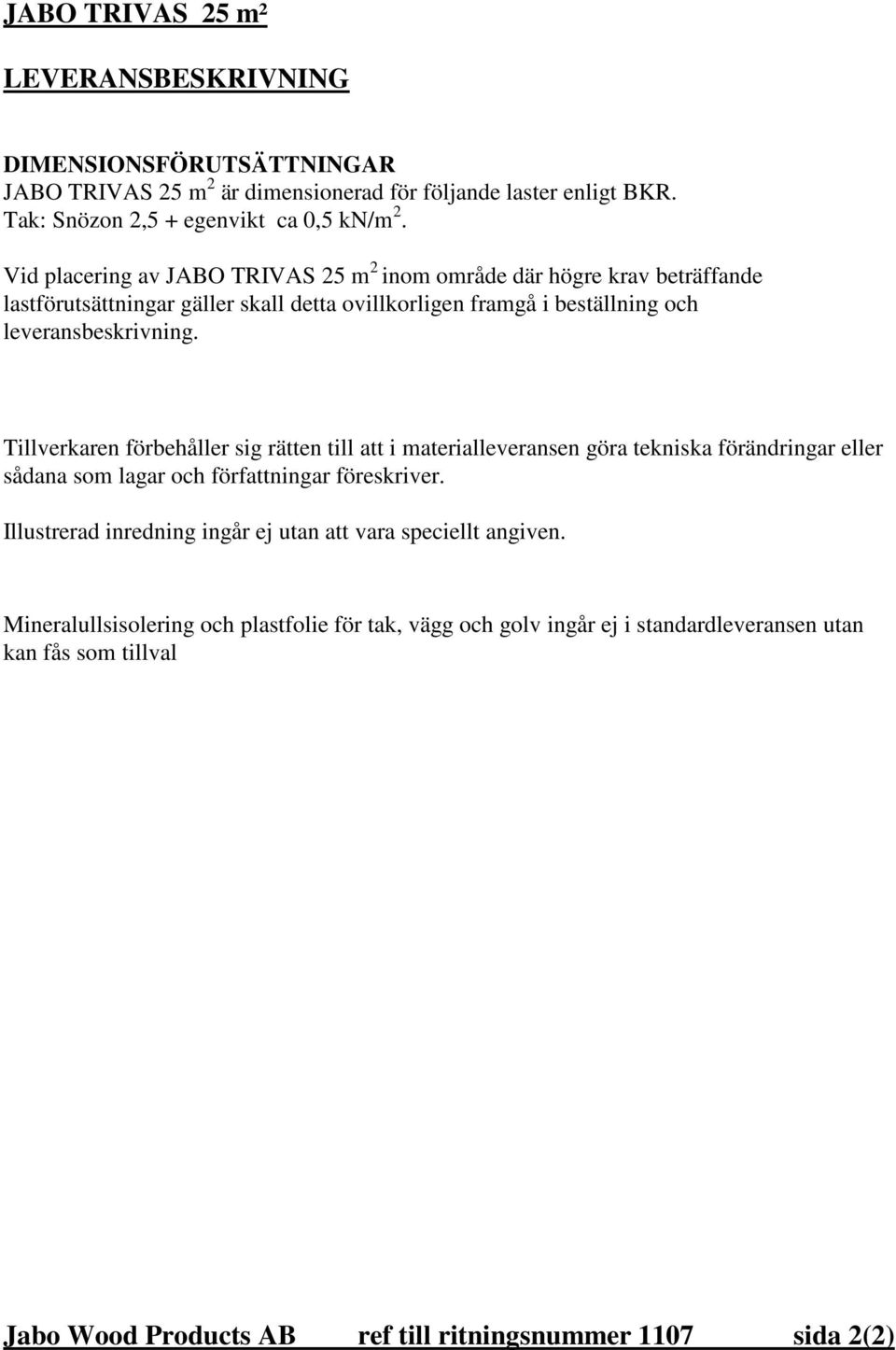

2 JABO TRIVAS 25 m² LEVERANSBESKRIVNING DIMENSIONSFÖRUTSÄTTNINGAR JABO TRIVAS 25 m 2 är dimensionerad för följande laster enligt BKR. Tak: Snözon 2,5 + egenvikt ca 0,5 kn/m 2. Vid placering av JABO TRIVAS 25 m 2 inom område där högre krav beträffande lastförutsättningar gäller skall detta ovillkorligen framgå i beställning och leveransbeskrivning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Mineralullsisolering och plastfolie för tak, vägg och golv ingår ej i standardleveransen utan kan fås som tillval Jabo Wood Products AB ref till ritningsnummer 1107 sida 2(2)

3 Svenska Sid 1 JABO TRIVAS 25 Del 1 Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats V 1 1 V 2 1 Väggblock 1 st dörr monterad + 1 fast fönster monterad Väggblock med 1 st öppningsbart fönster monterat V 3 1 Väggblock 4424 V 4 1 Väggblock med 1 st öppningsbart fönster monterat 2642 V 5 1 Väggblock med 1 st runt fönster monterat 2642 V 6 1 Väggblock med 2 st fasta fönster monterade 4424 V 7 H 1 Väggblock Regelstomme 738 V 7 V 1 Väggblock Regelstomme 738 V 8 1 Väggblock Regelstomme 4284 Batchnr: This product is carefully packaged and controlled by: Sign Nr Jabo Wood Products AB

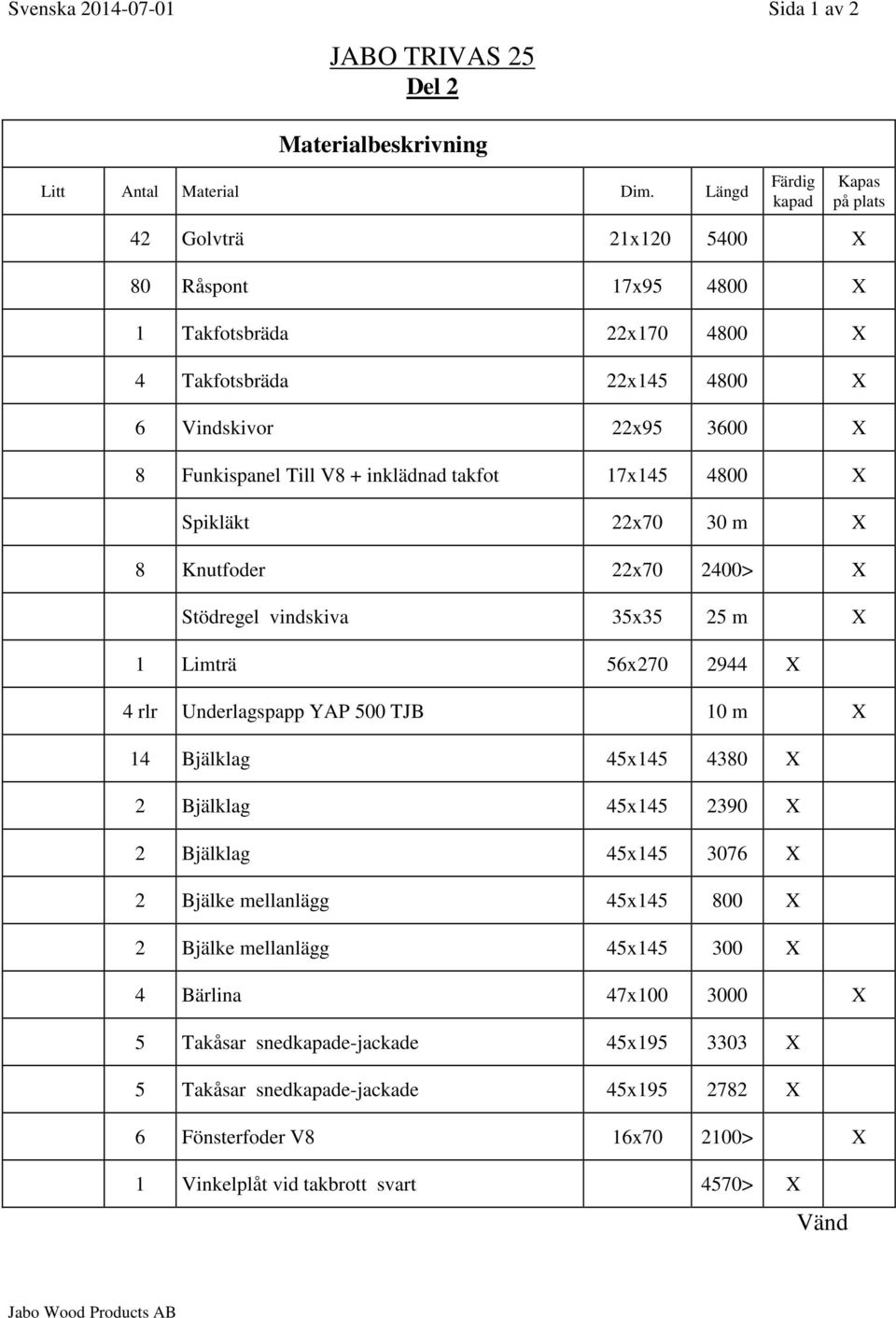

4 Svenska Sida 1 av 2 JABO TRIVAS 25 Del 2 Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats 42 Golvträ 21x X 80 Råspont 17x X 1 Takfotsbräda 22x X 4 Takfotsbräda 22x X 6 Vindskivor 22x X 8 Funkispanel Till V8 + inklädnad takfot 17x X Spikläkt 22x70 30 m X 8 Knutfoder 22x > X Stödregel vindskiva 35x35 25 m X 1 Limträ 56x X 4 rlr Underlagspapp YAP 500 TJB 10 m X 14 Bjälklag 45x X 2 Bjälklag 45x X 2 Bjälklag 45x X 2 Bjälke mellanlägg 45x X 2 Bjälke mellanlägg 45x X 4 Bärlina 47x X 5 Takåsar snedkapade-jackade 45x X 5 Takåsar snedkapade-jackade 45x X 6 Fönsterfoder V8 16x > X 1 Vinkelplåt vid takbrott svart 4570> X Vänd Jabo Wood Products AB

5 Svenska Sida 2 av 2 JABO TRIVAS 15 Del 2 Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats 1 Fönsterfoder mellan fönster V8 16x > X 4 Fönster Fasta 9x4 Vindpapp Till V 8 2,70x3,0 X Spik- och beslagspåse innehållande: 1 pkt Komplett trycke och lås ytterdörr 2 pkt Trådspik á 200 st 100x3,4 4 pkt Trådspik á 250 st 75x2,8 2 pkt Trådspik á 500 st 60x2,3 2 pkt Pappspik á 500 st 15x2,1 1 påse Skruv á 150 st 5x60 1 Ankarspik á 250 st 40x4,0 9 Vinkelbeslag till en sida takåsar 60x60x40 4 Spikningsplåt bjälklag 100x400 3 Balksko 45x137 Batchnr: This product is carefully packaged and controlled by: Sign Nr Jabo Wood Products AB

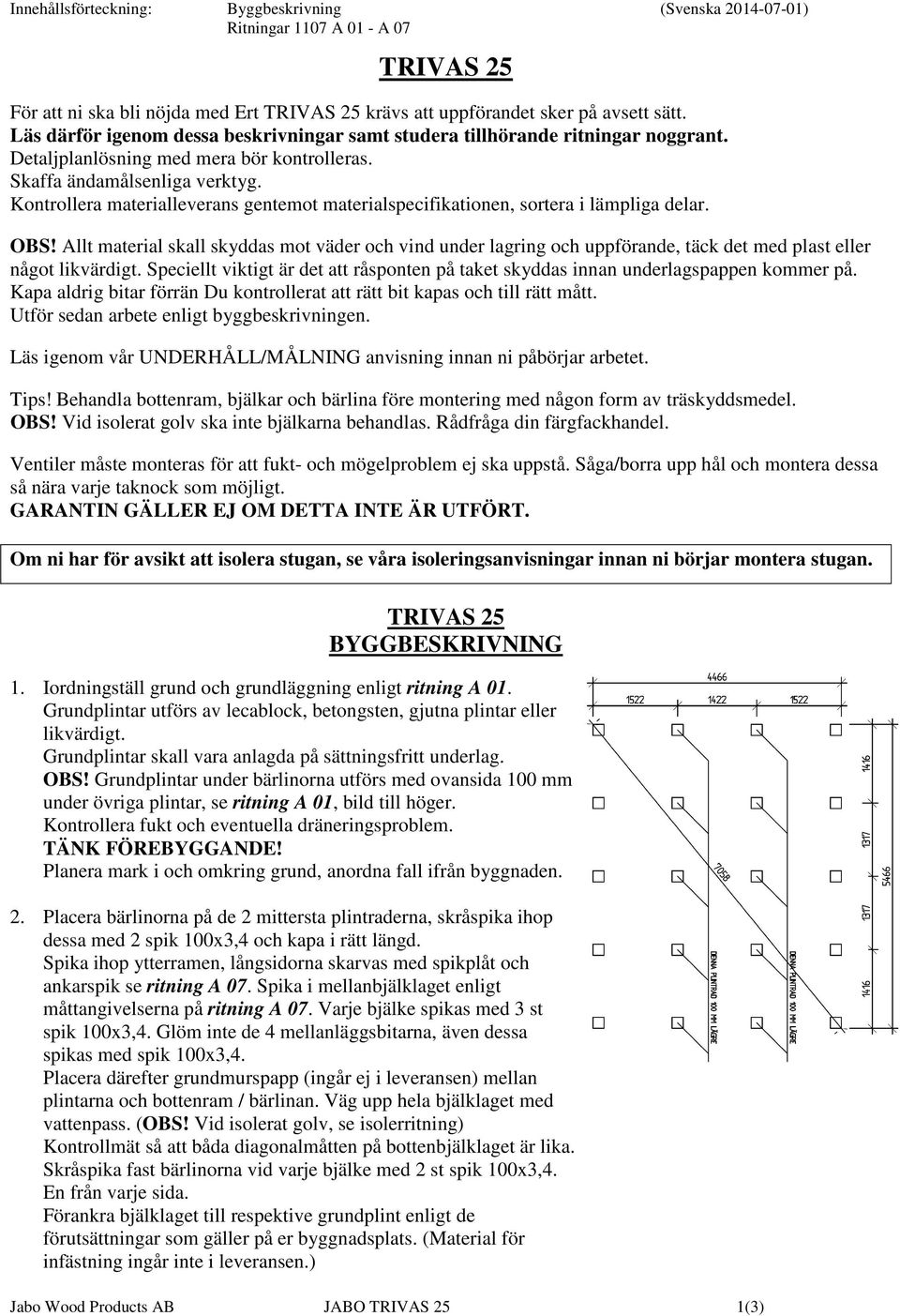

6 Innehållsförteckning: Byggbeskrivning (Svenska ) Ritningar 1107 A 01 - A 07 TRIVAS 25 För att ni ska bli nöjda med Ert TRIVAS 25 krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning med mera bör kontrolleras. Skaffa ändamålsenliga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot väder och vind under lagring och uppförande, täck det med plast eller något likvärdigt. Speciellt viktigt är det att råsponten på taket skyddas innan underlagspappen kommer på. Kapa aldrig bitar förrän Du kontrollerat att rätt bit kapas och till rätt mått. Utför sedan arbete enligt byggbeskrivningen. Läs igenom vår UNDERHÅLL/MÅLNING anvisning innan ni påbörjar arbetet. Tips! Behandla bottenram, bjälkar och bärlina före montering med någon form av träskyddsmedel. OBS! Vid isolerat golv ska inte bjälkarna behandlas. Rådfråga din färgfackhandel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. GARANTIN GÄLLER EJ OM DETTA INTE ÄR UTFÖRT. Om ni har för avsikt att isolera stugan, se våra isoleringsanvisningar innan ni börjar montera stugan. TRIVAS 25 BYGGBESKRIVNING 1. Iordningställ grund och grundläggning enligt ritning A 01. Grundplintar utförs av lecablock, betongsten, gjutna plintar eller likvärdigt. Grundplintar skall vara anlagda på sättningsfritt underlag. OBS! Grundplintar under bärlinorna utförs med ovansida 100 mm under övriga plintar, se ritning A 01, bild till höger. Kontrollera fukt och eventuella dräneringsproblem. TÄNK FÖREBYGGANDE! Planera mark i och omkring grund, anordna fall ifrån byggnaden. 2. Placera bärlinorna på de 2 mittersta plintraderna, skråspika ihop dessa med 2 spik 100x3,4 och kapa i rätt längd. Spika ihop ytterramen, långsidorna skarvas med spikplåt och ankarspik se ritning A 07. Spika i mellanbjälklaget enligt måttangivelserna på ritning A 07. Varje bjälke spikas med 3 st spik 100x3,4. Glöm inte de 4 mellanläggsbitarna, även dessa spikas med spik 100x3,4. Placera därefter grundmurspapp (ingår ej i leveransen) mellan plintarna och bottenram / bärlinan. Väg upp hela bjälklaget med vattenpass. (OBS! Vid isolerat golv, se isolerritning) Kontrollmät så att båda diagonalmåtten på bottenbjälklaget är lika. Skråspika fast bärlinorna vid varje bjälke med 2 st spik 100x3,4. En från varje sida. Förankra bjälklaget till respektive grundplint enligt de förutsättningar som gäller på er byggnadsplats. (Material för infästning ingår inte i leveransen.) Jabo Wood Products AB JABO TRIVAS 25 1(3)

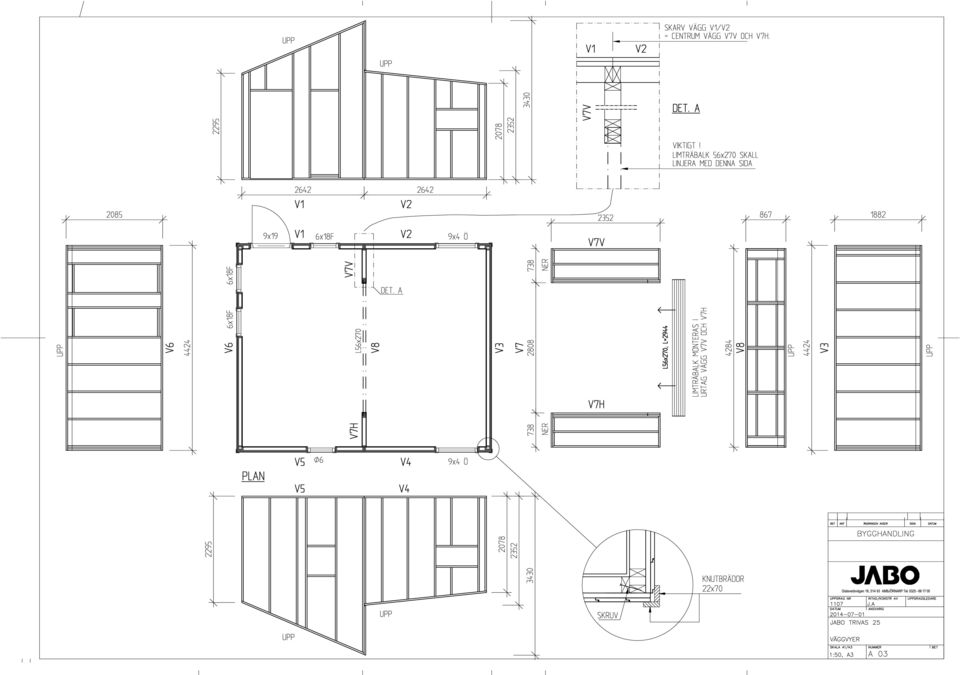

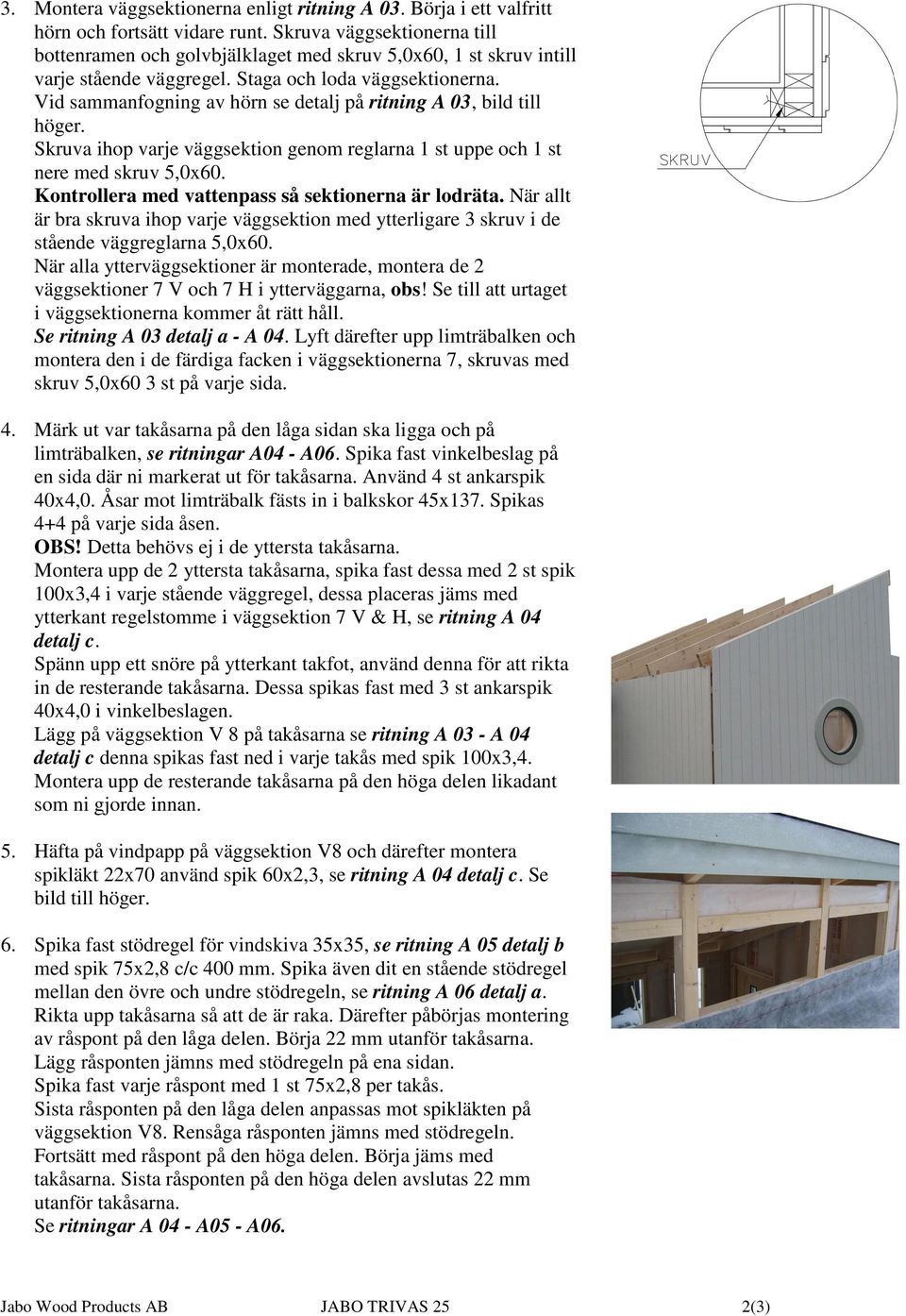

7 3. Montera väggsektionerna enligt ritning A 03. Börja i ett valfritt hörn och fortsätt vidare runt. Skruva väggsektionerna till bottenramen och golvbjälklaget med skruv 5,0x60, 1 st skruv intill varje stående väggregel. Staga och loda väggsektionerna. Vid sammanfogning av hörn se detalj på ritning A 03, bild till höger. Skruva ihop varje väggsektion genom reglarna 1 st uppe och 1 st nere med skruv 5,0x60. Kontrollera med vattenpass så sektionerna är lodräta. När allt är bra skruva ihop varje väggsektion med ytterligare 3 skruv i de stående väggreglarna 5,0x60. När alla ytterväggsektioner är monterade, montera de 2 väggsektioner 7 V och 7 H i ytterväggarna, obs! Se till att urtaget i väggsektionerna kommer åt rätt håll. Se ritning A 03 detalj a - A 04. Lyft därefter upp limträbalken och montera den i de färdiga facken i väggsektionerna 7, skruvas med skruv 5,0x60 3 st på varje sida. 4. Märk ut var takåsarna på den låga sidan ska ligga och på limträbalken, se ritningar A04 - A06. Spika fast vinkelbeslag på en sida där ni markerat ut för takåsarna. Använd 4 st ankarspik 40x4,0. Åsar mot limträbalk fästs in i balkskor 45x137. Spikas 4+4 på varje sida åsen. OBS! Detta behövs ej i de yttersta takåsarna. Montera upp de 2 yttersta takåsarna, spika fast dessa med 2 st spik 100x3,4 i varje stående väggregel, dessa placeras jäms med ytterkant regelstomme i väggsektion 7 V & H, se ritning A 04 detalj c. Spänn upp ett snöre på ytterkant takfot, använd denna för att rikta in de resterande takåsarna. Dessa spikas fast med 3 st ankarspik 40x4,0 i vinkelbeslagen. Lägg på väggsektion V 8 på takåsarna se ritning A 03 - A 04 detalj c denna spikas fast ned i varje takås med spik 100x3,4. Montera upp de resterande takåsarna på den höga delen likadant som ni gjorde innan. 5. Häfta på vindpapp på väggsektion V8 och därefter montera spikläkt 22x70 använd spik 60x2,3, se ritning A 04 detalj c. Se bild till höger. 6. Spika fast stödregel för vindskiva 35x35, se ritning A 05 detalj b med spik 75x2,8 c/c 400 mm. Spika även dit en stående stödregel mellan den övre och undre stödregeln, se ritning A 06 detalj a. Rikta upp takåsarna så att de är raka. Därefter påbörjas montering av råspont på den låga delen. Börja 22 mm utanför takåsarna. Lägg råsponten jämns med stödregeln på ena sidan. Spika fast varje råspont med 1 st 75x2,8 per takås. Sista råsponten på den låga delen anpassas mot spikläkten på väggsektion V8. Rensåga råsponten jämns med stödregeln. Fortsätt med råspont på den höga delen. Börja jäms med takåsarna. Sista råsponten på den höga delen avslutas 22 mm utanför takåsarna. Se ritningar A 04 - A05 - A06. Jabo Wood Products AB JABO TRIVAS 25 2(3)

8 7. Montera vindskivor 22x95, se ritning A 05 detalj b, bild till höger. Därefter monterar ni 2 st takfotsbrädor 22x145 i den låga delen och 1 st takfotsbräda 22x170 i den höga delen, se ritning A 04, detalj b och d. Spika dit de 2 nockbrädorna 22x145 i den höga delen, se ritning A 04 detalj c. Allt spikas med spik 75x2,8. 8. Montera underlagspapp. Börja med första våden minst 10 mm utanför den nedre kanten av takfotsbrädan med klisterremsan eller vid behov med godkänt skarvklister (ingår inte i leveransen). Fortsätt med omlottläggning minst 100 mm upp till nock. Underlagspappen ska läggas med den textil sidan uppåt. Vi rekommenderar att ni spikar med pappspik 15x2,1 cc 60 mm i ett zickzack mönster. Se bild till höger. Lägg pappen upp på vindskivans sida och längdskär på utsida vindskivan. På den låga delen avslutas pappen en bit upp på väggsektion V8. OBS! Underlagspapp utgör endast tillfällig takbeklädnad, varför ett permanent ytskikt SKALL monteras omgående. I samband med montering av permanent ytskikt, komplettera med vindskivelist, hängrännor och andra plåtbeslag. 9. Montera vinkelplåt och den liggande funkispanelen 17x145 på väggsektion V8 och takåsarna, se ritning A04 detalj c, spikas med spik 60x2,3. Funkispanelen på takåsarna ska klyvas för att lämna plats för en luftspalt, se bild ner till höger. 10. Montera fönster i takbrytningen, utsida karm = utsida panel. Väg av fönster med vattenpass. Kontrollera diagonalmåtten så dessa blir lika, se ritningar A04 - A05. Spika eller skruva fast karmarna (skruv medföljer ej), använd spik 100x3,4. Se medskickad detaljritning för dörr/fönstermontering. Spika även dit fönsterfoder 16x70 runt om fönstren och 16x70 mellan, använd spik 60x2, Montera golvbrädor, spika osynligt med trådspik 60x2,3 till golvbjälklaget. Använd ett spikdon de sista 5 mm. Se bild höger. Börja ca: 5 mm från väggen, sista brädan klyvs för att passa in. Se ritning A 04 detalj f och A 05. Golvträet är endast ett underlagsgolv där det kan förekomma kvisturslag, sprickor etc. 12. Spika fast knutbrädorna 22x70 med spik 75x2,8, se ritning A Lägg en mjukfog över fönster och dörrfoder. (Ingår ej i leverans.) 14. Nu återstår bara att måla huset, använd vår målningsanvisning eller rådfråga en färgfackhandel. Behandla dörrbladet noga så att fukt ej tränger in, se bifogad beskrivning. Er TRIVAS är nu klart. Lycka till! Önskar JABO WOOD PRODUCTS AB Jabo Wood Products AB JABO TRIVAS 25 3(3)

9

10

11

12

13

14

15
