Jabo Wood Products AB ref till ritningsnummer 1031 sida 1(2)
|
|
- Anna Martinsson
- för 8 år sedan
- Visningar:
Transkript
1 LEKSTUGA SAGA 4,1 + 1,5 N (Svenska ) LEVERANSBESKRIVNING TAK Råspont 17, takåsar 45 x 95, enkel vindskiva 22 x 95, takfotsbräda 22 x 70, stödregel 30 x 30. Taklutning ca 26 o. YTTERVÄGG Timmerprofil 20 x 120 färdigknutade. Längdkapning av profiler vid dörr, fönster och altan görs av kunden. GOLV Bottenram 35 x 70, golvbjälkar 35 x 70, råspont 17 x 95. ALTAN Trallgolv 16 x 95, golvbjälklag 35 x 70, räcke. FÖNSTER Öppningsbart fönster med plexiruta 694x520 och monterat spröjs. DÖRR Panel, plexiruta, spröjs, hakgångjärn, dörrknopp, ledhasp, dörrinfattning. PLÅT Material för plåtbeslagning ingår ej. ÖVRIGT Spik och skruv ingår. Ventilgaller RITNINGAR OCH BESKRIVNINGAR Huvudritning med materialbeskrivning. Måttritning för grundläggning. Monteringsanvisning. Jabo Wood Products AB ref till ritningsnummer 1031 sida 1(2)
2 LEKSTUGA SAGA 4,1 + 1,5 N LEVERANSBESKRIVNING DIMENSIONSFÖRUTSÄTTNINGAR LEKSTUGA SAGA 4,1 + 1,5 är ej dimensionerad enligt NYBYGGNADSREGLERNA BKR. Takåsar m m är dimensionerade för snöbelastning och egenvikt genom praktisk tillämpning/fullskaleprov vid fabriken. Vid placering av LEKSTUGA SAGA 4,1 + 1,5 inom område där höga krav betr. lastförutsättningar gäller, skall detta ovillkorligen framgå i beställning och leveransbeskrivning. Tillverkaren förbehåller sig rätten till att i materialleveransen göra tekniska förändringar eller sådana som lagar och författningar föreskriver. Illustrerad inredning ingår ej utan att vara speciellt angiven. Jabo Wood Products AB ref till ritningsnummer 1031 sida 2(2)

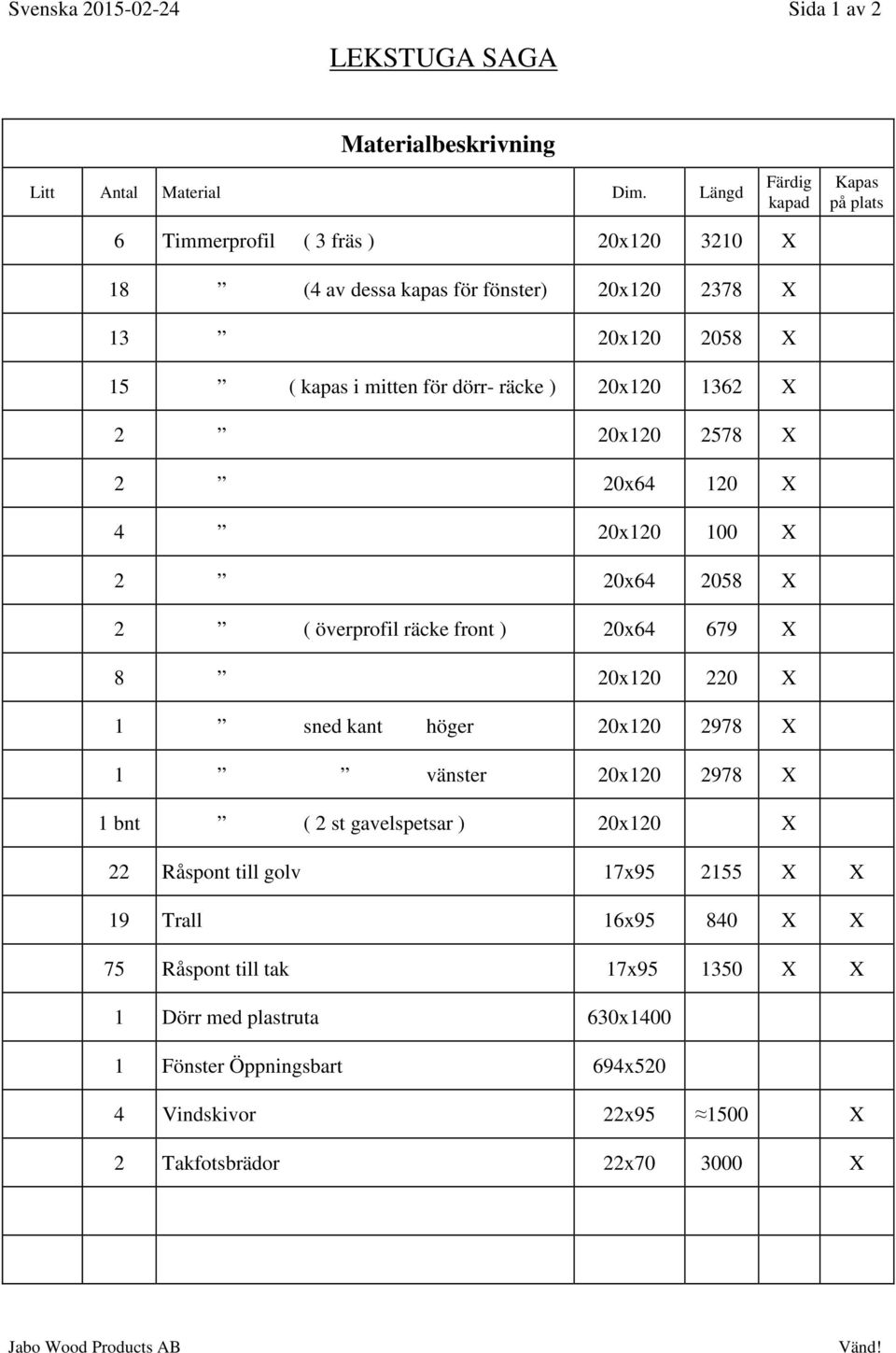

3 Svenska Sida 1 av 2 LEKSTUGA SAGA Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats 6 Timmerprofil ( 3 fräs ) 20x X 18 (4 av dessa kapas för fönster) 20x X 13 20x X 15 ( kapas i mitten för dörr- räcke ) 20x X 2 20x X 2 20x X 4 20x X 2 20x X 2 ( överprofil räcke front ) 20x X 8 20x X 1 sned kant höger 20x X 1 vänster 20x X 1 bnt ( 2 st gavelspetsar ) 20x120 X 22 Råspont till golv 17x X X 19 Trall 16x X X 75 Råspont till tak 17x X X 1 Dörr med plastruta 630x Fönster Öppningsbart 694x520 4 Vindskivor 22x X 2 Takfotsbrädor 22x X Jabo Wood Products AB Vänd!
4 Svenska Sida 2 av 2 JABO LEKSTUGA SAGA Materialbeskrivning Litt Antal Material Dim. Längd Färdig kapad Kapas på plats Takfotsregel 35x35 6 m X 4 Hörnreglar 30x X 1 Takås Jackad 45x X 1 bnt Dörrinfattning ( 2 st st 747 ) 45x70 X X 2 Överliggare till altanräcke jackad 45x X 1 Överliggare till altanräcke front 45x X 2 Bottenram 35x X 2 Bottenram Jackad 35x X 6 Bjälkar 35x X Spik- och beslagspåse innehållande: 1 par Hakgångjärn kompl. ( Raka ) 20 cm 1 st Ledhasp 1 påse Dörrknopp inkl. skruv (LC019) 1 påse Skruv á 200 st 4,0x45 1 pkt Trådspik á 500 st 60x2,3 1 påse Skruv á 8 st 4,0x30 2 Ventilgaller Batchnr: This product is carefully packaged and controlled by: Jabo Wood Products AB Sign Nr Vänd!
5 Innehållsförteckning: Byggnadsbeskrivning (Svenska ) Ritningar 1031 A01 A05 LEKSTUGA SAGA För att Er LEKSTUGA SAGA skall bli vad Ni och vi hoppas på krävs att uppförandet sker på avsett sätt. Läs därför igenom dessa beskrivningar samt studera tillhörande ritningar noggrant. Detaljplanlösning m m kontrolleras. Skaffa rätt och riktiga verktyg. Kontrollera materialleverans gentemot materialspecifikationen, sortera i lämpliga delar. OBS! Allt material skall skyddas mot fukt under lagring och uppförande. Kapa aldrig några bitar förrän Du kontrollerat att rätt bit kapats och till rätt mått. Utför sedan arbete enligt byggnadsbeskrivningen. Tag del av vår UNDERHÅLL/MÅLNING innan Ni påbörjar monteringen. Tips!!! Behandla bottenram, bjälkar och bärlina före montering med någon form av träskyddsmedel. Rådfråga en färgfack fackhandel. Ventiler måste monteras för att fukt- och mögelproblem ej ska uppstå. Såga/borra upp hål och montera dessa så nära varje taknock som möjligt. Garanti gäller ej om detta inte är utfört. LEKSTUGA SAGA BYGGNADSBESKRIVNING 1 Utför grundläggning med plintar eller likvärdigt efter eget val. Grundläggningsdjupet skall anpassas till markens tjälfarlighet. Mått på grundplintar och diagonal på grundläggningen kontrolleras noga. Jmf ritning A01. 2 Placera ut bottenram och spika ihop denna i hörn enligt ritning A01 - A 04. Montera bjälkar 35x70 enl. bjälklagsplan A 01. Förankra bottenramen till grundläggningen. 3 Påbörja härefter monteringen av timmerprofiler, börja med halvprofil vägg C och E, härefter följer helprofil vägg B och D. (Halvprofil L=120 vid A-vägg monteras senare.) Timmerprofiler spikas till bottenram. Se ritning A Härefter monteras timmerprofilerna varv nr 2 C-A-E-B och D osv. Timmerprofil L=1362 sågas enligt detalj på ritning A 03 för dörröppning och E-vägg. Timmerprofil L=2378 vägg B såga 4 st profiler enl. detalj A 03 för fönsteröppning. (Fönstret kan placeras vid vägg D om så önskas) Fäst spikregel 30x30 i varje knutpunkt, se detalj ritning A 03 - A 05. Lämna ca 20 mm i underkant för att golvbrädorna skall komma plats. 5 Timmerprofiler i gavelspets har tillsågats på fabrik med rätt taklutning, spika dessa profiler till underliggande från ovansidan. Kontrollera att gavelspets och vägganslutning håller samma höjd, får ev finjusteras. 6 Såga ur gavelspetsar för takås, se ritning A 03 - A 05. Jabo Wood Products AB Lekstuga Saga 1(2)

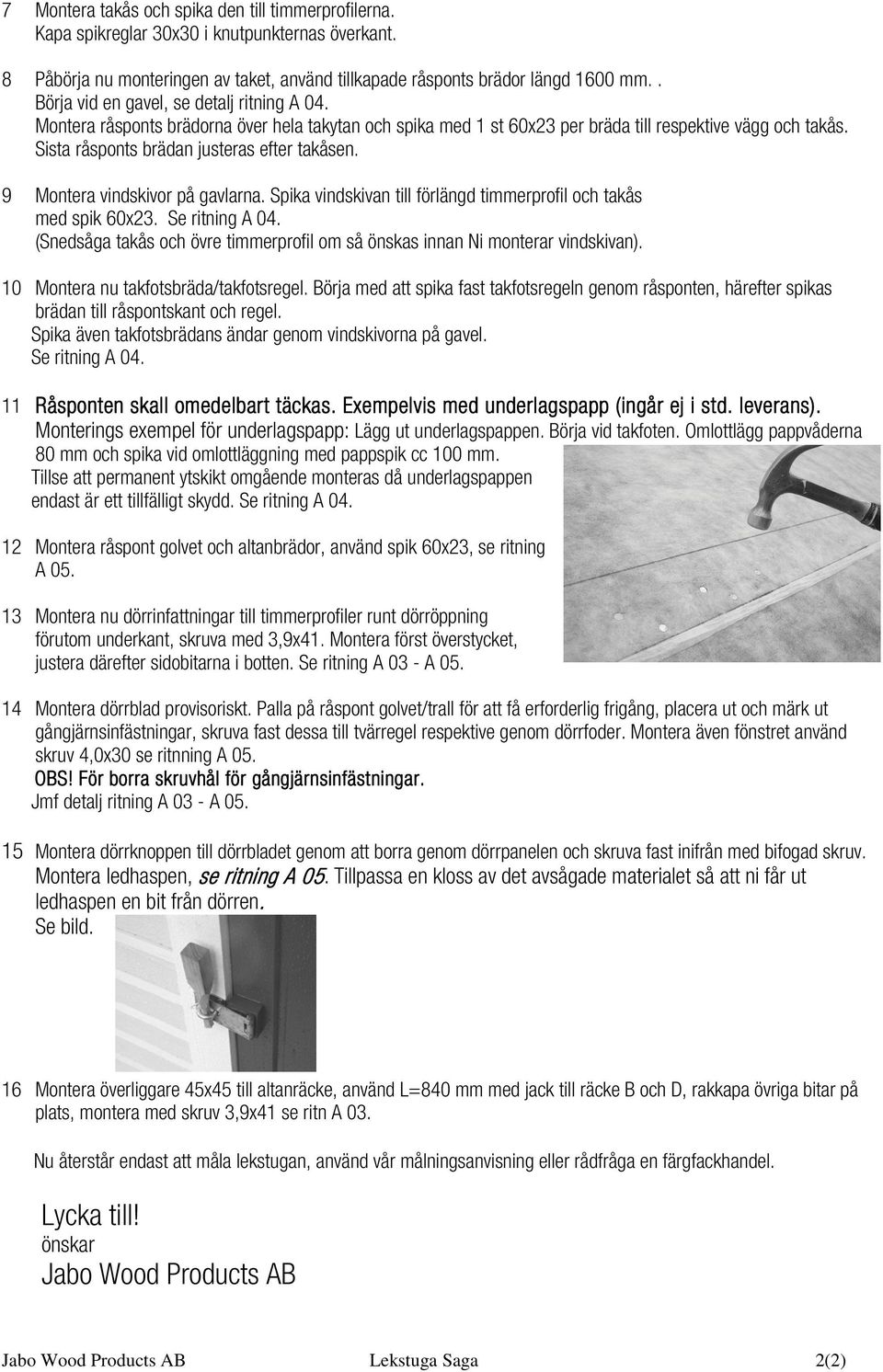

6 7 Montera takås och spika den till timmerprofilerna. Kapa spikreglar 30x30 i knutpunkternas överkant. 8 Påbörja nu monteringen av taket, använd tillkapade råsponts brädor längd 1600 mm.. Börja vid en gavel, se detalj ritning A 04. Montera råsponts brädorna över hela takytan och spika med 1 st 60x23 per bräda till respektive vägg och takås. Sista råsponts brädan justeras efter takåsen. 9 Montera vindskivor på gavlarna. Spika vindskivan till förlängd timmerprofil och takås med spik 60x23. Se ritning A 04. (Snedsåga takås och övre timmerprofil om så önskas innan Ni monterar vindskivan). 10 Montera nu takfotsbräda/takfotsregel. Börja med att spika fast takfotsregeln genom råsponten, härefter spikas brädan till råspontskant och regel. Spika även takfotsbrädans ändar genom vindskivorna på gavel. Se ritning A Råsponten skall omedelbart täckas. Exempelvis med underlagspapp (ingår ej i std. leverans). Monterings exempel för underlagspapp: Lägg ut underlagspappen. Börja vid takfoten. Omlottlägg pappvåderna 80 mm och spika vid omlottläggning med pappspik cc 100 mm. Tillse att permanent ytskikt omgående monteras då underlagspappen endast är ett tillfälligt skydd. Se ritning A Montera råspont golvet och altanbrädor, använd spik 60x23, se ritning A Montera nu dörrinfattningar till timmerprofiler runt dörröppning förutom underkant, skruva med 3,9x41. Montera först överstycket, justera därefter sidobitarna i botten. Se ritning A 03 - A Montera dörrblad provisoriskt. Palla på råspont golvet/trall för att få erforderlig frigång, placera ut och märk ut gångjärnsinfästningar, skruva fast dessa till tvärregel respektive genom dörrfoder. Montera även fönstret använd skruv 4,0x30 se ritnning A 05. OBS! För borra skruvhål för gångjärnsinfästningar. Jmf detalj ritning A 03 - A Montera dörrknoppen till dörrbladet genom att borra genom dörrpanelen och skruva fast inifrån med bifogad skruv. Montera ledhaspen, se ritning A 05. Tillpassa en kloss av det avsågade materialet så att ni får ut ledhaspen en bit från dörren. Se bild. 16 Montera överliggare 45x45 till altanräcke, använd L=840 mm med jack till räcke B och D, rakkapa övriga bitar på plats, montera med skruv 3,9x41 se ritn A 03. Nu återstår endast att måla lekstugan, använd vår målningsanvisning eller rådfråga en färgfackhandel. Lycka till! önskar Jabo Wood Products AB Jabo Wood Products AB Lekstuga Saga 2(2)
7
8

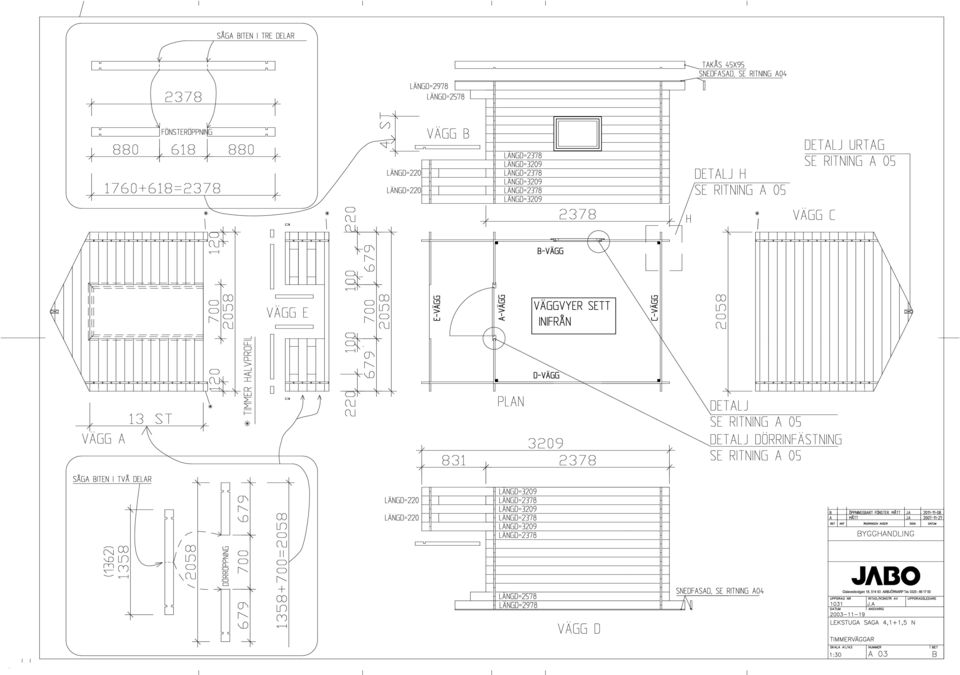

9
10

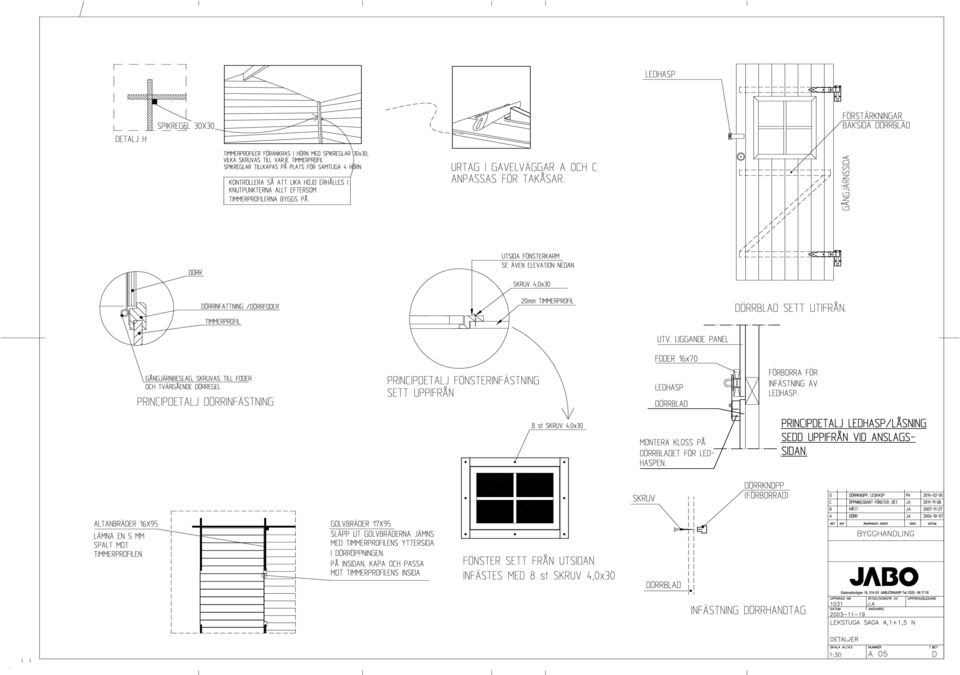

11
