Monteringsanvisning. ANTTI-SPANNMÅLSTORK Takstolar (sv)

Storlek: px
Starta visningen från sidan:

Download "Monteringsanvisning. ANTTI-SPANNMÅLSTORK Takstolar 408029 (sv)"

Transkript

1 Monteringsanvisning ANTTI-SPANNMÅLSTORK Takstolar (sv) ANTTI-TEOLLISUUS OY Koskentie 89 FI Kanunki, Salo Tfn Fax E-post: antti@antti-teollisuus.fi

2

3 I denna anvisning beskrivs skilt monteringen av den låga (A70305) och den höga (A70297) takstolsmodellen. Beträffande lyftning av taket gäller anvisningarna båda modellerna. Bilagor: -- förteckning över trävara -- vikter INNEHÅLL MONTERINGSANVISNING FÖR TAKSTOL A70305 (låg modell)... 4 Leveransens innehåll... 4 Montering av takstolen... 8 Montering av den nedre kretsen Mellanbjälklag Montering av takstol på plats Delar av trä MONTERINGSANVISNING FÖR TAKSTOL A70297 (hög modell) Leveransens innehåll Övrigt material och tillbehör som bör finnas Montering av takstolen Montering av taket Förberedelser Montering av takstolar Mellanbjälklag Z-profiler Delar av trä Plåtbeklädnad LYFTNING (båda takmodeller) Efter lyftningen Hög modell Låg modell FÖRTECKNING ÖVER TRÄVARA LÅG MODELL: ÅTGÅNG AV Z-BÄRARNA HÖG MODELL: TAKENS VIKT: Antti-Teollisuus Oy

4 MONTERINGSANVISNING FÖR TAKSTOL A70305 (låg modell) Denna monteringsanvisning följer sammansättningsordningen. Läs igenom anvisningen noggrant innan du inleder arbetet. Leveransens innehåll Takstolarna levereras i delar. Delarna till en takstol levereras i tre förpackningar (A70049, A70047 ja A70050). A70049 A70047 A70050 Antti-Teollisuus Oy

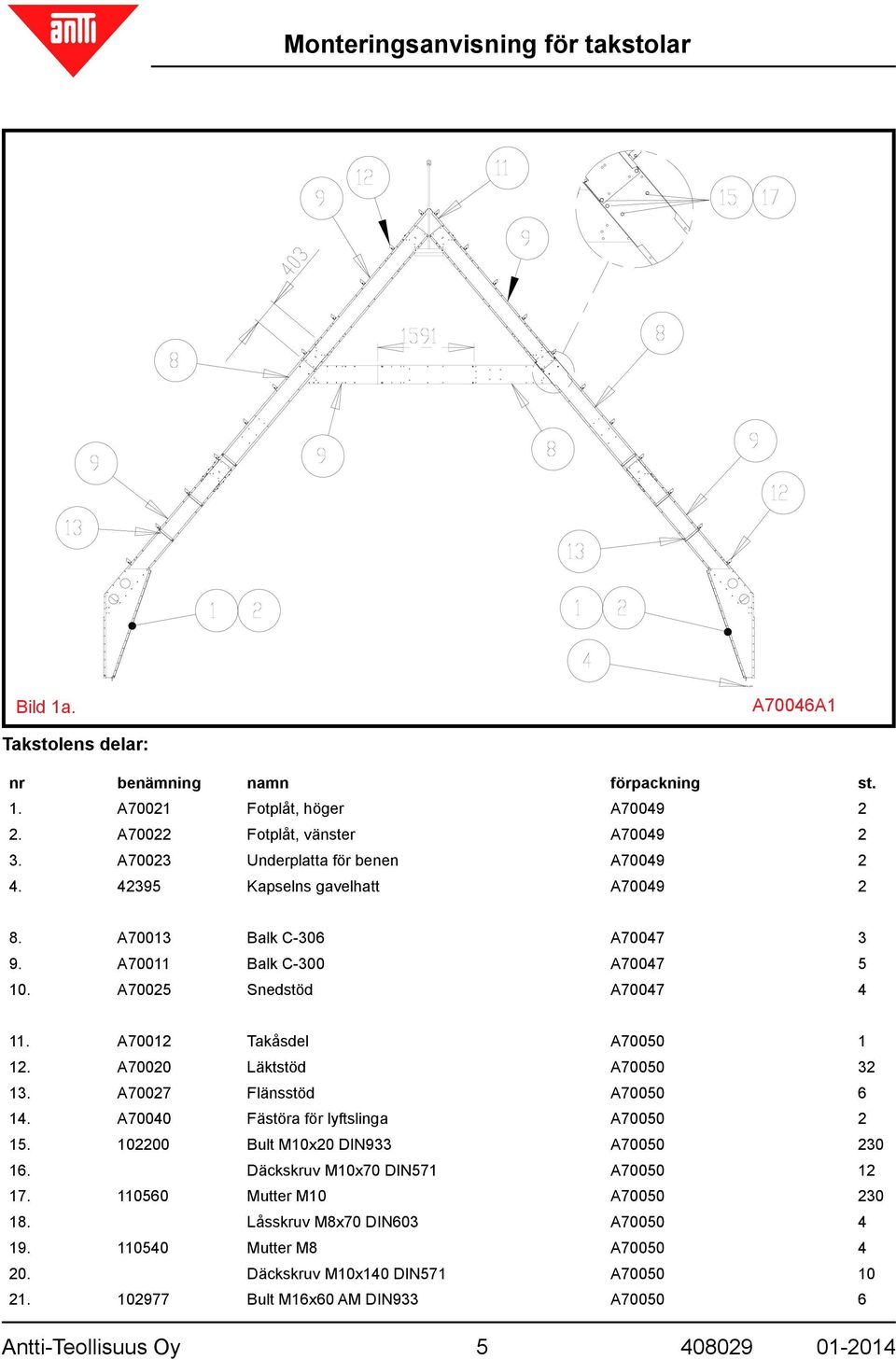

5 Bild 1a. A70046A1 Takstolens delar: nr benämning namn förpackning st. 1. A70021 Fotplåt, höger A A70022 Fotplåt, vänster A A70023 Underplatta för benen A Kapselns gavelhatt A A70013 Balk C-306 A A70011 Balk C-300 A A70025 Snedstöd A A70012 Takåsdel A A70020 Läktstöd A A70027 Flänsstöd A A70040 Fästöra för lyftslinga A Bult M10x20 DIN933 A Däckskruv M10x70 DIN571 A Mutter M10 A Låsskruv M8x70 DIN603 A Mutter M8 A Däckskruv M10x140 DIN571 A Bult M16x60 AM DIN933 A Antti-Teollisuus Oy

6 Bild 1b. Montering av mellanbalken A70046A3 Antti-Teollisuus Oy

7 Bild 1c. A70046A4 Takstolsbalkarna fästs med M10x20 bultar som levereras med förpackningarna. För fastsättning av en balk används 20 bultar. Då C-balkarna fästs ihop, behövs det för varje förband 12 bultar. För fastsättning av C-balken vid takåsdelen behövs det 10 bultar. Horisontalbalken fästs vid ett av sina förband med M10x20 4 st. (bild 1b). C-balkarna vid takstolens nedre del förses med tre stödjärn (del 13) för flänsen, bild 1c. De fästs med två m10x20 bultar. Bilder 1a, 1b, 1c och 2. Antti-Teollisuus Oy

8 Montering av takstolen Låg modell BULTARNAS ANVÄNDNINGSÄNDAMÅL BULT M10x20 Takstolens fogar DÄCKSKRUV M10x70 Fastsättning av benen vid den nedre syllen och snedstöden LÅSSKRUV M8x70 Fastsättning av ytterbeklädnadens övre balk vid benet DÄCKSKRUV M10x140 Fastsättning av den nedre kretsen vid virket i elementet Takstolarna monteras ihop i ett horisontalt läge på marken enligt bilderna 1a, b, c och 2. Snedstöden (bild 7, del 10) och fastsättningsdelarna (del 3, A70023) monteras ännu inte i detta skede. Dimensionerna för varje silosystem framgår av tabellen på bilden 2. Monteringen inleds med takåsdelen (del 11) till vilka de översta balkarna kopplas (del 9, A70011). Del 9 (A70011) är symmetrisk och det spelar ingen roll vilken ände som pekar uppåt. Delen 8 (A70013) monteras så att avfasningarna på 25x25 pekar uppåt. På den vågräta delen av del 8 (A70013) placeras änden med avfasningarna mot mitten. Del 9 är symmetrisk, så den kan monteras i vilket läge som helst. Antti-Teollisuus Oy

9 Bild 2. A70046A2 DIM X DIM B DIM E DIM F DIM G DIM P 2,5 m + 3 m + 2,5 m mm mm mm mm 900 mm mm 4 x 2 m mm mm mm mm 900 mm mm 3 x 3 m mm mm mm mm 700 mm mm 4 x 2,5 m 574 mm mm mm mm 500 mm mm 5 x 2 m 459 mm mm mm mm 500 mm mm DIM X avser avståndet som C-balkarna överlappar DIM B avser avståndet mellan syllarnas ytterkanter DIM E avser mellanbjälklagets bredd DIM F avser dimensionen från mellanbjälklagets yta till takstolens högsta punkt DIM G avser fördelningen av vertikalstolpar vid gaveln (bild 11) DIM P avser takplåtens längd Måtten DIM 1 och 403 har märkts på C-balken A70013, men de övriga måtten måste mätas skilt. Antti-Teollisuus Oy

10 Montering av den nedre kretsen Den nedre kretsen monteras bredvid torken. Platsen bör väljas så att kranen kan lyfta taket på en gång på plats. Man monterar kretsen på stadiga upphöjningar (t.ex. truckpallar) som har ställts på marken. I höjdled bör upphöjningarna vara på exakt samma nivå. Lägg även märke till att upphöjningarna inte får förhindra plåtbeläggningen av sidoväggen. Väggplåten fästs direkt vid den nedre kretsen och den skall sträcka sig under den nedre kretsen. Den nedre kretsen görs av två stycken virke på 50x150 placerade ovanpå varandra. I varje hörn monteras ett provisoriskt stöd som håller korsmåttet rätt under lyftningen. DIM C avser dimensionen som beror på silofördelningen enligt tabellen. Längden på denna dimension kan ändras med dimensionen DIM A i förhållande till antalet element. T.ex. 5x2m; om DIM C är mm och antalet silor i rad är sex, blir dimensionen 10,768 m + 2,11 m = 12,878 m. Underlagsplåtarna (del 3, bild 3) för takstolarnas ben spikas fast enligt elementfördelningen. Elementfördelningen (DIM A) är: för element på 2 m för element på 2,5 m för element på 3 m DIM A = 2,11 m DIM A = 2,6 m DIM A = 3,11 m DIM C 2,5 m + 3 m + 2,5 m mm 4 x 2 m mm 3 x 3 m mm 4 x 2,5 m mm 5 x 2 m mm Den nedre kretsen görs 61 mm bredare och längre än mellanbjälklaget. Kretsen överskrider alltså mellanbjälklaget med 33,5 mm på alla kanter. DIM A - 72 mm DIM A DIM A DIM A - 72 mm 3 DIM B DIM C Bild 3. Antti-Teollisuus Oy

11 Mellanbjälklag Plankor på 50x100 fästs vid elementens övre kanter och mellanbjälklagets skarvar enligt bild 5. Mellanbjälklaget byggs ovanpå silorna innan taket lyfts på plats. Materialet är barrträdsfaner som bör vara minst 18 mm tjockt och 1200 mm brett. Kapselns gavelhattar (bild 4) kommer under mellanbjälklaget vid takstolarnas fästpunkter. Mellanbjälklagets kant kommer i nivå med elementflänsarna enligt bild 4. Måtten kan mätas även från elementens mittlinje. Då är avståndet till mellanbjälklagets kant 78,5 mm. Mellanbjälklag 30,5 mm Nedre krets för den låga modellen 78,5 mm Bild 4. Mellanbjälklagets kant, kapselns gavelhatt Antti-Teollisuus Oy

12 1 200 Plåtens längd Planka 50x100 Bild 5. Plåtläggning på mellanbjälklaget Antti-Teollisuus Oy

13 Montering av takstolen på plats De färdigmonterade takstolarna lyfts på plats en åt gången och stöds i vertikalt läge med hjälp av snedstöden (del 1, A70025). Benet fästs mitt på underlaget (bild 7) på alla övriga takstolar förutom den första och den sista. Vid dem fästs benet vid plåtens kant. Vid hörnen bockas det lodräta fästörat för benet 90 grader (bild 6), eftersom det kommer ovanpå den nedre kretsen. Benet fästs med däckskruvar M10x70 vid underlagets kant på gavelns sida. Vid gavlarna monteras takstolarna med C-profilernas baksidor inåt. Bild 6. Bild 7. A70302A1 Antti-Teollisuus Oy

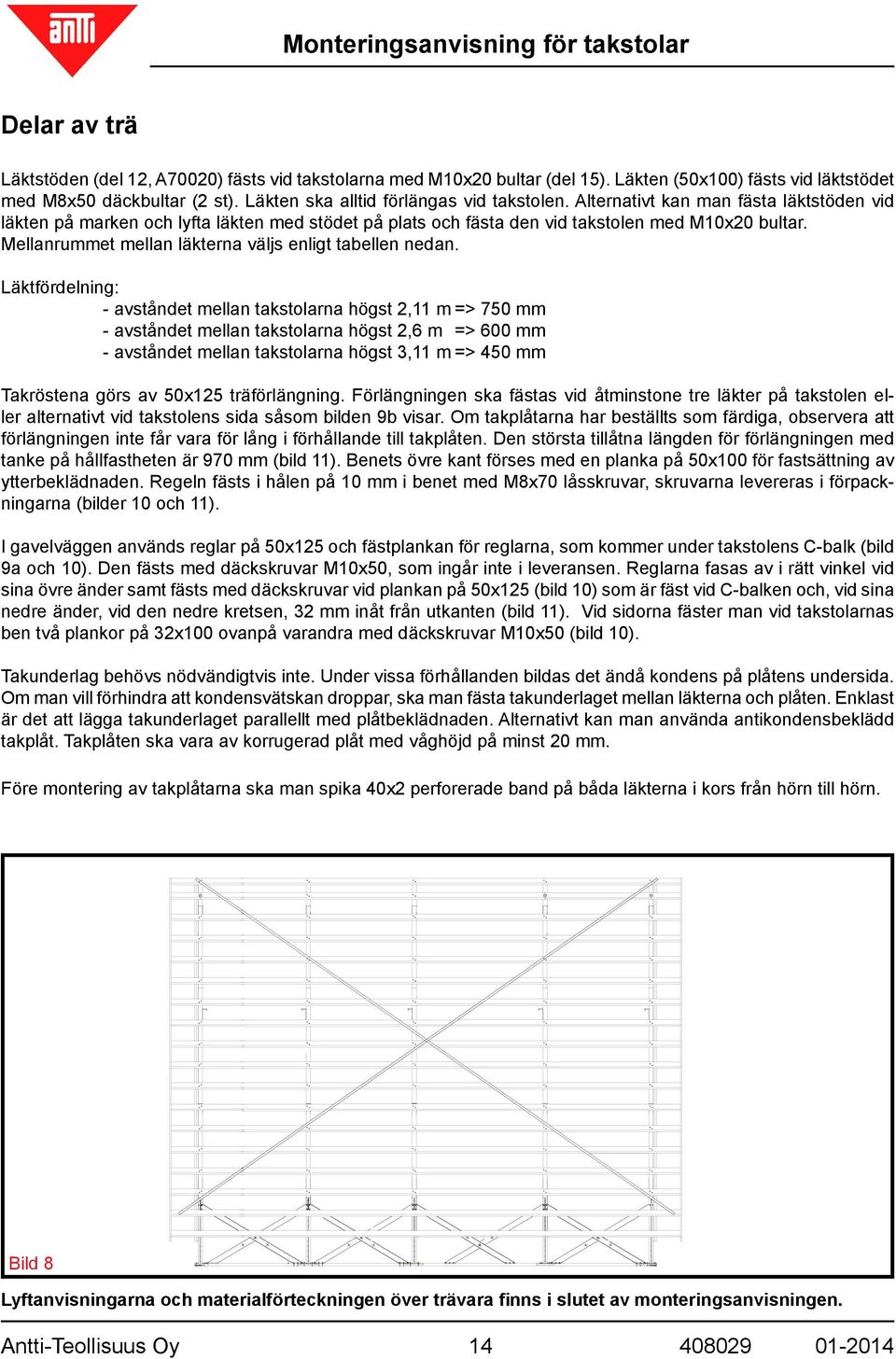

14 Delar av trä Läktstöden (del 12, A70020) fästs vid takstolarna med M10x20 bultar (del 15). Läkten (50x100) fästs vid läktstödet med M8x50 däckbultar (2 st). Läkten ska alltid förlängas vid takstolen. Alternativt kan man fästa läktstöden vid läkten på marken och lyfta läkten med stödet på plats och fästa den vid takstolen med M10x20 bultar. Mellanrummet mellan läkterna väljs enligt tabellen nedan. Läktfördelning: - avståndet mellan takstolarna högst 2,11 m => 750 mm - avståndet mellan takstolarna högst 2,6 m => 600 mm - avståndet mellan takstolarna högst 3,11 m => 450 mm Takröstena görs av 50x125 träförlängning. Förlängningen ska fästas vid åtminstone tre läkter på takstolen eller alternativt vid takstolens sida såsom bilden 9b visar. Om takplåtarna har beställts som färdiga, observera att förlängningen inte får vara för lång i förhållande till takplåten. Den största tillåtna längden för förlängningen med tanke på hållfastheten är 970 mm (bild 11). Benets övre kant förses med en planka på 50x100 för fastsättning av ytterbeklädnaden. Regeln fästs i hålen på 10 mm i benet med M8x70 låsskruvar, skruvarna levereras i förpackningarna (bilder 10 och 11). I gavelväggen används reglar på 50x125 och fästplankan för reglarna, som kommer under takstolens C-balk (bild 9a och 10). Den fästs med däckskruvar M10x50, som ingår inte i leveransen. Reglarna fasas av i rätt vinkel vid sina övre änder samt fästs med däckskruvar vid plankan på 50x125 (bild 10) som är fäst vid C-balken och, vid sina nedre änder, vid den nedre kretsen, 32 mm inåt från utkanten (bild 11). Vid sidorna fäster man vid takstolarnas ben två plankor på 32x100 ovanpå varandra med däckskruvar M10x50 (bild 10). Takunderlag behövs nödvändigtvis inte. Under vissa förhållanden bildas det ändå kondens på plåtens undersida. Om man vill förhindra att kondensvätskan droppar, ska man fästa takunderlaget mellan läkterna och plåten. Enklast är det att lägga takunderlaget parallellt med plåtbeklädnaden. Alternativt kan man använda antikondensbeklädd takplåt. Takplåten ska vara av korrugerad plåt med våghöjd på minst 20 mm. Före montering av takplåtarna ska man spika 40x2 perforerade band på båda läkterna i kors från hörn till hörn. Bild 8 Lyftanvisningarna och materialförteckningen över trävara finns i slutet av monteringsanvisningen. Antti-Teollisuus Oy

15 max x100 M10x50 50x125 32x100 50x125 Bild 9a: Röste vid gaveln M10x50 6 st. 50x125 Bild 9b: Röste på sidan Antti-Teollisuus Oy

16 Bild 10. A70052A1 Antti-Teollisuus Oy

17 Bild 11. A70052A2 Antti-Teollisuus Oy

18 MONTERINGSANVISNING FÖR TAKSTOL A70297 (hög modell) Denna monteringsanvisning följer sammansättningsordningen. Läs igenom anvisningen noggrant innan du inleder arbetet. Leveransens innehåll Takstolarna levereras i delar. Delarna till en takstol levereras i tre förpackningar (A70049, A70047 ja A70050). A70048 A70047 A70050 Antti-Teollisuus Oy

19 Bild 12. A70026A2 Takstolens delar: nr benämning namn förpackning st. 1. A70007 Ben L=2700 A A70009 Stång U-112 A A70005 Föreningsdel A A70006 Hörndel A A70016 Benbotten A A70019 Fastsättningsdel A A70013 Balk C-306 A A A70011 Balk C-300 A A A70025 Snedstöd A A70012 Takåsdel A A70020 Läktstöd A A70027 Flänsstöd A A70040 Fästöra för lyftslinga A Bult M10x20 DIN933 A Däckskruv M10x70 DIN571 A Mutter M10 A Låsskruv M8x70 DIN603 A Mutter M8 A Däckskruv M10x140 DIN571 A Bult M16x60 AM DIN933 A Antti-Teollisuus Oy

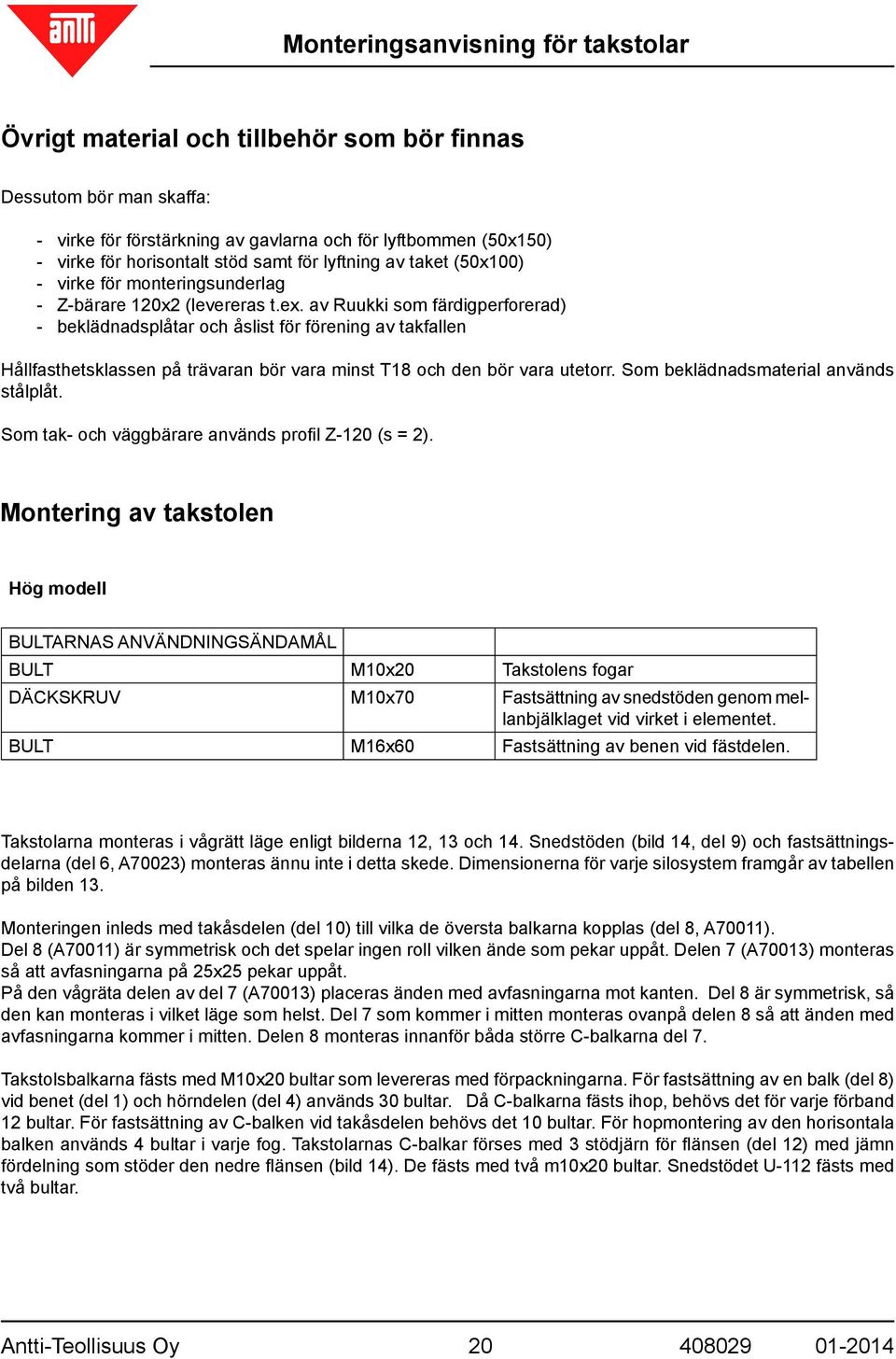

20 Övrigt material och tillbehör som bör finnas Dessutom bör man skaffa: -- virke för förstärkning av gavlarna och för lyftbommen (50x150) -- virke för horisontalt stöd samt för lyftning av taket (50x100) -- virke för monteringsunderlag -- Z-bärare 120x2 (levereras t.ex. av Ruukki som färdigperforerad) -- beklädnadsplåtar och åslist för förening av takfallen Hållfasthetsklassen på trävaran bör vara minst T18 och den bör vara utetorr. Som beklädnadsmaterial används stålplåt. Som tak- och väggbärare används profil Z-120 (s = 2). Montering av takstolen Hög modell BULTARNAS ANVÄNDNINGSÄNDAMÅL BULT M10x20 Takstolens fogar DÄCKSKRUV M10x70 Fastsättning av snedstöden genom mellanbjälklaget vid virket i elementet. BULT M16x60 Fastsättning av benen vid fästdelen. Takstolarna monteras i vågrätt läge enligt bilderna 12, 13 och 14. Snedstöden (bild 14, del 9) och fastsättningsdelarna (del 6, A70023) monteras ännu inte i detta skede. Dimensionerna för varje silosystem framgår av tabellen på bilden 13. Monteringen inleds med takåsdelen (del 10) till vilka de översta balkarna kopplas (del 8, A70011). Del 8 (A70011) är symmetrisk och det spelar ingen roll vilken ände som pekar uppåt. Delen 7 (A70013) monteras så att avfasningarna på 25x25 pekar uppåt. På den vågräta delen av del 7 (A70013) placeras änden med avfasningarna mot kanten. Del 8 är symmetrisk, så den kan monteras i vilket läge som helst. Del 7 som kommer i mitten monteras ovanpå delen 8 så att änden med avfasningarna kommer i mitten. Delen 8 monteras innanför båda större C-balkarna del 7. Takstolsbalkarna fästs med M10x20 bultar som levereras med förpackningarna. För fastsättning av en balk (del 8) vid benet (del 1) och hörndelen (del 4) används 30 bultar. Då C-balkarna fästs ihop, behövs det för varje förband 12 bultar. För fastsättning av C-balken vid takåsdelen behövs det 10 bultar. För hopmontering av den horisontala balken används 4 bultar i varje fog. Takstolarnas C-balkar förses med 3 stödjärn för flänsen (del 12) med jämn fördelning som stöder den nedre flänsen (bild 14). De fästs med två m10x20 bultar. Snedstödet U-112 fästs med två bultar. Antti-Teollisuus Oy

21 Bild 13. A70026A1 DIM 1 DIM 2 DIM 3 DIM 4 DIM 5 DIM 6 DIM 7 3 x 2,5 m ,5 m+3 m+2,5 m x 2 m x 3 m x 2,5 m x 2 m DIM 5 avser avståndet mellan de yttersta hålen i fästena Måtten DIM 1 och 403 har märkts på C-balken A70013, men de övriga måtten måste mätas skilt. Antti-Teollisuus Oy

22 Bild 14. A70026A3 Antti-Teollisuus Oy

23 Fästdelarna (del 6) monteras vid silohörnen på torken dvs. på de platser där takstolarna fästs efter lyftningen. Man försäkrar sig om att fastsättningsdelarna hålls på plats genom att svetsa fast delen både i elementets ändlist och vid flänsen i elementets övre kant. Bild 15. Antti-Teollisuus Oy

24 Montering av taket Taket monteras färdigt på marken och lyfts på plats helt. Förberedelser Man bereder ett ställe på marken för montering av taket. Detta ställe bör finnas så nära torken att det är möjligt att lyfta taket på torken på en gång. Vid varje ben görs ett stadigt underlag (t.ex. av en truckpall). Underlagen bör vara exakt på samma nivå. Vid båda sidor av underlagen fästs ett hammarband som sträcker sig från den ena änden till den andra (Bild 16) så att måttet mellan de yttre kanterna blir detsamma som måttet mellan benens yttre kanter. (DIM 6, bild 13) Platser för takstolarna märks på hammarbandet (stolarnas mittpunkter) enligt elementfördelningen. Elementfördelningen är: -- för element på 2m DIM A = 2,11 m -- för element på 2,5m DIM A = 2,6 m -- för element på 3m DIM A = 3,11 m Bild 16. A70312A1 Montering av takstolar De färdigmonterade takstolarna lyfts på hammarbandet på de märkta ställena. Benets yttre kant blir i nivå med hammarbandets ytterkant (bild 16). Vid gavlarna monteras takstolarna så att C-profilernas ryggsidor blir mot väggen. Takstolarna fästs provisoriskt vid hammarbandet med däckbultar och stöds i vertikalt läge med snedstöden (bild 16, del 9). Mellanbjälklag Vid elementens övre kanter och mellanbjälklagets skarvar fästs plankor på 50x100 enligt bild (17). Som däckmaterial används minst 18 mm tjockt och 1200 mm brett barrträdsfaner. Däckfaneret kan man lägga på plats efter takstolarnas fästdelar har svetsats fast vid hörnen på elementen, vilket kräver att faneret skåras på dessa ställen. Mellanbjälklagets kant kommer i nivå med elementflänsarna enligt bilden (bild 15). Måttet kan mätas även från elementens mittlinje. Då är avståndet till mellanbjälklagets kant 78,5 mm. Antti-Teollisuus Oy

25 1 200 Plåtens längd Planka 50x100 Bild 17. Antti-Teollisuus Oy

26 Z-profiler Läkterna och väggbärarna görs av 120 mm hög, 2 mm tjock Z-profil (bilder 18 och 19). Läkterna fäst med jämna mellanrum. Mellanrummet får dock inte vara bredare än mm. Mellan takstolen och läkten fästs hålband på 40x2 i kors från hörn till hörn på båda takfallen (bild 19). För montering av väggbärarna används minst två M8 skruvar per fog. Takläkterna fästs vid fläktstödet (A70020) med minst två M8 skruvar. Läktstödet fästs vid takstolen med en M10 skruv, se bilden sett från läktens sida, bild 18. Den nedersta läkten monteras i omvänt läge så att Z-profilens översta spets pekar nedåt (bild 20). Läkterna förlängs med överlappning på 390 mm med fyra M8 skruvar som ingår inte i leveransen. Det är möjligt att använda enhetliga bärare. Z-bäraren bör vara aningen upplyft från takstolens yta; se t.ex. Ruukkis webbplats för Produktinformation över lättbalkar. Z-bäraren kan beställas färdigt förhålad på önskad fördelning hos t.ex. Ruukki Bild 18. A70042A2 Antti-Teollisuus Oy

27 A70042A5 Bild 19. Takunderlag behövs nödvändigtvis inte. Under vissa förhållanden bildas det ändå kondens på plåtens undersida. Om man önskar förhindra att det droppar kondensvätska, ska man fästa takunderlaget mellan läkterna och plåten. Enklast är det att lägga takunderlaget parallellt med plåtbeklädnaden. Alternativt kan man använda antikondensbeklädd takplåt. Antti-Teollisuus Oy

28 Delar av trä Z-bärarna på takets väggar bör stödas så att spännvidden blir max. 4 meter. Man ska göra reglar för gaveln av 50x150 virke (bild 19, del 38). Plankorna skåras vid takstolens horisontalbalk och överbalk så att plankans kant blir i nivå med takstolens ytterkant. Skårans djup ska var 91 mm och man ska skåra minst över 170 mm för att skårans hörn sträcker sig till C-balkens nedre kant. När det gäller plankans längd ska mellanbjälklagets tjocklek tas till hänsyn, eftersom plankans nedre ända ska ligga på detta då taket har lyfts på plats. Regelns (del 38) nedre ända fästs efter lyftningen vid plankan (50x100) under mellanbjälklaget med särskilda hörnplåtar (90x90x3, som ingår inte i leveransen) och däckskruvar M10x50 (som ingår inte i leveransen) enligt bilden 18. Vid regelns övre ända bör man även säkerställa tillräckligt stödjande med t.ex. skilda länkar som kan göras av hålband (bild 19, del 43). Med hjälp av dem blir stödjandet stadigare än med några däckskruvar. För fastsättningen av tilläggstödet används M10x50 däckskruvar och M10 skruvar, som ingår inte i leveransen. På takstolarnas horisontalbalkar monteras strävor (50x100) från regeln snett till den tredje takstolen (bild 19, del 37). Virket fästs med hålband och däckskruvar även vid regeln. Plankorna fästs med däckskruvar M10x50 genom hålen i horisontalbalkarna. Varje skarv ska fästas med flera bultar. I detta exempel har skarvarna märkts med X (bild 19). Plåtbeklädnad Som beklädnadsmaterial används stålplåt. Mått på beklädnadsplåtarna framgår av bilden 21. Vid montering av takplåtarna använder man vid taknocken en åslist, i vilken man skruvar fast överkanterna av takplåtarna på båda takfallen innan monteringen av nockplåten på plats (bild 18), delnummer 31 refererar till takplåten. På detta sätt minskar man den kraft som trycker Z-bärarna nedåt. OBS! Gör tillräckligt stora hål i åslisten för de M24-gängstängerna som används för lyftningen så att gängstången inte stötar på listen under lyftningen. På bilden 21 visas dimensioneringen av röstets underlagsplåt (del 27), gavelplåt (del 29) samt åslist (del 38). Dessa ingår inte i leveransen. Vid röstena fästs beklädnadsplåtarna med självborrande skruvar (bild 20, del 45) som är försedda med en tätning och är i samma färg som beklädnadsplåten. Bilden 20 visar ett exempel på plåtarna vid takfoten och gavelröstet. Av bilden framgår även maximiöverhäng för Z-profilen, som är 444 mm. Bild 20. A70042A3 Antti-Teollisuus Oy

29 A70042A4 Bild 21. L2 L3 L4 L5 Takplåtens dimensioner 3 x 2,5m ,5 m + 3 m + 2,5 m x 2 m x 3 m x 2,5 m x 2 m Takplåten ska vara av korrugerad plåt med våghöjd på minst 20 mm. L1 5 x 2 m L1=5x x 2,5 m L1=5x x 3 m L1=5x x 2 m + 3 x 3 m L1=2x2110+3x Före lyftningen ska snedstöden avlägsnas och benen lösgöras från hammarbandet. Antti-Teollisuus Oy

30 LYFTNING (båda takmodeller) För lyftningen ska man skaffa ett tillräckligt antal lyftlänkar (42403) och lyftlinor på 2 ton.. 3x 50x150 Antalet takstolar Lyftlänkar behövs Lyftlinor behövs 4 st. 2 st. 4 st. 5 st. 3 st. 4 st. 6 st. 4 st. 4 st. 7 st. 4 st. 8 st. 8 st. 4 st. 12 st. M24 11 Bild 22. U-100 Bild 23. A70341A1 Antti-Teollisuus Oy

31 Fäst en lyftlänk vid minst varannan takstol. De takstolar som inte lyfts upp, stöds mot den invidliggande takstolen med 2 lyftlinor (2 ton)(bild 24). För fastsättningen av lyftlinan används lyftöglan (del 13, A70040). Fästandet av linorna framgår av bilden 23; fastsättning med två M10x20 bultar. Ett likadant fäste ska fästas vid den nedre kanten av den invidliggande takstolen. Bommen, som används för lyftningen, kan göras av tre stycken invid varandra placerade 50x150 plankor (hållfasthetsklass T18, utetorr). Den mellersta plankan kapas av vid lyftlänkarna så att det förblir öppningar på 24 mm för gängstängerna (bild 22). Den tillåtna lasten för de kedjor som används för lyftningen bör vara minst 7 ton. Vinkeln mellan de yttersta kedjorna bör vara högst 60 grader (bild 26). Lyftningen bör utföras under lungt väder. Till minst två av de nedre hörnen ska bindas tillräckligt långa snör, med vilka taket kan styras från marken under lyftningen. På ett lågt tak ska man märka i mellanbjälklaget stället för innerkanten av hammarbandet. Det bör finnas ca 117 mm från mellanbjälklagets ytterkant. Måttet kan variera en aning beroende på det verkliga måttet av virket på den nedre kretsen. Man kan göra lutande styrningar av tjockt faner på mellanbjälklaget för att underlätta sänkningen av taket på det rätta stället (bild 25). Bild Bild 25. Bild 26. Antti-Teollisuus Oy

32 Efter lyftningen Hög modell Taket sänks på sin plats och benen fästs med M16x60 skruvar (del 20). De snedstöd (del 9, A70025) som användes som hjälpmedel under hopmontering av taket, fästs med M10x20 bultar vid benet och med M10x70 däckskruvar vid mellanbjälklaget. De nedre ändarna av reglarna vid gaveln fästs genom mellanbjälklaget vid plankorna på 50x100 (bilder 18 och 19). Låg modell Efter lyftningen fästs takets nedre krets med M10x40 däckskruvar (del 20) med fördelning på ca 600 mm. Antti-Teollisuus Oy

33 FÖRTECKNING ÖVER TRÄVARA LÅG MODELL: Silor i rad i längdled 3 st. bredd 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m silor i längdriktning x100 [m] x100 [m] x125 [m] x150 [m] Silor i rad i längdled: 4 st. bredd 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m silor i längdriktning x100 [m] x100 [m] x125 [m] x150 [m] Silor i rad i längdled: 5 st. bredd 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m silor i längdriktning x100 [m] x100 [m] x125 [m] x150 [m] Silor i rad i längdled: 6 st. bredd 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m silor i längdriktning x100 [m] x100 [m] x125 [m] x150 [m] Silor i rad i längdled: 7 st. bredd 3x2,5m 2,5m+3m+2,5m 4x2m 3x3m 4x2,5m 5x2m silor i längdriktning x100 [m] x100 [m] x125 [m] x150 [m] Antti-Teollisuus Oy

34 ÅTGÅNG AV Z-BÄRARNA HÖG MODELL: Silor i rad i längdled: 3 st. bredd 3 x 2,5m 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning Z120 [m] Silor i rad i längdled: 4 st. bredd 3 x 2,5m 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning Z120 [m] Silor i rad i längdled: 5 st. bredd 3 x 2,5m 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning Z120 [m] Silor i rad i längdled: 6 st. bredd 3 x 2,5m 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning Z120 [m] Silor i rad i längdled: 7 st. bredd 3 x 2,5m 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning Z120 [m] Antti-Teollisuus Oy

35 TAKENS VIKT: Takens vikt (kg)efter bredden och längden Låg modell Med träbeklädnad bredd -> 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning -> silor i längdrikting silor i längdrikting silor i längdrikting silor i längdrikting silor i längdrikting Låg modell Med plåtbeklädnad bredd -> 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning -> silor i längdrikting silor i längdrikting silor i längdrikting silor i längdrikting silor i längdrikting Dessa vikter är kalkylerade och de verkliga värdena kan avvika något av dessa. Som träets fuktighet har använts 600 kg/m2 Hög modell bredd -> 3 x 2,5m 2,5 m + 3 m + 2,5 m 4 x 2 m 3 x 3 m 4 x 2,5 m 5 x 2 m silor i längdriktning -> silor i längdrikting silor i längdrikting silor i längdrikting silor i längdrikting silor i längdrikting Antti-Teollisuus Oy
