Plannja Lättbalk Teknisk information

Storlek: px
Starta visningen från sidan:

Download "Plannja Lättbalk Teknisk information"

Transkript

1 BSAB 96 HSB Maj 2000 Plannja Lättbalk Teknisk information

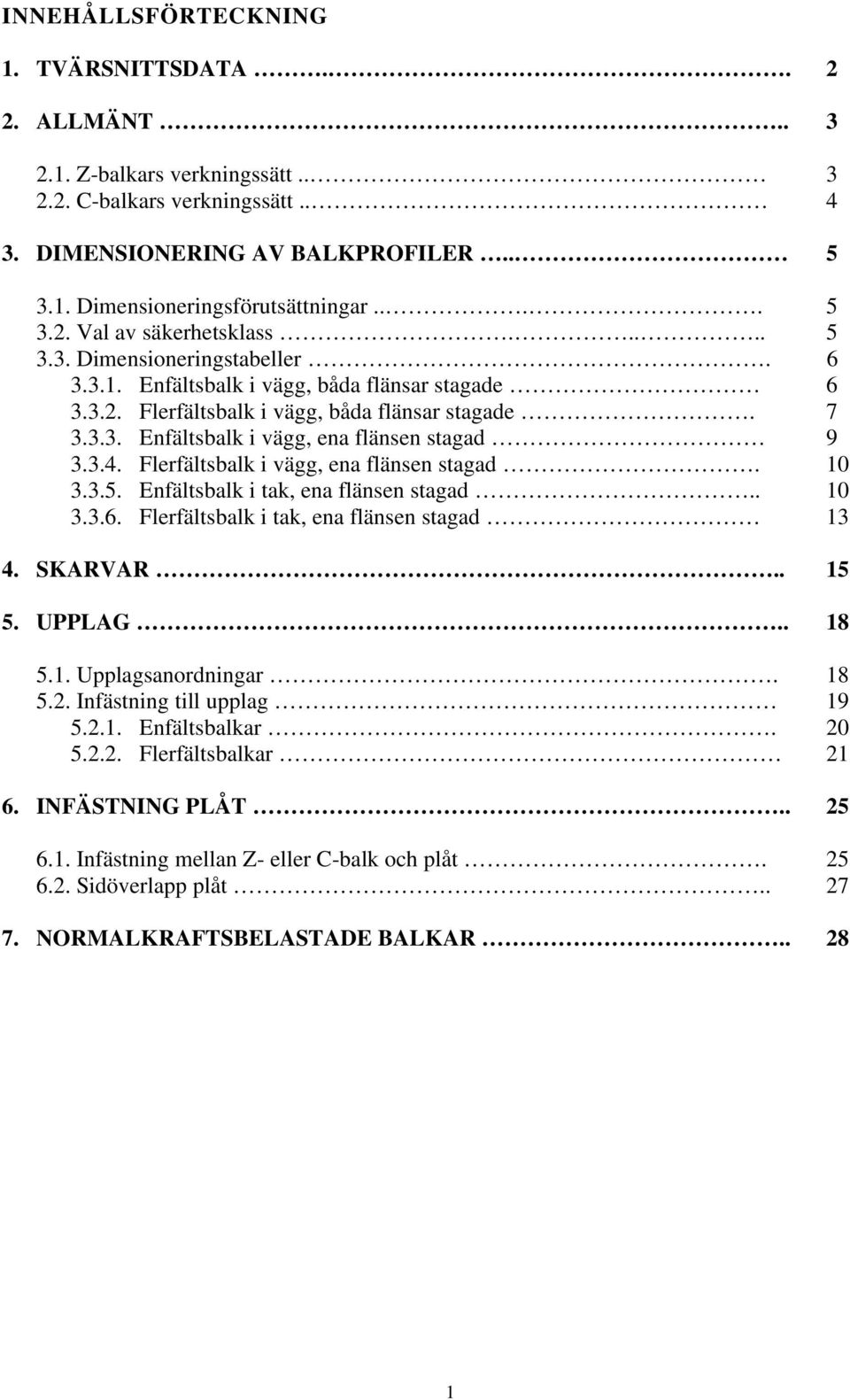

2 INNEHÅLLSFÖRTECKNING 1. TVÄRSNITTSDATA ALLMÄNT Z-balkars verkningssätt C-balkars verkningssätt DIMENSIONERING AV BALKPROFILER Dimensioneringsförutsättningar Val av säkerhetsklass Dimensioneringstabeller Enfältsbalk i vägg, båda flänsar stagade Flerfältsbalk i vägg, båda flänsar stagade Enfältsbalk i vägg, ena flänsen stagad Flerfältsbalk i vägg, ena flänsen stagad Enfältsbalk i tak, ena flänsen stagad Flerfältsbalk i tak, ena flänsen stagad SKARVAR UPPLAG Upplagsanordningar Infästning till upplag Enfältsbalkar Flerfältsbalkar INFÄSTNING PLÅT Infästning mellan Z- eller C-balk och plåt Sidöverlapp plåt NORMALKRAFTSBELASTADE BALKAR

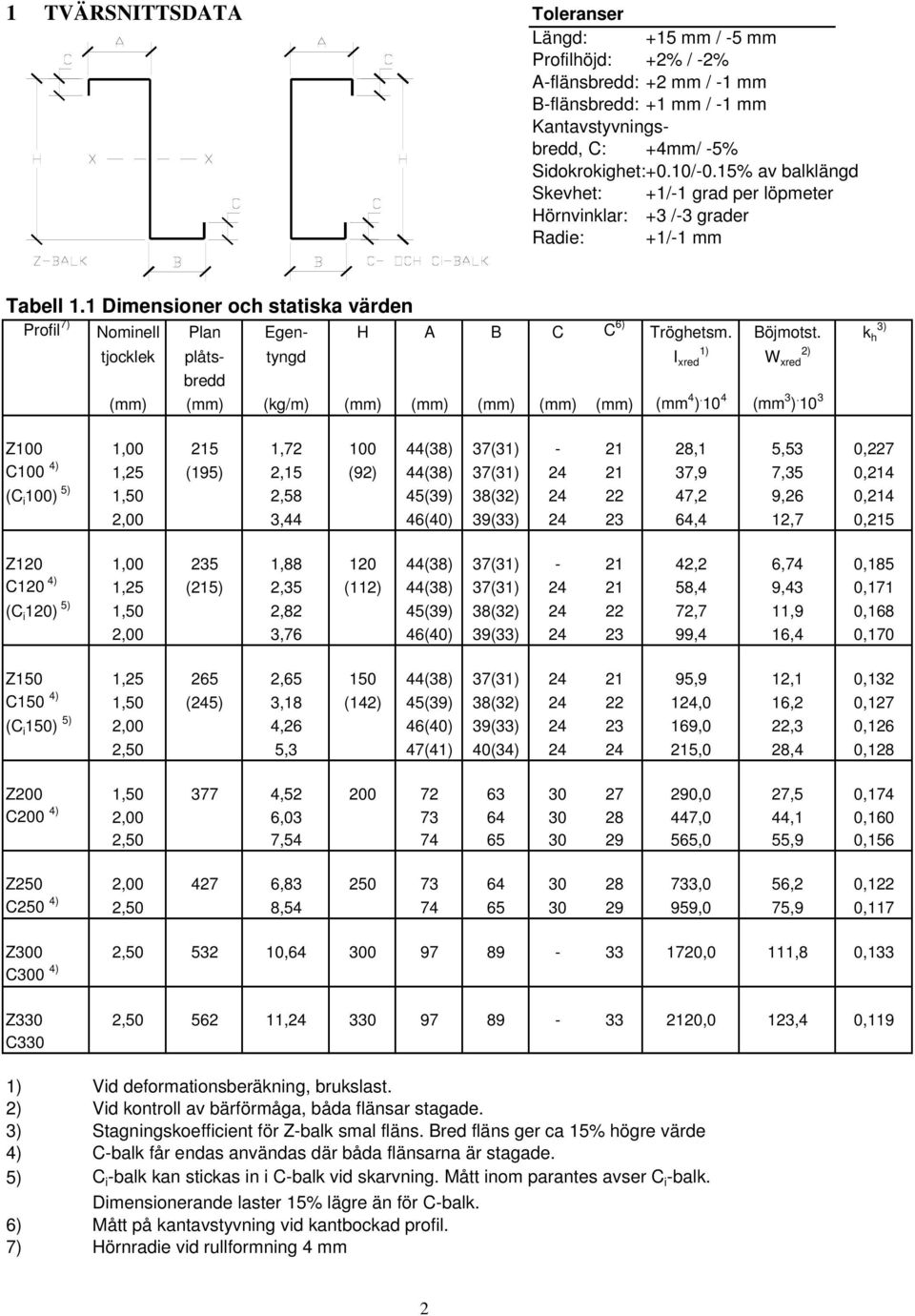

3 1 TVÄRSNITTSDATA Toleranser Längd: +15 mm / -5 mm Profilhöjd: +2% / -2% A-flänsbredd: +2 mm / -1 mm B-flänsbredd: +1 mm / -1 mm Kantavstyvningsbredd, C: +4mm/ -5% Sidokrokighet:+0.10/-0.15% av balklängd Skevhet: +1/-1 grad per löpmeter Hörnvinklar: +3 /-3 grader Radie: +1/-1 mm Tabell 1.1 Dimensioner och statiska värden Profil 7) Nominell Plan Egen- H A B C C 6) Tröghetsm. Böjmotst. k h 3) tjocklek plåts- tyngd I xred 1) W xred 2) bredd (mm) (mm) (kg/m) (mm) (mm) (mm) (mm) (mm) (mm 4 ) (mm 3 ) Z100 1, , (38) 37(31) ,1 5,53 0,227 C100 4) 1,25 (195) 2,15 (92) 44(38) 37(31) ,9 7,35 0,214 (C i 100) 5) 1,50 2,58 45(39) 38(32) ,2 9,26 0,214 2,00 3,44 46(40) 39(33) ,4 12,7 0,215 Z120 1, , (38) 37(31) ,2 6,74 0,185 C120 4) 1,25 (215) 2,35 (112) 44(38) 37(31) ,4 9,43 0,171 (C i 120) 5) 1,50 2,82 45(39) 38(32) ,7 11,9 0,168 2,00 3,76 46(40) 39(33) ,4 16,4 0,170 Z150 1, , (38) 37(31) ,9 12,1 0,132 C150 4) 1,50 (245) 3,18 (142) 45(39) 38(32) ,0 16,2 0,127 (C i 150) 5) 2,00 4,26 46(40) 39(33) ,0 22,3 0,126 2,50 5,3 47(41) 40(34) ,0 28,4 0,128 Z200 1, , ,0 27,5 0,174 C200 4) 2,00 6, ,0 44,1 0,160 2,50 7, ,0 55,9 0,156 Z250 2, , ,0 56,2 0,122 C250 4) 2,50 8, ,0 75,9 0,117 Z300 2, , ,0 111,8 0,133 C300 4) Z330 2, , ,0 123,4 0,119 C330 1) Vid deformationsberäkning, brukslast. 2) Vid kontroll av bärförmåga, båda flänsar stagade. 3) Stagningskoefficient för Z-balk smal fläns. Bred fläns ger ca 15% högre värde 4) C-balk får endas användas där båda flänsarna är stagade. 5) C i -balk kan stickas in i C-balk vid skarvning. Mått inom parantes avser C i -balk. Dimensionerande laster 15% lägre än för C-balk. 6) Mått på kantavstyvning vid kantbockad profil. 7) Hörnradie vid rullformning 4 mm 2

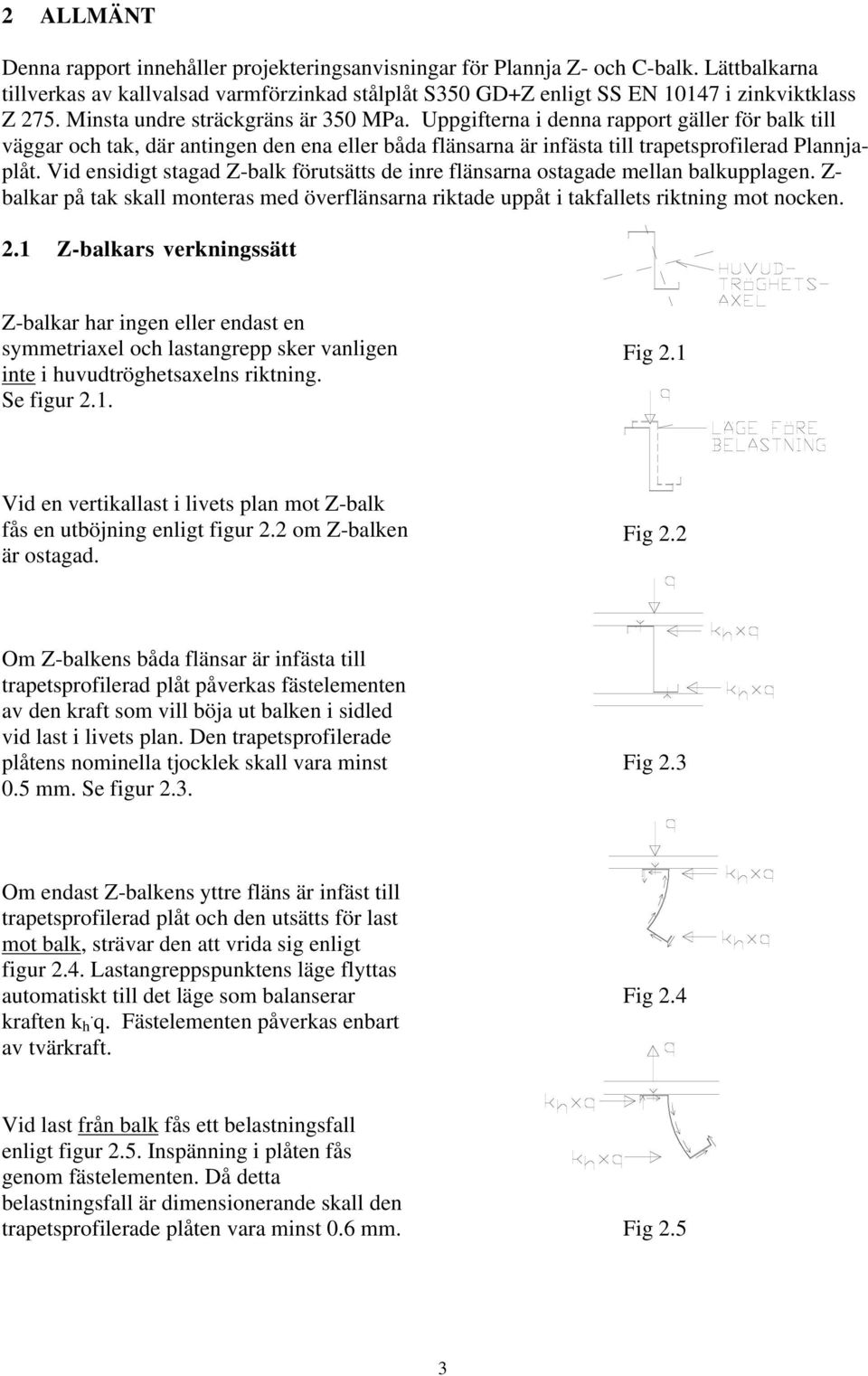

4 2 ALLMÄNT Denna rapport innehåller projekteringsanvisningar för Plannja Z- och C-balk. Lättbalkarna tillverkas av kallvalsad varmförzinkad stålplåt S350 GD+Z enligt SS EN i zinkviktklass Z 275. Minsta undre sträckgräns är 350 MPa. Uppgifterna i denna rapport gäller för balk till väggar och tak, där antingen den ena eller båda flänsarna är infästa till trapetsprofilerad Plannjaplåt. Vid ensidigt stagad Z-balk förutsätts de inre flänsarna ostagade mellan balkupplagen. Z- balkar på tak skall monteras med överflänsarna riktade uppåt i takfallets riktning mot nocken. 2.1 Z-balkars verkningssätt Z-balkar har ingen eller endast en symmetriaxel och lastangrepp sker vanligen inte i huvudtröghetsaxelns riktning. Se figur 2.1. Fig 2.1 Vid en vertikallast i livets plan mot Z-balk fås en utböjning enligt figur 2.2 om Z-balken är ostagad. Fig 2.2 Om Z-balkens båda flänsar är infästa till trapetsprofilerad plåt påverkas fästelementen av den kraft som vill böja ut balken i sidled vid last i livets plan. Den trapetsprofilerade plåtens nominella tjocklek skall vara minst 0.5 mm. Se figur 2.3. Fig 2.3 Om endast Z-balkens yttre fläns är infäst till trapetsprofilerad plåt och den utsätts för last mot balk, strävar den att vrida sig enligt figur 2.4. Lastangreppspunktens läge flyttas automatiskt till det läge som balanserar kraften k h. q. Fästelementen påverkas enbart av tvärkraft. Fig 2.4 Vid last från balk fås ett belastningsfall enligt figur 2.5. Inspänning i plåten fås genom fästelementen. Då detta belastningsfall är dimensionerande skall den trapetsprofilerade plåten vara minst 0.6 mm. Fig 2.5 3

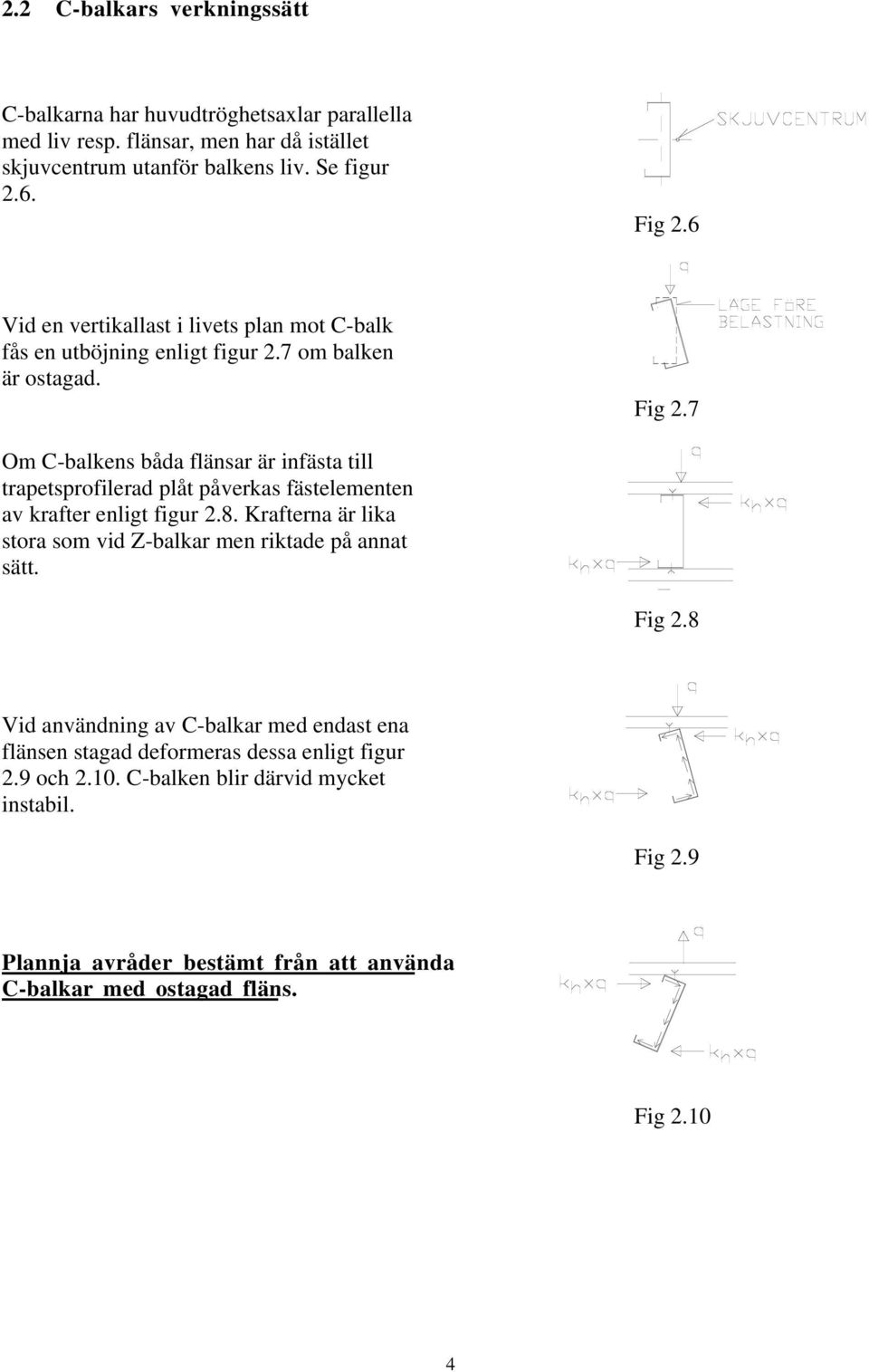

5 2.2 C-balkars verkningssätt C-balkarna har huvudtröghetsaxlar parallella med liv resp. flänsar, men har då istället skjuvcentrum utanför balkens liv. Se figur 2.6. Fig 2.6 Vid en vertikallast i livets plan mot C-balk fås en utböjning enligt figur 2.7 om balken är ostagad. Fig 2.7 Om C-balkens båda flänsar är infästa till trapetsprofilerad plåt påverkas fästelementen av krafter enligt figur 2.8. Krafterna är lika stora som vid Z-balkar men riktade på annat sätt. Fig 2.8 Vid användning av C-balkar med endast ena flänsen stagad deformeras dessa enligt figur 2.9 och C-balken blir därvid mycket instabil. Fig 2.9 Plannja avråder bestämt från att använda C-balkar med ostagad fläns. Fig

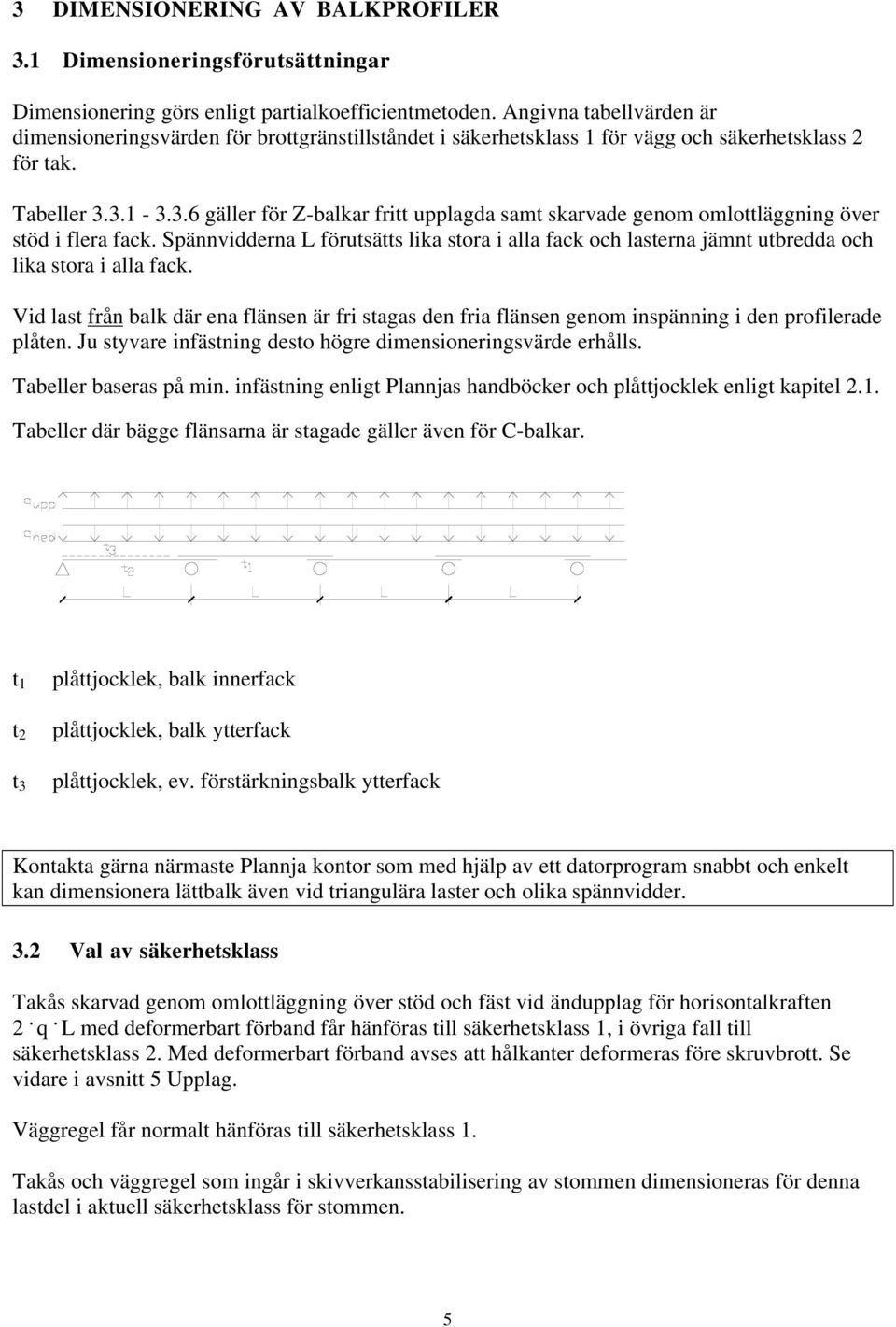

6 3 DIMENSIONERING AV BALKPROFILER 3.1 Dimensioneringsförutsättningar Dimensionering görs enligt partialkoefficientmetoden. Angivna tabellvärden är dimensioneringsvärden för brottgränstillståndet i säkerhetsklass 1 för vägg och säkerhetsklass 2 för tak. Tabeller gäller för Z-balkar fritt upplagda samt skarvade genom omlottläggning över stöd i flera fack. Spännvidderna L förutsätts lika stora i alla fack och lasterna jämnt utbredda och lika stora i alla fack. Vid last från balk där ena flänsen är fri stagas den fria flänsen genom inspänning i den profilerade plåten. Ju styvare infästning desto högre dimensioneringsvärde erhålls. Tabeller baseras på min. infästning enligt Plannjas handböcker och plåttjocklek enligt kapitel 2.1. Tabeller där bägge flänsarna är stagade gäller även för C-balkar. t 1 t 2 t 3 plåttjocklek, balk innerfack plåttjocklek, balk ytterfack plåttjocklek, ev. förstärkningsbalk ytterfack Kontakta gärna närmaste Plannja kontor som med hjälp av ett datorprogram snabbt och enkelt kan dimensionera lättbalk även vid triangulära laster och olika spännvidder. 3.2 Val av säkerhetsklass Takås skarvad genom omlottläggning över stöd och fäst vid ändupplag för horisontalkraften 2. q. L med deformerbart förband får hänföras till säkerhetsklass 1, i övriga fall till säkerhetsklass 2. Med deformerbart förband avses att hålkanter deformeras före skruvbrott. Se vidare i avsnitt 5 Upplag. Väggregel får normalt hänföras till säkerhetsklass 1. Takås och väggregel som ingår i skivverkansstabilisering av stommen dimensioneras för denna lastdel i aktuell säkerhetsklass för stommen. 5

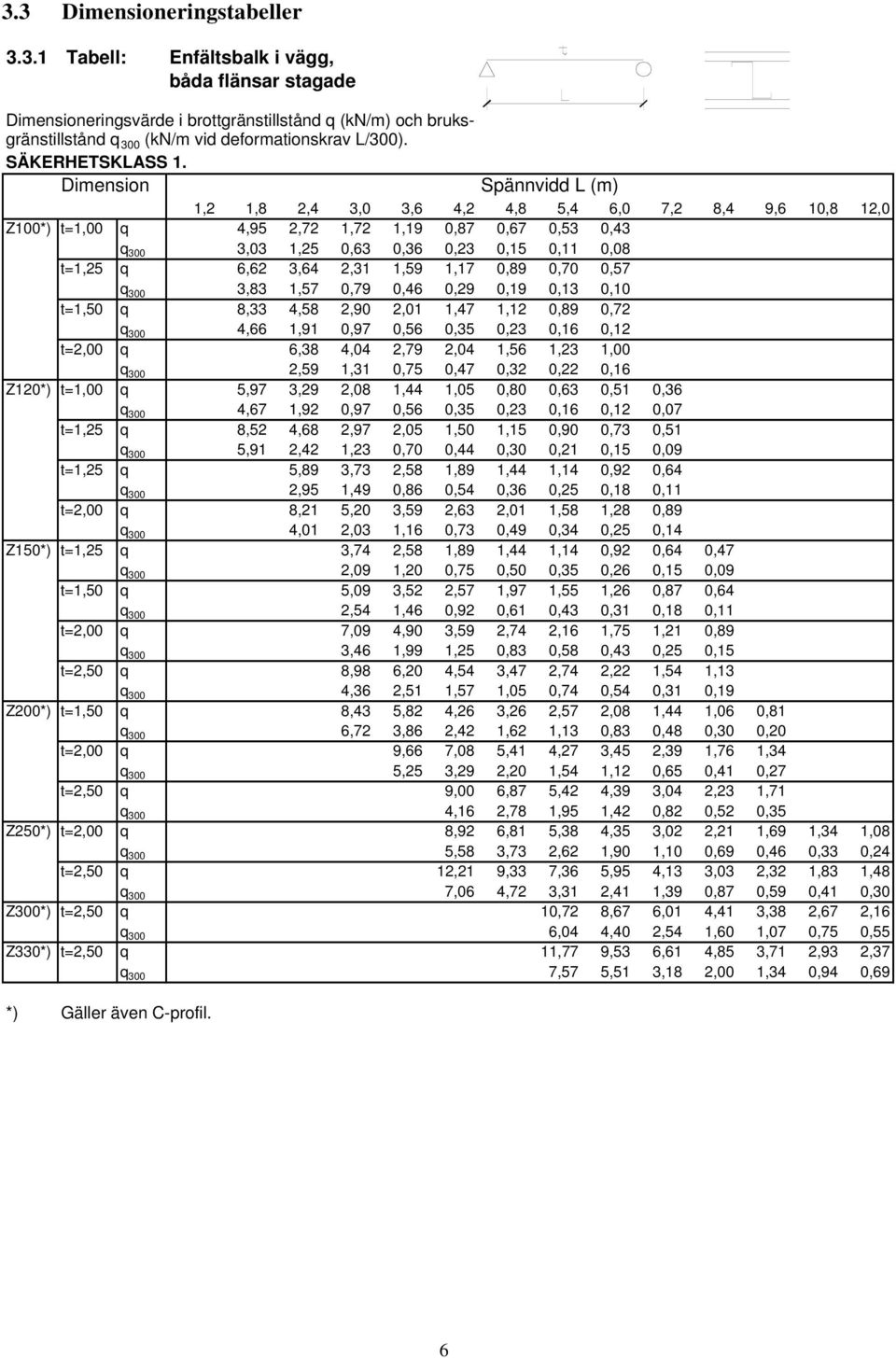

7 3.3 Dimensioneringstabeller Tabell: Enfältsbalk i vägg, båda flänsar stagade Dimensioneringsvärde i brottgränstillstånd q (kn/m) och bruksgränstillstånd q 300 (kn/m vid deformationskrav L/300). SÄKERHETSKLASS 1. Dimension Spännvidd L (m) 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z100*) t=1,00 q 4,95 2,72 1,72 1,19 0,87 0,67 0,53 0,43 q 300 3,03 1,25 0,63 0,36 0,23 0,15 0,11 0,08 t=1,25 q 6,62 3,64 2,31 1,59 1,17 0,89 0,70 0,57 q 300 3,83 1,57 0,79 0,46 0,29 0,19 0,13 0,10 t=1,50 q 8,33 4,58 2,90 2,01 1,47 1,12 0,89 0,72 q 300 4,66 1,91 0,97 0,56 0,35 0,23 0,16 0,12 t=2,00 q 6,38 4,04 2,79 2,04 1,56 1,23 1,00 q 300 2,59 1,31 0,75 0,47 0,32 0,22 0,16 Z120*) t=1,00 q 5,97 3,29 2,08 1,44 1,05 0,80 0,63 0,51 0,36 q 300 4,67 1,92 0,97 0,56 0,35 0,23 0,16 0,12 0,07 t=1,25 q 8,52 4,68 2,97 2,05 1,50 1,15 0,90 0,73 0,51 q 300 5,91 2,42 1,23 0,70 0,44 0,30 0,21 0,15 0,09 t=1,25 q 5,89 3,73 2,58 1,89 1,44 1,14 0,92 0,64 q 300 2,95 1,49 0,86 0,54 0,36 0,25 0,18 0,11 t=2,00 q 8,21 5,20 3,59 2,63 2,01 1,58 1,28 0,89 q 300 4,01 2,03 1,16 0,73 0,49 0,34 0,25 0,14 Z150*) t=1,25 q 3,74 2,58 1,89 1,44 1,14 0,92 0,64 0,47 q 300 2,09 1,20 0,75 0,50 0,35 0,26 0,15 0,09 t=1,50 q 5,09 3,52 2,57 1,97 1,55 1,26 0,87 0,64 q 300 2,54 1,46 0,92 0,61 0,43 0,31 0,18 0,11 t=2,00 q 7,09 4,90 3,59 2,74 2,16 1,75 1,21 0,89 q 300 3,46 1,99 1,25 0,83 0,58 0,43 0,25 0,15 t=2,50 q 8,98 6,20 4,54 3,47 2,74 2,22 1,54 1,13 q 300 4,36 2,51 1,57 1,05 0,74 0,54 0,31 0,19 Z200*) t=1,50 q 8,43 5,82 4,26 3,26 2,57 2,08 1,44 1,06 0,81 q 300 6,72 3,86 2,42 1,62 1,13 0,83 0,48 0,30 0,20 t=2,00 q 9,66 7,08 5,41 4,27 3,45 2,39 1,76 1,34 q 300 5,25 3,29 2,20 1,54 1,12 0,65 0,41 0,27 t=2,50 q 9,00 6,87 5,42 4,39 3,04 2,23 1,71 q 300 4,16 2,78 1,95 1,42 0,82 0,52 0,35 Z250*) t=2,00 q 8,92 6,81 5,38 4,35 3,02 2,21 1,69 1,34 1,08 q 300 5,58 3,73 2,62 1,90 1,10 0,69 0,46 0,33 0,24 t=2,50 q 12,21 9,33 7,36 5,95 4,13 3,03 2,32 1,83 1,48 q 300 7,06 4,72 3,31 2,41 1,39 0,87 0,59 0,41 0,30 Z300*) t=2,50 q 10,72 8,67 6,01 4,41 3,38 2,67 2,16 q 300 6,04 4,40 2,54 1,60 1,07 0,75 0,55 Z330*) t=2,50 q 11,77 9,53 6,61 4,85 3,71 2,93 2,37 q 300 7,57 5,51 3,18 2,00 1,34 0,94 0,69 *) Gäller även C-profil. 6

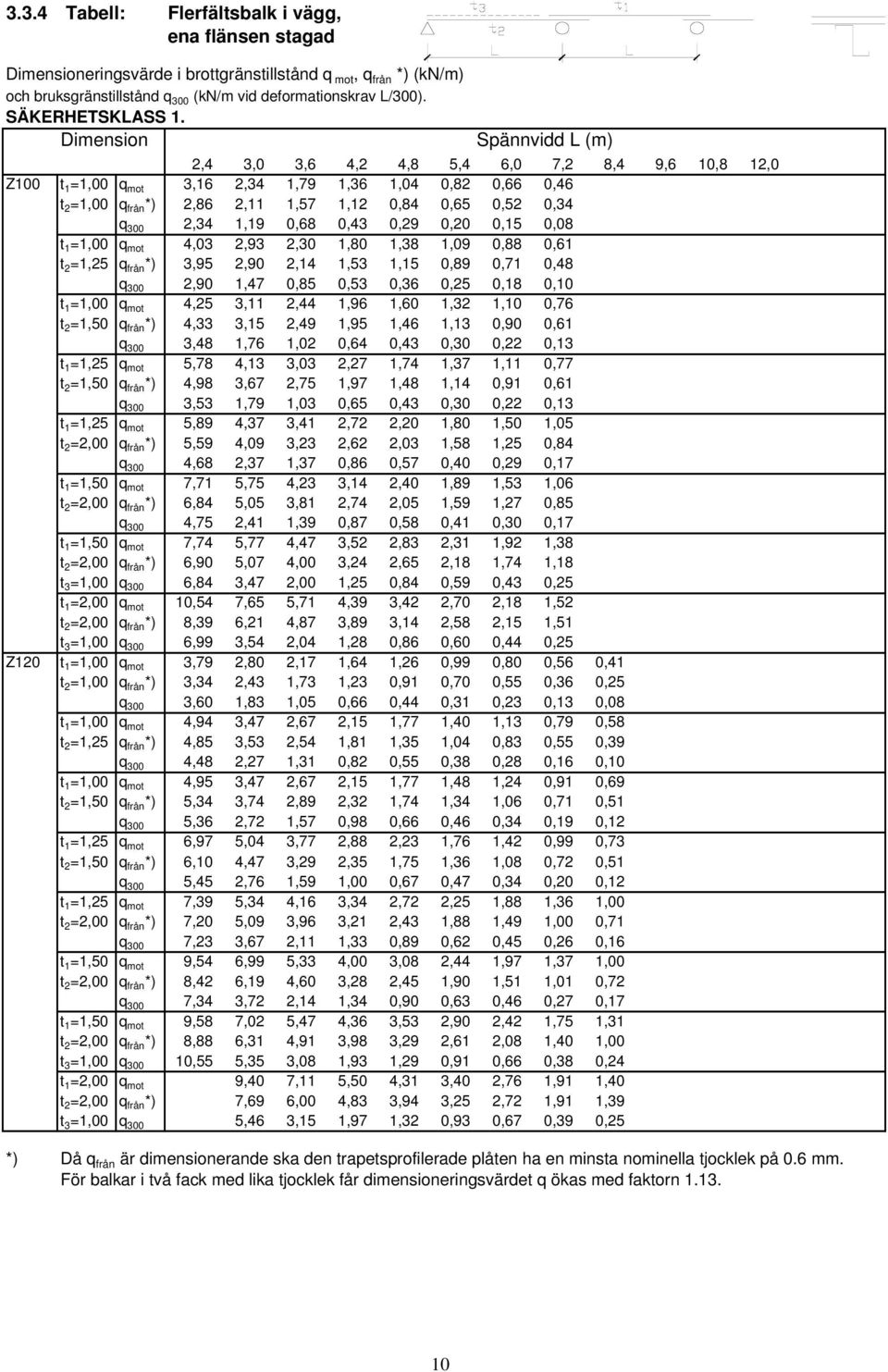

8 3.3.2 Tabell: Flerfältsbalk i vägg, båda flänsar stagade Dimensioneringsvärde i brottgränstillstånd q (kn/m) och bruksgränstillstånd q 300 (kn/m vid deformationskrav L/300). SÄKERHETSKLASS 1. Dimension Spännvidd L (m) 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z100*) t 1 =1,00 q 4,23 2,69 1,86 1,36 1,04 0,82 0,66 0,46 t 2 =1,00 q 300 2,34 1,19 0,68 0,43 0,29 0,20 0,15 0,08 t 1 =1,00 q 5,61 3,56 2,46 1,80 1,38 1,09 0,88 0,61 t 2 =1,25 q 300 2,90 1,47 0,85 0,53 0,36 0,25 0,18 0,10 t 1 =1,00 q 7,00 4,44 3,07 2,25 1,72 1,36 1,10 0,76 t 2 =1,50 q 300 3,48 1,76 1,02 0,64 0,43 0,30 0,22 0,13 t 1 =1,25 q 7,06 4,48 3,10 2,27 1,74 1,37 1,11 0,77 t 2 =1,50 q 300 3,53 1,79 1,03 0,65 0,43 0,30 0,22 0,13 t 1 =1,25 q 9,69 6,15 4,25 3,12 2,38 1,88 1,52 1,06 t 2 =2,00 q 300 4,68 2,37 1,37 0,86 0,57 0,40 0,29 0,17 t 1 =1,50 q 9,78 6,21 4,29 3,14 2,40 1,90 1,53 1,06 t 2 =2,00 q 300 4,75 2,41 1,39 0,87 0,58 0,41 0,30 0,17 t 1 =1,50 q 8,02 5,57 4,09 3,13 2,47 2,00 1,39 t 2 =2,00 q 300 3,47 2,00 1,25 0,84 0,59 0,43 0,25 t 3 =1,00 t 1 =2,00 q 8,83 6,11 4,48 3,42 2,70 2,18 1,52 t 2 =2,00 q 300 3,54 2,04 1,28 0,86 0,60 0,44 0,25 t 3 =1,00 Z120*) t 1 =1,00 q 5,11 3,24 2,24 1,64 1,26 0,99 0,80 0,56 0,41 t 2 =1,00 q 300 3,60 1,83 1,05 0,66 0,44 0,31 0,23 0,13 0,08 t 1 =1,00 q 7,21 4,58 3,16 2,32 1,77 1,40 1,13 0,79 0,58 t 2 =1,25 q 300 4,48 2,27 1,31 0,82 0,55 0,38 0,28 0,16 0,10 t 1 =1,00 q 8,88 5,68 3,94 2,89 2,21 1,74 1,41 0,98 0,72 t 2 =1,50 q 300 5,36 2,72 1,57 0,98 0,66 0,46 0,34 0,19 0,12 t 1 =1,25 q 9,08 5,76 3,98 2,92 2,23 1,76 1,42 0,99 0,73 t 2 =1,50 q 300 5,45 2,76 1,59 1,00 0,67 0,47 0,34 0,20 0,12 t 1 =1,25 q 7,91 5,47 4,01 3,06 2,42 1,96 1,36 1,00 t 2 =2,00 q 300 3,67 2,11 1,33 0,89 0,62 0,45 0,26 0,16 t 1 =1,50 q 7,98 5,52 4,04 3,09 2,44 1,97 1,37 1,01 t 2 =2,00 q 300 3,72 2,14 1,34 0,90 0,63 0,46 0,27 0,17 t 1 =1,50 q 10,32 7,16 5,26 4,03 3,18 2,58 1,79 1,31 t 2 =2,00 q 300 5,35 3,08 1,93 1,29 0,91 0,66 0,38 0,24 t 3 =1,00 t 1 =2,00 q 7,70 5,64 4,31 3,40 2,76 1,91 1,40 t 2 =2,00 q 300 3,15 1,97 1,32 0,93 0,67 0,39 0,25 t 3 =1,00 *) Gäller även C-profil. För balkar i två fack med lika tjocklek får dimensioneringsvärdet q ökas med faktorn

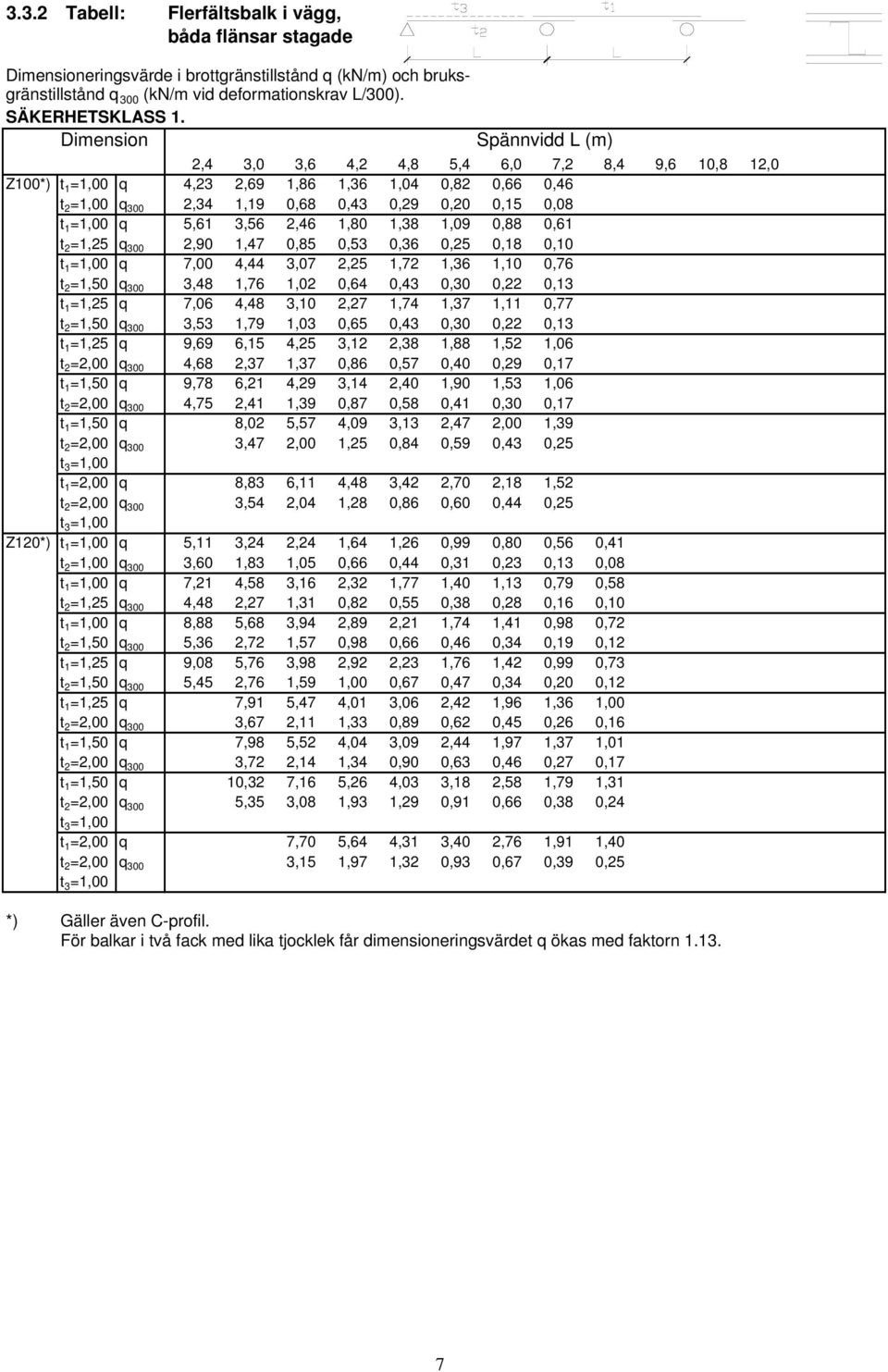

9 Forts. tabell Dimension Spännvidd L (m) 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z150*) t 1 =1,25 q 5,82 4,03 2,95 2,25 1,78 1,44 1,00 0,73 0,56 t 2 =1,25 q 300 3,93 2,27 1,42 0,95 0,67 0,49 0,28 0,18 0,12 t 1 =1,25 q 7,86 5,43 3,98 3,04 2,40 1,94 1,35 0,99 0,76 t 2 =1,50 q 300 4,71 2,71 1,70 1,14 0,80 0,58 0,34 0,21 0,14 t 1 =1,25 q 10,24 7,10 5,22 3,99 3,15 2,56 1,77 1,30 1,00 t 2 =2,00 q 300 6,26 3,60 2,26 1,51 1,06 0,77 0,45 0,28 0,19 t 1 =1,50 q 10,89 7,53 5,52 4,22 3,33 2,69 1,87 1,37 1,05 t 2 =2,00 q 300 6,35 3,65 2,29 1,53 1,08 0,78 0,45 0,28 0,19 t 1 =1,50 q 9,44 6,92 5,29 4,17 3,38 2,34 1,72 1,32 t 2 =2,50 q 300 4,53 2,85 1,90 1,33 0,97 0,56 0,35 0,24 t 1 =2,00 q 9,96 7,62 6,02 4,88 3,39 2,49 1,90 t 2 =2,50 q 300 4,18 2,80 1,96 1,43 0,83 0,52 0,35 t 3 =1,25 t 1 =2,50 q 10,12 7,74 6,11 4,94 3,43 2,52 1,93 t 2 =2,50 q 300 4,25 2,84 1,99 1,45 0,84 0,53 0,35 t 3 =1,25 Z200*) t 1 =1,50 q 13,13 9,08 6,65 5,08 4,01 3,25 2,25 1,65 1,27 1,00 0,81 t 2 =1,50 q ,65 7,28 4,57 3,06 2,14 1,56 0,90 0,57 0,38 0,27 0,19 t 1 =1,50 q 10,87 8,31 6,56 5,31 3,68 2,70 2,07 1,63 1,32 t 2 =2,00 q 300 6,05 4,05 2,84 2,07 1,19 0,75 0,50 0,35 0,26 t 1 =1,50 q 11,79 9,03 7,13 5,78 4,01 2,95 2,26 1,78 1,44 t 2 =2,50 q 300 7,51 5,02 3,52 2,57 1,48 0,93 0,62 0,44 0,32 t 1 =2,00 q 10,61 8,37 6,78 4,70 3,45 2,64 2,09 1,69 t 2 =2,50 q 300 5,15 3,61 2,63 1,52 0,96 0,64 0,45 0,33 t 1 =2,00 q 11,91 9,64 6,70 4,92 3,77 2,98 2,41 t 2 =2,50 q 300 5,53 4,03 2,33 1,46 0,98 0,69 0,50 t 3 =1,50 t 1 =2,50 q 12,22 9,89 6,86 5,04 3,85 3,04 2,47 t 2 =2,50 q 300 5,62 4,09 2,36 1,49 1,00 0,70 0,51 t 3 =1,50 Z250*) t 1 =2,00 q 10,64 8,40 6,79 4,71 3,46 2,65 2,09 1,69 t 2 =2,00 q 300 7,05 4,94 3,60 2,08 1,31 0,88 0,62 0,45 t 1 =2,00 q 11,36 9,20 6,38 4,68 3,58 2,83 2,29 t 2 =2,50 q 300 6,13 4,46 2,58 1,62 1,09 0,76 0,56 t 1 =2,00 q 12,22 8,49 6,23 4,77 3,77 3,05 t 2 =2,50 q 300 7,67 4,43 2,79 1,87 1,31 0,96 t 3 =2,00 t 1 =2,50 q 10,38 7,62 5,83 4,61 3,73 t 2 =2,50 q 300 4,50 2,83 1,90 1,33 0,97 t 3 =2,00 Z300*) t 1 =2,50 q 9,40 6,90 5,28 4,17 3,38 t 2 =2,50 q 300 4,81 3,02 2,02 1,42 1,04 t 1 =2,50 q 11,24 8,61 6,80 5,51 t 2 =2,50 q 300 5,74 3,84 2,70 1,97 t 3 =2,50 Z330*) t 1 =2,50 q 10,32 7,58 5,80 4,58 3,71 t 2 =2,50 q 300 6,02 3,79 2,54 1,78 1,30 t 1 =2,50 q 16,81 12,35 9,45 7,47 6,05 t 2 =2,50 q ,42 7,18 4,81 3,38 2,46 t 3 =2,50 *) Gäller även C-profil. För balkar i två fack med lika tjocklek får dimensioneringsvärdet q ökas med faktorn

10 3.3.3 Tabell: Enfältsbalk i vägg, ena flänsen stagad Dimensioneringsvärde i brottgränstillstånd q mot, q från *) (kn/m) och bruksgränstillstånd q 300 (kn/m vid deformationskrav L/300). SÄKERHETSKLASS 1. Dimension Spännvidd L (m) 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z100 t=1,00 q mot 6,31 3,28 2,27 1,65 1,19 0,87 0,67 0,53 0,43 q från *) 5,96 2,99 2,04 1,44 0,97 0,69 0,52 0,40 0,31 q ,11 3,03 1,25 0,63 0,36 0,23 0,15 0,11 0,08 t=1,25 q mot 8,70 4,75 3,22 2,26 1,59 1,17 0,89 0,70 0,57 q från *) 8,07 4,16 2,85 1,99 1,34 0,96 0,71 0,55 0,44 q ,03 3,83 1,57 0,79 0,46 0,29 0,19 0,13 0,10 t=1,50 q mot 11,12 6,22 4,13 2,83 2,01 1,47 1,12 0,89 0,72 q från *) 10,06 5,24 3,60 2,55 1,72 1,23 0,92 0,71 0,57 q ,06 4,66 1,91 0,97 0,56 0,35 0,23 0,16 0,12 t=2,00 q mot 9,47 5,98 3,97 2,78 2,04 1,56 1,23 1,00 q från *) 7,21 4,97 3,57 2,40 1,72 1,29 1,00 0,79 q 300 6,32 2,59 1,31 0,75 0,47 0,32 0,22 0,16 Z120 t=1,00 q mot 8,19 3,97 2,68 1,99 1,44 1,05 0,80 0,63 0,51 0,36 q från *) 7,55 3,54 2,33 1,59 1,06 0,75 0,55 0,41 0,32 0,21 q ,12 4,67 1,92 0,97 0,56 0,35 0,23 0,16 0,12 0,07 t=1,25 q mot 11,21 5,70 3,87 2,78 2,04 1,50 1,15 0,90 0,73 0,51 q från *) 10,64 5,13 3,43 2,36 1,58 1,12 0,83 0,64 0,51 0,34 q ,63 5,91 2,42 1,23 0,70 0,44 0,30 0,21 0,15 0,09 t=1,50 q mot 7,42 4,99 3,52 2,55 1,89 1,44 1,14 0,92 0,64 q från *) 6,46 4,35 3,06 2,05 1,46 1,09 0,84 0,66 0,44 q 300 7,18 2,95 1,49 0,86 0,54 0,36 0,25 0,18 0,11 t=2,00 q mot 11,34 7,37 5,01 3,55 2,62 2,01 1,58 1,28 0,89 q från *) 8,94 6,03 4,29 2,88 2,05 1,53 1,18 0,93 0,62 q 300 9,76 4,01 2,03 1,16 0,73 0,49 0,34 0,25 0,14 Z150 t=1,25 q mot 3,53 2,58 1,89 1,44 1,14 0,92 0,64 0,47 q från *) 2,61 1,72 1,22 0,91 0,71 0,56 0,38 0,27 q 300 2,09 1,20 0,75 0,50 0,35 0,26 0,15 0,09 t=1,50 q mot 4,53 3,36 2,55 1,97 1,55 1,26 0,87 0,64 q från *) 3,71 2,46 1,74 1,29 1,00 0,79 0,53 0,38 q 300 2,54 1,46 0,92 0,61 0,43 0,31 0,18 0,11 t=2,00 q mot 6,58 4,75 3,55 2,73 2,16 1,75 1,21 0,89 q från *) 5,29 3,51 2,48 1,84 1,41 1,12 0,76 0,54 q 300 3,46 1,99 1,25 0,83 0,58 0,43 0,25 0,15 t=2,50 q mot 8,59 6,11 4,53 3,47 2,73 2,21 1,54 1,13 q från *) 6,67 4,43 3,13 2,32 1,78 1,42 0,96 0,68 q 300 4,36 2,51 1,57 1,05 0,74 0,54 0,31 0,19 Z200 t=1,50 q mot 5,91 4,59 3,76 3,15 2,57 2,08 1,44 1,06 0,81 q från *) 5,21 3,97 3,20 2,53 1,95 1,55 1,03 0,73 0,54 q 300 6,72 3,86 2,42 1,62 1,13 0,83 0,48 0,30 0,20 t=2,00 q mot 9,35 7,33 5,92 4,84 3,99 3,32 2,37 1,76 1,34 q från *) 8,65 6,71 5,47 4,39 3,39 2,69 1,81 1,29 0,96 q 300 9,14 5,25 3,29 2,20 1,54 1,12 0,65 0,41 0,27 t=2,50 q mot 10,01 7,97 6,41 5,21 4,30 3,03 2,23 1,71 q från *) 8,69 7,08 5,71 4,42 3,51 2,36 1,68 1,26 q 300 6,63 4,16 2,78 1,95 1,42 0,82 0,52 0,35 Z250 t=2,00 q mot 7,43 6,14 5,14 4,33 3,02 2,21 1,69 1,34 1,08 q från *) 6,56 4,88 3,75 2,96 1,96 1,41 1,05 0,82 0,65 q 300 5,58 3,73 2,62 1,90 1,10 0,69 0,46 0,33 0,24 t=2,50 q mot 10,11 8,26 6,81 5,68 4,06 3,02 2,32 1,83 1,48 q från *) 9,04 6,93 5,33 4,22 2,80 1,98 1,49 1,15 0,92 q 300 7,06 4,72 3,31 2,41 1,39 0,87 0,59 0,41 0,30 Z300 t=2,50 q mot 10,23 8,70 7,51 5,70 4,40 3,38 2,67 2,16 q från *) 9,29 7,86 6,77 4,53 3,22 2,40 1,84 1,46 q 300 8,62 6,04 4,40 2,54 1,60 1,07 0,75 0,55 Z330 t=2,50 q mot 11,31 9,59 8,27 6,32 4,85 3,71 2,93 2,37 q från *) 10,13 8,50 7,04 4,68 3,31 2,46 1,89 1,51 q ,80 7,57 5,51 3,18 2,00 1,34 0,94 0,69 *) Då q från är dimensionerande ska den trapetsprofilerade plåten ha en minsta nominella tjocklek på 0.6 mm. 9

11 3.3.4 Tabell: Flerfältsbalk i vägg, ena flänsen stagad Dimensioneringsvärde i brottgränstillstånd q mot, q från *) (kn/m) och bruksgränstillstånd q 300 (kn/m vid deformationskrav L/300). SÄKERHETSKLASS 1. Dimension Spännvidd L (m) 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z100 t 1 =1,00 q mot 3,16 2,34 1,79 1,36 1,04 0,82 0,66 0,46 t 2 =1,00 q från *) 2,86 2,11 1,57 1,12 0,84 0,65 0,52 0,34 q 300 2,34 1,19 0,68 0,43 0,29 0,20 0,15 0,08 t 1 =1,00 q mot 4,03 2,93 2,30 1,80 1,38 1,09 0,88 0,61 t 2 =1,25 q från *) 3,95 2,90 2,14 1,53 1,15 0,89 0,71 0,48 q 300 2,90 1,47 0,85 0,53 0,36 0,25 0,18 0,10 t 1 =1,00 q mot 4,25 3,11 2,44 1,96 1,60 1,32 1,10 0,76 t 2 =1,50 q från *) 4,33 3,15 2,49 1,95 1,46 1,13 0,90 0,61 q 300 3,48 1,76 1,02 0,64 0,43 0,30 0,22 0,13 t 1 =1,25 q mot 5,78 4,13 3,03 2,27 1,74 1,37 1,11 0,77 t 2 =1,50 q från *) 4,98 3,67 2,75 1,97 1,48 1,14 0,91 0,61 q 300 3,53 1,79 1,03 0,65 0,43 0,30 0,22 0,13 t 1 =1,25 q mot 5,89 4,37 3,41 2,72 2,20 1,80 1,50 1,05 t 2 =2,00 q från *) 5,59 4,09 3,23 2,62 2,03 1,58 1,25 0,84 q 300 4,68 2,37 1,37 0,86 0,57 0,40 0,29 0,17 t 1 =1,50 q mot 7,71 5,75 4,23 3,14 2,40 1,89 1,53 1,06 t 2 =2,00 q från *) 6,84 5,05 3,81 2,74 2,05 1,59 1,27 0,85 q 300 4,75 2,41 1,39 0,87 0,58 0,41 0,30 0,17 t 1 =1,50 q mot 7,74 5,77 4,47 3,52 2,83 2,31 1,92 1,38 t 2 =2,00 q från *) 6,90 5,07 4,00 3,24 2,65 2,18 1,74 1,18 t 3 =1,00 q 300 6,84 3,47 2,00 1,25 0,84 0,59 0,43 0,25 t 1 =2,00 q mot 10,54 7,65 5,71 4,39 3,42 2,70 2,18 1,52 t 2 =2,00 q från *) 8,39 6,21 4,87 3,89 3,14 2,58 2,15 1,51 t 3 =1,00 q 300 6,99 3,54 2,04 1,28 0,86 0,60 0,44 0,25 Z120 t 1 =1,00 q mot 3,79 2,80 2,17 1,64 1,26 0,99 0,80 0,56 0,41 t 2 =1,00 q från *) 3,34 2,43 1,73 1,23 0,91 0,70 0,55 0,36 0,25 q 300 3,60 1,83 1,05 0,66 0,44 0,31 0,23 0,13 0,08 t 1 =1,00 q mot 4,94 3,47 2,67 2,15 1,77 1,40 1,13 0,79 0,58 t 2 =1,25 q från *) 4,85 3,53 2,54 1,81 1,35 1,04 0,83 0,55 0,39 q 300 4,48 2,27 1,31 0,82 0,55 0,38 0,28 0,16 0,10 t 1 =1,00 q mot 4,95 3,47 2,67 2,15 1,77 1,48 1,24 0,91 0,69 t 2 =1,50 q från *) 5,34 3,74 2,89 2,32 1,74 1,34 1,06 0,71 0,51 q 300 5,36 2,72 1,57 0,98 0,66 0,46 0,34 0,19 0,12 t 1 =1,25 q mot 6,97 5,04 3,77 2,88 2,23 1,76 1,42 0,99 0,73 t 2 =1,50 q från *) 6,10 4,47 3,29 2,35 1,75 1,36 1,08 0,72 0,51 q 300 5,45 2,76 1,59 1,00 0,67 0,47 0,34 0,20 0,12 t 1 =1,25 q mot 7,39 5,34 4,16 3,34 2,72 2,25 1,88 1,36 1,00 t 2 =2,00 q från *) 7,20 5,09 3,96 3,21 2,43 1,88 1,49 1,00 0,71 q 300 7,23 3,67 2,11 1,33 0,89 0,62 0,45 0,26 0,16 t 1 =1,50 q mot 9,54 6,99 5,33 4,00 3,08 2,44 1,97 1,37 1,00 t 2 =2,00 q från *) 8,42 6,19 4,60 3,28 2,45 1,90 1,51 1,01 0,72 q 300 7,34 3,72 2,14 1,34 0,90 0,63 0,46 0,27 0,17 t 1 =1,50 q mot 9,58 7,02 5,47 4,36 3,53 2,90 2,42 1,75 1,31 t 2 =2,00 q från *) 8,88 6,31 4,91 3,98 3,29 2,61 2,08 1,40 1,00 t 3 =1,00 q ,55 5,35 3,08 1,93 1,29 0,91 0,66 0,38 0,24 t 1 =2,00 q mot 9,40 7,11 5,50 4,31 3,40 2,76 1,91 1,40 t 2 =2,00 q från *) 7,69 6,00 4,83 3,94 3,25 2,72 1,91 1,39 t 3 =1,00 q 300 5,46 3,15 1,97 1,32 0,93 0,67 0,39 0,25 *) Då q från är dimensionerande ska den trapetsprofilerade plåten ha en minsta nominella tjocklek på 0.6 mm. För balkar i två fack med lika tjocklek får dimensioneringsvärdet q ökas med faktorn

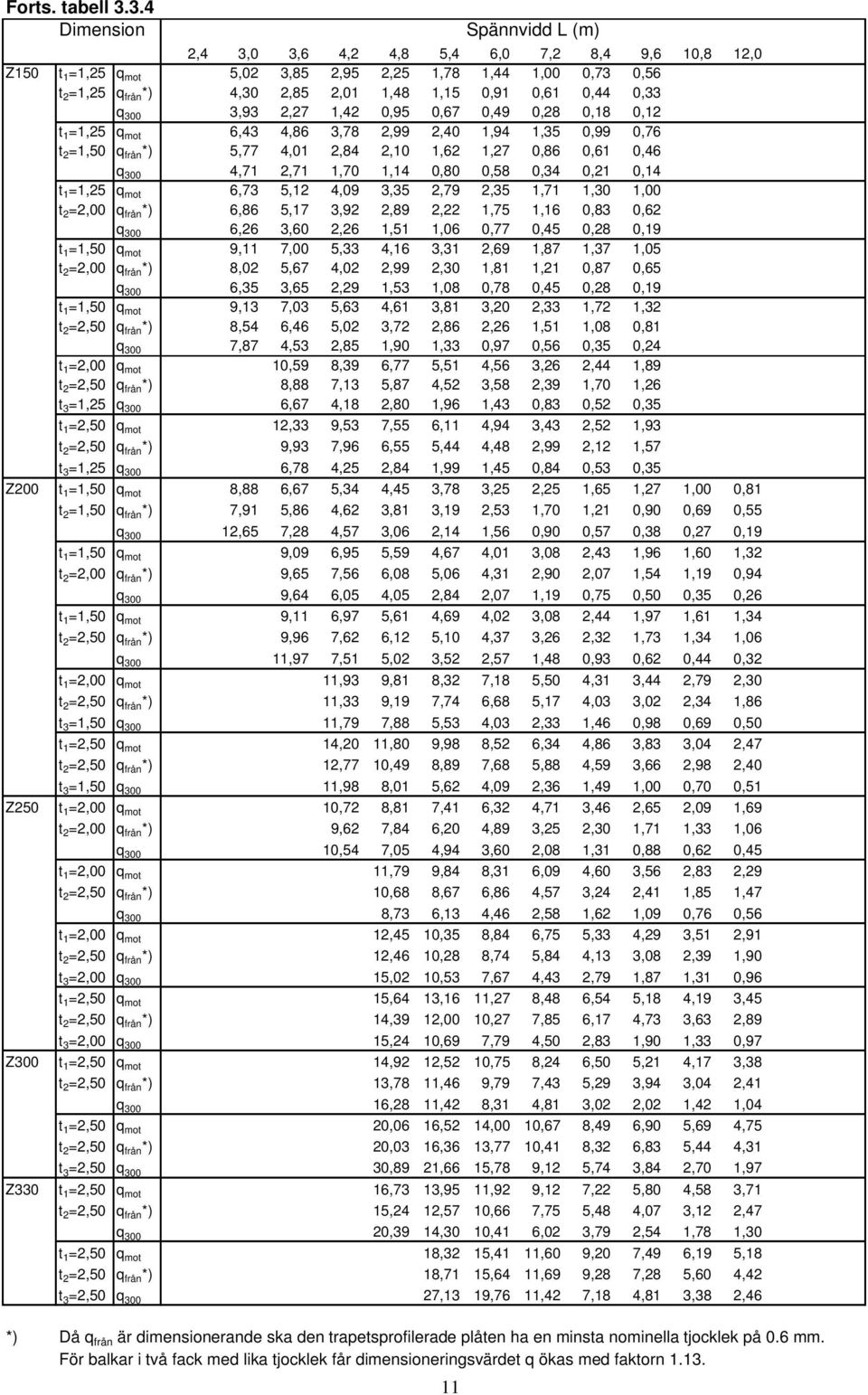

12 Forts. tabell Dimension Spännvidd L (m) 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z150 t 1 =1,25 q mot 5,02 3,85 2,95 2,25 1,78 1,44 1,00 0,73 0,56 t 2 =1,25 q från *) 4,30 2,85 2,01 1,48 1,15 0,91 0,61 0,44 0,33 q 300 3,93 2,27 1,42 0,95 0,67 0,49 0,28 0,18 0,12 t 1 =1,25 q mot 6,43 4,86 3,78 2,99 2,40 1,94 1,35 0,99 0,76 t 2 =1,50 q från *) 5,77 4,01 2,84 2,10 1,62 1,27 0,86 0,61 0,46 q 300 4,71 2,71 1,70 1,14 0,80 0,58 0,34 0,21 0,14 t 1 =1,25 q mot 6,73 5,12 4,09 3,35 2,79 2,35 1,71 1,30 1,00 t 2 =2,00 q från *) 6,86 5,17 3,92 2,89 2,22 1,75 1,16 0,83 0,62 q 300 6,26 3,60 2,26 1,51 1,06 0,77 0,45 0,28 0,19 t 1 =1,50 q mot 9,11 7,00 5,33 4,16 3,31 2,69 1,87 1,37 1,05 t 2 =2,00 q från *) 8,02 5,67 4,02 2,99 2,30 1,81 1,21 0,87 0,65 q 300 6,35 3,65 2,29 1,53 1,08 0,78 0,45 0,28 0,19 t 1 =1,50 q mot 9,13 7,03 5,63 4,61 3,81 3,20 2,33 1,72 1,32 t 2 =2,50 q från *) 8,54 6,46 5,02 3,72 2,86 2,26 1,51 1,08 0,81 q 300 7,87 4,53 2,85 1,90 1,33 0,97 0,56 0,35 0,24 t 1 =2,00 q mot 10,59 8,39 6,77 5,51 4,56 3,26 2,44 1,89 t 2 =2,50 q från *) 8,88 7,13 5,87 4,52 3,58 2,39 1,70 1,26 t 3 =1,25 q 300 6,67 4,18 2,80 1,96 1,43 0,83 0,52 0,35 t 1 =2,50 q mot 12,33 9,53 7,55 6,11 4,94 3,43 2,52 1,93 t 2 =2,50 q från *) 9,93 7,96 6,55 5,44 4,48 2,99 2,12 1,57 t 3 =1,25 q 300 6,78 4,25 2,84 1,99 1,45 0,84 0,53 0,35 Z200 t 1 =1,50 q mot 8,88 6,67 5,34 4,45 3,78 3,25 2,25 1,65 1,27 1,00 0,81 t 2 =1,50 q från *) 7,91 5,86 4,62 3,81 3,19 2,53 1,70 1,21 0,90 0,69 0,55 q ,65 7,28 4,57 3,06 2,14 1,56 0,90 0,57 0,38 0,27 0,19 t 1 =1,50 q mot 9,09 6,95 5,59 4,67 4,01 3,08 2,43 1,96 1,60 1,32 t 2 =2,00 q från *) 9,65 7,56 6,08 5,06 4,31 2,90 2,07 1,54 1,19 0,94 q 300 9,64 6,05 4,05 2,84 2,07 1,19 0,75 0,50 0,35 0,26 t 1 =1,50 q mot 9,11 6,97 5,61 4,69 4,02 3,08 2,44 1,97 1,61 1,34 t 2 =2,50 q från *) 9,96 7,62 6,12 5,10 4,37 3,26 2,32 1,73 1,34 1,06 q ,97 7,51 5,02 3,52 2,57 1,48 0,93 0,62 0,44 0,32 t 1 =2,00 q mot 11,93 9,81 8,32 7,18 5,50 4,31 3,44 2,79 2,30 t 2 =2,50 q från *) 11,33 9,19 7,74 6,68 5,17 4,03 3,02 2,34 1,86 t 3 =1,50 q ,79 7,88 5,53 4,03 2,33 1,46 0,98 0,69 0,50 t 1 =2,50 q mot 14,20 11,80 9,98 8,52 6,34 4,86 3,83 3,04 2,47 t 2 =2,50 q från *) 12,77 10,49 8,89 7,68 5,88 4,59 3,66 2,98 2,40 t 3 =1,50 q ,98 8,01 5,62 4,09 2,36 1,49 1,00 0,70 0,51 Z250 t 1 =2,00 q mot 10,72 8,81 7,41 6,32 4,71 3,46 2,65 2,09 1,69 t 2 =2,00 q från *) 9,62 7,84 6,20 4,89 3,25 2,30 1,71 1,33 1,06 q ,54 7,05 4,94 3,60 2,08 1,31 0,88 0,62 0,45 t 1 =2,00 q mot 11,79 9,84 8,31 6,09 4,60 3,56 2,83 2,29 t 2 =2,50 q från *) 10,68 8,67 6,86 4,57 3,24 2,41 1,85 1,47 q 300 8,73 6,13 4,46 2,58 1,62 1,09 0,76 0,56 t 1 =2,00 q mot 12,45 10,35 8,84 6,75 5,33 4,29 3,51 2,91 t 2 =2,50 q från *) 12,46 10,28 8,74 5,84 4,13 3,08 2,39 1,90 t 3 =2,00 q ,02 10,53 7,67 4,43 2,79 1,87 1,31 0,96 t 1 =2,50 q mot 15,64 13,16 11,27 8,48 6,54 5,18 4,19 3,45 t 2 =2,50 q från *) 14,39 12,00 10,27 7,85 6,17 4,73 3,63 2,89 t 3 =2,00 q ,24 10,69 7,79 4,50 2,83 1,90 1,33 0,97 Z300 t 1 =2,50 q mot 14,92 12,52 10,75 8,24 6,50 5,21 4,17 3,38 t 2 =2,50 q från *) 13,78 11,46 9,79 7,43 5,29 3,94 3,04 2,41 q ,28 11,42 8,31 4,81 3,02 2,02 1,42 1,04 t 1 =2,50 q mot 20,06 16,52 14,00 10,67 8,49 6,90 5,69 4,75 t 2 =2,50 q från *) 20,03 16,36 13,77 10,41 8,32 6,83 5,44 4,31 t 3 =2,50 q ,89 21,66 15,78 9,12 5,74 3,84 2,70 1,97 Z330 t 1 =2,50 q mot 16,73 13,95 11,92 9,12 7,22 5,80 4,58 3,71 t 2 =2,50 q från *) 15,24 12,57 10,66 7,75 5,48 4,07 3,12 2,47 q ,39 14,30 10,41 6,02 3,79 2,54 1,78 1,30 t 1 =2,50 q mot 18,32 15,41 11,60 9,20 7,49 6,19 5,18 t 2 =2,50 q från *) 18,71 15,64 11,69 9,28 7,28 5,60 4,42 t 3 =2,50 q ,13 19,76 11,42 7,18 4,81 3,38 2,46 *) Då q från är dimensionerande ska den trapetsprofilerade plåten ha en minsta nominella tjocklek på 0.6 mm. För balkar i två fack med lika tjocklek får dimensioneringsvärdet q ökas med faktorn

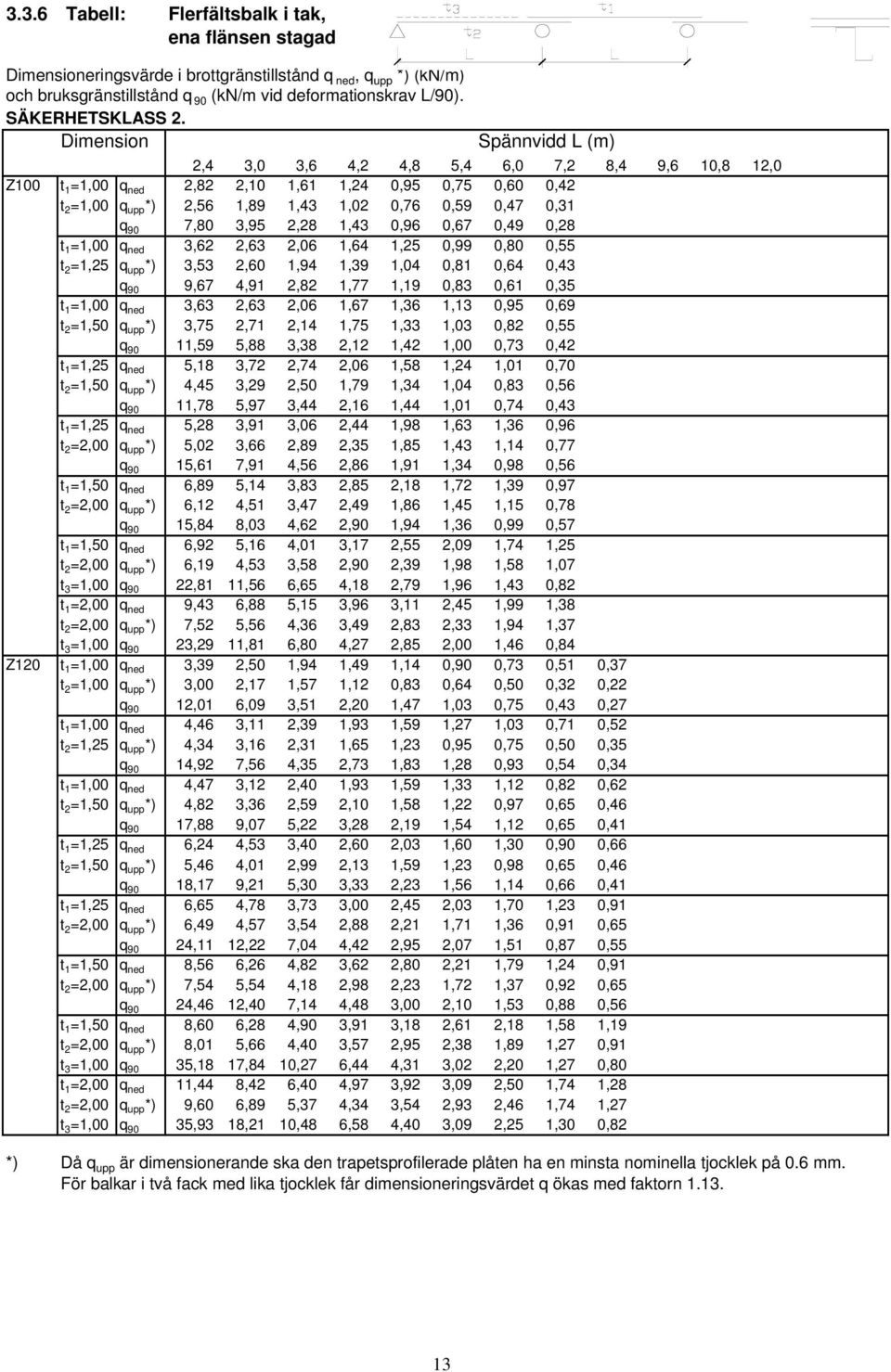

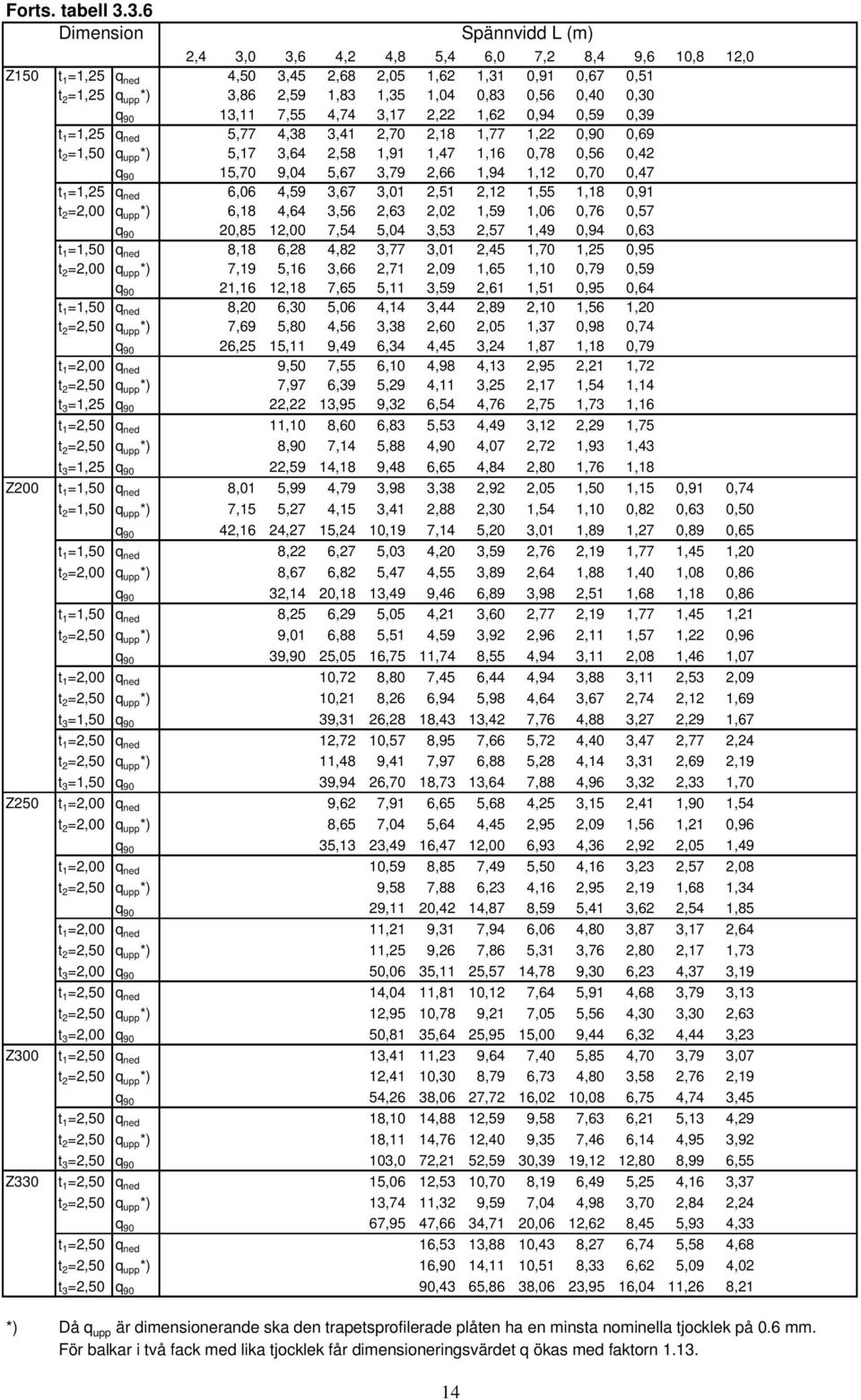

13 3.3.5 Tabell: Enfältsbalk i tak, ena flänsen stagad Dimensioneringsvärde i brottgränstillstånd q ned, q upp *) (kn/m) och bruksgränstillstånd q 90 (kn/m vid deformationskrav L/90). SÄKERHETSKLASS 2. Dimension Spännvidd L (m) 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z100 t=1,00 q ned 5,69 2,93 2,03 1,49 1,08 0,79 0,61 0,48 0,39 q upp *) 5,38 2,67 1,83 1,31 0,88 0,63 0,47 0,36 0,28 q 90 37,05 10,11 4,15 2,10 1,21 0,76 0,51 0,35 0,26 t=1,25 q ned 7,82 4,24 2,89 2,04 1,45 1,06 0,81 0,64 0,52 q upp 7,28 3,71 2,54 1,81 1,22 0,87 0,65 0,50 0,40 q 90 46,75 12,76 5,24 2,65 1,52 0,96 0,64 0,45 0,33 t=1,50 q ned 9,98 5,55 3,71 2,56 1,82 1,34 1,02 0,80 0,65 q upp *) 9,08 4,68 3,22 2,32 1,56 1,12 0,84 0,65 0,51 q 90 56,88 15,53 6,37 3,22 1,85 1,16 0,78 0,54 0,40 t=2,00 q ned 14,98 8,48 5,39 3,60 2,53 1,86 1,42 1,12 0,91 q upp *) 12,49 6,44 4,44 3,24 2,18 1,56 1,17 0,91 0,72 q 90 77,13 21,06 8,64 4,37 2,51 1,58 1,05 0,74 0,54 Z120 t=1,00 q ned 7,41 3,56 2,39 1,78 1,31 0,96 0,73 0,58 0,47 0,32 q upp *) 6,84 3,18 2,08 1,44 0,96 0,68 0,50 0,38 0,29 0,19 q 90 57,08 15,58 6,40 3,24 1,86 1,17 0,78 0,55 0,40 0,23 t=1,25 q ned 10,13 5,10 3,46 2,50 1,85 1,36 1,04 0,82 0,67 0,46 q upp *) 9,63 4,60 3,07 2,14 1,43 1,02 0,76 0,58 0,46 0,31 q 90 72,10 19,68 8,08 4,09 2,35 1,47 0,98 0,69 0,50 0,29 t=1,50 q ned 6,63 4,48 3,17 2,30 1,72 1,31 1,03 0,84 0,58 q upp *) 5,79 3,88 2,78 1,86 1,32 0,99 0,76 0,60 0,40 q 90 23,95 9,83 4,97 2,86 1,79 1,20 0,84 0,61 0,35 t=2,00 q ned 10,13 6,63 4,53 3,22 2,38 1,82 1,44 1,16 0,81 q upp *) 8,01 5,39 3,90 2,62 1,86 1,39 1,07 0,85 0,57 q 90 32,52 13,35 6,75 3,88 2,43 1,63 1,14 0,83 0,48 Z150 t=1,25 q ned 3,17 2,35 1,72 1,31 1,04 0,84 0,58 0,43 q upp *) 2,37 1,56 1,11 0,83 0,64 0,51 0,34 0,24 q 90 6,96 4,00 2,51 1,68 1,18 0,86 0,49 0,31 t=1,50 q ned 4,07 3,03 2,30 1,79 1,41 1,14 0,79 0,58 q upp *) 3,38 2,24 1,58 1,17 0,90 0,72 0,48 0,35 q 90 8,47 4,87 3,06 2,04 1,43 1,04 0,60 0,38 t=2,00 q ned 5,94 4,30 3,22 2,48 1,97 1,59 1,10 0,81 q upp *) 4,81 3,19 2,26 1,67 1,28 1,02 0,69 0,49 q 90 11,52 6,62 4,15 2,78 1,95 1,42 0,82 0,52 t=2,50 q ned 7,77 5,54 4,11 3,16 2,49 2,01 1,40 1,03 q upp *) 6,07 4,03 2,85 2,11 1,62 1,29 0,87 0,62 q 90 14,54 8,36 5,24 3,50 2,46 1,79 1,03 0,65 Z200 t=1,50 q ned 5,31 4,10 3,36 2,82 2,33 1,89 1,31 0,96 0,74 q upp *) 4,69 3,56 2,87 2,30 1,77 1,41 0,94 0,67 0,49 q 90 22,39 12,87 8,07 5,39 3,78 2,75 1,59 1,00 0,67 t=2,00 q ned 8,37 6,55 5,31 4,36 3,60 3,01 2,15 1,60 1,22 q upp *) 7,76 6,00 4,89 3,99 3,08 2,45 1,64 1,17 0,87 q 90 30,45 17,51 10,98 7,34 5,14 3,75 2,16 1,36 0,91 t=2,50 q ned 8,97 7,16 5,78 4,72 3,89 2,75 2,03 1,55 q upp *) 7,77 6,33 5,19 4,02 3,19 2,15 1,53 1,14 q 90 22,11 13,87 9,27 6,50 4,73 2,73 1,72 1,15 Z250 t=2,00 q ned 6,66 5,51 4,62 3,91 2,74 2,01 1,54 1,22 0,99 q upp *) 5,88 4,44 3,41 2,69 1,78 1,28 0,96 0,74 0,59 q 90 18,61 12,44 8,72 6,35 3,67 2,31 1,55 1,08 0,79 t=2,50 q ned 9,07 7,43 6,14 5,13 3,68 2,74 2,11 1,66 1,35 q upp *) 8,10 6,30 4,85 3,83 2,55 1,80 1,35 1,05 0,83 q 90 23,52 15,72 11,02 8,02 4,64 2,92 1,95 1,37 1,00 Z300 t=2,50 q ned 11,07 9,16 7,79 6,73 5,13 3,97 3,07 2,43 1,96 q upp *) 10,20 8,33 7,05 6,09 4,11 2,93 2,18 1,68 1,32 q 90 43,00 28,73 20,15 14,67 8,47 5,33 3,57 2,51 1,83 Z330 t=2,50 q ned 10,14 8,59 7,42 5,68 4,41 3,37 2,66 2,16 q upp *) 9,10 7,63 6,40 4,25 3,01 2,23 1,72 1,37 q 90 35,98 25,23 18,37 10,61 6,68 4,47 3,14 2,29 *) Då q upp är dimensionerande ska den trapetsprofilerade plåten ha en minsta nominella tjocklek på 0.6 mm. 12

14 3.3.6 Tabell: Flerfältsbalk i tak, ena flänsen stagad Dimensioneringsvärde i brottgränstillstånd q ned, q upp *) (kn/m) och bruksgränstillstånd q 90 (kn/m vid deformationskrav L/90). SÄKERHETSKLASS 2. Dimension Spännvidd L (m) 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z100 t 1 =1,00 q ned 2,82 2,10 1,61 1,24 0,95 0,75 0,60 0,42 t 2 =1,00 q upp *) 2,56 1,89 1,43 1,02 0,76 0,59 0,47 0,31 q 90 7,80 3,95 2,28 1,43 0,96 0,67 0,49 0,28 t 1 =1,00 q ned 3,62 2,63 2,06 1,64 1,25 0,99 0,80 0,55 t 2 =1,25 q upp *) 3,53 2,60 1,94 1,39 1,04 0,81 0,64 0,43 q 90 9,67 4,91 2,82 1,77 1,19 0,83 0,61 0,35 t 1 =1,00 q ned 3,63 2,63 2,06 1,67 1,36 1,13 0,95 0,69 t 2 =1,50 q upp *) 3,75 2,71 2,14 1,75 1,33 1,03 0,82 0,55 q 90 11,59 5,88 3,38 2,12 1,42 1,00 0,73 0,42 t 1 =1,25 q ned 5,18 3,72 2,74 2,06 1,58 1,24 1,01 0,70 t 2 =1,50 q upp *) 4,45 3,29 2,50 1,79 1,34 1,04 0,83 0,56 q 90 11,78 5,97 3,44 2,16 1,44 1,01 0,74 0,43 t 1 =1,25 q ned 5,28 3,91 3,06 2,44 1,98 1,63 1,36 0,96 t 2 =2,00 q upp *) 5,02 3,66 2,89 2,35 1,85 1,43 1,14 0,77 q 90 15,61 7,91 4,56 2,86 1,91 1,34 0,98 0,56 t 1 =1,50 q ned 6,89 5,14 3,83 2,85 2,18 1,72 1,39 0,97 t 2 =2,00 q upp *) 6,12 4,51 3,47 2,49 1,86 1,45 1,15 0,78 q 90 15,84 8,03 4,62 2,90 1,94 1,36 0,99 0,57 t 1 =1,50 q ned 6,92 5,16 4,01 3,17 2,55 2,09 1,74 1,25 t 2 =2,00 q upp *) 6,19 4,53 3,58 2,90 2,39 1,98 1,58 1,07 t 3 =1,00 q 90 22,81 11,56 6,65 4,18 2,79 1,96 1,43 0,82 t 1 =2,00 q ned 9,43 6,88 5,15 3,96 3,11 2,45 1,99 1,38 t 2 =2,00 q upp *) 7,52 5,56 4,36 3,49 2,83 2,33 1,94 1,37 t 3 =1,00 q 90 23,29 11,81 6,80 4,27 2,85 2,00 1,46 0,84 Z120 t 1 =1,00 q ned 3,39 2,50 1,94 1,49 1,14 0,90 0,73 0,51 0,37 t 2 =1,00 q upp *) 3,00 2,17 1,57 1,12 0,83 0,64 0,50 0,32 0,22 q 90 12,01 6,09 3,51 2,20 1,47 1,03 0,75 0,43 0,27 t 1 =1,00 q ned 4,46 3,11 2,39 1,93 1,59 1,27 1,03 0,71 0,52 t 2 =1,25 q upp *) 4,34 3,16 2,31 1,65 1,23 0,95 0,75 0,50 0,35 q 90 14,92 7,56 4,35 2,73 1,83 1,28 0,93 0,54 0,34 t 1 =1,00 q ned 4,47 3,12 2,40 1,93 1,59 1,33 1,12 0,82 0,62 t 2 =1,50 q upp *) 4,82 3,36 2,59 2,10 1,58 1,22 0,97 0,65 0,46 q 90 17,88 9,07 5,22 3,28 2,19 1,54 1,12 0,65 0,41 t 1 =1,25 q ned 6,24 4,53 3,40 2,60 2,03 1,60 1,30 0,90 0,66 t 2 =1,50 q upp *) 5,46 4,01 2,99 2,13 1,59 1,23 0,98 0,65 0,46 q 90 18,17 9,21 5,30 3,33 2,23 1,56 1,14 0,66 0,41 t 1 =1,25 q ned 6,65 4,78 3,73 3,00 2,45 2,03 1,70 1,23 0,91 t 2 =2,00 q upp *) 6,49 4,57 3,54 2,88 2,21 1,71 1,36 0,91 0,65 q 90 24,11 12,22 7,04 4,42 2,95 2,07 1,51 0,87 0,55 t 1 =1,50 q ned 8,56 6,26 4,82 3,62 2,80 2,21 1,79 1,24 0,91 t 2 =2,00 q upp *) 7,54 5,54 4,18 2,98 2,23 1,72 1,37 0,92 0,65 q 90 24,46 12,40 7,14 4,48 3,00 2,10 1,53 0,88 0,56 t 1 =1,50 q ned 8,60 6,28 4,90 3,91 3,18 2,61 2,18 1,58 1,19 t 2 =2,00 q upp *) 8,01 5,66 4,40 3,57 2,95 2,38 1,89 1,27 0,91 t 3 =1,00 q 90 35,18 17,84 10,27 6,44 4,31 3,02 2,20 1,27 0,80 t 1 =2,00 q ned 11,44 8,42 6,40 4,97 3,92 3,09 2,50 1,74 1,28 t 2 =2,00 q upp *) 9,60 6,89 5,37 4,34 3,54 2,93 2,46 1,74 1,27 t 3 =1,00 q 90 35,93 18,21 10,48 6,58 4,40 3,09 2,25 1,30 0,82 *) Då q upp är dimensionerande ska den trapetsprofilerade plåten ha en minsta nominella tjocklek på 0.6 mm. För balkar i två fack med lika tjocklek får dimensioneringsvärdet q ökas med faktorn

15 Forts. tabell Dimension Spännvidd L (m) 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Z150 t 1 =1,25 q ned 4,50 3,45 2,68 2,05 1,62 1,31 0,91 0,67 0,51 t 2 =1,25 q upp *) 3,86 2,59 1,83 1,35 1,04 0,83 0,56 0,40 0,30 q 90 13,11 7,55 4,74 3,17 2,22 1,62 0,94 0,59 0,39 t 1 =1,25 q ned 5,77 4,38 3,41 2,70 2,18 1,77 1,22 0,90 0,69 t 2 =1,50 q upp *) 5,17 3,64 2,58 1,91 1,47 1,16 0,78 0,56 0,42 q 90 15,70 9,04 5,67 3,79 2,66 1,94 1,12 0,70 0,47 t 1 =1,25 q ned 6,06 4,59 3,67 3,01 2,51 2,12 1,55 1,18 0,91 t 2 =2,00 q upp *) 6,18 4,64 3,56 2,63 2,02 1,59 1,06 0,76 0,57 q 90 20,85 12,00 7,54 5,04 3,53 2,57 1,49 0,94 0,63 t 1 =1,50 q ned 8,18 6,28 4,82 3,77 3,01 2,45 1,70 1,25 0,95 t 2 =2,00 q upp *) 7,19 5,16 3,66 2,71 2,09 1,65 1,10 0,79 0,59 q 90 21,16 12,18 7,65 5,11 3,59 2,61 1,51 0,95 0,64 t 1 =1,50 q ned 8,20 6,30 5,06 4,14 3,44 2,89 2,10 1,56 1,20 t 2 =2,50 q upp *) 7,69 5,80 4,56 3,38 2,60 2,05 1,37 0,98 0,74 q 90 26,25 15,11 9,49 6,34 4,45 3,24 1,87 1,18 0,79 t 1 =2,00 q ned 9,50 7,55 6,10 4,98 4,13 2,95 2,21 1,72 t 2 =2,50 q upp *) 7,97 6,39 5,29 4,11 3,25 2,17 1,54 1,14 t 3 =1,25 q 90 22,22 13,95 9,32 6,54 4,76 2,75 1,73 1,16 t 1 =2,50 q ned 11,10 8,60 6,83 5,53 4,49 3,12 2,29 1,75 t 2 =2,50 q upp *) 8,90 7,14 5,88 4,90 4,07 2,72 1,93 1,43 t 3 =1,25 q 90 22,59 14,18 9,48 6,65 4,84 2,80 1,76 1,18 Z200 t 1 =1,50 q ned 8,01 5,99 4,79 3,98 3,38 2,92 2,05 1,50 1,15 0,91 0,74 t 2 =1,50 q upp *) 7,15 5,27 4,15 3,41 2,88 2,30 1,54 1,10 0,82 0,63 0,50 q 90 42,16 24,27 15,24 10,19 7,14 5,20 3,01 1,89 1,27 0,89 0,65 t 1 =1,50 q ned 8,22 6,27 5,03 4,20 3,59 2,76 2,19 1,77 1,45 1,20 t 2 =2,00 q upp *) 8,67 6,82 5,47 4,55 3,89 2,64 1,88 1,40 1,08 0,86 q 90 32,14 20,18 13,49 9,46 6,89 3,98 2,51 1,68 1,18 0,86 t 1 =1,50 q ned 8,25 6,29 5,05 4,21 3,60 2,77 2,19 1,77 1,45 1,21 t 2 =2,50 q upp *) 9,01 6,88 5,51 4,59 3,92 2,96 2,11 1,57 1,22 0,96 q 90 39,90 25,05 16,75 11,74 8,55 4,94 3,11 2,08 1,46 1,07 t 1 =2,00 q ned 10,72 8,80 7,45 6,44 4,94 3,88 3,11 2,53 2,09 t 2 =2,50 q upp *) 10,21 8,26 6,94 5,98 4,64 3,67 2,74 2,12 1,69 t 3 =1,50 q 90 39,31 26,28 18,43 13,42 7,76 4,88 3,27 2,29 1,67 t 1 =2,50 q ned 12,72 10,57 8,95 7,66 5,72 4,40 3,47 2,77 2,24 t 2 =2,50 q upp *) 11,48 9,41 7,97 6,88 5,28 4,14 3,31 2,69 2,19 t 3 =1,50 q 90 39,94 26,70 18,73 13,64 7,88 4,96 3,32 2,33 1,70 Z250 t 1 =2,00 q ned 9,62 7,91 6,65 5,68 4,25 3,15 2,41 1,90 1,54 t 2 =2,00 q upp *) 8,65 7,04 5,64 4,45 2,95 2,09 1,56 1,21 0,96 q 90 35,13 23,49 16,47 12,00 6,93 4,36 2,92 2,05 1,49 t 1 =2,00 q ned 10,59 8,85 7,49 5,50 4,16 3,23 2,57 2,08 t 2 =2,50 q upp *) 9,58 7,88 6,23 4,16 2,95 2,19 1,68 1,34 q 90 29,11 20,42 14,87 8,59 5,41 3,62 2,54 1,85 t 1 =2,00 q ned 11,21 9,31 7,94 6,06 4,80 3,87 3,17 2,64 t 2 =2,50 q upp *) 11,25 9,26 7,86 5,31 3,76 2,80 2,17 1,73 t 3 =2,00 q 90 50,06 35,11 25,57 14,78 9,30 6,23 4,37 3,19 t 1 =2,50 q ned 14,04 11,81 10,12 7,64 5,91 4,68 3,79 3,13 t 2 =2,50 q upp *) 12,95 10,78 9,21 7,05 5,56 4,30 3,30 2,63 t 3 =2,00 q 90 50,81 35,64 25,95 15,00 9,44 6,32 4,44 3,23 Z300 t 1 =2,50 q ned 13,41 11,23 9,64 7,40 5,85 4,70 3,79 3,07 t 2 =2,50 q upp *) 12,41 10,30 8,79 6,73 4,80 3,58 2,76 2,19 q 90 54,26 38,06 27,72 16,02 10,08 6,75 4,74 3,45 t 1 =2,50 q ned 18,10 14,88 12,59 9,58 7,63 6,21 5,13 4,29 t 2 =2,50 q upp *) 18,11 14,76 12,40 9,35 7,46 6,14 4,95 3,92 t 3 =2,50 q ,0 72,21 52,59 30,39 19,12 12,80 8,99 6,55 Z330 t 1 =2,50 q ned 15,06 12,53 10,70 8,19 6,49 5,25 4,16 3,37 t 2 =2,50 q upp *) 13,74 11,32 9,59 7,04 4,98 3,70 2,84 2,24 q 90 67,95 47,66 34,71 20,06 12,62 8,45 5,93 4,33 t 1 =2,50 q ned 16,53 13,88 10,43 8,27 6,74 5,58 4,68 t 2 =2,50 q upp *) 16,90 14,11 10,51 8,33 6,62 5,09 4,02 t 3 =2,50 q 90 90,43 65,86 38,06 23,95 16,04 11,26 8,21 *) Då q upp är dimensionerande ska den trapetsprofilerade plåten ha en minsta nominella tjocklek på 0.6 mm. För balkar i två fack med lika tjocklek får dimensioneringsvärdet q ökas med faktorn

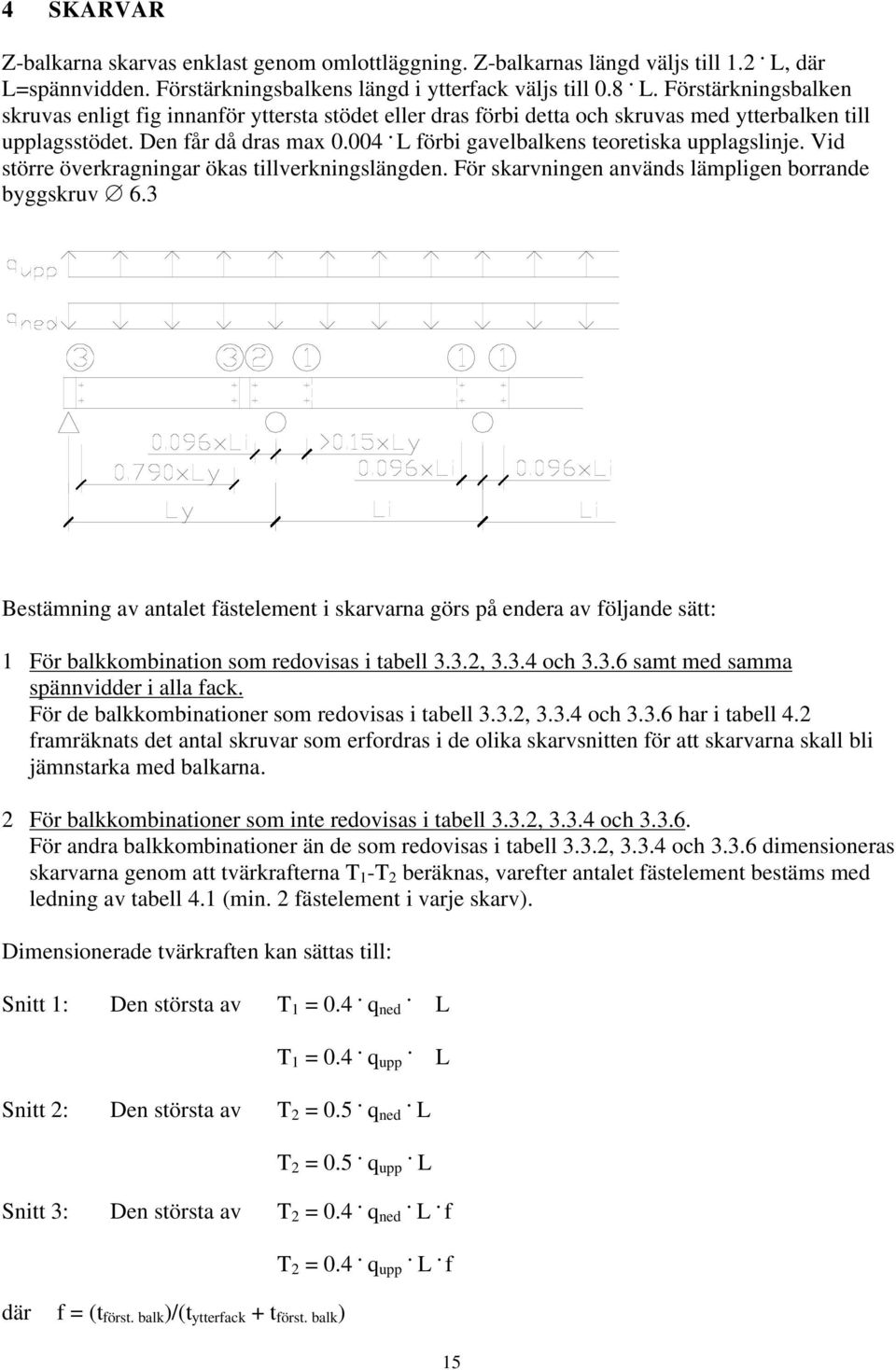

16 4 SKARVAR Z-balkarna skarvas enklast genom omlottläggning. Z-balkarnas längd väljs till 1.2. L, där L=spännvidden. Förstärkningsbalkens längd i ytterfack väljs till 0.8. L. Förstärkningsbalken skruvas enligt fig innanför yttersta stödet eller dras förbi detta och skruvas med ytterbalken till upplagsstödet. Den får då dras max L förbi gavelbalkens teoretiska upplagslinje. Vid större överkragningar ökas tillverkningslängden. För skarvningen används lämpligen borrande byggskruv 6.3 Bestämning av antalet fästelement i skarvarna görs på endera av följande sätt: 1 För balkkombination som redovisas i tabell 3.3.2, och samt med samma spännvidder i alla fack. För de balkkombinationer som redovisas i tabell 3.3.2, och har i tabell 4.2 framräknats det antal skruvar som erfordras i de olika skarvsnitten för att skarvarna skall bli jämnstarka med balkarna. 2 För balkkombinationer som inte redovisas i tabell 3.3.2, och För andra balkkombinationer än de som redovisas i tabell 3.3.2, och dimensioneras skarvarna genom att tvärkrafterna T 1 -T 2 beräknas, varefter antalet fästelement bestäms med ledning av tabell 4.1 (min. 2 fästelement i varje skarv). Dimensionerade tvärkraften kan sättas till: Snitt 1: Den största av T 1 = 0.4. q ned. L T 1 = 0.4. q upp. L Snitt 2: Den största av T 2 = 0.5. q. ned L T 2 = 0.5. q. upp L Snitt 3: Den största av T 2 = 0.4. q. ned L. f T 2 = 0.4. q. upp L. f där f = (t först. balk )/(t ytterfack + t först. balk ) 15

17 16

18 Tabell 4.1 Dimensioneringsvärde i brottgränstillstånd per fästelement som funktion av godstjocklekarna i förbandet. Säkerhetsklass 1. Godstjocklekar i förbandet (mm) 1.00/ / / / / / / / / / / / / /2.50 Dimensioneringsvärde (kn) per fästelement för skruv 6.3 min T ) Värdet begränsas av fästelementets skjuvhållfasthet. Skarven blir känsligare för tvångsdeformationer av temperaturrörelser. Vid skarvar och infästningar till upplag skall kant- och radavstånd enligt nedanstående figur innehållas. OBS! Skruvning skall alltid göras från sidan med den tunnare plåten. 17

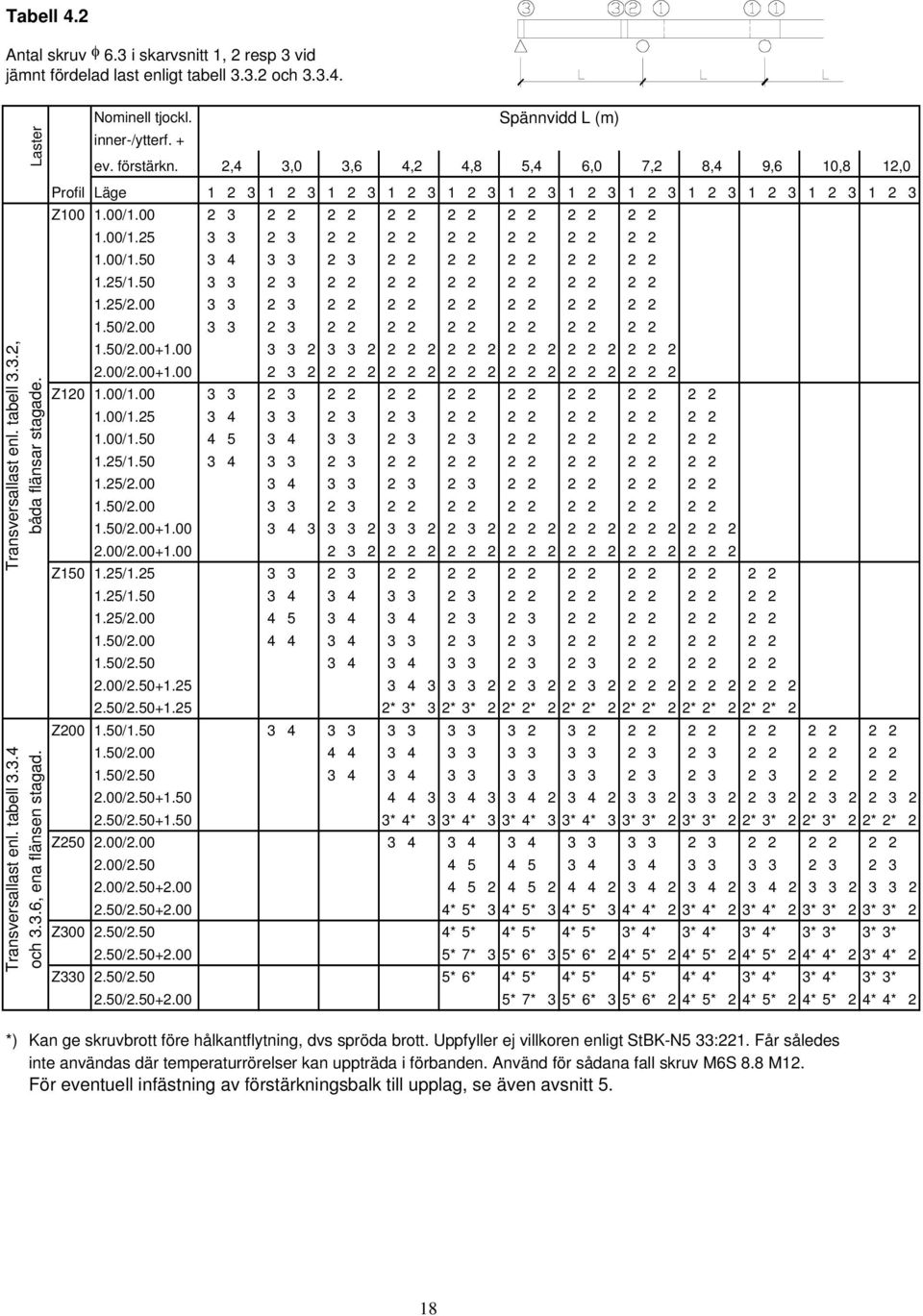

19 Tabell 4.2 Antal skruv φ 6.3 i skarvsnitt 1, 2 resp 3 vid jämnt fördelad last enligt tabell och Laster Transversallast enl. tabell 3.3.2, båda flänsar stagade. Transversallast enl. tabell och 3.3.6, ena flänsen stagad. Nominell tjockl. Spännvidd L (m) inner-/ytterf. + ev. förstärkn. 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Profil Läge Z / / / / / / / / Z / / / / / / / / Z / / / / / / / * 3* 3 2* 3* 2 2* 2* 2 2* 2* 2 2* 2* 2 2* 2* 2 2* 2* 2 Z / / / / / * 4* 3 3* 4* 3 3* 4* 3 3* 4* 3 3* 3* 2 3* 3* 2 2* 3* 2 2* 3* 2 2* 2* 2 Z / / / / * 5* 3 4* 5* 3 4* 5* 3 4* 4* 2 3* 4* 2 3* 4* 2 3* 3* 2 3* 3* 2 Z /2.50 4* 5* 4* 5* 4* 5* 3* 4* 3* 4* 3* 4* 3* 3* 3* 3* 2.50/ * 7* 3 5* 6* 3 5* 6* 2 4* 5* 2 4* 5* 2 4* 5* 2 4* 4* 2 3* 4* 2 Z /2.50 5* 6* 4* 5* 4* 5* 4* 5* 4* 4* 3* 4* 3* 4* 3* 3* 2.50/ * 7* 3 5* 6* 3 5* 6* 2 4* 5* 2 4* 5* 2 4* 5* 2 4* 4* 2 *) Kan ge skruvbrott före hålkantflytning, dvs spröda brott. Uppfyller ej villkoren enligt StBK-N5 33:221. Får således inte användas där temperaturrörelser kan uppträda i förbanden. Använd för sådana fall skruv M6S 8.8 M12. För eventuell infästning av förstärkningsbalk till upplag, se även avsnitt 5. 18

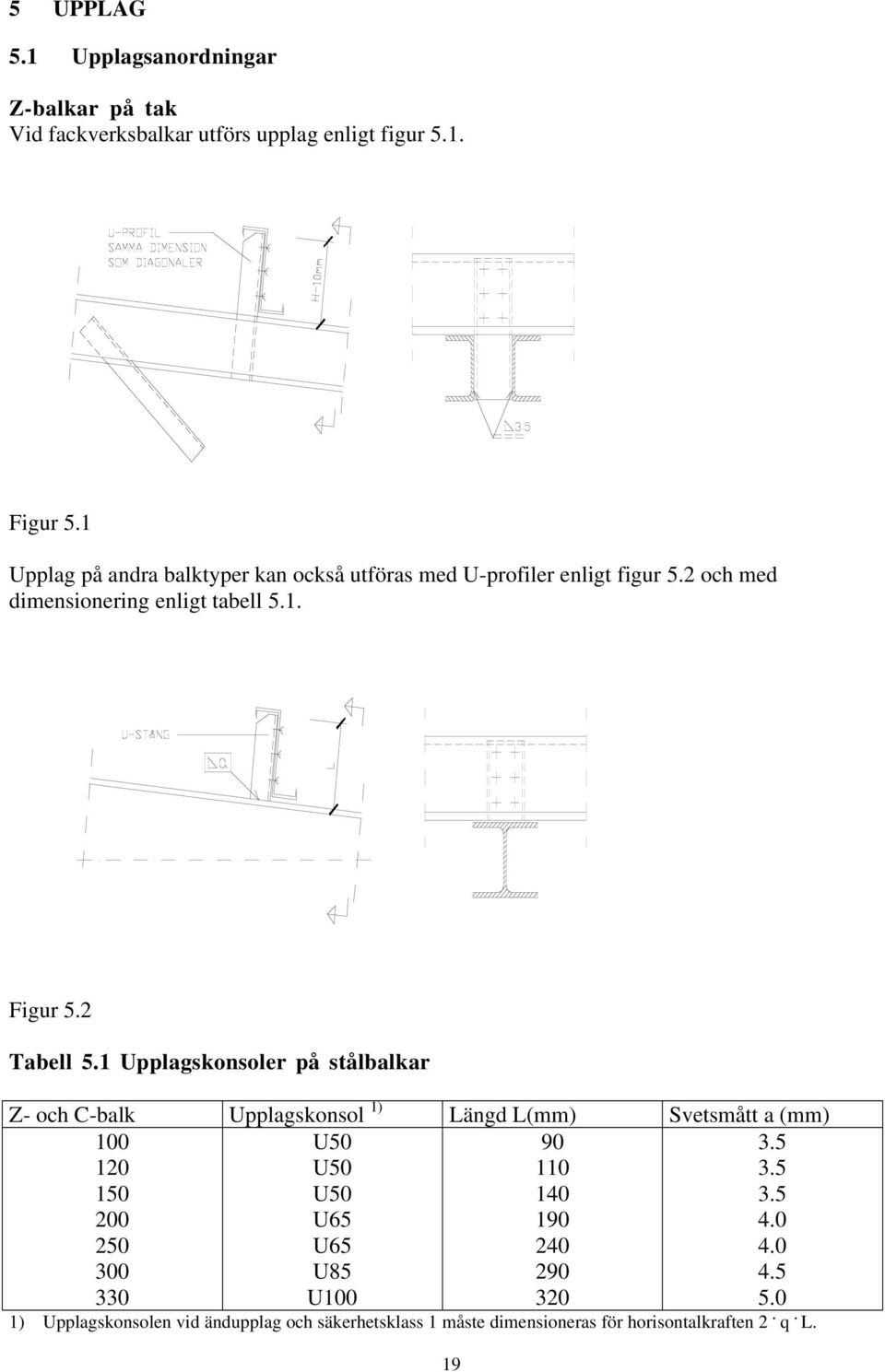

20 5 UPPLAG 5.1 Upplagsanordningar Z-balkar på tak Vid fackverksbalkar utförs upplag enligt figur 5.1. Figur 5.1 Upplag på andra balktyper kan också utföras med U-profiler enligt figur 5.2 och med dimensionering enligt tabell 5.1. Figur 5.2 Tabell 5.1 Upplagskonsoler på stålbalkar Z- och C-balk Upplagskonsol 1) Längd L(mm) Svetsmått a (mm) U50 U50 U50 U65 U65 U85 U ) Upplagskonsolen vid ändupplag och säkerhetsklass 1 måste dimensioneras för horisontalkraften 2. q. L. 19

21 Z-balkar på oisolerade väggar Upplagen utformas enligt Z-balk på tak. Figur 5.2. Z-balkar på isolerade väggar Upplag på pelare utförs enligt figur 5.3. Ur statisk synpunkt kan upptaget utföras enligt Z-balk på tak. Det utförandet rekommenderas inte eftersom plastfolien då blir punkterad. Vertikallast från vägg förutsätts upptagen i sockel. där H max dimensioneringsvärde i brottgränstillstånd. Figur Infästning till upplag För infästning av balkar till upplag används byggskruv 6.3 gänga typ B eller likvärdig, alternativt skruv M12 x 30, M6S 8.8 fzv. Takås får enligt StBK-N5 12:211, hänföras till säkerhetsklass 1 om balk skarvas genom omlottläggning över stöd och fästes vid ändupplag med deformerbart förband för horisontalkraften 2. q. L (StBK-N5 32:42). Detta förutsätter att skruv M12 används om plåttjockleken är större än 2.00 mm (inklusive förstärkningsbalk om den är dragen förbi ändstöd). Observera att även upplagskonsolen vid ändupplag måste dimensioneras för horisontalkraften 20

22 2. q. L. 21

23 Förband vid mellanupplag behöver ej utformas som deformerbart förband om temperaturrörelserna tas om hand på annat sätt. Exempel på fall där temperaturrörelser kan uppträda i förbandet är vid ouppvärmda utrymmen Enfältsbalkar Dimensionerande upplagsreaktioner: Upplag 1: Den största av R 1 = 0.5. q. ned L R 1 = 0.5. q. upp L Balkar till tak i säkerhetsklass 1 dimensioneras även för kraften R 1 = 2. q ned. L i balkens längdriktning. 22

24 5.2.2 Flerfältsbalkar Bestämning av antal fästelement vid upplag för tak -säkerhetsklass 2 och vägg -säkerhetsklass 1: 1 För de balkkombinationer som redovisas i tabell 3.3.2, och har i tabell 5.3 framräknats det antal fästelement som erfordras vid upplagen för att infästningarna skall bli jämnstarka med balkarna. 2 För andra balkkombinationer än de som redovisas i tabell 3.3.2, och dimensioneras infästningarna vid upplagen genom att upplagsreaktionerna R 1 -R 3 beräknas, varefter antalet fästelement bestäms med ledning av tabell 5.2 (min 2 fästelement vid varje upplag). Dimensionerande upplagsreaktioner kan sättas till: Upplag 1 Den största av R 1 = 1.0. q. ned L R 1 = 1.0. q. upp L Upplag 2 Den största av R 2 = q. ned L R 2 = q. upp L Upplag 3 Den största av R 3 = 0.4. q. ned L R 3 = 0.4. q. upp L Bestämning av antal fästelement vid upplag för tak -säkerhetsklass 1: 1 För de balkkombinationer som redovisas i tabell 3.3.2, och kan antal fästelement som erfordras vid upplag 1 och 2 erhållas ur tabell 5.3. Infästningarna är då jämnstarka med balkarna. Antal fästelement vid ändupplag 3 erhålls ur tabell 5.4 som gäller M12 skruv. Infästningarna är dimensionerade för horisontalkraften 2. q. L och kravet om deformerbart förband är uppfyllt. Ändupplaget utförs enligt figur

25 2 För andra balkkombinationer än de som redovisas i tabell 3.3.2, och dimensioneras infästningarna vid upplagen genom att upplagsreaktionerna R l -R 3 beräknas, varefter antalet fästelement bestäms med ledning av tabell 5.2 (min 2 fästelement vid varje upplag). Dimensionerande upplagsreaktioner kan sättas till: Upplag 1 Den största av R 1 = 1.0. q. ned L R 1 = 1.0. q. upp L Upplag 2 Den största av R 2 = q. ned L R 2 = q. upp L Upplag 3 Den största av R 3 = 2.0. q. ned L R 3 = 2.0. q. upp L Fästelementen till upplag 1 skall dimensioneras så att plåten deformeras före skjuvbrott i skruven, vilket innebär att för t 2.0 skall M12 användas: Ändupplaget utformas enligt figur 5.4. Figur 5.4 Ändupplag säkerhetsklass 1. Tabell 5.2 Dimensioneringsvärde i brottgränstillstånd per fästelement vid enkla respektive dubbla balkliv till upplag Minsta godstjocklek hos Z- och C-balk vid upplag (mm) Dimensioneringsvärde (kn) per fästelement enkelt balkliv Dimensioneringsvärde (kn) per fästelement dubbelt balkliv Upplag t = 5.0 mm Upplag t = 2.5 mm Upplag t = 5.0 mm Upplag t = 2.5 mm Skruv Skruv Skruv Skruv Skruv Skruv Skruv Skruv 6.3, M12, 6.3, M12, 6.3, M12, 6.3, M12, T15 M6S 8.8 T15 M6S 8.8 T15 M6S 8.8 T15 M6S * , ) Värdet begränsas av fästelementets skjuvhållfasthet och får inte användas vid änduppslag för att ge säkerhetsklass 1 eller där temperaturrörelser kan uppträda i förbanden. 24

26 Tabell 5.3 Antal skruv φ 6.3 vid upplag 1, 2 resp 3 vid jämnt fördelad last enligt tabell 3.3.2, och Upplagskonsol enligt tabell 5.1. Nominell tjockl. Spännvidd L (m) inner-/ytterf. + ev. förstärkn. 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Profil Läge Z / / / / / / Laster Transversallast enl. tabell 3.3.2, båda flänsar stagade. Transversallast enl. tabell och 3.3.6, ena flänsen stagad. 1.50/ / Z / / / / / / / / Z / / / / / / / Z / / / / / Z / / / / Z / / Z / /

27 Tabell 5.4 Antal skruv Μ12 vid upplag 1, 2 resp 3 vid jämnt fördelad last enligt tabell 3.3.2, och Upplagskonsol enligt tabell 5.1. Nominell tjockl. Spännvidd L (m) inner-/ytterf. + ev. förstärkn. 2,4 3,0 3,6 4,2 4,8 5,4 6,0 7,2 8,4 9,6 10,8 12,0 Profil Läge 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* 1 2 3* Z / / / / / Laster Transversallast enl. tabell 3.3.2, båda flänsar stagade. Transversallast enl. tabell och 3.3.6, ena flänsen stagad. 1.50/ / Z / / / / / / / / Z / / / / / / / Z / / / / / Z / / / / Z / / Z / / * Vid beräkning i säkerhetsklass 1 blir antal M12 skruvar i ytterstöd alltid 2. Eventuell extrabalk i ytterfack får då alternativt dras fram till upplag och fästas med samma skruvar 26
