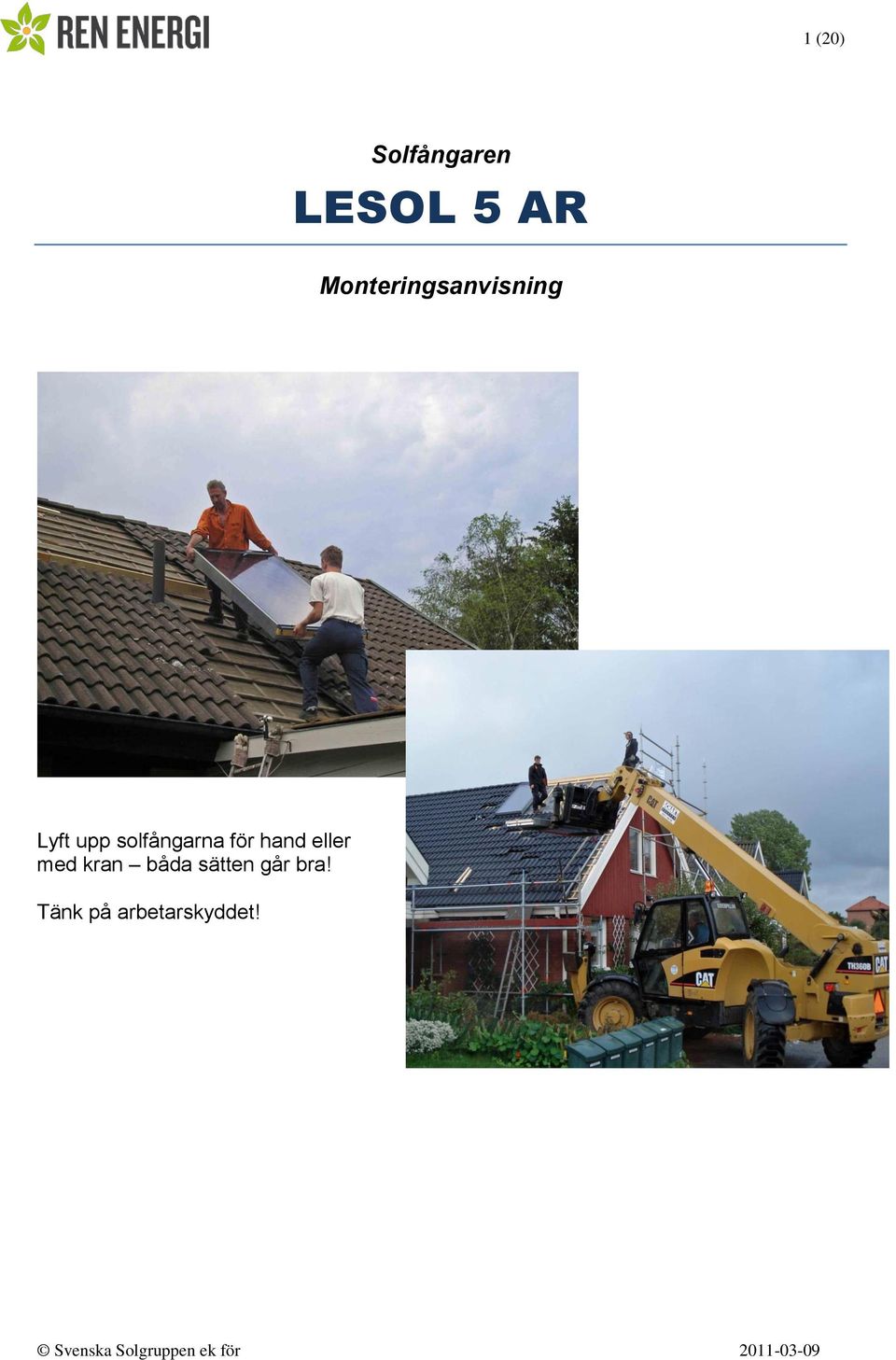

1 1 (20) Solfångaren LESOL 5 R Monteringsanvisning Lyft upp solfångarna för hand eller med kran båda sätten går bra! Tänk på arbetarskyddet!

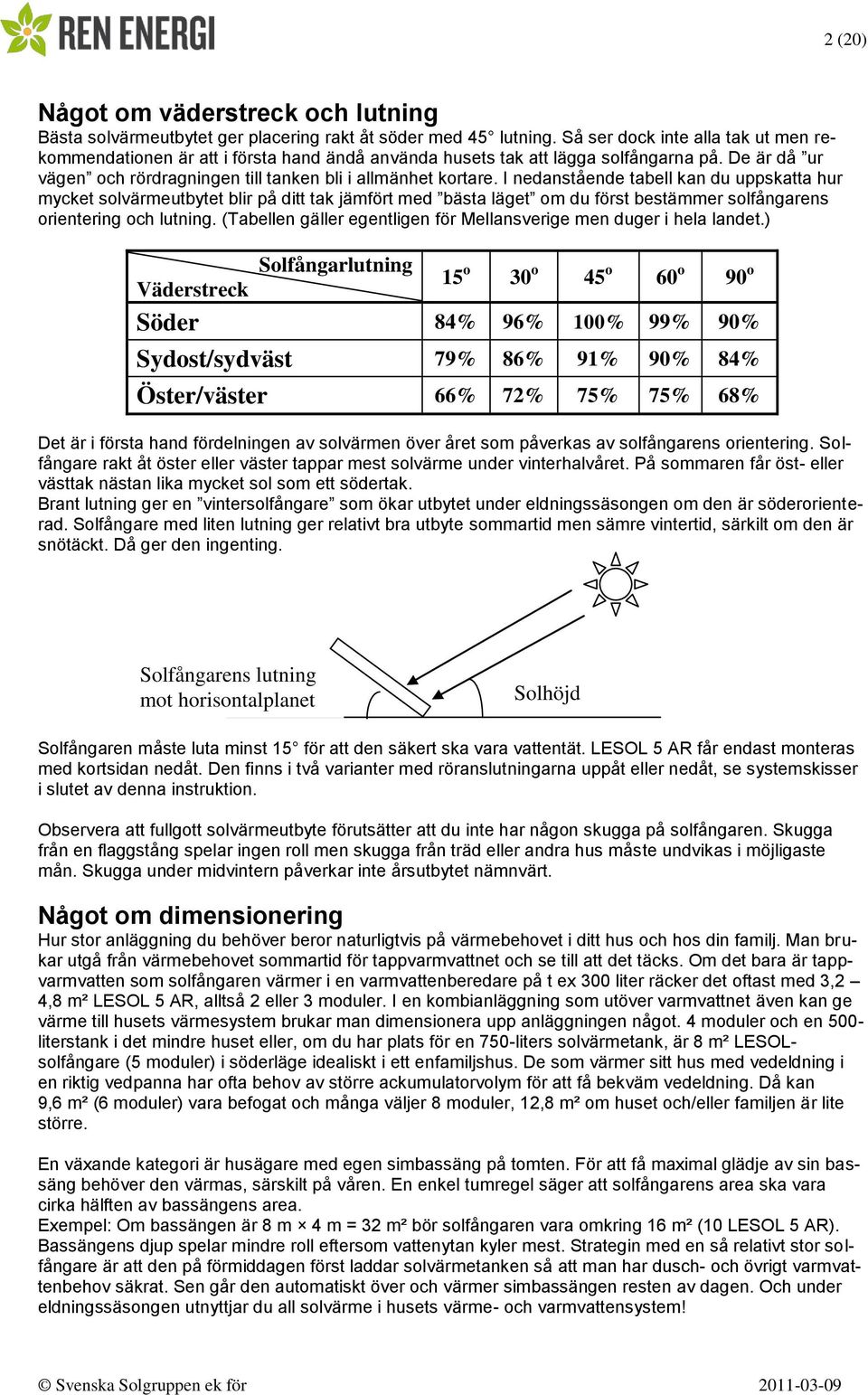

2 2 (20) Något om väderstreck och lutning ästa solvärmeutbytet ger placering rakt åt söder med 45 lutning. Så ser dock inte alla tak ut men rekommendationen är att i första hand ändå använda husets tak att lägga solfångarna på. De är då ur vägen och rördragningen till tanken bli i allmänhet kortare. I nedanstående tabell kan du uppskatta hur mycket solvärmeutbytet blir på ditt tak jämfört med bästa läget om du först bestämmer solfångarens orientering och lutning. (Tabellen gäller egentligen för Mellansverige men duger i hela landet.) Solfångarlutning Väderstreck 15 o 30 o 45 o 60 o 90 o Söder 84% 96% 100% 99% 90% Sydost/sydväst 79% 86% 91% 90% 84% Öster/väster 66% 72% 75% 75% 68% Det är i första hand fördelningen av solvärmen över året som påverkas av solfångarens orientering. Solfångare rakt åt öster eller väster tappar mest solvärme under vinterhalvåret. På sommaren får öst- eller västtak nästan lika mycket sol som ett södertak. rant lutning ger en vintersolfångare som ökar utbytet under eldningssäsongen om den är söderorienterad. Solfångare med liten lutning ger relativt bra utbyte sommartid men sämre vintertid, särkilt om den är snötäckt. Då ger den ingenting. Solfångarens lutning mot horisontalplanet Solhöjd Solfångaren måste luta minst 15 för att den säkert ska vara vattentät. LESOL 5 R får endast monteras med kortsidan nedåt. Den finns i två varianter med röranslutningarna uppåt eller nedåt, se systemskisser i slutet av denna instruktion. Observera att fullgott solvärmeutbyte förutsätter att du inte har någon skugga på solfångaren. Skugga från en flaggstång spelar ingen roll men skugga från träd eller andra hus måste undvikas i möjligaste mån. Skugga under midvintern påverkar inte årsutbytet nämnvärt. Något om dimensionering Hur stor anläggning du behöver beror naturligtvis på värmebehovet i ditt hus och hos din familj. Man brukar utgå från värmebehovet sommartid för tappvarmvattnet och se till att det täcks. Om det bara är tappvarmvatten som solfångaren värmer i en varmvattenberedare på t ex 300 liter räcker det oftast med 3,2 4,8 m² LESOL 5 R, alltså 2 eller 3 moduler. I en kombianläggning som utöver varmvattnet även kan ge värme till husets värmesystem brukar man dimensionera upp anläggningen något. 4 moduler och en 500- literstank i det mindre huset eller, om du har plats för en 750-liters solvärmetank, är 8 m² LESOLsolfångare (5 moduler) i söderläge idealiskt i ett enfamiljshus. De som värmer sitt hus med vedeldning i en riktig vedpanna har ofta behov av större ackumulatorvolym för att få bekväm vedeldning. Då kan 9,6 m² (6 moduler) vara befogat och många väljer 8 moduler, 12,8 m² om huset och/eller familjen är lite större. En växande kategori är husägare med egen simbassäng på tomten. För att få maximal glädje av sin bassäng behöver den värmas, särskilt på våren. En enkel tumregel säger att solfångarens area ska vara cirka hälften av bassängens area. Exempel: Om bassängen är 8 m 4 m = 32 m² bör solfångaren vara omkring 16 m² (10 LESOL 5 R). assängens djup spelar mindre roll eftersom vattenytan kyler mest. Strategin med en så relativt stor solfångare är att den på förmiddagen först laddar solvärmetanken så att man har dusch- och övrigt varmvattenbehov säkrat. Sen går den automatiskt över och värmer simbassängen resten av dagen. Och under eldningssäsongen utnyttjar du all solvärme i husets värme- och varmvattensystem!

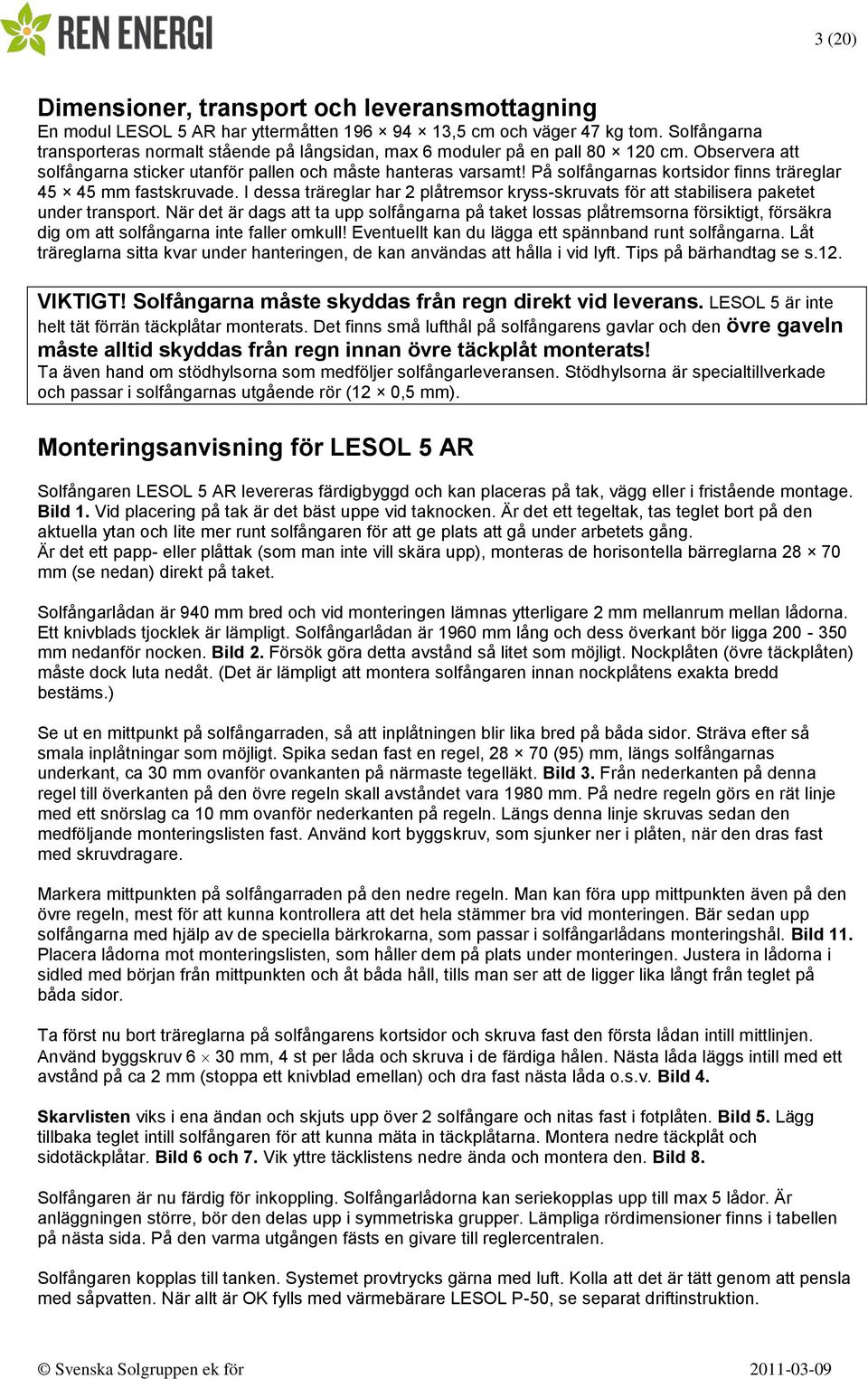

3 3 (20) Dimensioner, transport och leveransmottagning En modul LESOL 5 R har yttermåtten ,5 cm och väger 47 kg tom. Solfångarna transporteras normalt stående på långsidan, max 6 moduler på en pall cm. Observera att solfångarna sticker utanför pallen och måste hanteras varsamt! På solfångarnas kortsidor finns träreglar mm fastskruvade. I dessa träreglar har 2 plåtremsor kryss-skruvats för att stabilisera paketet under transport. När det är dags att ta upp solfångarna på taket lossas plåtremsorna försiktigt, försäkra dig om att solfångarna inte faller omkull! Eventuellt kan du lägga ett spännband runt solfångarna. Låt träreglarna sitta kvar under hanteringen, de kan användas att hålla i vid lyft. Tips på bärhandtag se s.12. VIKTIGT! Solfångarna måste skyddas från regn direkt vid leverans. LESOL 5 är inte helt tät förrän täckplåtar monterats. Det finns små lufthål på solfångarens gavlar och den övre gaveln måste alltid skyddas från regn innan övre täckplåt monterats! Ta även hand om stödhylsorna som medföljer solfångarleveransen. Stödhylsorna är specialtillverkade och passar i solfångarnas utgående rör (12 0,5 mm). Monteringsanvisning för LESOL 5 R Solfångaren LESOL 5 R levereras färdigbyggd och kan placeras på tak, vägg eller i fristående montage. ild 1. Vid placering på tak är det bäst uppe vid taknocken. Är det ett tegeltak, tas teglet bort på den aktuella ytan och lite mer runt solfångaren för att ge plats att gå under arbetets gång. Är det ett papp- eller plåttak (som man inte vill skära upp), monteras de horisontella bärreglarna mm (se nedan) direkt på taket. Solfångarlådan är 940 mm bred och vid monteringen lämnas ytterligare 2 mm mellanrum mellan lådorna. Ett knivblads tjocklek är lämpligt. Solfångarlådan är 1960 mm lång och dess överkant bör ligga mm nedanför nocken. ild 2. Försök göra detta avstånd så litet som möjligt. Nockplåten (övre täckplåten) måste dock luta nedåt. (Det är lämpligt att montera solfångaren innan nockplåtens exakta bredd bestäms.) Se ut en mittpunkt på solfångarraden, så att inplåtningen blir lika bred på båda sidor. Sträva efter så smala inplåtningar som möjligt. Spika sedan fast en regel, (95) mm, längs solfångarnas underkant, ca 30 mm ovanför ovankanten på närmaste tegelläkt. ild 3. Från nederkanten på denna regel till överkanten på den övre regeln skall avståndet vara 1980 mm. På nedre regeln görs en rät linje med ett snörslag ca 10 mm ovanför nederkanten på regeln. Längs denna linje skruvas sedan den medföljande monteringslisten fast. nvänd kort byggskruv, som sjunker ner i plåten, när den dras fast med skruvdragare. Markera mittpunkten på solfångarraden på den nedre regeln. Man kan föra upp mittpunkten även på den övre regeln, mest för att kunna kontrollera att det hela stämmer bra vid monteringen. är sedan upp solfångarna med hjälp av de speciella bärkrokarna, som passar i solfångarlådans monteringshål. ild 11. Placera lådorna mot monteringslisten, som håller dem på plats under monteringen. Justera in lådorna i sidled med början från mittpunkten och åt båda håll, tills man ser att de ligger lika långt från teglet på båda sidor. Ta först nu bort träreglarna på solfångarens kortsidor och skruva fast den första lådan intill mittlinjen. nvänd byggskruv 6 30 mm, 4 st per låda och skruva i de färdiga hålen. Nästa låda läggs intill med ett avstånd på ca 2 mm (stoppa ett knivblad emellan) och dra fast nästa låda o.s.v. ild 4. Skarvlisten viks i ena ändan och skjuts upp över 2 solfångare och nitas fast i fotplåten. ild 5. Lägg tillbaka teglet intill solfångaren för att kunna mäta in täckplåtarna. Montera nedre täckplåt och sidotäckplåtar. ild 6 och 7. Vik yttre täcklistens nedre ända och montera den. ild 8. Solfångaren är nu färdig för inkoppling. Solfångarlådorna kan seriekopplas upp till max 5 lådor. Är anläggningen större, bör den delas upp i symmetriska grupper. Lämpliga rördimensioner finns i tabellen på nästa sida. På den varma utgången fästs en givare till reglercentralen. Solfångaren kopplas till tanken. Systemet provtrycks gärna med luft. Kolla att det är tätt genom att pensla med såpvatten. När allt är OK fylls med värmebärare LESOL P-50, se separat driftinstruktion.

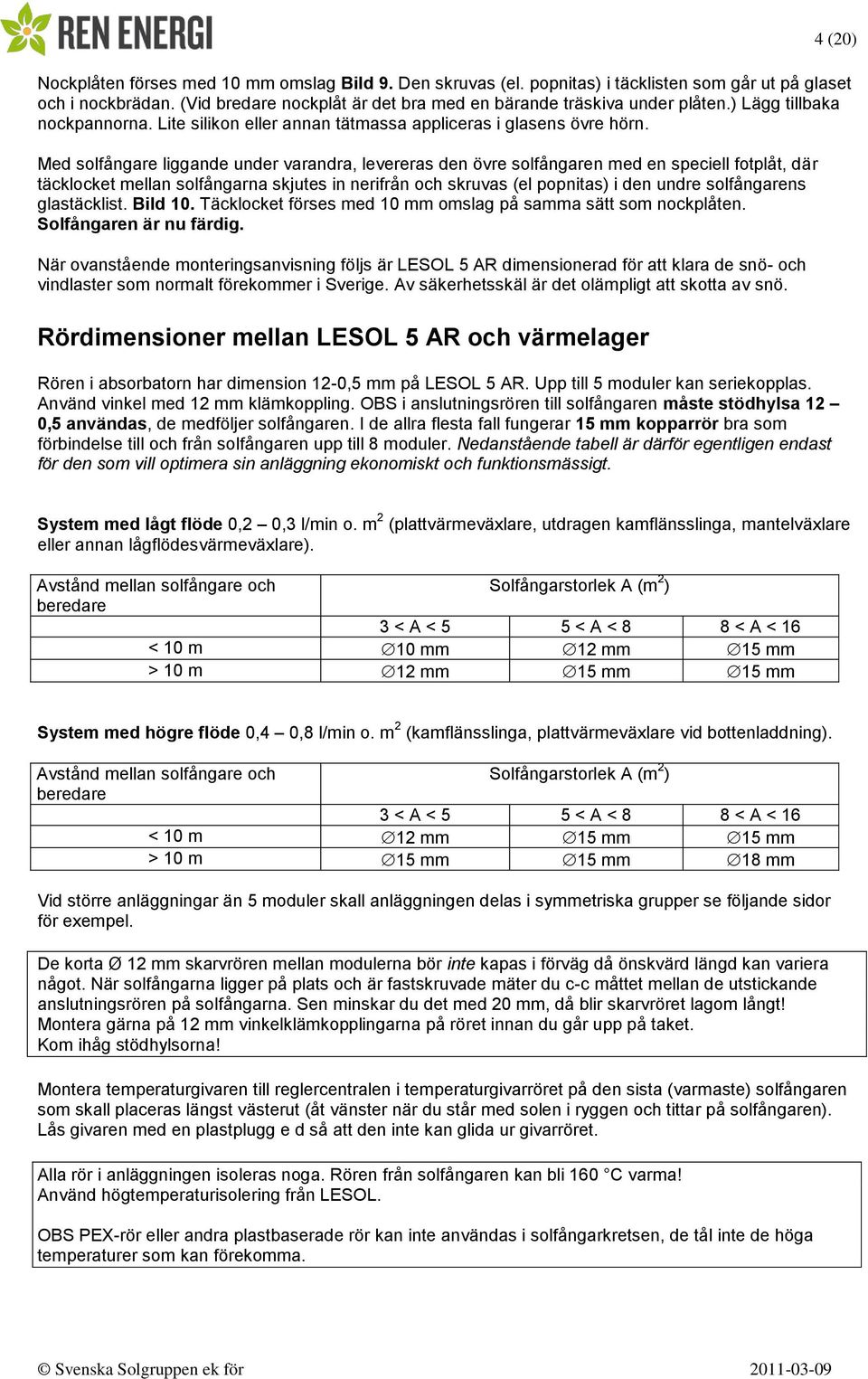

4 Nockplåten förses med 10 mm omslag ild 9. Den skruvas (el. popnitas) i täcklisten som går ut på glaset och i nockbrädan. (Vid bredare nockplåt är det bra med en bärande träskiva under plåten.) Lägg tillbaka nockpannorna. Lite silikon eller annan tätmassa appliceras i glasens övre hörn. Med solfångare liggande under varandra, levereras den övre solfångaren med en speciell fotplåt, där täcklocket mellan solfångarna skjutes in nerifrån och skruvas (el popnitas) i den undre solfångarens glastäcklist. ild 10. Täcklocket förses med 10 mm omslag på samma sätt som nockplåten. Solfångaren är nu färdig. När ovanstående monteringsanvisning följs är LESOL 5 R dimensionerad för att klara de snö- och vindlaster som normalt förekommer i Sverige. v säkerhetsskäl är det olämpligt att skotta av snö. Rördimensioner mellan LESOL 5 R och värmelager Rören i absorbatorn har dimension 12-0,5 mm på LESOL 5 R. Upp till 5 moduler kan seriekopplas. nvänd vinkel med 12 mm klämkoppling. OS i anslutningsrören till solfångaren måste stödhylsa 12 0,5 användas, de medföljer solfångaren. I de allra flesta fall fungerar 15 mm kopparrör bra som förbindelse till och från solfångaren upp till 8 moduler. Nedanstående tabell är därför egentligen endast för den som vill optimera sin anläggning ekonomiskt och funktionsmässigt. 4 (20) System med lågt flöde 0,2 0,3 l/min o. m 2 (plattvärmeväxlare, utdragen kamflänsslinga, mantelväxlare eller annan lågflödesvärmeväxlare). vstånd mellan solfångare och Solfångarstorlek (m 2 ) beredare 3 < < 5 5 < < 8 8 < < 16 < 10 m 10 mm 12 mm 15 mm > 10 m 12 mm 15 mm 15 mm System med högre flöde 0,4 0,8 l/min o. m 2 (kamflänsslinga, plattvärmeväxlare vid bottenladdning). vstånd mellan solfångare och Solfångarstorlek (m 2 ) beredare 3 < < 5 5 < < 8 8 < < 16 < 10 m 12 mm 15 mm 15 mm > 10 m 15 mm 15 mm 18 mm Vid större anläggningar än 5 moduler skall anläggningen delas i symmetriska grupper se följande sidor för exempel. De korta Ø 12 mm skarvrören mellan modulerna bör inte kapas i förväg då önskvärd längd kan variera något. När solfångarna ligger på plats och är fastskruvade mäter du c-c måttet mellan de utstickande anslutningsrören på solfångarna. Sen minskar du det med 20 mm, då blir skarvröret lagom långt! Montera gärna på 12 mm vinkelklämkopplingarna på röret innan du går upp på taket. Kom ihåg stödhylsorna! Montera temperaturgivaren till reglercentralen i temperaturgivarröret på den sista (varmaste) solfångaren som skall placeras längst västerut (åt vänster när du står med solen i ryggen och tittar på solfångaren). Lås givaren med en plastplugg e d så att den inte kan glida ur givarröret. lla rör i anläggningen isoleras noga. Rören från solfångaren kan bli 160 C varma! nvänd högtemperaturisolering från LESOL. OS PEX-rör eller andra plastbaserade rör kan inte användas i solfångarkretsen, de tål inte de höga temperaturer som kan förekomma.

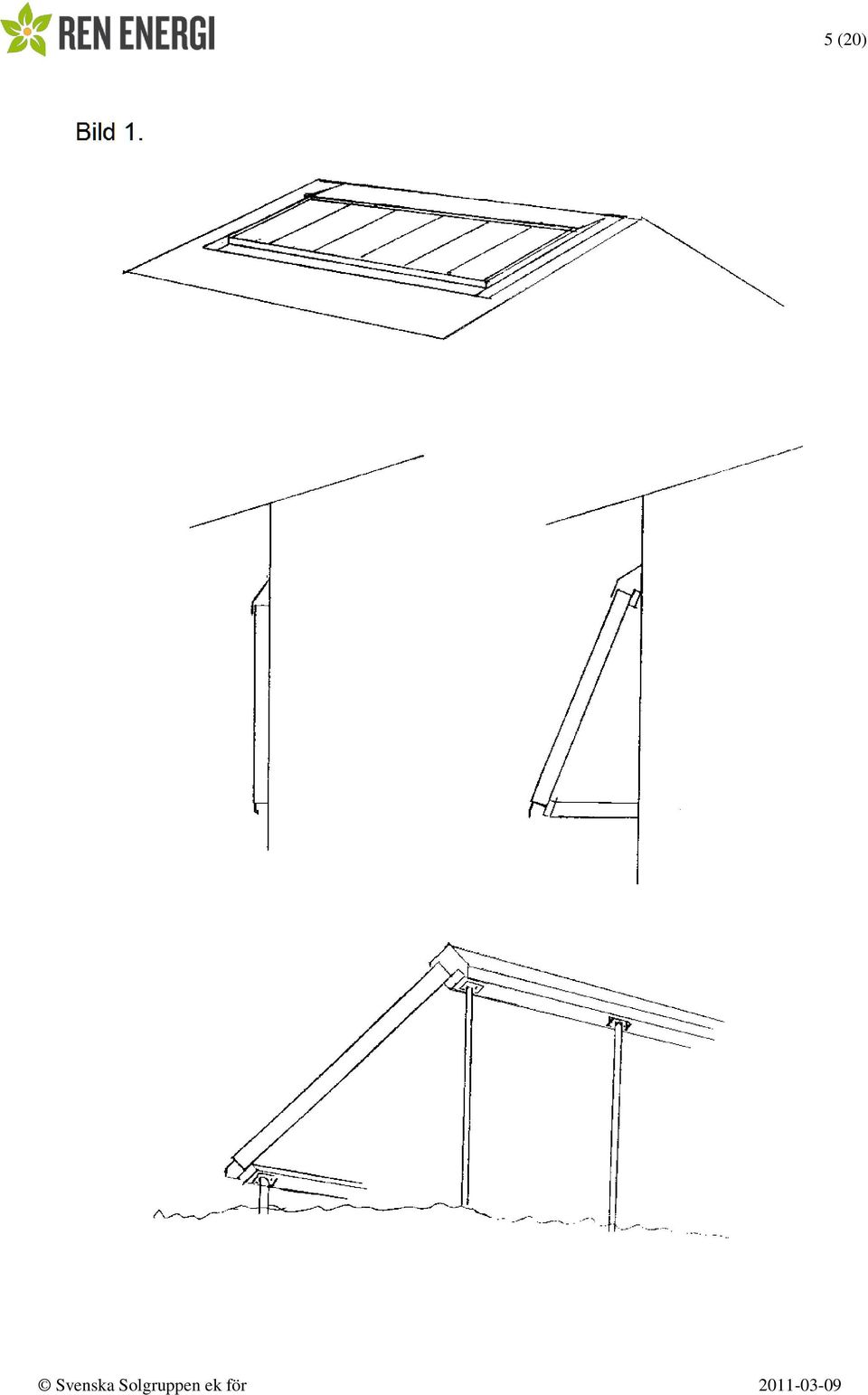

5 5 (20)

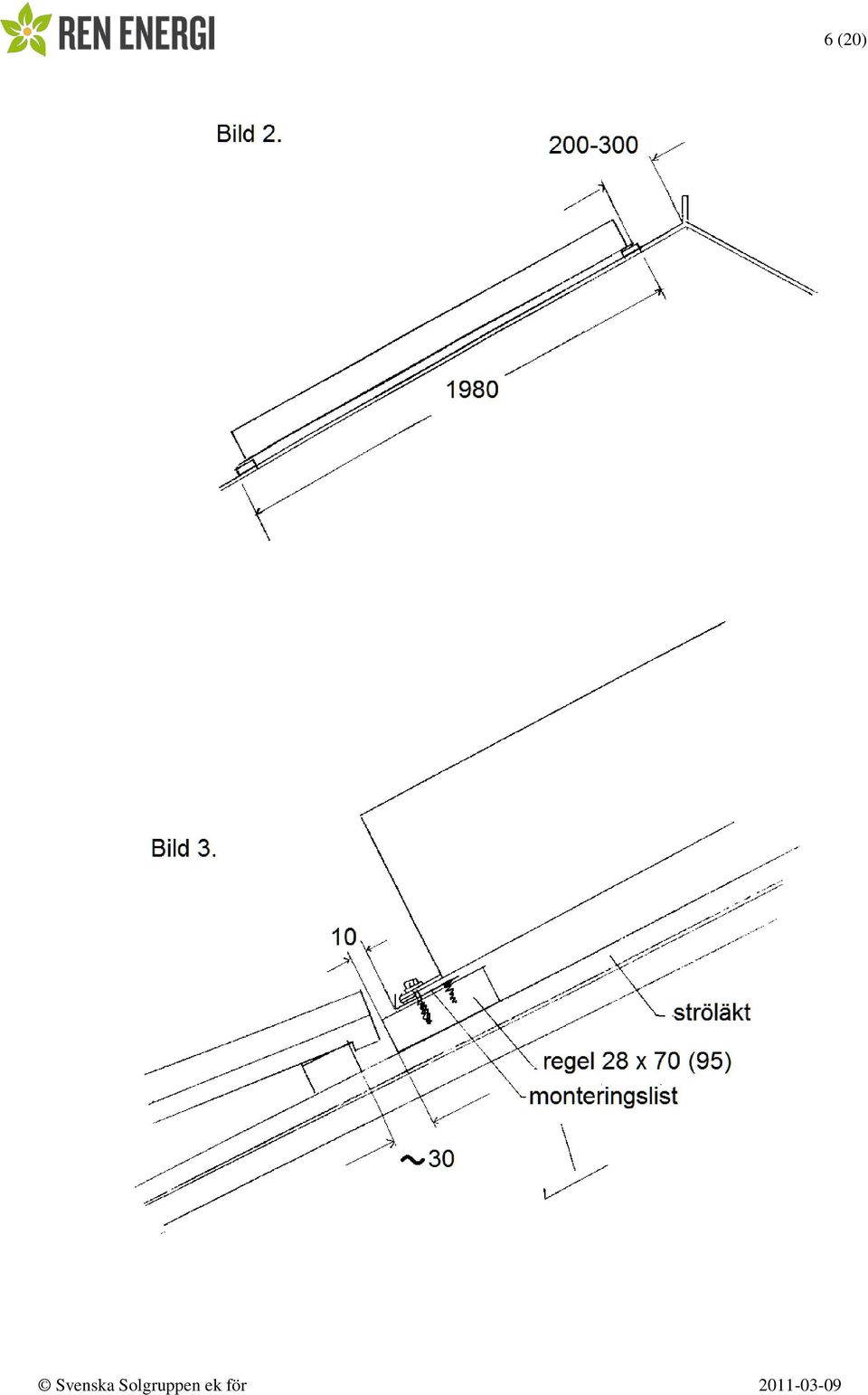

6 6 (20)

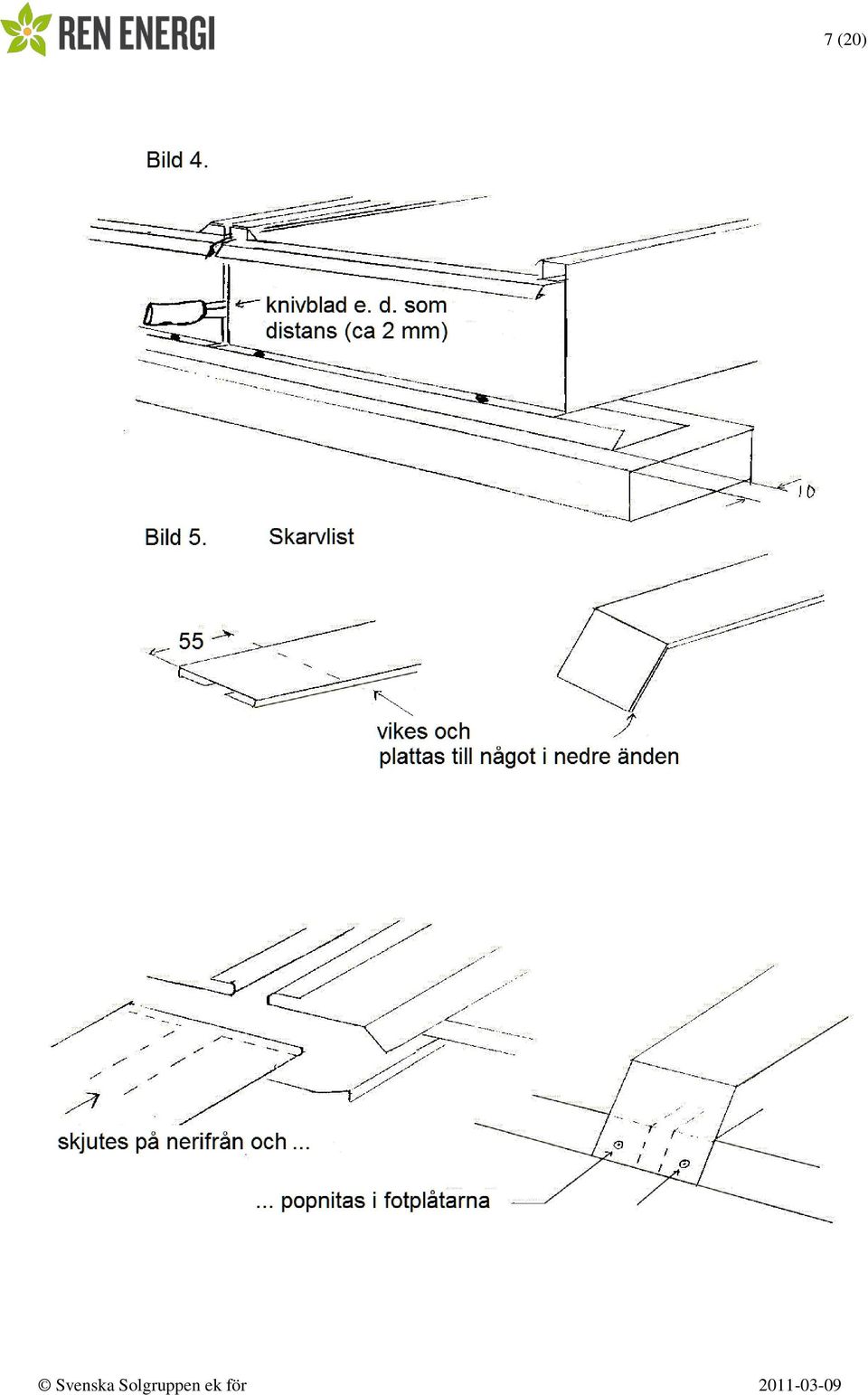

7 7 (20)

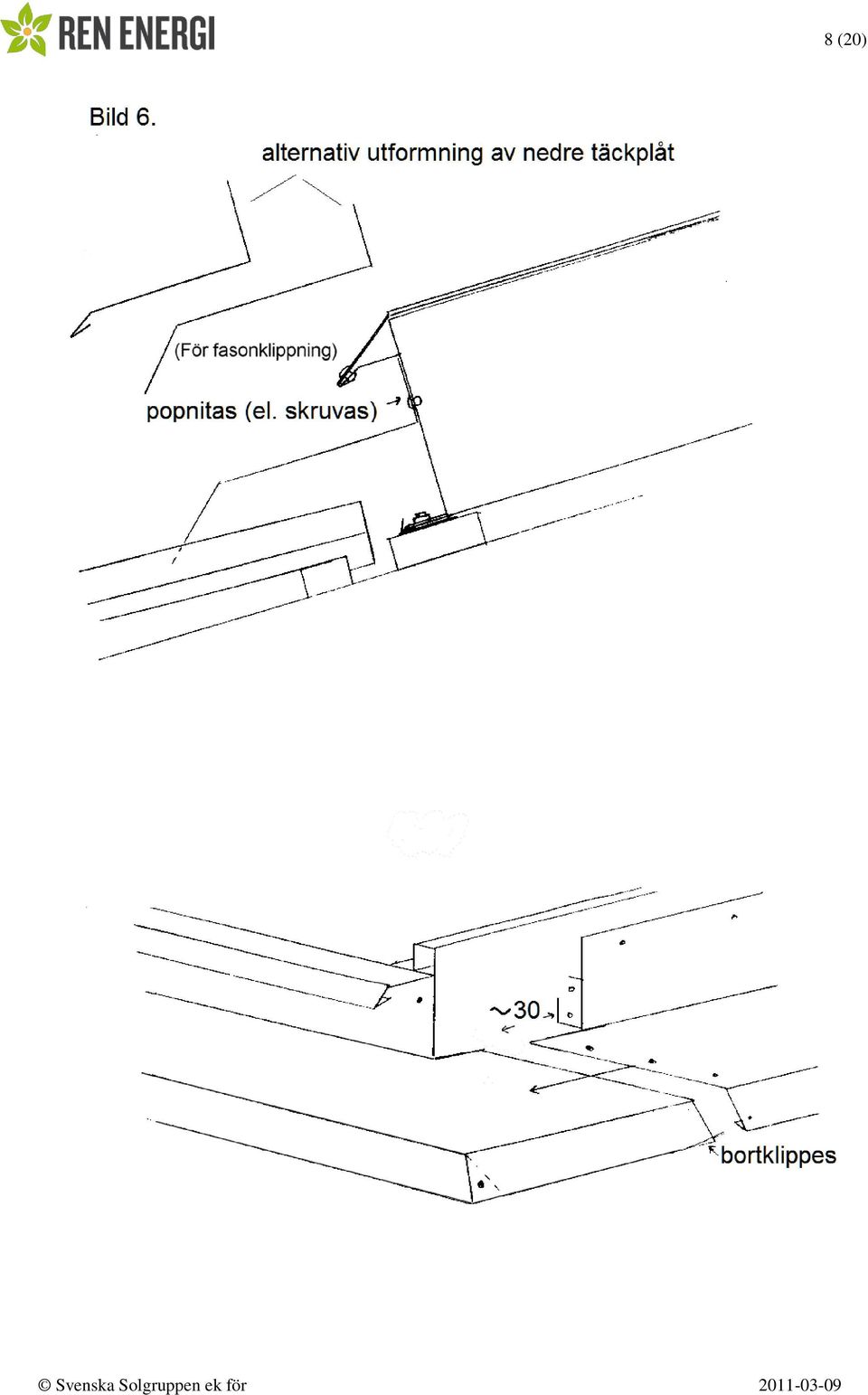

8 8 (20)

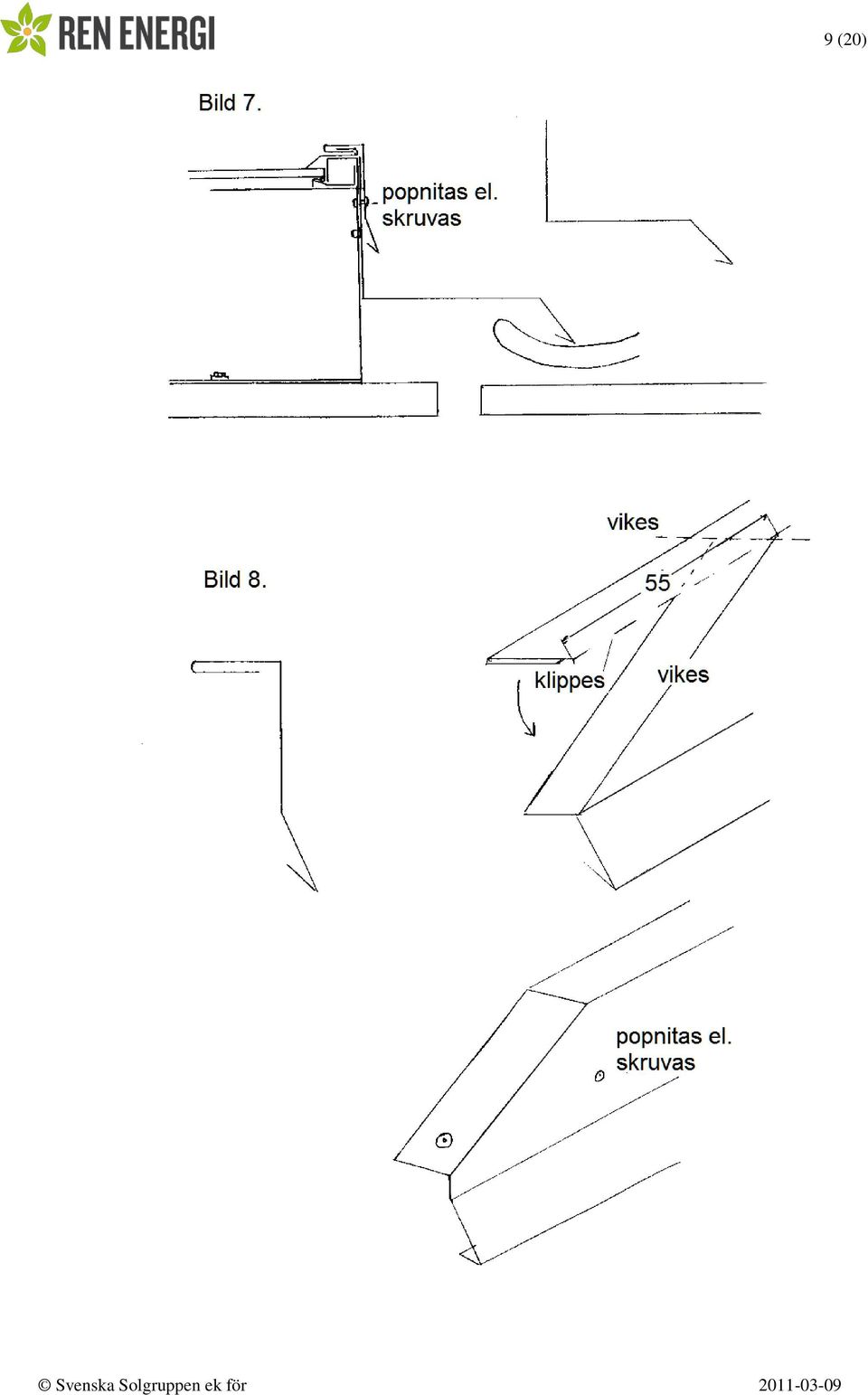

9 9 (20)

10 10 (20)

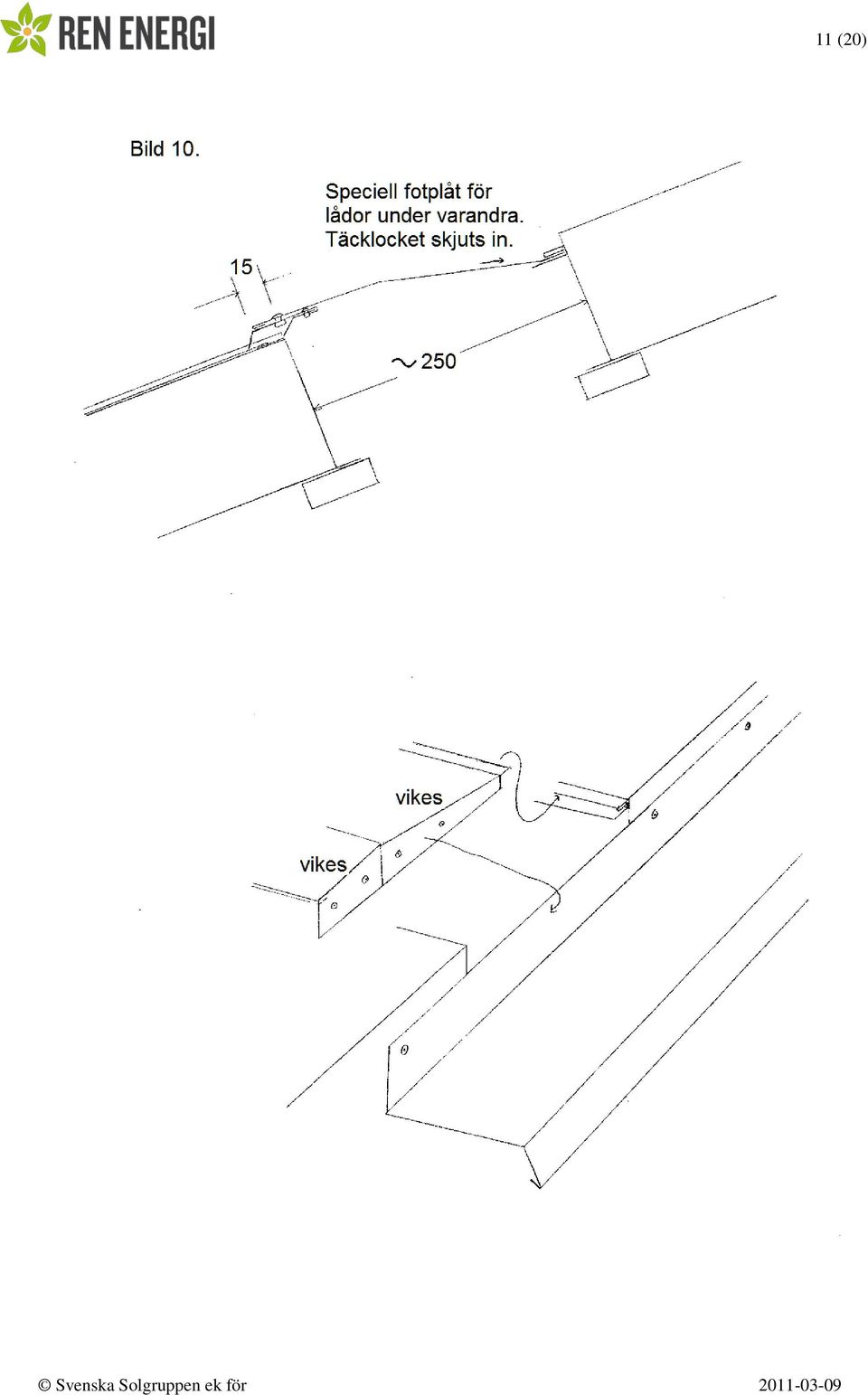

11 11 (20)

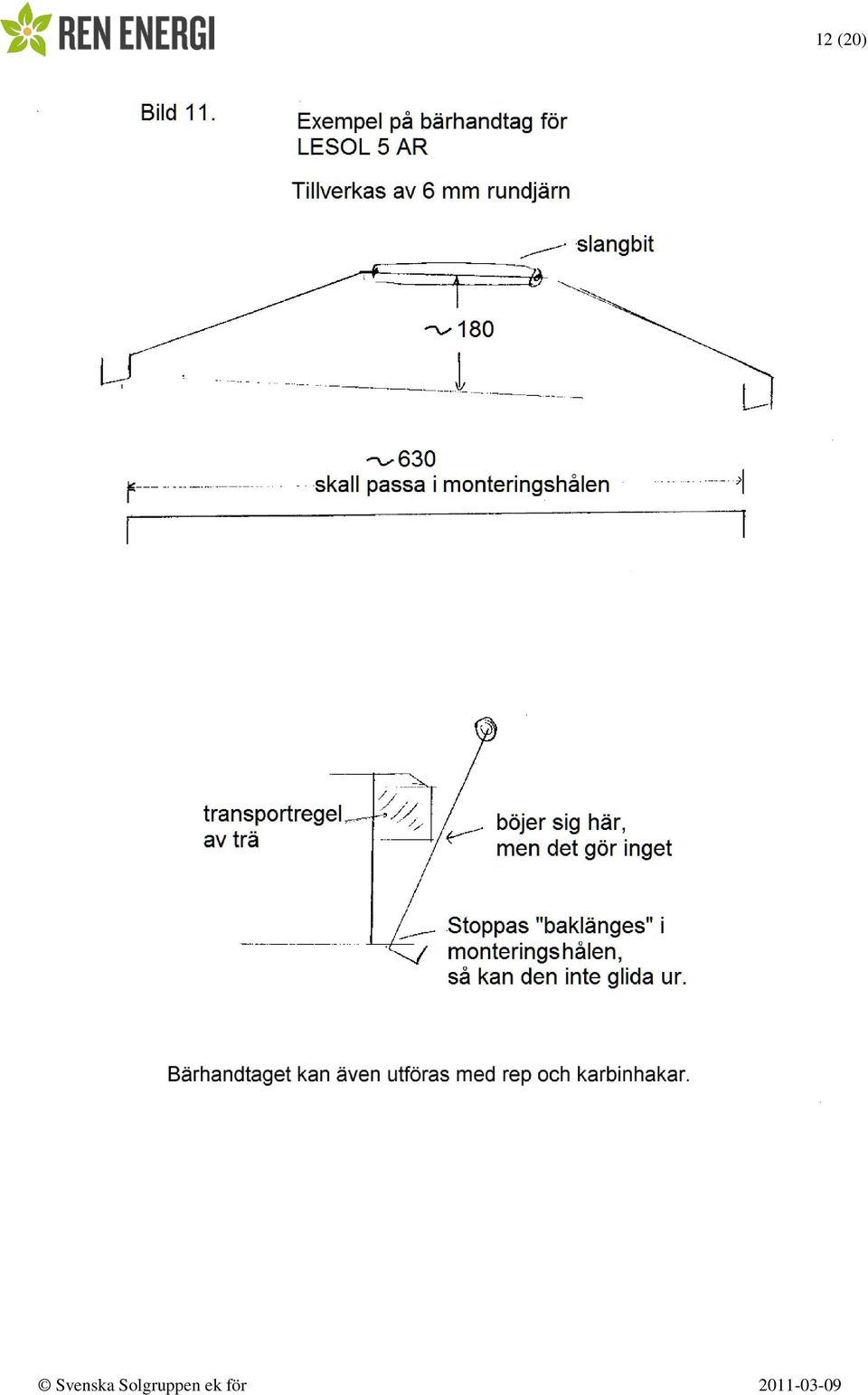

12 12 (20)

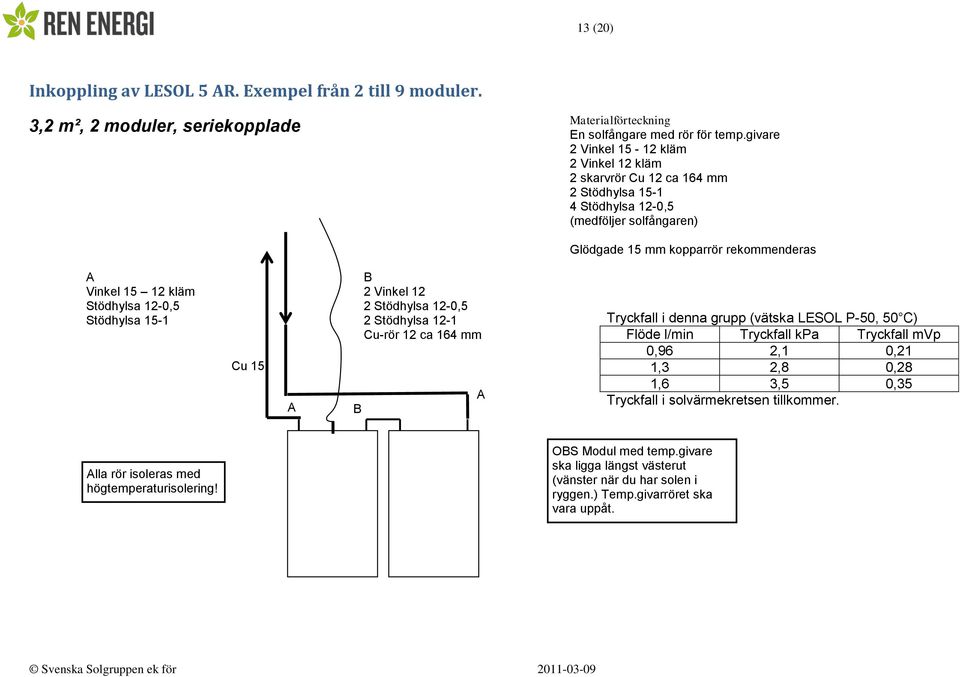

13 13 (20) Inkoppling av LESOL 5 R. Exempel från 2 till 9 moduler. 3,2 m², 2 moduler, seriekopplade Materialförteckning En solfångare med rör för temp.givare 2 Vinkel kläm 2 Vinkel 12 kläm 2 skarvrör Cu 12 ca 164 mm 2 Stödhylsa Stödhylsa 12-0,5 (medföljer solfångaren) Glödgade 15 mm kopparrör rekommenderas Vinkel kläm Stödhylsa 12-0,5 Stödhylsa Vinkel 12 2 Stödhylsa 12-0,5 2 Stödhylsa 12-1 Cu-rör 12 ca 164 mm Tryckfall i denna grupp (vätska LESOL P-50, 50 C) Flöde l/min Tryckfall kpa Tryckfall mvp 0,96 2,1 0,21 1,3 2,8 0,28 1,6 3,5 0,35 Tryckfall i solvärmekretsen tillkommer. lla rör isoleras med högtemperaturisolering! OS Modul med temp.givare ska ligga längst västerut (vänster när du har solen i ryggen.) Temp.givarröret ska vara uppåt.

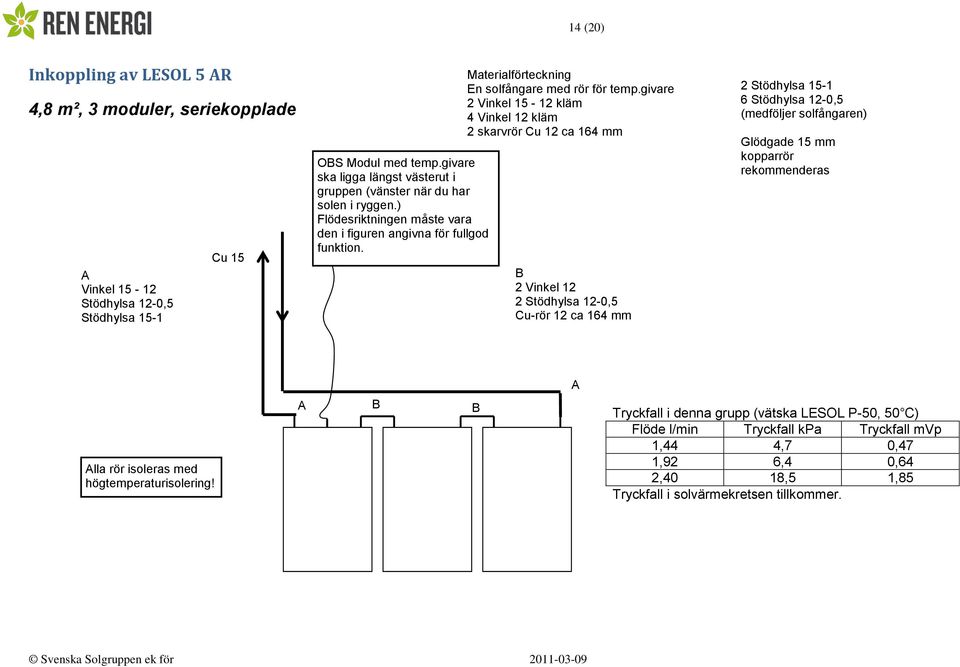

14 14 (20) Inkoppling av LESOL 5 R 4,8 m², 3 moduler, seriekopplade Vinkel Stödhylsa 12-0,5 Stödhylsa 15-1 OS Modul med temp.givare ska ligga längst västerut i gruppen (vänster när du har solen i ryggen.) Flödesriktningen måste vara den i figuren angivna för fullgod funktion. Materialförteckning En solfångare med rör för temp.givare 2 Vinkel kläm 4 Vinkel 12 kläm 2 skarvrör Cu 12 ca 164 mm 2 Vinkel 12 2 Stödhylsa 12-0,5 Cu-rör 12 ca 164 mm 2 Stödhylsa Stödhylsa 12-0,5 (medföljer solfångaren) Glödgade 15 mm kopparrör rekommenderas lla rör isoleras med högtemperaturisolering! Tryckfall i denna grupp (vätska LESOL P-50, 50 C) Flöde l/min Tryckfall kpa Tryckfall mvp 1,44 4,7 0,47 1,92 6,4 0,64 2,40 18,5 1,85 Tryckfall i solvärmekretsen tillkommer.

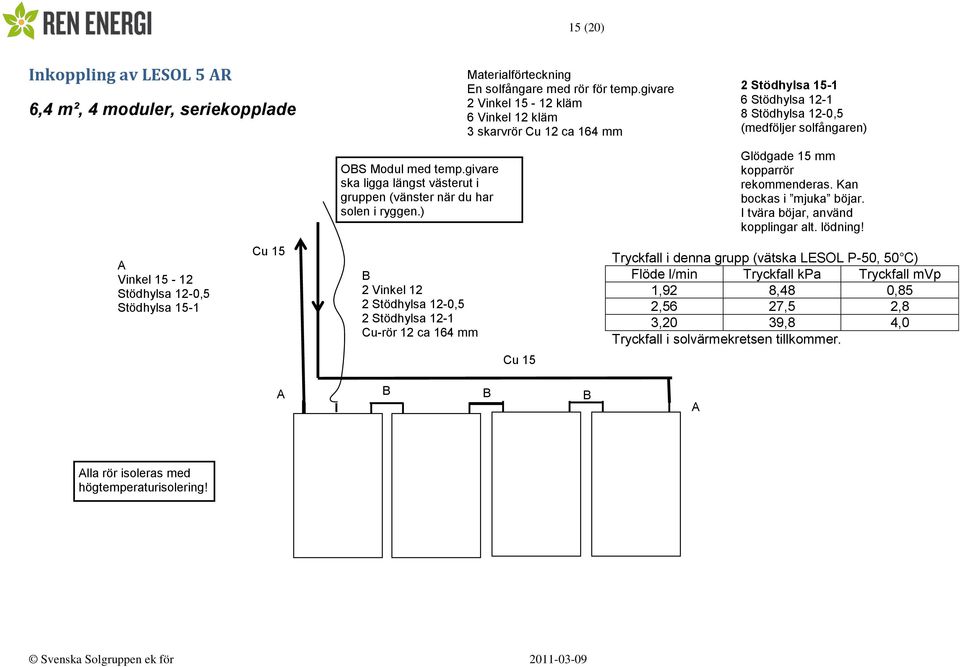

15 15 (20) Inkoppling av LESOL 5 R 6,4 m², 4 moduler, seriekopplade OS Modul med temp.givare ska ligga längst västerut i gruppen (vänster när du har solen i ryggen.) Materialförteckning En solfångare med rör för temp.givare 2 Vinkel kläm 6 Vinkel 12 kläm 3 skarvrör Cu 12 ca 164 mm 2 Stödhylsa Stödhylsa Stödhylsa 12-0,5 (medföljer solfångaren) Glödgade 15 mm kopparrör rekommenderas. Kan bockas i mjuka böjar. I tvära böjar, använd kopplingar alt. lödning! Vinkel Stödhylsa 12-0,5 Stödhylsa Vinkel 12 2 Stödhylsa 12-0,5 2 Stödhylsa 12-1 Cu-rör 12 ca 164 mm Tryckfall i denna grupp (vätska LESOL P-50, 50 C) Flöde l/min Tryckfall kpa Tryckfall mvp 1,92 8,48 0,85 2,56 27,5 2,8 3,20 39,8 4,0 Tryckfall i solvärmekretsen tillkommer. lla rör isoleras med högtemperaturisolering!

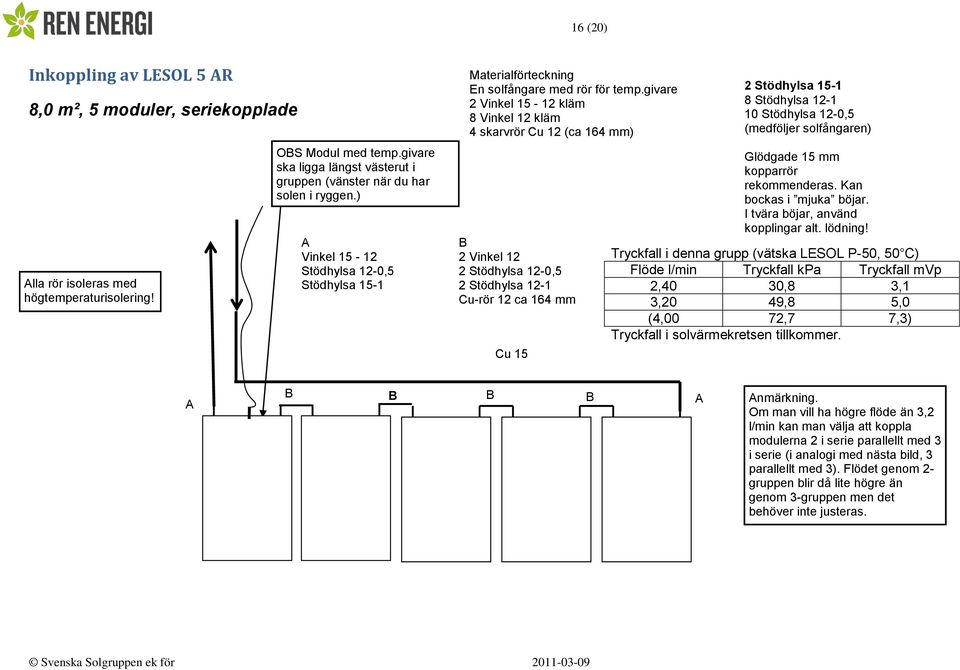

16 16 (20) Inkoppling av LESOL 5 R 8,0 m², 5 moduler, seriekopplade lla rör isoleras med högtemperaturisolering! OS Modul med temp.givare ska ligga längst västerut i gruppen (vänster när du har solen i ryggen.) Vinkel Stödhylsa 12-0,5 Stödhylsa 15-1 Materialförteckning En solfångare med rör för temp.givare 2 Vinkel kläm 8 Vinkel 12 kläm 4 skarvrör Cu 12 (ca 164 mm) 2 Vinkel 12 2 Stödhylsa 12-0,5 2 Stödhylsa 12-1 Cu-rör 12 ca 164 mm 2 Stödhylsa Stödhylsa Stödhylsa 12-0,5 (medföljer solfångaren) Glödgade 15 mm kopparrör rekommenderas. Kan bockas i mjuka böjar. I tvära böjar, använd kopplingar alt. lödning! Tryckfall i denna grupp (vätska LESOL P-50, 50 C) Flöde l/min Tryckfall kpa Tryckfall mvp 2,40 30,8 3,1 3,20 49,8 5,0 (4,00 72,7 7,3) Tryckfall i solvärmekretsen tillkommer. nmärkning. Om man vill ha högre flöde än 3,2 l/min kan man välja att koppla modulerna 2 i serie parallellt med 3 i serie (i analogi med nästa bild, 3 parallellt med 3). Flödet genom 2- gruppen blir då lite högre än genom 3-gruppen men det behöver inte justeras.

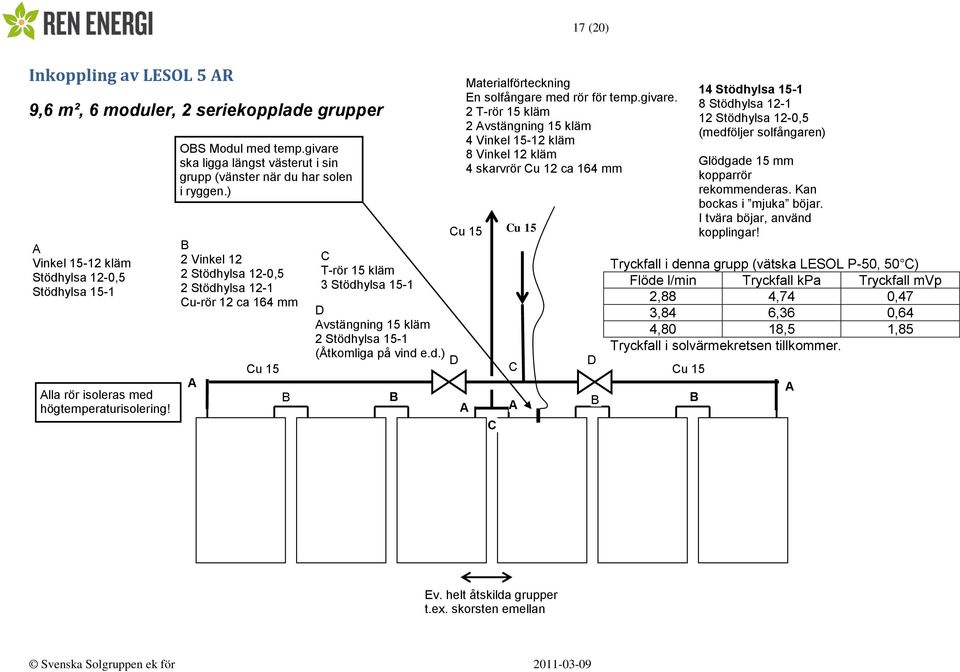

17 17 (20) Inkoppling av LESOL 5 R 9,6 m², 6 moduler, 2 seriekopplade grupper Vinkel kläm Stödhylsa 12-0,5 Stödhylsa 15-1 lla rör isoleras med högtemperaturisolering! OS Modul med temp.givare ska ligga längst västerut i sin grupp (vänster när du har solen i ryggen.) 2 Vinkel 12 2 Stödhylsa 12-0,5 2 Stödhylsa 12-1 Cu-rör 12 ca 164 mm C T-rör 15 kläm 3 Stödhylsa 15-1 D vstängning 15 kläm 2 Stödhylsa 15-1 (Åtkomliga på vind e.d.) Materialförteckning En solfångare med rör för temp.givare. 2 T-rör 15 kläm 2 vstängning 15 kläm 4 Vinkel kläm 8 Vinkel 12 kläm 4 skarvrör Cu 12 ca 164 mm D D C C 14 Stödhylsa Stödhylsa Stödhylsa 12-0,5 (medföljer solfångaren) Glödgade 15 mm kopparrör rekommenderas. Kan bockas i mjuka böjar. I tvära böjar, använd kopplingar! Tryckfall i denna grupp (vätska LESOL P-50, 50 C) Flöde l/min Tryckfall kpa Tryckfall mvp 2,88 4,74 0,47 3,84 6,36 0,64 4,80 18,5 1,85 Tryckfall i solvärmekretsen tillkommer. Ev. helt åtskilda grupper t.ex. skorsten emellan

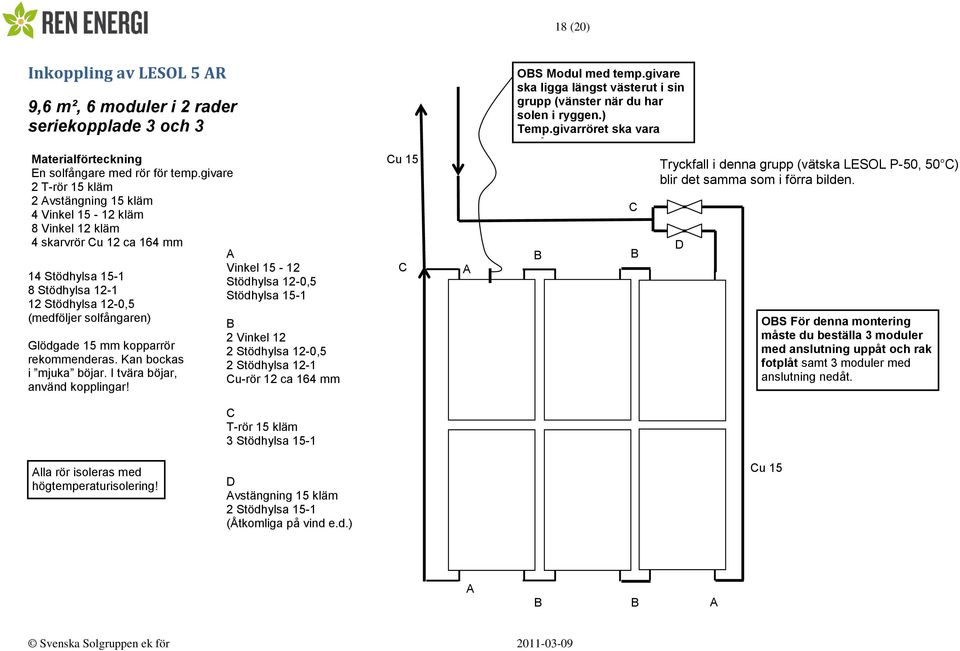

18 18 (20) Inkoppling av LESOL 5 R 9,6 m², 6 moduler i 2 rader seriekopplade 3 och 3 Materialförteckning En solfångare med rör för temp.givare 2 T-rör 15 kläm 2 vstängning 15 kläm 4 Vinkel kläm 8 Vinkel 12 kläm 4 skarvrör Cu 12 ca 164 mm 14 Stödhylsa Stödhylsa Stödhylsa 12-0,5 (medföljer solfångaren) Glödgade 15 mm kopparrör rekommenderas. Kan bockas i mjuka böjar. I tvära böjar, använd kopplingar! Vinkel Stödhylsa 12-0,5 Stödhylsa Vinkel 12 2 Stödhylsa 12-0,5 2 Stödhylsa 12-1 Cu-rör 12 ca 164 mm C OS Modul med temp.givare ska ligga längst västerut i sin grupp (vänster när du har solen i ryggen.) Temp.givarröret ska vara uppåt. C Tryckfall i denna grupp (vätska LESOL P-50, 50 C) blir det samma som i förra bilden. D OS För denna montering måste du beställa 3 moduler med anslutning uppåt och rak fotplåt samt 3 moduler med anslutning nedåt. C T-rör 15 kläm 3 Stödhylsa 15-1 lla rör isoleras med högtemperaturisolering! D vstängning 15 kläm 2 Stödhylsa 15-1 (Åtkomliga på vind e.d.)

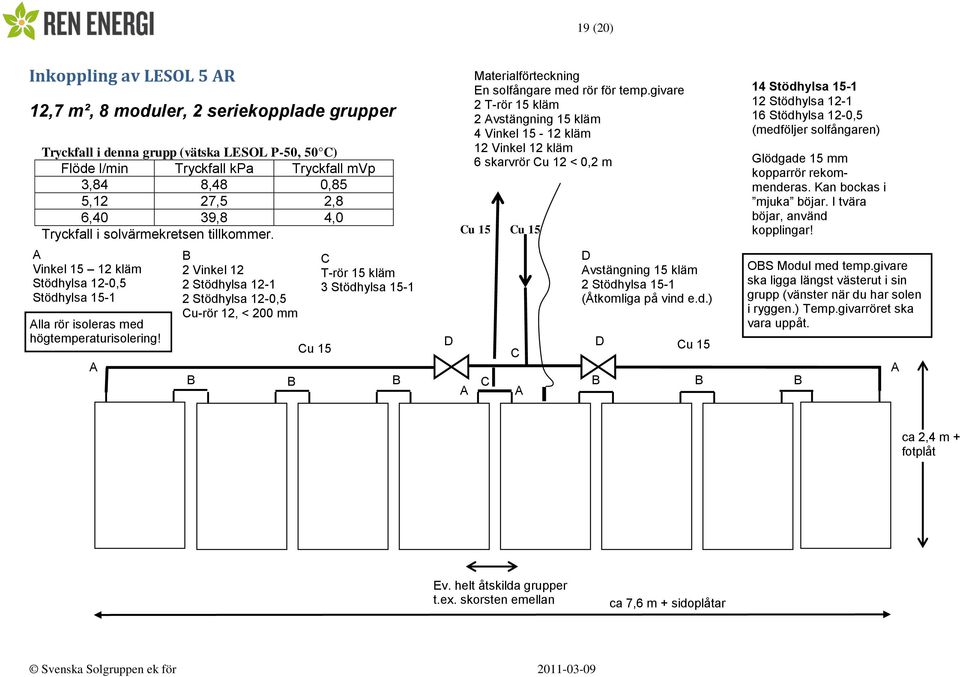

19 19 (20) Inkoppling av LESOL 5 R 12,7 m², 8 moduler, 2 seriekopplade grupper Tryckfall i denna grupp (vätska LESOL P-50, 50 C) Flöde l/min Tryckfall kpa Tryckfall mvp 3,84 8,48 0,85 5,12 27,5 2,8 6,40 39,8 4,0 Tryckfall i solvärmekretsen tillkommer. Vinkel kläm Stödhylsa 12-0,5 Stödhylsa 15-1 lla rör isoleras med högtemperaturisolering! 2 Vinkel 12 2 Stödhylsa Stödhylsa 12-0,5 Cu-rör 12, < 200 mm C T-rör 15 kläm 3 Stödhylsa 15-1 Materialförteckning En solfångare med rör för temp.givare 2 T-rör 15 kläm 2 vstängning 15 kläm 4 Vinkel kläm 12 Vinkel 12 kläm 6 skarvrör Cu 12 < 0,2 m D vstängning 15 kläm 2 Stödhylsa 15-1 (Åtkomliga på vind e.d.) D D C C 14 Stödhylsa Stödhylsa Stödhylsa 12-0,5 (medföljer solfångaren) Glödgade 15 mm kopparrör rekommenderas. Kan bockas i mjuka böjar. I tvära böjar, använd kopplingar! OS Modul med temp.givare ska ligga längst västerut i sin grupp (vänster när du har solen i ryggen.) Temp.givarröret ska vara uppåt. ca 2,4 m + fotplåt Ev. helt åtskilda grupper t.ex. skorsten emellan ca 7,6 m + sidoplåtar

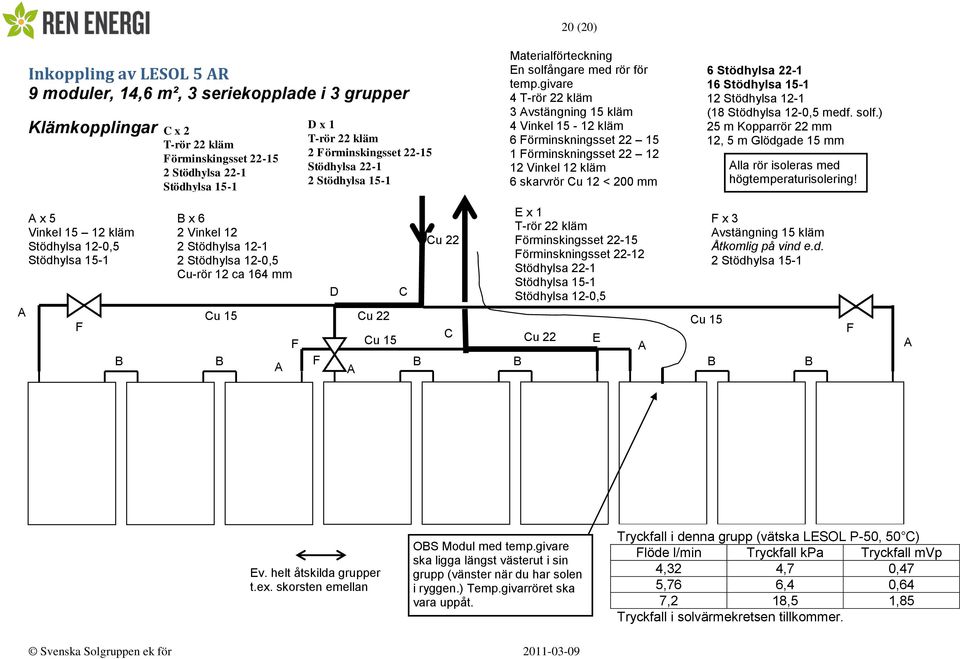

20 Inkoppling av LESOL 5 R 9 moduler, 14,6 m², 3 seriekopplade i 3 grupper Klämkopplingar C x 2 T-rör 22 kläm Förminskingsset Stödhylsa 22-1 Stödhylsa 15-1 D x 1 T-rör 22 kläm 2 Förminskingsset Stödhylsa Stödhylsa (20) Materialförteckning En solfångare med rör för temp.givare 4 T-rör 22 kläm 3 vstängning 15 kläm 4 Vinkel kläm 6 Förminskningsset Förminskningsset Vinkel 12 kläm 6 skarvrör Cu 12 < 200 mm 6 Stödhylsa Stödhylsa Stödhylsa 12-1 (18 Stödhylsa 12-0,5 medf. solf.) 25 m Kopparrör 22 mm 12, 5 m Glödgade 15 mm kopparrör lla rör isoleras med högtemperaturisolering! x 5 Vinkel kläm Stödhylsa 12-0,5 Stödhylsa 15-1 F x 6 2 Vinkel 12 2 Stödhylsa Stödhylsa 12-0,5 Cu-rör 12 ca 164 mm F F D Cu 22 C Cu 22 E x 1 T-rör 22 kläm Förminskingsset Förminskningsset Stödhylsa 22-1 Stödhylsa 15-1 Stödhylsa 12-0,5 F x 3 vstängning 15 kläm Åtkomlig på vind e.d. 2 Stödhylsa 15-1 C Cu 22 E F D Ev. helt åtskilda grupper t.ex. skorsten emellan OS Modul med temp.givare ska ligga längst västerut i sin grupp (vänster när du har solen i ryggen.) Temp.givarröret ska vara uppåt. Tryckfall i denna grupp (vätska LESOL P-50, 50 C) Flöde l/min Tryckfall kpa Tryckfall mvp 4,32 4,7 0,47 5,76 6,4 0,64 7,2 18,5 1,85 Tryckfall i solvärmekretsen tillkommer.
