PILHA PAVILJONG MONTERINGSANVISNINGAR

Transkript

1 PILHA PAVILJONG MONTERINGSANVISNINGAR Innoros Oy :: Paanakedonkatu 20 :: Pori :: Tel ::

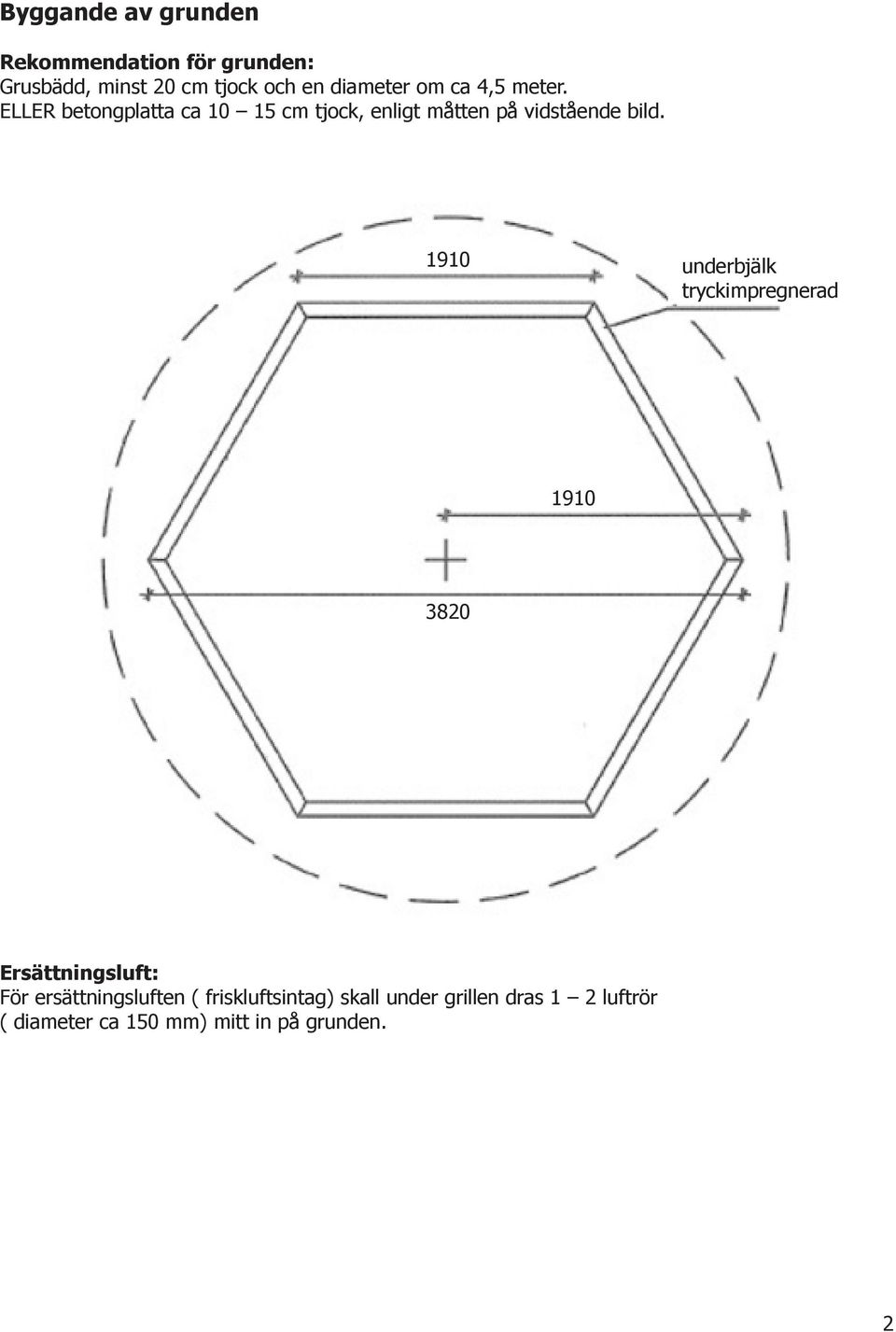

2 Byggande av grunden Rekommendation för grunden: Grusbädd, minst 20 cm tjock och en diameter om ca 4,5 meter. ELLER betongplatta ca cm tjock, enligt måtten på vidstående bild underbjälk tryckimpregnerad Ersättningsluft: För ersättningsluften ( friskluftsintag) skall under grillen dras 1 2 luftrör ( diameter ca 150 mm) mitt in på grunden. 2

3 1. Sockelplankor Tryckimpregnerade 6 st SKRUV 5,0x80 2 st / fog Kontrollera att grunden är vågrät och att korsmåttet är riktigt. 2. Väggelement Fönsterförsedda väggelement 10 st övre nedre Kontrollera korsmått och att elementens övre kant är rak. 3

4 2. Väggelement Dörrförsedda väggelement 2 st Bortsågad hanspont på övre delen övre nedre Honspont på nedre delen Montering av väggelementen Placera först väggelementens nedre delar på golvbalkarna. Fäst dem i varje hörn med sex stycken träskruvar 5,0 x 80 mm. Fortsätt monteringen med väggelementens övre delar. Kontrollera till sist korsmåttet. 4

5 3. Hörnlister 19 x 95, sneddade, 12 st och stödbitar 35 x 95, 12 st för bindplanka 12 st Inre hörnlist Väggstockar 14 st Sidan sneddad 30 grader 12 st SKRUV 4,5x45 4 st / planka 2 st / stödbit Innerhörnlist Innersida Yttersida Stödbiten placeras i jämhöjd med väggelementens övre kant. Innerhörnlisterna och dörrarnas innerlister sågas på arbetsplatsen till lämplig längd. Fästningen sker med trådspik. Ovan på plankan en fåra för takelement 4. Övre bindplanka 35x170, v-ura 6 st SKRUV 5,0x80 4 st / planka Bindplankans fästbräda 40x95 6 st 2 st / fästbräda Montera bindplankorna på väggelementen i korsmått. 5

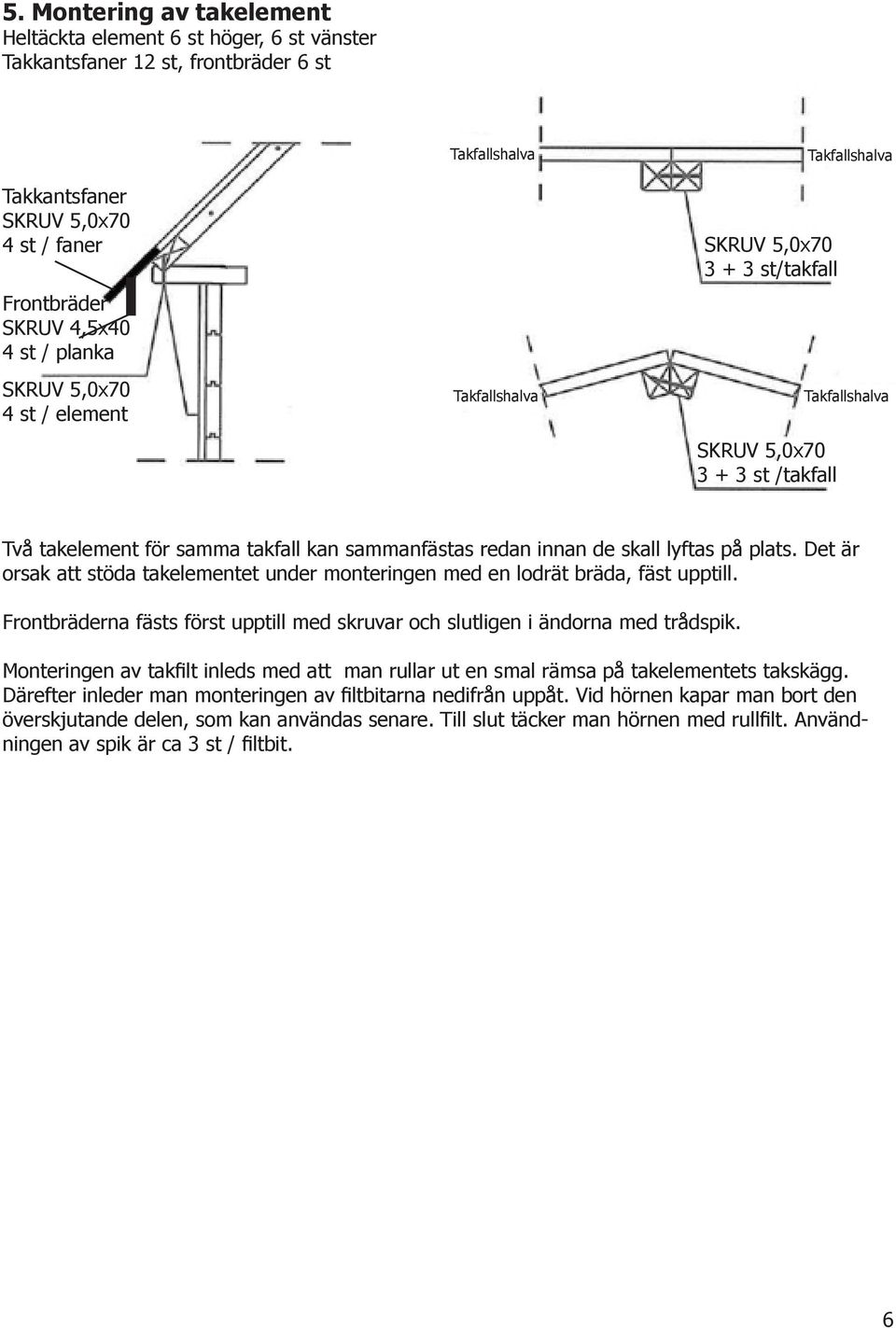

6 5. Montering av takelement Heltäckta element 6 st höger, 6 st vänster Takkantsfaner 12 st, frontbräder 6 st Takkantsfaner 4 st / faner Frontbräder SKRUV 4,5x40 4 st / planka 4 st / element Takfallshalva Takfallshalva st/takfall st /takfall Takfallshalva Takfallshalva Två takelement för samma takfall kan sammanfästas redan innan de skall lyftas på plats. Det är orsak att stöda takelementet under monteringen med en lodrät bräda, fäst upptill. Frontbräderna fästs först upptill med skruvar och slutligen i ändorna med trådspik. Monteringen av takfilt inleds med att man rullar ut en smal rämsa på takelementets takskägg. Därefter inleder man monteringen av filtbitarna nedifrån uppåt. Vid hörnen kapar man bort den överskjutande delen, som kan användas senare. Till slut täcker man hörnen med rullfilt. Användningen av spik är ca 3 st / filtbit. 6

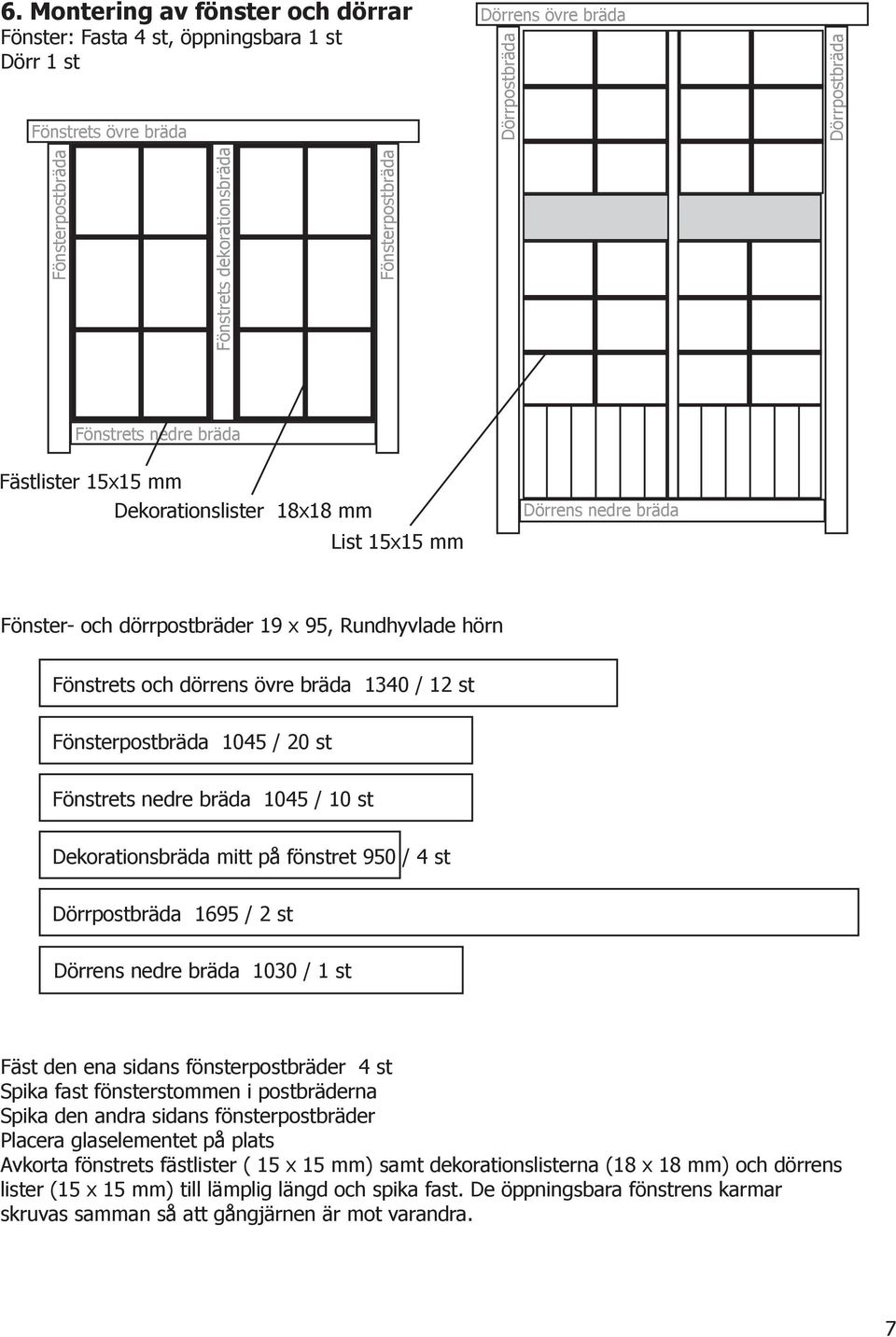

7 6. Montering av fönster och dörrar Fönster: Fasta 4 st, öppningsbara 1 st Dörr 1 st Fönstrets övre bräda Dörrens övre bräda Fönsterpostbräda Dörrpostbräda Dörrpostbräda Fönstrets dekorationsbräda Fönsterpostbräda Fönstrets nedre bräda Fästlister 15x15 mm Dekorationslister 18x18 mm List 15x15 mm Dörrens nedre bräda Fönster- och dörrpostbräder 19 x 95, Rundhyvlade hörn Fönstrets och dörrens övre bräda 1340 / 12 st Fönsterpostbräda 1045 / 20 st Fönstrets nedre bräda 1045 / 10 st Dekorationsbräda mitt på fönstret 950 / 4 st Dörrpostbräda 1695 / 2 st Dörrens nedre bräda 1030 / 1 st Fäst den ena sidans fönsterpostbräder 4 st Spika fast fönsterstommen i postbräderna Spika den andra sidans fönsterpostbräder Placera glaselementet på plats Avkorta fönstrets fästlister ( 15 x 15 mm) samt dekorationslisterna (18 x 18 mm) och dörrens lister (15 x 15 mm) till lämplig längd och spika fast. De öppningsbara fönstrens karmar skruvas samman så att gångjärnen är mot varandra. 7

8 Montering av dörren Förhandsmontera karmen med fyra träskruvar före själva monteringen. Borra starthål före iskruvningen, för att undvika att karmträna spricker. Montera karmen på plats enligt bilden med 8 st 5,0 x 70 skruvar. Justeringen av karmen sker genom att spänna eller lätta på skruvarna. Du kan också använda kilar som hjälp. Kontrollera lodrätt och vågrätt. Skruva gångjärnen på plats och kontrollera dörrens passform. 7. Montering av fönstrens och dörrens översta bräda Stödbitar 12 st Översta bräder 6 st 19 x 95, sidan sneddad 30 grader Fäst först stödbitarna vid fönsterpostbräderna med trådspik. Placera därefter den sneddade överbrädan och spika fast. Stödbitarnas spikningsmodell enligt bilden. 8

9 8. Montering av bärträn 40 x 95, st 40 x 40, 10 st 1 st SKRUV 5,0 x 70 2 st SKRUV 5,0 x 70 Tillsammans 20 st, Lika långa 1 st SKRUV 5,0 x x 40, 10 st Monteringen av bärträna inleds genom att skruva fast de lodräta bitarna i väggarna, 2 st per vägg. Därefter monteras de vågräta bitarna ovanpå. Kontrollera att stödena är i rät vinkel före snedstöden fästs. 9. Montering av bänkplankorna 40 x st 3 st 3 st 6 st Ändarna sneddade 4 st / bänk Dörr Montera bänkplankorna med lämpliga mellanrum såsom bilden visar. Observera att bänkarna inte monteras fast i väggen, och att mellanrum lämnas i ändorna och mellan bänkarna. Inled fästningen först då alla bänkar placerats på sin plats med jämna mellanrum. 9

10 10. Montering av golvtrallar Stort element 6 st, 19 x 95 Litet element 6 st, 19 x 95 6 st 6 st Dörr 10
