1 tegeltak LÄGGNING AV TEGELTAK Monteringsanvisning

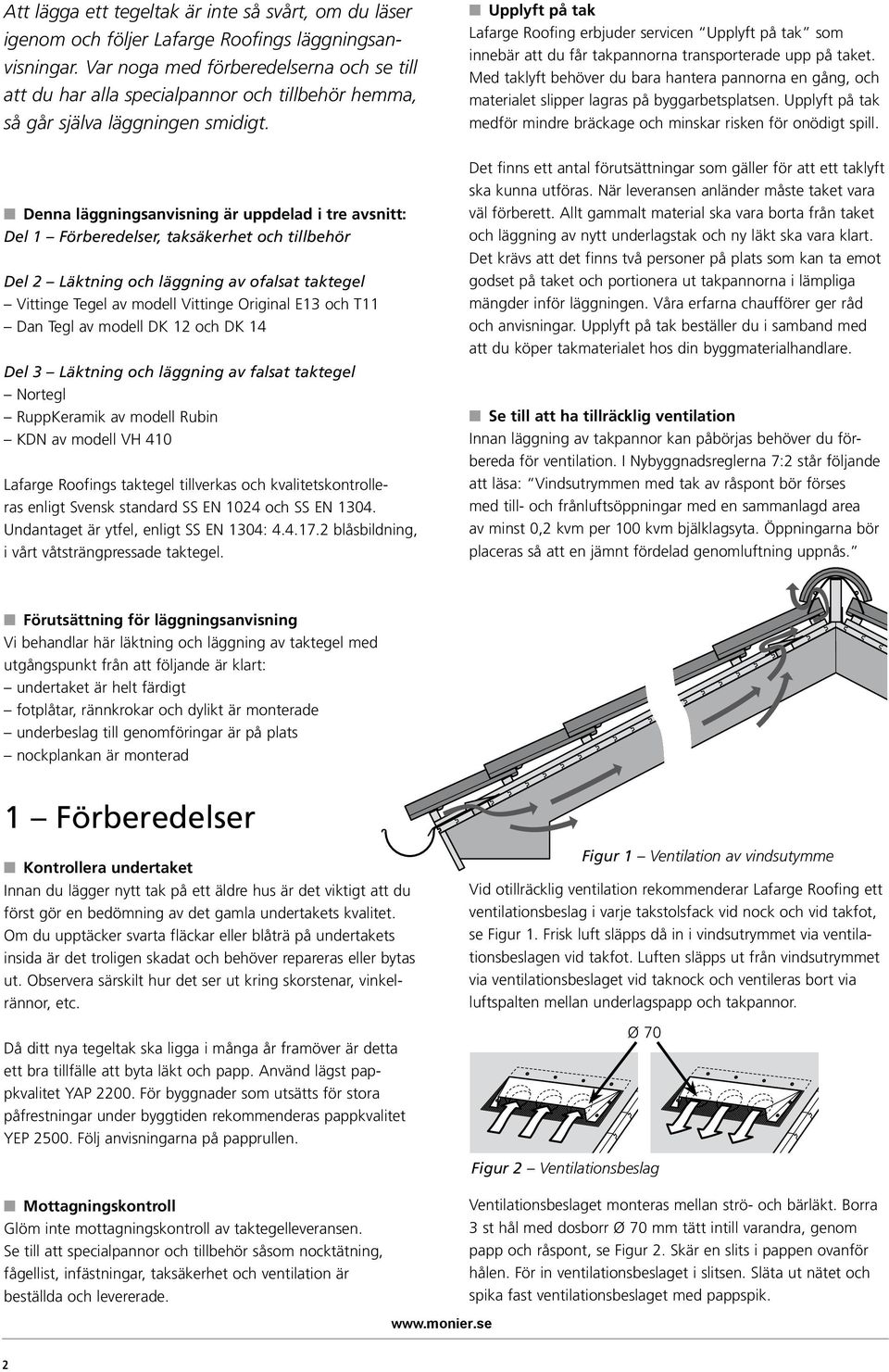

2 Att lägga ett tegeltak är inte så svårt, om du läser igenom och följer Lafarge Roofings läggningsanvisningar. Var noga med förberedelserna och se till att du har alla specialpannor och tillbehör hemma, så går själva läggningen smidigt. Upplyft på tak Lafarge Roofing erbjuder servicen Upplyft på tak som innebär att du får takpannorna transporterade upp på taket. Med taklyft behöver du bara hantera pannorna en gång, och materialet slipper lagras på byggarbetsplatsen. Upplyft på tak medför mindre bräckage och minskar risken för onödigt spill. Denna läggningsanvisning är uppdelad i tre avsnitt: Del 1 Förberedelser, taksäkerhet och tillbehör Del 2 Läktning och läggning av ofalsat taktegel Vittinge Tegel av modell Vittinge Original E13 och T11 Dan Tegl av modell DK 12 och DK 14 Del 3 Läktning och läggning av falsat taktegel Nortegl RuppKeramik av modell Rubin KDN av modell VH 410 Lafarge Roofings taktegel tillverkas och kvalitetskontrolleras enligt Svensk standard SS EN 1024 och SS EN Undantaget är ytfel, enligt SS EN 1304: blåsbildning, i vårt våtsträngpressade taktegel. Det finns ett antal förutsättningar som gäller för att ett taklyft ska kunna utföras. När leveransen anländer måste taket vara väl förberett. Allt gammalt material ska vara borta från taket och läggning av nytt underlagstak och ny läkt ska vara klart. Det krävs att det finns två personer på plats som kan ta emot godset på taket och portionera ut takpannorna i lämpliga mängder inför läggningen. Våra erfarna chaufförer ger råd och anvisningar. Upplyft på tak beställer du i samband med att du köper takmaterialet hos din byggmaterialhandlare. Se till att ha tillräcklig ventilation Innan läggning av takpannor kan påbörjas behöver du förbereda för ventilation. I Nybyggnadsreglerna 7:2 står följande att läsa: Vindsutrymmen med tak av råspont bör förses med till- och frånluftsöppningar med en sammanlagd area av minst 0,2 kvm per 100 kvm bjälklagsyta. Öppningarna bör placeras så att en jämnt fördelad genomluftning uppnås. Förutsättning för läggningsanvisning Vi behandlar här läktning och läggning av taktegel med utgångspunkt från att följande är klart: undertaket är helt färdigt fotplåtar, rännkrokar och dylikt är monterade underbeslag till genomföringar är på plats nockplankan är monterad 1 Förberedelser Kontrollera undertaket Innan du lägger nytt tak på ett äldre hus är det viktigt att du först gör en bedömning av det gamla undertakets kvalitet. Om du upptäcker svarta fläckar eller blåträ på undertakets insida är det troligen skadat och behöver repareras eller bytas ut. Observera särskilt hur det ser ut kring skorstenar, vinkelrännor, etc. Då ditt nya tegeltak ska ligga i många år framöver är detta ett bra tillfälle att byta läkt och papp. Använd lägst pappkvalitet YAP För byggnader som utsätts för stora påfrestningar under byggtiden rekommenderas pappkvalitet YEP Följ anvisningarna på papprullen. Figur 1 Ventilation av vindsutymme Vid otillräcklig ventilation rekommenderar Lafarge Roofing ett ventilationsbeslag i varje takstolsfack vid nock och vid takfot, se Figur 1. Frisk luft släpps då in i vindsutrymmet via ventilationsbeslagen vid takfot. Luften släpps ut från vindsutrymmet via ventilationsbeslaget vid taknock och ventileras bort via luftspalten mellan underlagspapp och takpannor. Ø 70 Figur 2 Ventilationsbeslag Mottagningskontroll Glöm inte mottagningskontroll av taktegelleveransen. Se till att specialpannor och tillbehör såsom nocktätning, fågellist, infästningar, taksäkerhet och ventilation är beställda och levererade. Ventilationsbeslaget monteras mellan strö- och bärläkt. Borra 3 st hål med dosborr Ø 70 mm tätt intill varandra, genom papp och råspont, se Figur 2. Skär en slits i pappen ovanför hålen. För in ventilationsbeslaget i slitsen. Släta ut nätet och spika fast ventilationsbeslaget med pappspik. 2

3 Olika takvarianter Det vanliga sadeltaket (Figur 3) kan ibland utföras som ett valmat tak (Figur 4). En annan variant av sadeltaket utgör mansardtaket (Figur 5), vars brutna takfall ger större rymd åt vindsvåningen. På ett mansardtak ska den nedersta pannraden på övre takytan vara väl förankrad och skjuta ut så långt att den väl täcker den övre avslutningen på nedre takytan. Fasadhöjd 4 8 meter, taklutning >6 Utvändig stege ska vara fast monterad i väggen. Fasta stegar ska avslutas nertill så att barn inte kan nå dem från marken. Säkerhetssele/lina ska fästas i nockräcke. Vid fasadhöjd över 8 m och taklutning >14 Taket ska kunna nås från en invändig förbindelse. Uppstigningsöppningen ska förses med ett 0,5 m högt skyddsräcke på utsidan. Gångväg och livlineinfästning längs taknock ska utgöras av en takbrygga längs hela taket. Taket ska förses med fotstöd om taklutningen är >18. Figur 3 Sadeltak Figur 4 Valmat tak Tillbehör Till takteglet finns kompletterande tillbehör som gör taket till en funktionell helhetslösning. Tillbehören monteras enligt tillhörande monteringsanvisningar. Figur 5 Mansardtak Viktig information om taksäkerhet Boverkets Byggregler innehåller bestämmelser om fasta taksäkerhetsanordningar. Det är fastighetsägaren som ansvarar för att sotaren, eller du själv, går säkert på taket. Det betyder att du måste se till att det finns vissa fasta takskydd som t.ex. taksteg, samt att dessa underhålls. Takarbetaren måste använda nödvändig skyddsutrustning såsom livlina, vilket förutsätter att du som fastighetsägare ser till att det finns någon form av livlinefäste. Nock- och takfotsräcke Snöräcke Takbrygga Glidskydd Taksteg Taklucka Takstege Ventilationshuv Rör- och antenngenomföring Avloppsluftare Nocktätning Fågellist Taktegellim Infästningar Har du frågor angående läggningen av ditt tak är du alltid välkommen att tala med din byggvaruhandlare, eller ring vår kundtjänst på telefon Gemensamt för alla lutande tak är följande: Från uppstigningsstället till taknock och serviceställen krävs en gångväg om avståndet är mer än 1 meter. Gångvägen ska utgöras av takstege eller takbrygga. Takstegen utformas efter taklutningen. Taköppningar som kan trampas igenom ska förses med ett 0,5 m högt skyddsräcke upptill och vid sidorna. Är öppningen längre än 4 m krävs räcke runt om. Dessutom gäller följande beroende på fasadhöjd och taklutning: Fasadhöjd under 4 meter, taklutning >6 Lös stege med fast glidskydd godtas. Byggnadsnämnden kan kräva att fästanordningar för livlina i form av brygga eller räcke monteras vid nock. 3

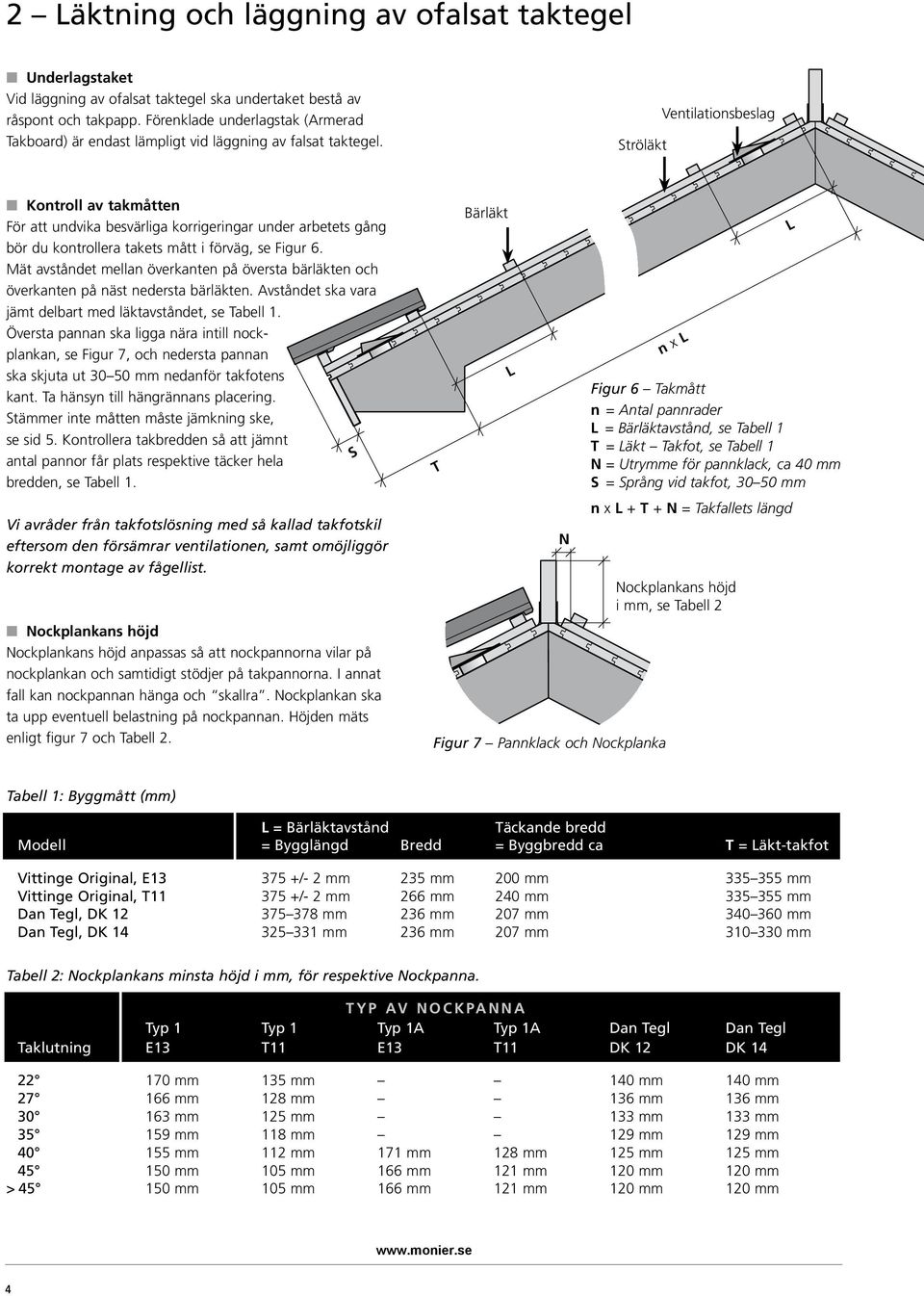

4 2 Läktning och läggning av ofalsat taktegel Underlagstaket Vid läggning av ofalsat taktegel ska undertaket bestå av råspont och takpapp. Förenklade underlagstak (Armerad Takboard) är endast lämpligt vid läggning av falsat taktegel. Ströläkt Ventilationsbeslag Kontroll av takmåtten För att undvika besvärliga korrigeringar under arbetets gång bör du kontrollera takets mått i förväg, se Figur 6. Mät avståndet mellan överkanten på översta bärläkten och överkanten på näst nedersta bärläkten. Avståndet ska vara jämt delbart med läktavståndet, se Tabell 1. Översta pannan ska ligga nära intill nockplankan, se Figur 7, och nedersta pannan ska skjuta ut mm nedanför takfotens kant. Ta hänsyn till hängrännans placering. Stämmer inte måtten måste jämkning ske, se sid 5. Kontrollera takbredden så att jämnt antal pannor får plats respektive täcker hela bredden, se Tabell 1. Vi avråder från takfotslösning med så kallad takfotskil eftersom den försämrar ventilationen, samt omöjliggör korrekt montage av fågellist. Nockplankans höjd Nockplankans höjd anpassas så att nockpannorna vilar på nockplankan och samtidigt stödjer på takpannorna. I annat fall kan nockpannan hänga och skallra. Nockplankan ska ta upp eventuell belastning på nockpannan. Höjden mäts enligt figur 7 och Tabell 2. S T Bärläkt L L n x L Figur 7 Pannklack och Nockplanka N Figur 6 Takmått n = Antal pannrader L = Bärläktavstånd, se Tabell 1 T = Läkt Takfot, se Tabell 1 N = Utrymme för pannklack, ca 40 mm S = Språng vid takfot, mm n x L + T + N = Takfallets längd Nockplankans höjd i mm, se Tabell 2 Tabell 1: Byggmått (mm) L = Bärläktavstånd Täckande bredd Modell = Bygglängd Bredd = Byggbredd ca T = Läkt-takfot Vittinge Original, E /- 2 mm 235 mm 200 mm mm Vittinge Original, T /- 2 mm 266 mm 240 mm mm Dan Tegl, DK mm 236 mm 207 mm mm Dan Tegl, DK mm 236 mm 207 mm mm Tabell 2: Nockplankans minsta höjd i mm, för respektive Nockpanna. TYP AV NOCKPANNA Typ 1 Typ 1 Typ 1A Typ 1A Dan Tegl Dan Tegl Taklutning E13 T11 E13 T11 DK 12 DK mm 135 mm 140 mm 140 mm mm 128 mm 136 mm 136 mm mm 125 mm 133 mm 133 mm mm 118 mm 129 mm 129 mm mm 112 mm 171 mm 128 mm 125 mm 125 mm mm 105 mm 166 mm 121 mm 120 mm 120 mm > mm 105 mm 166 mm 121 mm 120 mm 120 mm 4

5 Mätning av läktavstånd Om läktning sker efter tegelleverans kan läktavstånd tas fram genom mätning: Lägg ut två vertikala rader med 11 tegelpannor i vardera rad på ett plant underlag. Se till att hörnavskärningarna ligger tätt och att raderna är raka, se Figur 8. Tänk på att blanda pannor från olika pallar då en viss variation i storlek kan förekomma (ett genomsnittligt urval). Mät avståndet från nederkant på första pannan till nederkant på sista pannan (x) och dividera med 10. Lägg till 2 mm, så får du optimalt läktavstånd (y), se Figur 9. Figur 8 Hörnavskärning (x) mm 10 +2mm= (y) mm Figur 9 Läktavstånd. Läktning Ströläkt På undertak av råspont läggs ströläkt med c/c ca 600 mm. En ströläkt över varje takstol och en emellan. Första och sista ströläkten placeras ca 20 mm från den trekantlist som bör finnas intill vindskivorna. Läkten fästs med galvad spik upptill och nedtill, men spika inte igenom fotplåten. Bärläkt Spikas genom ströläkten och in i, men ej igenom, råsponten. Skarvar läggs mitt på ströläkt. Det lönar sig att montera bärläkten med omsorg, då förebyggs störningar vid läggningen. Nedersta bärläkten fästes i liv med takfotens kant och sätts på högkant för att ge rätt lutning åt den sista pannraden, se Figur 6. Vid skråkant kan en bärläkt monteras längs kanten. När papp och läkt monterats städa taket noga! Minska inte läktdimensionerna; de är ett garantikrav och föreskrivs i HusAMA. Dessutom är våra tillbehör dimensionerade efter angivna mått. Bärläkt 25x38 mm lägst sort V Ströläkt 25x25 mm lägst sort V Takpapp Råspont Takfotsläkt 38x25 mm lägst sort V Figur 10 Läktning Nockplanka, 38 mm bred c/c 600 mm Jämkning av läktningen Om takfallet inte är anpassat till takteglets mått måste jämkning göras. En liten differens kan ibland justeras med språnget vid takfoten. Ökar du avståndet vid nocken får det inte medföra att nockteglet täcker dåligt. Om en liten justering inte räcker anpassas avståndet mellan de två översta bärläkterna, och pannorna till översta raden kapas, se sid 6. Jämkning av breddavståndet En liten jämkning av pannornas täckande bredd kan göras enligt Figur 11. Kontrollera i så fall att glappet i hörnen inte blir för stort eller att pannorna kärvar. Till Vittinge Original E13 och T11 finns speciella skarvpannor för läktavstånd 250 och 130 mm. Även modellen Vittinge Original GammelSvensk (en kortare variant av Vittinge Original normalpanna) som finns i längderna 400 respektive 380 mm, kan användas som skarvpanna. Vid användande av skarvpannor kan den översta bärläkten behöva höjas något för att skarvpannan ska få samma lutning som övriga pannor. För tätt Korrekt För glest Figur 11 Jämkning Fågellist Innan du börjar lägga tegelpannorna spikar du fast fågellisten på takfotsläkten. Fågellisten förhindrar att löv, barr och fågelbon sätter stopp för den viktiga ventilationen under takpanneskiktet. OBS, fågellisten ska spikas så att den viks utåt, se figur 12. E13 skarvpanna Längd ca 290 mm. 250 mm läktavstånd. Finns även för T11. T11 skarvpanna Längd ca 170 mm. 130 mm läktavstånd. Finns även för E13. Figur 12 Montering av fågellisten 5

6 Taktegel får sin färg av lerans mineraler. Det är därför naturligt att det förekommer små variationer i nyansen. För att få en jämn färgspridning bör man blanda pannor (styck- eller buntvis) från flera olika pallar vid läggningen. Ibland kan det bildas porer och luftkörtlar i pannans yta. Detta är helt naturligt och får förekomma på äkta tegelpannor, precis som sättmärken från torkhyllor och variation i pannornas storlek (kan skilja med upp till 2%). Se även Svensk Standard SS EN 1024 och SS EN 1304 för tillverkning av taktegel. Läggning av taktegel Börja med att lägga ut 6 pannor från höger <1> i vardera av de två nedersta raderna, se Figur 13. Justera så att pannorna ligger rätt och hörnavskärningarna inte kärvar eller glappar för mycket. Tag måttet från högerkant på första pannan till högerkant på sjätte pannan och dividera med fem. Därmed bestäms byggbredden, som lämpligen märks ut vid nockens och takfotens hela längd. Lägg därefter den yttre högra vertikala raden <2> samt några pannor längs övre bärläkten <3>. Dessa justeras till samma breddmått som nertill. Fortsätt läggningen och håll bredden med hjälp av en riktbräda eller ett riktsnöre. Kapning av taktegel Om jämt antal pannrader inte stämmer med takfallet ska pannorna i översta raden kapas. Takteglet kapas i nederkant, därmed sparar du upplagsklacken. Kapa även nytt hörn. Om många pannor ska kapas kan du använda en kapmaskin. Det kan vara praktiskt att rigga upp en enkel mall med anhåll och en list vid snittet. Spänn fast pannorna med en skruvtving under kapningen. Figur 13 Läggningsordning Lämna inte kvar skrot från klippning och kapning på taket. Vid utläggning av det taktegel som ska kapas kan man tillfälligt behöva ta bort nockplankan. Denna fästs därför permanent först när alla kapade pannor är på plats. Infästning av taktegel Antalet infästningar beror på takets lutning och på hur utsatt taket kan bli för hård vind. På speciellt utsatta takavsnitt rekommenderas att infästningarna ökas. Rätt infästningar håller inte bara takteglet på plats, utan förbättrar också takets täthet och gångbarhet. Infästningar är dessutom ett försäkringsvillkor vid stormskada. Specialpannor ska spikas med rostfri nockspik med gummibricka. Figur 14 Infästning HusAMA rekommenderar följande: Taklutningen >55 Alla pannor ska fästas in. Taklutning <55 Minst två rader vid kanterna (nock, gavlar, takfot) ska fästas in. Dessutom ska alla passbitar och pannor vid genomföringar fästas in. På takytan i övrigt rekommenderar vi att var tredje panna fästes in. Infästningarna förskjuts ett steg för varje rad, så att ett diagonalt mönster bildas. Då får infästningarna effekt på samtliga pannor i och med att varje panna har minst en granne som är infäst, se Figur 14. På takavsnitt som är speciellt utsatta för hård vind bör samtliga pannor fästas in. 6

7 Användningsområde för olika typer av infästningar Typ av infästning Taktegelmodell Beskrivning U-kramla Vittinge Original E13, T11 Enkel typ av infästning. Underspänne/ Vittinge Original E13, Smidig infästning som JP-bindere Dan Tegl DK 12, DK 14 monteras utan verktyg genom stödklacken. S-kramla Vittinge Original E13, T11 Avancerad infästning som bör användas vid utsatta lägen. Nockspik Vittinge Original E13, T11 Nocktegel Typ 1 och 1A Nockclips Dan Tegl DK 12, DK 14 Nocktätning Enligt HusAMA ska nocktätning monteras mellan nockpannor och takpannor, se Figur 15. Lägg ut nocktätningen över nockplankan. Nocktätning ska medge ventilation men förhindra att snö, vatten och löv kommer in i takkonstruktionen. Läggning av nockpannor Nocken ska täckas med nockpannor, se Figur 16, till avslutningar och förgreningar används specialpannor. Samtliga Vittinge Original nock- och specialpannor ska spikas med rostfri nockspik med gummibricka. Nockpannor borras med Ø 4 mm koromantborr nära nockens överfals. Slå inte i spiken hårdare än att gummibrickan får god anliggning. Eventuell kapning av nockpannor sker i änden med underfals. Dan Tegl nock infästes med nockclips och tillhörande skruv. Figur 15 Nocktätning Figur 16 Nockpannor På valmade tak läggs nocken nedifrån, med ändnock nederst. Vid valmkrysset läggs en Y-nock (45 ), och vid andra vinklar skär man till vanliga nockpannor och tätar vid geringen med fogmassa. Ändnockar används även på tak utan vindskiva. En skarvnockpanna används för att få överfals och underfals rätt vid båda ändnockarna. Vinkelränna Skråkanter På valmade tak och vid vinkelrännor, se Figur 17, måste pannorna snedskäras. Vid skrånock (valmat tak) ska de skurna pannorna ligga så nära nockplankan att nockpannorna täcker väl. Vid vinkelränna ska de skurna pannorna nå väl ut över underlagspappens avslutning. Små passbitar limmas. Grennockpanna Valmning Ändnockpanna T-nockpanna Figur 17 Vinkeltak 7

8 mm mm c g b 8

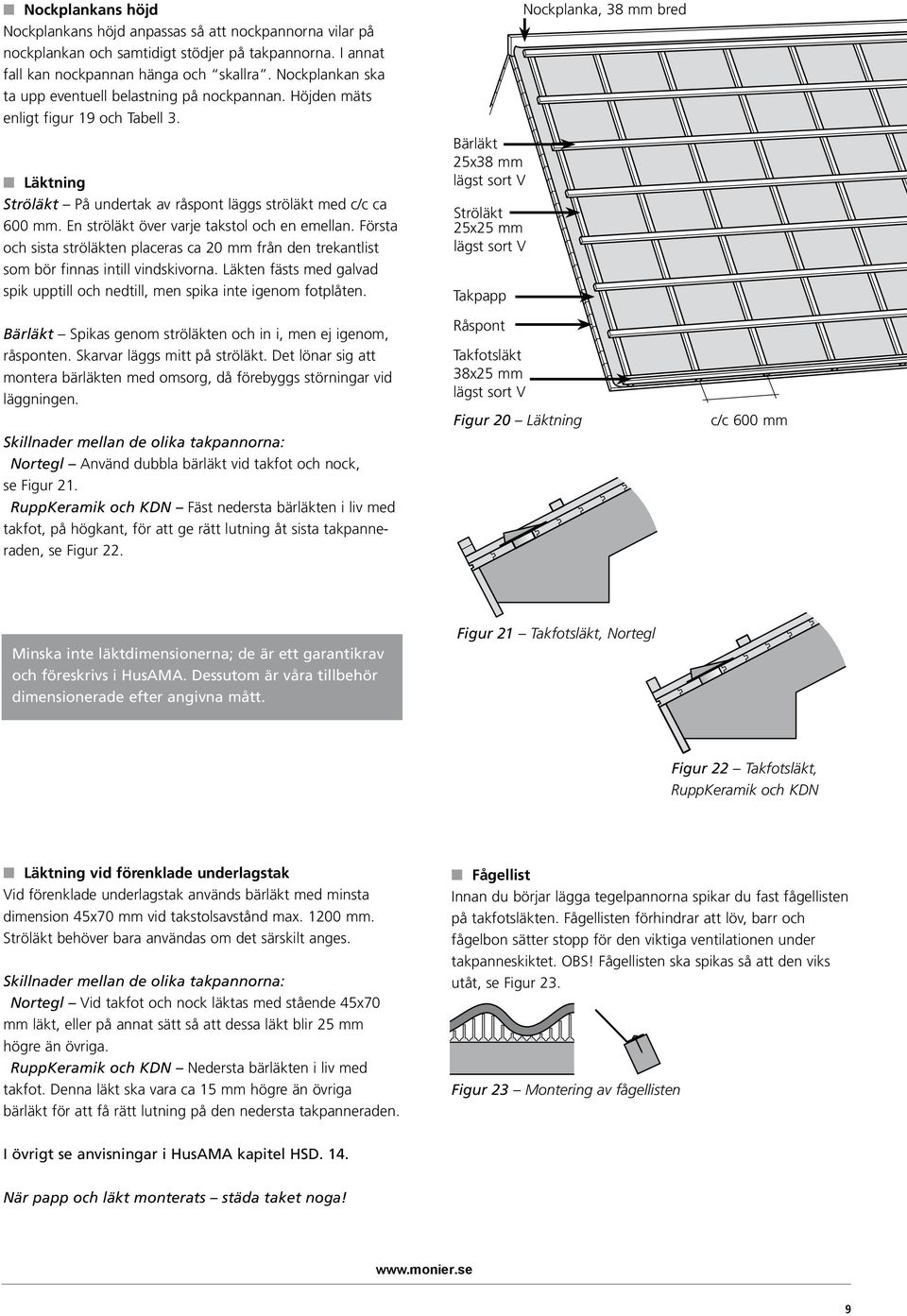

9 Nockplankans höjd Nockplankans höjd anpassas så att nockpannorna vilar på nockplankan och samtidigt stödjer på takpannorna. I annat fall kan nockpannan hänga och skallra. Nockplankan ska ta upp eventuell belastning på nockpannan. Höjden mäts enligt figur 19 och Tabell 3. Läktning Ströläkt På undertak av råspont läggs ströläkt med c/c ca 600 mm. En ströläkt över varje takstol och en emellan. Första och sista ströläkten placeras ca 20 mm från den trekantlist som bör finnas intill vindskivorna. Läkten fästs med galvad spik upptill och nedtill, men spika inte igenom fotplåten. Bärläkt Spikas genom ströläkten och in i, men ej igenom, råsponten. Skarvar läggs mitt på ströläkt. Det lönar sig att montera bärläkten med omsorg, då förebyggs störningar vid läggningen. Skillnader mellan de olika takpannorna: Nortegl Använd dubbla bärläkt vid takfot och nock, se Figur 21. RuppKeramik och KDN Fäst nedersta bärläkten i liv med takfot, på högkant, för att ge rätt lutning åt sista takpanneraden, se Figur 22. Bärläkt 25x38 mm lägst sort V Ströläkt 25x25 mm lägst sort V Takpapp Råspont Takfotsläkt 38x25 mm lägst sort V Figur 20 Läktning Nockplanka, 38 mm bred c/c 600 mm Minska inte läktdimensionerna; de är ett garantikrav och föreskrivs i HusAMA. Dessutom är våra tillbehör dimensionerade efter angivna mått. Figur 21 Takfotsläkt, Nortegl Figur 22 Takfotsläkt, RuppKeramik och KDN Läktning vid förenklade underlagstak Vid förenklade underlagstak används bärläkt med minsta dimension 45x70 mm vid takstolsavstånd max mm. Ströläkt behöver bara användas om det särskilt anges. Skillnader mellan de olika takpannorna: Nortegl Vid takfot och nock läktas med stående 45x70 mm läkt, eller på annat sätt så att dessa läkt blir 25 mm högre än övriga. RuppKeramik och KDN Nedersta bärläkten i liv med takfot. Denna läkt ska vara ca 15 mm högre än övriga bärläkt för att få rätt lutning på den nedersta takpanneraden. Fågellist Innan du börjar lägga tegelpannorna spikar du fast fågellisten på takfotsläkten. Fågellisten förhindrar att löv, barr och fågelbon sätter stopp för den viktiga ventilationen under takpanneskiktet. OBS! Fågellisten ska spikas så att den viks utåt, se Figur 23. Figur 23 Montering av fågellisten I övrigt se anvisningar i HusAMA kapitel HSD. 14. När papp och läkt monterats städa taket noga! 9

10 Taktegel får sin färg av lerans mineraler. Det är därför naturligt att det förekommer små variationer i nyansen. För att få en jämn färgspridning bör man blanda pannor (styck- eller buntvis) från flera olika pallar vid läggningen. Läggning av normalpannor och nockanslutningspannor Börja läggningen i nedersta högra hörnet <1>. Lägg ut hela raden vid takfot för att kontrollera takbredden, se Figur 24. (Nortegls falsar tillåter förskjutning av pannorna ca 1 mm i sidled.) Därefter läggs pannor från takfot till nock <2> med början från takets högersida. Var noggrann så att det blir en rät vinkel mellan takfotsraden och första gavelraden. För Nortegl: Glöm inte att den sista pannraden vid nock ska läggas med nockanslutningspannor <3>. Kapning av falsat taktegel Om jämt antal pannrader inte stämmer med takfallet ska pannorna i översta raden kapas. Takteglet kapas i överkant, varefter nytt skruvhål borras. Därmed sparas framkanten med tätningsklackar och kapsnittet blir ej synligt. Om många pannor ska kapas kan du använda en kapmaskin. Det kan vara praktiskt att rigga upp en enkel mall med anhåll och en list vid snittet. Spänn fast pannorna med en skruvtving under kapningen. Figur 24 Läggningsordning Lämna inte kvar skrot från klippning och kapning på taket. Vid utläggning av det taktegel som ska kapas kan man tillfälligt behöva ta bort nockplankan. Denna fästs därför permanent först när alla kapade pannor är på plats. Infästning av taktegel Antalet infästningar beror på takets lutning och på hur utsatt taket kan bli för hård vind. På speciellt utsatta takavsnitt rekommenderas att infästningarna ökas. Rätt infästningar håller inte bara takteglet på plats utan förbättrar också takets täthet och gångbarhet. Infästningar är dessutom ett försäkringsvillkor vid stormskada. Figur 25 Infästning HusAMA rekommenderar följande: Taklutningen >55 Alla pannor ska fästas in. Taklutning <55 Minst två rader vid kanterna (nock, gavlar, takfot) ska fästas in. Dessutom ska alla passbitar och pannor vid genomföringar fästas in. På takytan i övrigt rekommenderar vi att var tredje panna fästes in. Infästningarna förskjuts ett steg för varje rad, så att ett diagonalt mönster bildas. Då får infästningarna effekt på samtliga pannor i och med att varje panna har minst en granne som är infäst, se Figur 24 På takavsnitt som är speciellt utsatta för hård vind bör samtliga pannor fästas in. 10

11 Gavelavslutningar Alternativ 1, Dubbelvingad panna Om du använder dubbelvingade pannor, se Figur 26 och 27, startar läggningen från höger med en normalpanna. För att få en likformig avslutning vid vänster gavel avslutas där med en dubbelvingad panna, som fästes med skruv för specialpannor. För Nortegl: För anslutning mot nock användes dessutom dubbelvingad nockanslutningspanna. Alternativ 2, Gavelpannor Om du använder gavelpannor, se Figur 28 och 29, startar läggningen från höger med gavelpannor höger. Därefter läggs normalpannorna för att till sist avsluta med gavelpannor vänster. För Nortegl: För anslutning mot nock användes dessutom nockanslutningspanna vänster gavel. Nocktätning Enligt HusAMA ska nocktätning monteras mellan nockpannor och takpannor, se Figur 30. Lägg ut nocktätningen över nockplankan och anpassa mot överkanten på takpannorna på båda sidorna. Nocktätning ska medge ventilation men förhindra att snö, vatten och löv kommer in i takkonstruktionen. Figur 26 Nortegl dubbelvingad panna Figur 27 RuppKeramik, modell Rubin, dubbelvingad panna Figur 28 Nortegl Gavelpanna, höger Figur 29 Nortegl Gavelpanna, vänster 314 mm 259 mm 291 mm 296 mm 215 mm 259 mm 259 mm 100 mm 314 mm 259 mm 100 mm Läggning av nockpannor Justera in nockplankans höjd efter det faktiska förhållandet på byggplatsen. Börja med att lägga nockpannorna, se Figur 31. Mät in den första så att det stämmer med att använda startnock. Fäst in nockpannorna med fästklammer och specialskruv. För Nortegl och RuppKeramik: Fortsätt och lägg nockpannor och avsluta med en skarvnockpanna och en slutnock. För KDN: Ingen skarvnockpanna behövs eftersom man använder en särskild början- respektive slutnock. Figur 30 Nocktätning Skråkanter På valmade tak och vid vinkelrännor måste pannorna snedskäras, se Figur 32. Vid skrånock (valmat tak) ska de skurna pannorna ligga så nära nockplankan att nockpannorna täcker väl. Vid vinkelränna ska de skurna pannorna nå väl ut över underlagspappens avslutning. Små passbitar limmas. Glaserat tegel är känsligt för stötar. Mindre skador som inte är synliga från mark åtgärdas inte. Bättringsfärg används vid större skador och vid skråkanter. Vinkelränna Figur 31 Nockpannor Grennockpanna Valmning Ändnockpanna T-nockpanna Figur 32 Vinkeltak 11

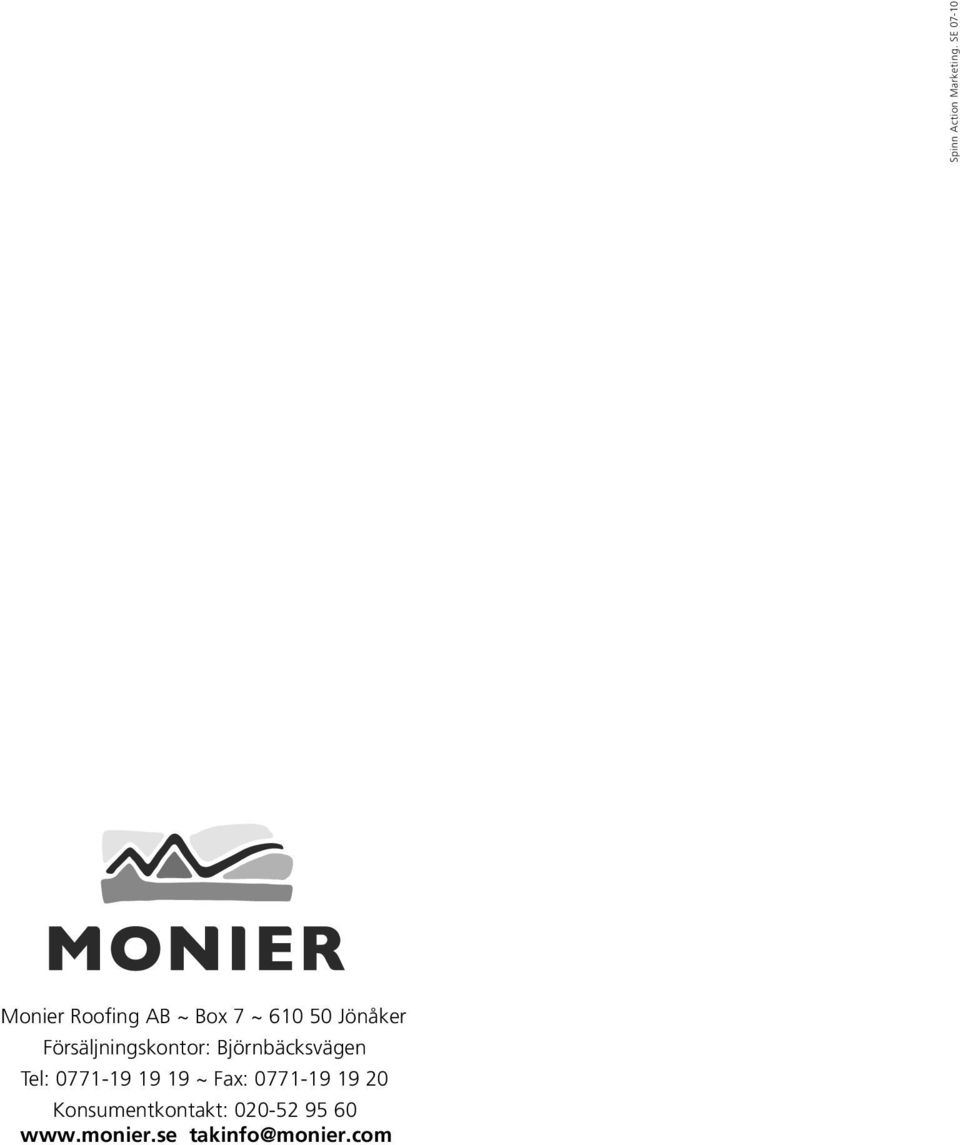

12 Spinn Action Marketing. SE Monier Roofing AB ~ Box 7 ~ Jönåker Försäljningskontor: Björnbäcksvägen Tel: ~ Fax: Konsumentkontakt:
