1 Produktkatalog Juli 2015 Återförsäljare:

2 COPYRIGHT CWL Denna broschyr är skyddad av upphovsrätt och får inte kopieras eller reproduceras utan skriftlig tillåtelse från CW Lundberg AB. Kopieringsförbudet gäller enskilda bilder och texter, hela avsnitt samt skriften i sin helhet. Vi reserverar oss för eventuella ändringar i konstruktion, design eller dokumentation gjorda efter detta datum.

3 Innehåll Gångbrygga 4 Nock-/takfotsräcke och Snörasskydd 5 Snöglidhinder 5 Isstopp 5 Takstege 6 Glidskydd för markstege 7 Taksteg 7 Förankringsögla/Nockräcke 1m 8 Räcke kring taklucka och takfönster 9 Skyddsräcke släta tak 9 Torvtakskrok 9 Fasadstege 10 Skorstensband 11 Bättringsfärger 11 Infästningar 12 Infästningar 13 ÅF-pack 14 Avstånd mellan snörasskydd 15 Riktlinjer vid projektering 16 Kulörkarta 17 Garanti 18 Alla artikelnummer som börjar med siffran 4 är klarlackad FZV. Önskas annan standardkulör byts första siffran ut till: 3 Mörkröd RAL Tegelröd RAL Svart RAL 9005 För övriga kulörer ange RAL nr vid beställning, se kulörkarta sida 17. Godkänd taksäkerhet CW Lundbergs produkter är CE- och/eller P-märkta förutom taksteg som är typgodkända. Produkterna har unika funktioner och är mönster- och patentskyddade. I broschyren Dokumentation (artnr CWL0062) finns bland annat certifikat, prestandadeklarationer, garanti och byggvarudeklarationer. CWL

4 Gångbrygga Gångbrygga bör förses med vajer för förankring av personlig fallskyddsutrustning, CW Safety System. Vajersystemet tillåter att förflyttning kan ske längs hela gångbryggan utan att behöva koppla om säkerhetslinan. Gångbrygga, med eller utan vajersystem, är CE märkt och uppfyller SS-EN 516 klass 2, typ B. Gångbrygga Gångbrygga 1,2 m Gångbrygga 2,4 m Gångbrygga hörn 90 2 x 2,4m Konsol Överdel bryggkonsol Skruvdetaljer till gångbrygga Skruvsats M10 x 20 6 st (till 3 st skarvar eller 2 st konsoler) P Skyddsräcke till gångbrygga Ståndare skyddsräcke gångbrygga/takstege Skruvsats skyddsräcke gångbrygga/takstege P Avslutningsbygel skyddsräcke inkl. skruv Räckesrör se sidan 5. CW Safety System CW Safety System PRO CW Safety System LIGHT Kontakta din återförsäljare för mer information. Flagga för snödjup Flagga med snödjupsmarkering Skruvsats flagga 5 st P För infästningar - se sid12-13 CWL

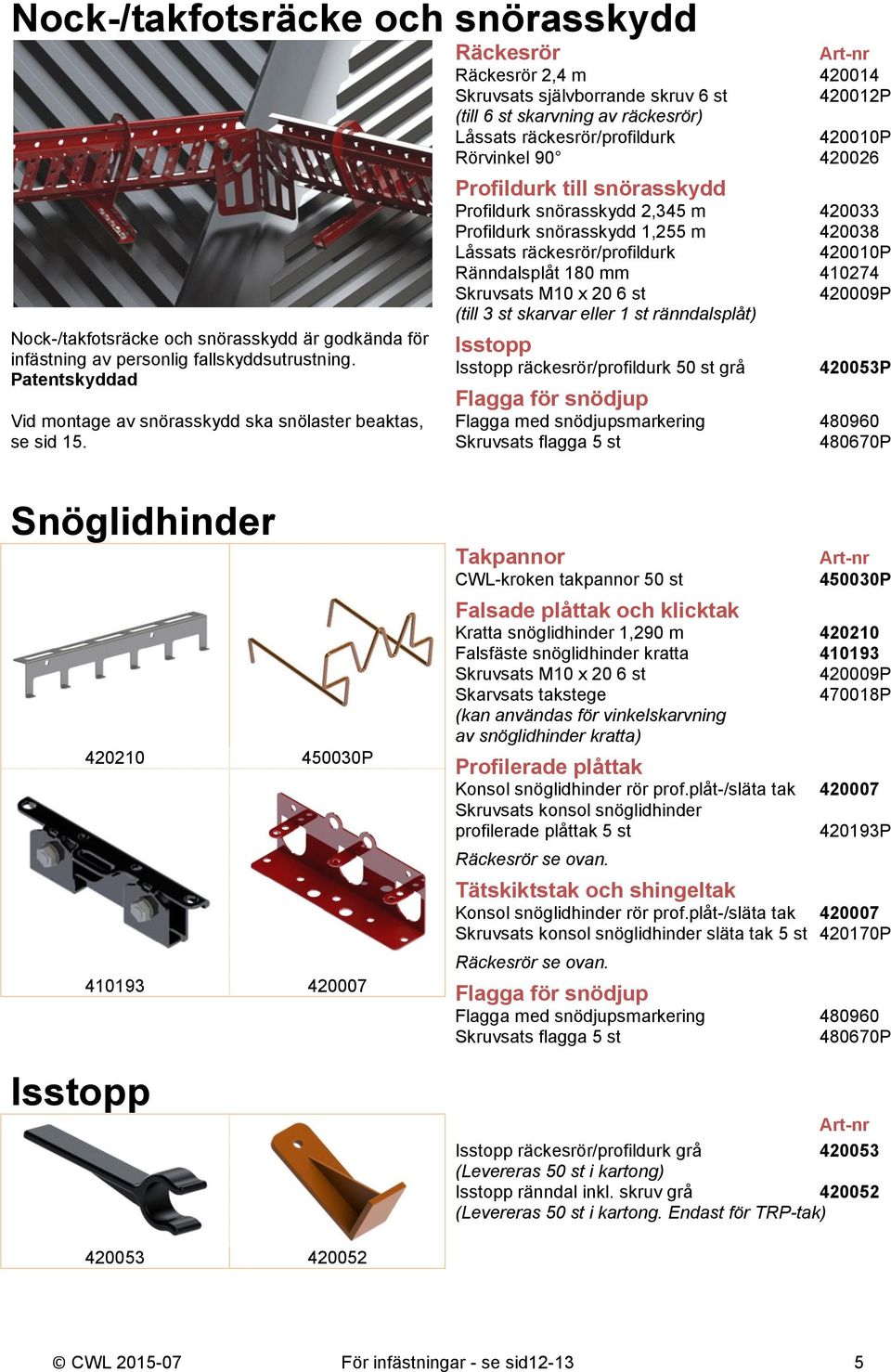

5 Nock-/takfotsräcke och snörasskydd Nock-/takfotsräcke och snörasskydd är godkända för infästning av personlig fallskyddsutrustning. Patentskyddad Vid montage av snörasskydd ska snölaster beaktas, se sid 15. Räckesrör Räckesrör 2,4 m Skruvsats självborrande skruv 6 st P (till 6 st skarvning av räckesrör) Låssats räckesrör/profildurk P Rörvinkel Profildurk till snörasskydd Profildurk snörasskydd 2,345 m Profildurk snörasskydd 1,255 m Låssats räckesrör/profildurk P Ränndalsplåt 180 mm Skruvsats M10 x 20 6 st P (till 3 st skarvar eller 1 st ränndalsplåt) Isstopp Isstopp räckesrör/profildurk 50 st grå Flagga för snödjup P Flagga med snödjupsmarkering Skruvsats flagga 5 st P Snöglidhinder Isstopp P Takpannor CWL-kroken takpannor 50 st P Falsade plåttak och klicktak Kratta snöglidhinder 1,290 m Falsfäste snöglidhinder kratta Skruvsats M10 x 20 6 st P Skarvsats takstege P (kan användas för vinkelskarvning av snöglidhinder kratta) Profilerade plåttak Konsol snöglidhinder rör prof.plåt-/släta tak Skruvsats konsol snöglidhinder profilerade plåttak 5 st Räckesrör se ovan P Tätskiktstak och shingeltak Konsol snöglidhinder rör prof.plåt-/släta tak Skruvsats konsol snöglidhinder släta tak 5 st P Räckesrör se ovan. Flagga för snödjup Flagga med snödjupsmarkering Skruvsats flagga 5 st P Isstopp räckesrör/profildurk grå (Levereras 50 st i kartong) Isstopp ränndal inkl. skruv grå (Levereras 50 st i kartong. Endast för TRP-tak) CWL För infästningar - se sid

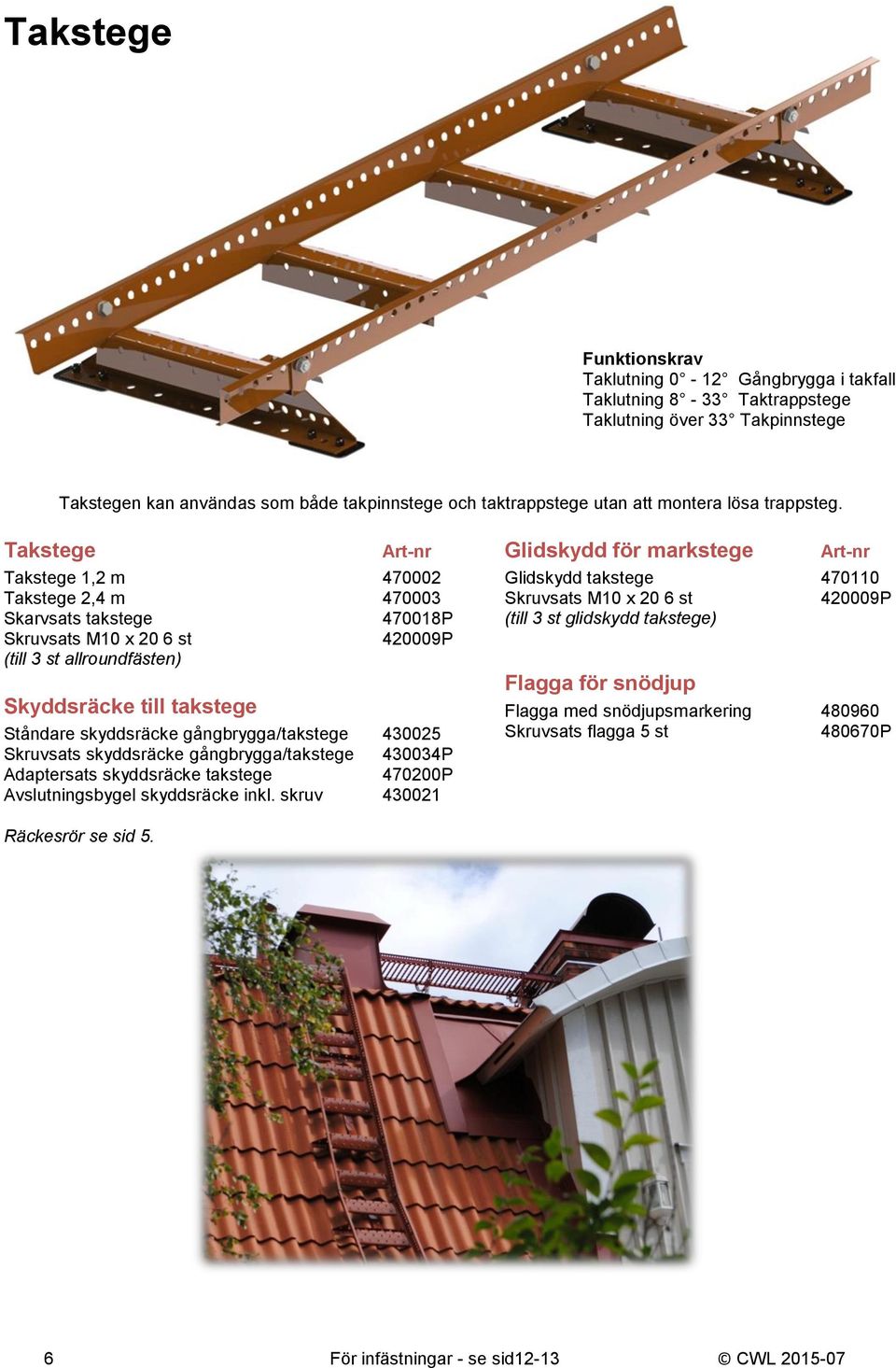

6 Takstege Funktionskrav Taklutning 0-12 Gångbrygga i takfall Taklutning 8-33 Taktrappstege Taklutning över 33 Takpinnstege Takstegen kan användas som både takpinnstege och taktrappstege utan att montera lösa trappsteg. Takstege Takstege 1,2 m Takstege 2,4 m Skarvsats takstege P Skruvsats M10 x 20 6 st P (till 3 st allroundfästen) Skyddsräcke till takstege Ståndare skyddsräcke gångbrygga/takstege Skruvsats skyddsräcke gångbrygga/takstege P Adaptersats skyddsräcke takstege P Avslutningsbygel skyddsräcke inkl. skruv Glidskydd för markstege Glidskydd takstege Skruvsats M10 x 20 6 st P (till 3 st glidskydd takstege) Flagga för snödjup Flagga med snödjupsmarkering Skruvsats flagga 5 st P Räckesrör se sid 5. 6 För infästningar - se sid12-13 CWL

7 Glidskydd för markstege Glidskydd takpannor/profilerade plåttak inkl. skruv Glidskydd takpannor/prof. plåttak inkl. skruv 100 st P Glidskydd släta tak inkl. skruv Glidskydd fasad Glidskydd takstege Skruvsats M10 x 20 6-pack P (till 3 st glidskydd takstege) Glidskydd falsade plåttak P Taksteg Takpannor Bärläktsteg 2-kup BTG C Bärläktsteg 2-kup LTG/1-kup BTG C Bärläktsteg 1-kup LTG C Bockverktyg bärläktsteg (Bärläktsteg för betong och tegelpannor anpassas med ett enkelt handgrepp till 1" eller 2" läkt.) Profilerade plåttak Taksteg profilerade plåttak (Levereras 15 st i kartong. Taksteg passar takprofiler med max c-avstånd profiltoppar 280 mm.) Patentskyddad CWL För infästningar - se sid

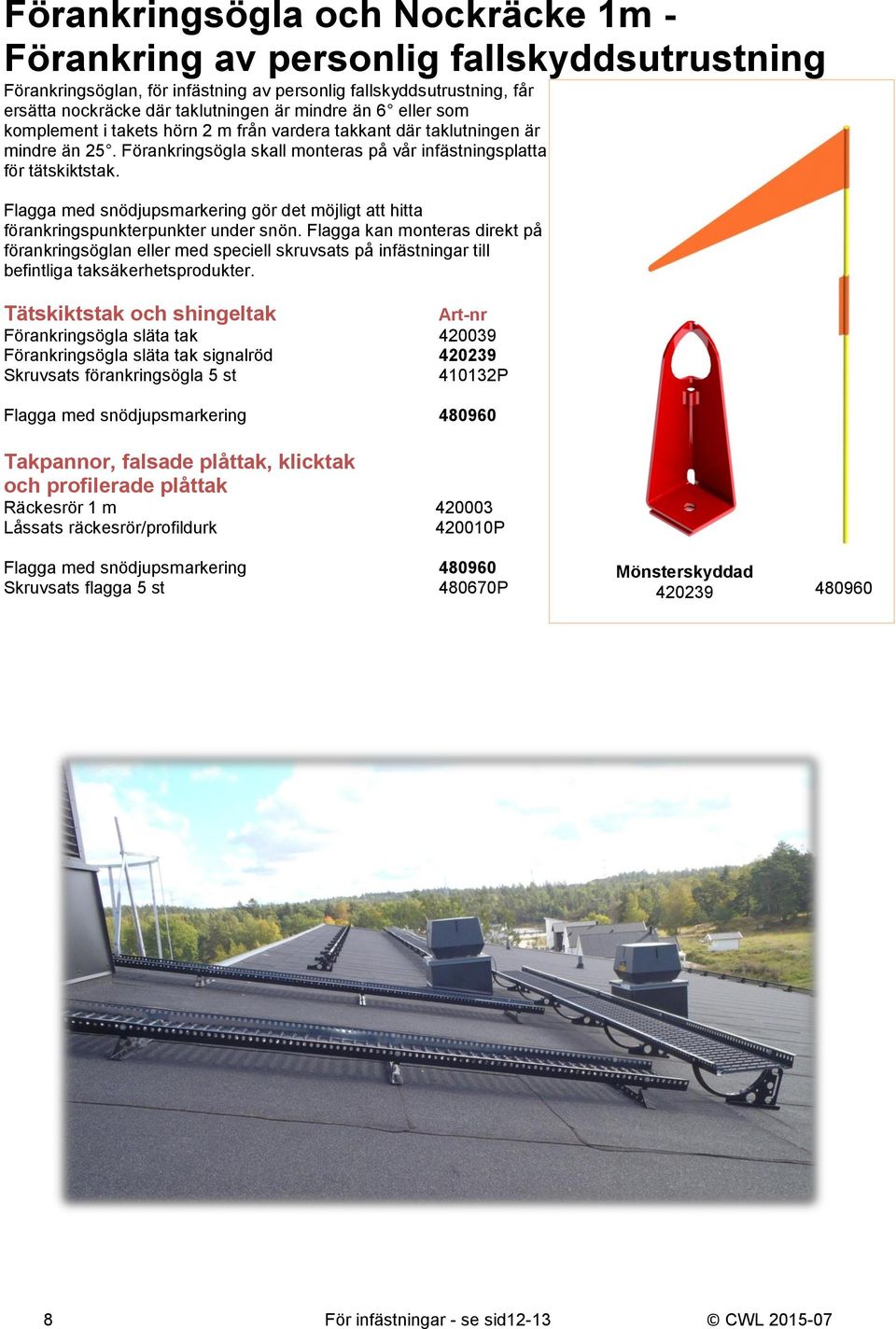

8 Förankringsögla och Nockräcke 1m - Förankring av personlig fallskyddsutrustning Förankringsöglan, för infästning av personlig fallskyddsutrustning, får ersätta nockräcke där taklutningen är mindre än 6 eller som komplement i takets hörn 2 m från vardera takkant där taklutningen är mindre än 25. Förankringsögla skall monteras på vår infästningsplatta för tätskiktstak. Flagga med snödjupsmarkering gör det möjligt att hitta förankringspunkterpunkter under snön. Flagga kan monteras direkt på förankringsöglan eller med speciell skruvsats på infästningar till befintliga taksäkerhetsprodukter. Tätskiktstak och shingeltak Förankringsögla släta tak Förankringsögla släta tak signalröd Skruvsats förankringsögla 5 st P Flagga med snödjupsmarkering Takpannor, falsade plåttak, klicktak och profilerade plåttak Räckesrör 1 m Låssats räckesrör/profildurk P Flagga med snödjupsmarkering Skruvsats flagga 5 st P Mönsterskyddad För infästningar - se sid12-13 CWL

9 Räcke kring taklucka och takfönster Räcke för taklucka Grundsats räcke taklucka 3 sidor (exkl. infästningar och övre räckesrör) Ståndare räcke taklucka komplett (för påbyggnad av räcke över 1800 mm) För räckesrör se sid 5. Patentskyddad Skyddsräcke för släta tak Skall monteras på vår infästningsplatta. Tätskiktstak och shingeltak Ståndare skyddsräcke släta tak Avslutningsbygel skyddsräcke inkl. skruv Skruvsats förankringsögla 5 st P (till 5 st Ståndare skyddsräcke släta tak) För räckesrör se sid 5. Patentskyddad Torvtakskrok Torvtakskrok används vid läggning av torvtak Torvtakskrok Torvtakskrok svart (Levereras 20 st i kartong) CWL För infästningar - se sid

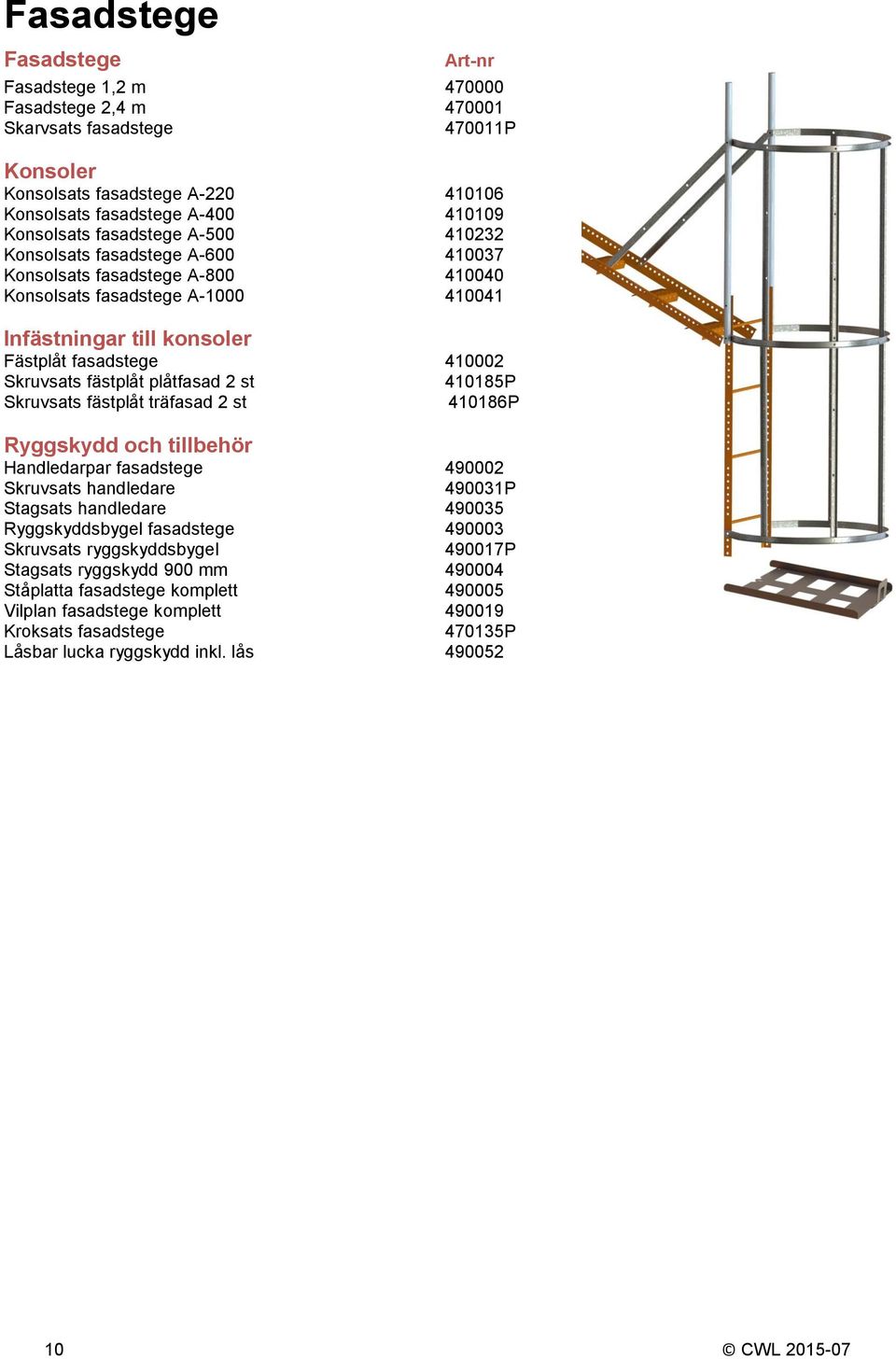

10 Fasadstege Fasadstege Fasadstege 1,2 m Fasadstege 2,4 m Skarvsats fasadstege P Konsoler Konsolsats fasadstege A Konsolsats fasadstege A Konsolsats fasadstege A Konsolsats fasadstege A Konsolsats fasadstege A Konsolsats fasadstege A Infästningar till konsoler Fästplåt fasadstege Skruvsats fästplåt plåtfasad 2 st P Skruvsats fästplåt träfasad 2 st P Ryggskydd och tillbehör Handledarpar fasadstege Skruvsats handledare P Stagsats handledare Ryggskyddsbygel fasadstege Skruvsats ryggskyddsbygel P Stagsats ryggskydd 900 mm Ståplatta fasadstege komplett Vilplan fasadstege komplett Kroksats fasadstege P Låsbar lucka ryggskydd inkl. lås CWL

11 Skorstensband Skorstensband Skorstensband 1145 mm (1 st skorstensband till skorstenssidor upp till 1200 mm eller 2 st skarvade med överlapp upp till 2200 mm) Skruvsats skorstensband 1 varv P Skarvsats skorstensband 2 skarv P Tillbehör Konsolsats fasadstege skorsten A Konsol gångbrygga skorsten inkl. skruv Gängstång A2 M10 x 250 med mutter Gängstång A2 M10 x 500 med mutter Gängstång A2 M10 x 1000 med mutter Bättringsfärger Zinkspray Zinkspray grå Sprayfärg Sprayfärg RAL 9005 svart Sprayfärg Sprayfärg RAL 8004 tegelröd Sprayfärg Sprayfärg RAL 3009 mörkröd CWL

12 Infästningar Gångbrygga, nock-/takfotsräcke och snörasskydd, räcke taklucka och förankringsögla. Takpannor på bärande underlagstak Konsol betongpannor Konsol lertegelpannor Fotplatta bärande underlagstak Skruvsats fotplatta P Takpannor på förenklade underlagstak Konsol betongpannor Konsol lertegelpannor Bärläktfäste förenklade underlagstak Skruvsats bärläktfäste 2 st P Falsade plåttak och klicktak Falsfäste Falsfäste klicktak Falsfäste snedfals Profilerade plåttak Konsol profilerade plåttak Skruvsats konsol prof. plåttak exkl. EPDM 3 st P EPDM konsol profilerade plåttak Tätskiktstak Konsol släta tak Skruvsats konsol släta tak 5 st P Konsol gångbrygga släta tak < Skruvsats konsol gångbrygga släta tak <18 2 st P Infästningsplatta tätskikt Shingeltak Konsol släta tak Skruvsats konsol släta tak 5 st P Konsol gångbrygga släta tak < Skruvsats konsol gångbrygga släta tak <18 2 st P Infästningsplatta shingel Skruvsats infästningsplatta shingel 2 st P För lösningar till gröna tak eller skiffertak kontakta oss! 12 CWL

13 Infästningar Takstege och gångbrygga i takfall Takpannor på bärande underlagstak Allroundfäste takstege/gångbrygga i takfall Bandfäste LTG/BTG takpannor Bandfäste släta takpannor Skruvsats bandfäste P Takpannor på förenklade underlagstak Allroundfäste takstege/gångbrygga i takfall Bandfäste LTG/BTG takpannor Bandfäste släta takpannor Skruvsats bandfäste P Bärläktfäste förenklade underlagstak Adaptersats bärläktfäste takstege P Skruvsats bärläktfäste 2 st P P Falsade plåttak och klicktak Falsfäste takstege/gångbrygga i takfall Stöd takstege fals-/klicktak Skruvsats stöd takstege P Profilerade plåttak Allroundfäste takstege/gångbrygga i takfall Stegfästesats allroundfäste profilerade plåttak P Förlängningsskena allroundfäste Tätskiktstak Allroundfäste takstege/gångbrygga i takfall Skruvsats allroundfäste infästningsplatta P Infästningsplatta tätskikt Shingeltak Allroundfäste takstege/gångbrygga i takfall Skruvsats allroundfäste infästningsplatta P Infästningsplatta shingel Skruvsats infästningsplatta shingel 2 st P För lösningar till gröna tak eller skiffertak kontakta oss! CWL

14 ÅF-pack Kompletta taksäkerhets-kit i kartong Bärläktsteg på takpannor Bärläktsteg 2-kup BTG C st + glidskydd P (obockat för att passa 1 och 2 bärläkt) Bärläktsteg 2-kup BTG 1" C st P Bärläktsteg 2-kup BTG 2" C st P Bärläktsteg 2-kup LTG/1-kup BTG 1 C st P* Bärläktsteg 1-kup LTG 1 C st P* Bärläktsteg 2-kup LTG/1-kup BTG C st + glidskydd P* (obockat för att passa 1 och 2 bärläkt) Bärläktsteg kombi 5 st (passar 1- och 2-kup, LTG och BTG, 1 och 2 bärläkt) *Säljs endast i färg tegelröd Taksteg för profilerade plåttak Taksteg profilerade plåttak (Levereras 15 st i kartong) Takstege Takstege LTG/BTG bärande underlagstak 1,2 m kompl. Takstege fals-/klicktak 1,2 m kompl. Takstege profilerade plåttak 1,2 m kompl. Takstege LTG/BTG bärande underlagstak 2,4 m kompl. Takstege fals-/klicktak 2,4 m kompl. Takstege profilerade plåttak 2,4 m kompl. Nockräcke Nockräcke LTG bärande underlagstak 1 m kompl. Nockräcke BTG bärande underlagstak 1 m kompl. Nockräcke TRP 1 m kompl. Snörasskydd Snörasskydd durk LTG bärande underlagstak 2,5 m kompl. Snörasskydd durk BTG bärande underlagstak 2,5 m kompl. Snörasskydd profildurk fals-/klicktak 2,5 m kompl. Snörasskydd profildurk profilerade plåttak 2,5 m kompl P P P P P P P P P P P P P Snöglidhinder CWL-kroken takpannor 50 st Snöglidhinder rör profilerade plåttak 3,6 m kompl. Snöglidhinder kratta fals-/klicktak 3,6 m kompl. Gångbrygga Gångbrygga LTG bärande underlagstak 1,2 m kompl. Gångbrygga BTG bärande underlagstak 1,2 m kompl. Gångbrygga fals-/klicktak 1,2 m kompl. Gångbrygga profilerade plåttak 1,2 m kompl P P P P P P P 14 CWL

15 Reg no: CWL0047 Issue: 2 Kulörkarta Nedan kulörer kan erhållas utan pristillägg. SVART RAL 9005 NCS S9000-N TEGELRÖD RAL 8004 NCS S5040-Y70R BRUN RAL 8017 NCS S8010-Y70R SILVERMETALLIC RAL 9006 NCS S2000-N MÖRK SILVERMETALLIC RAL 9007 NCS S4502-Y GRÅ RAL 7011 NCS S7005-B20G PLATINAGRÅ RAL 7036 NCS S4000-N GRAFITGRÅ RAL 7024 NCS S7502-B ZINKGRÅ RAL 7040 NCS S3502-B MÖRKRÖD RAL 3009 NCS S6030-Y80R MOSSGRÖN RAL 6003 NCS S7010-G50Y ÄRGGRÖN RAL 6021 NCS S3030-G30Y SIGNALRÖD RAL 3020 NCS S1085-Y90R Ange alltid RAL nummer och färg vid beställning. För övriga kulörer kontakta oss. Från RAL till närmaste NCS Glansvärde: 85 (±5) Färgkvalitet: Polyesterfasad COPYRIGHT CW Lundberg AB T +46 (0) info@cwlundberg.com

16 Taklutning Reg no: CWL0001 Issue: 6 Avstånd mellan snörasskydd Vid normala vintrar ska tak inte behöva skottas av hållfasthetsskäl. Däremot kan taken behöva skottas för att undvika att nedfallande snö och is skadar personer och egendom. Snörasskydd är dimensionerade för att klara en belastning på 5 kn/m med ett konsolavstånd på max 1200 mm. Belastningen påverkas av snömängden på taket som i sin tur påverkas bland annat av takfallets längd, lutning och snözon. Maximalt avstånd (m) mellan snörasskydd Snözon 1 1,5 2 2,5 3 3,5 4,5 5, ,1 6, ,9 7,6 5,9 4, ,5 7,1 6,1 4,7 3, ,7 7,0 5,8 5,0 3,9 3, ,7 6,2 5,2 4,4 3,4 2, ,1 6,8 5,5 4,6 3,9 3,0 2, ,6 6,4 5,2 4,3 3,7 2,9 2, ,4 6,3 5,0 4,2 3,6 2,8 2, ,3 6,3 5,0 4,2 3,6 2,8 2, ,5 6,3 5,1 4,2 3,6 2,8 2, ,9 6,7 5,3 4,4 3,8 3,0 2, ,6 7,2 5,8 4,8 4,1 3,2 2,6 Maximalt avstånd (m) mellan snörasskydd (gäller ej bågtak). Avståndstabell snörasskydd enligt SS Snözon enligt Europeiska konstruktionsstandarderna EKS. Utsatta områden Ökad hållfasthet vid tätare konsoler Konsolavstånd (mm) Ökad hållfasthet (%) 0% 33% 100% Belastning (kn/m) 5 6,67 10 Rekommenderade konsolavstånd vid utsatta områden där risk finns för större snömängder, så som vid drivbildning och snöfickor. Denna tabell ersätter inte maximalt avstånd mellan snörasskydd. Bild t.h. Vid en höjdskillnad mellan taken på 2 meter i snözon 2,5 blir snömängden (vikten) ca 100 % högre närmast hindret. Ansamlingar av snö på grund av luftrörelser/virvlar kring uppbyggnader, högre tak, hinder mm måste särskilt beaktas på grund av ökade laster. Inom områden på taket där snöansamlingar kan förväntas kan man öka hållfastheten på snörasskyddet genom att minska konsolavståndet. Observera att snöns densitet ökar i dessa fall. Vid risk för överbelastning ska snön omedelbart avlägsnas från taket på ett säkert sätt! Se till att takskottningsplan finns tillgänglig. COPYRIGHT CW Lundberg AB T +46 (0) info@cwlundberg.com

17 Reg no: CWL0048 Issue: 2 20 års garanti i korrosivitetsklass C4 Garantin innebär att CW Lundberg utan dröjmål ersätter felaktig produkt med ny, felfri vara. Om en produkt har skadat yttertaket eller annan del av taket, betalar CW Lundberg AB ersättning som motsvarar kostnaden för att köpa nytt sådant material. Den nya produkten ställs till takägarens förfogande vid CW Lundberg AB:s fabrik i Mora. I stället för att ersätta takägaren med en ny produkt, har CW Lundberg AB rätt att genom reparation eller annat sätt avhjälpa felet i den ursprungliga produkten. För CW Lundbergs leveranser gäller ABM 07. Detta garantiåtagande utgör en specificering av ABM 07 i tillämpliga delar. Garantin omfattar alla produkter tillverkade av CW Lundberg AB efter den 1 juli Villkor för att garantin ska gälla: Garantin gäller under 20 år från köpet och under förutsättning att takägaren visar att produkten är behäftad med ett ursprungligt fel. Garantin gäller vid användning av produkten i normal miljö eligt C1 C4, se tabell nedan. För monterad produkt gäller garantin endast under förutsättning att montering har gjorts i enlighet med CW Lundbergs AB:s vid köpet gällande instruktioner. Produkten skall ha underhållits i enlighet med CW Lundberg AB:s vid köpet gällande instruktioner. Produkten får inte ha utsatts för onormalt slitage, belastats över Boverkets referensvärden eller demonterats genom takägarens försorg. Reklamation skall göras till CW Lundberg AB inom en månad efter det att felet borde ha upptäckts. Rätten för ersättning gäller den som äger det tak på vilket produkten skall monteras eller har monterats. När gäller inte garantin? Garantin gäller inte vid användning i särskilt korrosiv eller aggressiv miljö, där korrosiva kemikalier, korrosiv rök, kondens och aska, cementdamm eller djurspillning kan påverka ytan. Garantin gäller ej för skada på produkten som uppkommit efter riskövergången från CW Lundberg AB till dess kund. Garantin gäller således inte för t ex transportskada efter sådan riskövergång eller för skada på grund av felaktig eller ovarsam lagring eller annan hantering hos grossist, återförsäljare eller slutkund. För sådan skada kan i stället i första hand återförsäljaren svara enligt köprättsliga regler. Garantin gäller inte för skada på produkts ytskikt vilken har orsakats av aggressiv miljö. Garantin omfattar inte annat än vad som anges i detta dokument. Korrosivitets -klass C1 C2 C3 C4 C5-I C5-M Miljöns korrosivietet Mycket låg Låg Måttlig Hög Mycket hög (Industriel l) Mycket hög (Marin) Miljöexempel Korrosivitetsklasser enligt SS-EN ISO :1998 Uppvärmda utrymmen med torr luft och obetydliga mängder luftföroreningar, t ex kontor, affärer, skolor och hotell. Atmosfärer med låga halter luftföroreningar. Icke uppvärmda utrymmen med växlande temperatur och fuktighet. Låg frekvens av fuktkondensation och låg halt luftföroreningar, t ex sporthallar, lagerlokaler. Atmosfärer med viss mängd salt eller måttliga luftföroreningar. Stadsområden och lätt industrialiserade områden. Områden med visst inflytande från kusten. Utrymmen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, t e x bryggerier, mejerier, tvätterier. Atmosfärer med måttlig salt eller påtaliga mängder luftföroreningar. Industri och kustområden. Utrymmen med hög fuktighet och stor mängd luftföroreningar från produktionsprocesser, t e x kemiska industrier, simhallar, skeppsvarv. Industriella områden med hög luftfuktighet och aggressiv atmosfär. Utrymmen med nästan permanent fuktkondensation och stor mängd luftföroreningar. Kust- och offshoreområden med stor mängd salt. Utrymmen med nästan permanent fuktkondensation och stor mängd luftföroreningar. Lämplig Ja Ja Ja Ja Nej Nej COPYRIGHT CW Lundberg AB T: +46 (0) info@cwlundberg.com

18 Riktlinjer vid projektering av taksäkerhet Reg no: CWL0015 Issue: 3 Taksäkerhet berörs av flera olika lagar och regler. Några av de viktigaste lagarna och reglerna är Arbetsmiljölagen, Arbetsmiljöverkets författningssamlingar, Boverkets byggregler, Ordningslagen, Planoch bygglagen samt Lagen om skydd mot olyckor. Tillträde till taket Fasadhöjd < > 45 < 4 m Lös stege till tak, glidskydd för lös stege. 4-8 m Fast väggstege med fallskydd alt. invändig uppstigning till taket. Invändig uppstigning förstaalternativ. Fasadstegar högre än 4 m skall förses med skyddskorg. Stegen avslutas 1,5-2 m ovan mark så att stegen inte kan nås av barn. > 8 m Endast invändig uppstigning till taket. Tillträde på taket och fasta arbetsställen Fasadhöjd < > 45 < 4 m Halkiga tak kan behöva gångbrygga till anordningar eller förankringspunkter, typ fästöglor, placerade så alla takkanter kan nås förankrad med lina. Förbindelseled till skorsten etc. (fast arbetsställe). Taksteg får monteras om det vid dessa även monteras förankringsanordning för personlig fallskyddsutrustning t ex nockräcke eller gångbrygga. Takstege till anordningar på taket och till taknock. Gångbrygga monteras fram till anordning på tak samt vid taknock. 4-8 m Förbindelseled till taknock och skorsten etc. (fast arbetsställe). Fast monterad takstege mellan fasadstege och taknock. > 8 m Gångbrygga längs hela taknocken. Fast takstege/gångbrygga till skorsten, nock/serviceställen. Fasta arbetsställen som kräver regelbundet underhåll bör ha en tillräckligt stor arbetsplattform. Fasta arbetsställen ska utformas med hänsyn till den totala fallhöjden, arbetets art och de risker som finns där arbetet ska utföras. Räcken / Förankring av personlig fallskyddsutrustning Fasadhöjd < > 45 < 4 m Räcken kring takfönster. Vid fasadhöjd > 3 m krävs förankringsanordning för personlig fallskyddsutrustning. 4-8 m Räcken kring takluckor och takfönster. Förankringsanordning för personlig fallskyddsutrustning. > 8 m Räcken kring takluckor och takfönster. Förankringsanordning för personlig fallskyddsutrustning. Förankringsanordning för personlig fallskyddsutrustning vid taknocken eller motsvarande högre del av taket. Fotstöd vid takfot och takbrott. Utgörs normalt av snörasskydd. Skyddsanordningar ska finnas i sådan omfattning att personsäkerheten vid takarbeten kan säkerställas på hela taket. Ytor och fasta anordningar som av misstag kan komma att beträdas och inte kan bära en person ska förses med skydd mot genomtramp. Fästögla godkänd upp till 6 taklutning. Fästöglorna monteras med högst 5,0 m avstånd mellan öglorna och högst 10 m från takfot/takkant. Snörasskydd Fasadhöjd < > 45 < 4 m Snörasskydd där risk för snöras, som kan skada personer eller egendom nedanför, föreligger. 4-8 m Snörasskydd där risk för snöras, som kan skada personer eller egendom nedanför, föreligger. > 8 m Snörasskydd där risk för snöras, som kan skada personer eller egendom nedanför, föreligger. Snörasskydd bör monteras efter hela takfoten, se avståndstabell. Finns det risk att tak och snörasskydd överbelastas måste snön omedelbart avlägsnas från taket. Varje takdel ska ses som ett eget tak. COPYRIGHT CW Lundberg AB T +46 (0) info@cwlundberg.com

19

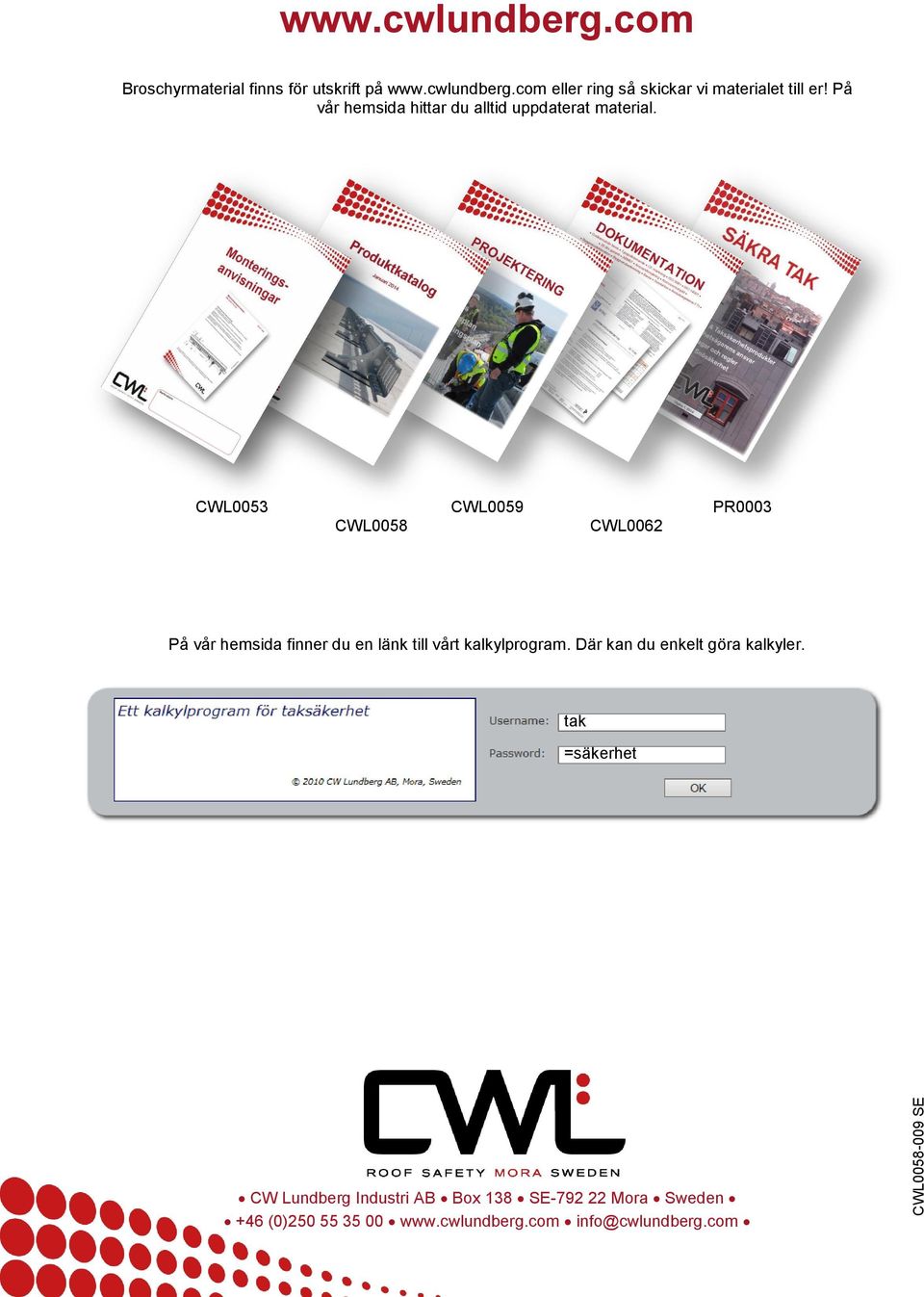

20 CWL SE Broschyrmaterial finns för utskrift på eller ring så skickar vi materialet till er! På vår hemsida hittar du alltid uppdaterat material. CWL0053 CWL0059 PR0003 CWL0058 CWL0062 På vår hemsida finner du en länk till vårt kalkylprogram. Där kan du enkelt göra kalkyler. tak tak =säkerhet =säkerhet CW Lundberg Industri AB Box 138 SE Mora Sweden +46 (0)
