1 NYDALA - Enkelt & flexibelt Nydala är ett staket med kraftig underhållsfri stomme som i kombination med tryckimpregnerade träreglar ger en lång livslängd. Staketet finns i fem olika höjder och monteringen är mycket enkel. I standardutförande är stolparna varmgalvaniserade, men de går även att få i svart eller vit pulverlack. Träreglarna kan laseras eller målas till önskad nyans. Nydala, svartlackerade stolpar höjd: 120 cm, med svartlaserade träreglar. Ett staket med lång livslängd önskar väl alla? Det är dessutom flexibelt och väldigt enkelt att montera.

2 NYDALA - Enkelt & flexibelt Höjd/material MELLANSTOLPE HÖRNSTOLPE SLUTSTOLPE T-STOLPE GRIND metall/trä GRIND metall HÖJD: 65 cm Galvad Svart 802-1S 802-2S 802-3S 802-4S 821-S Vit 802-1V 802-2V 802-3V 802-4V 821-V HÖJD: 92 cm Galvad Svart 803-1S 803-2S 803-3S 803-4S 822-S 840-1S Vit 803-1V 803-2V 803-3V 803-4V 822-V 840-1V HÖJD: 120 cm Galvad Svart 804-1S 804-2S 804-3S 804-4S 823-S Vit 804-1V 804-2V 804-3V 804-4V 823-V HÖJD: 147 cm Galvad Svart 805-1S 805-2S 805-3S 805-4S - Vit 805-1V 805-2V 805-3V 805-4V - HÖJD: 175 cm Galvad Svart 806-1S 806-2S 806-3S 806-4S - Vit 806-1V 806-2V 806-3V 806-4V - TILLBEHÖR Stolpfot, galvad... Art.nr. 303 Stolpfot, svart... Art.nr. 303-S Stolpfot, vit... Art.nr. 303-V Stolphatt metall, galvad... Art.nr. 304 Stolphatt metall, svart... Art.nr. 304-S Stolphatt metall, vit... Art.nr. 304-V Stolphatt plast, grå... Art.nr. 305 Stolphatt plast, svart... Art.nr. 305-S Stolphatt plast, vit... Art.nr. 305-V Jordankare... Art.nr. 306 Träskruv... Art.nr Betongskruv... Art.nr

3 Stolpar (Mellanstolpar, slutstolpar, hörnstolpar och T-stolpar) Stolparna är 70x70x1,5mm (45mm mellanrum mellan hålen) Rek. Max cc 1,8m mellan stolparna. För montering på altandäck/terrass så används stolpfot. (1) För montering i marken/trädgården finns två alternativ, plint eller jordankare. Skruva fast stolpfoten på plinten alt. jordankaret. (1) (rek. maxhöjd vid användning av jordankare är 120 cm) Till stolpfoten används 4st fransk träskruv alt. betongskruv. Trä stolpen över stolpfoten och knacka ner den till botten. Vid montering på tex. en smal mur eller nära en kant där man ser en risk för flisor eller sprickbildning, använd då det skruvhål som är centrerat inne i stolpfoten. (1 special) 1. Reglar Träreglarna ska vara 45x45mm (Standardregel i bygghandeln) Använd tryckta reglar alternativt lasera obehandlade reglar. Vik ner flikarna på stolpen och skruva fast träregeln underifrån med hjälp av skruvdragare. Börja med den översta regeln och jobba nedåt. (2) När du kommer till den nedersta regeln blir det för trångt med skruvdragaren, använd då en kort skruvmejsel. (3) 1. special Forts. på nästa sida

4 Forts. från föregående sida Hörn 90grader: Använd hörnstolpe. (4) Lösning vid hörn som inte är 90grader (ej rätvinkliga): 45graders hörn. (5) Höjdskillnader Vid höjdskillnad kan reglarna lutas ca (6) Ett annat alternativ vid höjdskillnader är att trappa staketet. (7) 4. Hörnstolpe 5. Mellanstolpe Vid svag höjdskillnad kan reglarna lutas ca Ex. på trappning. Forts. på nästa sida

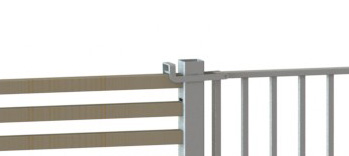

5 Forts. från föregående sida Metallgrind Grinden levereras med grindstolpe, gångjärn och låsregel. Sätt grinden mot gångjärnen i stolpen. (8) Trä i sprinten genom gångjärnen. Montera på låsregeln. (9) Låsregeln träs sedan enkelt över stolpen. (10) Trä-/Metallgrind Grinden levereras med grindstolpar, gångjärn, skruv, bult och låsregel. Börja med att montera gångjärnen på en av grindstolparna och den slutstolpen du har tänkt ha grinden på. Lägg gångjärnen på stolparna och markera hålen med en penna. Hålen får inte kollidera med reglarna. Skruva fast gångjärnen med bif. plåtskruv. (11) Kapa reglarna till önskad bredd, Rek. maxbredd 120cm (12). Trä i reglarna i grindstolparna, kontrollmät så att diagonalerna är lika. Skruva därefter fast reglarna från yttersidan på grindstolpen. (13) Borra hål i grindstolpen, montera därefter låsregeln på grindstolpen. Grinden är nu klar att hakas på. (14)
