Gunnebostängsel & grindar. för idrottsplatser & bollplaner
|
|
- Rebecka Henriksson
- för 8 år sedan
- Visningar:
Transkript
1 Gunnebostängsel & grindar för idrottsplatser & bollplaner

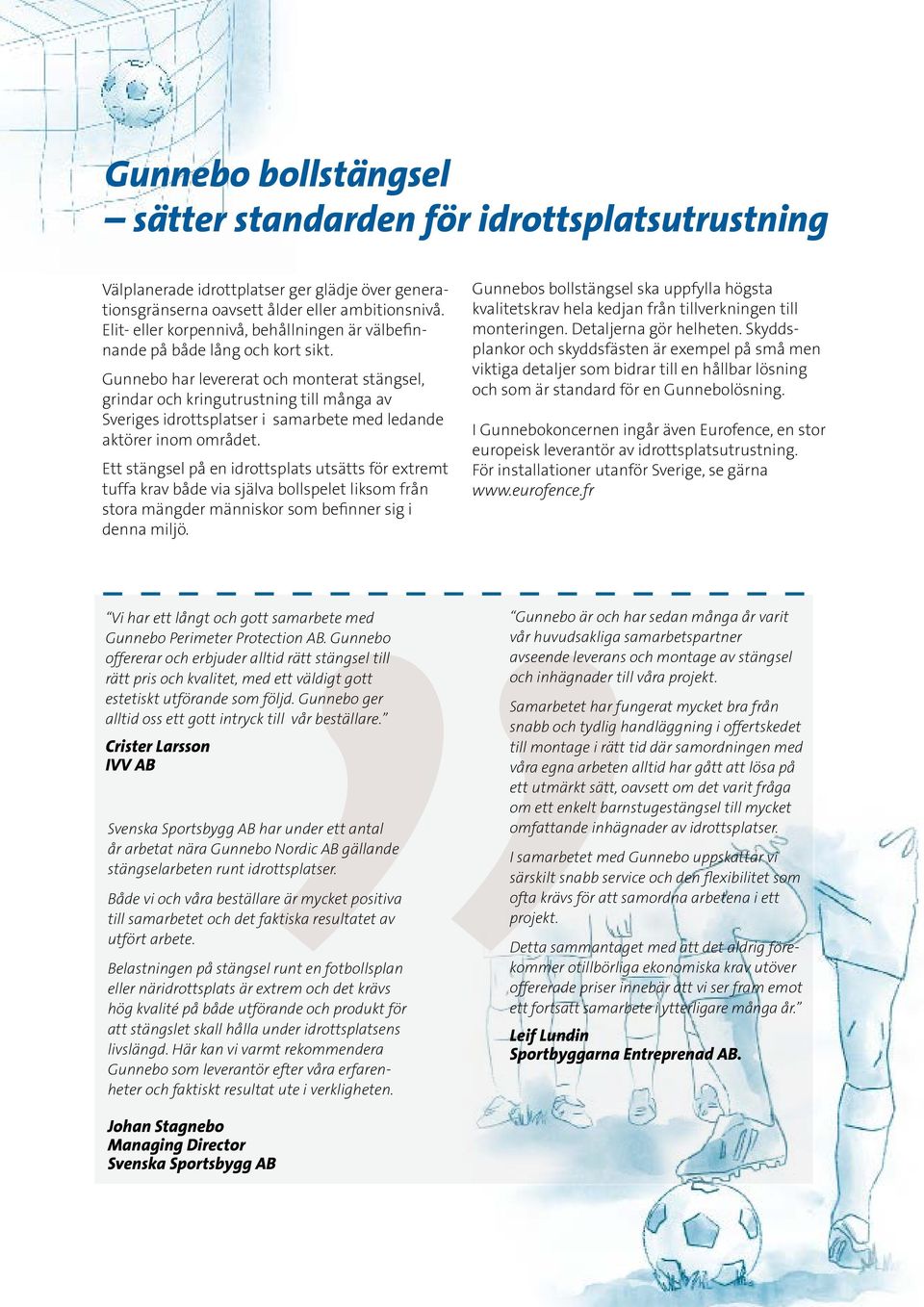

2 Gunnebo bollstängsel sätter standarden för idrottsplatsutrustning Välplanerade idrottplatser ger glädje över generationsgränserna oavsett ålder eller ambitionsnivå. Elit- eller korpennivå, behållningen är välbefinnande på både lång och kort sikt. Gunnebo har levererat och monterat stängsel, grindar och kringutrustning till många av Sveriges idrottsplatser i samarbete med ledande aktörer inom området. Ett stängsel på en idrottsplats utsätts för extremt tuffa krav både via själva bollspelet liksom från stora mängder människor som befinner sig i denna miljö. Gunnebos bollstängsel ska uppfylla högsta kvalitetskrav hela kedjan från tillverkningen till monteringen. Detaljerna gör helheten. Skyddsplankor och skyddsfästen är exempel på små men viktiga detaljer som bidrar till en hållbar lösning och som är standard för en Gunnebolösning. I Gunnebokoncernen ingår även Eurofence, en stor europeisk leverantör av idrottsplatsutrustning. För installationer utanför Sverige, se gärna Vi har ett långt och gott samarbete med Gunnebo Perimeter Protection AB. Gunnebo offererar och erbjuder alltid rätt stängsel till rätt pris och kvalitet, med ett väldigt gott estetiskt utförande som följd. Gunnebo ger alltid oss ett gott intryck till vår beställare. Crister Larsson IVV AB Svenska Sportsbygg AB har under ett antal år arbetat nära Gunnebo Nordic AB gällande stängselarbeten runt idrottsplatser. Både vi och våra beställare är mycket positiva till samarbetet och det faktiska resultatet av utfört arbete. Belastningen på stängsel runt en fotbollsplan eller näridrottsplats är extrem och det krävs hög kvalité på både utförande och produkt för att stängslet skall hålla under idrottsplatsens livslängd. Här kan vi varmt rekommendera Gunnebo som leverantör efter våra erfarenheter och faktiskt resultat ute i verkligheten. Gunnebo är och har sedan många år varit vår huvudsakliga samarbetspartner avseende leverans och montage av stängsel och inhägnader till våra projekt. Samarbetet har fungerat mycket bra från snabb och tydlig handläggning i offertskedet till montage i rätt tid där samordningen med våra egna arbeten alltid har gått att lösa på ett utmärkt sätt, oavsett om det varit fråga om ett enkelt barnstugestängsel till mycket omfattande inhägnader av idrottsplatser. I samarbetet med Gunnebo uppskattar vi särskilt snabb service och den flexibilitet som ofta krävs för att samordna arbetena i ett projekt. Detta sammantaget med att det aldrig förekommer otillbörliga ekonomiska krav utöver offererade priser innebär att vi ser fram emot ett fortsatt samarbete i ytterligare många år. Leif Lundin Sportbyggarna Entreprenad AB. Johan Stagnebo Managing Director Svenska Sportsbygg AB

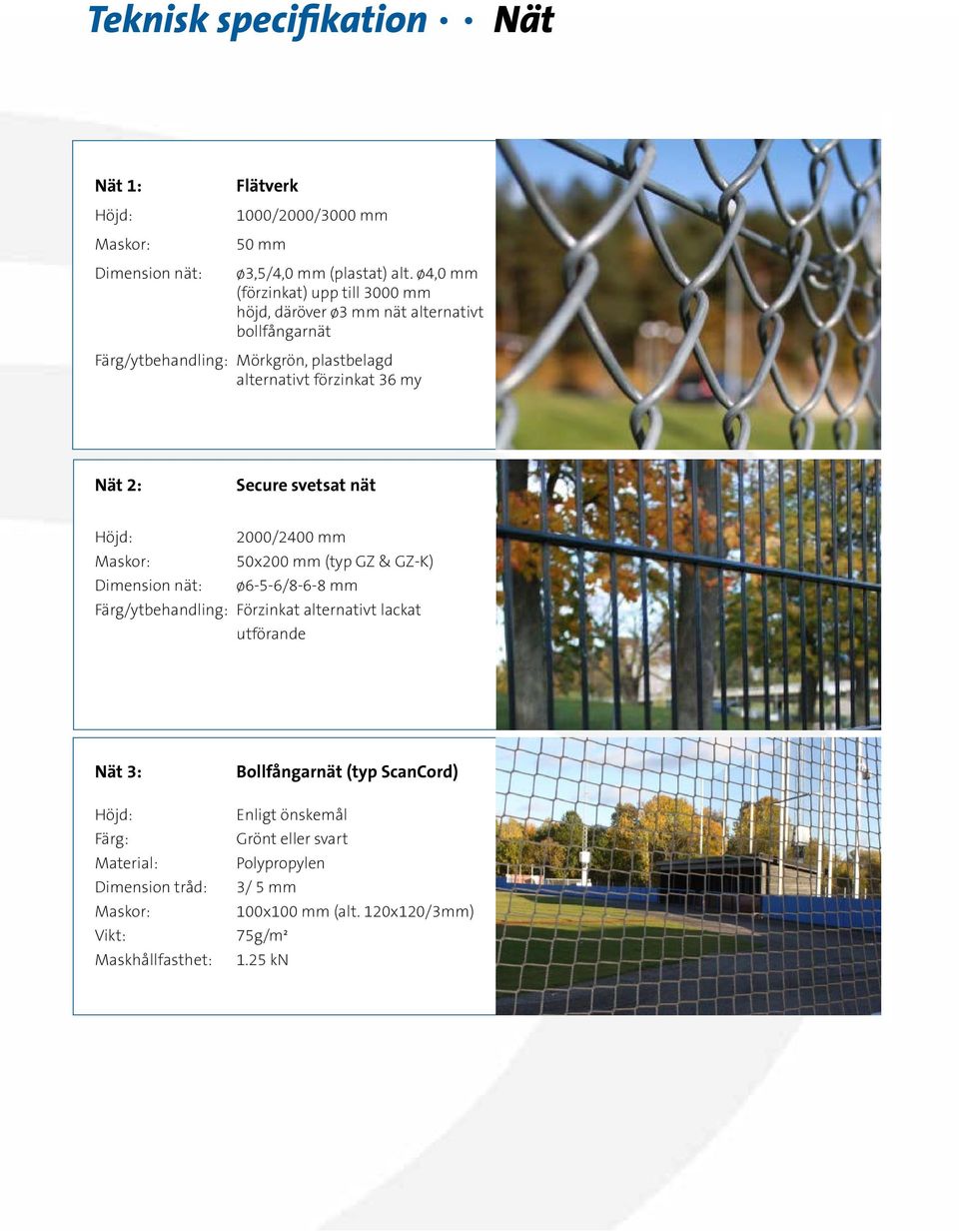

3 Teknisk specifikation Nät Nät 1: Maskor: Dimension nät: Flätverk 1000/2000/3000 mm 50 mm ø3,5/4,0 mm (plastat) alt. ø4,0 mm (förzinkat) upp till 3000 mm höjd, däröver ø3 mm nät alternativt bollfångarnät Mörkgrön, plastbelagd alternativt förzinkat 36 my Nät 2: Secure svetsat nät 2000/2400 mm Maskor: 50x200 mm (typ GZ & GZ-K) Dimension nät: ø6-5-6/8-6-8 mm Förzinkat alternativt lackat utförande Nät 3: Färg: Material: Dimension tråd: Maskor: Vikt: Maskhållfasthet: Bollfångarnät (typ ScanCord) Enligt önskemål Grönt eller svart Polypropylen 3/ 5 mm 100x100 mm (alt. 120x120/3mm) 75g/m² 1.25 kn

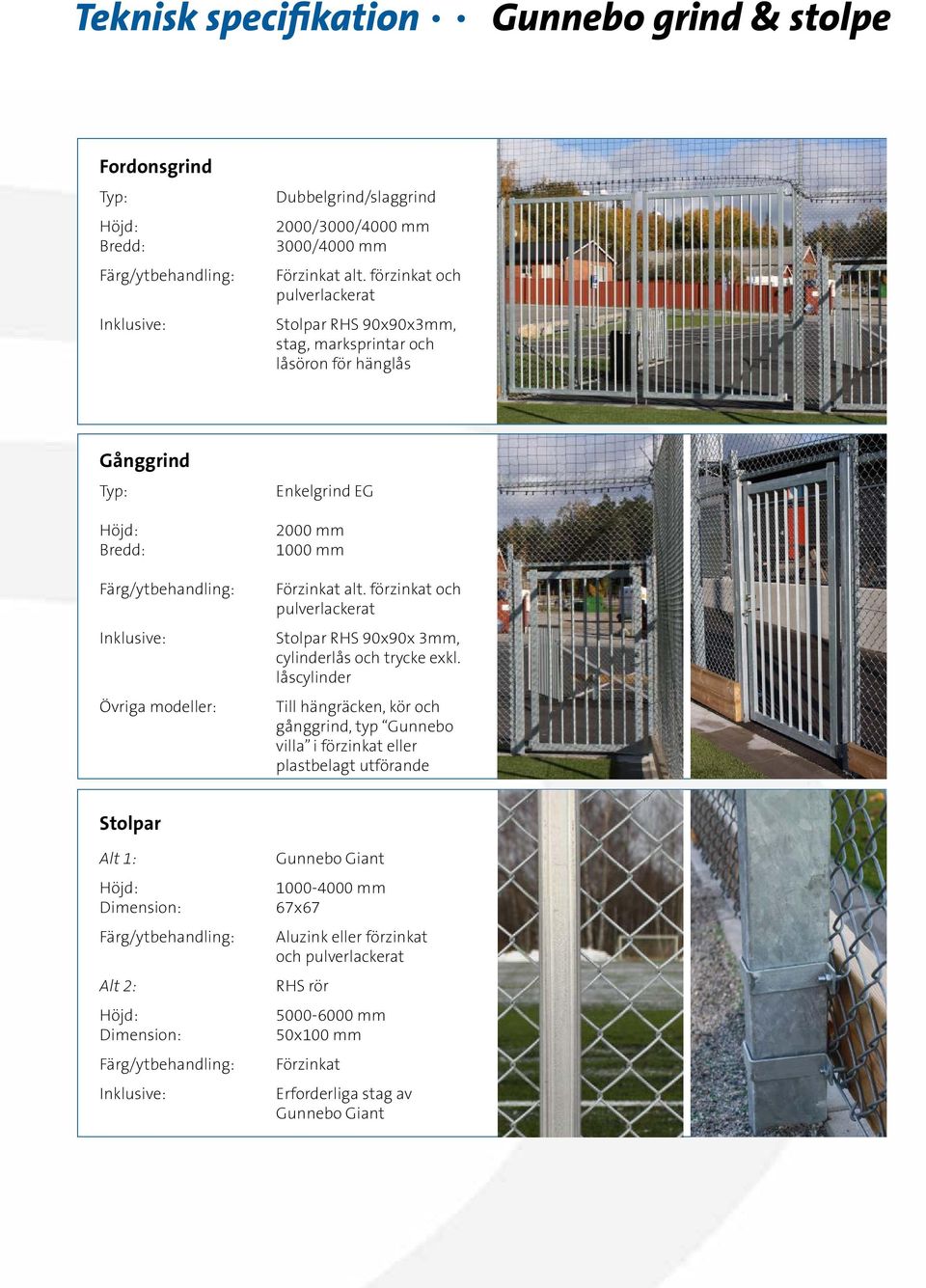

4 Teknisk specifikation Gunnebo grind & stolpe Fordonsgrind Bredd: Inklusive: Dubbelgrind/slaggrind 2000/3000/4000 mm 3000/4000 mm Förzinkat alt. förzinkat och pulverlackerat Stolpar RHS 90x90x3mm, stag, marksprintar och låsöron för hänglås Gånggrind Bredd: Inklusive: Övriga modeller: Enkelgrind EG 2000 mm 1000 mm Förzinkat alt. förzinkat och pulverlackerat Stolpar RHS 90x90x 3mm, cylinderlås och trycke exkl. låscylinder Till hängräcken, kör och gånggrind, typ Gunnebo villa i förzinkat eller plastbelagt utförande Stolpar Alt 1: Alt 2: Inklusive: Gunnebo Giant mm 67x67 Aluzink eller förzinkat och pulverlackerat RHS rör mm 50x100 mm Förzinkat Erforderliga stag av Gunnebo Giant
5 Teknisk specifikation Hängräcke, Gångfålla, Bollglugg och Skyddsplanka Hängräcken Stolpavstånd: Inklusive: Rörräcke av Gunnebo Giant stolpar, nätfyllt utförande 67 mm c/c 2000 mm Liggare 38 mm Gångfålla Rörbågar Anpassat efter regler gällande rörelsehinder Förzinkad Skyddsplanka & fäste skyddsplanka Planka av tryckimpregnerat trä 45x170 mm Bollglugg Ytbehandling: Tillval: Ramverk av rör 60x60 mm rör, öppning 600x800 mm, tröskel 300 mm över markytan Förzinkat alternativt lackat Bollgluggar kan levereras med låsbara grindar

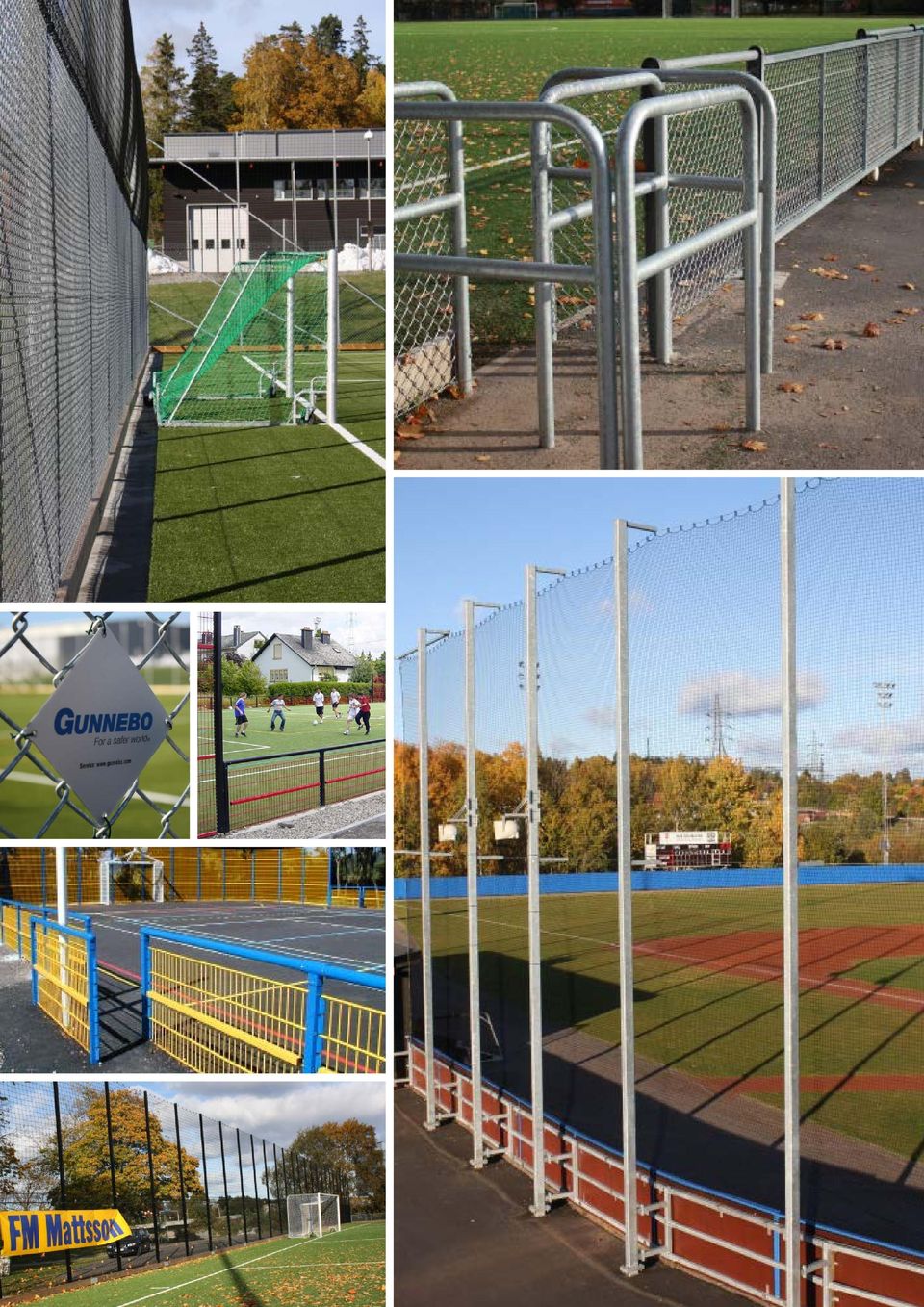

6

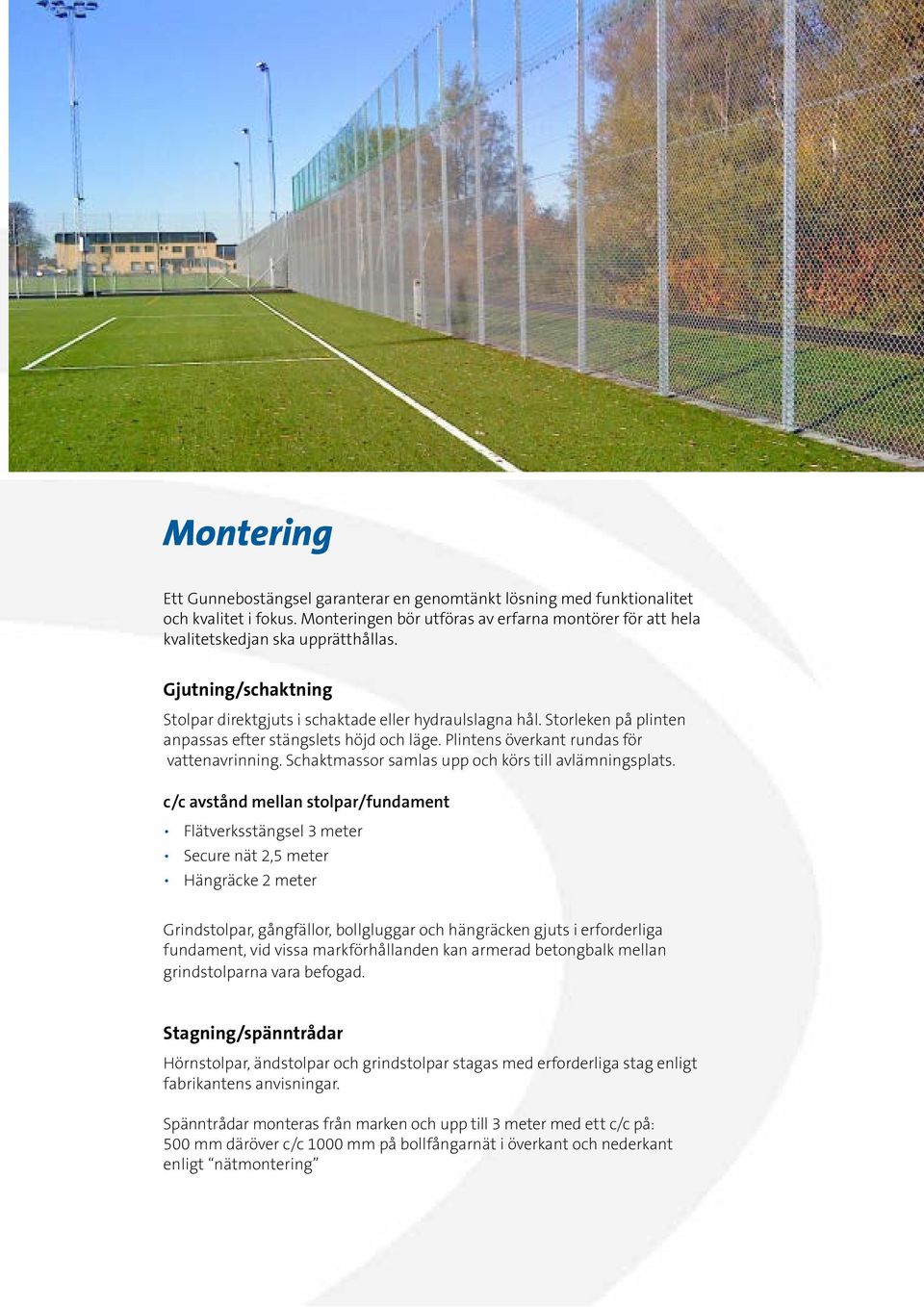

7 Montering Ett Gunnebostängsel garanterar en genomtänkt lösning med funktionalitet och kvalitet i fokus. Monteringen bör utföras av erfarna montörer för att hela kvalitetskedjan ska upprätthållas. Gjutning/schaktning Stolpar direktgjuts i schaktade eller hydraulslagna hål. Storleken på plinten anpassas efter stängslets höjd och läge. Plintens överkant rundas för vattenavrinning. Schaktmassor samlas upp och körs till avlämningsplats. c/c avstånd mellan stolpar/fundament Flätverksstängsel 3 meter Secure nät 2,5 meter Hängräcke 2 meter Grindstolpar, gångfällor, bollgluggar och hängräcken gjuts i erforderliga fundament, vid vissa markförhållanden kan armerad betongbalk mellan grindstolparna vara befogad. Stagning/spänntrådar Hörnstolpar, ändstolpar och grindstolpar stagas med erforderliga stag enligt fabrikantens anvisningar. Spänntrådar monteras från marken och upp till 3 meter med ett c/c på: 500 mm däröver c/c 1000 mm på bollfångarnät i överkant och nederkant enligt nätmontering

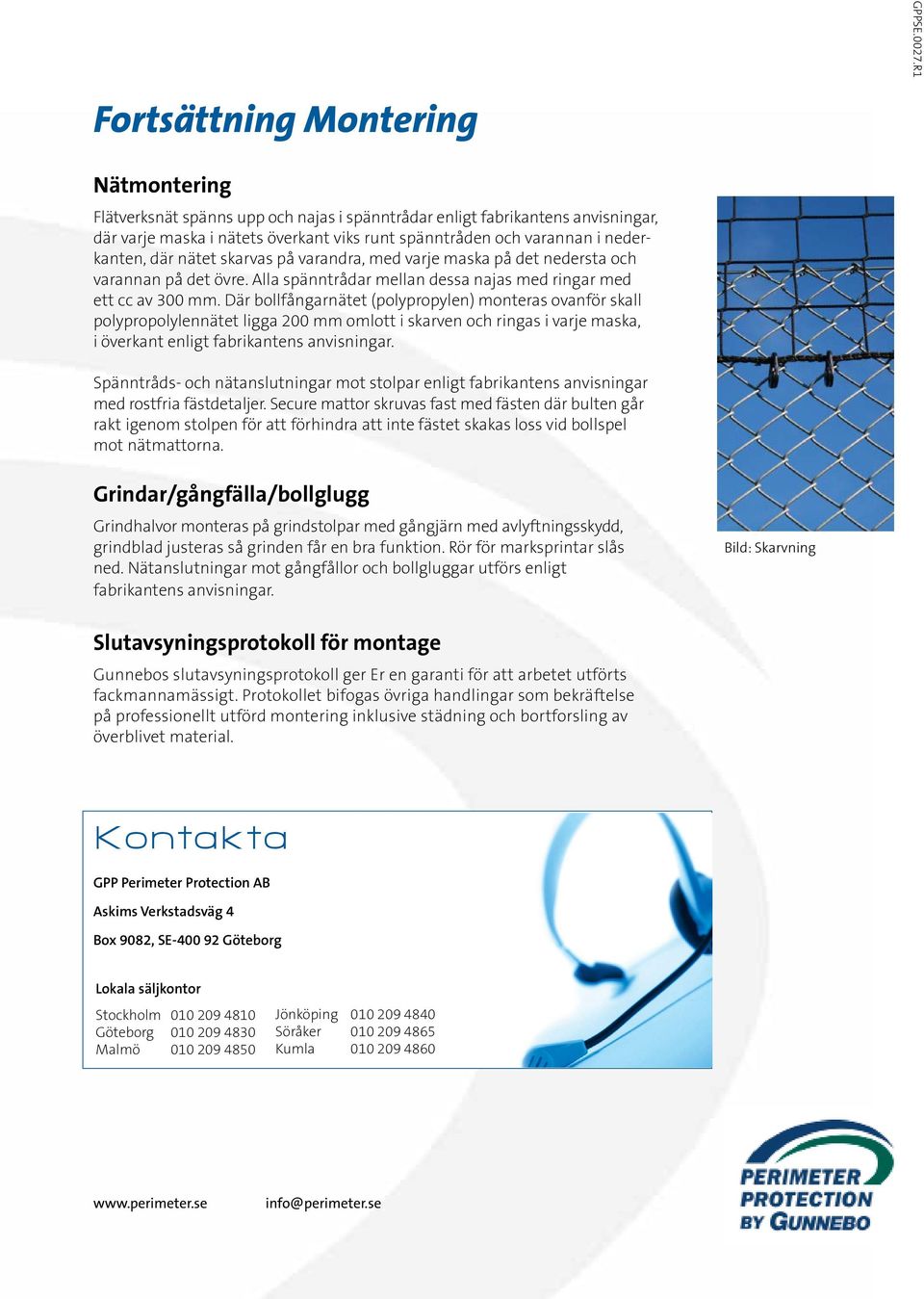

8 Fortsättning Montering GPPSE.0027.R1 Nätmontering Flätverksnät spänns upp och najas i spänntrådar enligt fabrikantens anvisningar, där varje maska i nätets överkant viks runt spänntråden och varannan i nederkanten, där nätet skarvas på varandra, med varje maska på det nedersta och varannan på det övre. Alla spänntrådar mellan dessa najas med ringar med ett cc av 300 mm. Där bollfångarnätet (polypropylen) monteras ovanför skall polypropolylennätet ligga 200 mm omlott i skarven och ringas i varje maska, i överkant enligt fabrikantens anvisningar. Spänntråds- och nätanslutningar mot stolpar enligt fabrikantens anvisningar med rostfria fästdetaljer. Secure mattor skruvas fast med fästen där bulten går rakt igenom stolpen för att förhindra att inte fästet skakas loss vid bollspel mot nätmattorna. Grindar/gångfälla/bollglugg Grindhalvor monteras på grindstolpar med gångjärn med avlyftningsskydd, grindblad justeras så grinden får en bra funktion. Rör för marksprintar slås ned. Nätanslutningar mot gångfållor och bollgluggar utförs enligt fabrikantens anvisningar. Bild: Skarvning Slutavsyningsprotokoll för montage Gunnebos slutavsyningsprotokoll ger Er en garanti för att arbetet utförts fackmannamässigt. Protokollet bifogas övriga handlingar som bekräftelse på professionellt utförd montering inklusive städning och bortforsling av överblivet material. Kontakta GPP Perimeter Protection AB Askims Verkstadsväg 4 Box 9082, SE Göteborg Lokala säljkontor Stockholm Göteborg Malmö Jönköping Söråker Kumla info@perimeter.se
