1 LUCKOR Gyproc Inspektionsluckor Komplett sortiment av Stål- och Gipsluckor

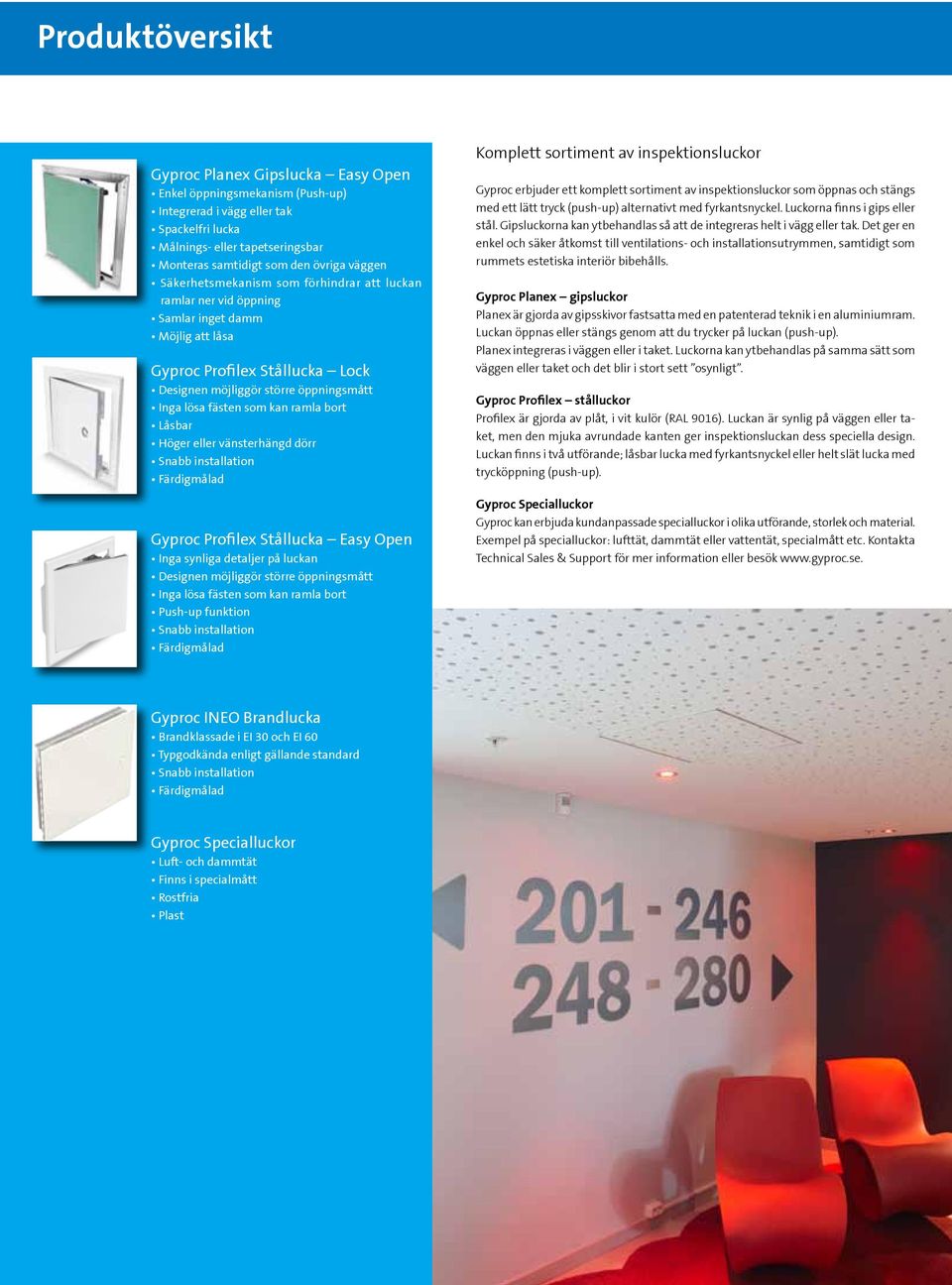

2 Produktöversikt Gyproc Planex Gipslucka Easy Open Enkel öppningsmekanism (Push-up) Integrerad i vägg eller tak Spackelfri lucka Målnings- eller tapetseringsbar Monteras samtidigt som den övriga väggen Säkerhetsmekanism som förhindrar att luckan ramlar ner vid öppning Samlar inget damm Möjlig att låsa Gyproc Profilex Stållucka Lock Designen möjliggör större öppningsmått Inga lösa fästen som kan ramla bort Låsbar Höger eller vänsterhängd dörr Snabb installation Färdigmålad Gyproc Profilex Stållucka Easy Open Inga synliga detaljer på luckan Designen möjliggör större öppningsmått Inga lösa fästen som kan ramla bort Push-up funktion Snabb installation Färdigmålad Komplett sortiment av inspektionsluckor Gyproc erbjuder ett komplett sortiment av inspektionsluckor som öppnas och stängs med ett lätt tryck (push-up) alternativt med fyrkantsnyckel. Luckorna finns i gips eller stål. Gipsluckorna kan ytbehandlas så att de integreras helt i vägg eller tak. Det ger en enkel och säker åtkomst till ventilations- och installationsutrymmen, samtidigt som rummets estetiska interiör bibehålls. Gyproc Planex gipsluckor Planex är gjorda av gipsskivor fastsatta med en patenterad teknik i en aluminiumram. Luckan öppnas eller stängs genom att du trycker på luckan (push-up). Planex integreras i väggen eller i taket. Luckorna kan ytbehandlas på samma sätt som väggen eller taket och det blir i stort sett osynligt. Gyproc Profilex stålluckor Profilex är gjorda av plåt, i vit kulör (RAL 9016). Luckan är synlig på väggen eller taket, men den mjuka avrundade kanten ger inspektionsluckan dess speciella design. Luckan finns i två utförande; låsbar lucka med fyrkantsnyckel eller helt slät lucka med trycköppning (push-up). Gyproc Specialluckor Gyproc kan erbjuda kundanpassade specialluckor i olika utförande, storlek och material. Exempel på specialluckor: lufttät, dammtät eller vattentät, specialmått etc. Kontakta Technical Sales & Support för mer information eller besök Gyproc INEO Brandlucka Brandklassade i EI 30 och EI 60 Typgodkända enligt gällande standard Snabb installation Färdigmålad Gyproc Specialluckor Luft- och dammtät Finns i specialmått Rostfria Plast

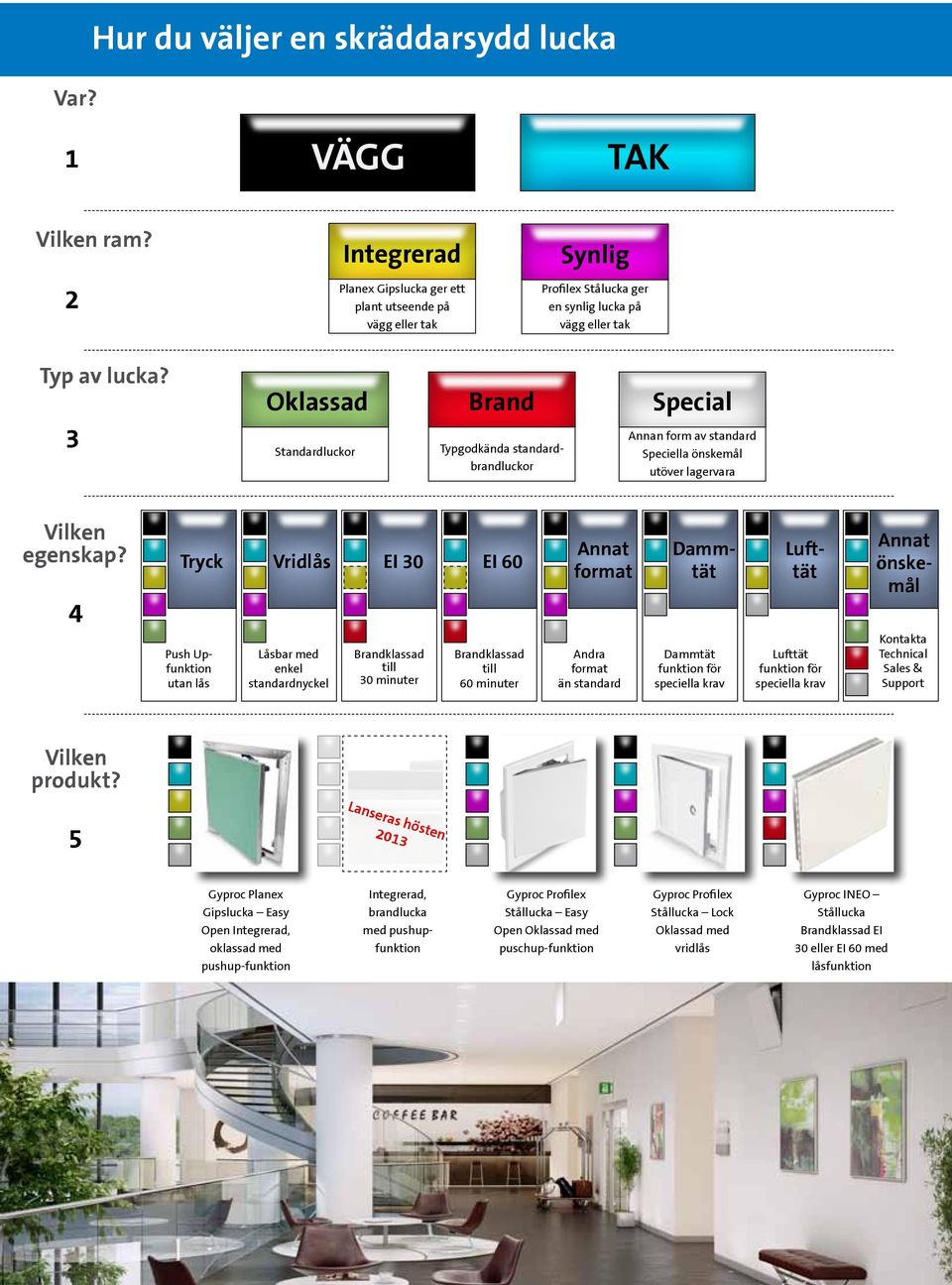

3 Var? Hur du väljer en skräddarsydd lucka 1 VÄGG TAK Vilken ram? 2 Integrerad Planex Gipslucka ger ett plant utseende på vägg eller tak Synlig Profilex Stålucka ger en synlig lucka på vägg eller tak Typ av lucka? Oklassad Brand Special 3 Standardluckor Typgodkända standardbrandluckor Annan form av standard Speciella önskemål utöver lagervara Vilken egenskap? 4 Tryck Vridlås EI 30 EI 60 Annat format Dammtät Lufttät Annat önskemål Push Upfunktion utan lås Låsbar med enkel standardnyckel Brandklassad till 30 minuter Brandklassad till 60 minuter Andra format än standard Dammtät funktion för speciella krav Lufttät funktion för speciella krav Kontakta Technical Sales & Support Vilken produkt? 5 Lanseras hösten 2013 Gyproc Planex Integrerad, Gyproc Profilex Gyproc Profilex Gyproc INEO Gipslucka Easy brandlucka Stållucka Easy Stållucka Lock Stållucka Open Integrerad, med pushup- Open Oklassad med Oklassad med Brandklassad EI oklassad med funktion puschup-funktion vridlås 30 eller EI 60 med pushup-funktion låsfunktion

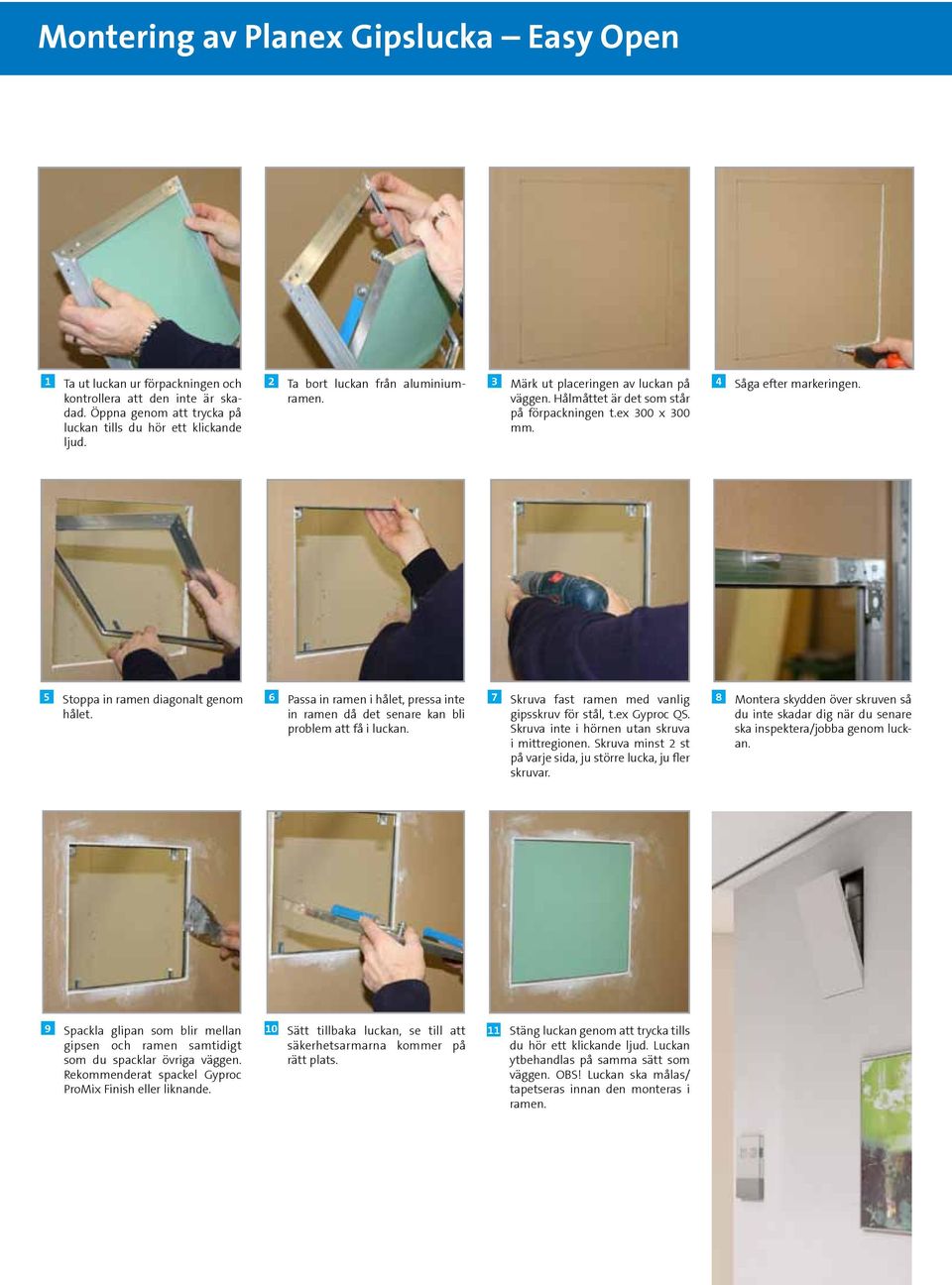

4 Montering av Planex Gipslucka Easy Open 1 Ta ut luckan ur förpackningen och kontrollera att den inte är skadad. Öppna genom att trycka på luckan tills du hör ett klickande ljud. 2 Ta bort luckan från aluminium 3 Märk ut placeringen av luckan på väggen. Hålmåttet är det som står på förpackningen t.ex 300 x 300 mm. 4 Såga efter markeringen. 5 Stoppa in ramen diagonalt genom hålet. 6 Passa in ramen i hålet, pressa inte in ramen då det senare kan bli problem att få i luckan. 7 Skruva fast ramen med vanlig gipsskruv för stål, t.ex Gyproc QS. Skruva inte i hörnen utan skruva i mittregionen. Skruva minst 2 st på varje sida, ju större lucka, ju fler skruvar. 8 Montera skydden över skruven så du inte skadar dig när du senare ska inspektera/jobba genom luckan. 9 Spackla glipan som blir mellan gipsen och ramen samtidigt som du spacklar övriga väggen. Rekommenderat spackel Gyproc ProMix Finish eller liknande. 10 Sätt tillbaka luckan, se till att säkerhetsarmarna kommer på rätt plats. 11 Stäng luckan genom att trycka tills du hör ett klickande ljud. Luckan ytbehandlas på samma sätt som väggen. OBS! Luckan ska målas/ tapetseras innan den monteras i

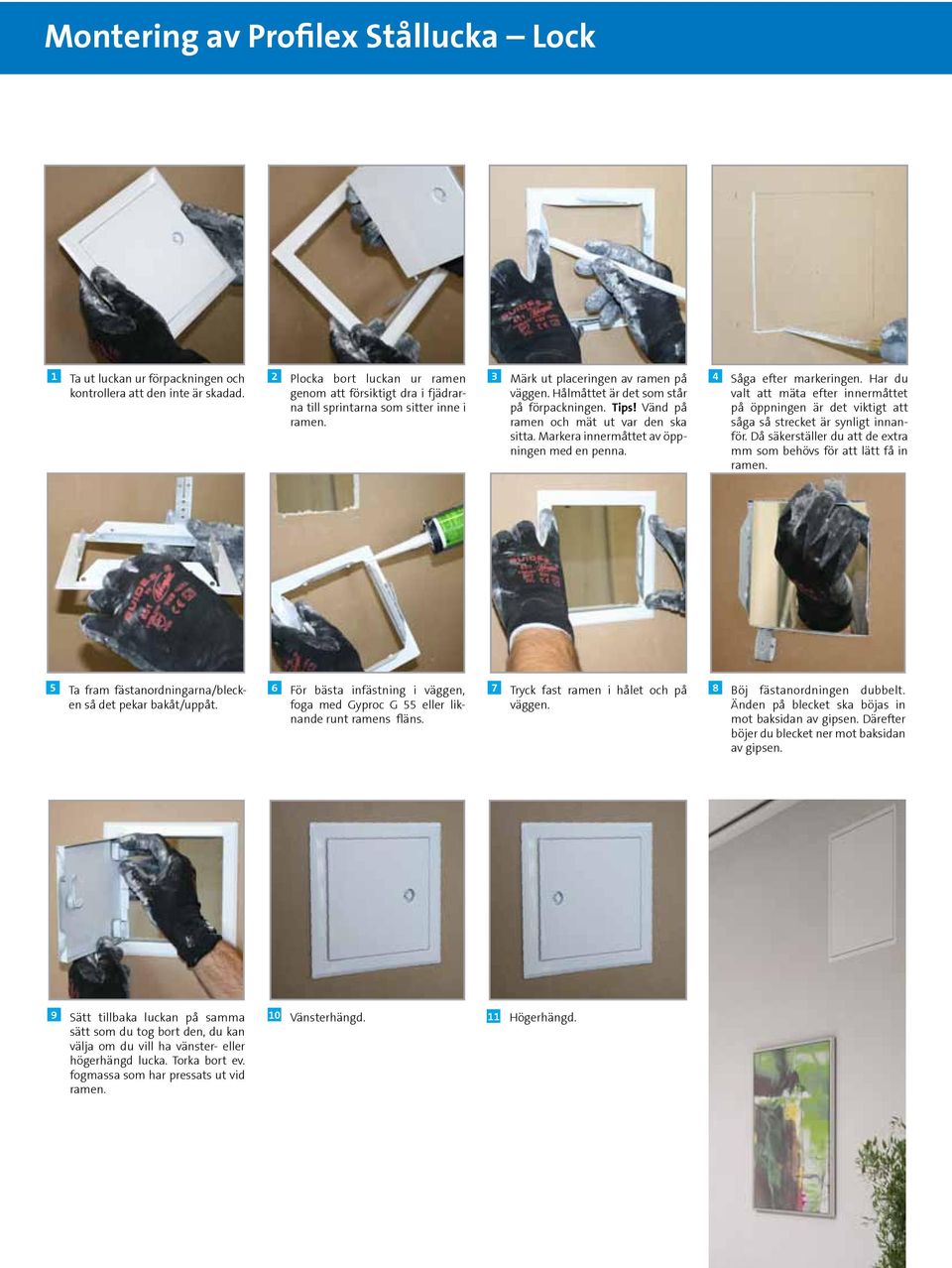

5 Montering av Profilex Stållucka Lock 1 Ta ut luckan ur förpackningen och kontrollera att den inte är skadad. 2 Plocka bort luckan ur ramen genom att försiktigt dra i fjädrarna till sprintarna som sitter inne i 3 Märk ut placeringen av ramen på väggen. Hålmåttet är det som står på förpackningen. Tips! Vänd på ramen och mät ut var den ska sitta. Markera innermåttet av öppningen med en penna. 4 Såga efter markeringen. Har du valt att mäta efter innermåttet på öppningen är det viktigt att såga så strecket är synligt innanför. Då säkerställer du att de extra mm som behövs för att lätt få in 5 Ta fram fästanordningarna/blecken så det pekar bakåt/uppåt. 6 För bästa infästning i väggen, foga med Gyproc G 55 eller liknande runt ramens fläns. 7 Tryck fast ramen i hålet och på väggen. 8 Böj fästanordningen dubbelt. Änden på blecket ska böjas in mot baksidan av gipsen. Därefter böjer du blecket ner mot baksidan av gipsen. 9 Sätt tillbaka luckan på samma sätt som du tog bort den, du kan välja om du vill ha vänster- eller högerhängd lucka. Torka bort ev. fogmassa som har pressats ut vid 10 Vänsterhängd. 11 Högerhängd.

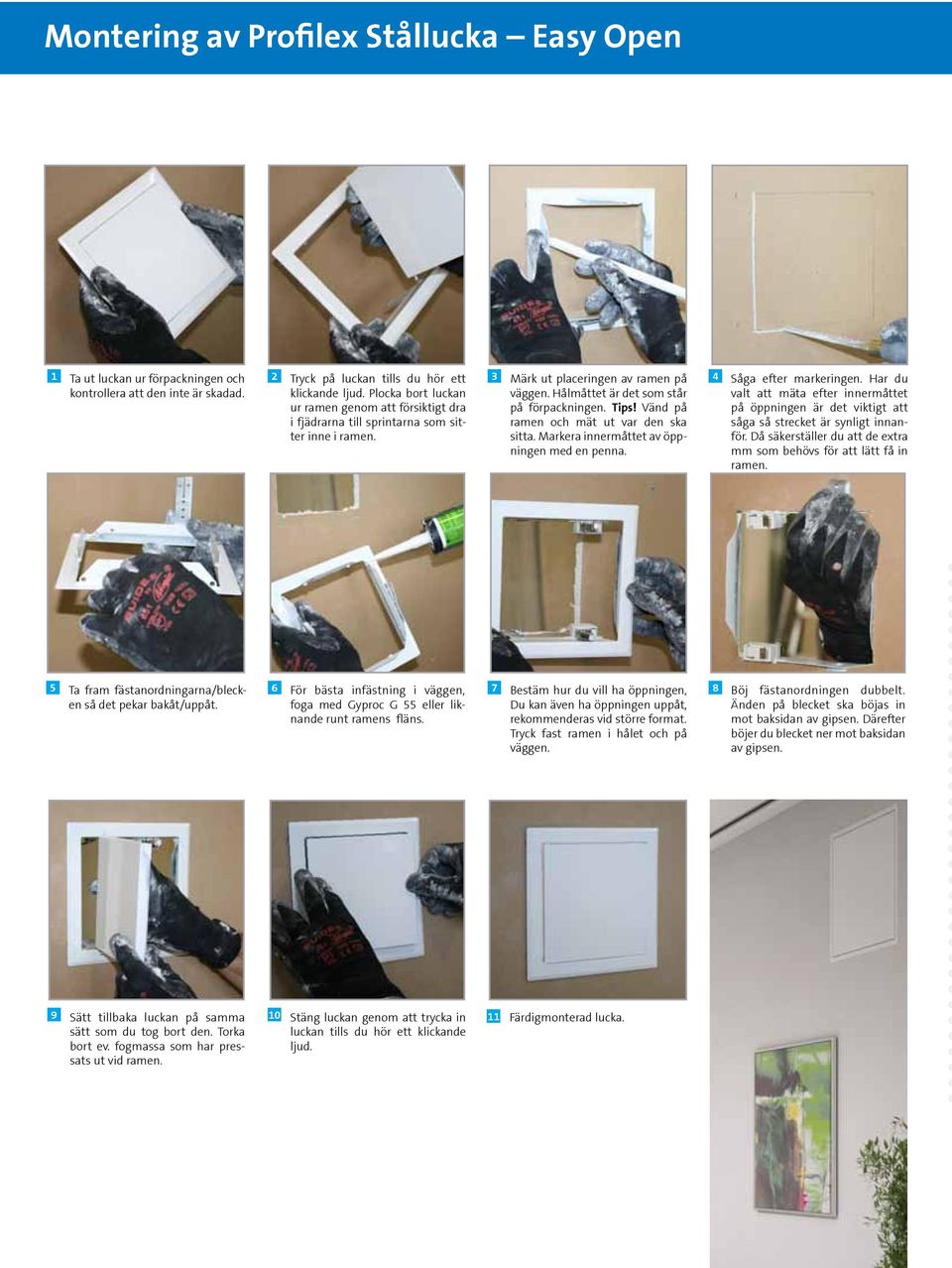

6 Montering av Profilex Stållucka Easy Open 1 Ta ut luckan ur förpackningen och kontrollera att den inte är skadad. 2 Tryck på luckan tills du hör ett klickande ljud. Plocka bort luckan ur ramen genom att försiktigt dra i fjädrarna till sprintarna som sitter inne i 3 Märk ut placeringen av ramen på väggen. Hålmåttet är det som står på förpackningen. Tips! Vänd på ramen och mät ut var den ska sitta. Markera innermåttet av öppningen med en penna. 4 Såga efter markeringen. Har du valt att mäta efter innermåttet på öppningen är det viktigt att såga så strecket är synligt innanför. Då säkerställer du att de extra mm som behövs för att lätt få in 5 Ta fram fästanordningarna/blecken så det pekar bakåt/uppåt. 6 För bästa infästning i väggen, foga med Gyproc G 55 eller liknande runt ramens fläns. 7 Bestäm hur du vill ha öppningen, Du kan även ha öppningen uppåt, rekommenderas vid större format. Tryck fast ramen i hålet och på väggen. 8 Böj fästanordningen dubbelt. Änden på blecket ska böjas in mot baksidan av gipsen. Därefter böjer du blecket ner mot baksidan av gipsen. 9 Sätt tillbaka luckan på samma sätt som du tog bort den. Torka bort ev. fogmassa som har pressats ut vid 10 Stäng luckan genom att trycka in luckan tills du hör ett klickande ljud. 11 Färdigmonterad lucka.

7 Montering av INEO-lucka 1 Ta ut luckan ur förpackningen och kontrollera att den inte är skadad. Botten av kartongen kan användas som mall, skär efter perforeringen. 2 Rita efter mallen eller märk upp hålmått ex 300x300 mm. Det får max vara 3 mm mellan ramen och gipskanten. 3 Såga efter markeringen. 4 Hålet klart för montering. 5 Öppna luckan genom att vrida på låset 6 Tryck in luckan/ramen i hålet. 7 Slå fast de medföljande blecken. Alla bleck ska användas. 8 Stäng dörren. Mer information finns på 9 Lås dörren med en platt skruvmejsel. 10 Klart.

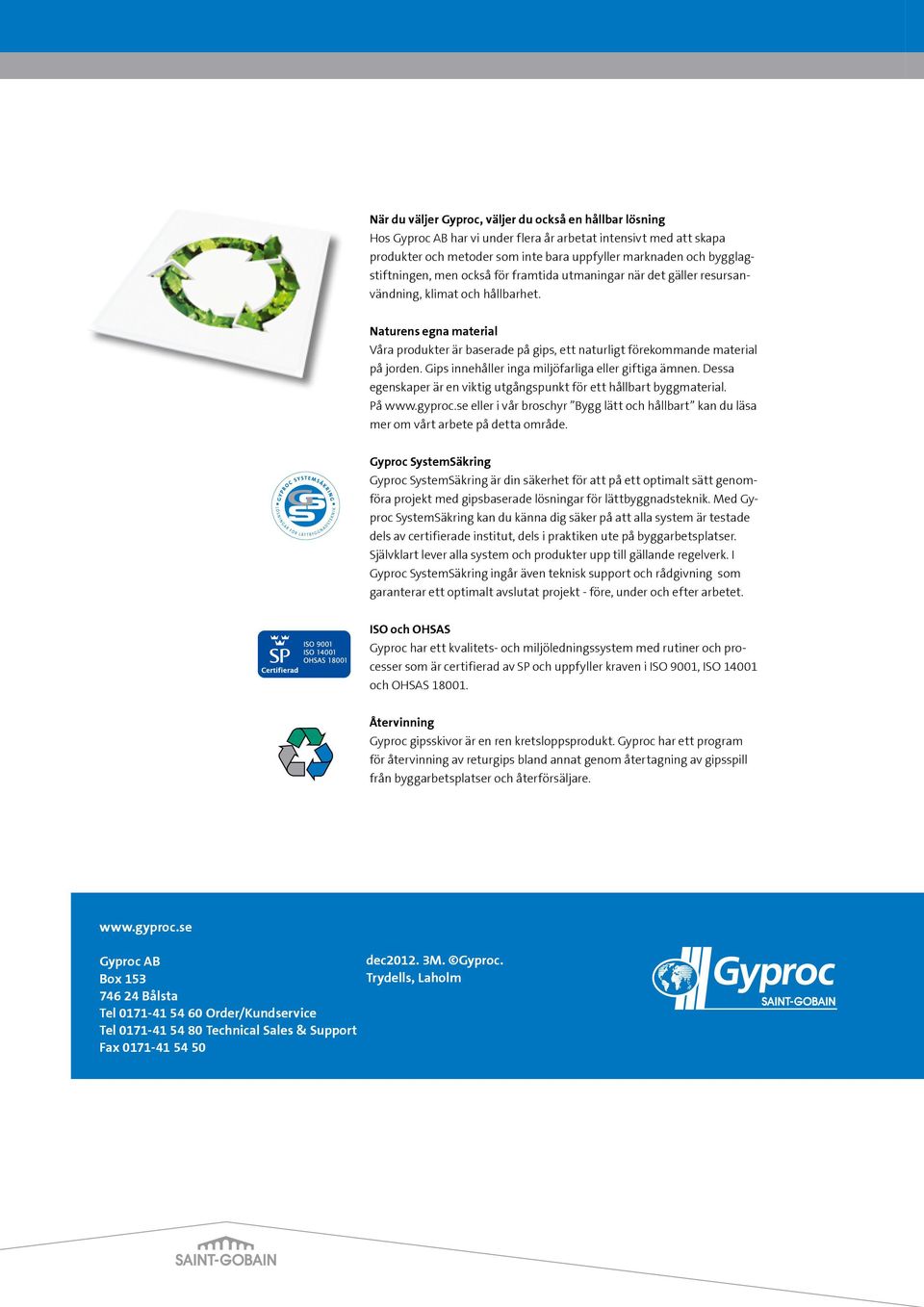

8 När du väljer Gyproc, väljer du också en hållbar lösning Hos Gyproc AB har vi under flera år arbetat intensivt med att skapa produkter och metoder som inte bara uppfyller marknaden och bygglagstiftningen, men också för framtida utmaningar när det gäller resursanvändning, klimat och hållbarhet. Naturens egna material Våra produkter är baserade på gips, ett naturligt förekommande material på jorden. Gips innehåller inga miljöfarliga eller giftiga ämnen. Dessa egenskaper är en viktig utgångspunkt för ett hållbart byggmaterial. På eller i vår broschyr Bygg lätt och hållbart kan du läsa mer om vårt arbete på detta område. Gyproc SystemSäkring Gyproc SystemSäkring är din säkerhet för att på ett optimalt sätt genomföra projekt med gipsbaserade lösningar för lättbyggnadsteknik. Med Gyproc SystemSäkring kan du känna dig säker på att alla system är testade dels av certifierade institut, dels i praktiken ute på byggarbetsplatser. Självklart lever alla system och produkter upp till gällande regelverk. I Gyproc SystemSäkring ingår även teknisk support och rådgivning som garanterar ett optimalt avslutat projekt - före, under och efter arbetet. ISO och OHSAS Gyproc har ett kvalitets- och miljöledningssystem med rutiner och processer som är certifierad av SP och uppfyller kraven i ISO 9001, ISO och OHSAS Återvinning Gyproc gipsskivor är en ren kretsloppsprodukt. Gyproc har ett program för återvinning av returgips bland annat genom återtagning av gipsspill från byggarbetsplatser och återförsäljare. Gyproc AB Box Bålsta Tel Order/Kundservice Tel Technical Sales & Support Fax dec M. Gyproc. Trydells, Laholm
