3 Systemet Gyproc Akustikvägg är en lösning som utnyttjar väggytan som en del av den ljudabsorberande ytan i en lokal. Konstruktionen erbjuder optimerad luftljudsisolering samtidigt som den tillgodoser höga krav på rumsakustik. Användning av väggabsorbenter är särskilt viktigt i rum med höga väggar. Gyproc Akustikvägg kan användas i alla lokaler, där det ställs höga krav på såväl ljudisolering som efterklangstider. Lösningarna kan användas i både nybyggnad, ombyggnad och renovering av byggnader. Med 1 15 % av den samlade absorptionsytan i rum placerad på väggar eller andra lodräta ytor uppnår du en klart förbättrad ljudabsorption i ett rum. De efterföljande lösningarna för akustiska väggar kan kombineras med en lång rad Gyptone mönster vilket ger en bred palett av designlösningar med stor visuell frihet. Valda exempel i detta material visar effekten vid användning av väggabsorbenter för utvalda rum. För ytterligare information och projektrådgivning, gå till vår webbplats eller ta kontakt med Gyproc Teknisk Support. 3

4 ger möjlighet till nyanserad reglering av efterklangstiden med hänsyn till den enskilda lokalens utformning och inredning. 4

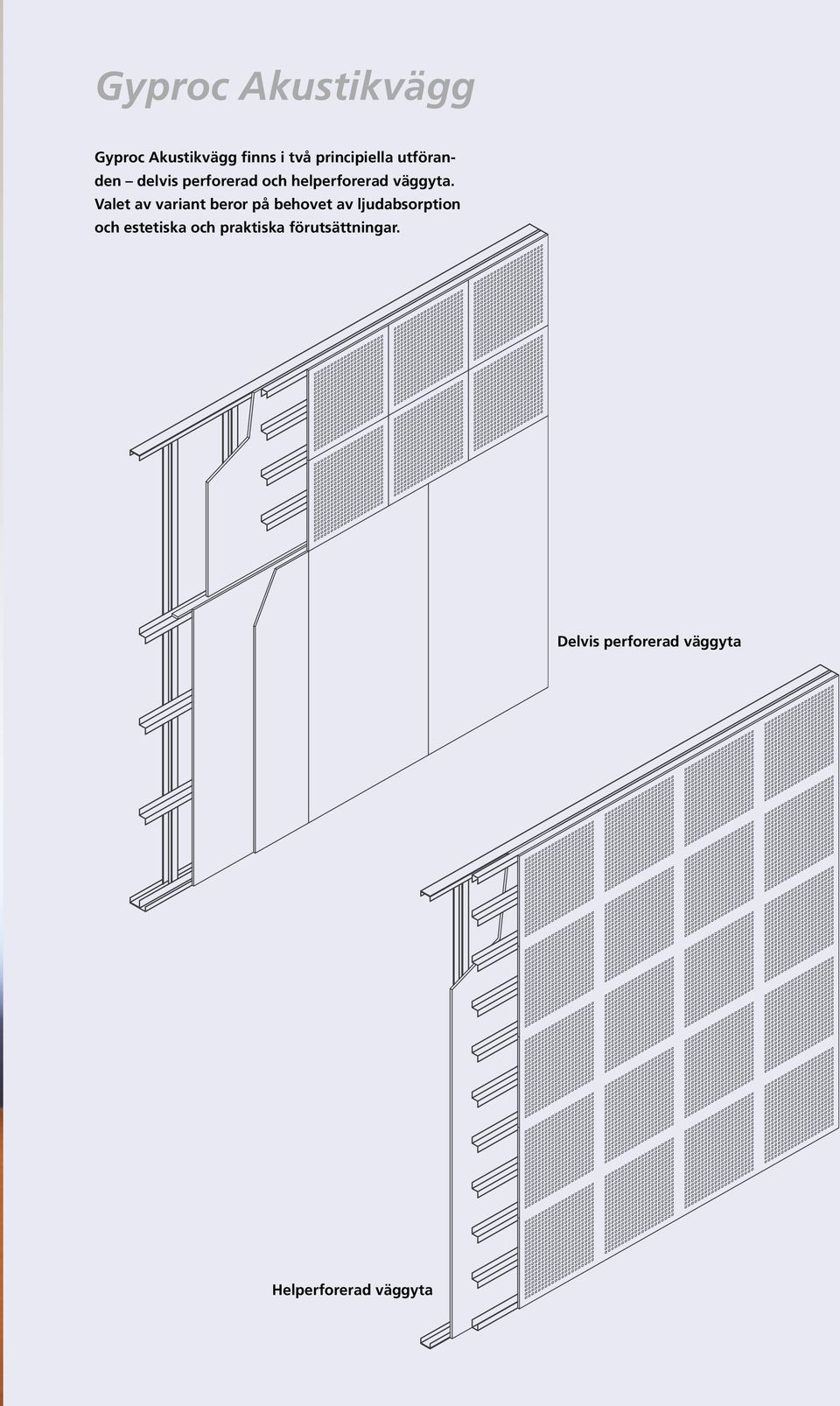

5 Gyproc Akustikvägg finns i två principiella utföranden delvis perforerad och helperforerad väggyta. Valet av variant beror på behovet av ljudabsorption och estetiska och praktiska förutsättningar. Delvis perforerad väggyta Helperforerad väggyta 5

6 Enkelsidig väggabsorbent, horisontellt snitt Övre väggyta Nedre väggyta Delvis perforerad väggyta Helperforerad väggyta 1 12,5 mm perforerad gipsskiva Gyptone 18% perforeringsgrad 2 Z-profil Gyproc AVZ 42, c 3 mm Klassificeringar Brandklass EI mm stenull 4 15,4 mm Gyproc GFE 15 PROTECT F Ergo 5 Regel Gyproc XR 7, c 45 mm 6 7 mm stenull 7 12,5 mm Gyproc GNE 13 Normal Ergo 8 Z-profil Gyproc AVZ 45, c 6 mm Ljudklass R w = 48 db (max 45% Gyptone av väggytan) R w = 44 db (1 % Gyptone) 6

7 Dubbelsidig väggabsorbent, horisontellt snitt Övre väggyta Nedre väggyta Delvis perforerad väggyta Helperforerad väggyta 1 12,5 mm perforerad gipsskiva Gyptone 18 % perforeringsgrad 2 Z-profil Gyproc AVZ 42, c 3 mm Klassificeringar Brandklass EI mm stenull 4 15,4 mm Gyproc GFE 15 PROTECT F Ergo 5 Regel Gyproc XR 7, c 45 mm 6 7 mm stenull 7 12,5 mm Gyproc GNE 13 Normal Ergo 8 Z-profil Gyproc AVZ 45, c 6 mm Ljudklass R w = 48 db (max 45% Gyptone av väggytan) R w = 44 db (1 % Gyptone) 7

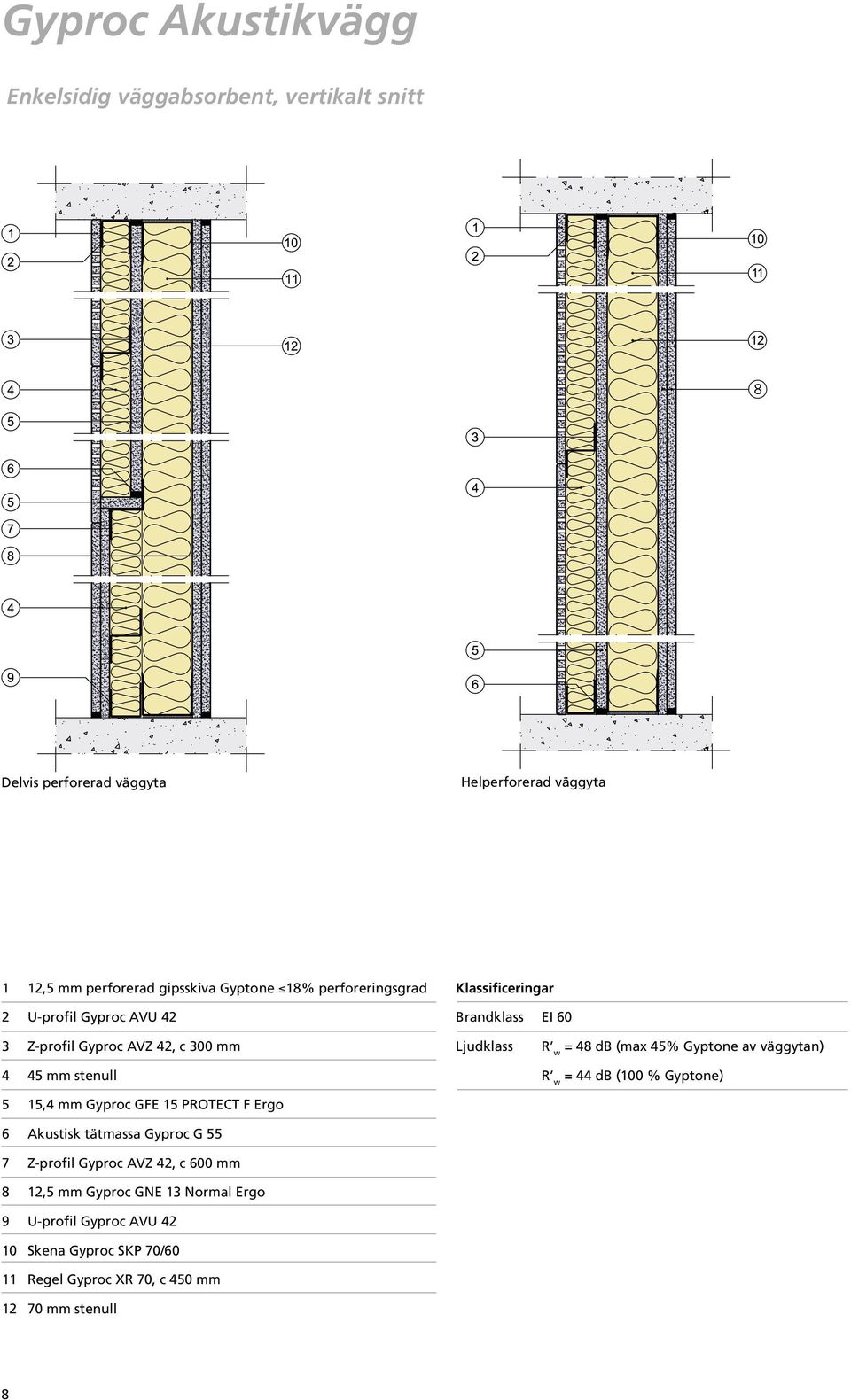

8 Enkelsidig väggabsorbent, vertikalt snitt Delvis perforerad väggyta Helperforerad väggyta 1 12,5 mm perforerad gipsskiva Gyptone 18% perforeringsgrad 2 U-profil Gyproc AVU 42 Klassificeringar Brandklass EI 6 3 Z-profil Gyproc AVZ 42, c 3 mm 4 45 mm stenull 5 15,4 mm Gyproc GFE 15 PROTECT F Ergo 6 Akustisk tätmassa Gyproc G 55 7 Z-profil Gyproc AVZ 42, c 6 mm 8 12,5 mm Gyproc GNE 13 Normal Ergo 9 U-profil Gyproc AVU 42 1 Skena Gyproc SKP 7/6 11 Regel Gyproc XR 7, c 45 mm 12 7 mm stenull Ljudklass R w = 48 db (max 45% Gyptone av väggytan) R w = 44 db (1 % Gyptone) 8

9 Dubbelsidig väggabsorbent, vertikalt snitt Delvis perforerad väggyta Helperforerad väggyta 1 12,5 mm perforerad gipsskiva Gyptone 18% perforeringsgrad 2 U-profil Gyproc AVU 42 Klassificeringar Brandklass EI 6 3 Z-profil Gyproc AVZ 42, c 3 mm 4 45 mm stenull 5 15,4 mm Gyproc GFE 15 PROTECT F Ergo 6 Akustisk tätmassa Gyproc G 55 7 Z-profil Gyproc AVZ 42, c 6 mm 8 12,5 mm Gyproc GNE 13 Normal Ergo 9 U-profil Gyproc AVU 42 1 Skena Gyproc SKP 7/6 11 Regel Gyproc XR 7, c 45 mm 12 7 mm stenull Ljudklass R w = 48 db (max 45% Gyptone av väggytan) R w = 44 db (1 % Gyptone) 9

10 Nya designmöjligheter för det estetiska uttrycket av vägg- och undertaksytor 1

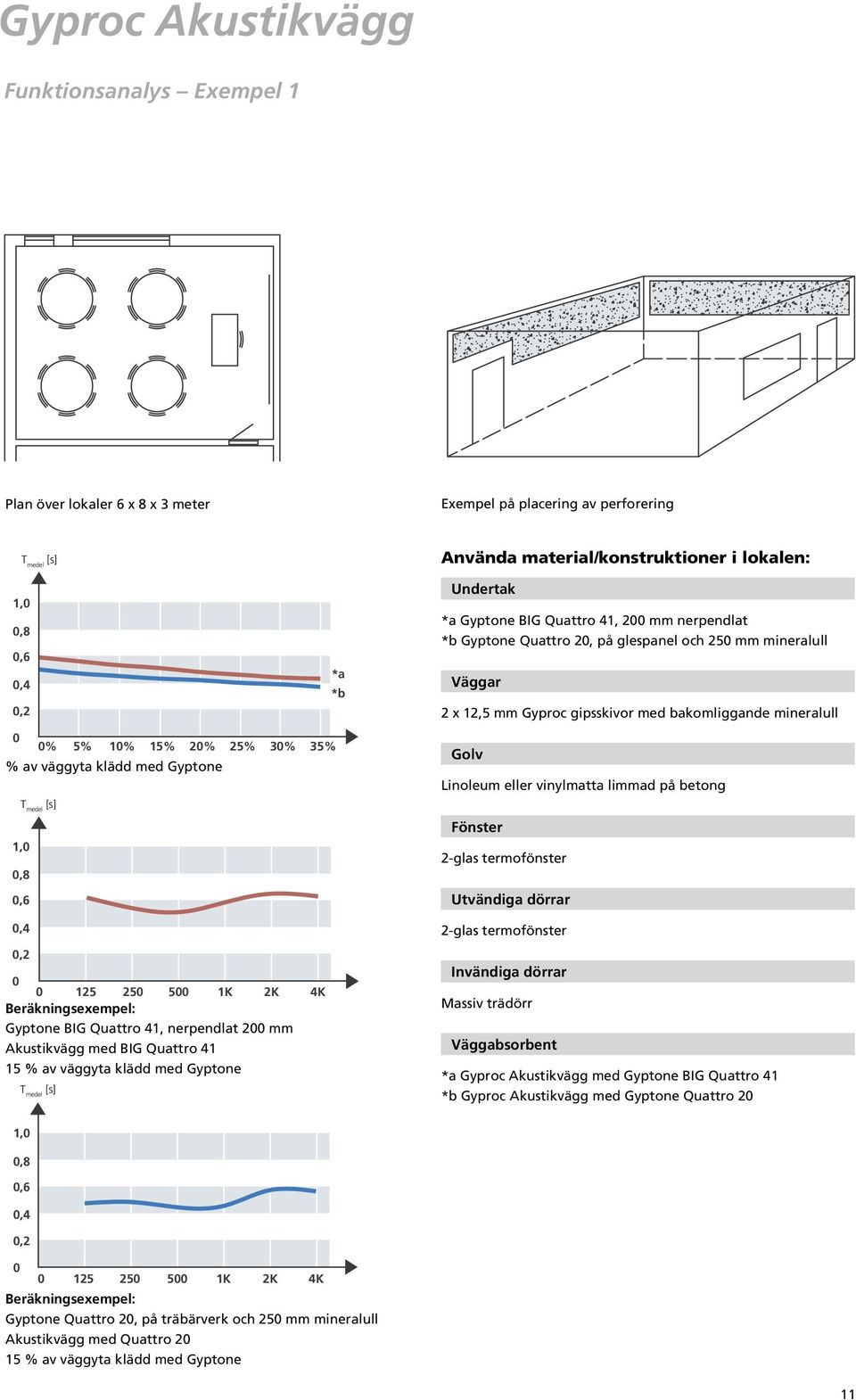

11 Funktionsanalys Exempel 1 Plan över lokaler 6 x 8 x 3 meter Exempel på placering av perforering % 5% 1% 15% 2% 25% 3% 35% % av väggyta klädd med Gyptone K 2K 4K Beräkningsexempel: Gyptone BIG Quattro 41, nerpendlat 2 mm Akustikvägg med BIG Quattro % av väggyta klädd med Gyptone *a *b Använda material/konstruktioner i lokalen: Undertak *a Gyptone BIG Quattro 41, 2 mm nerpendlat *b Gyptone Quattro 2, på glespanel och 25 mm mineralull Väggar 2 x 12,5 mm Gyproc gipsskivor med bakomliggande mineralull Golv Linoleum eller vinylmatta limmad på betong Fönster 2-glas termofönster Utvändiga dörrar 2-glas termofönster Invändiga dörrar Massiv trädörr Väggabsorbent *a Gyproc Akustikvägg med Gyptone BIG Quattro 41 *b Gyproc Akustikvägg med Gyptone Quattro K 2K 4K Beräkningsexempel: Gyptone Quattro 2, på träbärverk och 25 mm mineralull Akustikvägg med Quattro 2 15 % av väggyta klädd med Gyptone 11

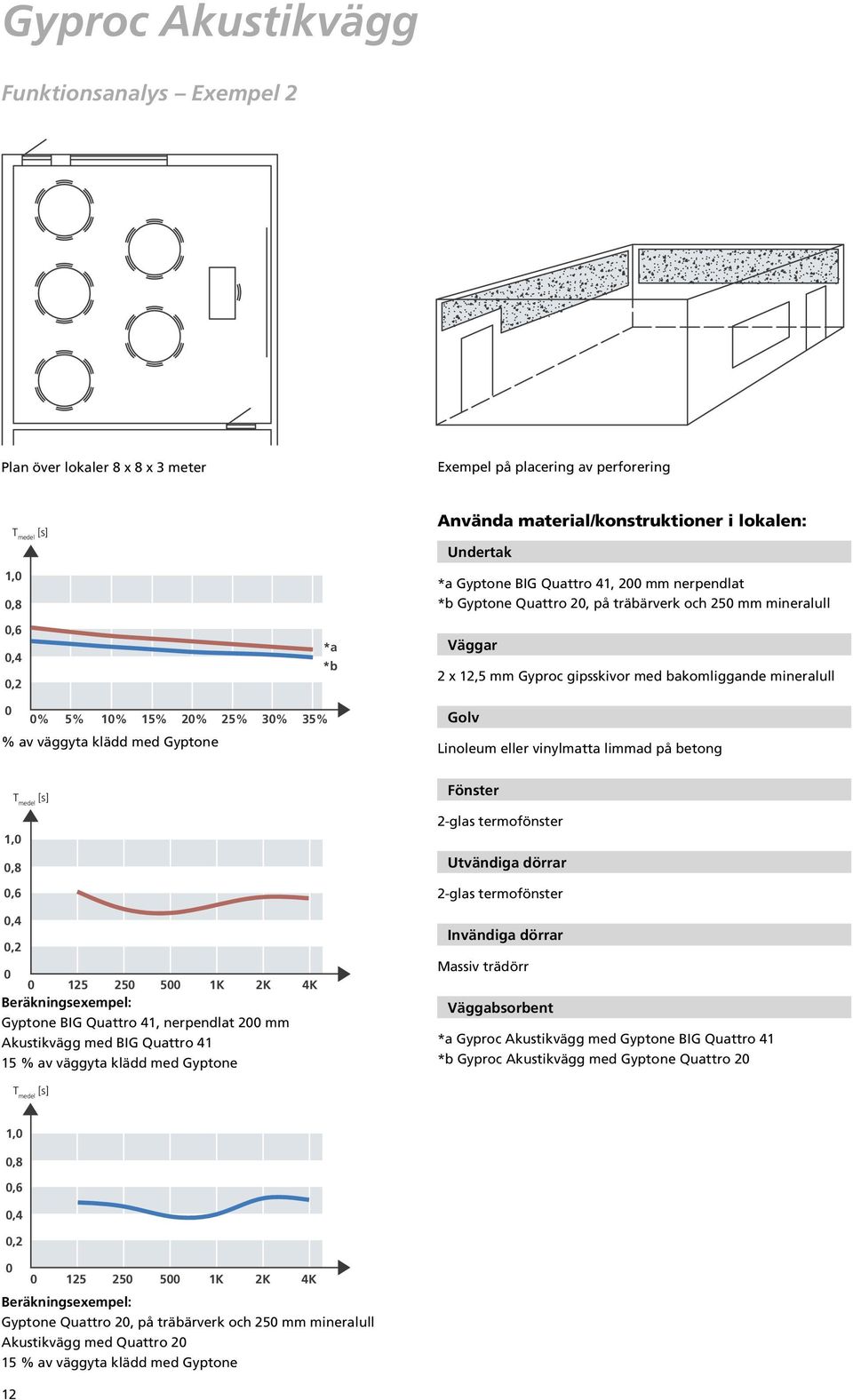

12 Funktionsanalys Exempel 2 Plan över lokaler 8 x 8 x 3 meter Exempel på placering av perforering *a *b Använda material/konstruktioner i lokalen: Undertak *a Gyptone BIG Quattro 41, 2 mm nerpendlat *b Gyptone Quattro 2, på träbärverk och 25 mm mineralull Väggar 2 x 12,5 mm Gyproc gipsskivor med bakomliggande mineralull % 5% 1% 15% 2% 25% 3% 35% % av väggyta klädd med Gyptone Golv Linoleum eller vinylmatta limmad på betong K 2K 4K Beräkningsexempel: Gyptone BIG Quattro 41, nerpendlat 2 mm Akustikvägg med BIG Quattro % av väggyta klädd med Gyptone Fönster 2-glas termofönster Utvändiga dörrar 2-glas termofönster Invändiga dörrar Massiv trädörr Väggabsorbent *a Gyproc Akustikvägg med Gyptone BIG Quattro 41 *b Gyproc Akustikvägg med Gyptone Quattro K 2K 4K Beräkningsexempel: Gyptone Quattro 2, på träbärverk och 25 mm mineralull Akustikvägg med Quattro 2 15 % av väggyta klädd med Gyptone

13 Funktionsanalys Exempel 3 Plan över lokaler 8 x 1 x 3 meter Exempel på placering av perforering *a *b Använda material/konstruktioner i lokalen: Undertak *a Gyptone BIG Quattro 41, 2 mm nerpendlat *b Gyptone Quattro 2, på träbärverk och 25 mm mineralull Väggar 2 x 12,5 mm Gyproc gipsskivor med bakomliggande mineralull % 5% 1% 15% 2% 25% 3% 35% % av väggyta klädd med Gyptone Golv Linoleum eller vinylmatta limmad på betong Fönster 2-glas termofönster Utvändiga dörrar 2-glas termofönster Invändiga dörrar K 2K 4K Massiv trädörr Beräkningsexempel: Gyptone BIG Quattro 41, nerpendlat 2 mm Akustikvägg med BIG Quattro % av väggyta klädd med Gyptone Väggabsorbent *a Gyproc Akustikvägg med Gyptone BIG Quattro 41 *b Gyproc Akustikvägg med Gyptone Quattro K 2K 4K Beräkningsexempel: Gyptone Quattro 2, på träbärverk och 25 mm mineralull Akustikvägg med Quattro 2 15 % av väggyta klädd med Gyptone 13
