Gyproc Habito Gipsskivor med revolutionerande infästningsstyrka.

Transkript

1 Gyproc Habito Gipsskivor med revolutionerande infästningsstyrka.

2 Gipsskivor med hög infästningsstyrka Tack vare en helt ny patenterad teknologi har vi tagit fram Gyproc Habito gipsskivor med revolutionerande infästningsstyrka. Du får en mycket stark systemlösning för innerväggarna där du kan hänga upp det mesta direkt i gipsskivan med en vanlig träskruv. Habito-väggar ger en hög brandsäkerhet och extra god ljudisolering. Lägg dessutom till miljöaspekten och möjligheten att samarbeta med en partner som erbjuder dokumenterade systemlösningar för allt material till innerväggarna. Revolutionerande infästningsstyrka Den avsevärt bättre infästningsstyrkan i Habito är ett resultat av en ny gipsteknologi. Enkelt beskrivet är det sammansättningen av materialet som är hemligheten, i vilket vi använder oss av en mycket hård gipskärna som är kraftigt fiberarmerad. Detta utan att tulla på miljövänligheten i materialet. Bättre brand- och ljudegenskaper Med Habito klarar du brandskraven på ett mer effektivt sätt än med träskivor, helt utan användning av isolering i väggens hålrum. På samma sätt erhåller du mycket goda ljuddämpande egenskaper och klarar ofta ljudkraven utan att lägga isolering i väggen. Det ger en tunnare väggkonstruktion vilket sparar golvyta. Starka väggar i system Med Gyproc som partner får du färdiga väggsystem att arbeta med. Vi ansvarar för och levererar alla delar till väggarna och står för komplett dokumentation av ljud- och brandegenskaper, infästningsstyrka och kvalitet. Habito-skivan är extremt tuff och därmed mycket motståndskraftig för slag och stötar. Skivan är det självklara valet till exempelvis skolor och sjuhus, där extra slitstarka väggar är en önskan. Bra underlag för ytbehandling Jämfört med när man använder andra material som t.ex träskivor innebär det mindre risk för sprickbildningar i väggarna. Skivorna är kartongbeklädda med minimal strukturskillnad. Därmed kan en hög slutfinnish på väggen uppnås. Lätt att bearbeta och montera Gyproc Habito har gipsskivans goda monteringsegenskaper. Skivan kan tillskäras med kniv och är enkel att skruva mot underlag av stålprofiler eller trä. Problem som kan uppstå vid kombinationen gips, trä och stål kan på så sätt undvikas. Vikt och tjocklek Skivans vikt motsvarar den för robusta gipsskivor och tjockleken är 12,5 mm d.v.s densamma som traditionella gipsskivor. 2

3 3

4 4

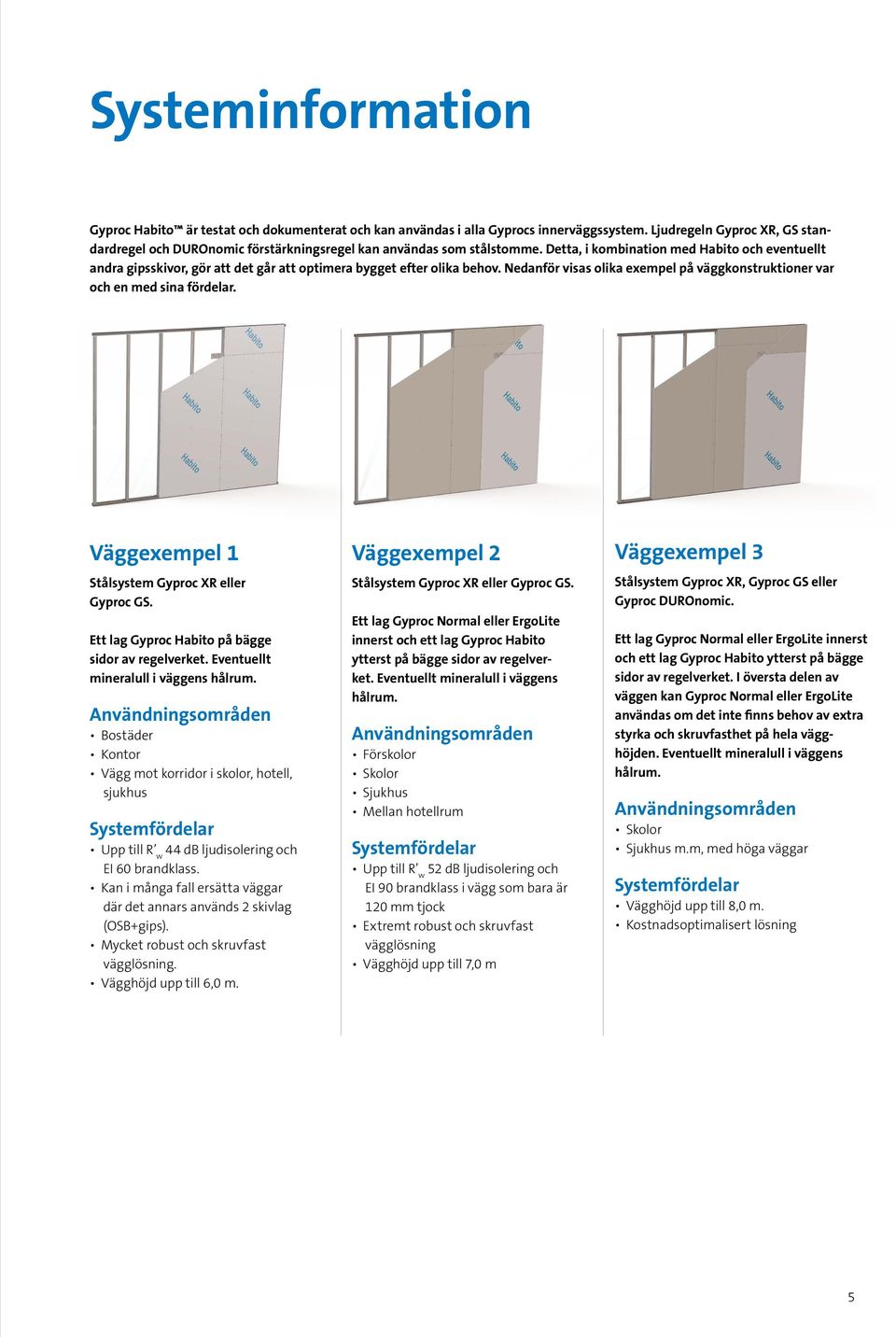

5 Systeminformation Gyproc Habito är testat och dokumenterat och kan användas i alla Gyprocs innerväggssystem. Ljudregeln Gyproc XR, GS standardregel och DUROnomic förstärkningsregel kan användas som stålstomme. Detta, i kombination med Habito och eventuellt andra gipsskivor, gör att det går att optimera bygget efter olika behov. Nedanför visas olika exempel på väggkonstruktioner var och en med sina fördelar. Väggexempel 1 Stålsystem Gyproc XR eller Gyproc GS. Ett lag Gyproc Habito på bägge sidor av regelverket. Eventuellt mineralull i väggens hålrum. Användningsområden Bostäder Kontor Vägg mot korridor i skolor, hotell, sjukhus Systemfördelar Upp till R w 44 db ljudisolering och EI 60 brandklass. Kan i många fall ersätta väggar där det annars används 2 skivlag (OSB+gips). Mycket robust och skruvfast vägglösning. Vägghöjd upp till 6,0 m. Väggexempel 2 Stålsystem Gyproc XR eller Gyproc GS. Ett lag Gyproc Normal eller ErgoLite innerst och ett lag Gyproc Habito ytterst på bägge sidor av regelverket. Eventuellt mineralull i väggens hålrum. Användningsområden Förskolor Skolor Sjukhus Mellan hotellrum Systemfördelar Upp till R w 52 db ljudisolering och EI 90 brandklass i vägg som bara är 120 mm tjock Extremt robust och skruvfast vägglösning Vägghöjd upp till 7,0 m Väggexempel 3 Stålsystem Gyproc XR, Gyproc GS eller Gyproc DUROnomic. Ett lag Gyproc Normal eller ErgoLite innerst och ett lag Gyproc Habito ytterst på bägge sidor av regelverket. I översta delen av väggen kan Gyproc Normal eller ErgoLite användas om det inte finns behov av extra styrka och skruvfasthet på hela vägghöjden. Eventuellt mineralull i väggens hålrum. Användningsområden Skolor Sjukhus m.m, med höga väggar Systemfördelar Vägghöjd upp till 8,0 m. Kostnadsoptimalisert lösning 5

6 Funktionsnyckel Gyproc XR 450 med Gyproc Normal och Gyproc Habito Ljudklassificering R w db R' w +C Väggtypbeteckning Brandklass Systemillustration Max vägghöjd mm Väggtjocklek mm EI 30 Gyproc XR 70/70 (450) HN-0 M EI 60 Gyproc XR 70/70 (450) HNN-0 M EI 30 Gyproc XR 70/70 (450) H-H M EI 30 Gyproc XR 95/95 (450) H-H M EI 30 Gyproc XR 120/120 (450) H-H M EI 30 Gyproc XR 70/70 (450) H-H MR EI 30 Gyproc XR 95/95 (450) H-H MR EI 30 Gyproc XR 70/70 (450) H-H M EI 30 Gyproc XR 70/70 (450) H-H M EI 30 Gyproc XR 95/95 (450) H-H M EI 30 Gyproc XR 120/120 (450) H-H M EI 60 Gyproc XR 70/70 (450) H-H S EI 60 Gyproc XR 95/95 (450) H-H S EI 60 Gyproc XR 120/120 (450) H-H S EI 90 Gyproc XR 70/70 (450) HN-NH M EI 90 Gyproc XR 95/95 (450) HN-NH M EI 90 Gyproc XR 120/120 (450) HN-NH M EI 90 Gyproc XR 70/70 (450) HN-NH MR EI 90 Gyproc XR 95/95 (450) HN-NH MR EI 90 Gyproc XR 70/70 (450) HN-NH M EI 90 Gyproc XR 70/70 (450) HN-NH M EI 90 Gyproc XR 95/95 (450) HN-NH M EI 90 Gyproc XR 95/95 (450) HN-NH M EI 90 Gyproc XR 120/120 (450) HN-NH M EI 90 Gyproc XR 70/70x2 (450) HN-NH M min EI 90 Gyproc XR 70/70x2 (450) HNN-NNH M min EI 90 Gyproc XR 70/70x2 (450) HNN-NNH M min

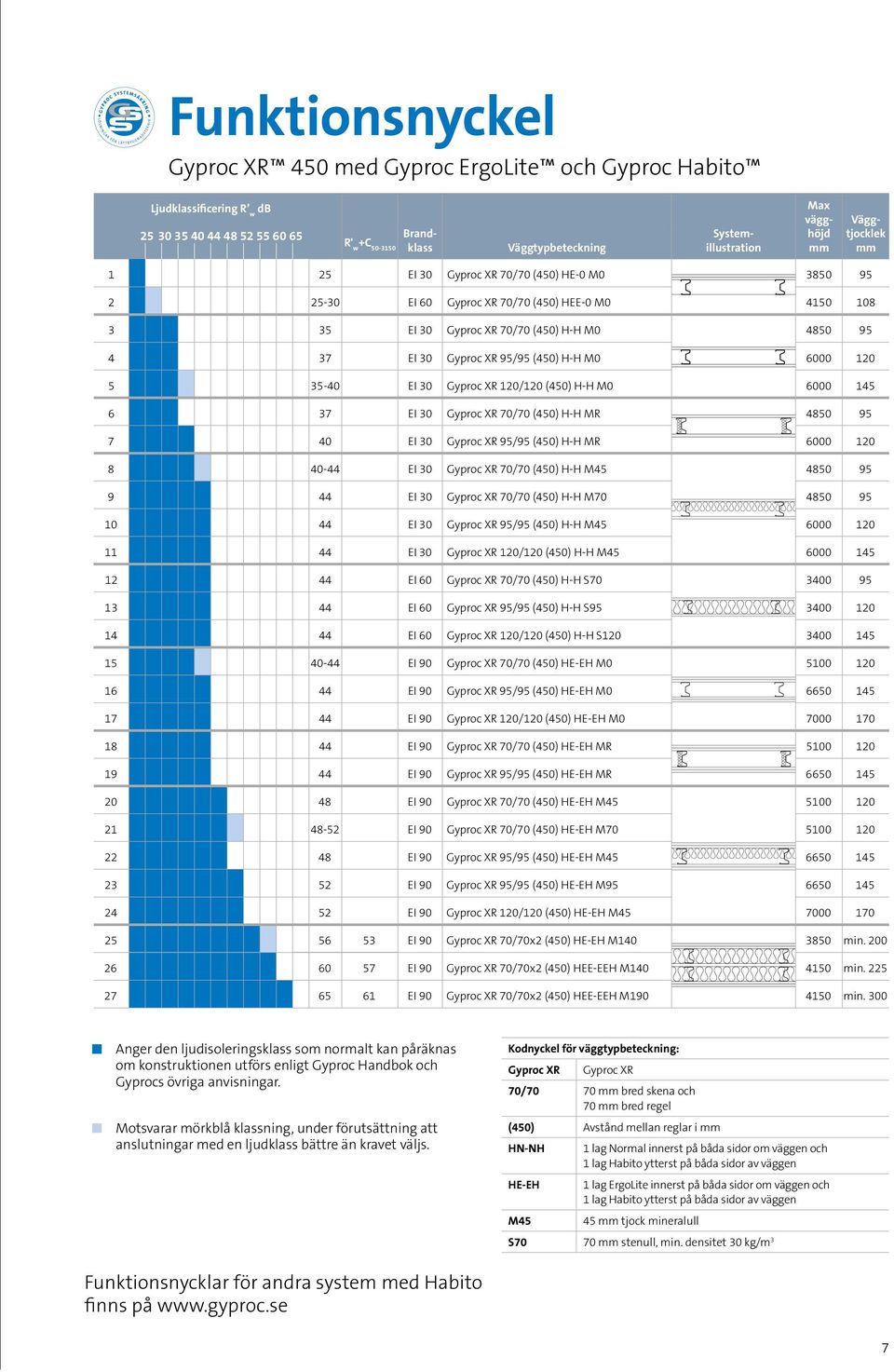

7 Funktionsnyckel Gyproc XR 450 med Gyproc ErgoLite och Gyproc Habito Ljudklassificering R w db R' w +C Väggtypbeteckning Brandklass Systemillustration Max vägghöjd mm Väggtjocklek mm 1 25 EI 30 Gyproc XR 70/70 (450) HE-0 M EI 60 Gyproc XR 70/70 (450) HEE-0 M EI 30 Gyproc XR 70/70 (450) H-H M EI 30 Gyproc XR 95/95 (450) H-H M EI 30 Gyproc XR 120/120 (450) H-H M EI 30 Gyproc XR 70/70 (450) H-H MR EI 30 Gyproc XR 95/95 (450) H-H MR EI 30 Gyproc XR 70/70 (450) H-H M EI 30 Gyproc XR 70/70 (450) H-H M EI 30 Gyproc XR 95/95 (450) H-H M EI 30 Gyproc XR 120/120 (450) H-H M EI 60 Gyproc XR 70/70 (450) H-H S EI 60 Gyproc XR 95/95 (450) H-H S EI 60 Gyproc XR 120/120 (450) H-H S EI 90 Gyproc XR 70/70 (450) HE-EH M EI 90 Gyproc XR 95/95 (450) HE-EH M EI 90 Gyproc XR 120/120 (450) HE-EH M EI 90 Gyproc XR 70/70 (450) HE-EH MR EI 90 Gyproc XR 95/95 (450) HE-EH MR EI 90 Gyproc XR 70/70 (450) HE-EH M EI 90 Gyproc XR 70/70 (450) HE-EH M EI 90 Gyproc XR 95/95 (450) HE-EH M EI 90 Gyproc XR 95/95 (450) HE-EH M EI 90 Gyproc XR 120/120 (450) HE-EH M EI 90 Gyproc XR 70/70x2 (450) HE-EH M min EI 90 Gyproc XR 70/70x2 (450) HEE-EEH M min EI 90 Gyproc XR 70/70x2 (450) HEE-EEH M min. 300 Anger den ljudisoleringsklass som normalt kan påräknas om konstruktionen utförs enligt Gyproc Handbok och Gyprocs övriga anvisningar. Motsvarar mörkblå klassning, under förutsättning att anslutningar med en ljudklass bättre än kravet väljs. Kodnyckel för väggtypbeteckning: Gyproc XR Gyproc XR 70/70 70 mm bred skena och 70 mm bred regel (450) Avstånd mellan reglar i mm HN-NH HE-EH M45 1 lag Normal innerst på båda sidor om väggen och 1 lag Habito ytterst på båda sidor av väggen 1 lag ErgoLite innerst på båda sidor om väggen och 1 lag Habito ytterst på båda sidor av väggen 45 mm tjock mineralull S70 70 mm stenull, min. densitet 30 kg/m 3 Funktionsnycklar för andra system med Habito finns på 7

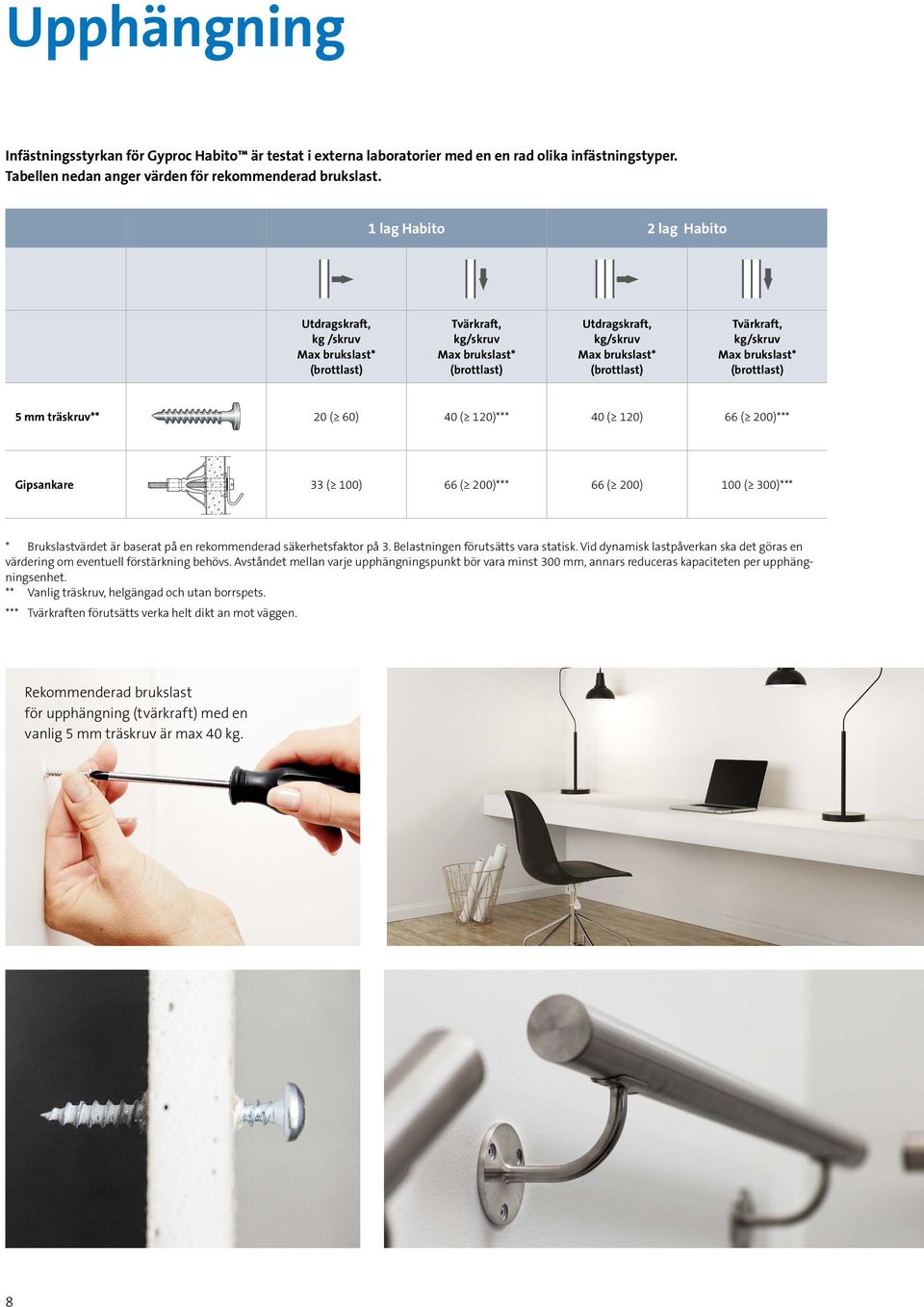

8 Upphängning Infästningsstyrkan för Gyproc Habito är testat i externa laboratorier med en en rad olika infästningstyper. Tabellen nedan anger värden för rekommenderad brukslast. 1 lag Habito 2 lag Habito Utdragskraft, kg /skruv Max brukslast* (brottlast) Tvärkraft, kg/skruv Max brukslast* (brottlast) Utdragskraft, kg/skruv Max brukslast* (brottlast) Tvärkraft, kg/skruv Max brukslast* (brottlast) 5 mm träskruv** 20 ( 60) 40 ( 120)*** 40 ( 120) 66 ( 200)*** Gipsankare 33 ( 100) 66 ( 200)*** 66 ( 200) 100 ( 300)*** * Brukslastvärdet är baserat på en rekommenderad säkerhetsfaktor på 3. Belastningen förutsätts vara statisk. Vid dynamisk lastpåverkan ska det göras en värdering om eventuell förstärkning behövs. Avståndet mellan varje upphängningspunkt bör vara minst 300 mm, annars reduceras kapaciteten per upphängningsenhet. ** Vanlig träskruv, helgängad och utan borrspets. *** Tvärkraften förutsätts verka helt dikt an mot väggen. Rekommenderad brukslast för upphängning (tvärkraft) med en vanlig 5 mm träskruv är max 40 kg. 8

9 Styrka Gyproc Habito är en mycket stark gipsskiva och tester har visat att den är betydligt starkare än andra skivtyper. Det gör att väggar med Habito är ett självklart val där det finns behov av hög styrka och slagtålighet exempelvis i skolor och på sjukhus. Det leder till en längre livslängd men också minskat behov av reparation och underhåll. Allt detta bidrar till att minska väggens totala kostnad. Tabellen nedan visar antal stötar för en 3 kg stålkula som penetrerar ytan på olika skivtyper. Modifierad test av ISO 7892 Impact hard bodies 3 kg stålkula mot ytan från 60 graders vinkel Habito Fibergips Hård gips Standardgips Habito väggar är mycket motståndskraftiga mot stötar. 9

10 Montering Gyproc Habito har gipsskivans goda montagemässiga egenskaper. Grundprincipen för montering av Habito är därför detsamma som vid montering av traditionella gipsskivor. Habito-skivorna kan kapas med kniv och monteras mot Gyproc stålstomme eller trästomme med egna infästningar. 600 mm 200 mm 300 mm Montering av Gyproc Habito på Gyproc stålprofiler (system Gyproc XR eller GS) Tvålagslösningar: Första skivlag, Gyproc Normal monteras mot stålprofiler med skruvtyp Gyproc QS 25, med ett c-avstånd på maximalt 600 mm. Andra skivlag, Gyproc Habito fästs med skruvtypen Gyproc QSTR 41, med ett c-avstånd på maximalt 200 mm längs skivkanterna och 300 mm längs mellanliggande understödjare. Gyproc PB 100 Plåtband monteras bakom eventuella kortkantsskarvar i synligt skivlag. Ettlagslösningar: Gyproc Habito monteras mot stålregel med skruvtyp Gyproc QSTR 25, med ett c-avstånd på maximalt 200 mm längs skivkanter och 300 mm längs mellanliggande understödjare. Gyproc PB 100 Plåtband monteras bakom eventuella kortkantsskarvar. Skruvavstånd till kartongklädd skivkant är 10 mm. Skruvavstånd till skuren skivkant är 15 mm. Bearbetning och hantering av Gyproc Habito Gyproc Habito kan tillskäras i längd och bredd med kniv. Eftersom skivorna har så hög knäckstyrka kan såg behöva användas vid mindre avkapningar. Gyproc Habito innehåller glasfiber vilket kan ge upphov till hudirritation. Handskar och täckande klädsel rekommenderas därför vid hantering av skivan. 10

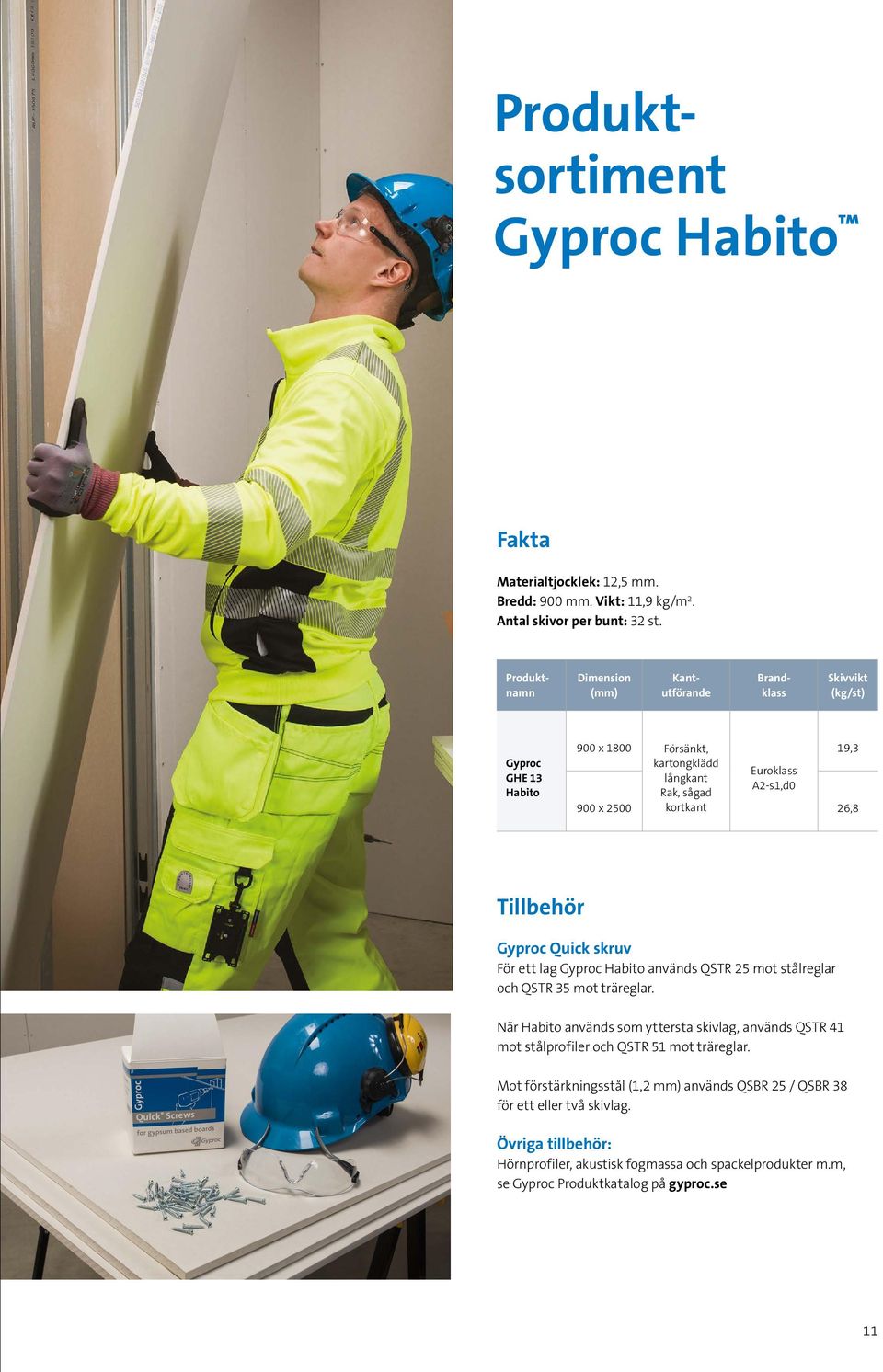

11 Produktsortiment Gyproc Habito Fakta Materialtjocklek: 12,5 mm. Bredd: 900 mm. Vikt: 11,9 kg/m 2. Antal skivor per bunt: 32 st. Produktnamn Dimension (mm) Kantutförande Brandklass Skivvikt (kg/st) Gyproc GHE 13 Habito 900 x 1800 Försänkt, kartongklädd långkant Rak, sågad kortkant Euroklass A2-s1,d0 19,3 900 x ,8 Tillbehör Gyproc Quick skruv För ett lag Gyproc Habito används QSTR 25 mot stålreglar och QSTR 35 mot träreglar. När Habito används som yttersta skivlag, används QSTR 41 mot stålprofiler och QSTR 51 mot träreglar. Mot förstärkningsstål (1,2 mm) används QSBR 25 / QSBR 38 för ett eller två skivlag. Övriga tillbehör: Hörnprofiler, akustisk fogmassa och spackelprodukter m.m, se Gyproc Produktkatalog på gyproc.se 11
