3 Tg-bevis nr 0436/98 Gyproc AB Ritningsförteckning för Gyproc THERMOnomic Sammanställning Gyproc THERMOnomic väggar (1 sida) daterad Gyproc Handbok 8, upplaga 1 daterad April Se även: Datablad : Typdetaljer : , :206 Gyproc THERMOnomic, slitsade profiler s Gyproc Monteringshandbok daterad Juni 2008 Kapitel 3.1 Gyproc THERMOnomic (s.42-51) Karakteristisk bärförmåga för Gyproc THERMOnomic väggar med slitsade stålreglar (1 sida) daterad

3.11:201-204, 3.3.11:206 Gyproc THERMOnomic, slitsade profiler s. 546-547 Gyproc Monteringshandbok daterad Juni 2008 Kapitel 3.

4 Tg-bevis nr 0436/98 Sammanställning Gyproc THERMOnomic väggar Väggtyper enligt Datablad : : : : :104 Brandteknisk Klass EI 30 EI 60 Anmärkning Fasadskikt med brandmotstånd som minst motsvarar 19 mm lockpanel eller ventilerat fasadsystem med Gyproc Aquaroc Fasadskikt med brandmotstånd som minst motsvarar 22 mm lockpanel eller ventilerat fasadsystem med Gyproc Aquaroc. Stenull med densitet lägst 28 kg/m³ : :107 REI : :108 REI 60 Fasadskikt med brandmotstånd som minst motsvarar 19 mm lockpanel. Redovisad brandklass gäller endast för centrisk last. Fasadskikt med brandmotstånd som minst motsvarar 120 mm fasadtegel. Redovisad brandklass gäller endast för centrisk last. Brandklasserna gäller vid brand mot antingen utsida eller insida vägg. När behov ej föreligger för brandklassning från utsidan, utgår kravet på minsta brandmotstånd för fasadskiktet. Brandtekniskt kan Gyproc GU 9 alt. GUE 9 ersätta Glasroc GHU 13 alt. GHUE 13 i dessa väggkonstruktioner.

/98 Sammanställning Gyproc THERMOnomic väggar Väggtyper enligt Datablad 3.

5 Tg-bevis nr 0436/98 Karakteristisk bärförmåga för Gyproc THERMOnomic väggar med slitsade stålreglar Karakteristisk bärförmåga (kn) per regel vid centrisk last, REI 30 respektive REI 60 Dimension regel (mm) 145/ / / / / /200 Plåttjocklek regel (mm) 0,7 1,0 1,2 0,7 1,0 1,2 0,7 1,0 1,2 Sträckgräns (MPa) Vägghöjd (m) 2 10,80 17,00 21,00 11,93 19,17 23,82 13,06 21,35 26,64 2,5 7,66 11,59 14,20 8,70 13,32 16,34 9,74 15,06 18,48 3 5,56 8,30 10,10 6,40 9,61 11,71 7,24 10,93 13,33

Plåttjocklek regel (mm) 0,7 1,0 1,2 0,7 1,0 1,2 0,7 1,0 1,2 Sträckgräns (MPa) 350 350 350 350 350 350 350 350 350 Vägghöjd (m) 2 10,80 17,00

7 Ventilerat fasadsystem med Gyproc Aquaroc Monteringsanvisning för system med stålstomme

8 Montering generella anvisningar Det är viktigt att säkerställa att inte vatten tränger in i eller att fukt anhopas i ytterväggskonstruktionen. Därför ska skarvar, anslutningar och det valda fasadskiktet utföras med tillräcklig täthet. Hänsyn till detta ska tas såväl i projekteringsstadiet som i genomförandefasen. Stomme/Underlag Ventisol fasadsystem kan monteras på konstruktioner av trä-reglar eller stålreglar. Väggreglarna ska vara monterade med max c 600 mm. Systemet kräver en vindskyddsskiva av typ Glasroc H. Vindskyddsskivan bör ha tätade skarvar för att uppnå maximal prestanda på hela ytterväggskonstruktionen. Systemet är inte anpassat för socklar. Vindlaster Systemet är anpassat och dimensionerat för en högsta vindlast om 1,8 kn/kvm. Ansvarig konstruktör för projektet ska alltid göra bedömning om detta motsvarar byggnadens utsatthet eller om extra infästningar måste göras. Ställning Bilden visar lämplig typ av ställning för putsarbeten. Bomlaget ska vara minst 1 meter (5 plank) brett. Byggs ställningen med invändig konsol erhålls stort, fritt utrymme mellan vägg och spira, vilket underlättar sprutningen och minskar risken för synliga vertikala skarvar. Undvik att putsa från ställningar där inplankningen monteras tvärs ställningen (t.ex murarställningar.) Väderskydd Väderskydd ska alltid finnas monterat på ställningen. Skivmaterial och underliggande väggkonstruktion ska vara torra under hela byggtiden. Tätningar och anslutningar För att uppnå en fungerande ytterväggskonstruktion är det mycket viktigt att tätningar och anslutningar utförs enligt gällande anvisningar. Separata anvisningar för detta görs för respektive projekt. Typritningar för anslutningsdetaljer finns på Innan fönster monteras i yttervägg måste förberedande tätningar utföras t.ex sekundär vattenavledning under hela fönstret. Drevmånen ska förses med tätningar. Mot sockel ska tätning utföras. Ovan fönster och dörrar monteras vattenutledande överbleck. Mer information finns på Dilatationsfogar På större ytor kan dilatationsfogar behövas, ta kontakt med Webers tekniska personal för att uppnå bästa placering om dilatationsfogar är nödvändiga. Generellt gäller en max höjd om två våningar mellan horisontella dilatationsfogar. Vertikala dilatationsfogar kan behövas vid svaga snitt eller på ytterhörn eller innervinklar vid större fastigheter, ta kontakt med Weber om du är osäker. 2

Stomme/Underlag Ventisol fasadsystem kan monteras på konstruktioner av trä-reglar eller stålreglar. Väggreglarna ska vara monterade med max c 600 mm.

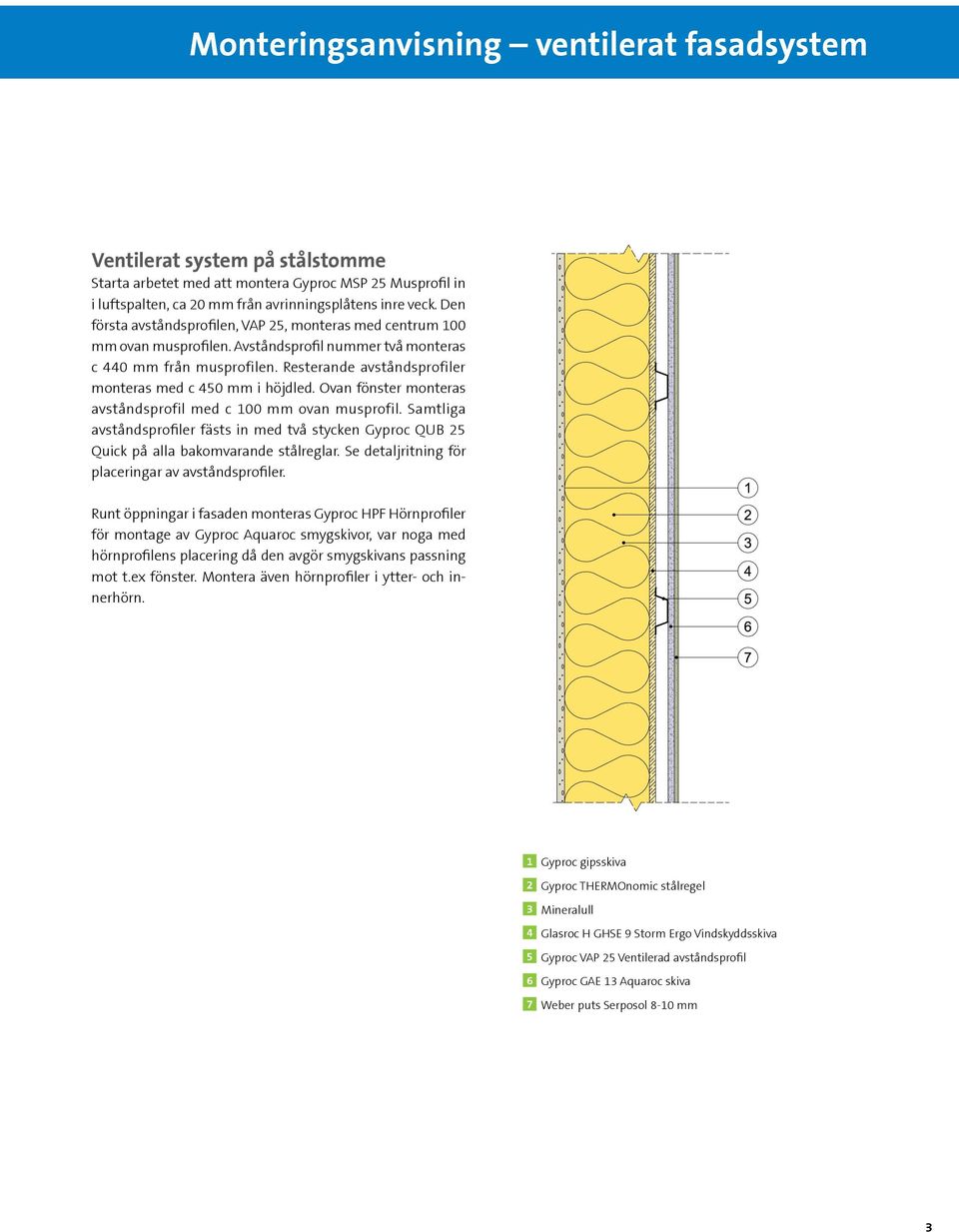

9 Monteringsanvisning ventilerat fasadsystem Ventilerat system på stålstomme Starta arbetet med att montera Gyproc MSP 25 Musprofil in i luftspalten, ca 20 mm från avrinningsplåtens inre veck. Den första avståndsprofilen, VAP 25, monteras med centrum 100 mm ovan musprofilen. Avståndsprofil nummer två monteras c 440 mm från musprofilen. Resterande avståndsprofiler monteras med c 450 mm i höjdled. Ovan fönster monteras avståndsprofil med c 100 mm ovan musprofil. Samtliga avståndsprofiler fästs in med två stycken Gyproc QUB 25 Quick på alla bakomvarande stålreglar. Se detaljritning för placeringar av avståndsprofiler. Runt öppningar i fasaden monteras Gyproc HPF Hörnprofiler för montage av Gyproc Aquaroc smygskivor, var noga med hörnprofilens placering då den avgör smygskivans passning mot t.ex fönster. Montera även hörnprofiler i ytter- och innerhörn. 1 Gyproc gipsskiva 2 Gyproc THERMOnomic stålregel 3 Mineralull 4 Glasroc H GHSE 9 Storm Ergo Vindskyddsskiva 5 Gyproc VAP 25 Ventilerad avståndsprofil 6 Gyproc GAE 13 Aquaroc skiva 7 Weber puts Serposol 8-10 mm 3

Resterande avståndsprofiler monteras med c 450 mm i höjdled. Ovan fönster monteras avståndsprofil med c 100 mm ovan musprofil.

10 Monteringsanvisning skivor Montering av skivor Gyproc Aquaroc cementskiva monteras från sockel och uppåt. Montera den första skivan ca 10 mm under musprofilen, avståndet ner till avrinningsplåten ska vara ca mm. Skivorna ska monteras med en distans på 3 5 mm mellan respektive skiva. Denna glipa ska senare spacklas och armeras. Skivorna skruvas fast mot avståndsprofilerna med skruv Gyproc QU 25 Quick alternativt Gyproc QUB 25 Quick, beroende på vilken plåttjocklek avståndsprofilerna har, och med ett c-avstånd på max 220 mm. Var noggrann med passning av skivor mot t.ex fönster och mötande byggnadsdelar. Vid anslutningar mellan skivan och t.ex fönster monteras Fogband Illmod 600. Studera detaljritningar noggrant innan montage av skivor. Skivorna kan kapas med gipskniv, sticksåg eller cirkelsåg. Skivorna ska monteras i förband med minst 400 mm förskjutning. Vid öppningar i fasaden ska skivorna kapas ur så att inte en stående skarv hamnar i liv med öppningen. Vid montage av remsor/smygbrädor smalare än 50 mm behövs förborrning av skivorna så att de inte knäcks vid skruvning. Så kallad överkragning får vara max 150 mm, se principskiss. Principsektion Överkragning Gyproc Aquaroc Max 150 mm 4

Denna glipa ska senare spacklas och armeras.

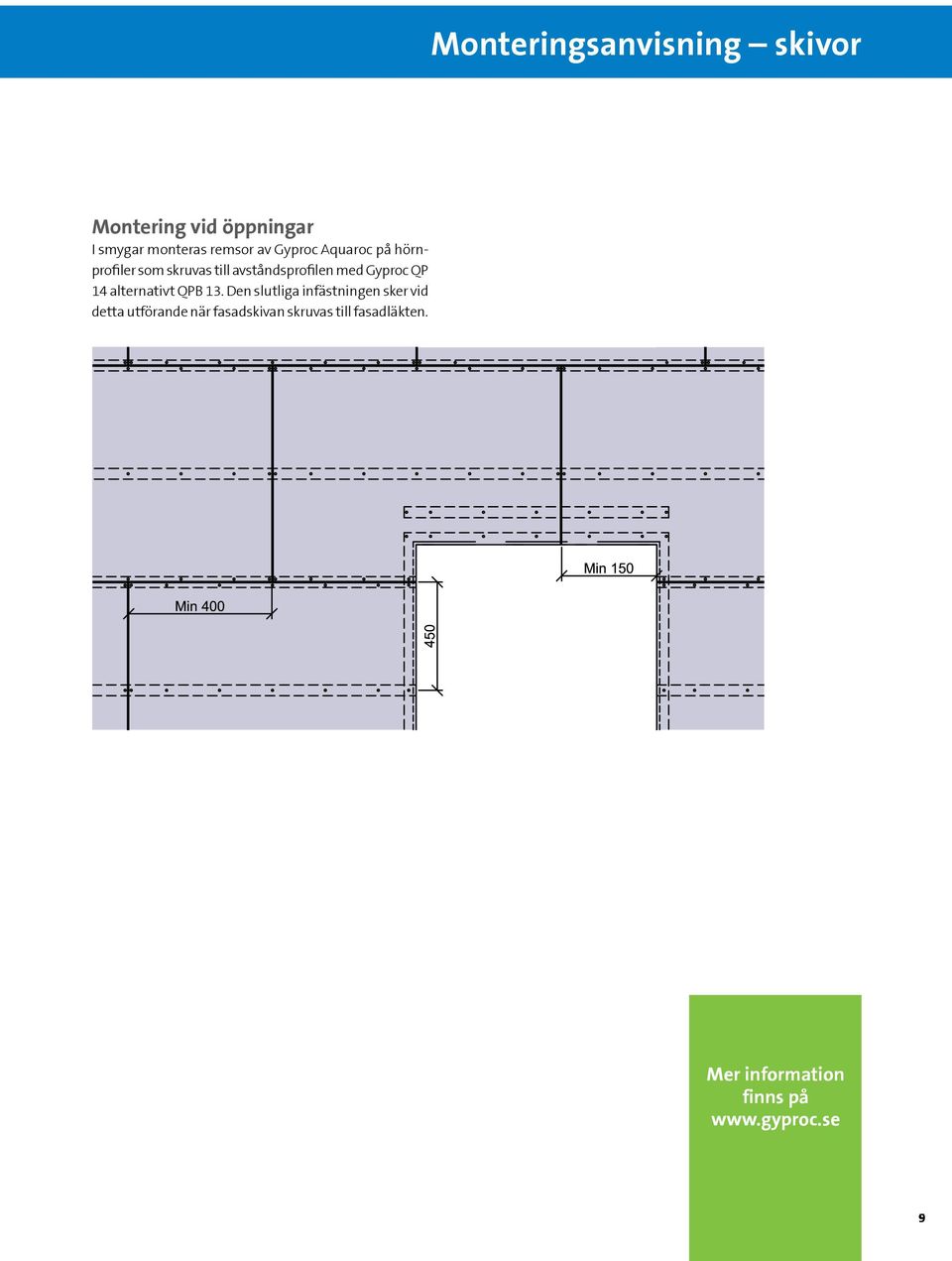

11 Monteringsanvisning skivor Montering vid öppningar I smygar monteras remsor av Gyproc Aquaroc på hörnprofiler som skruvas till avståndsprofilen med Gyproc QP 14 alternativt QPB 13. Den slutliga infästningen sker vid detta utförande när fasadskivan skruvas till fasadläkten. Mer information finns på 59

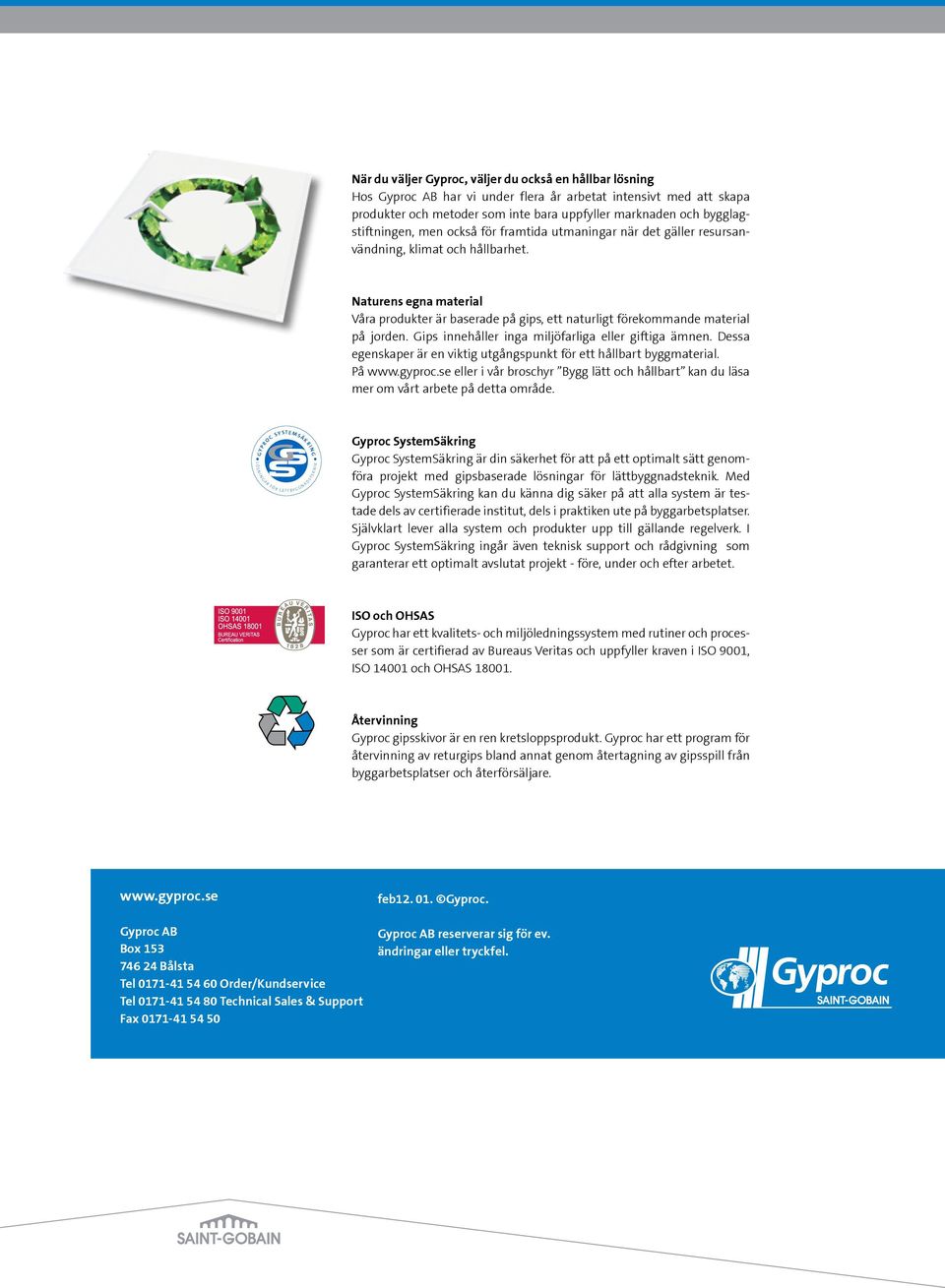

12 L Ö När du väljer Gyproc, väljer du också en hållbar lösning Hos Gyproc AB har vi under flera år arbetat intensivt med att skapa produkter och metoder som inte bara uppfyller marknaden och bygglagstiftningen, men också för framtida utmaningar när det gäller resursanvändning, klimat och hållbarhet. Naturens egna material Våra produkter är baserade på gips, ett naturligt förekommande material på jorden. Gips innehåller inga miljöfarliga eller giftiga ämnen. Dessa egenskaper är en viktig utgångspunkt för ett hållbart byggmaterial. På eller i vår broschyr Bygg lätt och hållbart kan du läsa mer om vårt arbete på detta område. S N G Y P R O C S Y S T E M S Ä K R I N G I K I N G A R F Ö R L Ä T T B Y G G N A D S T E K N Gyproc SystemSäkring Gyproc SystemSäkring är din säkerhet för att på ett optimalt sätt genomföra projekt med gipsbaserade lösningar för lättbyggnadsteknik. Med Gyproc SystemSäkring kan du känna dig säker på att alla system är testade dels av certifierade institut, dels i praktiken ute på byggarbetsplatser. Självklart lever alla system och produkter upp till gällande regelverk. I Gyproc SystemSäkring ingår även teknisk support och rådgivning som garanterar ett optimalt avslutat projekt - före, under och efter arbetet. ISO och OHSAS Gyproc har ett kvalitets- och miljöledningssystem med rutiner och processer som är certifierad av Bureaus Veritas och uppfyller kraven i ISO 9001, ISO och OHSAS Återvinning Gyproc gipsskivor är en ren kretsloppsprodukt. Gyproc har ett program för återvinning av returgips bland annat genom återtagning av gipsspill från byggarbetsplatser och återförsäljare. Gyproc AB Box Bålsta Tel Order/Kundservice Tel Technical Sales & Support Fax feb Gyproc. Gyproc AB reserverar sig för ev. ändringar eller tryckfel.

Naturens egna material Våra produkter är baserade på gips, ett naturligt förekommande material på jorden. Gips innehåller inga miljöfarliga eller giftiga ämnen.
