1 Gyptone Undertak Funktion och design Reflecting everyday life 1

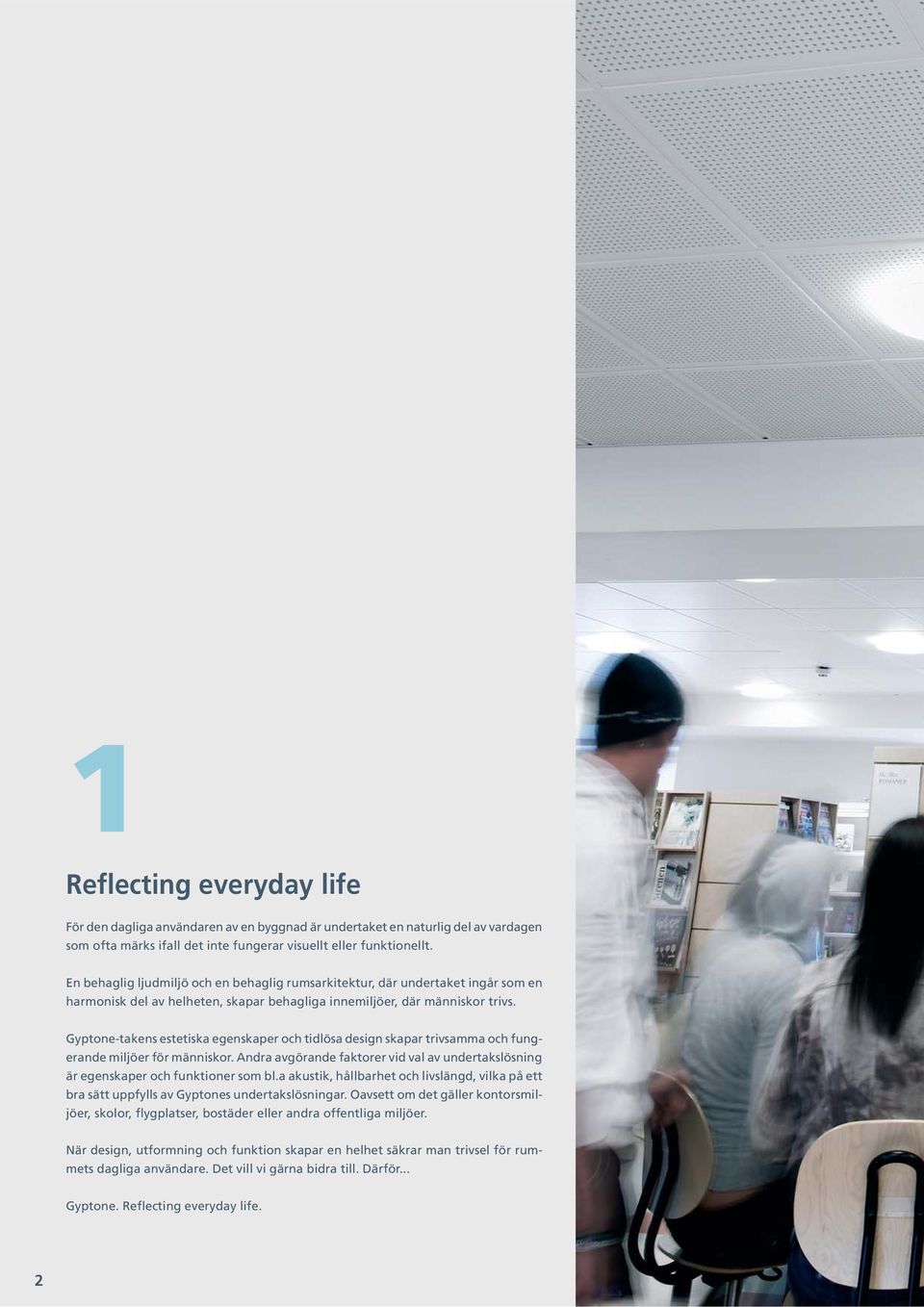

2 1 Reflecting everyday life För den dagliga användaren av en byggnad är undertaket en naturlig del av vardagen som ofta märks ifall det inte fungerar visuellt eller funktionellt. En behaglig ljudmiljö och en behaglig rumsarkitektur, där undertaket ingår som en harmonisk del av helheten, skapar behagliga innemiljöer, där människor trivs. Gyptone-takens estetiska egenskaper och tidlösa design skapar trivsamma och fungerande miljöer för människor. Andra avgörande faktorer vid val av undertakslösning är egenskaper och funktioner som bl.a akustik, hållbarhet och livslängd, vilka på ett bra sätt uppfylls av Gyptones undertakslösningar. Oavsett om det gäller kontorsmiljöer, skolor, flygplatser, bostäder eller andra offentliga miljöer. När design, utformning och funktion skapar en helhet säkrar man trivsel för rummets dagliga användare. Det vill vi gärna bidra till. Därför... Gyptone. Reflecting everyday life. 2

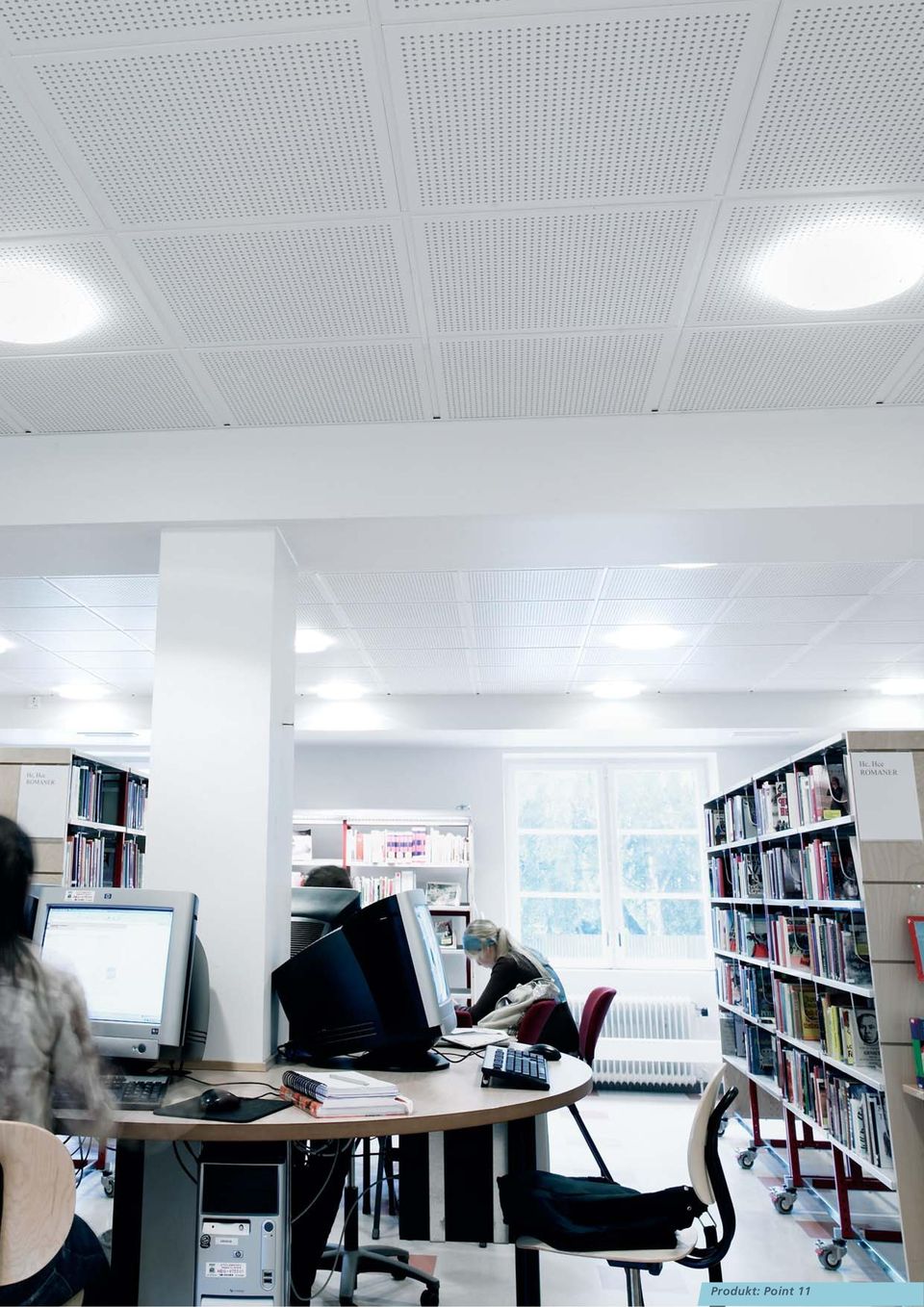

3 Produkt: Point 11 3

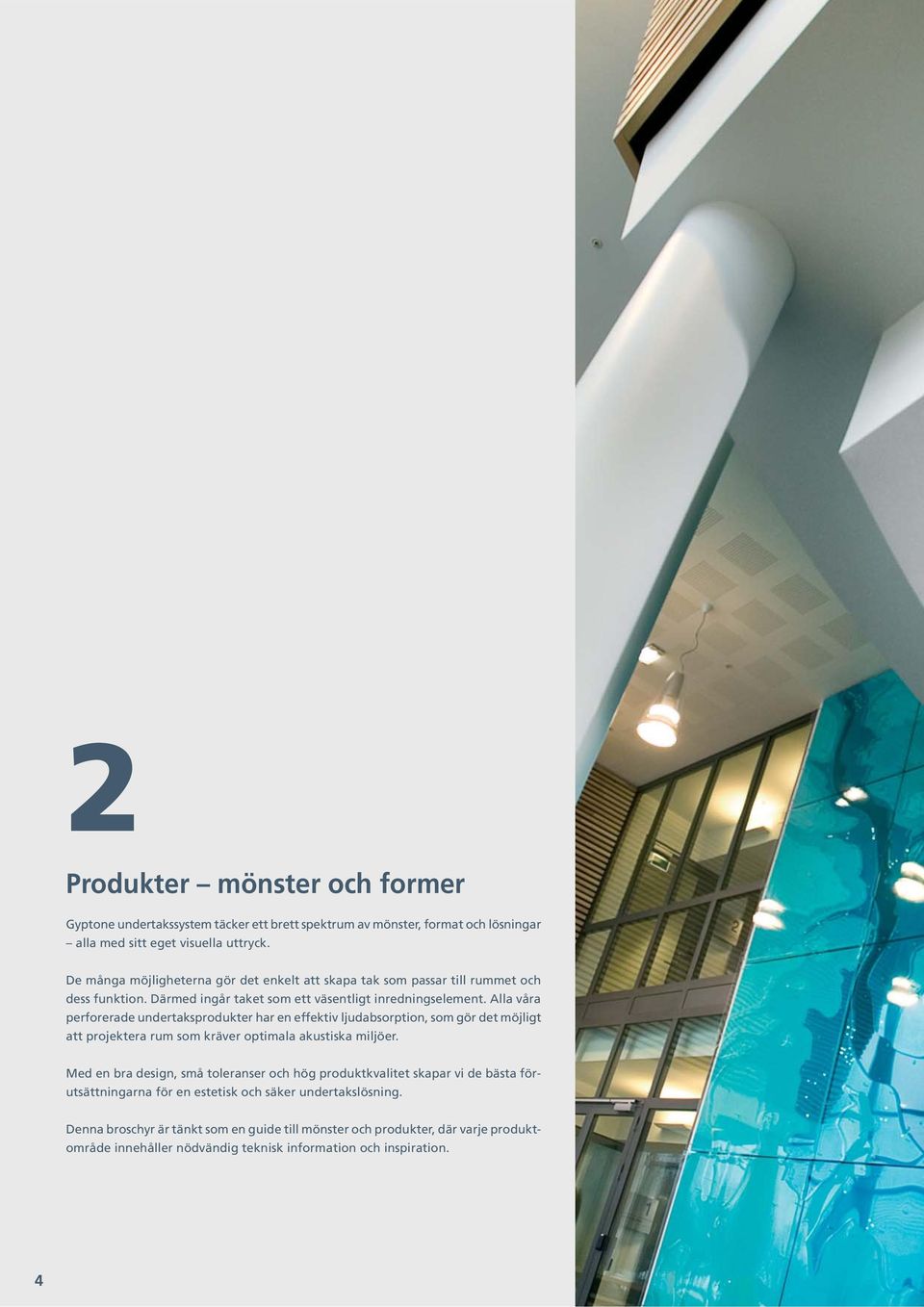

4 2 Produkter mönster och former Gyptone undertakssystem täcker ett brett spektrum av mönster, format och lösningar alla med sitt eget visuella uttryck. De många möjligheterna gör det enkelt att skapa tak som passar till rummet och dess funktion. Därmed ingår taket som ett väsentligt inredningselement. Alla våra perforerade undertaksprodukter har en effektiv ljudabsorption, som gör det möjligt att projektera rum som kräver optimala akustiska miljöer. Med en bra design, små toleranser och hög produktkvalitet skapar vi de bästa förutsättningarna för en estetisk och säker undertakslösning. Denna broschyr är tänkt som en guide till mönster och produkter, där varje produktområde innehåller nödvändig teknisk information och inspiration. 4

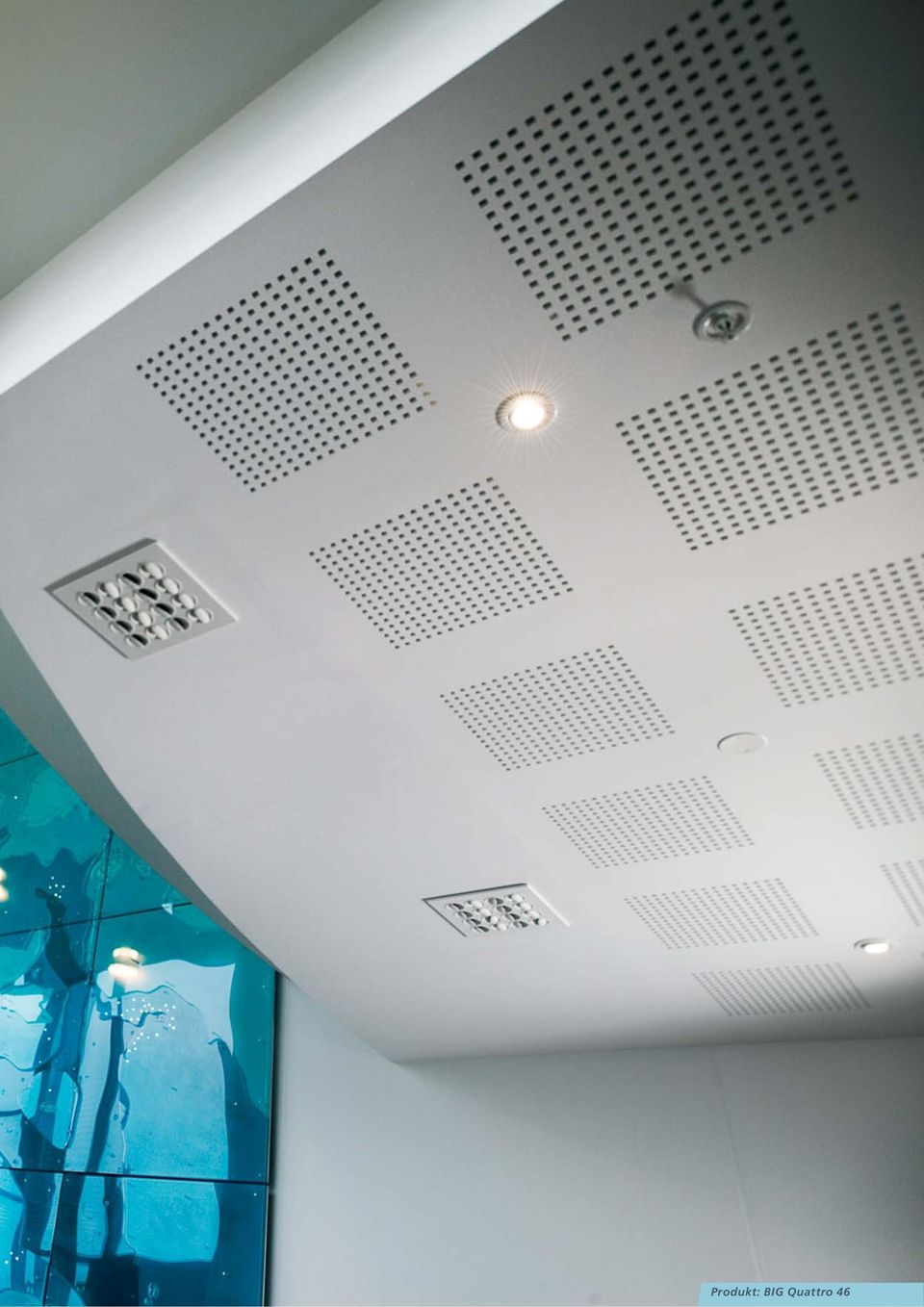

5 Produkt: BIG Quattro 46 5

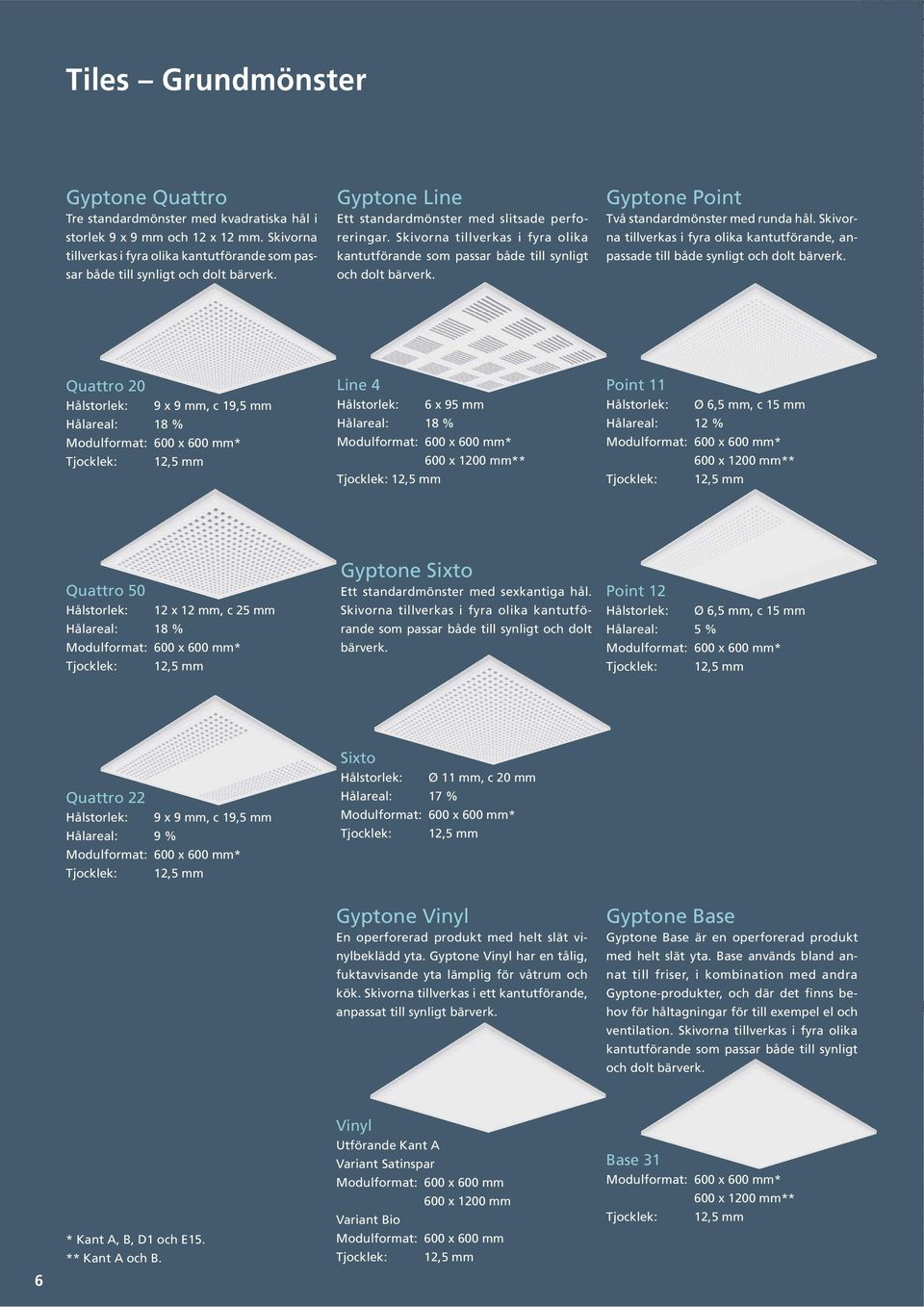

6 Tiles Grundmönster Gyptone Quattro Tre standardmönster med kvadratiska hål i storlek 9 x 9 mm och 12 x 12 mm. Skivorna tillverkas i fyra olika kantutförande som passar både till synligt och dolt bärverk. Gyptone Line Ett standardmönster med slitsade perforeringar. Skivorna tillverkas i fyra olika kantutförande som passar både till synligt och dolt bärverk. Gyptone Point Två standardmönster med runda hål. Skivorna tillverkas i fyra olika kantutförande, anpassade till både synligt och dolt bärverk. Quattro 20 Hålstorlek: 9 x 9 mm, c 19,5 mm Hålareal: 18 % Modulformat: 600 x 600 mm* Line 4 Hålstorlek: 6 x 95 mm Hålareal: 18 % Modulformat: 600 x 600 mm* 600 x 1200 mm** Point 11 Hålstorlek: Ø 6,5 mm, c 15 mm Hålareal: 12 % Modulformat: 600 x 600 mm* 600 x 1200 mm** Quattro 50 Hålstorlek: 12 x 12 mm, c 25 mm Hålareal: 18 % Modulformat: 600 x 600 mm* Gyptone Sixto Ett standardmönster med sexkantiga hål. Skivorna tillverkas i fyra olika kantutförande som passar både till synligt och dolt bärverk. Point 12 Hålstorlek: Ø 6,5 mm, c 15 mm Hålareal: 5 % Modulformat: 600 x 600 mm* Quattro 22 Hålstorlek: 9 x 9 mm, c 19,5 mm Hålareal: 9 % Modulformat: 600 x 600 mm* Sixto Hålstorlek: Ø 11 mm, c 20 mm Hålareal: 17 % Modulformat: 600 x 600 mm* Gyptone Vinyl En operforerad produkt med helt slät vinylbeklädd yta. Gyptone Vinyl har en tålig, fuktavvisande yta lämplig för våtrum och kök. Skivorna tillverkas i ett kantutförande, anpassat till synligt bärverk. Gyptone Base Gyptone Base är en operforerad produkt med helt slät yta. Base används bland annat till friser, i kombination med andra Gyptone-produkter, och där det finns behov för håltagningar för till exempel el och ventilation. Skivorna tillverkas i fyra olika kantutförande som passar både till synligt och dolt bärverk. 6 * Kant A, B, D1 och E15. ** Kant A och B. Vinyl Utförande Kant A Variant Satinspar Modulformat: 600 x 600 mm 600 x 1200 mm Variant Bio Modulformat: 600 x 600 mm Base 31 Modulformat: 600 x 600 mm* 600 x 1200 mm**

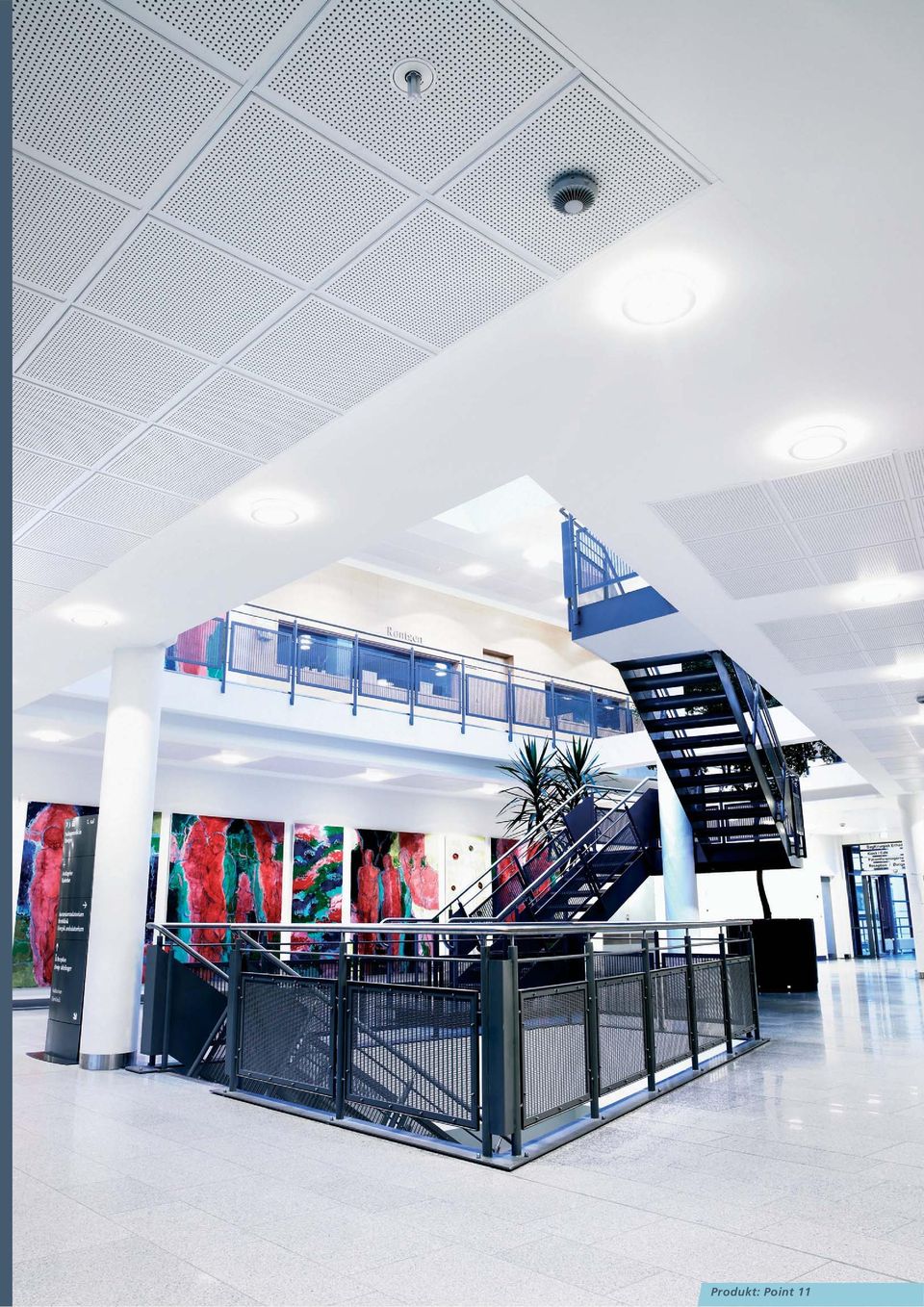

7 Produkt: Point 11 7

8 BIG Boards stora format Gyptone BIG Produktprogrammet för Gyptone BIG omfattar två standardmönster med rektangulära hål samt fem standardmönster med kvadratiska hål. Skivorna tillverkas med försänkta kanter, kant B1. Undertaksskivorna i stora format ger stora, obrutna undertaksytor utan synliga fogar också i kombination med Gyptone BIG Base. Det enda som bryter undertaksytan är de rektangulära eller kvadratiska hålen. Skivorna har genomgående hål, som i kombination med den bakomliggande akustikfilten ger goda akustiska egenskaper. BIG Quattro 43 Hålstorlek: 12 x 12 mm, c 25 mm Hålareal: 18 % Modulformat: 900 x 2700 mm* BIG Line 5 Hålstorlek: 6 x 80 mm, c 25 mm Hålareal: 18 % Modulformat: 900 x 2700 mm* * Kant B1. 8 Produkt: BIG Line 6

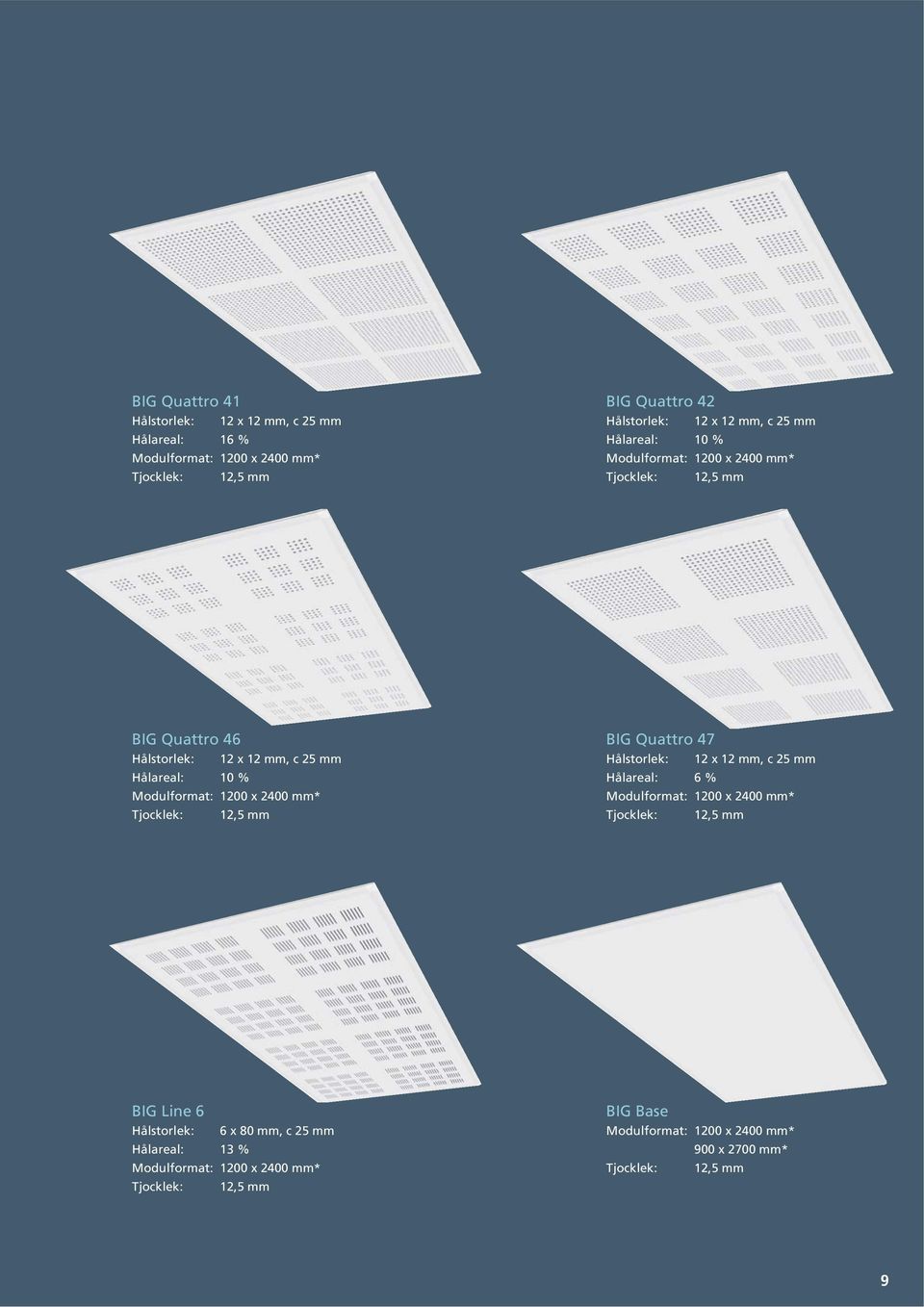

9 BIG Quattro 41 Hålstorlek: 12 x 12 mm, c 25 mm Hålareal: 16 % Modulformat: 1200 x 2400 mm* BIG Quattro 42 Hålstorlek: 12 x 12 mm, c 25 mm Hålareal: 10 % Modulformat: 1200 x 2400 mm* BIG Quattro 46 Hålstorlek: 12 x 12 mm, c 25 mm Hålareal: 10 % Modulformat: 1200 x 2400 mm* BIG Quattro 47 Hålstorlek: 12 x 12 mm, c 25 mm Hålareal: 6 % Modulformat: 1200 x 2400 mm* BIG Line 6 Hålstorlek: 6 x 80 mm, c 25 mm Hålareal: 13 % Modulformat: 1200 x 2400 mm* BIG Base Modulformat: 1200 x 2400 mm* 900 x 2700 mm* 9

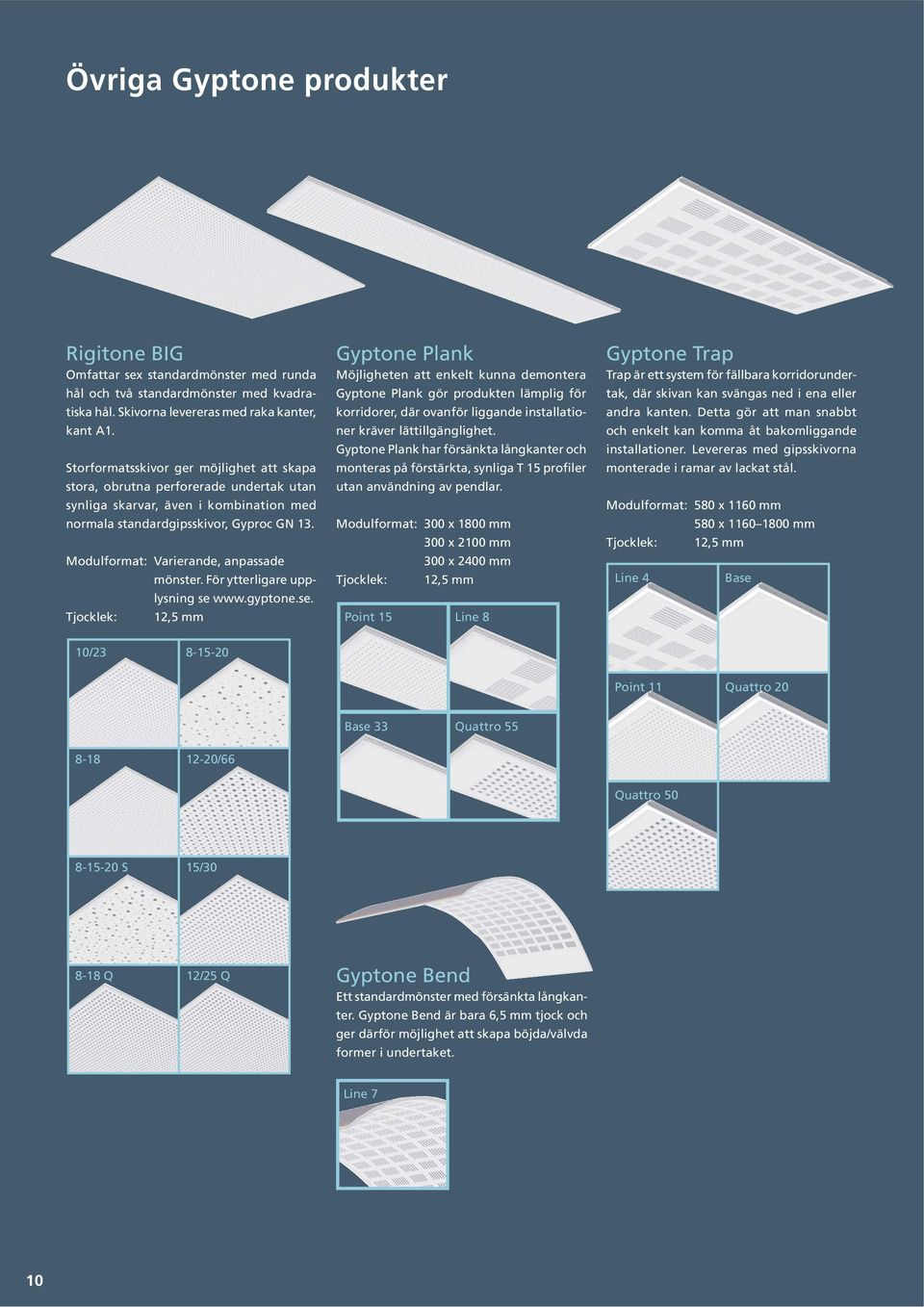

10 Övriga Gyptone produkter Rigitone BIG Omfattar sex standardmönster med runda hål och två standardmönster med kvadratiska hål. Skivorna levereras med raka kanter, kant A1. Storformatsskivor ger möjlighet att skapa stora, obrutna perforerade undertak utan synliga skarvar, även i kombination med normala standardgipsskivor, Gyproc GN 13. Modulformat: Varierande, anpassade mönster. För ytterligare upplysning se Gyptone Plank Möjligheten att enkelt kunna demontera Gyptone Plank gör produkten lämplig för korridorer, där ovanför liggande installationer kräver lättillgänglighet. Gyptone Plank har försänkta långkanter och monteras på förstärkta, synliga T 15 profiler utan användning av pendlar. Modulformat: 300 x 1800 mm 300 x 2100 mm 300 x 2400 mm Point 15 Line 8 Gyptone Trap Trap är ett system för fällbara korridorundertak, där skivan kan svängas ned i ena eller andra kanten. Detta gör att man snabbt och enkelt kan komma åt bakomliggande installationer. Levereras med gipsskivorna monterade i ramar av lackat stål. Modulformat: 580 x 1160 mm 580 x mm Line 4 Base 10/ Point 11 Quattro 20 Base 33 Quattro /66 Quattro S 15/ Q 12/25 Q Gyptone Bend Ett standardmönster med försänkta långkanter. Gyptone Bend är bara 6,5 mm tjock och ger därför möjlighet att skapa böjda/välvda former i undertaket. Line 7 10

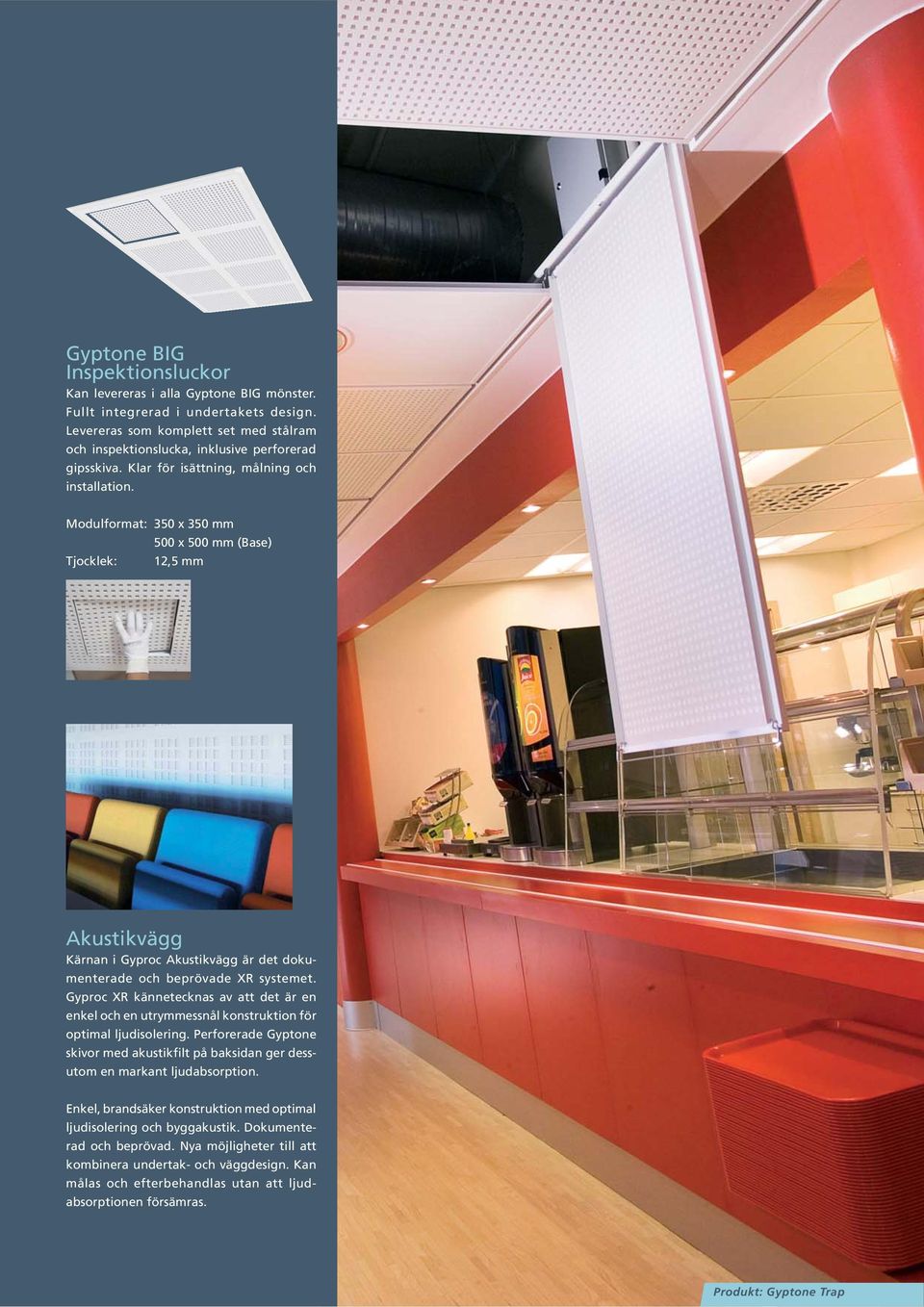

11 Gyptone BIG Inspektionsluckor Kan levereras i alla Gyptone BIG mönster. Fullt integrerad i undertakets design. Levereras som komplett set med stålram och inspektionslucka, inklusive perforerad gipsskiva. Klar för isättning, målning och installation. Modulformat: 350 x 350 mm 500 x 500 mm (Base) Akustikvägg Kärnan i Gyproc Akustikvägg är det dokumenterade och beprövade XR systemet. Gyproc XR kännetecknas av att det är en enkel och en utrymmessnål konstruktion för optimal ljudisolering. Perforerade Gyptone skivor med akustikfilt på baksidan ger dessutom en markant ljudabsorption. Enkel, brandsäker konstruktion med optimal ljudisolering och byggakustik. Dokumenterad och beprövad. Nya möjligheter till att kombinera undertak- och väggdesign. Kan målas och efterbehandlas utan att ljudabsorptionen försämras. Produkt: Gyptone Trap 11

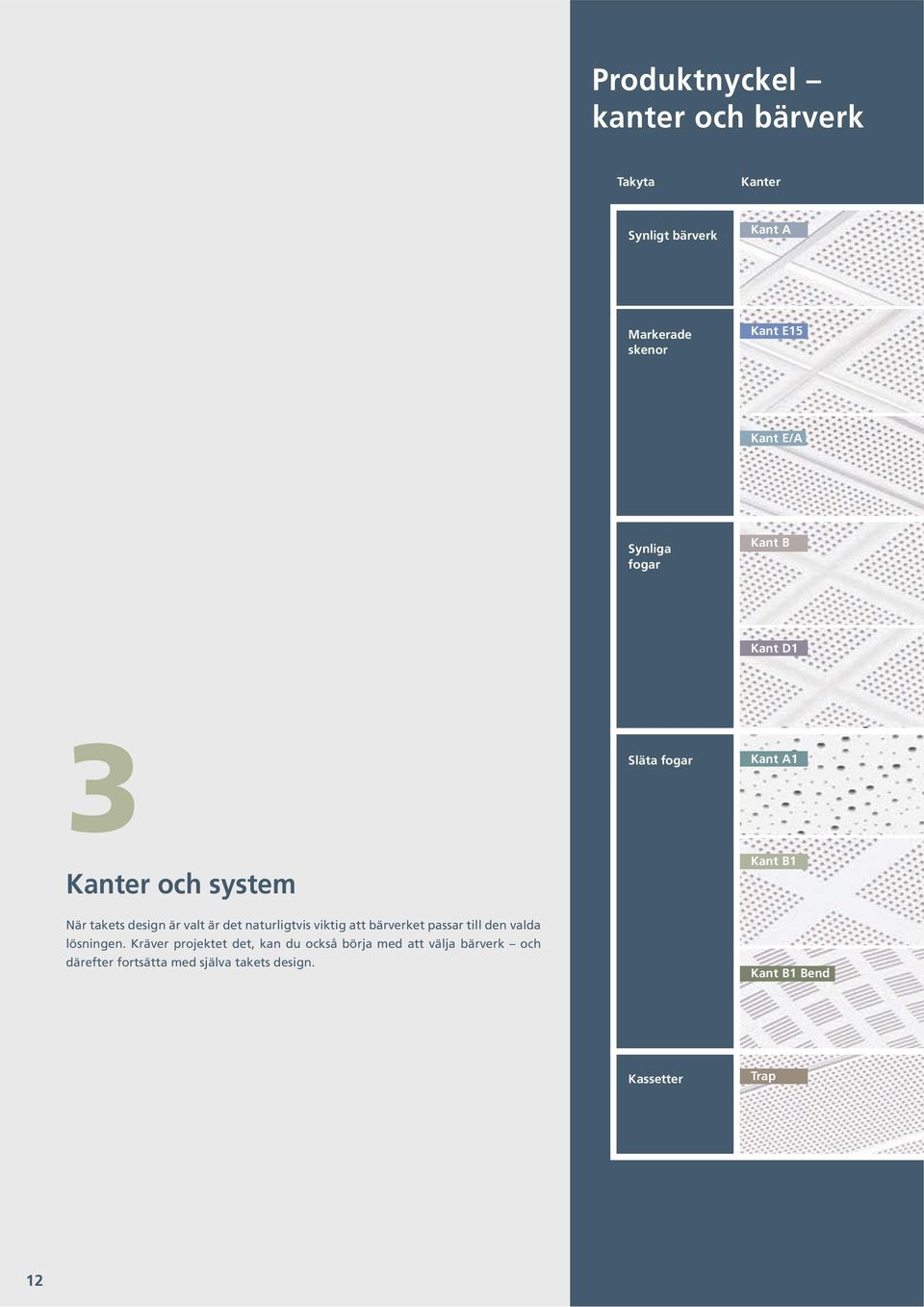

12 Produktnyckel kanter och bärverk Takyta Kanter Synligt bärverk Kant A Markerade skenor Kant E15 Kant E/A Synliga fogar Kant B Kant D1 3 Släta fogar Kant A1 Kanter och system Kant B1 När takets design är valt är det naturligtvis viktig att bärverket passar till den valda lösningen. Kräver projektet det, kan du också börja med att välja bärverk och därefter fortsätta med själva takets design. Kant B1 Bend Kassetter Trap 12

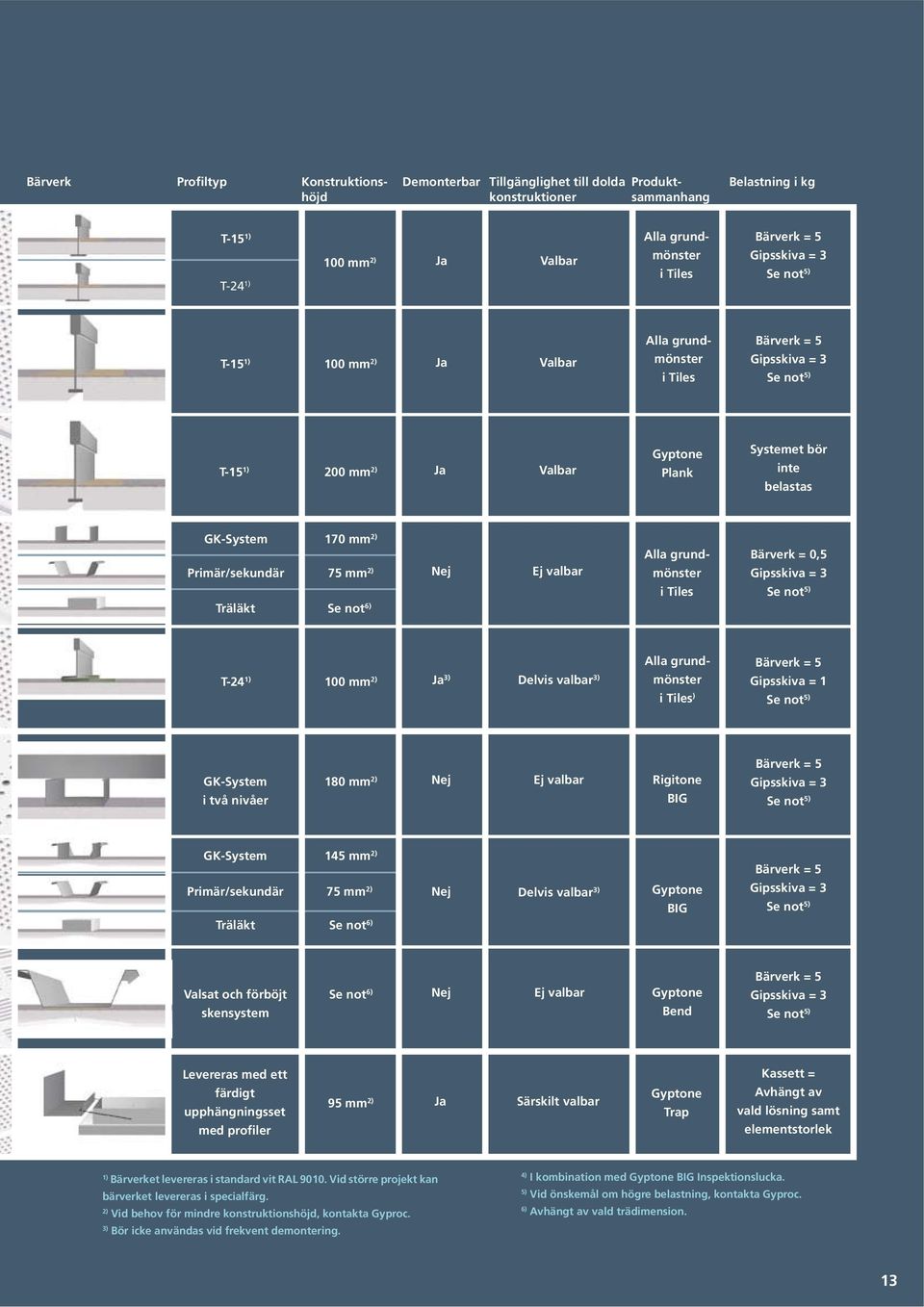

13 Bärverk Profiltyp Konstruktionshöjd Demonterbar Tillgänglighet till dolda konstruktioner Produktsammanhang Belastning i kg T-15 1) T-24 1) 100 mm 2) Ja Valbar Alla grundmönster i Tiles Bärverk = 5 Gipsskiva = 3 Se not 5) T-15 1) 100 mm 2) Ja Valbar Alla grundmönster i Tiles Bärverk = 5 Gipsskiva = 3 Se not 5) T-15 1) 200 mm 2) Ja Valbar Gyptone Plank Systemet bör inte belastas GK-System Primär/sekundär Träläkt 170 mm 2) 75 mm 2) Se not 6) Nej Ej valbar Alla grundmönster i Tiles Bärverk = 0,5 Gipsskiva = 3 Se not 5) T-24 1) 100 mm 2) Ja 3) Delvis valbar 3) Alla grundmönster Bärverk = 5 Gipsskiva = 1 i Tiles ) Se not 5) GK-System i två nivåer 180 mm 2) Nej Ej valbar Rigitone BIG Bärverk = 5 Gipsskiva = 3 Se not 5) GK-System Primär/sekundär Träläkt 145 mm 2) 75 mm 2) Se not 6) Nej Delvis valbar 3) Gyptone BIG Bärverk = 5 Gipsskiva = 3 Se not 5) Valsat och förböjt skensystem Se not 6) Nej Ej valbar Gyptone Bend Bärverk = 5 Gipsskiva = 3 Se not 5) Levereras med ett färdigt upphängningsset med profiler 95 mm 2) Ja Särskilt valbar Gyptone Trap Kassett = Avhängt av vald lösning samt elementstorlek 1) Bärverket levereras i standard vit RAL Vid större projekt kan bärverket levereras i specialfärg. 2) Vid behov för mindre konstruktionshöjd, kontakta Gyproc. 4) I kombination med Gyptone BIG Inspektionslucka. 5) Vid önskemål om högre belastning, kontakta Gyproc. 6) Avhängt av vald trädimension. 3) Bör icke användas vid frekvent demontering. 13

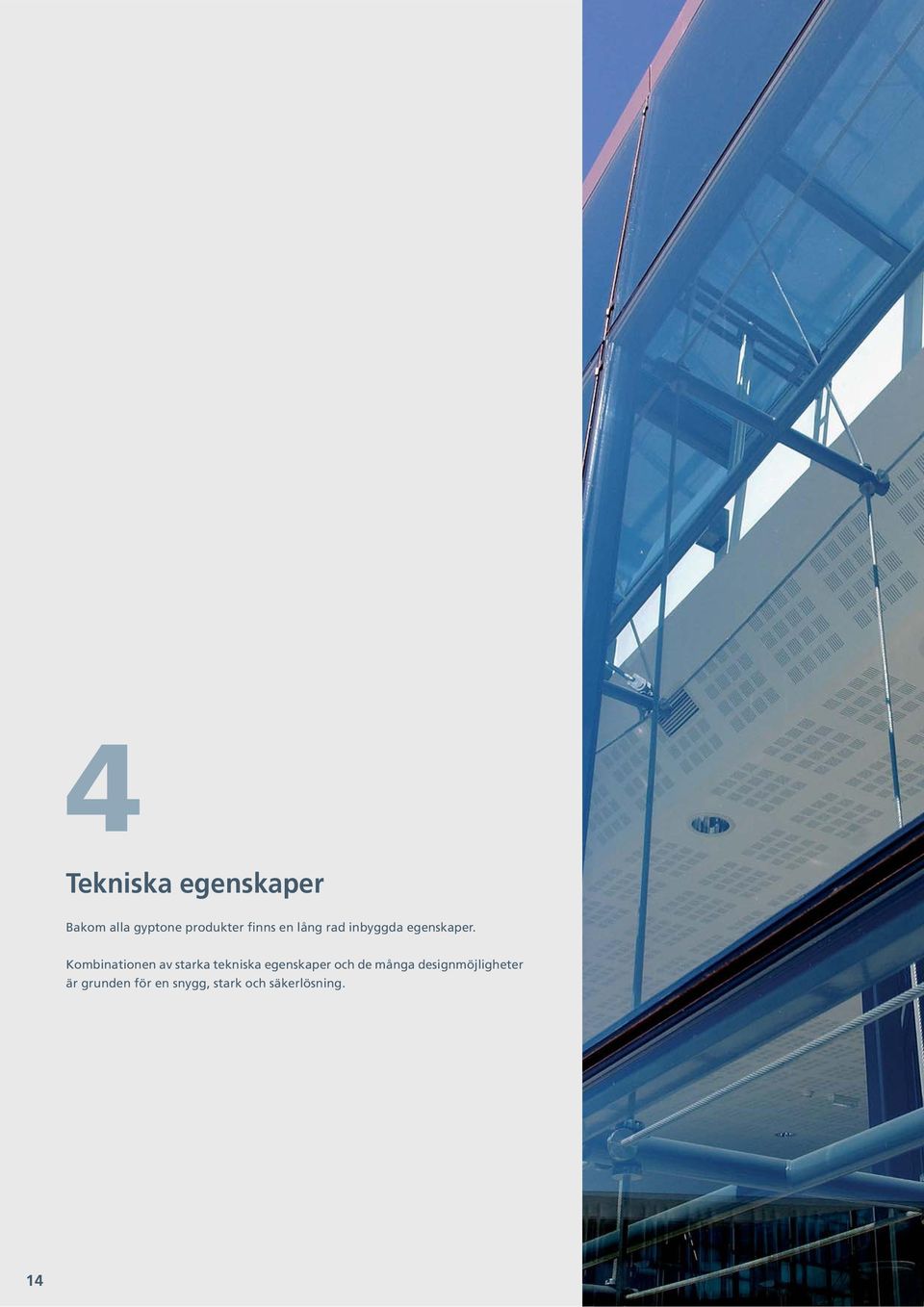

14 4 Tekniska egenskaper Bakom alla gyptone produkter finns en lång rad inbyggda egenskaper. Kombinationen av starka tekniska egenskaper och de många designmöjligheter är grunden för en snygg, stark och säkerlösning. 14

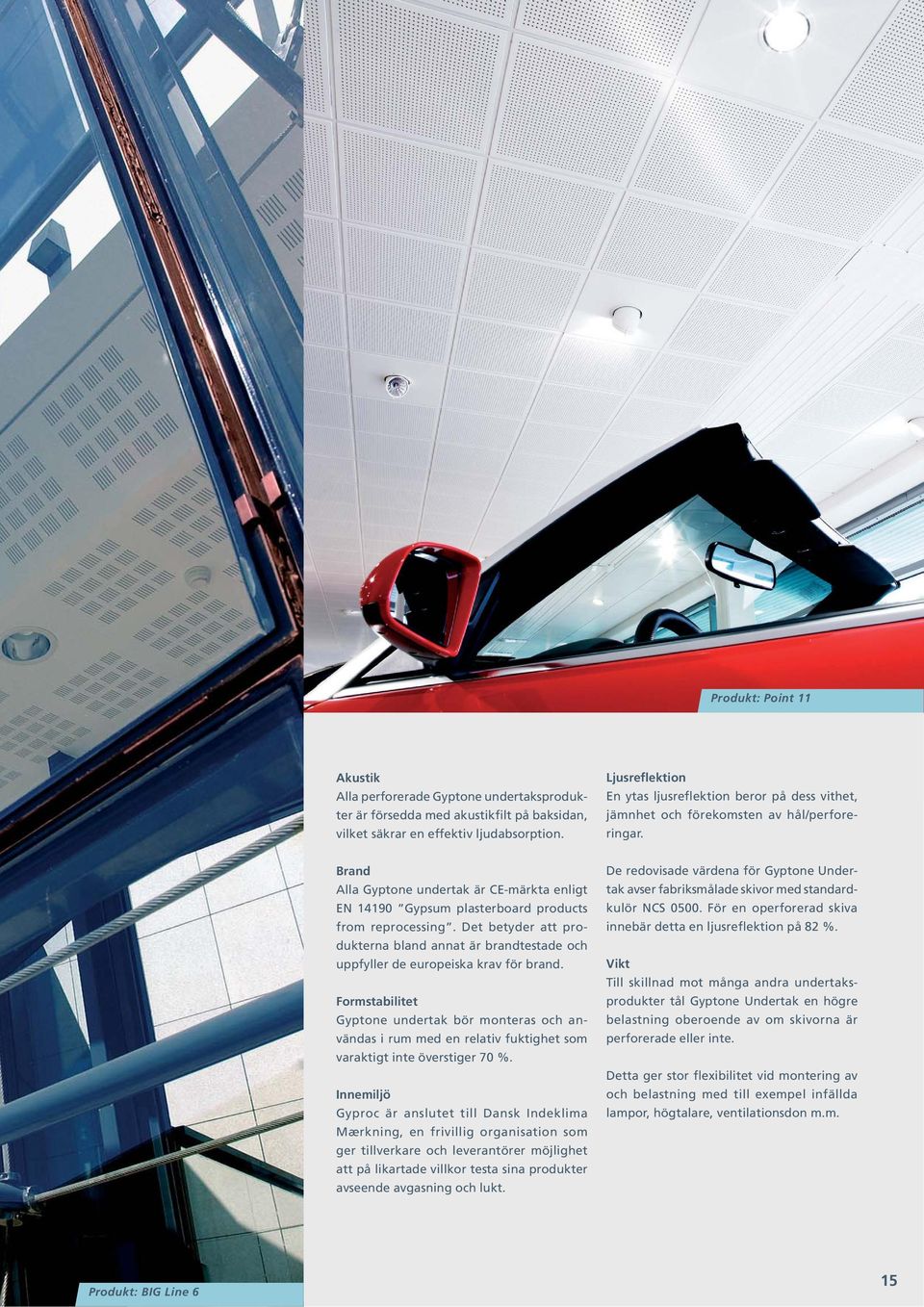

15 Produkt: Point 11 Akustik Alla perforerade Gyptone undertaksprodukter är försedda med akustikfilt på baksidan, vilket säkrar en effektiv ljudabsorption. Ljusreflektion En ytas ljusreflektion beror på dess vithet, jämnhet och förekomsten av hål/perforeringar. Brand Alla Gyptone undertak är CE-märkta enligt EN Gypsum plasterboard products from reprocessing. Det betyder att produkterna bland annat är brandtestade och uppfyller de europeiska krav för brand. Formstabilitet Gyptone undertak bör monteras och användas i rum med en relativ fuktighet som varaktigt inte överstiger 70 %. Innemiljö Gyproc är anslutet till Dansk Indeklima Mærkning, en frivillig organisation som ger tillverkare och leverantörer möjlighet att på likartade villkor testa sina produkter avseende avgasning och lukt. De redovisade värdena för Gyptone Undertak avser fabriksmålade skivor med standardkulör NCS För en operforerad skiva innebär detta en ljusreflektion på 82 %. Vikt Till skillnad mot många andra undertaksprodukter tål Gyptone Undertak en högre belastning oberoende av om skivorna är perforerade eller inte. Detta ger stor flexibilitet vid montering av och belastning med till exempel infällda lampor, högtalare, ventilationsdon m.m. Produkt: BIG Line 6 15

16 Gyptone.se är inte bara en hemsida. Här hittar du alla Gyptone produkter live se på gyptone.se välj 3D produktgalleri så kommer du till en 3D värld, där alla våra produkter kan vändas och snurras, sättas samman med de olika systemen och visas, precis som det resultat du gärna vill ha med ditt projekt. Gyproc AB Box Bålsta Tel: Fax: Mars 2008
