ROCKFON SYSTEM T35 MONOLITHIC

Transkript

1 Systembeskrivning ROCKFON SYSTEM T35 MONOLITHIC Monolitiskt undertakssystem med goda akustiska egenskaper Klassisk vitputsad yta Stabilt och enkelt bärverkssystem Utförs av certifierade Mono-installatörer E-mono

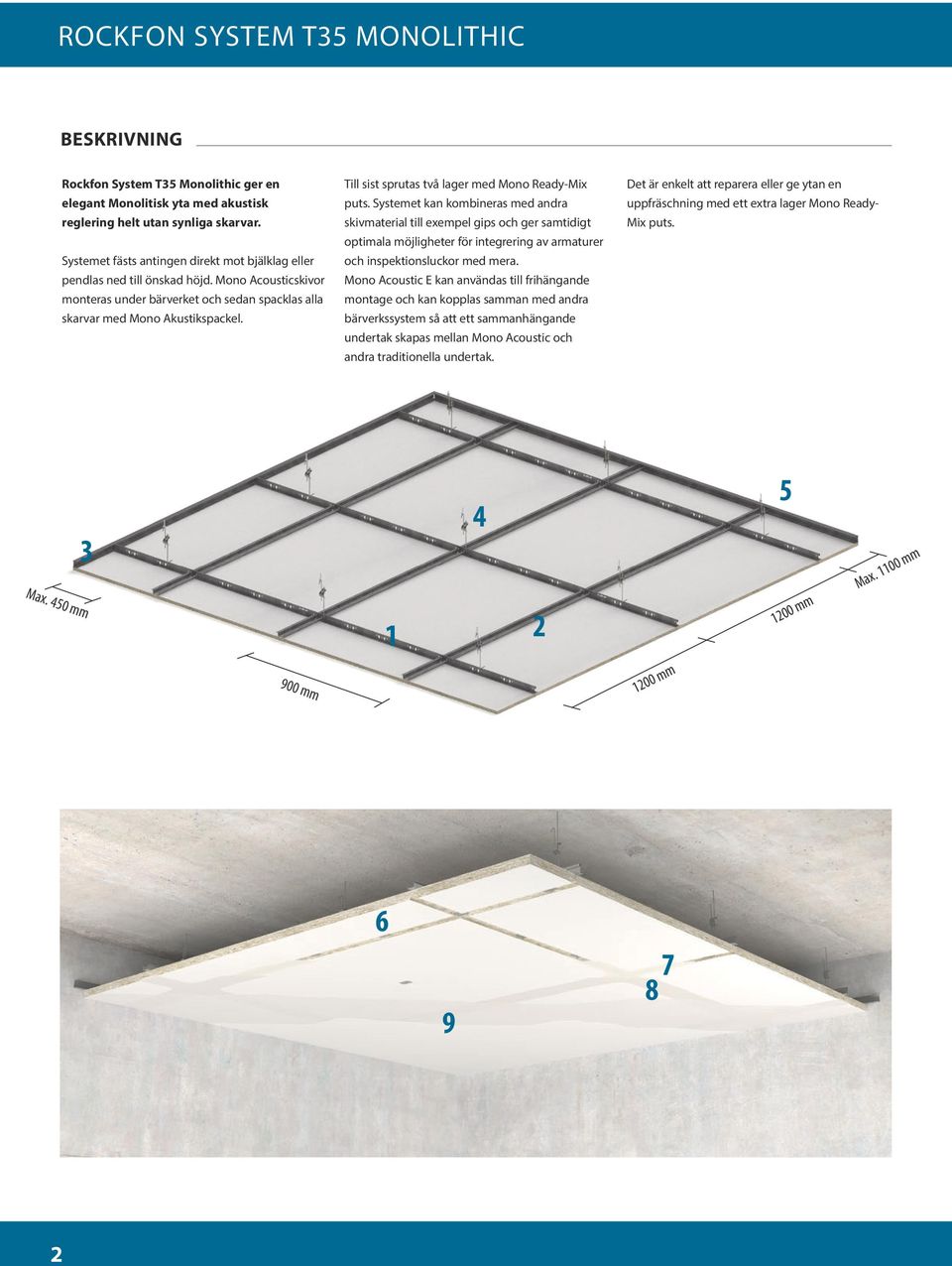

2 BESKRIVNING Rockfon System T35 Monolithic ger en elegant Monolitisk yta med akustisk reglering helt utan synliga skarvar. Systemet fästs antingen direkt mot bjälklag eller pendlas ned till önskad höjd. Mono Acousticskivor monteras under bärverket och sedan spacklas alla skarvar med Mono Akustikspackel. Till sist sprutas två lager med Mono Ready-Mix puts. Systemet kan kombineras med andra skivmaterial till exempel gips och ger samtidigt optimala möjligheter för integrering av armaturer och inspektionsluckor med mera. Mono Acoustic E kan användas till frihängande montage och kan kopplas samman med andra bärverkssystem så att ett sammanhängande undertak skapas mellan Mono Acoustic och andra traditionella undertak. Det är enkelt att reparera eller ge ytan en uppfräschning med ett extra lager Mono Ready- Mix puts. 3 Max. 450 mm 900 mm mm 00 mm Max. 00 mm

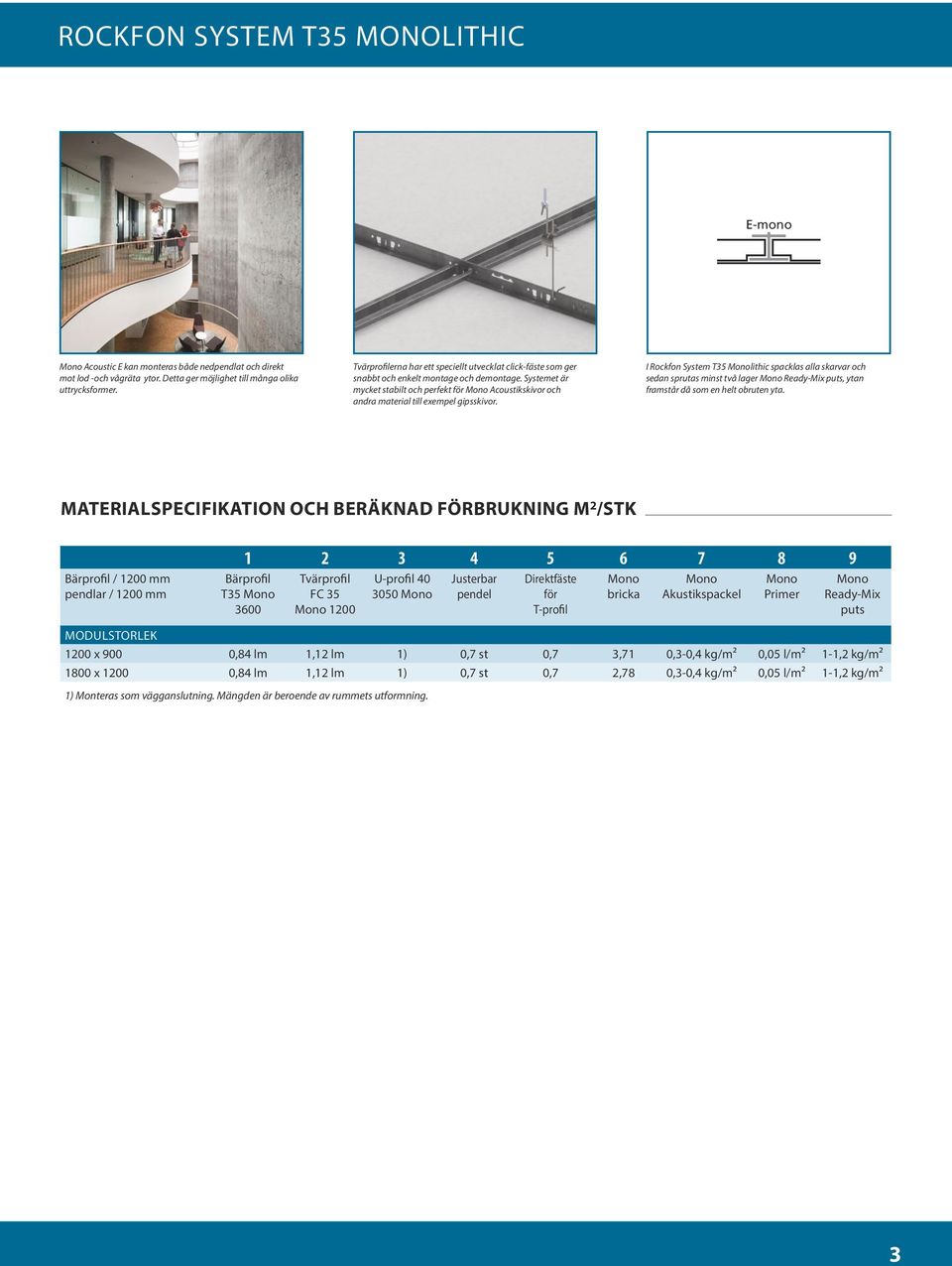

3 E-mono Mono Acoustic E kan monteras både nedpendlat och direkt mot lod -och vågräta ytor. Detta ger möjlighet till många olika uttrycksformer. Tvärprofilerna har ett speciellt utvecklat click-fäste som ger snabbt och enkelt montage och demontage. Systemet är mycket stabilt och perfekt för Mono Acoustikskivor och andra material till exempel gipsskivor. I Rockfon System T35 Monolithic spacklas alla skarvar och sedan sprutas minst två lager Mono Ready-Mix puts, ytan framstår då som en helt obruten yta. MATERIALSPECIFIKATION OCH BERÄKNAD FÖRBRUKNING M /STK Bärprofil / 00 mm pendlar / 00 mm Bärprofil T35 Mono 3600 Tvärprofil FC 35 Mono 00 U-profil Mono Justerbar pendel Direktfäste för T-profil Mono bricka Mono Akustikspackel Mono Primer Mono Ready-Mix puts MODULSTORLEK 00 x 900 0,84 lm, lm ) 0,7 st 0,7 3,7 0,3-0,4 kg/m² 0,05 l/m² -, kg/m² 800 x 00 0,84 lm, lm ) 0,7 st 0,7,78 0,3-0,4 kg/m² 0,05 l/m² -, kg/m² ) Monteras som vägganslutning. Mängden är beroende av rummets utformning. 3

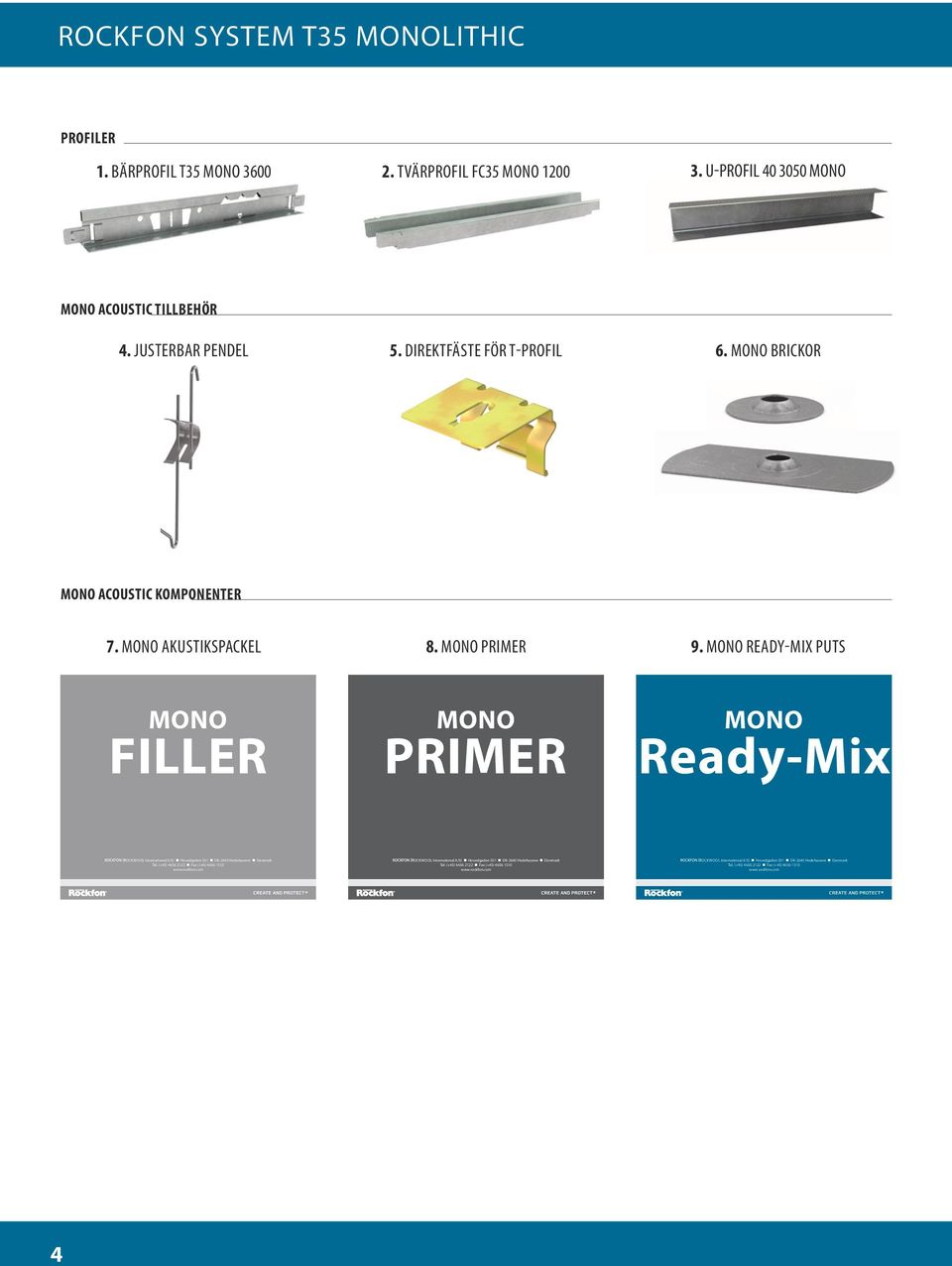

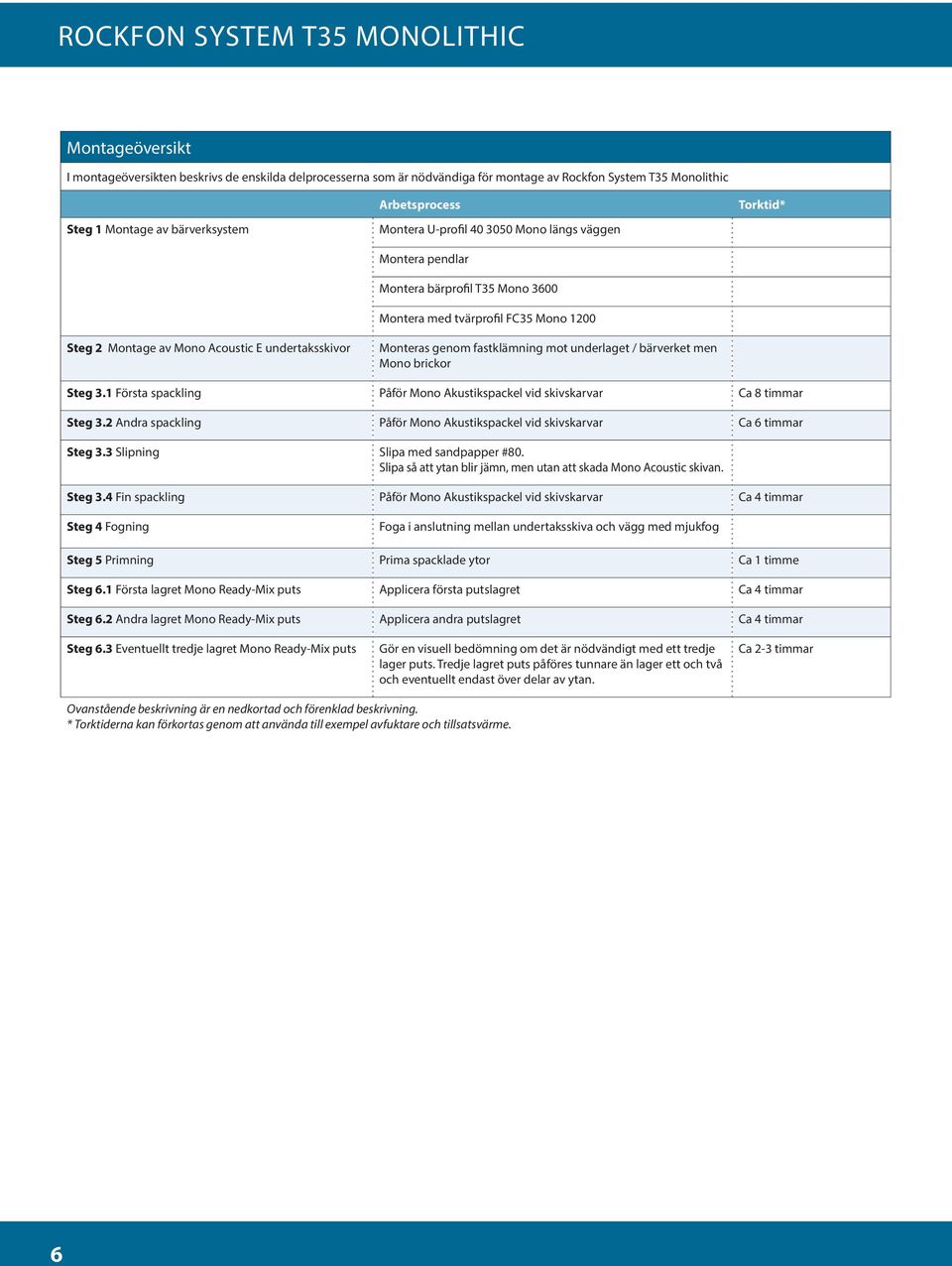

4 PROFILER. BÄRPROFIL T35 MONO TVÄRPROFIL FC35 MONO U-PROFIL MONO MONO ACOUSTIC TILLBEHÖR 4. JUSTERBAR PENDEL 5. DIREKTFÄSTE FÖR T-PROFIL 6. MONO BRICKOR MONO ACOUSTIC KOMPONENTER 7. MONO AKUSTIKSPACKEL 8. MONO PRIMER 9. MONO READY-MIX PUTS MONO FILLER MONO PRIMER MONO Ready-Mix OCKWOOL International A/S) Hovedgaden 50 DK-640 Hedehusene Denmark Tel. (+45) 4656 Fax (+45) OCKWOOL International A/S) Hovedgaden 50 DK-640 Hedehusene Denmark Tel. (+45) 4656 Fax (+45) OCKWOOL International A/S) Hovedgaden 50 DK-640 Hedehusene Denmark Tel. (+45) 4656 Fax (+45)

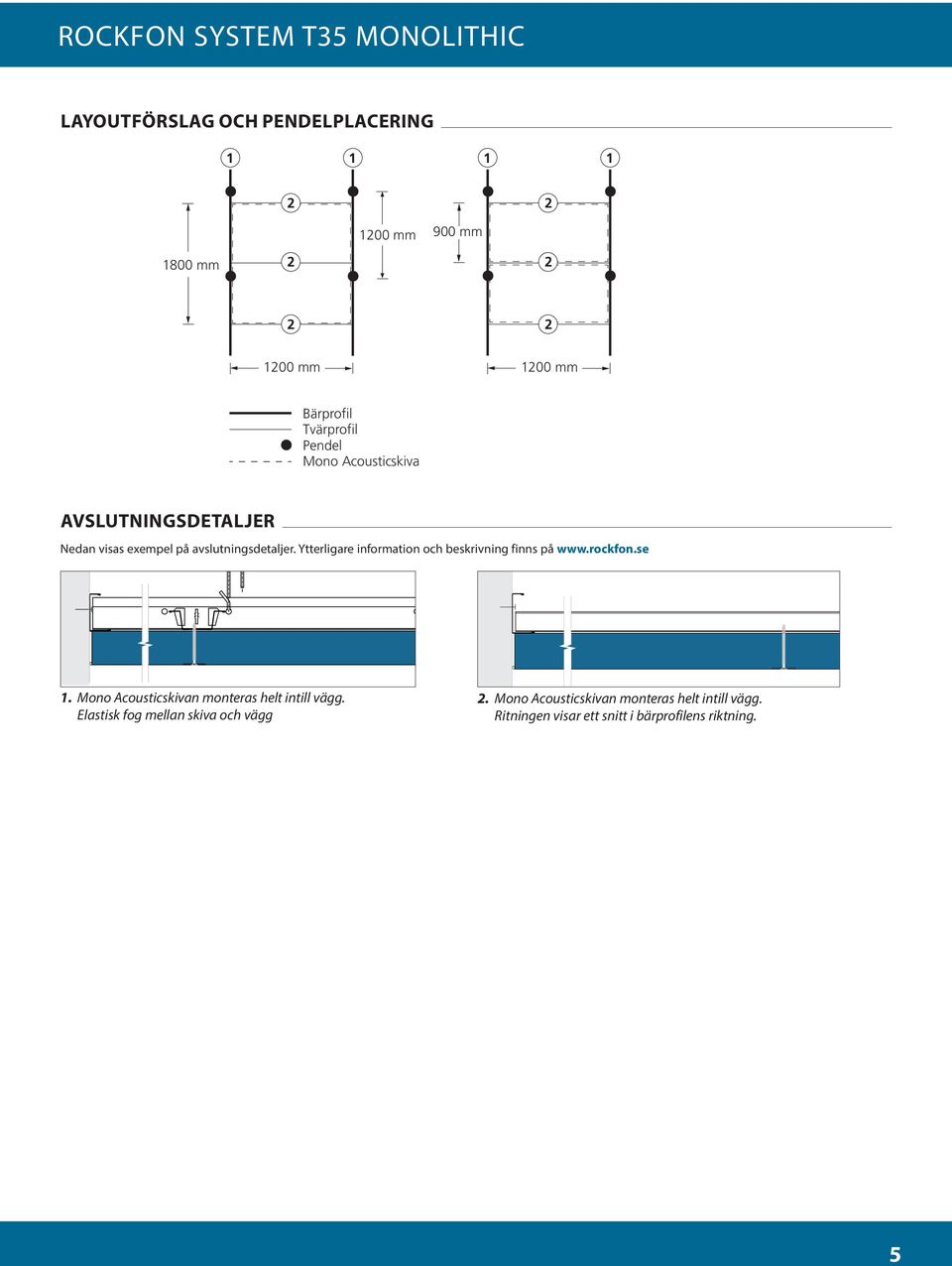

5 LAYOUTFÖRSLAG OCH PENDELPLACERING 00 mm 900 mm 800 mm 00 mm 00 mm Bärprofil Tvärprofil Pendel Mono Acousticskiva AVSLUTNINGSDETALJER Nedan visas exempel på avslutningsdetaljer. Ytterligare information och beskrivning finns på Mono Acousticskivan monteras helt intill vägg. Elastisk fog mellan skiva och vägg. Mono Acousticskivan monteras helt intill vägg. Ritningen visar ett snitt i bärprofilens riktning. 5

6 Montageöversikt I montageöversikten beskrivs de enskilda delprocesserna som är nödvändiga för montage av Rockfon System T35 Monolithic Steg Montage av bärverksystem Steg Montage av Mono Acoustic E undertaksskivor Arbetsprocess Montera U-profil Mono längs väggen Montera pendlar Montera bärprofil T35 Mono 3600 Montera med tvärprofil FC35 Mono 00 Monteras genom fastklämning mot underlaget / bärverket men Mono brickor Torktid* Steg 3. Första spackling Påför Mono Akustikspackel vid skivskarvar Ca 8 timmar Steg 3. Andra spackling Påför Mono Akustikspackel vid skivskarvar Ca 6 timmar Steg 3.3 Slipning Slipa med sandpapper #80. Slipa så att ytan blir jämn, men utan att skada Mono Acoustic skivan. Steg 3.4 Fin spackling Påför Mono Akustikspackel vid skivskarvar Ca 4 timmar Steg 4 Fogning Foga i anslutning mellan undertaksskiva och vägg med mjukfog Steg 5 Primning Prima spacklade ytor Ca timme Steg 6. Första lagret Mono Ready-Mix puts Applicera första putslagret Ca 4 timmar Steg 6. Andra lagret Mono Ready-Mix puts Applicera andra putslagret Ca 4 timmar Steg 6.3 Eventuellt tredje lagret Mono Ready-Mix puts Gör en visuell bedömning om det är nödvändigt med ett tredje lager puts. Tredje lagret puts påföres tunnare än lager ett och två och eventuellt endast över delar av ytan. Ca -3 timmar Ovanstående beskrivning är en nedkortad och förenklad beskrivning. * Torktiderna kan förkortas genom att använda till exempel avfuktare och tillsatsvärme. 6

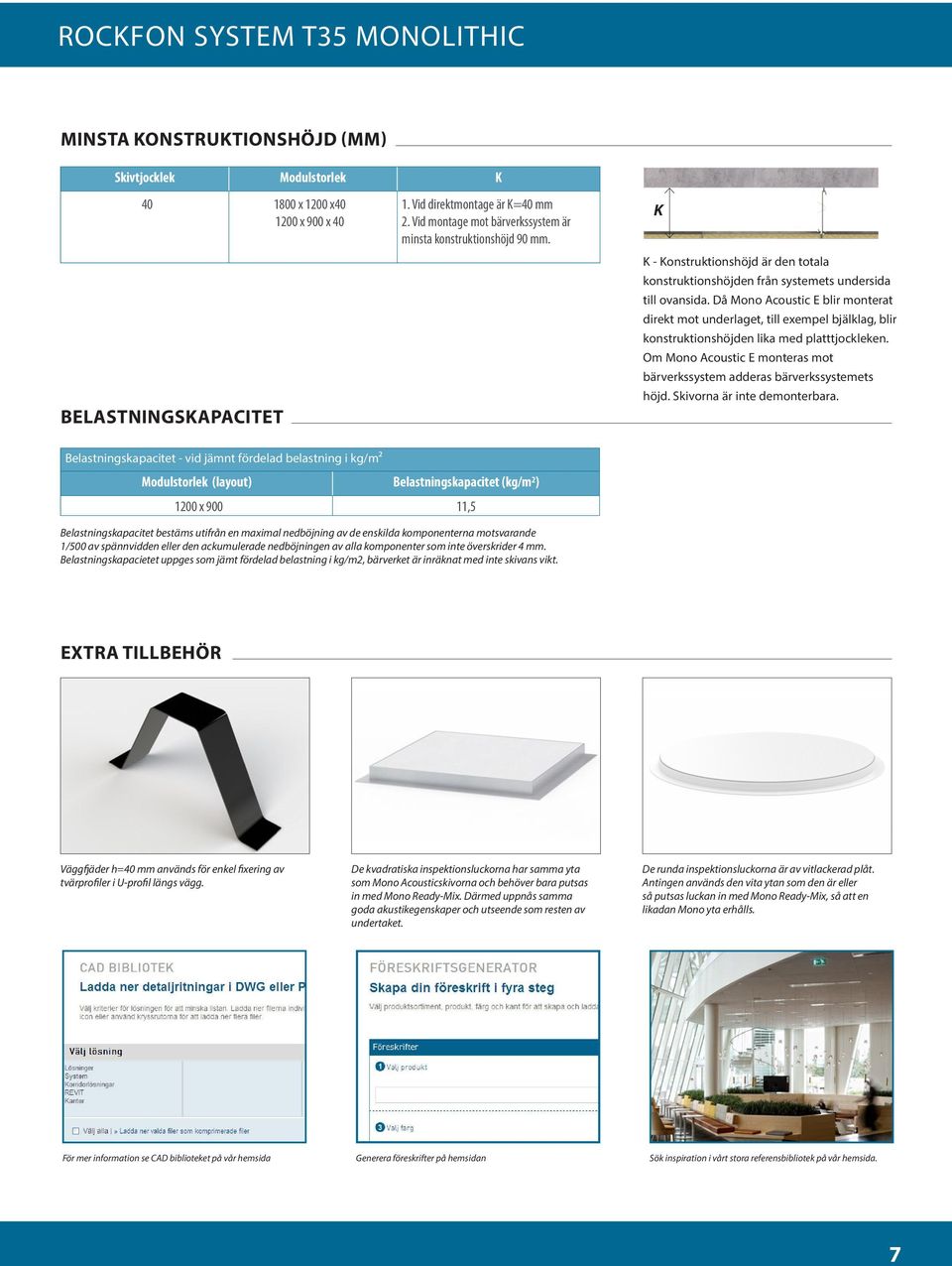

7 MINSTA KONSTRUKTIONSHÖJD (MM) Skivtjocklek Modulstorlek K x 00 x40 00 x 900 x 40 BELASTNINGSKAPACITET. Vid direktmontage är K=40 mm. Vid montage mot bärverkssystem är minsta konstruktionshöjd 90 mm. K K - Konstruktionshöjd är den totala konstruktionshöjden från systemets undersida till ovansida. Då Mono Acoustic E blir monterat direkt mot underlaget, till exempel bjälklag, blir konstruktionshöjden lika med platttjockleken. Om Mono Acoustic E monteras mot bärverkssystem adderas bärverkssystemets höjd. Skivorna är inte demonterbara. Belastningskapacitet - vid jämnt fördelad belastning i kg/m² Modulstorlek (layout) Belastningskapacitet (kg/m ) 00 x 900,5 Belastningskapacitet bestäms utifrån en maximal nedböjning av de enskilda komponenterna motsvarande /500 av spännvidden eller den ackumulerade nedböjningen av alla komponenter som inte överskrider 4 mm. Belastningskapacietet uppges som jämt fördelad belastning i kg/m, bärverket är inräknat med inte skivans vikt. EXTRA TILLBEHÖR Väggfjäder h=40 mm används för enkel fixering av tvärprofiler i U-profil längs vägg. De kvadratiska inspektionsluckorna har samma yta som Mono Acousticskivorna och behöver bara putsas in med Mono Ready-Mix. Därmed uppnås samma goda akustikegenskaper och utseende som resten av undertaket. De runda inspektionsluckorna är av vitlackerad plåt. Antingen används den vita ytan som den är eller så putsas luckan in med Mono Ready-Mix, så att en likadan Mono yta erhålls. För mer information se CAD biblioteket på vår hemsida Generera föreskrifter på hemsidan Sök inspiration i vårt stora referensbibliotek på vår hemsida. 7
