1 Systembeskrivning ROCKFON SYSTEM T24 A/E Allsidigt och enkelt undertakssystem Snabbt och lätt att montera Synligt bärverk Lätt integration av armaturer A24 E24 E24

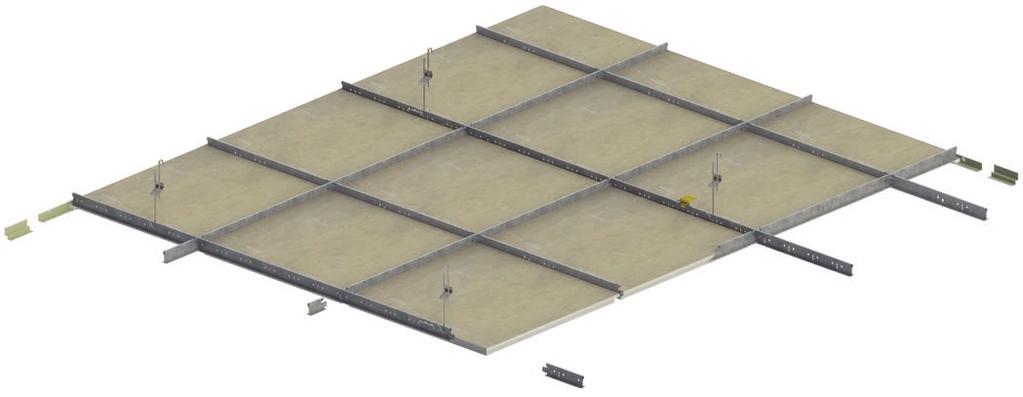

2 ROCKFON SYSTEM T24 A/E BESKRIVNING Rockfon System T24 A/E används - beroende på val av undertaksskiva - till undertakslösningar med delvis dolt- (E-kant) eller synligt bärverk (A-kant). Systemet fästs antingen direkt i bjälklaget eller pendlas ner till önskad höjd. Den synliga delen av profilerna i Rockfon System T24 A/E är 24 mm breda. Alla komponenter är tillverkade av galvaniserat stål med en slät, vit synlig yta. 6 Alla bärande T-profiler är 38 mm höga, vilket säkrar enkel integration av armaturer. Systemet omfattar bärprofiler, tvärprofiler (i flera längder), avslutningslister, pendlar och övriga tillbehör. Bärverkssystemet kan kombineras på otaliga sätt och kan anpassas för ett stort urval modulstorlekar. 3 4 max. 450 m m mm m 00 m.12 max mm A24 E24 E24 Full höjd på alla profiler ger bra integrationsmöjligheter för armaturer 2 Tvärprofilerna har ett distinkt "klick" som underlättar snabbt och lätt montage såväl som demontage Systemet kan användas för undertakslösningar med delvis doltoch synligt bärverk (E och A-kant). Profilerna är 24 mm breda.

3 MATERIALSPECIFIKATION OCH BERÄKNAD FÖRBRUKNING MÄNGD/M A* 4B** 5 6 7*** 8 9 Bärprofiler / mm Pendlar / mm (Max mm) Bärprofil T Tvärprofil T Tvärprofil T24 Skugglist RFN 812 (L: 3000 mm) Skugglist RFN 1015 (L: 3000 mm) L-list 24/24 (L: 3050 mm) Justerbar pendel Direktfäste för T-profil Tvärprofil T MODULSTORLEK 600 x 600 0,84 lm 0,84 lm 1,68 lm 1) 1) 1) 0,70 st 0,70 st - 1) 900 x 600 0,84 lm - 1,12 lm 1) 1) 1) 0,70 st 0,70 st 0,84 lm 1) x 600 0,85 lm - 1,68 lm 1) 1) 1) 0,70 st 0,70 st - 1) 900 x 900 2) 1,12 lm - - 1) 1) 1) 0,93 st 0,93 st 1,12 lm 1) x 900 0,84 lm - 1,12 lm 1) 1) 1) 0,70 st 0,70 st - 1) x 0,84 lm - 0,84 lm 1) 1) 1) 0,70 st 0,70 st - 1) 1) Förbrukning beroende på rummets storlek 2) Bärprofiler per c/c 900 mm *) Används till skivor med A-kant samt Tropic och Koral med E-kant. **) Används till Sonar och Krios med E-kant. ***) Välj mellan tre höjder på direktfäste: h=50, 80 eller 100 mm. Max belastningskapacitet 18 kg/st. Kantfjäder h=23mm PROFILER 1. BÄRPROFIL T24 C/H TVÄRPROFIL T24 C TVÄRPROFIL T24 C 38 AVSLUTNINGSLISTER 4A. SKUGGLIST RFN B. SKUGGLIST RFN L-LIST 24/ TILLBEHÖR 6. JUSTERBAR PENDEL 7. DIREKTFÄSTE FÖR T-PROFIL 9. KANTFJÄDER H=23 MM 3

4 LAYOUTFÖRSLAG OCH PENDELPLACERING mm mm 900 mm Bärprofil Tvärprofil Pendel AVSLUTNINGSDETALJER Nedan visas några alternativ för avslutningsdetaljer. Ytterligare information och beskrivning finns på 1. L-list, E-kant 2. L-list på regel, E-kant 3. Skugglist, E-kant 4. Skugglist, A-kant 5. Anslutning till fast gipsfris med gipsanslutningsbeslag, E-kant 6. Anslutning till fast gipsfris med gipsanslutningsbeslag, A-kant 4

5 MINSTA MONTAGEHÖJD Skivtjocklek Modulstorlek D x 600 x x x x x x x x x x 600 x D Minsta montagehöjd för enkelt montage och demontage (D). Minsta montagehöjd vid användning av direktfäste är 50 mm BELASTNINGSKAPACITET Belastningskapacitet - vid jämnt fördelad belastning i kg/m² Modulstorlek Belastningskapacitet 600 x ,5 600 x 17,9 900 x ,9 x 11,7 x ,2 900 x ,0 Systemets belastningskapacitet bestäms utifrån maximalt tillåten nedböjning av de enskilda komponenterna motsvarandde 1/500 del av spännvidden eller den ackumulerade nedböjningen av alla konstruktionskomponenterna som inte överskrider 4 mm. Belastningskapaciteten uppges som jämnt fördelad belastning i kg/m². Skivans vikt är inte inkluderad. TILLBEHÖR Ett justerbart direktfäste är ett bra verktyg för enkel justering av undertakshöjden t.ex när bjälklaget är ojämnt och det är låg montagehöjd. Den förstärkta L-listen 24/24 är tillverkad i tjockare stål än standardlisten. Detta ger en snygg och hållbar avslutning av det nedpendlade undertaket. J-profilerna kan t.ex. användas som avslutning av undertaket vid ö-montage. ROCKFON har ett stort urval av J-profiler till olika lösningar och undertaksskivor. Besök vårt CAD bibliotek för mer inspiration. För mer information se CAD biblioteket på vår hemsida Generera föreskrifter på hemsidan Sök inspiration i vårt stora referensbibliotek på vår hemsida. 5

6 VÄGGAVSLUTNING Avslutning mellan undertak och vägg eller annan vertikal yta L-listen skall fästas i väggen på önskad nivå med lämpliga fästdon per max. 300 mm. Skarvar mellan vägglister skall vara täta och L-lister skall monteras rakt och i våg. För bästa resultat skall man inte använda längder mindre än 300 mm. Avslutning mot böjd vägg Den bästa metoden att avsluta mot böjd vägg är att använda en förböjd eller böjbar L-list. Montage enligt anvisning ovan. ROCKFON hjälper gärna till att lösa denna typ av detaljer. Hörn L-listen skall geras väl i alla hörn/skarvar. Överlappande skarvar accepteras i innerhörn om inte annat föreskrivs. BÄRVERK Normalt monteras bärverket symmetriskt i rummet, vilket betyder att skivorna skall ha samma storlek längs de parallella sidorna. Skivorna närmast väggen bör inte ha en bredd mindre än 200 mm. Pendlar fästs i bjälklaget med lämpliga fästdon på c/c mm beroende på belastningen. Bärprofilerna monteras på c/c mm och justeras till önskad nivå. Skarvarna fördelas över hela takytan. Pendlar placeras max. 150 mm från bärprofilernas brandutstansning samt max. 450 mm från vägg. Vid montage av 900x900 moduler monteras bärprofilerna på c/c 900 mm med ett pendelavstånd på mm. Extra pendlar kan behövas för att bära laster från infällda installationer. Vid infästning med direktfäste för T-profil skall man vara uppmärksam på att samtliga beslag kan belastas med max 18 kg/st. x mm modul Montera mm långa tvärprofiler mellan bärprofilerna på c/c mm. x 900 mm modul Montera mm långa tvärprofiler mellan bärprofilerna på c/c 900 mm. x 600 mm modul Montera mm långa tvärprofiler mellan bärprofilerna på c/c 600 mm. 600 x 600 mm modul Montera mm långa tvärprofiler mellan bärprofilerna på c/c 600 mm. Montera därefter 600 mm tvärprofiler på c/c 600 mm mellan mm tvärprofiler parallellt med bärprofilerna. 900 x 900 mm modul Montera 900 mm långa tvärprofiler mellan bärprofilerna på c/c 900 mm. 900 x 600 mm modul Montera mm långa tvärprofiler mellan bärprofilerna på c/c 900 mm. Montera därefter 900 mm tvärprofiler på c/c 600 mm mellan de mm långa tvärprofilerna parallellt med bärprofilerna. ILÄGGNING AV UNDERTAKSSKIVOR för att undvika nedsmutsning rekommenderar vi användning av rena handskar med nitril- eller PU-beläggning vid iläggning av ROCKFON undertaksskivor. Tillpassning görs med en skarp kniv. Alla synliga skurna kanter och genomförningar skall målas. Undertaksskivor med matt, slät yta är riktningsberoende. För att säkerställa det färdiga undertakets enhetliga utseende är det viktigt att skivorna vänds rätt. Undertaksskivans riktning framgår av en text på baksidan. 6

7 KORROSIONSSKYDD Detta bärverk i standardutförande har mycket bra hållbarhet och lång livslängd och når upp till kraven för korrosionsklass B enligt standarden EN I utrymmen där det ställs särskilda krav för korrosionsbeständighet, som t.ex. i simhallar, kan extra korrosionsbeständigt bärverk levereras. Detta bärverk klarar kraven för korrosionsklass D enligt EN TILLBEHÖR Clips för säkring av undertaksskivor Det finns flera olika typer av clips som passar till ROCKFONS undertaksskivor. I mindre rum, entréer, trapphus m.m. där det kan uppstå tryckskillnad mellan rummen, rekommenderas att undertaksskivorna säkras i bärverket med clips på ovansidan. Upphängning Vi rekommenderar direktfäste för T-profil eller justerbara pendlar till upphängning. Pendlarna fästs i hålen i bärprofilerna och skall vändas åt samma håll med hänsyn till iläggning av undertaksskivorna. Infästning Det finns många olika sätt för infästning i bjälklaget. Det är viktig att använda rätt metod för det aktuella materialet. Integration av armaturer Många olika typer av armaturer kan enkelt integreras i detta ROCKFON system. Ljusarmaturer m.m. skall inte placeras direkt i ROCKFONs undertaksskivor. Belastningarna från dessa skall istället fördelas jämnt med hjälp av tryckfördelande skivor eller avlastningsprofiler som vilar på bärverket. Alternativt skall armaturen pendlas separat. Vid integration av ljusarmaturer m.m. beror det ev. behovet av extra pendling på armaturens vikt, modulstorleken på ROCKFON undertaket och armaturens placering i bärverket. Kontakta ROCKFON teknisk support för mer information. 7

8 We believe our acoustic stone wool and metal solutions for ceilings and walls are a fast and simple way to create beautiful, comfortable and safe spaces. Easy to install and durable, they protect people from noise and the spread of fire. They are our way of making a constructive contribution towards a sustainable future. Create and Protect is what drives us. It means putting people first, sharing success and maintaining trust. It s our rock-solid promise to you. At ROCKFON, Create and Protect is what we do - and it s inspired by you Alla nämnda färgkoder baseras på NCS Natural Colour System egendom och används på licens från NCS Colour AB, Stockholm Vi reserverar oss för tryckfel samt förbehåller oss rätten att vid sortiments och produktionstekniska korrigeringar ändra utan föregående varsel. ROCKFON (ROCKWOOL AB) Box (Kompanigatan 5) S Jönköping Tel Fax
