3.1. Innerväggar. Anslutning mot tunga konstruktioner. Anmärkning. Konstruktionsdetaljer. Klassificeringar

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "3.1. Innerväggar. Anslutning mot tunga konstruktioner. Anmärkning. Konstruktionsdetaljer. Klassificeringar"

Transkript

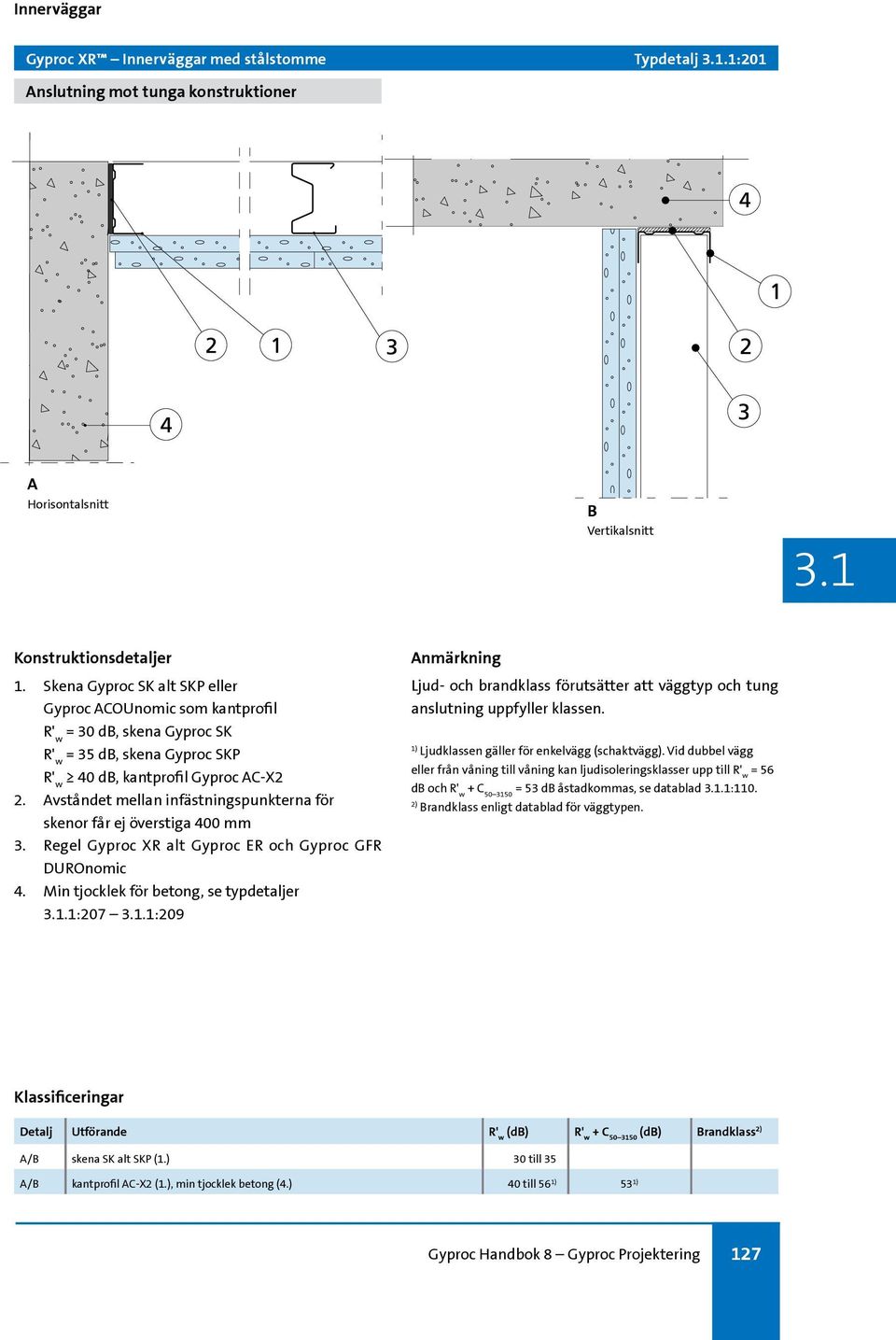

1 Gyproc XR Innerväggar med stålstomme Typdetalj.1:201 nslutning mot tunga konstruktioner 1. Skena Gyproc SK alt SKP eller Gyproc COUnomic som kantprofil = 30 d, skena Gyproc SK = 35 d, skena Gyproc SKP 40 d, kantprofil Gyproc C-X2 2. vståndet mellan infästningspunkterna för skenor får ej överstiga 400 mm 3. Regel Gyproc XR alt Gyproc ER och Gyproc GFR DUROnomic 4. Min tjocklek för betong, se typdetaljer.1:207.1:209 Ljud- och brandklass förutsätter att väggtyp och tung anslutning uppfyller Ljudklassen gäller för enkelvägg (schaktvägg). Vid dubbel vägg eller från våning till våning kan ljudisoleringsklasser upp till = 56 d och = 53 d åstadkommas, se datablad.1:110. 2) randklass enligt datablad för väggtypen. Detalj Utförande (d) (d) randklass 2) / skena SK alt SKP (1.) 30 till 35 / kantprofil C-X2 (1.), min tjocklek betong (4.) 40 till Gyproc Handbok 8 Gyproc Projektering 127

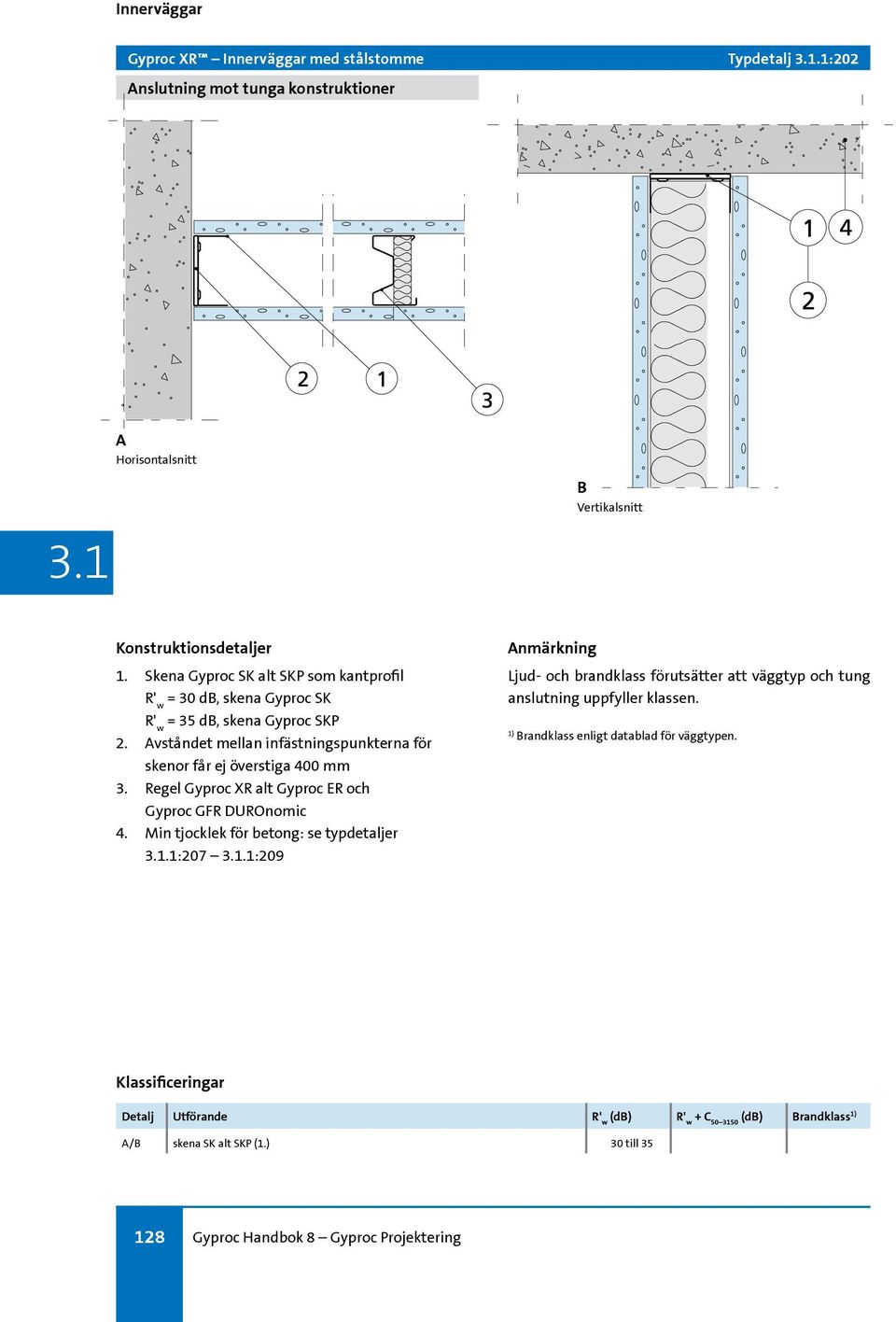

2 Gyproc XR Innerväggar med stålstomme Typdetalj.1:202 nslutning mot tunga konstruktioner 1. Skena Gyproc SK alt SKP som kantprofil = 30 d, skena Gyproc SK = 35 d, skena Gyproc SKP 2. vståndet mellan infästningspunkterna för skenor får ej överstiga 400 mm 3. Regel Gyproc XR alt Gyproc ER och Gyproc GFR DUROnomic 4. Min tjocklek för betong: se typdetaljer.1:207.1:209 Ljud- och brandklass förutsätter att väggtyp och tung anslutning uppfyller randklass enligt datablad för väggtypen. Detalj Utförande (d) (d) randklass / skena SK alt SKP (1.) 30 till Gyproc Handbok 8 Gyproc Projektering

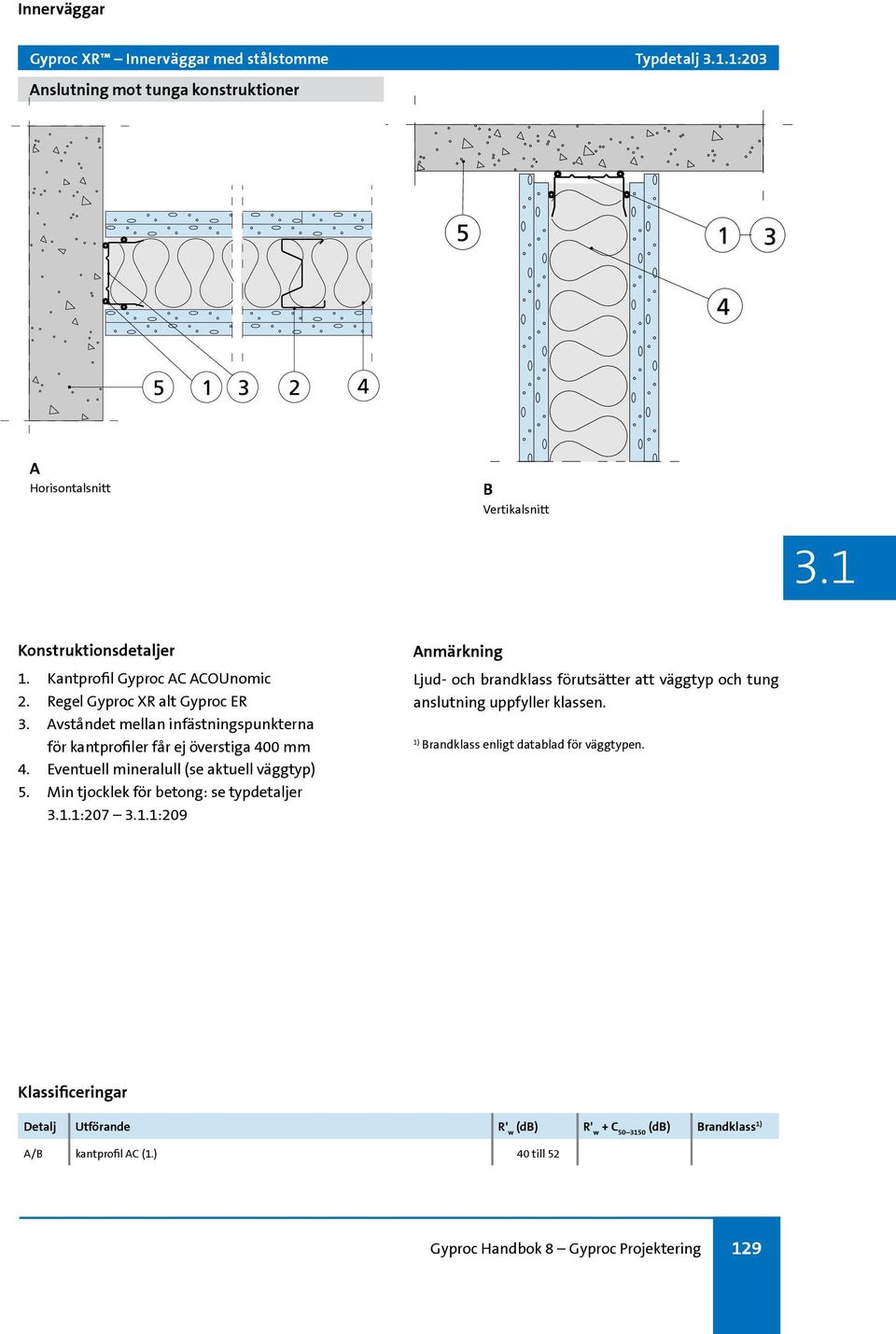

3 Gyproc XR Innerväggar med stålstomme Typdetalj.1:203 nslutning mot tunga konstruktioner 1. Kantprofil Gyproc C COUnomic 2. Regel Gyproc XR alt Gyproc ER 3. vståndet mellan infästningspunkterna för kantprofiler får ej överstiga 400 mm 4. Eventuell mineralull (se aktuell väggtyp) 5. Min tjocklek för betong: se typdetaljer.1:207.1:209 Ljud- och brandklass förutsätter att väggtyp och tung anslutning uppfyller randklass enligt datablad för väggtypen. Detalj Utförande (d) (d) randklass / kantprofil C (1.) 40 till 52 Gyproc Handbok 8 Gyproc Projektering 129

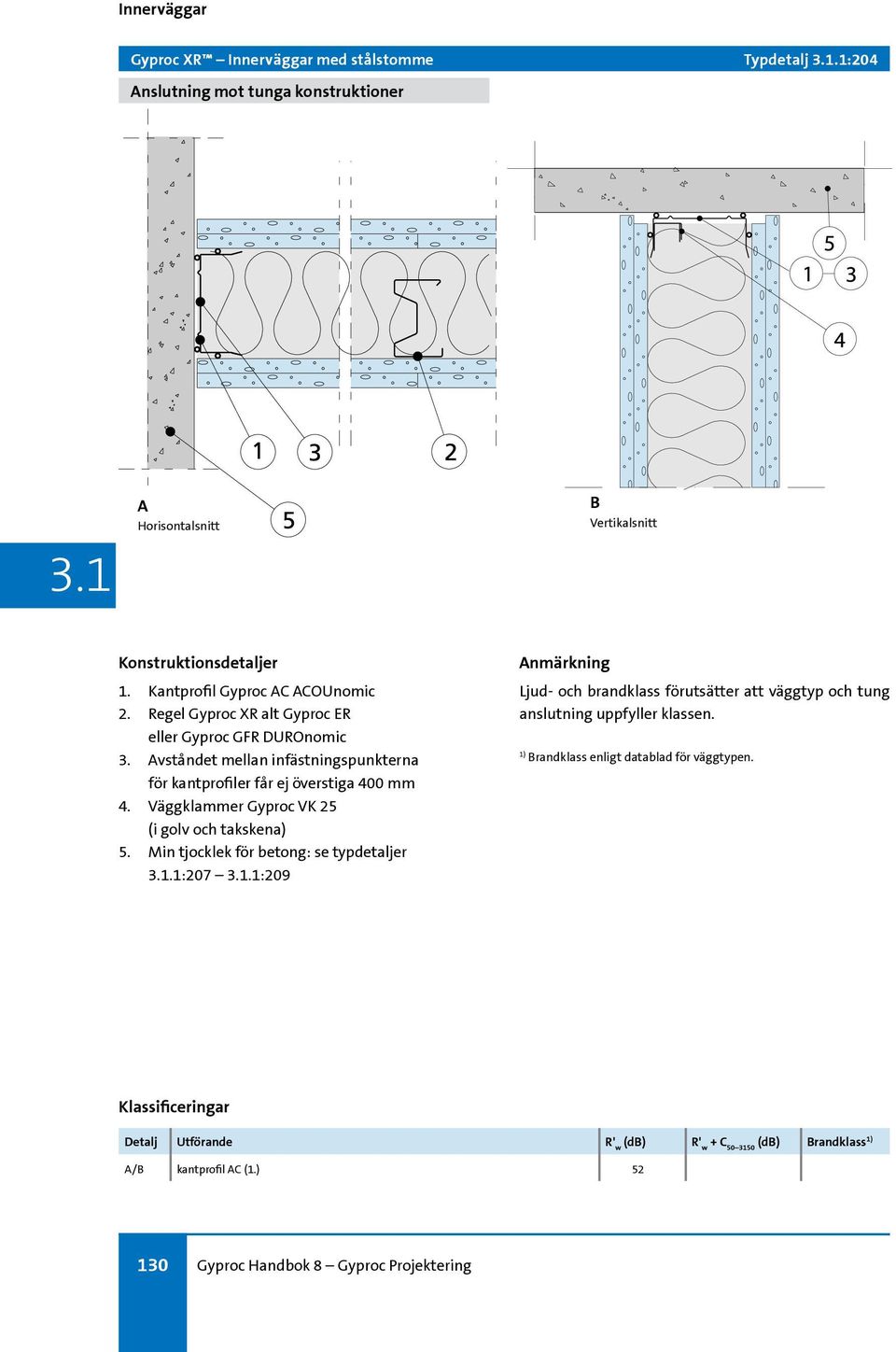

4 Gyproc XR Innerväggar med stålstomme Typdetalj.1:204 nslutning mot tunga konstruktioner 1. Kantprofil Gyproc C COUnomic 2. Regel Gyproc XR alt Gyproc ER eller Gyproc GFR DUROnomic 3. vståndet mellan infästningspunkterna för kantprofiler får ej överstiga 400 mm 4. Väggklammer Gyproc VK 25 (i golv och takskena) 5. Min tjocklek för betong: se typdetaljer.1:207.1:209 Ljud- och brandklass förutsätter att väggtyp och tung anslutning uppfyller randklass enligt datablad för väggtypen. Detalj Utförande (d) (d) randklass / kantprofil C (1.) Gyproc Handbok 8 Gyproc Projektering

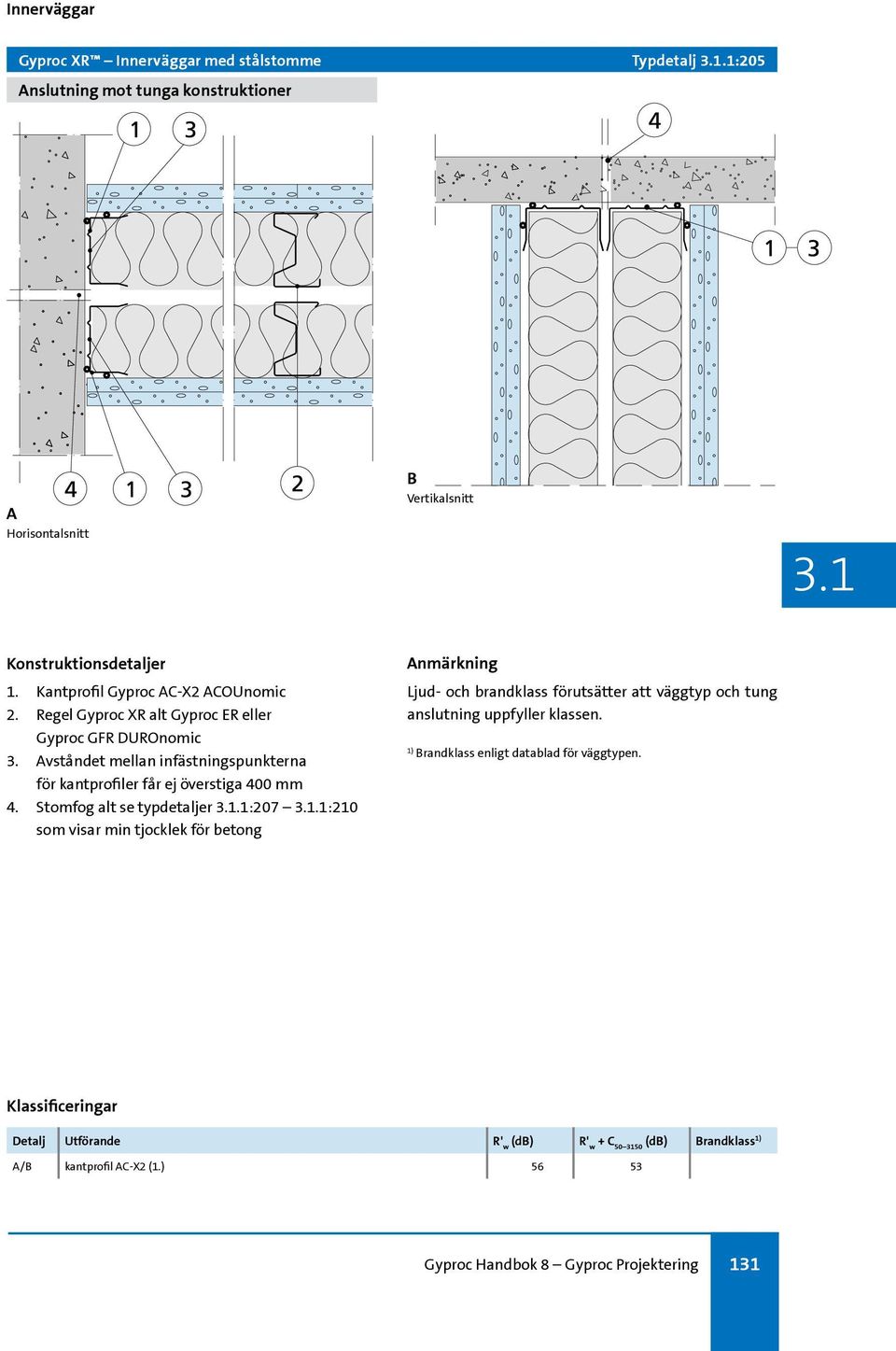

5 Gyproc XR Innerväggar med stålstomme Typdetalj.1:205 nslutning mot tunga konstruktioner 1. Kantprofil Gyproc C-X2 COUnomic 2. Regel Gyproc XR alt Gyproc ER eller Gyproc GFR DUROnomic 3. vståndet mellan infästningspunkterna för kantprofiler får ej överstiga 400 mm 4. Stomfog alt se typdetaljer.1:207.1:210 som visar min tjocklek för betong Ljud- och brandklass förutsätter att väggtyp och tung anslutning uppfyller randklass enligt datablad för väggtypen. Detalj Utförande (d) (d) randklass / kantprofil C-X2 (1.) Gyproc Handbok 8 Gyproc Projektering 131

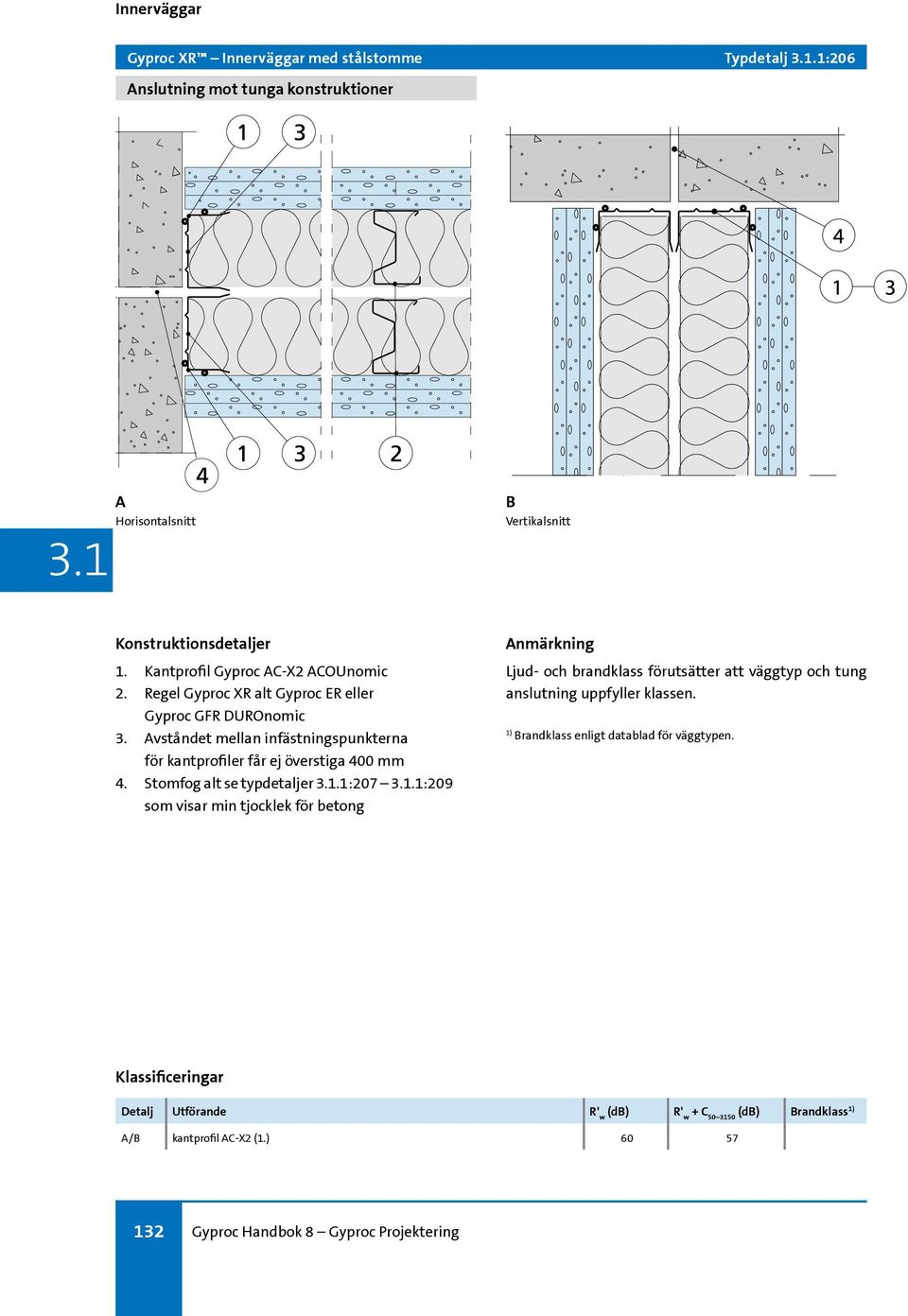

6 Gyproc XR Innerväggar med stålstomme Typdetalj.1:206 nslutning mot tunga konstruktioner 1. Kantprofil Gyproc C-X2 COUnomic 2. Regel Gyproc XR alt Gyproc ER eller Gyproc GFR DUROnomic 3. vståndet mellan infästningspunkterna för kantprofiler får ej överstiga 400 mm 4. Stomfog alt se typdetaljer.1:207.1:209 som visar min tjocklek för betong Ljud- och brandklass förutsätter att väggtyp och tung anslutning uppfyller randklass enligt datablad för väggtypen. Detalj Utförande (d) (d) randklass / kantprofil C-X2 (1.) Gyproc Handbok 8 Gyproc Projektering

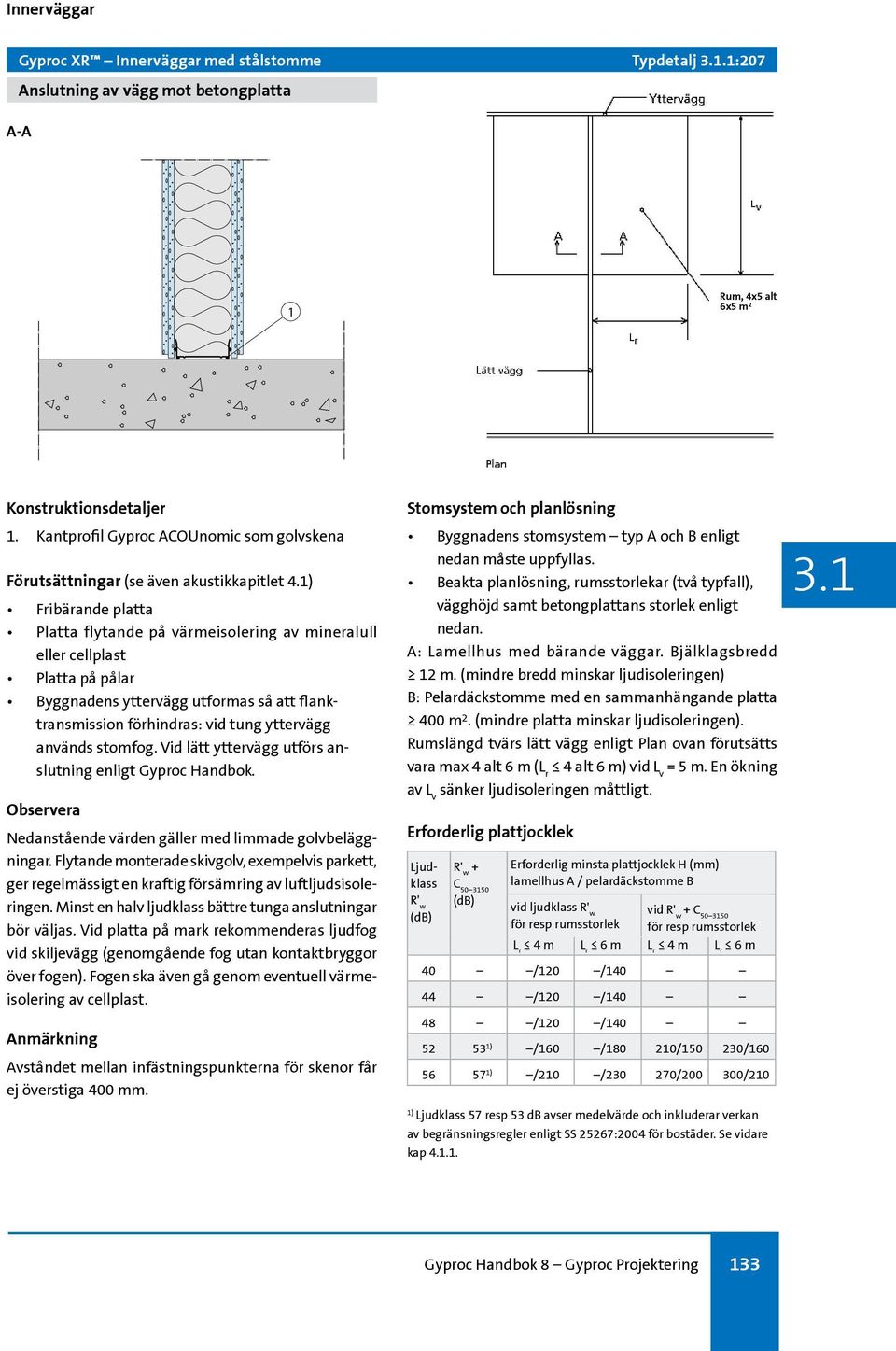

7 Gyproc XR Innerväggar med stålstomme Typdetalj.1:207 nslutning av vägg mot betongplatta - Rum, 4x5 alt 6x5 m 2 1. Kantprofil Gyproc COUnomic som golvskena Förutsättningar (se även akustikkapitlet 4. Fribärande platta Platta flytande på värmeisolering av mineralull eller cellplast Platta på pålar yggnadens yttervägg utformas så att flanktransmission förhindras: vid tung yttervägg används stomfog. Vid lätt yttervägg utförs anslutning enligt Gyproc Handbok. Observera Nedanstående värden gäller med limmade golvbeläggningar. Flytande monterade skivgolv, exempelvis parkett, ger regelmässigt en kraftig försämring av luftljudsisoleringen. Minst en halv ljudklass bättre tunga anslutningar bör väljas. Vid platta på mark rekommenderas ljudfog vid skiljevägg (genomgående fog utan kontaktbryggor över fogen). Fogen ska även gå genom eventuell värmeisolering av cellplast. vståndet mellan infästningspunkterna för skenor får ej överstiga 400 mm. Stomsystem och planlösning yggnadens stomsystem typ och enligt nedan måste uppfyllas. eakta planlösning, rumsstorlekar (två typfall), vägghöjd samt betongplattans storlek enligt nedan. : Lamellhus med bärande väggar. jälklagsbredd 12 m. (mindre bredd minskar ljudisoleringen) : Pelardäckstomme med en sammanhängande platta 400 m 2. (mindre platta minskar ljudisoleringen). Rumslängd tvärs lätt vägg enligt Plan ovan förutsätts vara max 4 alt 6 m (L r 4 alt 6 m) vid L v = 5 m. En ökning av L v sänker ljudisoleringen måttligt. Erforderlig plattjocklek Ljudklass (d) + C (d) Erforderlig minsta plattjocklek H (mm) lamellhus / pelardäckstomme vid ljudklass för resp rumsstorlek vid för resp rumsstorlek L r 4 m L r 6 m L r 4 m L r 6 m 40 /120 / /120 / /120 / /160 / / / /210 / / /210 Ljudklass 57 resp 53 d avser medelvärde och inkluderar verkan av begränsningsregler enligt SS 25267:2004 för bostäder. Se vidare kap Gyproc Handbok 8 Gyproc Projektering 133

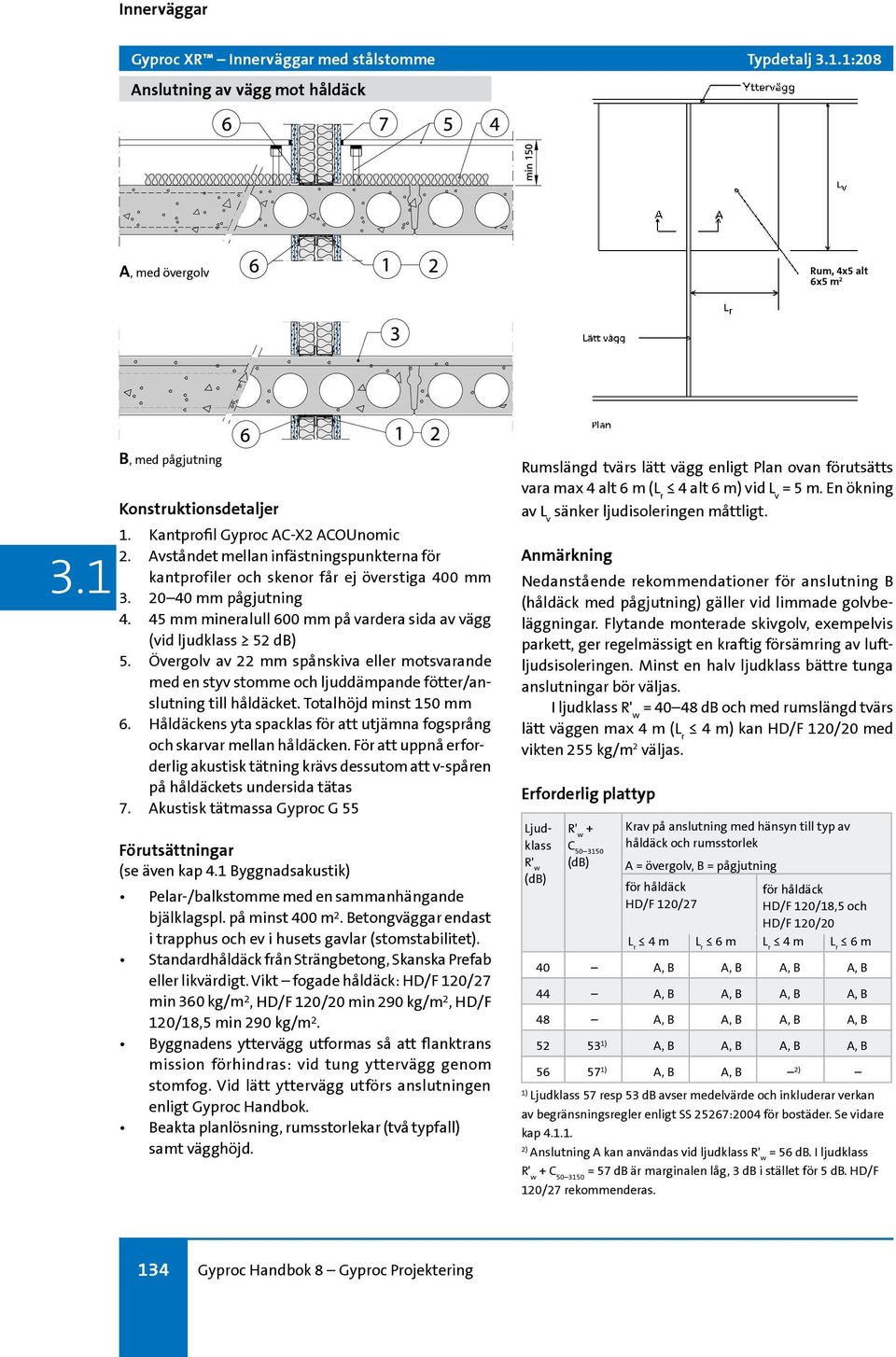

8 Gyproc XR Innerväggar med stålstomme Typdetalj.1:208 nslutning av vägg mot håldäck, med övergolv Rum, 4x5 alt 6x5 m 2, med pågjutning 1. Kantprofil Gyproc C-X2 COUnomic 2. vståndet mellan infästningspunkterna för kantprofiler och skenor får ej överstiga 400 mm mm pågjutning mm mineralull 600 mm på vardera sida av vägg (vid ljudklass 52 d) 5. Övergolv av 22 mm spånskiva eller motsvarande med en styv stomme och ljuddämpande fötter/anslutning till håldäcket. Totalhöjd minst 150 mm 6. Håldäckens yta spacklas för att utjämna fogsprång och skarvar mellan håldäcken. För att uppnå erforderlig akustisk tätning krävs dessutom att v-spåren på håldäckets undersida tätas 7. kustisk tätmassa Gyproc G 55 Förutsättningar (se även kap 4.1 yggnadsakustik) Pelar-/balkstomme med en sammanhängande bjälklagspl. på minst 400 m 2. etongväggar endast i trapphus och ev i husets gavlar (stomstabilitet). Standardhåldäck från Strängbetong, Skanska Prefab eller likvärdigt. Vikt fogade håldäck: HD/F 120/27 min 360 kg/m 2, HD/F 120/20 min 290 kg/m 2, HD/F 120/18,5 min 290 kg/m 2. yggnadens yttervägg utformas så att flanktrans mission förhindras: vid tung yttervägg genom stomfog. Vid lätt yttervägg utförs anslutningen enligt Gyproc Handbok. eakta planlösning, rumsstorlekar (två typfall) samt vägghöjd. Rumslängd tvärs lätt vägg enligt Plan ovan förutsätts vara max 4 alt 6 m (L r 4 alt 6 m) vid L v = 5 m. En ökning av L v sänker ljudisoleringen måttligt. Nedanstående rekommendationer för anslutning (håldäck med pågjutning) gäller vid limmade golvbeläggningar. Flytande monterade skivgolv, exempelvis parkett, ger regelmässigt en kraftig försämring av luftljudsisoleringen. Minst en halv ljudklass bättre tunga anslutningar bör väljas. I ljudklass = d och med rumslängd tvärs lätt väggen max 4 m (L r 4 m) kan HD/F 120/20 med vikten 255 kg/m 2 väljas. Erforderlig plattyp Ljudklass (d) + C (d) Krav på anslutning med hänsyn till typ av håldäck och rumsstorlek = övergolv, = pågjutning för håldäck HD/F 120/27 för håldäck HD/F 120/18,5 och HD/F 120/20 L r 4 m L r 6 m L r 4 m L r 6 m 40,,,, 44,,,, 48,,,, 52 53,,,, 56 57,, 2) Ljudklass 57 resp 53 d avser medelvärde och inkluderar verkan av begränsningsregler enligt SS 25267:2004 för bostäder. Se vidare kap ) nslutning kan användas vid ljudklass = 56 d. I ljudklass = 57 d är marginalen låg, 3 d i stället för 5 d. HD/F 120/27 rekommenderas. 134 Gyproc Handbok 8 Gyproc Projektering

9 Gyproc XR Innerväggar med stålstomme Typdetalj.1:209 nslutning av vägg mot massiv betongvägg, nslutning mot betongvägg * ) alt sluten fasad, t.ex gavel med endast små öppningar. Stora öppningar t.ex balkongdörrar eller liknande ökar. 1. Kantprofil Gyproc C COUnomic som anslutningsskena Förutsättningar Den anslutande väggen är minst 5 m lång. Ökas längden L v ökas ljudisoleringen något. Trapphusväggen är max 4 m lång, längs trapphusets insida. Ljudtransmissionen via betongväggen begränsas med hjälp av lätta innerväggar enligt Plan 1 ovan. Om trapphusväggens längd ökar minskar ljudisoleringen. yggnadens yttervägg utformas så att flanktransmission förhindras: vid tung yttervägg genom stomfog. Vid lätt yttervägg utförs anslutningen enligt Gyproc Handbok. Erforderlig väggtjocklek Ljudklass (d) + C (d) Erforderlig väggtjocklek H (mm) för trapphusvägg (Plan resp lång inner-vägg (Plan 2) med längden L vid ljudklass vid trapphusvägg lång innervägg trapphusvägg lång innervägg Ljudklass 57 resp 53 d avser bostäder vid medelvärde enligt SS 25267:2004 för bostäder. Se vidare kap Gyproc Handbok 8 Gyproc Projektering 135

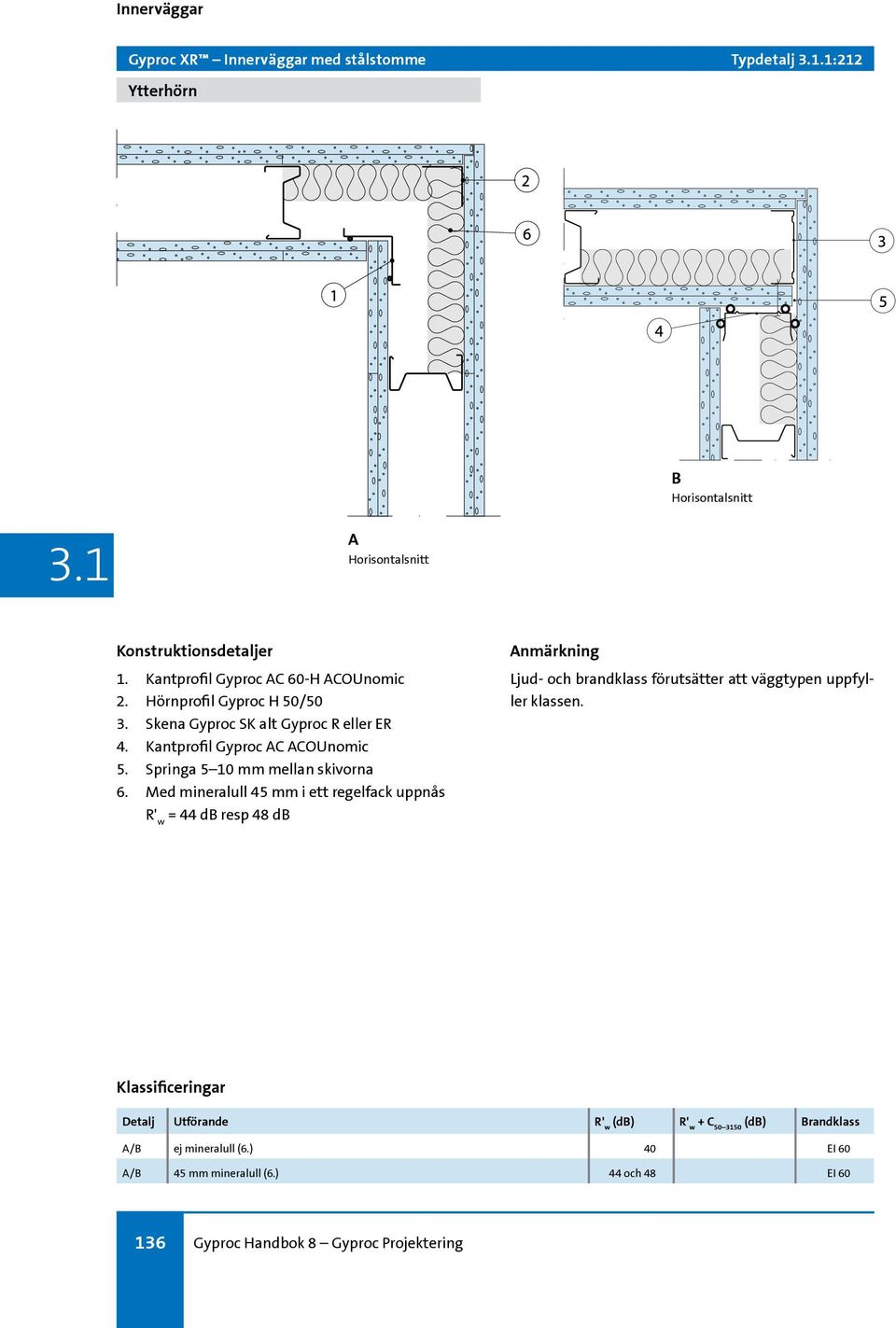

10 Gyproc XR Innerväggar med stålstomme Typdetalj.1:212 Ytterhörn 1. Kantprofil Gyproc C 60-H COUnomic 2. Hörnprofil Gyproc H 50/50 3. Skena Gyproc SK alt Gyproc R eller ER 4. Kantprofil Gyproc C COUnomic 5. Springa 5 10 mm mellan skivorna 6. Med mineralull 45 mm i ett regelfack uppnås = 44 d resp 48 d Detalj Utförande (d) (d) randklass / ej mineralull (6.) 40 EI 60 / 45 mm mineralull (6.) 44 och 48 EI Gyproc Handbok 8 Gyproc Projektering

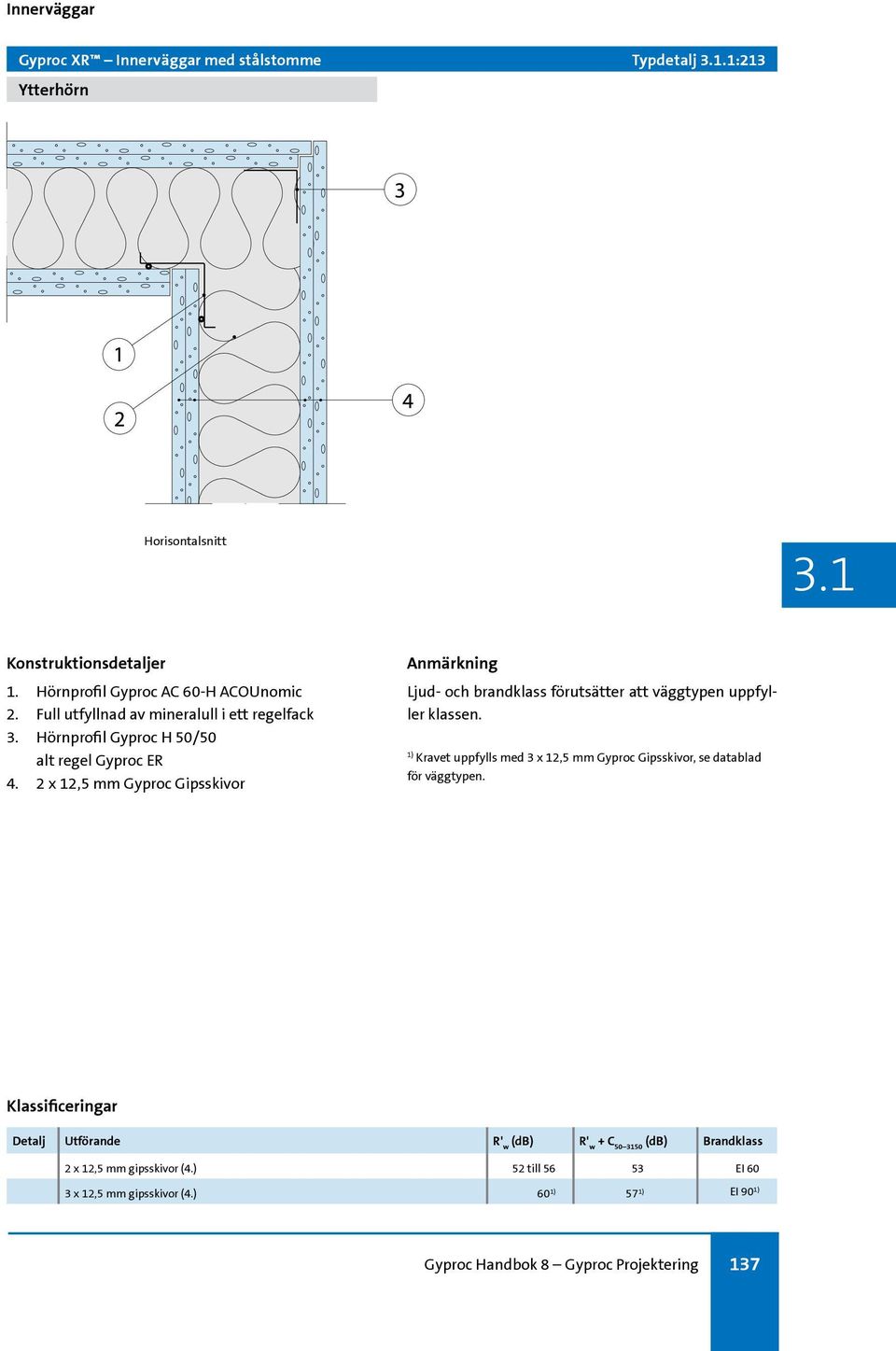

11 Gyproc XR Innerväggar med stålstomme Typdetalj.1:213 Ytterhörn 1. Hörnprofil Gyproc C 60-H COUnomic 2. Full utfyllnad av mineralull i ett regelfack 3. Hörnprofil Gyproc H 50/50 alt regel Gyproc ER 4. 2 x 12,5 mm Gyproc Gipsskivor Kravet uppfylls med 3 x 12,5 mm Gyproc Gipsskivor, se datablad för väggtypen. Detalj Utförande (d) (d) randklass 2 x 12,5 mm gipsskivor (4.) 52 till EI 60 3 x 12,5 mm gipsskivor (4.) EI 90 Gyproc Handbok 8 Gyproc Projektering 137

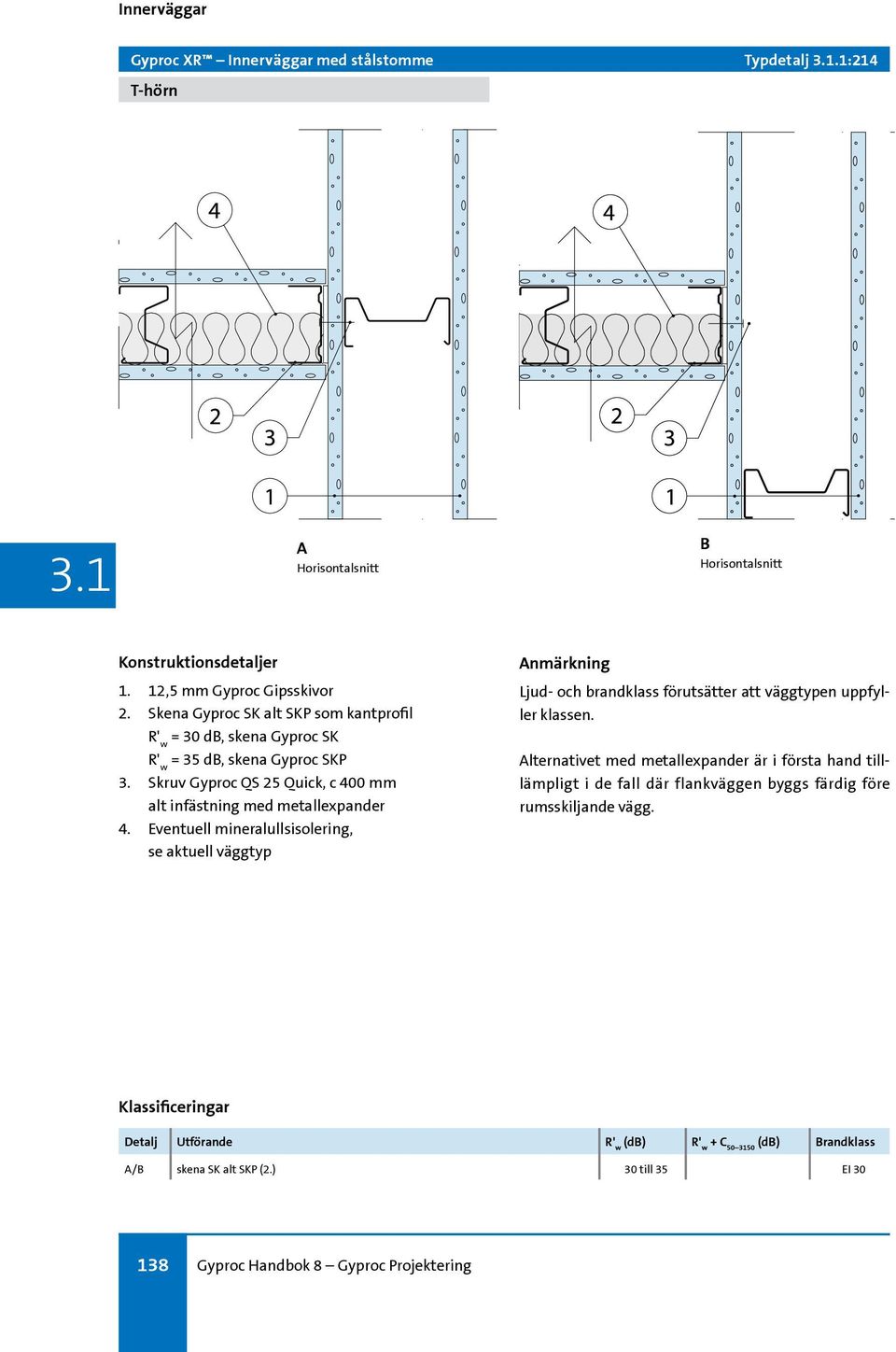

12 Gyproc XR Innerväggar med stålstomme Typdetalj.1:214 T-hörn 1. 12,5 mm Gyproc Gipsskivor 2. Skena Gyproc SK alt SKP som kantprofil = 30 d, skena Gyproc SK = 35 d, skena Gyproc SKP 3. Skruv Gyproc QS 25 Quick, c 400 mm alt infästning med metallexpander 4. Eventuell mineralullsisolering, se aktuell väggtyp lternativet med metallexpander är i första hand tilllämpligt i de fall där flankväggen byggs färdig före rumsskiljande vägg. Detalj Utförande (d) (d) randklass / skena SK alt SKP (2.) 30 till 35 EI Gyproc Handbok 8 Gyproc Projektering

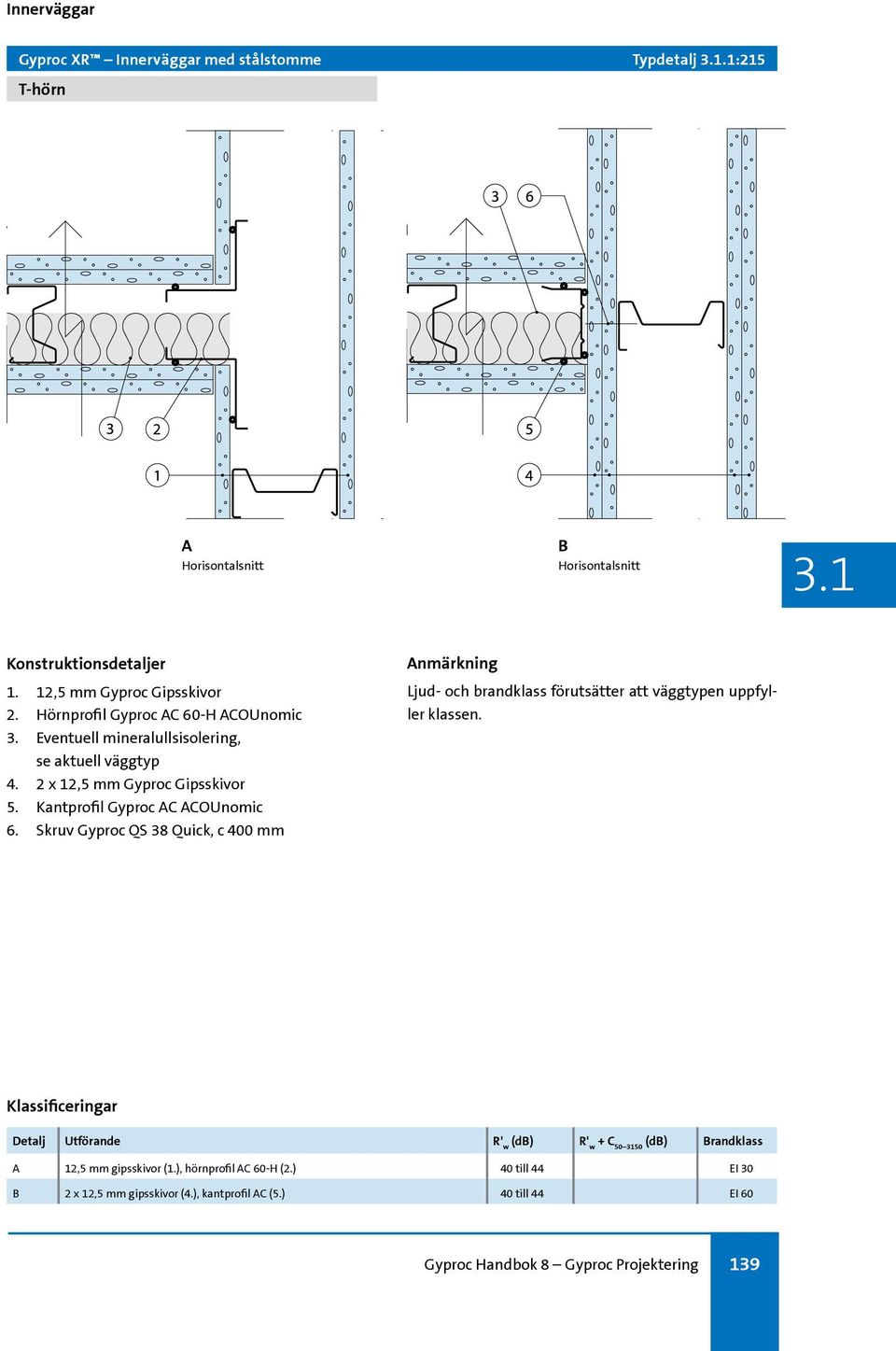

13 Gyproc XR Innerväggar med stålstomme Typdetalj.1:215 T-hörn 1. 12,5 mm Gyproc Gipsskivor 2. Hörnprofil Gyproc C 60-H COUnomic 3. Eventuell mineralullsisolering, se aktuell väggtyp 4. 2 x 12,5 mm Gyproc Gipsskivor 5. Kantprofil Gyproc C COUnomic 6. Skruv Gyproc QS 38 Quick, c 400 mm Detalj Utförande (d) (d) randklass 12,5 mm gipsskivor (1.), hörnprofil C 60-H (2.) 40 till 44 EI 30 2 x 12,5 mm gipsskivor (4.), kantprofil C (5.) 40 till 44 EI 60 Gyproc Handbok 8 Gyproc Projektering 139

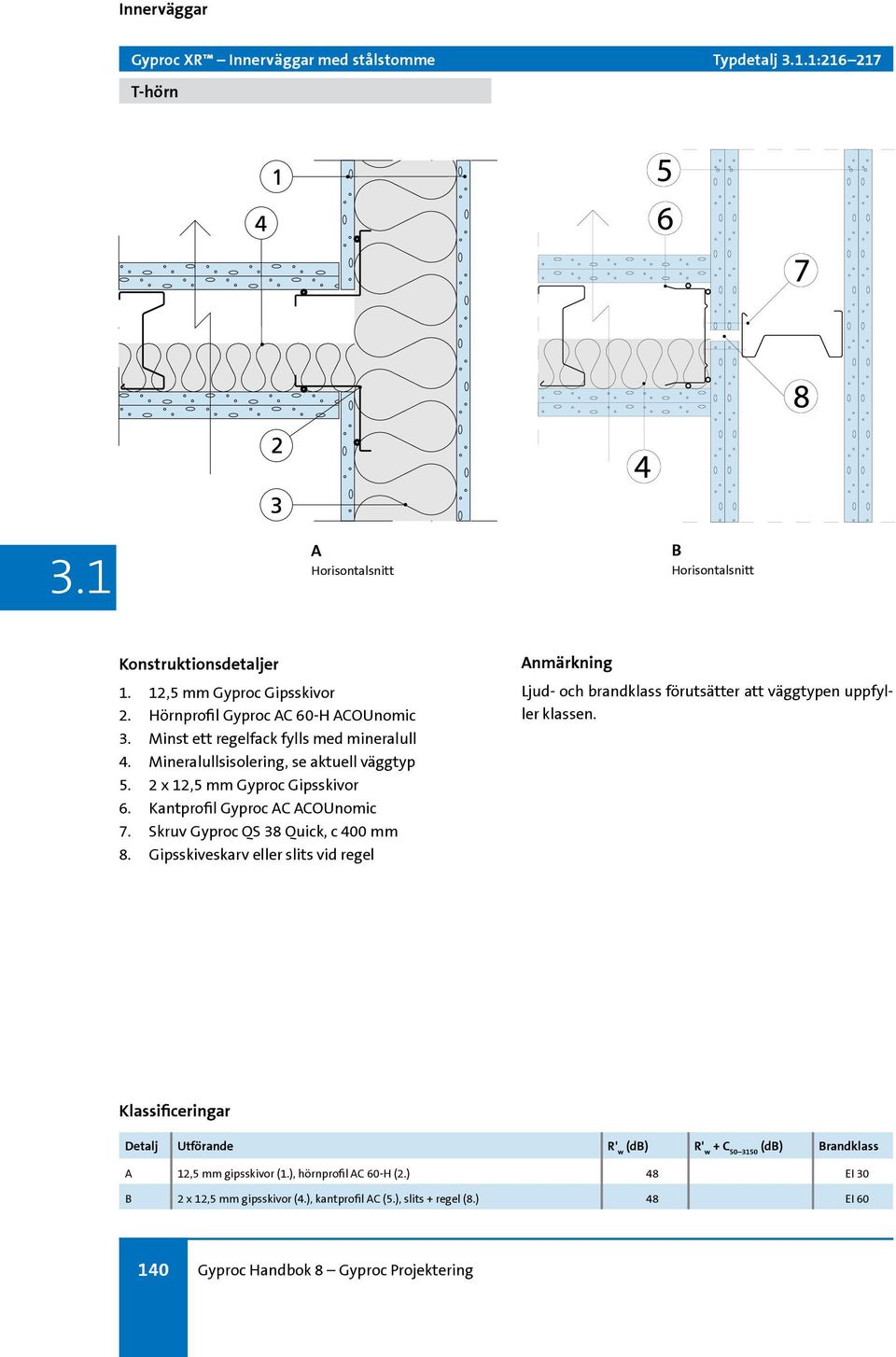

14 Gyproc XR Innerväggar med stålstomme Typdetalj.1: T-hörn 1. 12,5 mm Gyproc Gipsskivor 2. Hörnprofil Gyproc C 60-H COUnomic 3. Minst ett regelfack fylls med mineralull 4. Mineralullsisolering, se aktuell väggtyp 5. 2 x 12,5 mm Gyproc Gipsskivor 6. Kantprofil Gyproc C COUnomic 7. Skruv Gyproc QS 38 Quick, c 400 mm 8. Gipsskiveskarv eller slits vid regel Detalj Utförande (d) (d) randklass 12,5 mm gipsskivor (1.), hörnprofil C 60-H (2.) 48 EI 30 2 x 12,5 mm gipsskivor (4.), kantprofil C (5.), slits + regel (8.) 48 EI Gyproc Handbok 8 Gyproc Projektering

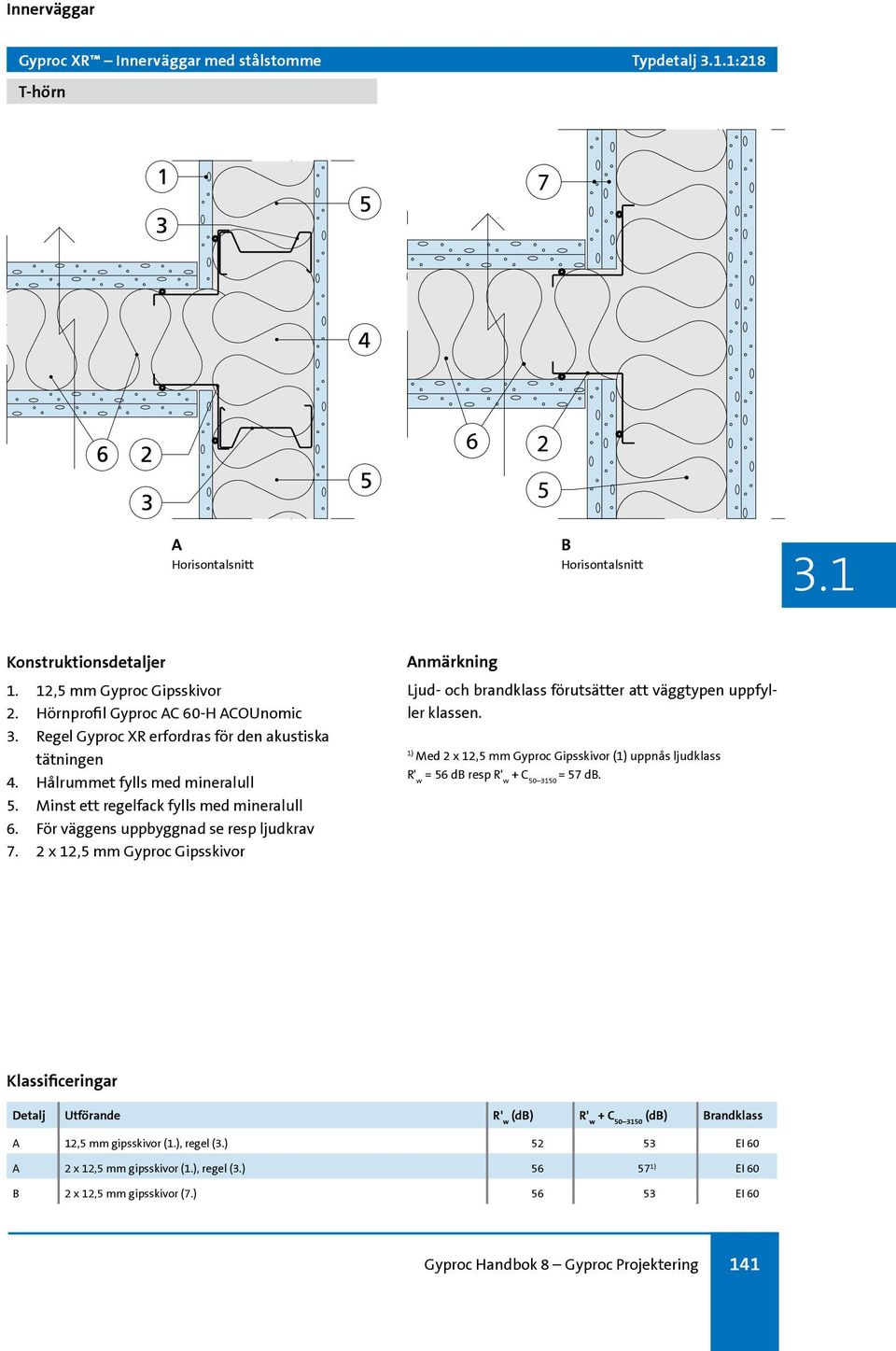

15 Gyproc XR Innerväggar med stålstomme Typdetalj.1:218 T-hörn 1. 12,5 mm Gyproc Gipsskivor 2. Hörnprofil Gyproc C 60-H COUnomic 3. Regel Gyproc XR erfordras för den akustiska tätningen 4. Hålrummet fylls med mineralull 5. Minst ett regelfack fylls med mineralull 6. För väggens uppbyggnad se resp ljudkrav 7. 2 x 12,5 mm Gyproc Gipsskivor Med 2 x 12,5 mm Gyproc Gipsskivor ( uppnås ljudklass = 56 d resp = 57 d. Detalj Utförande (d) (d) randklass 12,5 mm gipsskivor (1.), regel (3.) EI 60 2 x 12,5 mm gipsskivor (1.), regel (3.) EI 60 2 x 12,5 mm gipsskivor (7.) EI 60 Gyproc Handbok 8 Gyproc Projektering 141

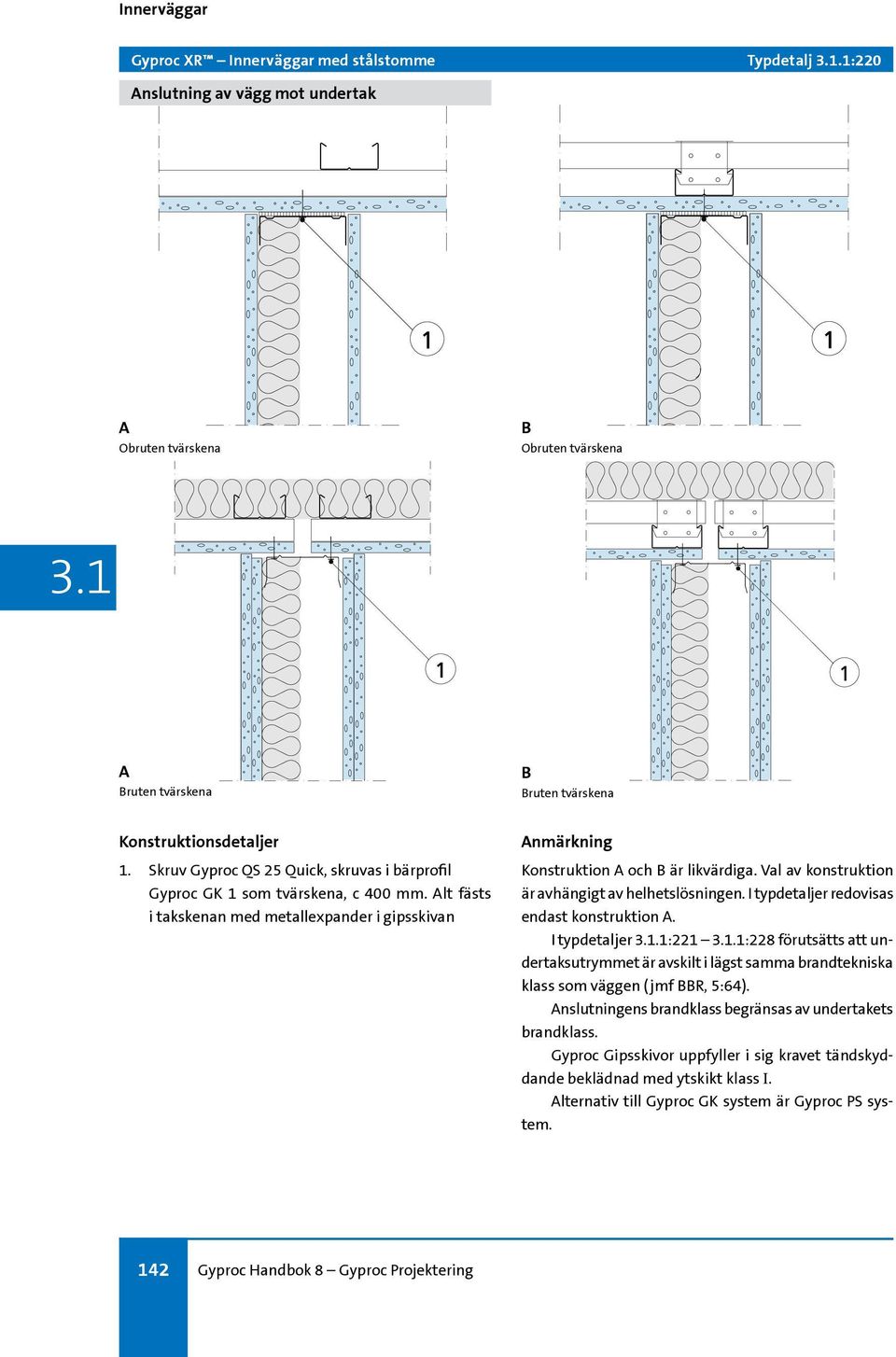

16 Gyproc XR Innerväggar med stålstomme Typdetalj.1:220 nslutning av vägg mot undertak Obruten tvärskena Obruten tvärskena ruten tvärskena ruten tvärskena 1. Skruv Gyproc QS 25 Quick, skruvas i bärprofil Gyproc GK 1 som tvärskena, c 400 mm. lt fästs i takskenan med metallexpander i gipsskivan Konstruktion och är likvärdiga. Val av konstruktion är avhängigt av helhetslösningen. I typdetaljer redovisas endast konstruktion. I typdetaljer.1:221.1:228 förutsätts att undertaksutrymmet är avskilt i lägst samma brandtekniska klass som väggen (jmf R, 5:64). nslutningens brandklass begränsas av undertakets brandklass. Gyproc Gipsskivor uppfyller i sig kravet tändskyddande beklädnad med ytskikt klass I. lternativ till Gyproc GK system är Gyproc PS system. 142 Gyproc Handbok 8 Gyproc Projektering

17 Gyproc XR Innerväggar med stålstomme Typdetalj.1:221 nslutning mot undertak 1. ärprofil Gyproc GK 1 2. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 3. 12,5 mm Gyproc Gipsskivor 4. Skruv Gyproc QS 25 Quick, skruvas i tvärprofilerna 5. Skena Gyproc SK alt SKP som kantprofil = 30 d används skena Gyproc SK = 35 d används skena Gyproc SKP Information om Gyproc GK i en alternativt två nivåer se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. SE R, 5:64. Tändskyddande beklädnad med ytskikt klass I. Detalj Utförande (d) (d) randklass skena SK (5.) 30 skena SKP (5.) 35 Gyproc Handbok 8 Gyproc Projektering 143

18 Gyproc XR Innerväggar med stålstomme Typdetalj.1:222 nslutning mot undertak 1. ärprofil Gyproc GK 1 2. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 3. 12,5 mm Gyproc Gipsskivor 4a. 2 x 12,5 mm Gyproc Gipsskivor + 45 mm mineralull heltäckande vid brandklass EI 30 alt 4b. 1 x 12,5 mm Gyproc Gipsskivor + 1 x 15,4 mm Gyproc Protect F (ytterst) 5. Skruv Gyproc QS 38 Quick, skruvas i tvärprofiler 6. Kantprofil Gyproc C COUnomic 7. Gipsskivorna slitsas Information om Gyproc GK i en alternativt två nivåer se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. Se R, 5:64. Tändskyddande beklädnad med ytskikt klass I. Detalj Utförande (d) (d) randklass 12,5 mm gipsskivor (3.), slits (7.) 40 till 44 2 x 12,5 mm gipsskivor utan mineralull (4a.) 40 till 44 2 x 12,5 mm gipsskivor + 45 mm mineralull (4a.) alt 12,5 mm gipsskivor + 15,4 mm Protect F (4b.) 40 till 44 EI Gyproc Handbok 8 Gyproc Projektering

19 Gyproc XR Innerväggar med stålstomme Typdetalj.1:223 nslutning mot undertak 1. ärprofil Gyproc GK 1 2. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 3. Min 45 mm mineralull, 1200 mm på var sida av väggen 4. 12,5 mm Gyproc Gipsskivor 5a. 2 x 12,5 mm Gyproc Gipsskivor 5b. randklass EI 30 uppnås vid 45 mm mineralull heltäckande alt 5c. 1 x 12,5 mm Gyproc Gipsskivor + 1 x 15,4 mm Gyproc Protect F (ytterst) 6. Skruv Gyproc QS 38 Quick, skruvas i tvärprofiler 7. Kantprofil Gyproc C COUnomic 8. Gipsskivor slitsas och tvärprofil delas 9. Gipsskivorna slitsas Information om Gyproc GK i en alternativt två nivåer se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. Se R, 5:64. Tändskyddande beklädnad med ytskikt klass I. 2) EI 30 kan uppnås även med Gyproc GK i en nivå utan mineralull, se tabell i datablad 3.5.1: :101D. Detalj Utförande (d) (d) randklass 12,5 mm gipsskiva (4.), 45 mm mineralull/1,2 m (3.), delad GK 1 (8.) 48 2 x 12,5 mm gipsskivor (5a.) 48 2 x 12,5 mm gipsskivor + 45 mm mineralull (5b.) alt 12,5 mm gipsskivor + 15,4 mm Protect F (5c.) 48 EI 30 2) Gyproc Handbok 8 Gyproc Projektering 145

20 Gyproc XR Innerväggar med stålstomme Typdetalj.1:224 nslutning mot undertak 1. Skena fästs in i angränsande konstruktion på max c 600 mm 2. Kantprofil Gyproc C 70/40-X2 COUnomic 3. ärprofil Gyproc GK 1, c 400 mm 4. Min 45 mm mineralull, 1200 mm på var sida av väggen 5. 12,5 mm Gyproc Gipsskivor 6a. 2 x 12,5 mm Gyproc Gipsskivor + 45 mm mineralull heltäckande vid brandklass EI 30 alt 6b. 1 x 12,5 mm Gyproc Gipsskivor + 1 x 15,4 mm Gyproc Protect F (ytterst) För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. Se R, 5:64. Tändskyddande beklädnad med ytskikt klass I. Detalj Utförande (d) (d) randklass 12,5 mm gipsskivor (5.), 45 mm mineralull (4.) 48 2 x 12,5 mm gipsskivor (6a.) 48 2 x 12,5 mm gipsskivor + 45 mm mineralull (6a.) alt 12,5 mm gipsskivor + 15,4 mm Protect F (6b.) 48 EI Gyproc Handbok 8 Gyproc Projektering

21 Gyproc XR Innerväggar med stålstomme Typdetalj.1:225 nslutning mot undertak 1. ärprofil Gyproc GK 1 2. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 3. Min 45 mm mineralull, 1200 mm på var sida av väggen 4. Hörnprofil Gyproc C 50-H COUnomic 5. 12,5 mm Gyproc Gipsskivor 6a. 2 x 12,5 mm Gyproc Gipsskivor + 45 mm mineralull heltäckande vid brandklass EI 30 alt 6b. 1 x 12,5 mm Gyproc Gipsskivor + 1 x 15,4 mm Gyproc Protect F (ytterst) 7. Tvärprofiler delade För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. Se R, 5:64. Tändskyddande beklädnad med ytskikt klass I. Detalj Utförande (d) (d) randklass 12,5 mm gipsskivor (5.), 45 mm mineralull/1,2 m (3.), delad GK 1 (7.) 48 2 x 12,5 mm gipsskivor (6a.) 48 2 x 12,5 mm gipsskivor + 45 mm mineralull (6a.) alt 12,5 mm gipsskivor + 15,4 mm Protect F (6b.), 45 mm mineralull/1,2 m (3.) 48 EI 30 Gyproc Handbok 8 Gyproc Projektering 147

22 Gyproc XR Innerväggar med stålstomme Typdetalj.1:226 nslutning mot undertak 1. Skena fästs in i angränsande konstruktion på max c 600 mm 2. Kantprofil Gyproc C 70/40-X2 COUnomic 3. ärprofil Gyproc GK 1, c 400 mm 4. Min 45 mm mineralull, 1200 mm på var sida av väggen (vid ljudkrav) 5a. 2 x 12,5 mm Gyproc Gipsskivor + 45 mm mineralull heltäckande vid brandklass EI 30 5b. 1 x 12,5 mm Gyproc Gipsskivor + 1 x 15,4 mm Gyproc Protect F (ytterst) vid brandklass EI 30 6a. 2 x 15,4 mm Gyproc Protect F vid brandklass EI 60 6b. 15,4 mm Gyproc Protect F som yttre skivlag vägg vid brandklass EI 60 i tak För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. Se R, 5:64. Tändskyddande beklädnad med ytskikt klass I. 2) Med min 70 mm mineralull (4.), 2,4 m ut från väggen, uppnås ljudklass = 56 d resp = 57 d. Detalj Utförande (d) (d) randklass / 2 x 12,5 mm gipsskivor (5a.), 45 mm mineralull/1,2 m (4.) 52 till x 12,5 mm gipsskivor (5a.), 70 mm mineralull/2,4 m (4.) 56 2) 2) 57 / 2 x 12,5 mm gipsskivor + 45 mm mineralull (5a.) alt 12,5 mm gipsskivor + 15,4 mm Protect F (5b.), 45 mm mineralull/1,2 m (4.) 52 till EI 30 / 2 x 15,4 mm Protect F (6a.), 15,4 mm Protect F (vägg) (6b.) 52 till EI Gyproc Handbok 8 Gyproc Projektering

23 Gyproc XR Innerväggar med stålstomme Typdetalj.1:227 nslutning mot undertak 1. ärprofil Gyproc GK 1 2. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 3. Hörnprofil Gyproc C 60-H COUnomic 4. Min 45 mm mineralull, 1200 mm på var sida av väggen 5a. 2 x 12,5 mm Gyproc Gipsskivor + 45 mm mineralull heltäckande vid brandklass EI 30 5b. 1 x 12,5 mm Gyproc Gipsskivor + 1 x 15,4 mm Gyproc Protect F vid brandklass EI 30 5c. 2 x 15,4 mm Gyproc Protect F vid brandklass EI ,4 mm Gyproc Protect F i yttre skivlag i vägg vid brandklass EI 60 i tak För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. Se R, 5:64. Tändskyddande beklädnad med ytskikt klass I. 2) Med min 70 mm mineralull (4.), 2,4 m ut från väggen, uppnås ljudklass = 60 d resp = 57 d. Detalj Utförande (d) (d) randklass / 2 x 12,5 mm gipsskivor (5a.), 45 mm mineralull/1,2 m (4.) / 2 x 12,5 mm gipsskivor + 45 mm mineralull (5a.) alt 12,5 mm gipsskivor + 15,4 mm Protect F (5b.), 45 mm mineralull/1,2 m (4.) EI 30 / 2 x 15,4 mm Protect F (5c.), 15,4 mm Protect F (vägg) (6.) EI 60 / 2 x 12,5 mm gipsskivor (5a.), 70 mm mineralull/2,4 m (4.) 60 2) 57 2) EI 30 Gyproc Handbok 8 Gyproc Projektering 149

24 Gyproc XR Innerväggar med stålstomme Typdetalj.1:228 nslutning mot undertak ärprofil Gyproc GK 1 2. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 3. Skena SK alt SKP eller Gyproc COUnomic som kantprofil = 30 d, skena Gyproc SK = 35 d, skena Gyproc SKP 40 d, kantprofil Gyproc C COUnomic 4. 2 x 15,4 mm Gyproc Protect F 5. Skena Gyproc SK 6. 15,4 mm Gyproc Protect F i yttre skivlag i vägg vid brandklass EI 60 i tak 7. Skena Gyproc SKP För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. nslutningens brandklass begränsas av undertakets brandklass. Se R, 5:64. Detalj Utförande (d) (d) randklass / 2 x 15,4 mm Protect F (4.), 15,4 mm Protect F (vägg) (6.) EI Gyproc Handbok 8 Gyproc Projektering

25 Gyproc XR Innerväggar med stålstomme Typdetalj.1:229 nslutning mot undertak Korridor Undertaket ansluter mot korridorväggen Korridorväggen ansluter mot undertaket 1. ärprofil Gyproc GK 1 2. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 3. kustisk tätning = 30 d: skena Gyproc SK = 35 d: skena Gyproc SKP = d: kantprofil Gyproc COUnomic 4. Skruv Gyproc QS 38 Quick, skruvas i tvärskena max c 600 mm alt metallexpander i gipsskivan Ljudklassen förutsätter att väggtyp uppfyller klassen och att anslutningen utförs enligt detalj.1:230.1:233. För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. randklassen förusätter att väggtyp och undertak uppfyller kravet. Detalj Utförande (d) (d) randklass / skena SK alt SKP eller kantprofil C (3.) 30 till 48 Gyproc Handbok 8 Gyproc Projektering 151

26 Gyproc XR Innerväggar med stålstomme Typdetalj.1: nslutning mot undertak Korridor 1. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 2. = 35 d: 12,5 mm Gyproc Gipsskivor = 40 d: 12,5 mm Gyproc Gipsskivor + 30 mm mineralull, se (5.) = 44 d: 2 x 12,5 mm Gyproc Gipsskivor = 48 d: 2 x 12,5 mm Gyproc Gipsskivor + 30 mm mineralull, se (5.) 3. Kantprofil Gyproc C-X2 COUnomic 4. Gyptone Quattro, Line, Sixto eller Point 5. Min 30 mm mineralull över hela takytan, vid krav enligt (2.) För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1:220. Tändskyddande beklädnad med ytskikt klass I. Detalj Utförande (d) (d) randklass 12,5 mm gipsskivor (2.) 35 12,5 mm gipsskivor + 30 mm mineralull (2.) 40 2 x 12,5 mm gipsskivor (2.) 44 2 x 12,5 mm gipsskivor + 30 mm mineralull (2.) Gyproc Handbok 8 Gyproc Projektering

27 Gyproc XR Innerväggar med stålstomme Typdetalj.1:234 nslutning mot undertak Korridor 1. ärprofil Gyproc GK 1 som tvärskena, c 400 mm 2. Kantprofil Gyproc C-X2 COUnomic 3. Kantprofil Gyproc C COUnomic 4. Korridorundertak utan krav på ljudisolering 5. 2 x 12,5 mm Gyproc Gipsskivor 6. 2 x 12,5 mm Gyproc Gipsskivor mot korridor För information om Gyproc GK system i en alt två nivåer, se datablad 3.5.1: :102. llmänna förutsättningar, se typdetalj.1: mm mineralull i tak 1,2 m ut från vägg. 2) 45 mm mineralull i tak, heltäckande. 3) 3 x 12,5 mm Gyproc Gipsskivor mot korridorvägg med regelstomme c 450 mm. Detalj Utförande (d) (d) randklass 2 x 12,5 mm gipsskivor (6.) EI 30 2 x 12,5 mm gipsskivor (6.), 45 mm mineralull/1,2 m i tak EI 30 3 x 12,5 mm gipsskivor (6.), 45 mm mineralull, heltäckande i tak 60 2) 57 2) EI 60 3) Gyproc Handbok 8 Gyproc Projektering 153

28 Gyproc XR Innerväggar med stålstomme Typdetalj.1:236 nslutning mot Gyptone akustikundertak 1. Gyptone ase 2. Min 30 mm mineralull över hela takytan 3. Metallexpander alt skruv Gyproc QS 25 Quick 4. vslutningslist Gyproc J 13 O eller J 13 L alt kantskydd KS Skena Gyproc SKP alt SKP Kantlist KL 24 alt KLS 7. Stenull, volymvikt min. 135 kg/m 3 alt glasull min 70 kg/m 3 Ljud och brandklass förutsätter att väggtypen uppfyller Tändskyddande beklädnad med ytskikt klass I. Detalj Utförande (d) (d) randklass / skena SKP (5.) 35 kantlist KL 24 (6.) Gyproc Handbok 8 Gyproc Projektering

29 Gyproc XR Innerväggar med stålstomme Typdetalj.1:240 nslutning mot yttervägg 1. Väggregel alt kortling c 600 mm 2. 12,5 mm Gyproc Gipsskivor 3. 12,5 mm Glasroc GHU Hydro Vindskyddsskiva 4. Skena SK alt SKP eller Gyproc COUnomic som kantprofil = 30 d: skena Gyproc SK = 35 d: skena Gyproc SKP = 40 d: kantprofil Gyproc C COUnomic 5. Skruv Gyproc QS 38 alt QT 41 Quick, c 600 mm Detalj Utförande (d) (d) randklass skena SK alt SKP eller kantprofil C (4.) 30 till 40 EI 30 Gyproc Handbok 8 Gyproc Projektering 155

30 Gyproc XR Innerväggar med stålstomme Typdetalj.1:241 nslutning mot yttervägg 1. Väggregel alt kortling c 600 mm 2. 12,5 mm Gyproc Gipsskivor 3. 12,5 mm Glasroc GHU Hydro Vindskyddsskiva 4. Kantprofil Gyproc C COUnomic 5. Skruv Gyproc QS 38 alt QT 41 Quick, c 600 mm 6. Gipsskivorna slitsas Med 2 lag Gyproc Gipsskivor i ytterväggen erfordras ingen slits (6.) i ljudklass = 44 d. 2) Med väggregel (1.) placerad enligt ritningen eller 2 lag Gyproc Gipsskivor (2.) erhålls brandklass EI 60. Detalj Utförande (d) (d) randklass 2 x 12,5 mm gipsskivor utan slits (2.) 44 EI 60 2) 12,5 mm gipsskivor (2.), slits (6.), väggregel (1.) 48 EI 60 2) 12,5 mm gipsskivor (2.), slits (6.) 48 EI Gyproc Handbok 8 Gyproc Projektering

31 Gyproc XR Innerväggar med stålstomme Typdetalj.1:242 nslutning mot yttervägg 1. Väggregel 2. 12,5 mm Gyproc Gipsskivor 3. Väggregel, t min = 38 mm erfordras för ljudisoleringen = 52 d, = 53 d: 1 st = 56 d, = 57 d: 2 st 4. 12,5 mm Glasroc GHU Hydro Vindskyddsskiva 5. Hörnprofil Gyproc C 60-H COUnomic Med 2 lag Gyproc Gipsskivor i ytterväggen (2.) och 1 st regel (3.) erhålls ljudklass = 56 d resp = 57 d. 2) Med en väggregel (3.) placerad enligt ritningen eller 2 lag gipsskivor (2.) erhålls brandklass EI 60. 3) = 57 d förutsätter en innervägg som klarar samma ljudklass samt att ytterväggens syll och hammarband är delade vid anslutande vägg. Glasroc GHU Hydro Vindskyddsskiva skarvas vid anslutande vägg. Detalj Utförande (d) (d) randklass 2) 12,5 mm gipsskiva (2.), 1 st väggregel (3.) EI 60 12,5 mm gipsskiva (2.), 2 st väggreglar (3.) ) EI 60 2 x 12,5 mm gipsskivor (2.), 1 st väggregel (3.) ) EI 60 Gyproc Handbok 8 Gyproc Projektering 157

32 Gyproc XR Innerväggar med stålstomme Typdetalj.1:243 nslutning mot yttervägg 1. Väggregel 2. 12,5 mm Gyproc Gipsskivor 3. 2 x 12,5 mm Gyproc Gipsskivor 4. Väggregel, t min = 38 mm erfordras för ljudisoleringen = 52 d, = 53 d: 1 st = 56 d, = 57 d: 2 st 5. Liggande väggreglar 45x45 mm avslutas mot regel (6.) 6. Regel 45x45 mm, spikas på stående väggregel (1.) 7. Hörnprofil Gyproc H 50/ ,5 mm Glasroc GHU Hydro Vindskyddsskiva Med 2 lag Gyproc Gipsskivor i ytterväggen (2.) och 1 st regel (4.) och (6.) uppnås ljudklass = 56 d resp = 57 d. 2) Med en väggregel (4.) och (6.) placerad enligt ritningen eller 2 lag gipsskivor (2.) uppnås brandklass EI 60. 3) Ljudklass = 57 d förut sätter en innervägg som klarar samma ljudklass samt att ytterväggens syll och hammarband är delade vid anslutande vägg. Glasroc GHU Hydro Vindskyddsskiva skarvas vid anslutande vägg. Detalj Utförande (d) (d) randklass 2) 12,5 mm gipsskiva (2.), 1 st väggregel (4.) och (6.) EI 60 12,5 mm gipsskiva (2.), 2 st väggreglar (4.) och (6.) ) EI 60 2 x 12,5 mm gipsskivor (2.), 1 st väggregel (4.) och (6.) ) EI Gyproc Handbok 8 Gyproc Projektering

33 Gyproc XR Innerväggar med stålstomme Typdetalj.1:245 nslutning av vägg mot betongpelare 1. Hörnprofil Gyproc H 50/50 2. kustisk tätmassa Gyproc G 55, ej nödvändig vid kantprofil Gyproc COUnomic 3. Skena Gyproc SKP alt kantprofil Gyproc COUnomic 4. Detalj gäller i princip även för anslutning av vägg mot betongvägg Vid dubbelstomme kan = 56 d och = 57 d uppnås. Detalj Utförande (d) (d) randklass / Enkelstomme 52 / Dubbelstomme Gyproc Handbok 8 Gyproc Projektering 159

34 Gyproc XR Innerväggar med stålstomme Typdetalj.1:246 Dilatationsfog 1. vslutningslist Gyproc J 13 O eller J 13 L alt kantskydd Gyproc KS Mineralull vid krav på ljudisolering 3. Skruv Gyproc QS 38 Quick 4. Regel Gyproc XR 5. Eventuell mineralullsisolering, se aktuell väggtyp 6. Tätmassa Gyproc G 55 vid krav på ljudisolering Åtgärder vid krav på ljudisolering: = d: mineralull (2.) = 44 d: mineralull (2.) samt Gyproc G 55 Tätmassa (6.) Detalj Utförande (d) (d) randklass Mineralull (2.) 35 till 40 Mineralull (2.), tätmassa G 55 (6.) Gyproc Handbok 8 Gyproc Projektering

35 Gyproc XR Innerväggar med stålstomme Typdetalj.1:251 Teleskopanslutningar max 30 mm nedböjning Krav på plåttjocklek i skena i detalj : = 35 d: t = 0,56 mm, max vägghöjd = 3 m = 40 d: t = 1,2 mm = 44 d: t = 1,2 mm 1. Kantprofil Gyproc C-T COUnomic alt skena Gyproc GFS DUROnomic + tätlist Gyproc GT 2. Stenull, volymvikt 135 kg/m 3 alt glasull 70 kg/m 3, h = 120 mm (vid ljudkrav) 3. Översta skruven 4. Skena Gyproc GFS DUROnomic 5. Hörnprofil Gyproc H 50/50 infästs c 400 mm i bjälklag (alt Gyproc L 12/50) 6. 12,5 mm Gyproc Gipsskivor, h = min 100 mm skruvas i Gyproc H hörnprofil 7. Mjukfog 8. Mineralull 9. Skena Gyproc GFS DUROnomic mm polyetenduk Gyproc GPD 11. Stucklist Gyproc Cove/Cornice Vid vägghöjder högre än 3,0 meter eller när väggen är horisontellt belastad, ska Gyproc GFS 45 GFS 120 Duronomic användas. 2) Se typdetalj.1:252- konstruktionsdetalj (4.) C Detalj Utförande (d) (d) randklass skena SK, max vägghöjd 3 m (1.) kantprofil C max vägghöjd 3 m (1.), isolering 120 mm (2.) 35 skena GFS + tätlist GT (1.), isolering 120 mm (2.) 40 till 44 skena GFS (1.), 4 mm GPD (10.), mjukfog (7.), (enkelstomme) 48 2) C skena GFS (1.), 4 mm GPD (10.), mjukfog (7.), (dubbelstomme) ) Gyproc Handbok 8 Gyproc Projektering 161

36 Gyproc XR Innerväggar med stålstomme Typdetalj.1:252 Teleskopanslutningar max 30 mm nedböjning nslutning mot betongbjälklag nslutning mot Gyproc TRP-bjälklag 1. Skena Gyproc GFS DUROnomic infästs c 400 mm 2. Hörnprofil Gyproc H 50/50 infästs c 400 mm mot tak 3. Mineralull 4a. 1 x 12,5 mm Gyproc Gipsskivor (EI 30) remsor, h = min 100 mm, skruvas i hörnprofil 4b. 1 x 15,4 mm Gyproc Protect F alt 2 x 12,5 mm Gyproc Gipsskivor (EI 60) remsor, h = min 100 mm, skruvas i hörnprofil 5. 15,4 mm Gyproc Protect F, b = 600 mm sätts i hela väggens längd och skruvas mot TRP-plåt c 200 mm i långkanten 6. Stenullsstavar, volymvikt 70 kg/m 3, min. 600 mm i nedåtvända rillor 7. 4 mm polyetenduk Gyproc GPD C nslutning mot Gyproc TRP-bjälklag Generellt gäller att innerväggen förutsätts klara ljud nslutningens ljudklass begränsas av TRP-bjälklaget. Detalj Utförande (d) (d) randklass 12,5 mm gipsskiva, 100 mm (4a.) EI 30 2 x 12,5 mm gipsskiva, 100 mm (4b.) alt 1 x 15,4 mm Protect F, 100 mm (4b.) EI 60 /C 12,5 mm gipsskivor, 100 mm (4a.), 15,4 mm Protect F, tak (5.), stenull (6.) EI 30 /C 2 x 12,5 mm gipsskivor, 100 mm (4b.), 15,4 mm Protect F, tak (5.), stenull (6.) alt 15,4 mm Protect F, 100 mm (4b.), 15,4 mm Protect F, tak (5.), stenull (6.) EI Gyproc Handbok 8 Gyproc Projektering

37 Gyproc XR Innerväggar med stålstomme Typdetalj.1:261 Flanktransmission i Gyproc Träbjälklag Väggen parallellt med golvbjälklag Väggen vinkelrätt med golvbjälklag 1. Ljudisolerande vägg 2. Skivlim Gyproc G alt 2 x 12,5 mm Gyproc GG 13 Golvgips 3) mm spånskiva eller likvärdig Stegljudsklassen (68 d) kräver att Gyproc GG 13 Golvgips limmas mot spånskivan med dämplim (Swedac DG-2 eller likvärdig). Med skivlim Gyproc G 46 erhålls ljudklassen L' n,w = 73 d. 2) 1 lag Gyproc GG 13 Golvgips kräver skruvlimning mot underlaget samt helspackling av golvgipsskivorna för vissa mattyper. 3) Golvgipsskivorna kan monteras före väggen utan att ljudisoleringen försämras. Detalj Utförande Luftljud (d) Stegljud L' n,w (d) enbart spånskiva med 12,5 mm Gyproc GG 13 Golvgips med 2 x 12,5 mm Gyproc GG 13 Golvgips Gyproc Handbok 8 Gyproc Projektering 163

38 Gyproc XR Innerväggar med stålstomme Typdetalj.1:262 Flanktransmission i Gyproc Träbjälklag Väggen parallellt med golvbjälklag Väggen vinkelrätt med golvbjälklag 1. Ljudisolerande vägg 2. Skivlim Gyproc G alt 2 x 12,5 mm Gyproc GG 13 Golvgips mm spånskiva eller likvärdig 5. Slits i spånskivan 6. Dubbla golvbjälkar 7. Kortling 70x45 mm Ljudisoleringsklassen begränsas av väggens ljudklass samt eventuella ljudbryggor vid bjälklagets underkant. L' n,w < 58 d förutsätter helt delat undertak. 2) Ljudklassen gäller både vid 1 och 2 lag golvgipsskivor. 1 lag Gyproc GG 13 Golvgips kräver skruvlimning samt helspackling av golvgipsskivorna för vissa mattyper. Golvgipsskivorna kan monteras före väggen om mellanrum lämnas vid (5.) 3) L' n,w = 68 d uppfylls endast i gynnsamma fall. Detalj Utförande Luftljud (d) Stegljud L' n,w (d) med 12,5 mm Gyproc GG 13 Golvgips < 58 med 2 x 12,5 mm Gyproc GG 13 Golvgips < 58 enbart spånskiva med 12,5 mm Gyproc GG 13 Golvgips 2) ) med 2 x 12,5 mm Gyproc GG 13 Golvgips 2) Gyproc Handbok 8 Gyproc Projektering
