1 ULLERSKIVA 1379 SA -96 NSF/-83 G8.6 Rekv.nr 301 Mars 2000

2 ULLERSKIVA Parafon är en ljudabsorberande, energibesparande och brandskyddande skiva för montage i tak och på vägg, i t ex industrilokaler. En tyst och ljus arbetsmiljö är viktig för trivseln och, framförallt inom industrin, även för säkerheten. Genom att montera i tak och på väggar skapar man ett bra ljudklimat. ullernivån sänks, genom att efterklangstiden ekot förkortas och taluppfattbarheten ökar. Det skadande eller tröttande bullret minskar och varningsrop hörs bättre. Parafon ger frihet att välja mellan olika montagemetoder, försänkt eller dikt an, hel- eller deltäckande, olika färger och format. n finns i tre olika färger, natur, vit och svart, och kan monteras mot alla typer av underlag plåt, betong, lättbetong eller trä. Med en vit får man en ljusare lokal. Skivan reflekterar och förstärker både belysningen och infallande dagsljus. Skivan har ytskikt av naturell eller infärgad glasfiberfilt, ett ljudabsorberande kärnmaterial och baksidan är belagd med glasfiberflor. Kärnmaterialet består av stenull, ett oorganiskt material, som inte angrips av skadedjur, bakterier, mögel eller svamp. Stenullen är obrännbar och används därför bl a som brandisolering. Termostabiliteten överstiger 1000 C, vilket är den temperatur som uppnås efter ca 2 tiar enligt normalbrandkurvan. I miljöer, där risken för åverkan är stor bör Gallerkorg, Sträckmetallkassett, eller Perforerad Plåtkassett användas. I dessa produkter är n kärnmaterial med olika typer av ytskydd. Parafon Gallerkorg är ett ytskydd anpassat för i standardformat. Med Gallerkorg är det möjligt att montera absorbenterna dikt an i tuffa miljöer, t ex gymnastik- och sporthallar, slöjd och skolsalar, allaktivitetsrum och liknande. För uppgifter om Sträckmetall- och Perforerad Plåtkassett hänvisas till separat produktblad. Alla material avger kemiska ämnen, emitterar. För Parafon ligger emissionsvärdena långt under de krav som ställs för Svenska Inneklimatinstitutets hårdaste klass, MEC-A. Med uppfylls därför, med god marginal, kraven för den bästa inomhusluften, AQ 1. Parafon klassas som lågemitterande. ANVÄNDNINGSOMRÅDEN Industrier, verkstäder, slöjdsalar, sporthallar, idrottsanläggningar, skyddsrum, fläktrum, lagerlokaler, stormarknader och liknande. RANDKLASS Ytskikt klass 1, enligt NK 14, på obrännbart material. Tändskyddande beklädnad, enligt NK 15, fås vid heltäckande montage enligt MONTAGE A1 och MONTAGE A7. FUKTRESISTENS Parafon suger inte vatten kapillärt och kan användas vid 90% relativ fuktighet och 25 C. VIKT Skiva och bärkonstruktion. Utförande Vikt, beroende på montagesätt 2-3 kg/m kg/m kg/m 2 RENGÖRING orstning eller dasugning med mjuk borste. Avtorkning med fuktig duk eller svamp. MILJÖ Emission: Lågemitterande, uppfyller klass MEC-A. Partikelavgivning: Uppfyller klass AQ 1. Återvinning : Rewool Återvinning emballage: Repa LJUDASORPTION Ljudabsorptionen har mätts enligt ISO 354. Absorptionsvärden och klasser är uträknade enligt ISO Dikt an Praktisk absorptionsfaktor αp 1,0 0,8 0,6 0,4 0, Frekvens z Tjocklek Abs.klass A Tjocklek 80 Abs.klass A Tjocklek 100 Abs.klass A Tjocklek Frekvens z α w ,20 0,65 1,00 1,00 1,00 1,00 0, ,40 0,95 1,00 1,00 1,00 1,00 1, , 1,00 1,00 1,00 1,00 1,00 1,00 Försänkt, 1379 Praktisk absorptionsfaktor αp 1,0 0,8 0,6 0,4 0, Frekvens z Konstruktionshöjd 200 Abs.klass A Konstruktionshöjd 0 Abs.klass A Konstruktionshöjd Frekvens z α w , 0,85 1,00 1,00 1,00 1,00 1,00 0 0,80 0,90 0,90 1,00 1,00 1,00 1,00 Parafon ingår i Rewool ett system för återvinning av stenullsspill vid nybyggnation, renoveringar och rivningar. Parafon Akustik A har ett kvalitetssystem, som uppfyller kraven enligt ISO 9002, anpassat till SS-EN ISO 9002:1994.

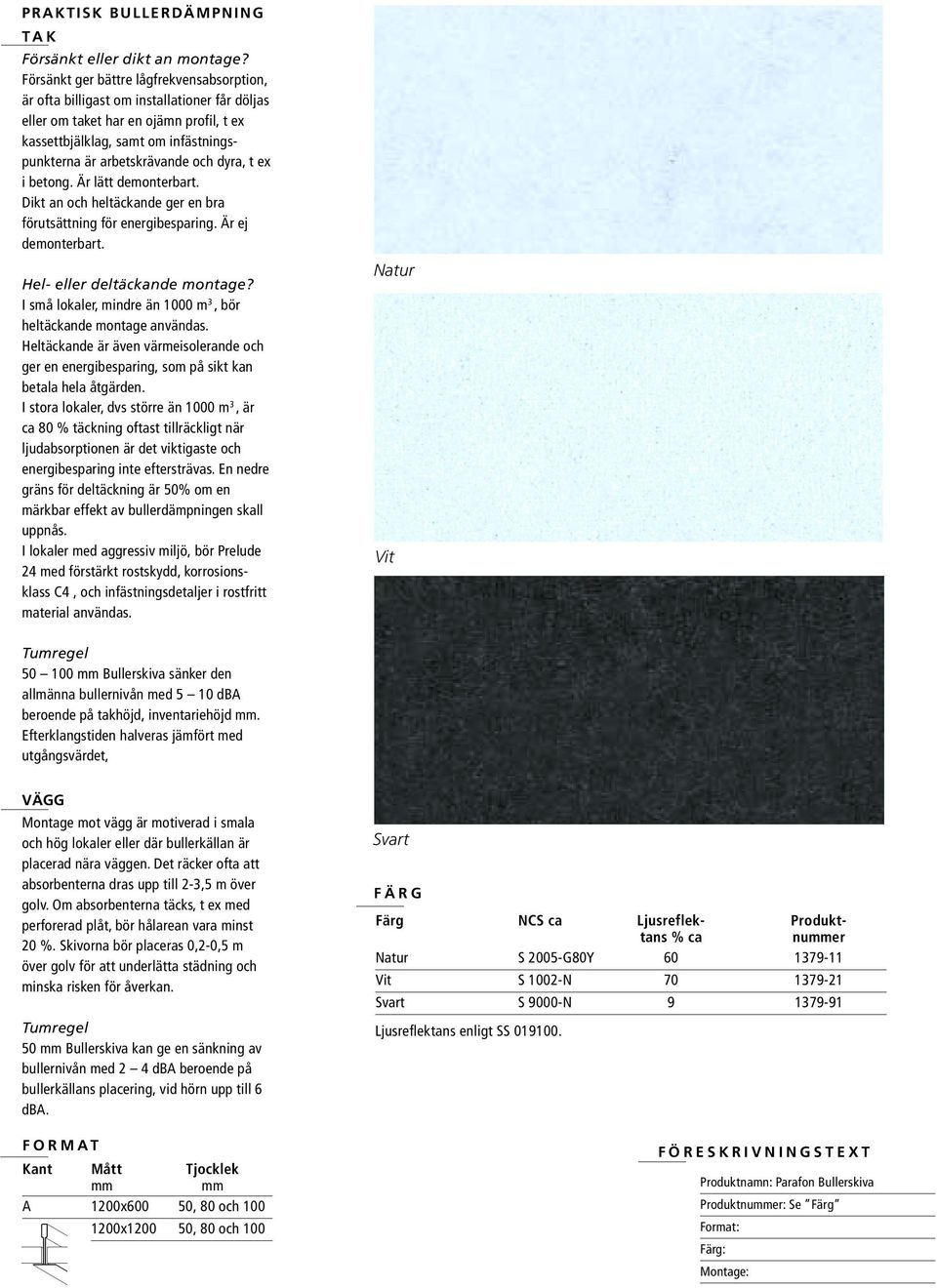

3 PRAKTISK ULLERDÄMPNING TAK Försänkt eller dikt an montage? Försänkt ger bättre lågfrekvensabsorption, är ofta billigast om installationer får döljas eller om taket har en ojämn profil, t ex kassettbjälklag, samt om infästningspunkterna är arbetskrävande och dyra, t ex i betong. Är lätt demonterbart. Dikt an och heltäckande ger en bra förutsättning för energibesparing. Är ej demonterbart. el- eller deltäckande montage? I små lokaler, mindre än 1000 m 3, bör heltäckande montage användas. eltäckande är även värmeisolerande och ger en energibesparing, som på sikt kan betala hela åtgärden. I stora lokaler, dvs större än 1000 m 3, är ca 80 % täckning oftast tillräckligt när ljudabsorptionen är det viktigaste och energibesparing inte eftersträvas. En nedre gräns för deltäckning är % om en märkbar effekt av bullerdämpningen skall uppnås. I lokaler med aggressiv miljö, bör Prelude 24 med förstärkt rostskydd, korrosionsklass C4, och infästningsdetaljer i rostfritt material användas. Natur Vit Tumregel 100 sänker den allmänna bullernivån med 5 10 da beroende på takhöjd, inventariehöjd. Efterklangstiden halveras jämfört med utgångsvärdet, VÄGG Montage mot vägg är motiverad i smala och hög lokaler eller där bullerkällan är placerad nära väggen. Det räcker ofta att absorbenterna dras upp till 2-3,5 m över golv. Om absorbenterna täcks, t ex med perforerad plåt, bör hålarean vara minst 20 %. Skivorna bör placeras 0,2-0,5 m över golv för att underlätta städning och minska risken för åverkan. Tumregel kan ge en sänkning av bullernivån med 2 4 da beroende på bullerkällans placering, vid hörn upp till 6 da. FORMAT Kant Mått Tjocklek A 1200x600, 80 och x1200, 80 och 100 Svart FÄRG Färg NCS ca Ljusreflek- Produkttans % ca nuer Natur S 2005-G80Y Vit S 1002-N Svart S 9000-N Ljusreflektans enligt SS FÖRESKRIVNINGSTEXT Produktnamn: Parafon Produktnuer: Se Färg Format: Färg: Montage:

4 MONTAGE Synlig bärkonstruktion med Prelude 24 eller T35. Försänkt eller dikt an. Väggprofil Pendel alt. Direktfäste MONTAGE A1 MONTAGEDETALJER. För fler detaljer se separat broschyr. Längd PRELUDE 24 och T35 ärprofil 9610 = 24 = = 24 = 30/35 600/1200 ärprofil 9620, vit, galv = 35 = , vit, galv = 35 = /1200 KORROSIONSKLASS C4, förstärkt rostskydd ärprofil 9715, vit = 24 = , vit = 24 = /1200 ärprofil Parafon synlig bärkonstruktion Prelude 24 eller T35 är ett taksystem som monteras hel- eller deltäckande, försänkt eller dikt an från befintligt tak. Systemet är avsett för ullerskivor som monteras med fyrsidigt upplag. Det rekoenderas för lokaler där man, förutom bullerdämpning, har höga utseendekrav. Konstruktionen innehåller få detaljer och är därför lätt att montera. Inspektionsluckor kan placeras på valfri plats. I fuktiga eller aggressiva miljöer rekoenderas Prelude 24 med förstärkt rostskydd korrosionsklass C4. Minsta höjd för demonterbarhet: Skivtjocklek Minsta konstruktionshöjd: Vägglist 9662, vit = 19 = Vägglist 9663, vit, galv = 24 = 24 30/3000 KORROSIONSKLASS C4, förstärkt rostskydd Vägglist 9760, vit = 19 = Avslutningslist 8542, vit = = 80 = Direktfäste 8566 = = 80 = 100 = 1 Pendel Synlig bärkonstruktion med MT-profil. Dikt an. MONTAGEDETALJER MONTAGE A7 Längd 10 MT-profil 8721, galv, vit, svart 3000 MT-profil Ev. mittpunktsinfästning För skivtjocklek Längd orrdjup orr Ø 8 FÄSTDON FÖR ETONG MT-fäste Parafon synlig bärkonstruktion med MT-profil är ett taksystem, som monteras heltäckande och dikt an. Montage med MT-profil rekoenderas för lokaler med låg takhöjd och då man, förutom bullerdämpning, även har krav på energibesparing. I mycket fuktiga lokaler rekoenderas en mittpunktsinfästning för att säkerställa god planhet. Minsta konstruktionshöjd: Skivtjocklek Skivhållare FÄSTDON FÖR PLÅT OC TRÄ Isolerskruv Isolerskruv med galv. bricka FÄSTDON FÖR LÄTTETONG Isolerskruv Galv. bricka Vit bricka

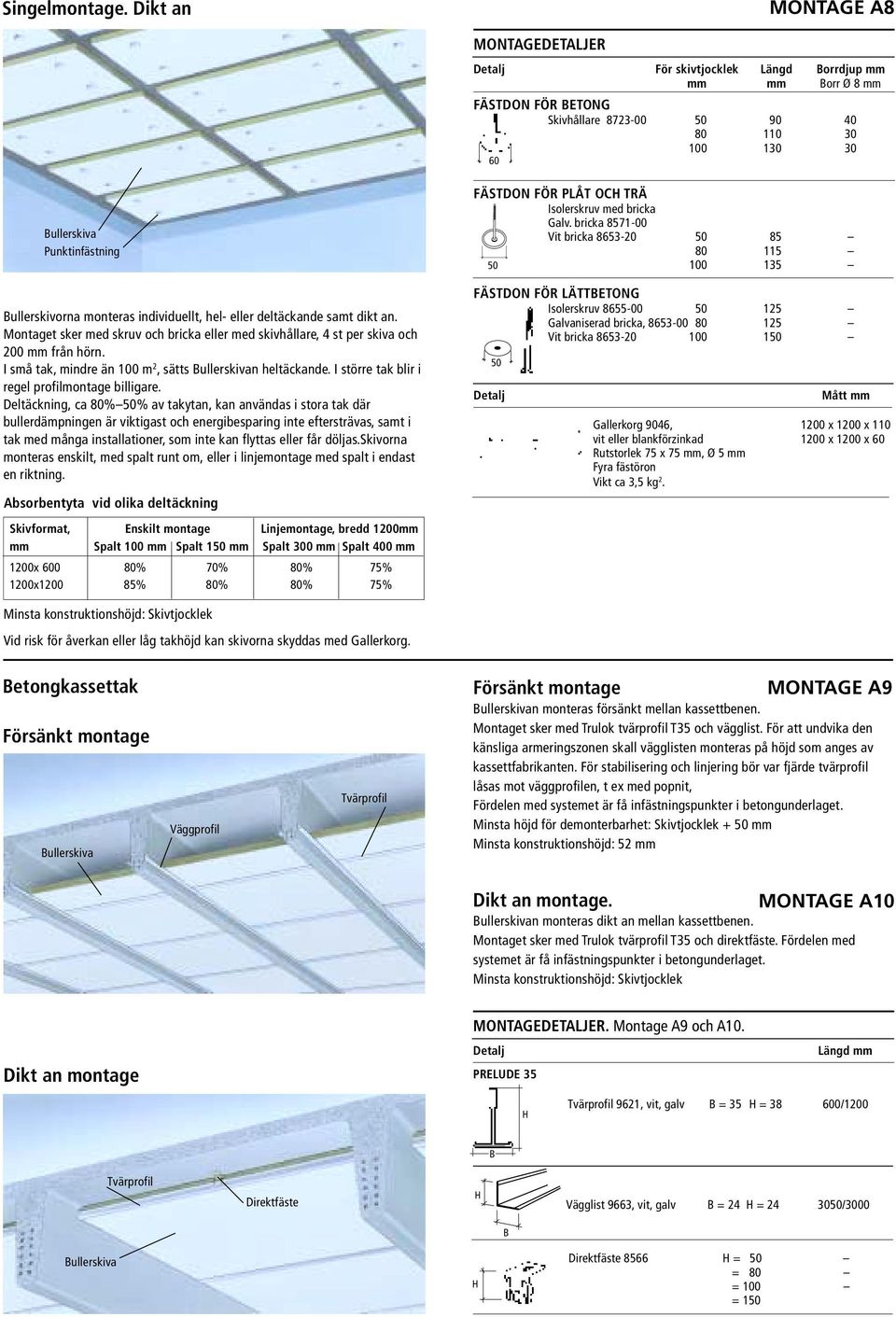

5 Singelmontage. Dikt an MONTAGE A8 MONTAGEDETALJER För skivtjocklek Längd orrdjup orr Ø 8 FÄSTDON FÖR ETONG Skivhållare Punktinfästning ullerskivorna monteras individuellt, hel- eller deltäckande samt dikt an. Montaget sker med skruv och bricka eller med skivhållare, 4 st per skiva och 200 från hörn. I små tak, mindre än 100 m 2, sätts n heltäckande. I större tak blir i regel profilmontage billigare. Deltäckning, ca 80% % av takytan, kan användas i stora tak där bullerdämpningen är viktigast och energibesparing inte eftersträvas, samt i tak med många installationer, som inte kan flyttas eller får döljas.skivorna monteras enskilt, med spalt runt om, eller i linjemontage med spalt i endast en riktning. Absorbentyta vid olika deltäckning FÄSTDON FÖR PLÅT OC TRÄ Isolerskruv med bricka Galv. bricka Vit bricka FÄSTDON FÖR LÄTTETONG Isolerskruv Galvaniserad bricka, Vit bricka Mått Gallerkorg 9046, 1200 x 1200 x 110 vit eller blankförzinkad 1200 x 1200 x 60 Rutstorlek 75 x 75, Ø 5 Fyra fästöron Vikt ca 3,5 kg 2. Skivformat, Enskilt montage Linjemontage, bredd 1200 Spalt 100 Spalt 1 Spalt 300 Spalt x % 70% 80% 75% 1200x % 80% 80% 75% Minsta konstruktionshöjd: Skivtjocklek Vid risk för åverkan eller låg takhöjd kan skivorna skyddas med Gallerkorg. etongkassettak Försänkt montage Väggprofil Försänkt montage MONTAGE A9 n monteras försänkt mellan kassettbenen. Montaget sker med Trulok tvärprofil T35 och vägglist. För att undvika den känsliga armeringszonen skall vägglisten monteras på höjd som anges av kassettfabrikanten. För stabilisering och linjering bör var fjärde tvärprofil låsas mot väggprofilen, t ex med popnit, Fördelen med systemet är få infästningspunkter i betongunderlaget. Minsta höjd för demonterbarhet: Skivtjocklek + Minsta konstruktionshöjd: 52 Dikt an montage. MONTAGE A10 n monteras dikt an mellan kassettbenen. Montaget sker med Trulok tvärprofil T35 och direktfäste. Fördelen med systemet är få infästningspunkter i betongunderlaget. Minsta konstruktionshöjd: Skivtjocklek MONTAGEDETALJER. Montage A9 och A10. Dikt an montage PRELUDE 35 Längd 9621, vit, galv = 35 = /1200 Direktfäste Vägglist 9663, vit, galv = 24 = 24 30/3000 Direktfäste 8566 = = 80 = 100 = 1
