F Ö R L Ä G G N I N G S A N V I S N I N G. G o l v v ä r m e i b e t o n g S y s t e m s k i v a. Förläggning med systemskiva Diverse.
|
|
- Kristina Henriksson
- för 7 år sedan
- Visningar:
Transkript

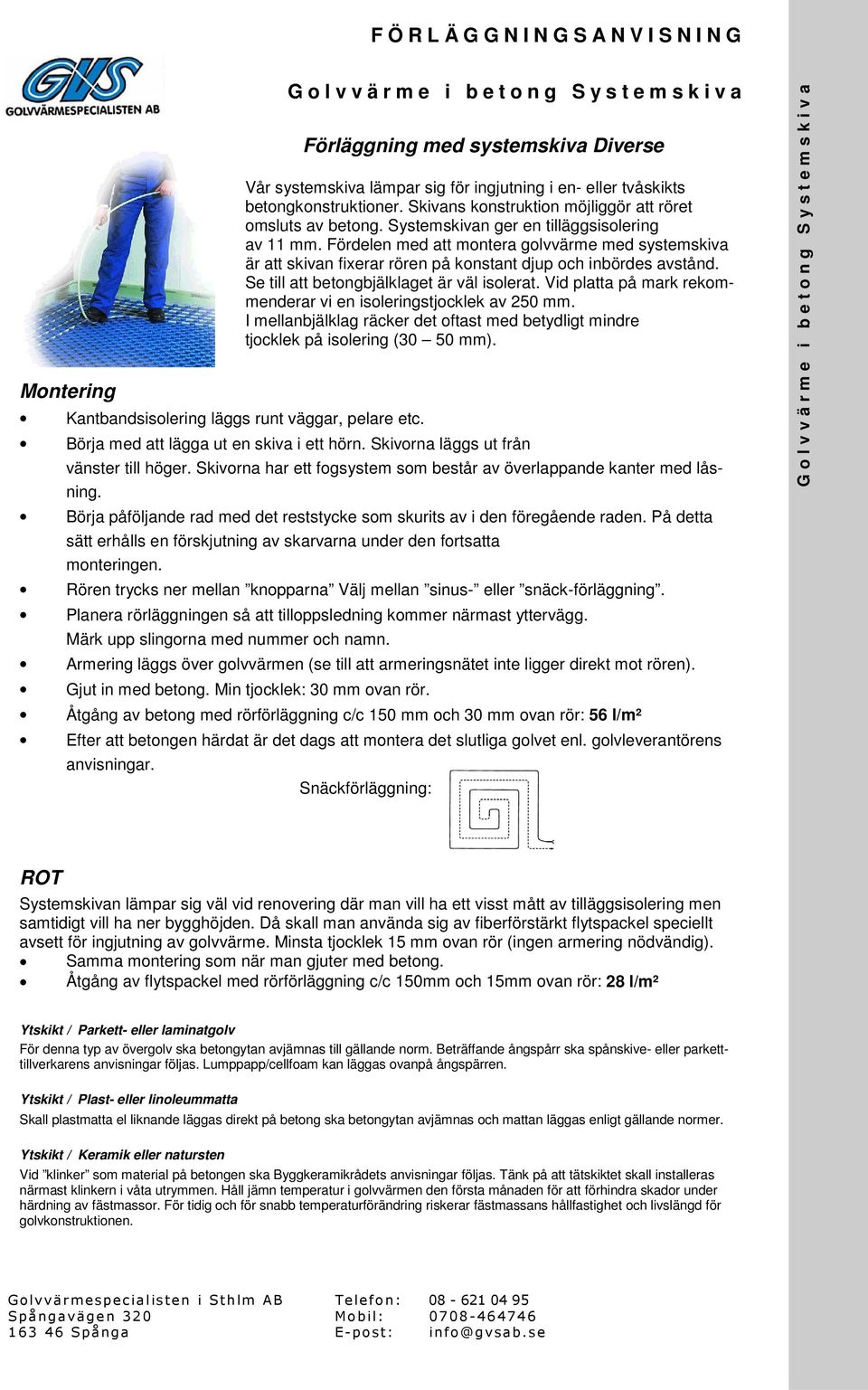

1 Kantbandsisolering läggs runt väggar, pelare etc. G o l v v ä r m e i b e t o n g S y s t e m s k i v a Börja med att lägga ut en skiva i ett hörn. Skivorna läggs ut från vänster till höger. Skivorna har ett fogsystem som består av överlappande kanter med låsning. Börja påföljande rad med det reststycke som skurits av i den föregående raden. På detta sätt erhålls en förskjutning av skarvarna under den fortsatta monteringen. Rören trycks ner mellan knopparna Välj mellan sinus- eller snäck-förläggning. Planera rörläggningen så att tilloppsledning kommer närmast yttervägg. Märk upp slingorna med nummer och namn. Armering läggs över golvvärmen (se till att armeringsnätet inte ligger direkt mot rören). Gjut in med betong. Min tjocklek: 30 mm ovan rör. Åtgång av betong med rörförläggning c/c 150 mm och 30 mm ovan rör: 56 l/m² Efter att betongen härdat är det dags att montera det slutliga golvet enl. golvleverantörens anvisningar. Förläggning med systemskiva Diverse Vår systemskiva lämpar sig för ingjutning i en- eller tvåskikts betongkonstruktioner. Skivans konstruktion möjliggör att röret omsluts av betong. Systemskivan ger en tilläggsisolering av 11 mm. Fördelen med att montera golvvärme med systemskiva är att skivan fixerar rören på konstant djup och inbördes avstånd. Se till att betongbjälklaget är väl isolerat. Vid platta på mark rekommenderar vi en isoleringstjocklek av 250 mm. I mellanbjälklag räcker det oftast med betydligt mindre tjocklek på isolering (30 50 mm). Snäckförläggning: G o l v v ä r m e i b e t o n g S y s t e m s k i v a ROT Systemskivan lämpar sig väl vid renovering där man vill ha ett visst mått av tilläggsisolering men samtidigt vill ha ner bygghöjden. Då skall man använda sig av fiberförstärkt flytspackel speciellt avsett för ingjutning av golvvärme. Minsta tjocklek 15 mm ovan rör (ingen armering nödvändig). Samma montering som när man gjuter med betong. Åtgång av flytspackel med rörförläggning c/c 150mm och 15mm ovan rör: 28 l/m² Ytskikt / För denna typ av övergolv ska betongytan avjämnas till gällande norm. Beträffande ångspårr ska spånskive- eller parketttillverkarens anvisningar följas. Lumppapp/cellfoam kan läggas ovanpå ångspärren. Ytskikt / Skall plastmatta el liknande läggas direkt på betong ska betongytan avjämnas och mattan läggas enligt gällande normer. Ytskikt / Vid klinker som material på betongen ska Byggkeramikrådets anvisningar följas. Tänk på att tätskiktet skall installeras närmast klinkern i våta utrymmen. Håll jämn temperatur i golvvärmen den första månaden för att förhindra skador under härdning av fästmassor. För tidig och för snabb temperaturförändring riskerar fästmassans hållfastighet och livslängd för golvkonstruktionen.

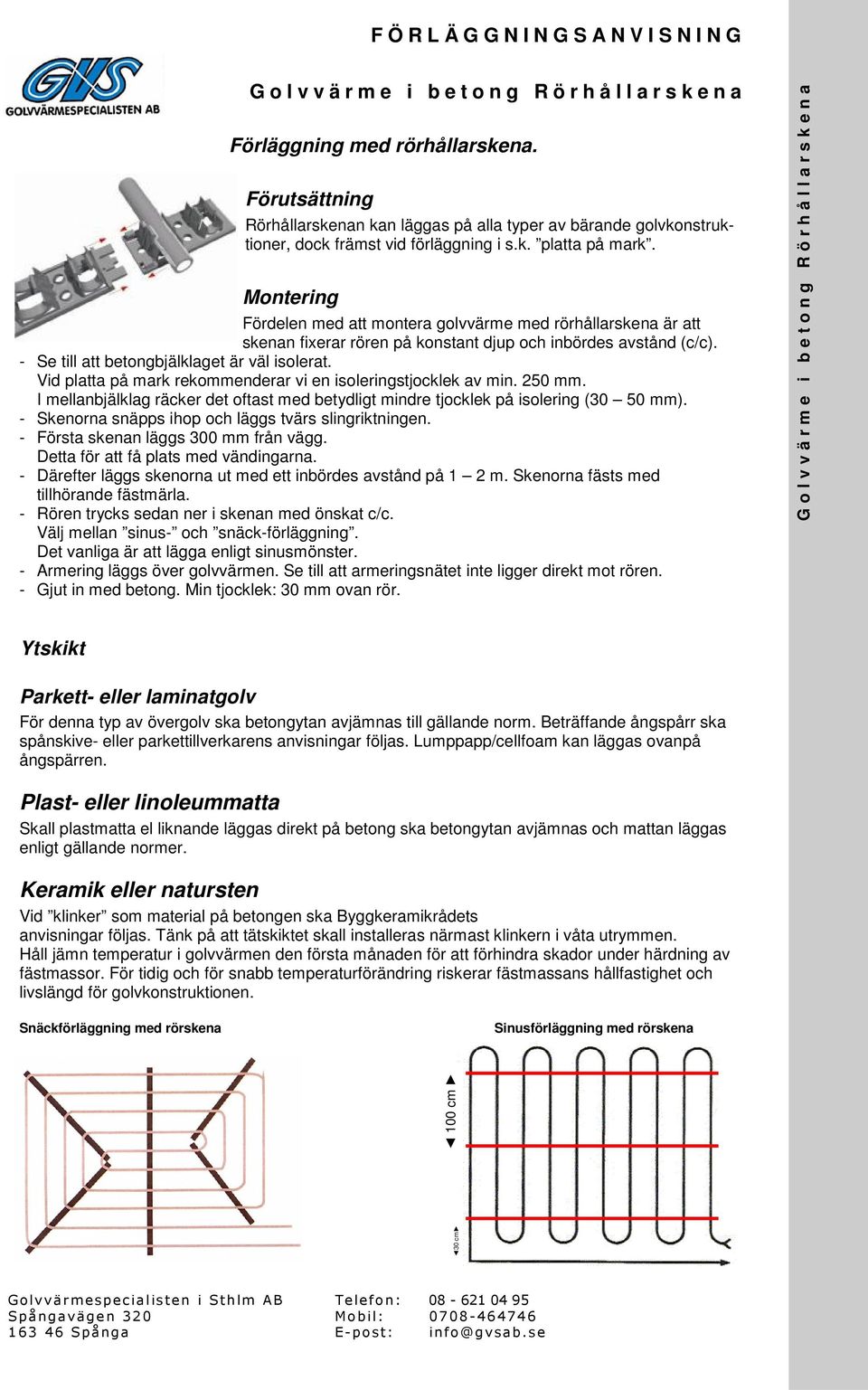

2 G o l v v ä r m e i b e t o n g R ö r h å l l a r s k e n a Förläggning med rörhållarskena. Rörhållarskenan kan läggas på alla typer av bärande golvkonstruktioner, dock främst vid förläggning i s.k. platta på mark. Fördelen med att montera golvvärme med rörhållarskena är att skenan fixerar rören på konstant djup och inbördes avstånd (c/c). - Se till att betongbjälklaget är väl isolerat. Vid platta på mark rekommenderar vi en isoleringstjocklek av min. 250 mm. I mellanbjälklag räcker det oftast med betydligt mindre tjocklek på isolering (30 50 mm). - Skenorna snäpps ihop och läggs tvärs slingriktningen. - Första skenan läggs 300 mm från vägg. Detta för att få plats med vändingarna. - Därefter läggs skenorna ut med ett inbördes avstånd på 1 2 m. Skenorna fästs med tillhörande fästmärla. - Rören trycks sedan ner i skenan med önskat c/c. Välj mellan sinus- och snäck-förläggning. Det vanliga är att lägga enligt sinusmönster. - Armering läggs över golvvärmen. Se till att armeringsnätet inte ligger direkt mot rören. - Gjut in med betong. Min tjocklek: 30 mm ovan rör. G o l v v ä r m e i b e t o n g R ö r h å l l a r s k e n a Ytskikt För denna typ av övergolv ska betongytan avjämnas till gällande norm. Beträffande ångspårr ska spånskive- eller parkettillverkarens anvisningar följas. Lumppapp/cellfoam kan läggas ovanpå ångspärren. Skall plastmatta el liknande läggas direkt på betong ska betongytan avjämnas och mattan läggas enligt gällande normer. Vid klinker som material på betongen ska Byggkeramikrådets anvisningar följas. Tänk på att tätskiktet skall installeras närmast klinkern i våta utrymmen. Håll jämn temperatur i golvvärmen den första månaden för att förhindra skador under härdning av fästmassor. För tidig och för snabb temperaturförändring riskerar fästmassans hållfastighet och livslängd för golvkonstruktionen. Snäckförläggning med rörskena Sinusförläggning med rörskena 30 cm 100 cm

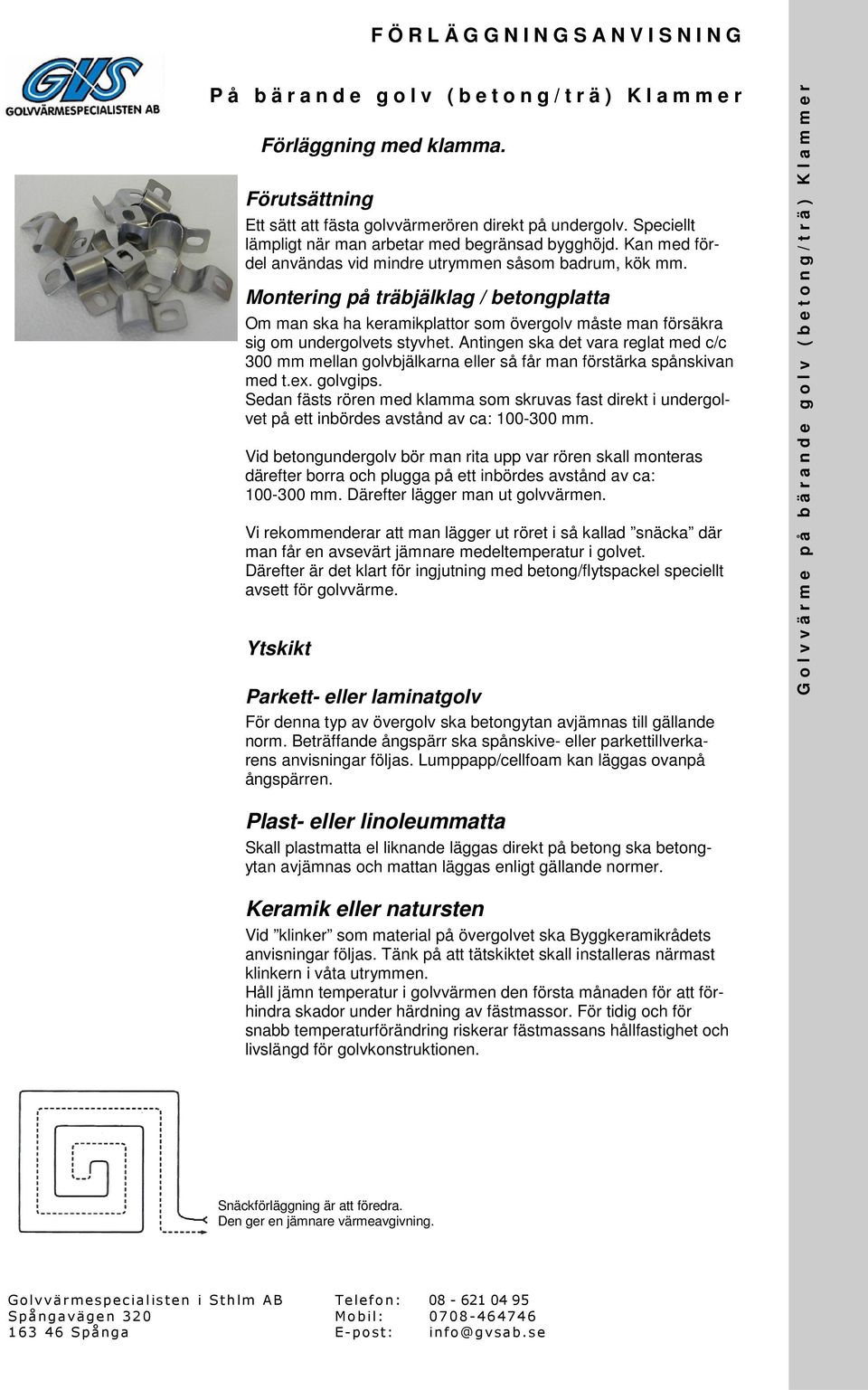

3 P å b ä r a n d e g o l v ( b e t o n g / t r ä ) K l a m m e r Förläggning med klamma. Ett sätt att fästa golvvärmerören direkt på undergolv. Speciellt lämpligt när man arbetar med begränsad bygghöjd. Kan med fördel användas vid mindre utrymmen såsom badrum, kök mm. på träbjälklag / betongplatta Om man ska ha keramikplattor som övergolv måste man försäkra sig om undergolvets styvhet. Antingen ska det vara reglat med c/c 300 mm mellan golvbjälkarna eller så får man förstärka spånskivan med t.ex. golvgips. Sedan fästs rören med klamma som skruvas fast direkt i undergolvet på ett inbördes avstånd av ca: mm. Vid betongundergolv bör man rita upp var rören skall monteras därefter borra och plugga på ett inbördes avstånd av ca: mm. Därefter lägger man ut golvvärmen. Vi rekommenderar att man lägger ut röret i så kallad snäcka där man får en avsevärt jämnare medeltemperatur i golvet. Därefter är det klart för ingjutning med betong/flytspackel speciellt avsett för golvvärme. Ytskikt För denna typ av övergolv ska betongytan avjämnas till gällande norm. Beträffande ångspärr ska spånskive- eller parkettillverkarens anvisningar följas. Lumppapp/cellfoam kan läggas ovanpå ångspärren. G o l v v ä r m e p å b ä r a n d e g o l v ( b e t o n g / t r ä ) K l a m m e r Skall plastmatta el liknande läggas direkt på betong ska betongytan avjämnas och mattan läggas enligt gällande normer. Vid klinker som material på övergolvet ska Byggkeramikrådets anvisningar följas. Tänk på att tätskiktet skall installeras närmast klinkern i våta utrymmen. Håll jämn temperatur i golvvärmen den första månaden för att förhindra skador under härdning av fästmassor. För tidig och för snabb temperaturförändring riskerar fästmassans hållfastighet och livslängd för golvkonstruktionen. Snäckförläggning är att föredra. Den ger en jämnare värmeavgivning.
4 G o l v v ä r m e i / p å t r ä b j ä l k l a g K a s s e t t Förläggning med golvvärmekassett på bärande golv. (torra utrymmen) För 17 mm rör. Storlek: 1200 x 200/ 400 mm Tjocklek 20 mm Rörförläggning: c/c 200 mm. Skivorna läggs direkt på utjämnat undergolv. Rören monteras i aluminium-plåt. Som övergolv kan användas såväl parkett som plastmatta. Parketten läggs direkt ovanpå skivan. Plastmattan kräver dock ett jämnare underlag som kan utgöras av en spånskiva. Levereras inklusive plåtar, vändbitar och utfyllnadsbitar. Golvvärmekassetter används när man har ett befintligt golv som man skall lägga golvvärme på. Ovanpå golvvärmen läggs trägolv / laminatgolv eller spånskivegolv / plastmatta för torra utrymmen. Golvvärmekassetterna är i utförande med spår med c/c avstånd 200 mm för 17 mm rör. Golvvärmekassetterna har 20 mm styrolitisolering. Golvvärmekassetter med c/c 200 mm ger hög komfort, risken med större c/c avstånd är att man kan känna av en viss "randning" i golvet. Före utläggning av skivorna ska undergolvet kontrolleras avseende planhet. Undergolvet skall dammsugas rent från smuts och damm. Skivorna läggs flytande ovanpå undergolvet. Lägg ut medföljande vändskivor. Lämna 5 mm rörelsefog mot väggar och andra fasta föremål. Lägg ut spårskivorna, kapa dessa till anpassad längd med kapsåg. Se till att avlägsna metallgrader i rörspåret efter kapning. Lämna 5 mm rörelsefog mot väggar och andra fasta föremål. Planera rörläggningen så att tilloppsledning kommer närmast yttervägg. Märk upp slingorna med nummer och namn. Kontrollera att det inte finns någon smuts eller damm i rörspåren före rörförläggning. Rören pressas (trampas) ner i spårskivans plåt. Efter montaget måste rören ligga nere i spåren och får under inga omständigheter tangera ovanliggande ytskikt. Om så är fallet använd klamma JR16 för att fästa röret i undergolvet. Klamman fästs med skruv och ev. plugg. Golvvärme täcks med ångspärr (åldersbeständig plast) därefter läggs lumppapp eller cellfoam enl. golvtillverkarens anvisningar. OBS! Lumppapp skall ej läggas direkt ovanpå golvvärmeinstallationen då det kan uppstå gnisselljud. Övergolvet läggs flytande tvärs golvvärmeskivorna. Trägolv av minst 14 mm tjocklek används. Om trägolvet som valts är tunnare måste ett mellangolv läggas. Golvleverantörs anvisningar samt GBRs riktlinjer för trägolv skall följas. Varje slinga kan maximalt täcka ca 15m². G o l v v ä r m e i / p å t r ä b j ä l k l a g K a s s e t t Cellplast S200 Värmemotstånd: : ³ dekl.*10 Lamda Euroklass: 0,55 m²k / W 34 W / mk F Typ Mått m² Enkel - spårig skiva 1200 x 200 x 20 0,24 Dubbel - spårig skiva 1200 x 400 x 20 0,48 Vänd - skiva 1200 x 200 x 20 0,24
5 För montage i spårskivor alt. på glespanel. För 12 mm rör. Storlek: 1150 x 145 mm. Röravstånd: c/c 200 mm. Beräknad åtgång ca: 4 plåt/ m² Röravstånd: c/c 150 mm. Beräknad åtgång ca: 5 plåt/ m² För 17 mm rör. Storlek: 1150 x 190 mm. Röravstånd: c/c 200 mm. Beräknad åtgång ca: 4 plåt/ m² För 20 mm rör. Storlek: 1150 x 270 mm. Röravstånd: c/c 300 mm. Beräknad åtgång ca: 2,5 plåt/ m² på Bjälkar c/c 600mm - Fyll bjälklagsisolering helt. - Fäst glespanel dim beroende på plåtbredd dock minst (28 x 70 mm) på trä-bjälklag med inbördes av stånd av 30 mm. - Lägg i plåten med spåret mellan glespanel. - Efter rörmontering läggs ev. ång spärr (följ golvtillverkarens anvisningar). - Trägolv av min. 14 mm tjocklek läggs tvärs glespanelsriktningen. I / p å t r ä b j ä l k l a g P l å t g l e s p a n e l Förläggning med plåt i glespanel Konstruktionen byggs upp med glespanel och förutsätter en bärighet på konstruktionen motsvarande ett 22 mm spånskivegolv upplagt på reglar c/c 600. Plåtarna läggs ut på ett inbördes avstånd på max 100 mm. Det går åt ca 4 plåtar per m². Tätare plåtförläggning ger jämnare temperatur. Dock skall det lämnas ett utrymme för plåten att tillåtas expandera. Lämna minst 300 mm för rörvändningar. Ytskikt vid regelavstånd min. c/c 600 mm. Glespanel min. 70 x 28 mm Golvvärmen täcks ev.med ångspärr (följ golvtillverkarens anvisningar). Därefter läggs lumppapp/cellfoam. Sedan övergolv av min. 14mm tjocklek tvärs glespanelriktningen. Trägolvet monteras enl. golvleverantörens anvisning samt med beaktande av GBRs riktlinjer för trägolv på golvvärme. Ett mellangolv av 1 lager 18mm golvspånskiva läggs flytande enl. spånskiveleverantörens anvisning. Sedan läggs plast- eller linoleummatta enl. golvleverantörens anvisning. Ej att rekommendera vid denna typ av förläggning. G o l v v ä r m e i / p å t r ä b j ä l k l a g P l å t g l e s p a n e l
6 Förläggning i bjälklag med c/c 600mm. För 20 x 2 Rekommenderad åtgång 4 st/ m². 595 x 200 mm c/c 300 mm. G o l v v ä r m e i / p å t r ä b j ä l k l a g P l å t g a l v a d Förläggning med plåtkassett på träbjälklag c/c 600 mm. Uppbyggande från Bjälkar c/c 600mm - Fyll bjälklagsisolering helt. - Lägg i plåten i bjälklaget med ett inbördes avstånd på max 100 mm. - Efter rörmontering läggs ev. ångspärr (följ golvtillverkarens anvisningar). Därefter läggs lumppapp/cellfoam ovanpå golvvärmen (följ golvtillverkarens anvisningar). - Trägolv läggs tvärs golvbälkarna. Konstruktionen förutsätter ett självbärande övergolv som skall läggas direkt mot golvbjälkarna. Plåtarna läggs ut på ett inbördes avstånd på max 100 mm. Det går åt ca 4 plåtar per m². Tätare plåtförläggning ger jämnare temperatur. Dock skall det lämnas ett utrymme för plåten att tillåtas expandera. Plåten har en svag rundning uppåt, för att kunna ligga an mot övergolvet och därigenom ge en effektiv värmeavgivning. Man lägger ut plåten i raka spårlängder. Plåten spikas fast i bjälken med en spik (flat huvud) på var sida. Lämna minst 300 mm för rörvändningar. Tryck ner röret i spåret genom att hålla emot på undersidan så att inte plåten mister sin rundning uppåt. Ytskikt (Övergolv med en bärighet motsvarande 22 mm spånskiva) Golvvärmen täcks ev.med ångspärr (följ golvtillverkarens anvisningar). Därefter läggs lumppapp/cellfoam. Trägolvet monteras enl. golvleverantörens anvisning samt med beaktande av GBRs riktlinjer för trägolv på golvvärme. G o l v v ä r m e i / p å t r ä b j ä l k l a g P l å t g a l v a d Ett (1) lager av 22 mm spånskiva skruvas och limmas enl. spånskiveleverantörens anvisning på bjälklaget därefter läggs plast- eller linoleummatta enl. golvleverantörens anvisning Ej att rekommendera vid denna typ av förläggning.
Spårad stryrolitskiva inklusive vändbitar och utfyllnadsbitar. För 12 x 2 rör, C/c 200mm. 222-020-012. Storlek: 1200 x 600 mm, Tjocklek: 20mm.
Spårad Styrolitskiva Spårad stryrolitskiva inklusive vändbitar och utfyllnadsbitar. För 12 x 2 rör, C/c 200mm. 222-020-012 Storlek: 1200 x 600 mm, Tjocklek: 20mm. För 17 x 2 rör, C/c 300mm. 222-030-017
