Teknisk handbok Bärankarsystem

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "Teknisk handbok Bärankarsystem"

Transkript

1 1

2 Grundläggande principer för sandwichelement 3 Dimensioneringsförutsättningar 4 Grundläggande placering av ankare och nålar 9 Stora element (flerradiga) 10 Små element (tvåradiga) 10 Vändelement 10 Smala element 10 Utkragande element 11 Konstruktiva ankare 12 Smala övergångar över och under t.ex. fönster och dörrar 12 Förtjockningar (t.ex. runt fönster och dörrar) 13 Fasadskiva som går runt hörn 13 2

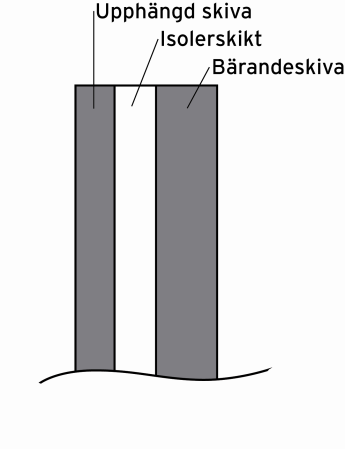

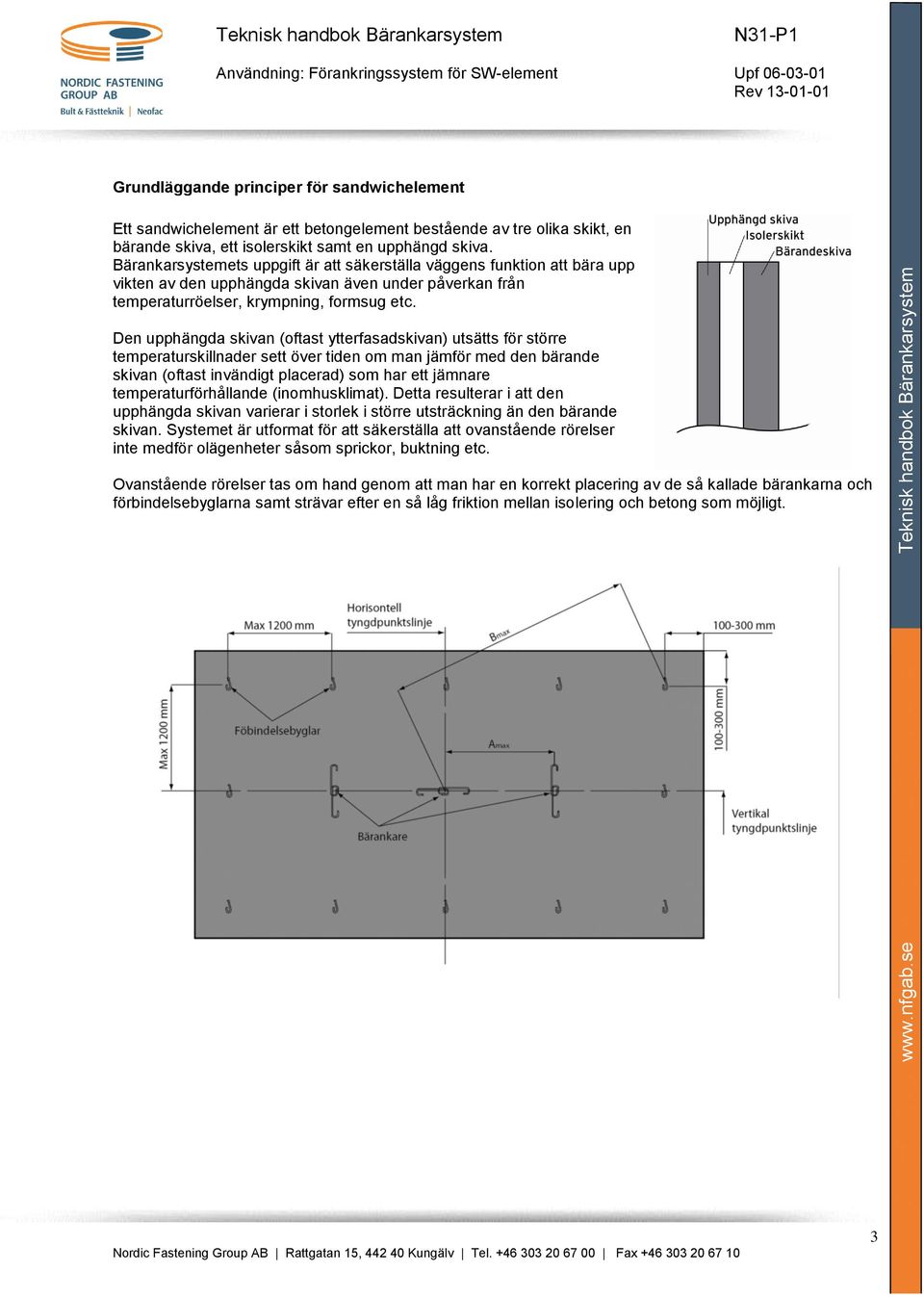

3 Grundläggande principer för sandwichelement Ett sandwichelement är ett betongelement bestående av tre olika skikt, en bärande skiva, ett isolerskikt samt en upphängd skiva. Bärankarsystemets uppgift är att säkerställa väggens funktion att bära upp vikten av den upphängda skivan även under påverkan från temperaturröelser, krympning, formsug etc. Den upphängda skivan (oftast ytterfasadskivan) utsätts för större temperaturskillnader sett över tiden om man jämför med den bärande skivan (oftast invändigt placerad) som har ett jämnare temperaturförhållande (inomhusklimat). Detta resulterar i att den upphängda skivan varierar i storlek i större utsträckning än den bärande skivan. Systemet är utformat för att säkerställa att ovanstående rörelser inte medför olägenheter såsom sprickor, buktning etc. Ovanstående rörelser tas om hand genom att man har en korrekt placering av de så kallade bärankarna och förbindelsebyglarna samt strävar efter en så låg friktion mellan isolering och betong som möjligt. 3

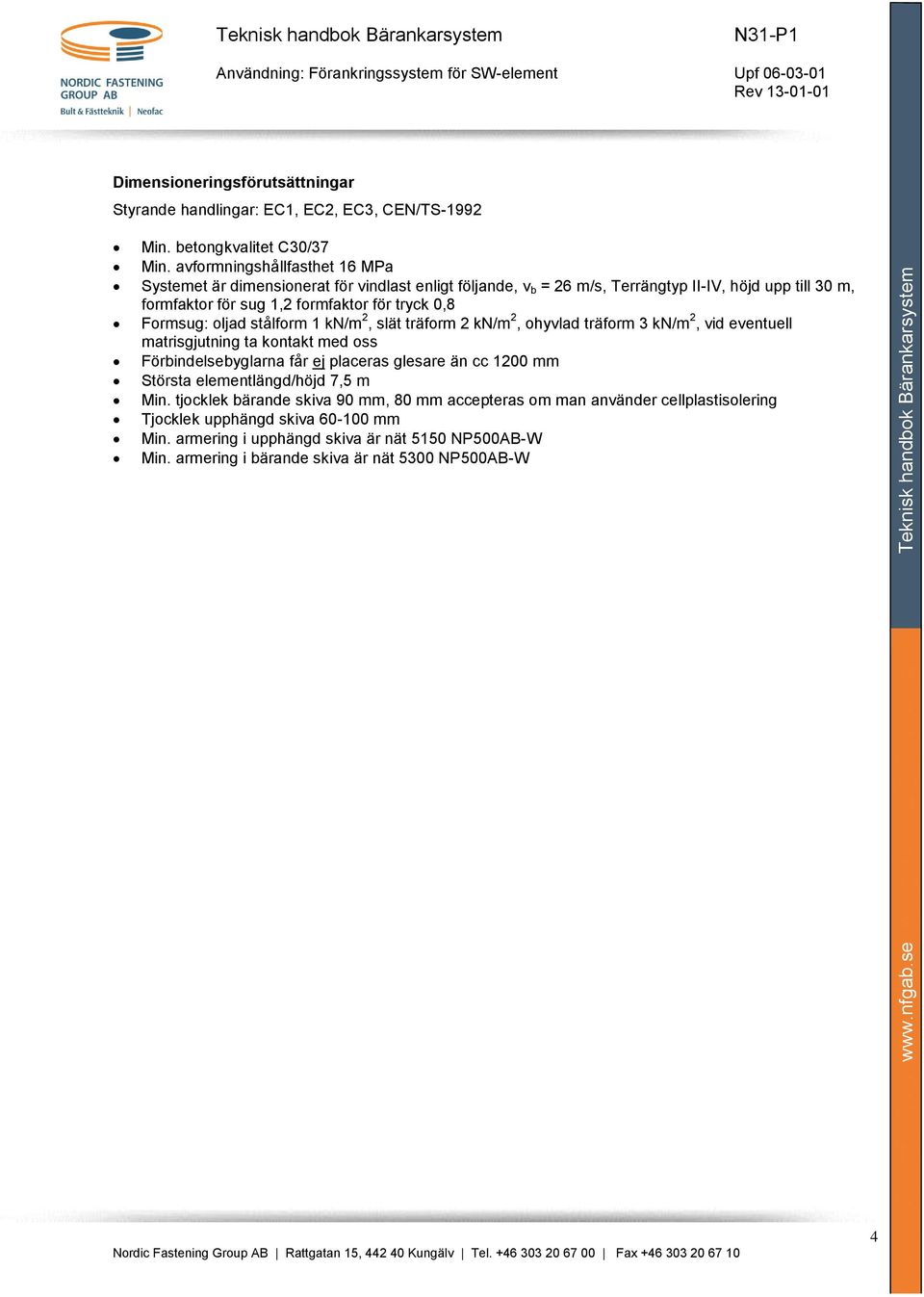

4 Dimensioneringsförutsättningar Styrande handlingar: EC1, EC2, EC3, CEN/TS-1992 Min. betongkvalitet C30/37 Min. avformningshållfasthet 16 MPa Systemet är dimensionerat för vindlast enligt följande, v b = 26 m/s, Terrängtyp II-IV, höjd upp till 30 m, formfaktor för sug 1,2 formfaktor för tryck 0,8 Formsug: oljad stålform 1 kn/m 2, slät träform 2 kn/m 2, ohyvlad träform 3 kn/m 2, vid eventuell matrisgjutning ta kontakt med oss Förbindelsebyglarna får ej placeras glesare än cc 1200 mm Största elementlängd/höjd 7,5 m Min. tjocklek bärande skiva 90 mm, 80 mm accepteras om man använder cellplastisolering Tjocklek upphängd skiva mm Min. armering i upphängd skiva är nät 5150 NP500AB-W Min. armering i bärande skiva är nät 5300 NP500AB-W 4

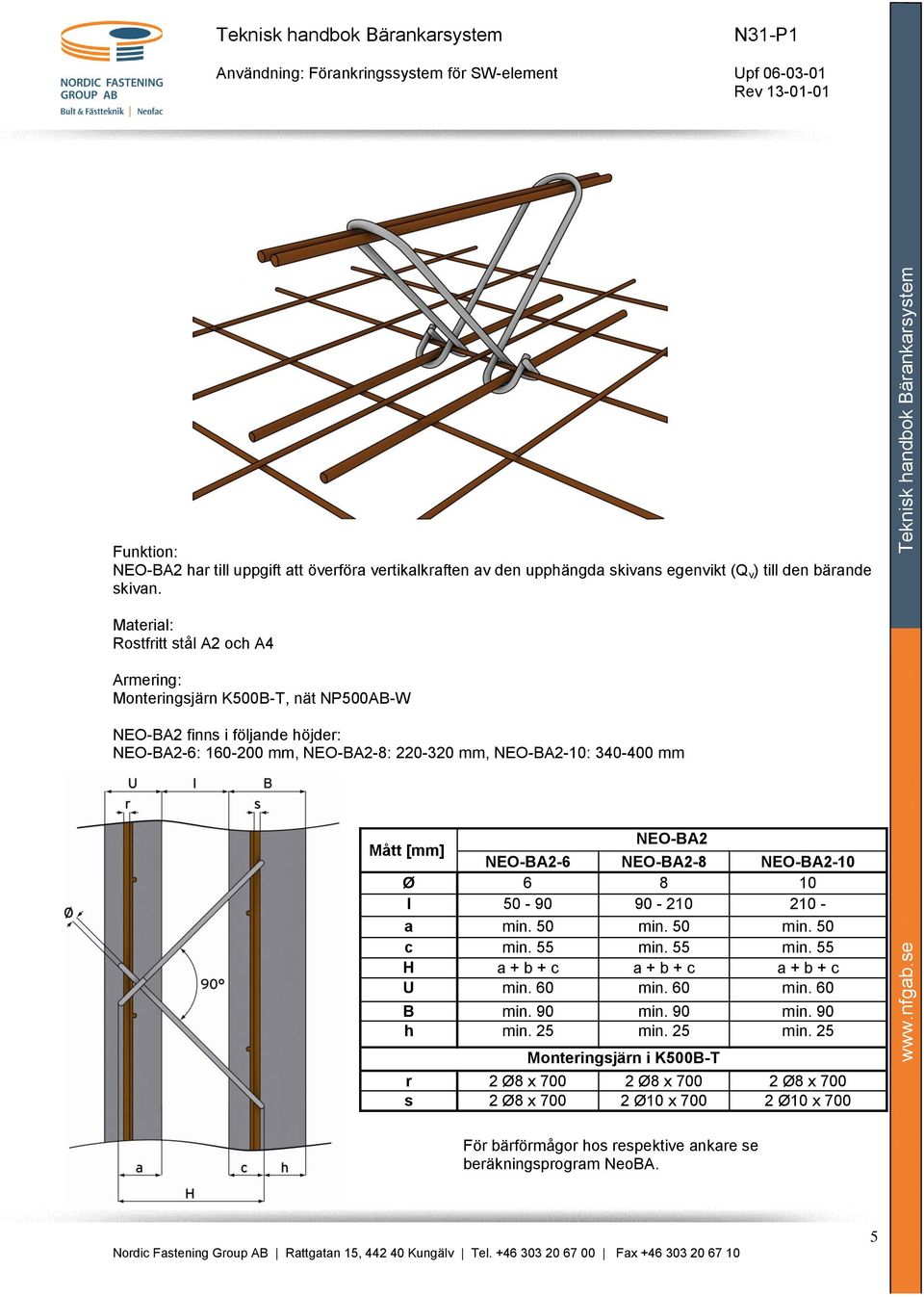

5 Funktion: NEO-BA2 har till uppgift att överföra vertikalkraften av den upphängda skivans egenvikt (Q v ) till den bärande skivan. Material: Rostfritt stål A2 och A4 Armering: Monteringsjärn K500B-T, nät NP500AB-W NEO-BA2 finns i följande höjder: NEO-BA2-6: mm, NEO-BA2-8: mm, NEO-BA2-10: mm Mått [mm] NEO-BA2 NEO-BA2-6 NEO-BA2-8 NEO-BA2-10 Ø I a min. 50 min. 50 min. 50 c min. 55 min. 55 min. 55 H a + b + c a + b + c a + b + c U min. 60 min. 60 min. 60 B min. 90 min. 90 min. 90 h min. 25 min. 25 min. 25 Monteringsjärn i K500B-T r 2 Ø8 x Ø8 x Ø8 x 700 s 2 Ø8 x Ø10 x Ø10 x 700 För bärförmågor hos respektive ankare se beräkningsprogram NeoBA. 5

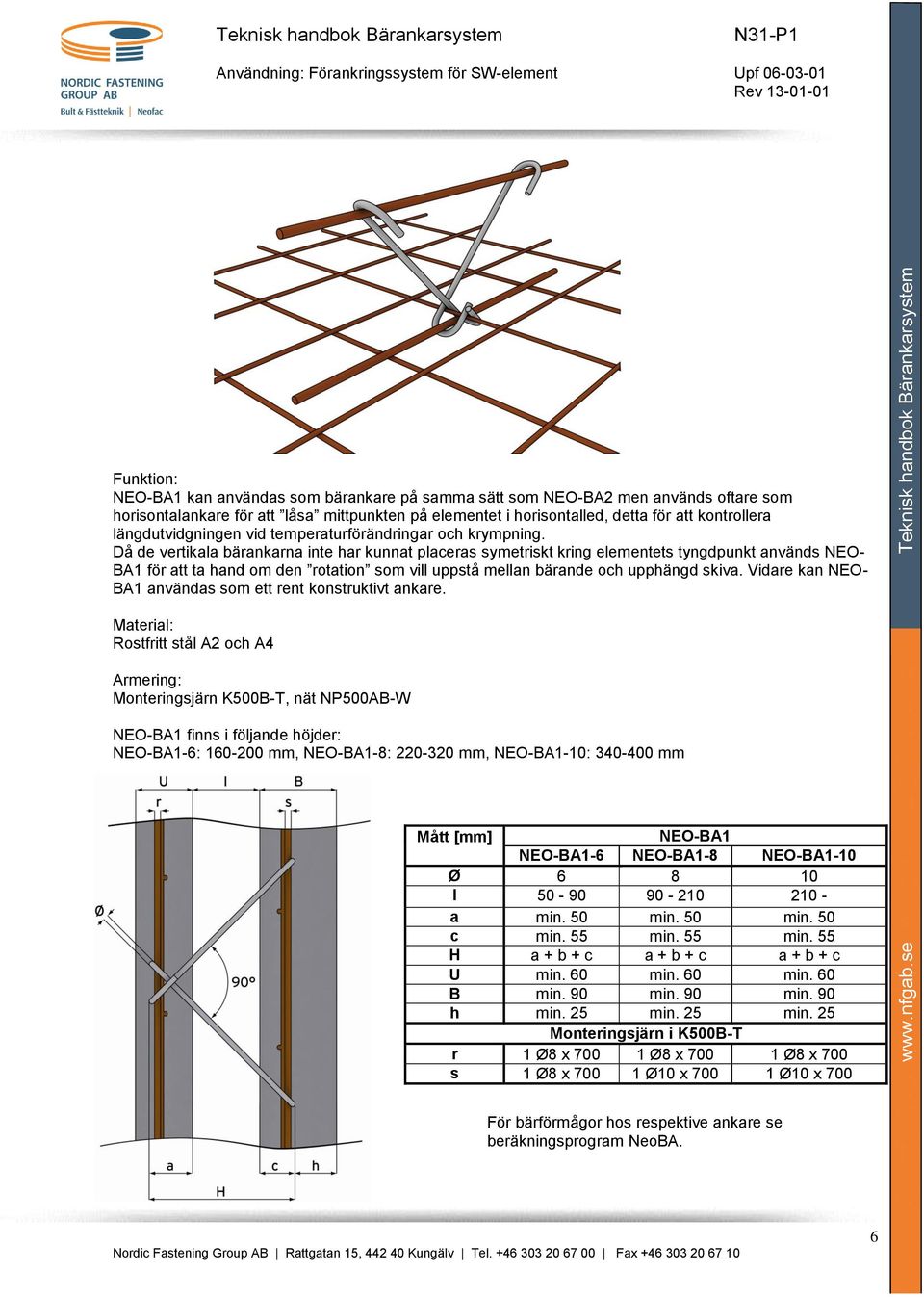

6 Funktion: NEO-BA1 kan användas som bärankare på samma sätt som NEO-BA2 men används oftare som horisontalankare för att låsa mittpunkten på elementet i horisontalled, detta för att kontrollera längdutvidgningen vid temperaturförändringar och krympning. Då de vertikala bärankarna inte har kunnat placeras symetriskt kring elementets tyngdpunkt används NEO- BA1 för att ta hand om den rotation som vill uppstå mellan bärande och upphängd skiva. Vidare kan NEO- BA1 användas som ett rent konstruktivt ankare. Material: Rostfritt stål A2 och A4 Armering: Monteringsjärn K500B-T, nät NP500AB-W NEO-BA1 finns i följande höjder: NEO-BA1-6: mm, NEO-BA1-8: mm, NEO-BA1-10: mm Mått [mm] NEO-BA1 NEO-BA1-6 NEO-BA1-8 NEO-BA1-10 Ø I a min. 50 min. 50 min. 50 c min. 55 min. 55 min. 55 H a + b + c a + b + c a + b + c U min. 60 min. 60 min. 60 B min. 90 min. 90 min. 90 h min. 25 min. 25 min. 25 Monteringsjärn i K500B-T r 1 Ø8 x Ø8 x Ø8 x 700 s 1 Ø8 x Ø10 x Ø10 x 700 För bärförmågor hos respektive ankare se beräkningsprogram NeoBA. 6

7 Funktion: NEO-UB tar upp de suglaster som uppkommer när skivan avformas. NEO-UB är lämpligast att användas när den upphängda skivan gjuts ner i form. Då den upphängda skivan fungerar som fasad utsätts den för tryckoch suglaster förorsakade av vind, NEO-UB överför då dessa laster till den bärande skivan. NEO-UB kläms fast i det undre nätet innan man lägger på isoleringen. På så sätt säkerställer man att nålen sitter i betongen innan den börjat bränna. Material: Rostfritt stål A2 NEO-UB finns i följande längder: NEO-UB-4: mm Mått [mm] NEO-UB NEO-UB-4 Ø 4 U min. 60 I B min. 90 a U/2 + 5 c min. 55 7

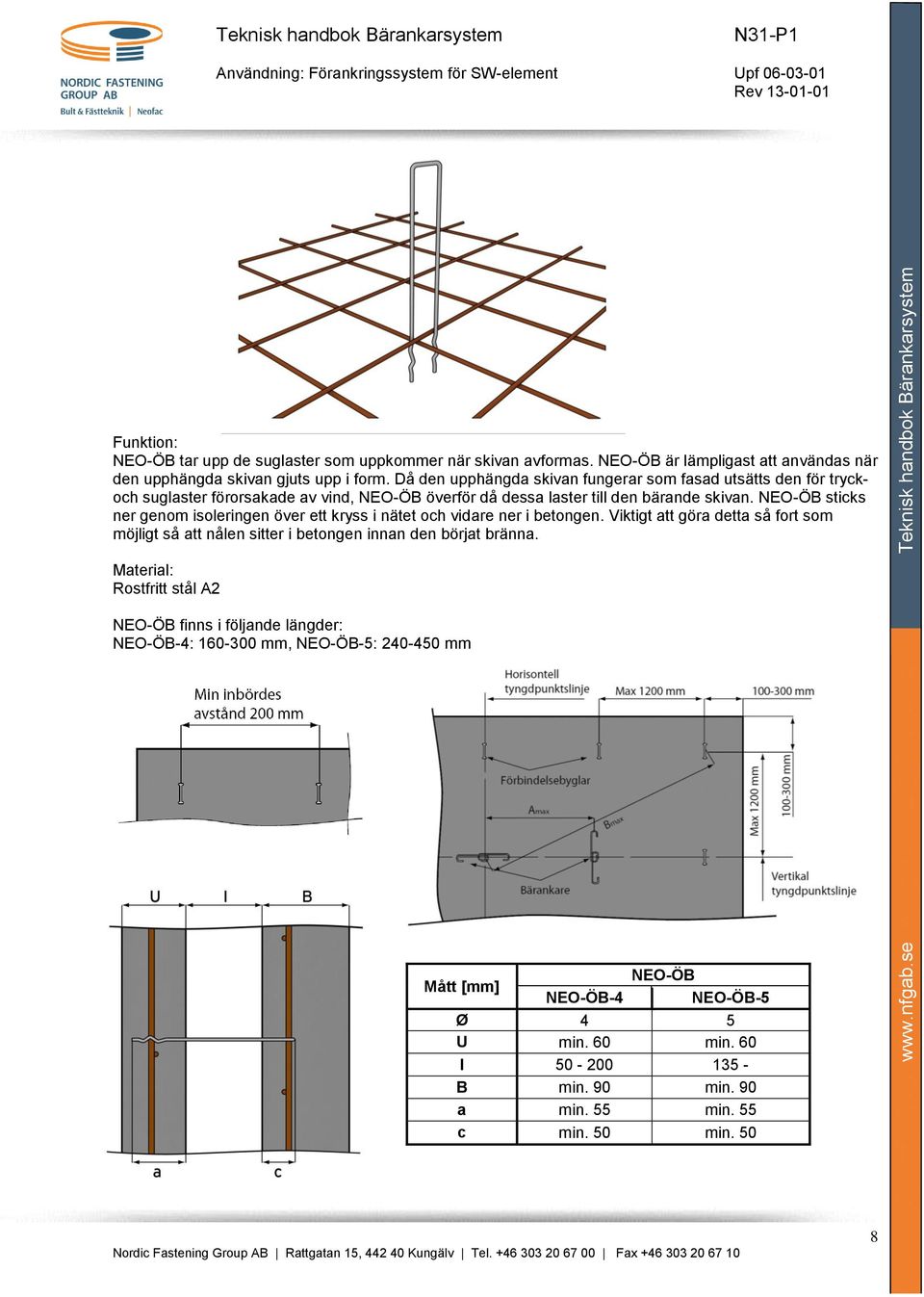

8 Funktion: NEO-ÖB tar upp de suglaster som uppkommer när skivan avformas. NEO-ÖB är lämpligast att användas när den upphängda skivan gjuts upp i form. Då den upphängda skivan fungerar som fasad utsätts den för tryckoch suglaster förorsakade av vind, NEO-ÖB överför då dessa laster till den bärande skivan. NEO-ÖB sticks ner genom isoleringen över ett kryss i nätet och vidare ner i betongen. Viktigt att göra detta så fort som möjligt så att nålen sitter i betongen innan den börjat bränna. Material: Rostfritt stål A2 NEO-ÖB finns i följande längder: NEO-ÖB-4: mm, NEO-ÖB-5: mm Mått [mm] NEO-ÖB NEO-ÖB-4 NEO-ÖB-5 Ø 4 5 U min. 60 min. 60 I B min. 90 min. 90 a min. 55 min. 55 c min. 50 min. 50 8

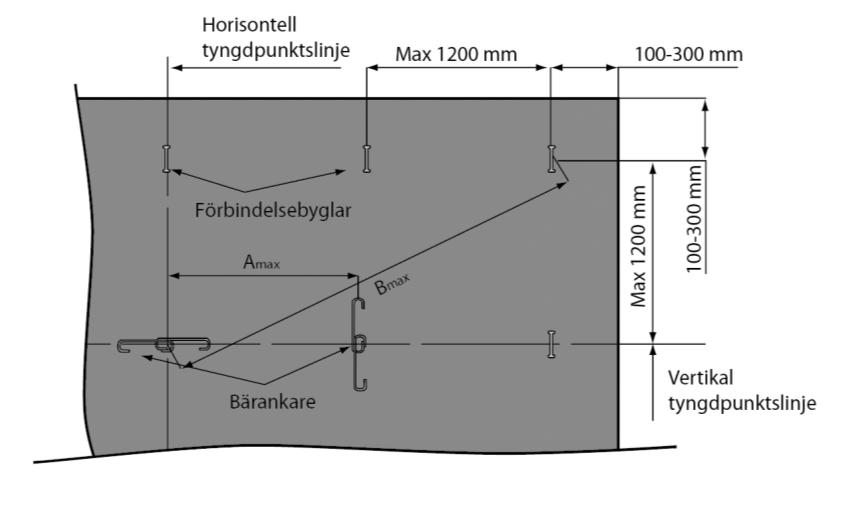

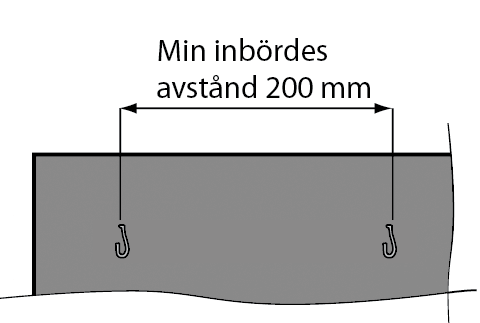

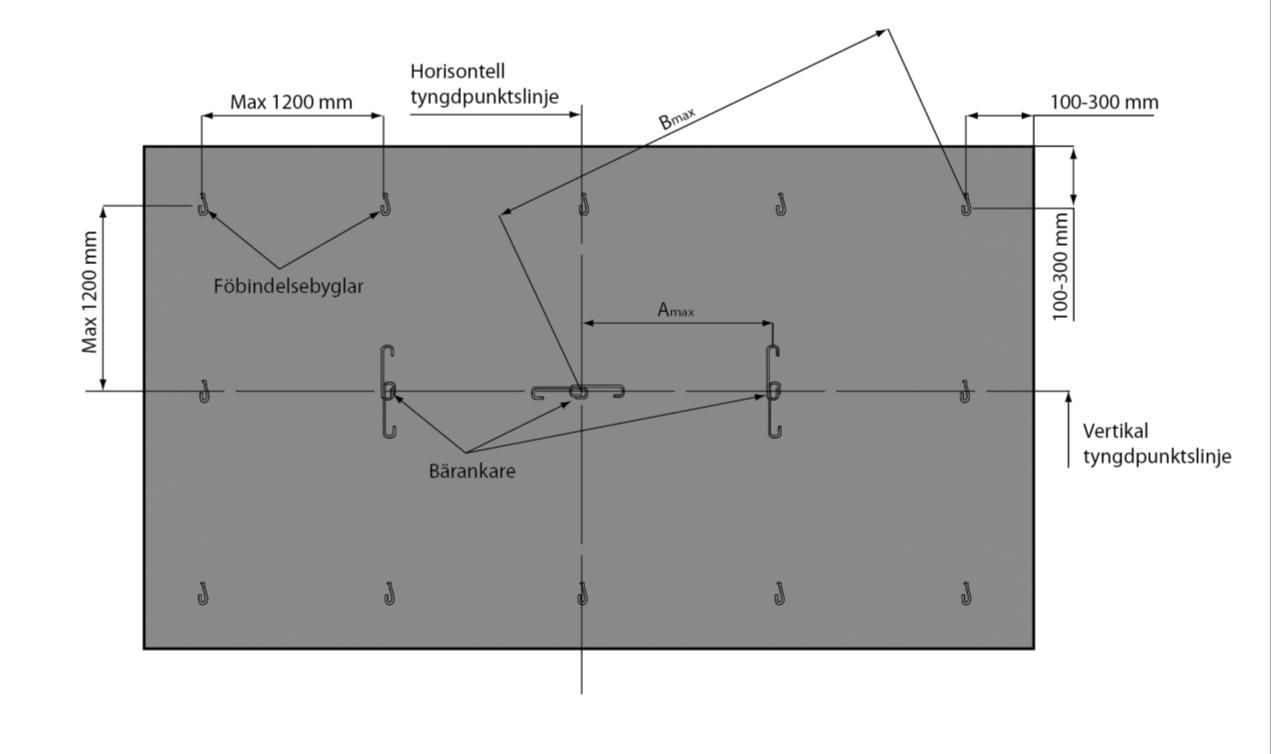

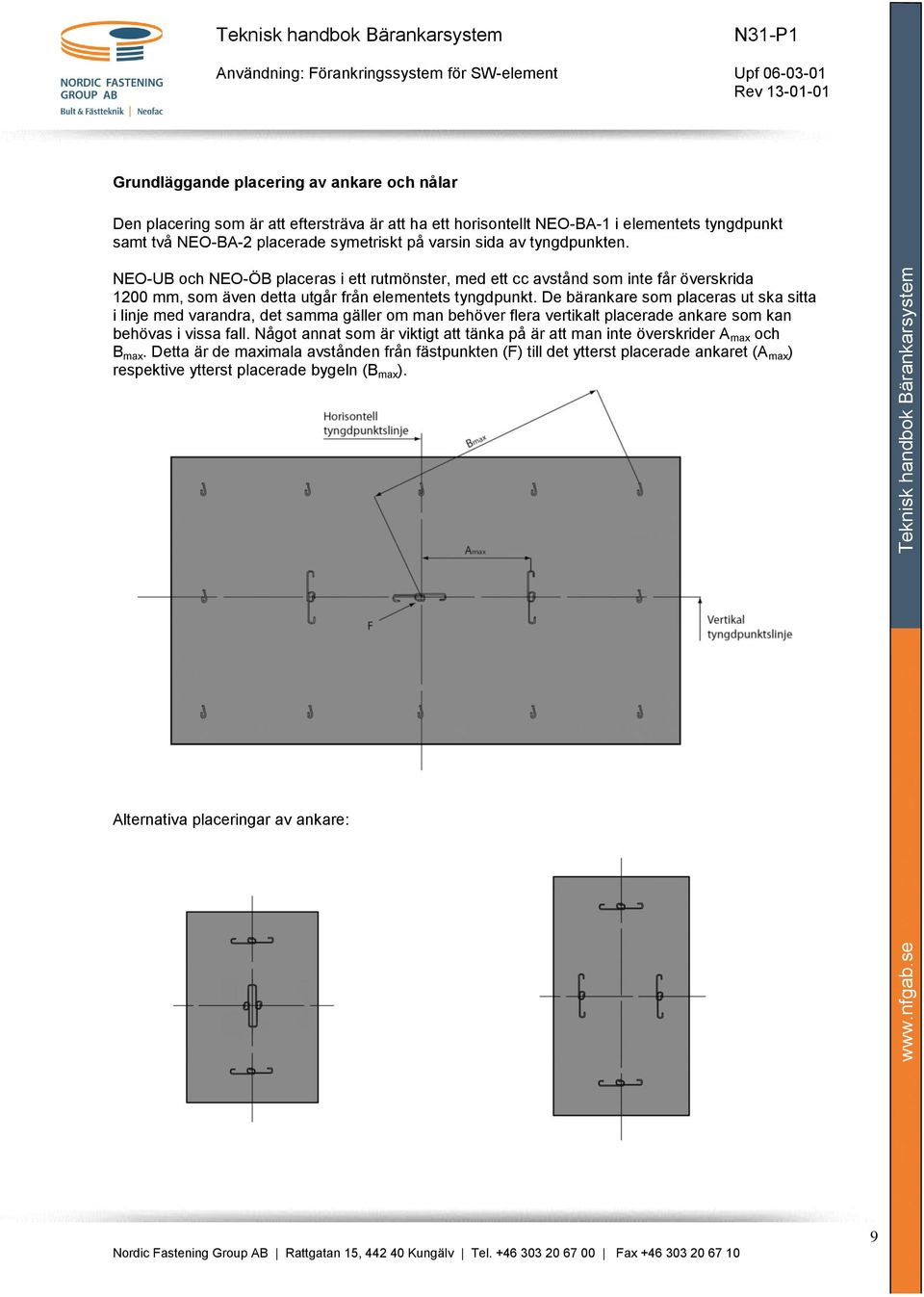

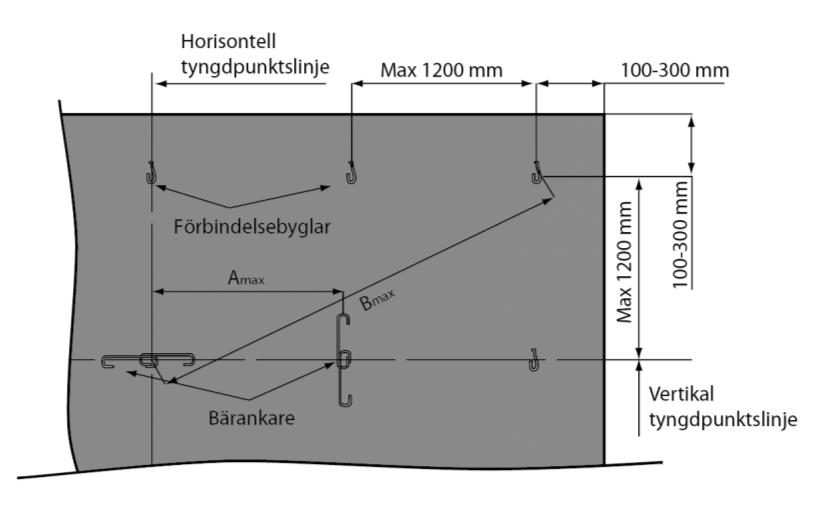

9 Grundläggande placering av ankare och nålar Den placering som är att eftersträva är att ha ett horisontellt NEO-BA-1 i elementets tyngdpunkt samt två NEO-BA-2 placerade symetriskt på varsin sida av tyngdpunkten. NEO-UB och NEO-ÖB placeras i ett rutmönster, med ett cc avstånd som inte får överskrida 1200 mm, som även detta utgår från elementets tyngdpunkt. De bärankare som placeras ut ska sitta i linje med varandra, det samma gäller om man behöver flera vertikalt placerade ankare som kan behövas i vissa fall. Något annat som är viktigt att tänka på är att man inte överskrider A max och B max. Detta är de maximala avstånden från fästpunkten (F) till det ytterst placerade ankaret (A max ) respektive ytterst placerade bygeln (B max ). Alternativa placeringar av ankare: 9

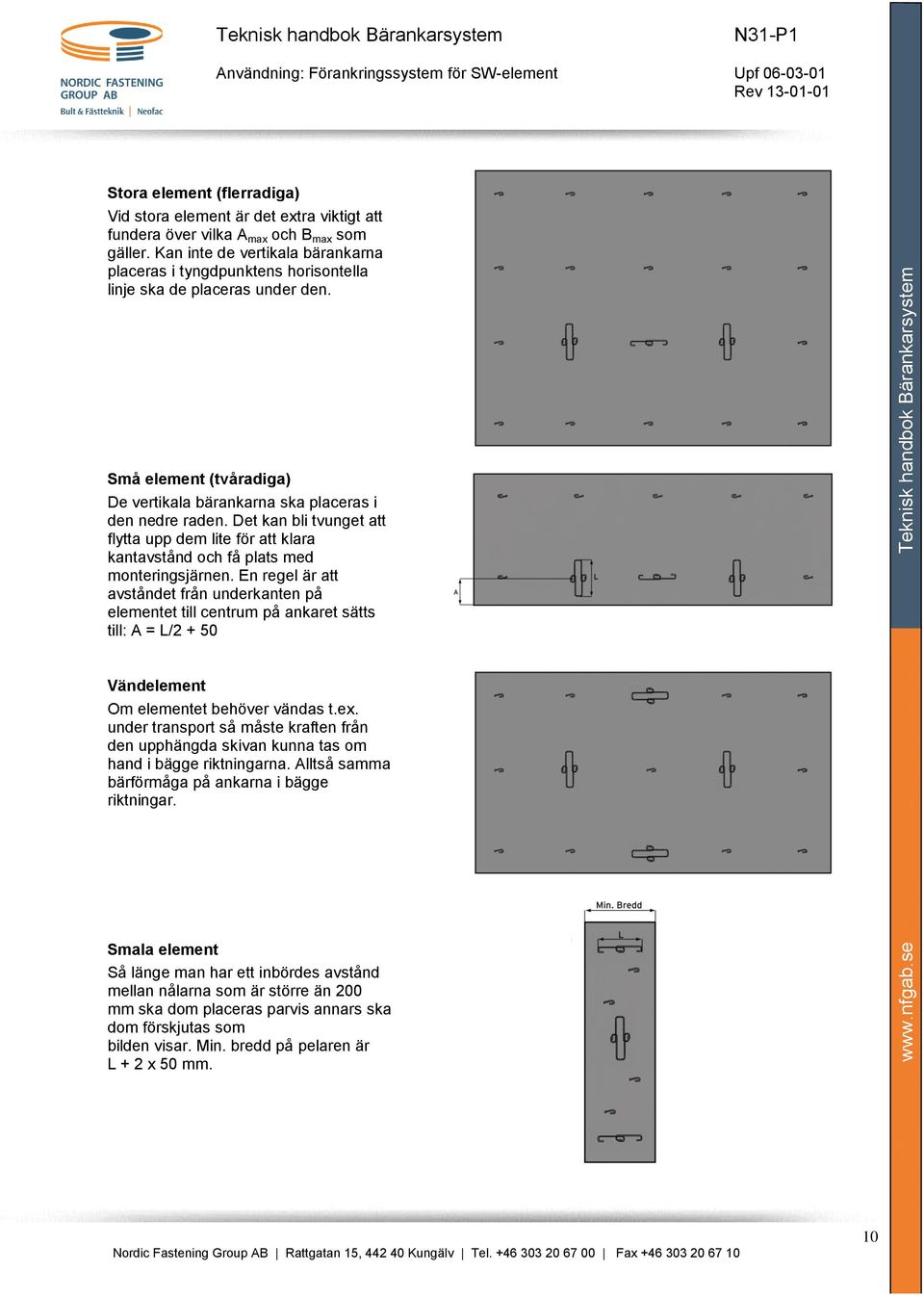

10 Stora element (flerradiga) Vid stora element är det extra viktigt att fundera över vilka A max och B max som gäller. Kan inte de vertikala bärankarna placeras i tyngdpunktens horisontella linje ska de placeras under den. Små element (tvåradiga) De vertikala bärankarna ska placeras i den nedre raden. Det kan bli tvunget att flytta upp dem lite för att klara kantavstånd och få plats med monteringsjärnen. En regel är att avståndet från underkanten på elementet till centrum på ankaret sätts till: A = L/ Vändelement Om elementet behöver vändas t.ex. under transport så måste kraften från den upphängda skivan kunna tas om hand i bägge riktningarna. Alltså samma bärförmåga på ankarna i bägge riktningar. Smala element Så länge man har ett inbördes avstånd mellan nålarna som är större än 200 mm ska dom placeras parvis annars ska dom förskjutas som bilden visar. Min. bredd på pelaren är L + 2 x 50 mm. 10

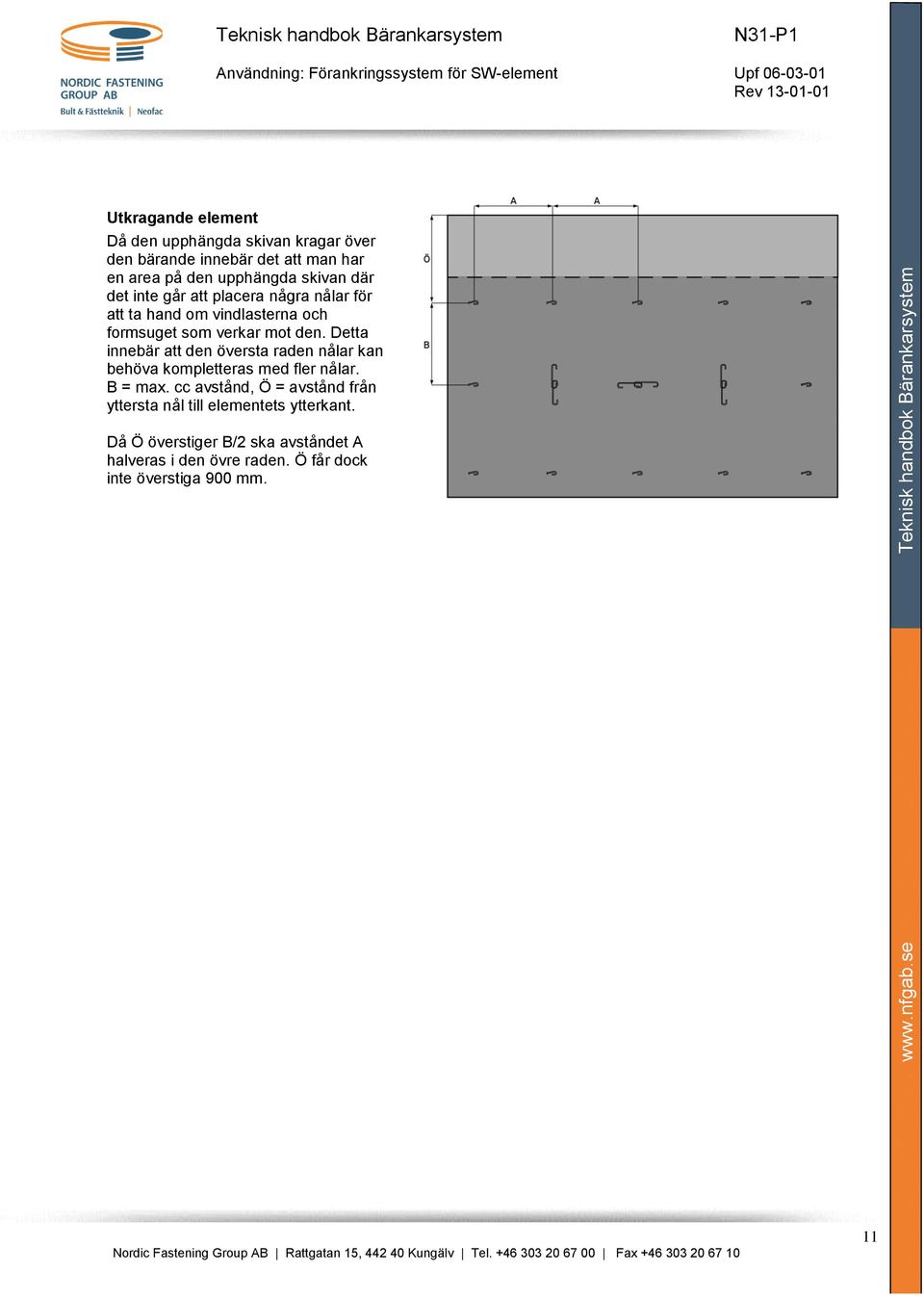

11 Utkragande element Då den upphängda skivan kragar över den bärande innebär det att man har en area på den upphängda skivan där det inte går att placera några nålar för att ta hand om vindlasterna och formsuget som verkar mot den. Detta innebär att den översta raden nålar kan behöva kompletteras med fler nålar. B = max. cc avstånd, Ö = avstånd från yttersta nål till elementets ytterkant. Då Ö överstiger B/2 ska avståndet A halveras i den övre raden. Ö får dock inte överstiga 900 mm. 11

12 Konstruktiva ankare Då en öppning ger elementet en geometri där en del blir avskild och bildar en pelarliknande del i elementet ska ett så kallat konstruktivt ankare placeras i den delen. Det ska vara dimensionerat för att ta lasten från den avskilda delen från centrum av öppningen. Det ska också sitta i samma höjd som övriga vertikala bärankare. Smala övergångar över och under t.ex. fönster och dörrar Då elementets och öppningens utformning inte medger en placering av nålar med korrekt kantavstånd ska man placera ut nålen ändå. Tumregeln är hellre en nål med för kort kantavstånd än ingen alls. 12

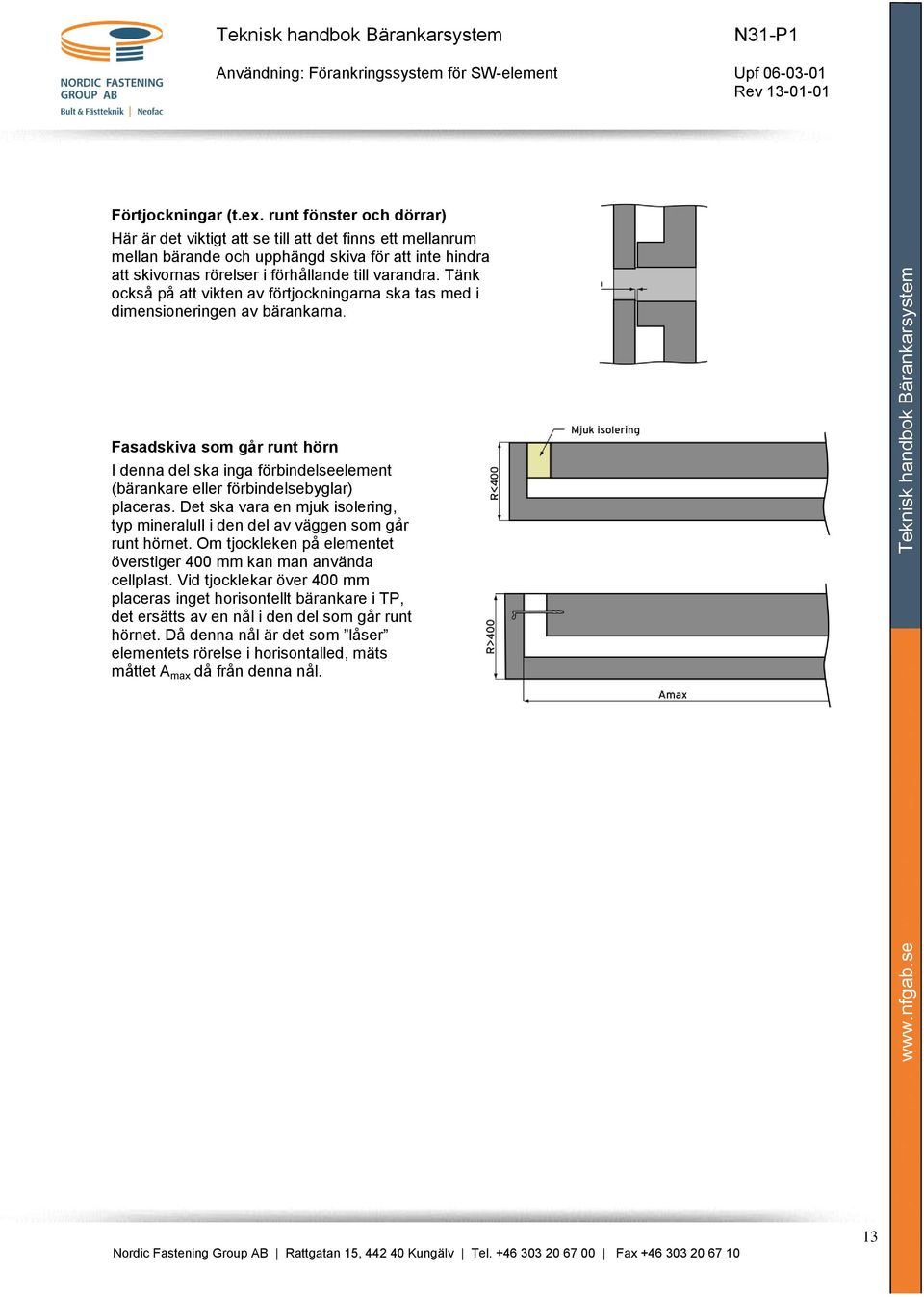

13 Förtjockningar (t.ex. runt fönster och dörrar) Här är det viktigt att se till att det finns ett mellanrum mellan bärande och upphängd skiva för att inte hindra att skivornas rörelser i förhållande till varandra. Tänk också på att vikten av förtjockningarna ska tas med i dimensioneringen av bärankarna. Fasadskiva som går runt hörn I denna del ska inga förbindelseelement (bärankare eller förbindelsebyglar) placeras. Det ska vara en mjuk isolering, typ mineralull i den del av väggen som går runt hörnet. Om tjockleken på elementet överstiger 400 mm kan man använda cellplast. Vid tjocklekar över 400 mm placeras inget horisontellt bärankare i TP, det ersätts av en nål i den del som går runt hörnet. Då denna nål är det som låser elementets rörelse i horisontalled, mäts måttet A max då från denna nål. 13
